Разборка и сборка головки блока цилиндров ваз 2110, ваз 2111, ваз 2112

Момент затяжки ГБЦ ВАЗ 2114 8 клапанов:правильная работа с динамометрическим ключом

Такой инструмент, как динамометрический ключ, позволяющий выполнять затяжку болтов с равным усилием, требует большой аккуратности в работе и наличия определенных навыков.

Динамометрический ключ

Примерная последовательность затяжки болтов таким ключом выглядит следующим образом:

установить держатель в положение «ноль»;
начать плавное вращение инструмента, одновременно следя за его показаниями;
в случае, если вращение инструмента (особенно на начальном этапе затяжки) происходит без изменения момента на индикаторе, то это может говорить о небольшом внутреннем растяжении крепежных элементов. Это явление абсолютно нормальное, и вращение инструмента следует продолжить;
при достижении момента затяжки, соответствующего требуемому, движение инструмента следует прекратить.

Подтяжка болтов

Применять вместо динамометрического ключа какой-то другой инструмент (в том числе механизированный, с возможностью нормирования усилия заворачивания) — не следует. Ведь только ключом можно добиться абсолютно точного и плавного закручивания болтов, благодаря которому прокладка окажется равномерно прижатой по всей поверхности блока. Это поможет сделать срок ее службы максимальным, избежать появления прогаров, протечек масла и вытекания охлаждающей жидкости.

Интервалы замены прокладки ГБЦ на Ваз-2110

Предсказать точный срок службы прокладки весьма затруднительно.

Самое главное, что интересует владельцев – это интервал замены данной детали.

Фирмы-изготовителя детали.
Качества материала, из которого изготовлена прокладка.
Условий, в которых хранились данные детали.

Так как прокладка сделана из резины, условия хранения напрямую влияют на срок её службы. Например, деталь, купленная на рынке, которая долгое время хранилась в сыром и неотапливаемом контейнере, будет хуже такой же запчасти, купленной в магазине.

Главной функцией является обеспечение максимальной герметизации блока цилиндров с ГБЦ. Если не следить за состоянием , то ресурс двигателя существенно сократится.

Признаки пробитой прокладки

Пена вокруг крышки расширительного бачка – один из признаков пробоя прокладки ГБЦ.

Узнать, что герметизация соединения нарушена, можно по следующим причинам:

В выхлопных газах появляется белый пар.
В тосоле можно заметить масляные пятна.
Течь в соединениях ГБЦ.
В поддоне находится большое количество масла.
Вокруг заливной крышки можно заметить пену.

Хотя, кажется, что пары в тосоле заметить очень сложно, это можно сделать, надев пакет на горловину открытого расширительного бачка. Если в тосоле присутствуют газы, то пакет надуется.

Тюнинг

Простая прошивка или чип-тюнинг на 124 двигатели, особо технические характеристики не изменит. Для ощутимого увеличения мощности необходимо производить доработку двигателя.

Наиболее простой и распространенный тюнинг двигателя 21124— установка спортивных распредвалов, прямоточного резонатора, увеличенного дросселя — таким способом можно поднять мощность до 120 л.с. Немного мощности к этому может добавить установка более легкой поршневой. Это, заодно, снизит расход топлива ваз 21124.
Около 150 л.с. может обеспечить доработка головки блока и установка распредвалов с увеличенными фазами раскрытия клапанов.
Примерно такой же эффект кажет установка компрессора, он устанавливается на восьмиклапанные моторы и на шестнадцатиклапанные.
Стабильную работу двигателя на любых оборотах обеспечивает установка четырех дросселей, по одному на каждый цилиндр. По народному опыту, наиболее подходящий вариант — установка впрыска от ToyotaLevin. Для этого собирается комплект из самих дросселей, переходный коллектор, фильтр нулевого сопротивления, форсунки, датчик абсолютного давления и регулятор давления топлива. В связи с тем, что обороты превышают предельные, необходимо установить облегченную поршневую и широкофазные распределительные валы. С такой доработкой мощность двигателя может достигать 200 л.с. Но, такая модернизация резко снижает ресурс мотора, чревата частыми выходами из строя и необходимостью производить серьёзный ремонт ВАЗ 124, из-за того, что движок легко и часто раскручивается до 9 000 об/мин.

Последствия несвоевременной замены

Если прокладка ГБЦ на «Десятке» повредилась или износилась, это приведет к следующим неисправностям:

Моторная жидкость начнет попадать в антифриз, а хладагент, соответственно, в масло. Такая проблема станет причиной перегрева двигателя и кипения охлаждающего вещества.
Из выхлопной трубы будет выходить пар, а мощность силового агрегата снизится до минимума.
Двигатель может глохнуть на холостых оборотах и при движении в гору, возможны провалы при нажатии на педаль газа.
Охлаждающая жидкость, которая попадет в систему смазки, будет затруднять работу масла из-за того, что при смешивании вещества потеряют свои изначальные характеристики.

В итоге регулярное использование авто с изношенной прокладкой приведет к снижению срока службы мотора машины.

Признаки выхода из строя прокладки ГБЦ ВАЗ 2110

Не существует конкретных гарантийных сроков использования прокладки ГБЦ. На её долговечность влияют такие факторы как: степень эксплуатации двигателя, его модель, стиль вождения авто и другие причины. Однако имеются несколько симптомов, по которым можно определить, что прокладка вышла из строя:

на стыке соединения блока и головки выступают потёки моторного масла или охлаждающей жидкости;
с помощью масляного щупа обнаруживаются инородные светлые примеси или пенообразная эмульсия, которая возникает когда через соединение с ГБЦ проникает антифриз;
меняется цвет выхлопа на синевато-белый, что свидетельствует о попадании воды в камеру сгорания блока цилиндров;
наличие масляных пятен в бачке охлаждающей жидкости;
повышается температура двигателя, по причине прорыва раскалённых газов в систему охлаждения, которые в момент нагревают охлаждающую жидкость.

Советы по замене прокладки ГБЦ

Снятие и установка прокладки ГБЦ осуществляется при выставленном в ВМТ коленвале. Также необходимо проследить, чтобы оба клапана 1-го цилиндра были закрыты.

После выкручивания болтов крепления из блока цилиндров их рекомендуется заменить новыми, так как при многократном использовании болты вытягиваются, происходит «усталость металла» и болт, под действием сил натяжения, разрывается. Осуществлять замену болтов нужно, если их длина превысила 135,5 мм.

Нужно помнить, что менять прокладку ГБЦ нужно после каждого снятия головки двигателя, даже если это и не обусловлено её негодностью.

Затяжку болтов необходимо выполнять в два этапа с последовательностью, указанной на фото 16. Первый этап затяжки делается с моментом 20 Н•м (2 кгс•м), второй с моментом 69,4–85,7 Н•м (7,1–8,7 кгс•м), второй и третий — это окончательная доводка болтов на 90°.

Процедура замены прокладки ГБЦ ВАЗ 2110 на 16-клапанном двигателе в целом схожа на то, как поменять прокладка на 8-клапанном моторе, но имеет несколько нюансов:

Обязательно происходит демонтаж ресивера.
При снятии шкивов ремня ГРМ метка выставляется на двух шкивах и снимается два шкива.
Снимается топливная рампа.
Порядок и моменты затяжек осуществляются согласно требованиям для 16-клапанного движка.

Процесс замены прокладки

Для того, чтобы было провести замену быстрее и удобнее понадобится яма, эстакада или подъемник. Как показывает практика, то не всегда под рукой есть такие удобства и приходится мучиться в гараже. Рассмотрим, поэтапный процесс замены прокладки ГБЦ:

Демонтируем «клемму-минус» с АКБ.

Демонтаж клеммы АКБ для ремонта

Через специальный клапан сбрасываем давление в топливной системе

Выкрутив болты крепления отсоединяем выпускной коллектор и приемную трубу

Когда все отсоединили проводим демонтаж ГБЦ

Снимаем ремень ГРМ

Фиксация распределительных валов от проворачивания, чтобы не нарушить фазы газораспределения

Теперь прокладка заменена и можно дальше использовать автомобиль.

Выбор прокладки ГБЦ

Прежде чем приступить к выбору прокладки головки блока за каталожным номером, необходимо рассмотреть, какие бывают прокладочные материалы. Рассмотрим, основные виды прокладок ГБЦ:

Асбестовые. Главное преимущество: минимальная усадка и отличная восстанавливаемость.
Металлические. Это одни самых надежных и качественных расходных материалов.
Безасбестовые. Применяются в качестве ремкомплектов. Основные плюсы: эластичность, термостойкость, упругость.

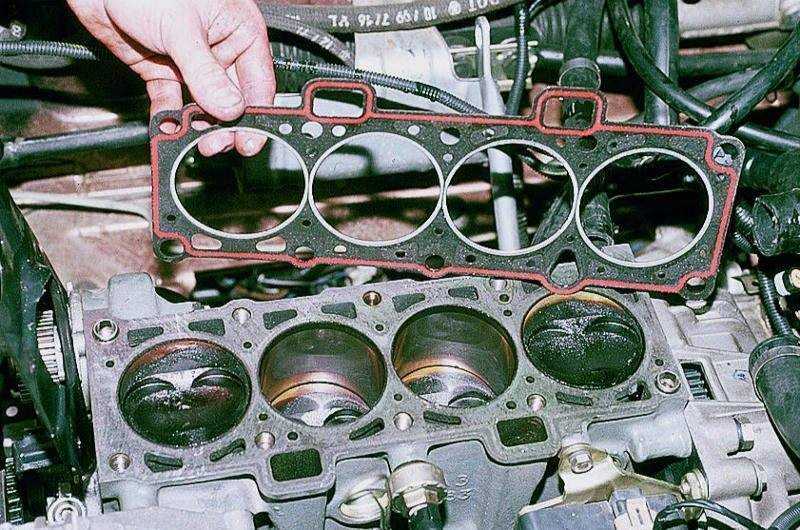

Прокладка ГБЦ металлическая

Итак, теперь можно рассмотреть оригинальную прокладку, а также заменители, которые применяются. В основном, все производители ставят маркировку прокладок согласно оригинала.

Причины выхода из строя

Причин, которые послужили тому, что прокладка ГБЦ вышла из строя не много, но каждый владелец автомобиля обязан их знать. Итак, рассмотрим, основные из них:

Износ. Каждый элемент автомобиля имеет свой срок службы эксплуатации, а поэтому изношенность детали просто неизбежна.
Прогиб или деформация головки блока цилиндров может привести к тому, что произойдет пробой прокладки или на ее поверхность попадет горячий антифриз.
Закипание автомобиля может привести к тому, что прокладка выйдет из строя.

Признаки замены

Для верной диагностики и определения неисправностей необходимо правильно диагностировать.

Белый пар из выхлопной — повод задуматься!

Рассмотрим, основные прямые и косвенные признаки того, что прокладка ГБЦ поверглась износу и требует замены:

Из выхлопа начинает идти белый пар;
На местах соединения ГБЦ появляются следы от утечки охлаждающей жидкости или моторного масла;
В охлаждающей жидкости появляются следы масла;
В поддоне скапливается внушительное количество смазывающего вещества;
Около заливной крышки образуется пена.

Теперь все вопросы рассмотрены, установлены причины, признаки и способ замены прокладки головки блока цилиндров.

Снятие крышки клапанов на двигателе 21120 (16v 1,5)

Вкратце последовательность выглядит так: снимаем короб фильтра и пластиковую накладку, отключаем провода и откручиваем модуль зажигания. Ключ надо повернуть в положение «0».

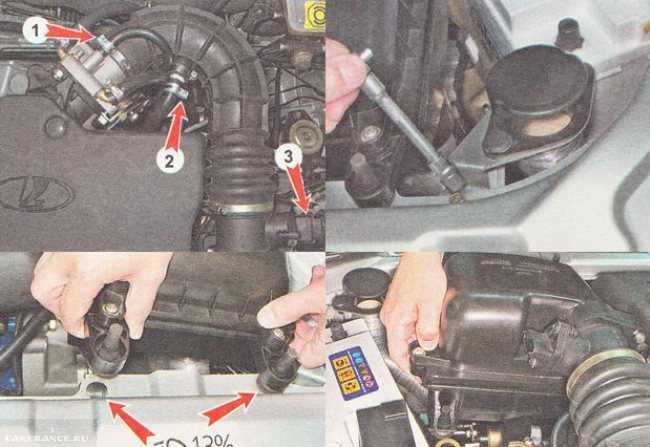

Удаляем короб с воздушным фильтром

Чтобы удалить фильтр, ослабляют хомуты 1 и 2, а затем отключают разъём 3. Патрубки 1 и 2 снимают с короба. Ключом «на 10» откручивают винт на кузове, затем снимают короб с креплений.

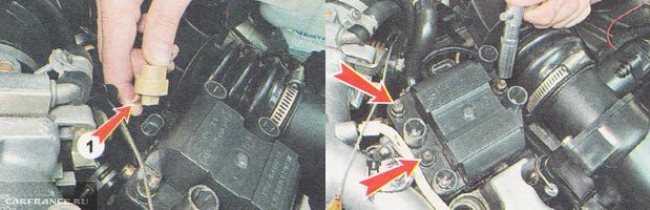

Чтобы отключить высоковольтные кабели, надо вытянуть колпачки из колодцев. Кабели отключают и от модуля зажигания. Он прижат к крышке клапанов тремя гайками под ключ «на 10».

Разобрались с модулем зажигания

Не забудьте отсоединить низковольтный разъём и проведите демонтаж модуля. Если модуль не откручивать, на ВАЗ-2112 снять крышку клапанов не получится.

Деталь с названием «ресивер»

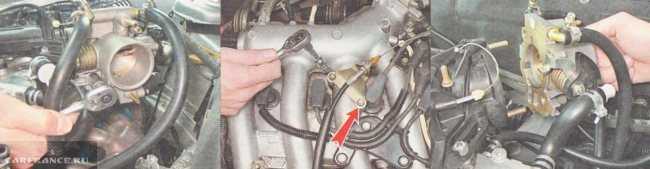

Прежде всего, нужно снять дроссельный узел: отворачиваем крышку на бачке с тосолом, отключаем разъёмы ДПДЗ и РХХ, откручиваем две гайки крепления (ключ «на 13»). Клемму «минус» от АКБ тоже желательно отключить.

Что делать до снятия ресивера

Ключом «на 10» откручиваем от ресивера кронштейн крепления троса. Осталось удалить дроссельный узел: операцию проводят так, чтобы узел оставался выше расширительного бачка. Сам узел в завершении крепят к перегородке кузова.

Замена прокладки ГБЦ ВАЗ 2106

Замена прокладки ГБЦ ВАЗ-классика на двигателе с цепным приводом – работа в целом достаточно простая, основную сложность составляет совмещение меток коленвала и распредвала при сборке. Если метки выставить неправильно, мотор нормально работать не будет, или может вообще не завестись

Менять ПГБЦ на «Классике» можно без ямы или подъемника, перед выполнением работ следует подготовить необходимый инструмент и емкость под слив охлаждающей жидкости. Из инструмента потребуется:

набор автомобильных ключей;
шлицевые и крестовые отвертки;
плоскогубцы;
вороток с удлинителем;
головка на 19 (под болты старого образца) или многогранная головка на 12 (под болты нового образца);
молоток;
монтировка.

Замену ПГБЦ на двигателях 2101/03/06 производим следующим образом (на карбюраторном двигателе):

выключаем зажигание, ставим машину на нейтральную передачу и на ручной тормоз;
снимаем клемму с аккумулятора;
сливаем тосол с радиатора, также с блока цилиндров. Даже если охлаждающая жидкость ушла, все равно в радиаторе еще она еще осталась;
откручиваем гайки крепление корпуса воздушного фильтра, убираем корпус в сторону;
отсоединяем от карбюратора тягу газа, трос подсоса;
освобождаем головку блока от водяных патрубков (радиатора и верхнего печного);
скидываем шланг вакуумного усилителя тормозов;
отворачиваем четыре гайки крепления приемной трубы глушителя;
отсоединяем от головки высоковольтные провода;
снимаем трамблер (его можно и не демонтировать, но он будет мешаться);
отсоединяем от карбюратора бензиновый шланг;
снимаем клапанную крышку, убираем ее в сторону;
откручиваем болт с гранями 13 мм крепления ГБЦ;
снимаем натяжитель цепи, отворачиваем крепление шестерни распредвала;
скидываем цепь со звездочки (шестерни), цепочку можно уронить вниз, ее потом будет не трудно достать;
откручиваем гайки распредвала (ключ на 13), снимаем вал,
сдергиваем гайки крепления ГБЦ, выворачиваем болты и снимаем головку блока. Чтобы не растерять рокера, их с головки лучше снять.

После демонтажа головки тщательно защищаем поверхности блока и самой ГБЦ, на них не должно быть никаких неровностей. При сборке все детали устанавливаются на места, но есть некоторые особенности:

чтобы установленная прокладка не скользила на поверхности блока (если в блоке нет направляющих), прокладку можно по всей поверхности аккуратно намазать литолом;
перед монтажом ГБЦ устанавливаем поршень первого цилиндра в ВМТ (в верхнюю точку);
чтобы не доставать цепочку из поддона, можно закрепить цепь на башмаке;
установив головку блока, размещаем рокера, убеждаемся, что все они сидят на своих местах;

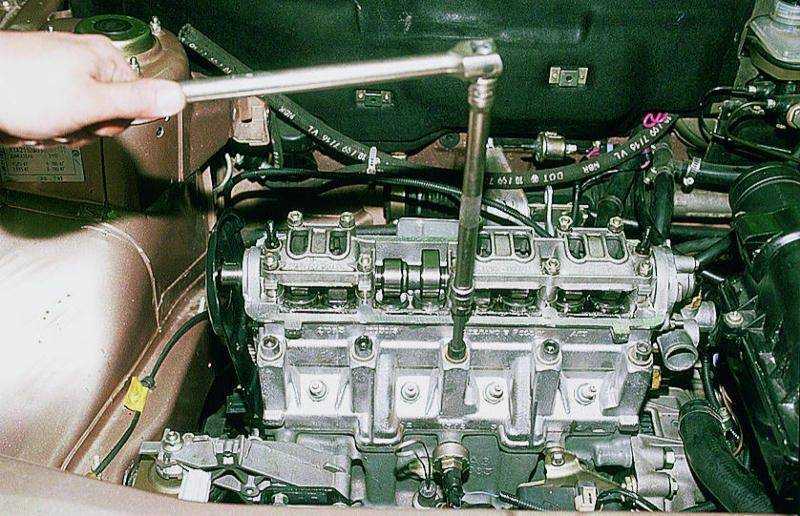

болты ГБЦ затягиваем равномерно, от середины, в несколько приемов, в порядке, как на рисунке внизу;
распредвал выставляем так, чтобы он был выставлен по четвертому цилиндру (штифт на фланце находится почти напротив верхнего болта на корпусе, картинка внизу);
после монтажа распредвала ставится звездочка с цепью, и тогда уже метки совмещаются точно, но сначала натяжителем необходимо натянуть цепь;
перед установкой натяжителя его следует перезарядить – ослабить центральную колпачковую гайку, утопить плунжер, и эту гайку затянуть;
после сборки и натяжки цепи метки ГРМ должны совпадать – риска на шкиве коленвала находится напротив большой риски крышки цепей;
совмещение меток распредвала указаны внизу на рисунке стрелками;
произведя сборку, заливаем тосол и запускаем двигатель, проверяем, как он работает.

С этим читают

Когда пора менять?

Многих владельцев автомобилей ВАЗ 2110 интересует вопрос, через сколько нужно менять прокладку. Во многом периодичность замены зависит от качества самой прокладки, чем материал качественнее, тем она служит дольше. Влияет на частоту замены интенсивность эксплуатации авто. представляет собой резиновое изделие, которое со временем теряет свою упругость, твердеет, трескается и перестает выполнять свою главную функцию –герметизацию соединения ГБЦ с блоком цилиндров.

Качество прокладки имеет большое значение для исправной работы двигателя. Если не следить за ее состоянием, то мотор быстро выработает свой ресурс. Есть признаки, по которым можно сделать вывод о необходимости ее замены:

появление белого пара в выхлопных газах,
внешние течи на соединениях ГБЦ тосола или моторного масла;
;
большое количество масла в поддоне;
появление пены вокруг заливной крышки.

Наличие паров в отработанных газах можно проверить, открутив крышку на расширительном бачке и надев пакет на горловину. Если он надуется после непродолжительной работы двигателя, значит, прокладка пришла в негодность.

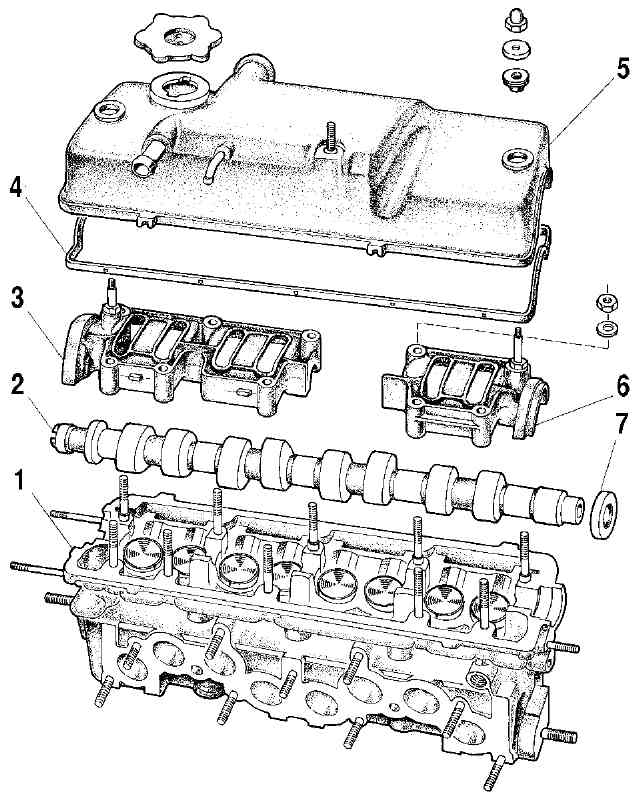

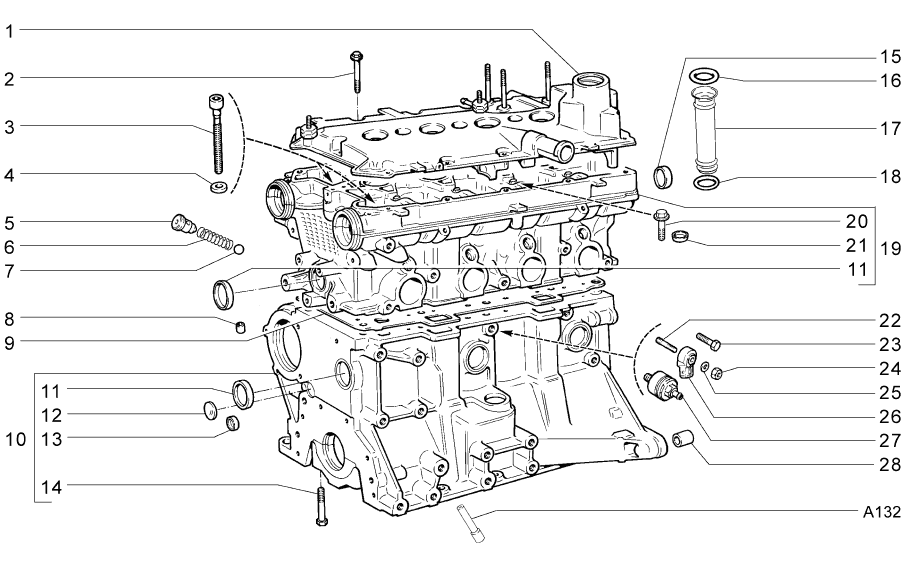

3. Головка блока цилиндров

Общие сведения

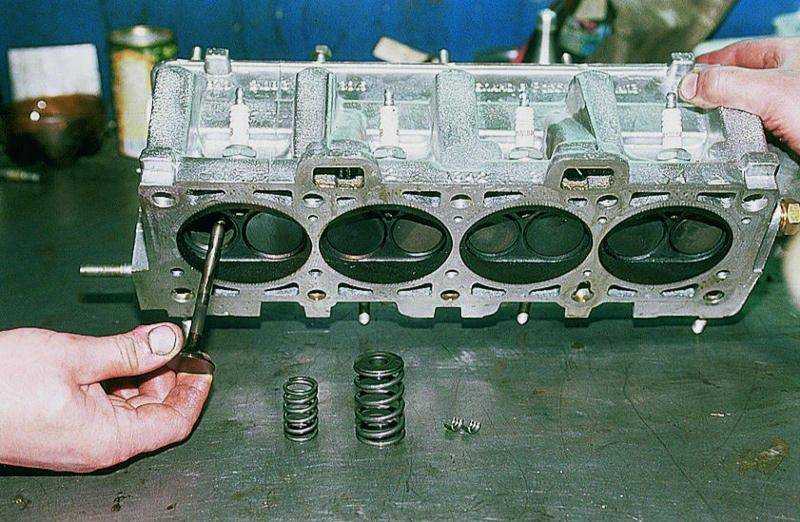

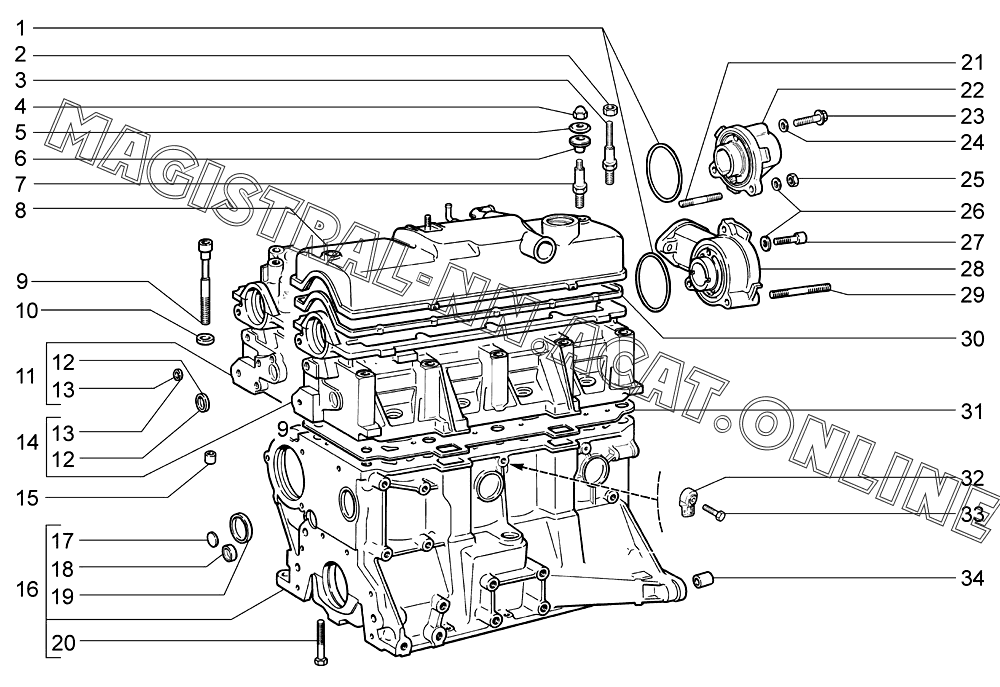

Головка цилиндров общая для четырех цилиндров, она отлита из алюминиевого сплава, к блоку крепится десятью болтами и центрируется двумя втулками. Для равномерного и плотного прилегания головки к блоку, болты следует затягивать на холодном двигателе в определенной последовательности.

В головке двигателей 2111 располагается один распределительный вал, 8 клапанов с направляющими втулками и седлами и 8 гидрокомпенсаторов.

В головке двигателей 2112/21124 находятся два распределительных вала, 16 клапанов с направляющими втулками и седлами и 16 гидрокомпенсаторов.

Тарелка впускного клапана имеет несколько больший диаметр, чем выпускного. Это сделано для лучшего наполнения цилиндров рабочей смесью.

Распределительные валы – пятиопорные, литые, чугунные, у каждого – по восемь кулачков. Распределительные валы впускных и выпускных клапанов не взаимозаменяемы.

Опоры распределительных валов выполнены в головке, а их крышки объединены в корпус подшипников, устанавливаемый на головку. Заменять корпус подшипников необходимо в сборе с головкой цилиндров. Сверху корпус подшипников закрыт крышкой головки блока с маслозаливной горловиной.

Регулировка теплового зазора в клапанном механизме

Примечание: — Зазор в клапанах измеряется на холодном двигателе (при 20°С), с помощью набора щупов, между кулачком и регулировочной шайбой толкателя. — Стандартная величина зазора составляет 0.2±0.05 мм (впускной) и 0.35±0.05 мм (выпускной). Зазор регулируется подбором регулировочных шайб, толщина которых лежит в диапазоне от 3 до 4.5 мм с шагом 0.05 мм.

Примечание: Считая от привода распределительного вала, первый, четвертый, пятый и восьмой клапаны – выпускные; второй, третий, шестой и седьмой – впускные.

Внимание: На двигателе с распределенным впрыском топлива перед началом работ, необходимо отсоединить отрицательную клемму от аккумуляторной батареи. 1

Выкрутить свечи зажигания

1. Выкрутить свечи зажигания.

2. Отсоединить от крышки головки блока цилиндров шланги, для этого:

Отпустить хомут крепления шланга.

Замена прокладки ГБЦ ВАЗ 2110 (8 клапанов)

Представляет собой прокладка ГБЦ перфорированный лист, выполненный из железа и асбеста, порой из алюминиевого паронита, по окантовке которого находятся отверстия под камеры и болты соединения. Задача прокладки состоит в уплотнении соединения блоков цилиндра. При этом служит в поддержании давления масла в общей системе двигателя, сдерживает смешение охлаждающей жидкости с моторным маслом.

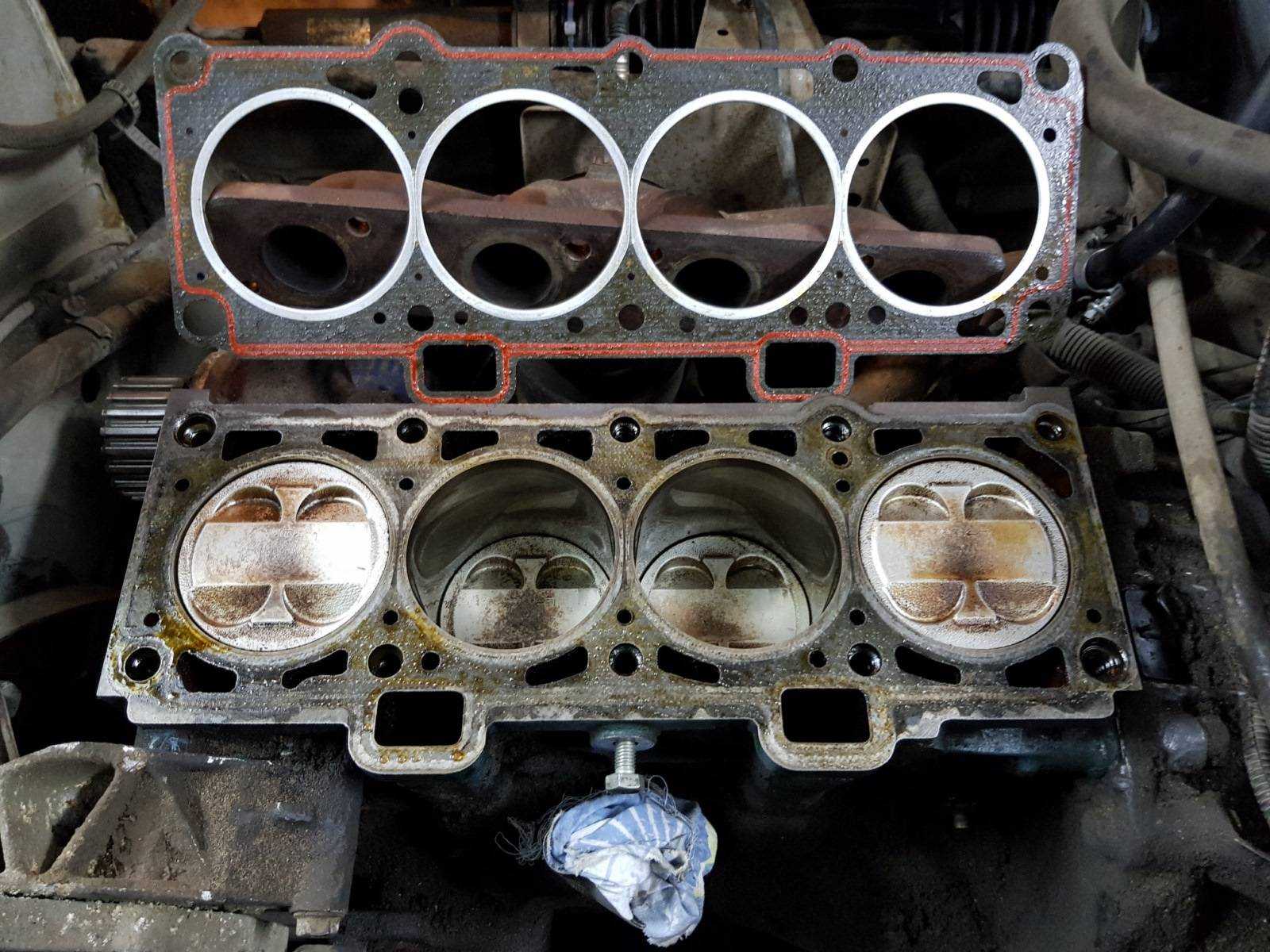

На представленном ниже фотоотчете наглядно представлен процесс смены прокладки ГБЦ на авто ВАЗ 2110. На авто с карбюратором необходимо отсоединять не инжектор, а карбюратор.

Признаки, указывающие на выход из строя ГБЦ

Нигде не сказано, какой же срок эксплуатации прокладки ГБЦ, поэтому на ее срок службы влияют многие факторы, такие, как эксплуатация авто, стиль вождения водителя, модель автомобиля и другие. Но существуют определенные факторы, по которым модно опознать поломку.

Образование потёков на соединении блока с головкой.
На масляном щупе остаются светлые примеси и образовавшиеся пенка, возникающая при соединении с ГБЦ.
Смена цвета выхлопа, становится светло-синим, такой момент говорит о проникновении воды в камеру сгорания блока.
Образование масляных пятен в бачке ОЖ.
Попадание раскаленных газов в систему охлаждения, что вызывает повышение температуры двигателя.

Что нужно знать при смене ГБЦ

Первым делом необходимо установить коленвал в ВМТ, далее стоит закрыть два клапана 1го цилиндра. Снятые болты крепления лучше всего поменять, так как после нескольких использовании они вытягиваются, металл натягивается, после чего происходит его разрыв. При повышении длины болта 135,5 мм они подлежать замене.

Прокладка подлежит замене при каждом изъятии головки двигателя, даже если она не испорчена и не повреждена.

Затягивать болты необходимо с моментом затяжки на первом этапе с 20 Нм, а на втором этапе 69-85 Нм, ну а на третьем этапе сила доводка болта достигает 90 градусов.

Действия при смене прокладки на авто ВАЗ 2110 при 16-ти клапанном двигателе схожи с 8-ми клапанном двигателем

Здесь стоит внимание уделять некоторым моментам:

Первым делом снимается демонтаж.
Вовремя изъятии шкивов у ремня ГРМ, отмечаются два шкива и они же изымаются.
Изымается топливная рампа.
Затягивание происходит согласно инструкциям для 16 Ти клапанного двигателя.

Необходимые инструменты при смене прокладки для авто ВАЗ 2110

Для проведения работ для замены прокладки необходимо загнать автомобиль на яму, так будет удобнее работать, при этом заранее подготовив набор инструментов:

Трещотка размером на 10,13,17 и на 19.
Ключ торкс.
Простая отвёртка.
Специальный ключ для свечей.

Позаботиться стоит и о комплектующих: Прокладки в комплекте TRIALLI номенклатурный номер GZ1017022 стоимостью 500 рублей; Прокладка для ГБЦ VICTOR REINZ под номером 613666000, по стоимости выйдет примерно 280 рублей; Прокладка в оригинале ГБЦ ВАЗ под номером 21083100302020, цена ее составляет 140 рублей.

Цены указаны для Москвы и региона по состоянию на 2021 год.

Производим установку поршня первого цилиндра в положение ВМТ такта сжатия, зафиксируем шкив распредвала, изымаем свечи.

При помощи ключа на 10 отвинчиваем два болта крепления кронштейна троса, после чего изымаем кронштейн. Избавляемся от шланга вентиляции, а также шланга, установленного на штуцеры клапанной крышки. При помощи ключа на 10 отвинчиваем две гайки, крепящие клапанную крышку и избавляемся от нее.

При помощи ключа на 10 отвинчиваем болты, удерживающие переднюю крышку ГРМ, один расположен в центре, а два по бокам. Изымаем крышку ГРМ.

Метка, нанесённая на зубчатый шкив распредвала должна совпадать с установочным усиком, расположенным на задней крышке привода ГРМ, при помощи ключа на 17 снимаем шкив.

Вооружившись ключом на 10 снимаем гайку крепления на защитном кожухе, снимаем кожух.

Замены требует и ремень ГРМ.

Отсоединяем разъем датчика, показывающий уровень давления масла.

При помощи ключа на 10 отвинчиваем две гайки и болт, закрепляющий заглушку. При помощи ключа на 13 снимаем 6 гаек, закрепляющих задней корпус подшипников распредвала. Снимаем корпус подшипников.

Вооружившись ключом на 14 необходимо снять четыре гайки, удерживающих корпус спереди распредвала и также его снимаем.

Отвинчиваем четыре гайки, расположенные на креплении глушителя.

При помощи головки Е14 Torx отвинчиваем десять болтов, расположенных на блоке цилиндра и изымаем сам блок.

На прокладке видны следы прогара.

Снимаем старую прокладку ГБЦ.

Меняем ее на новую.

После смены прокладки завинчивание болты ГБЦ по схеме.

Разборка и сборка головки блока цилиндров ВАЗ 2110

Общие сведенияРекомендация

Запускать двигатель разрешается не ранее чем через 1 ч после нанесения герметика.

Детали головки блока цилиндров

1 – головка блока;
2 – впускной распределительный вал;
3 – сальник;
4 – выпускной распределительный вал;
5 – корпус подшипников распределительного вала;
6, 8 – уплотнительные кольца;

7 – направляющая труба;
9 – крышка головки блока;
10 – кронштейн крепления жгута проводов;
11 – заглушки;
А – отличительный поясок впускного распределительного вала

Разборка.

Выньте из отверстий головки блока цилиндров и корпуса подшипников распределительных валов направляющую трубу 7 (рис. Детали головки блока цилиндров) свечей зажигания.

Снимите корпус подшипников 5 распределительных валов. При этом одновременно удаляются заглушки 11. Выньте распределительные валы 2 и 4 из опор головки блока цилиндров и снимите с них сальники 3.

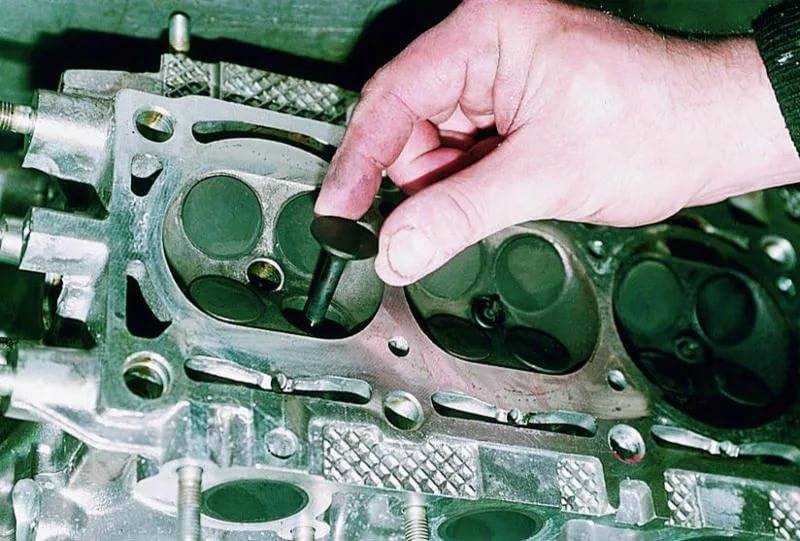

Выньте из отверстий головки блока цилиндров гидротолкатели клапанов. Освободите клапаны от сухарей, сжимая пружины клапанов приспособлением 67.7823.9562. Снимите пружины с тарелками. Поверните головку блока цилиндров и выньте с нижней стороны клапаны. Снимите маслоотражательные колпачки с направляющих втулок и опорные шайбы пружин.

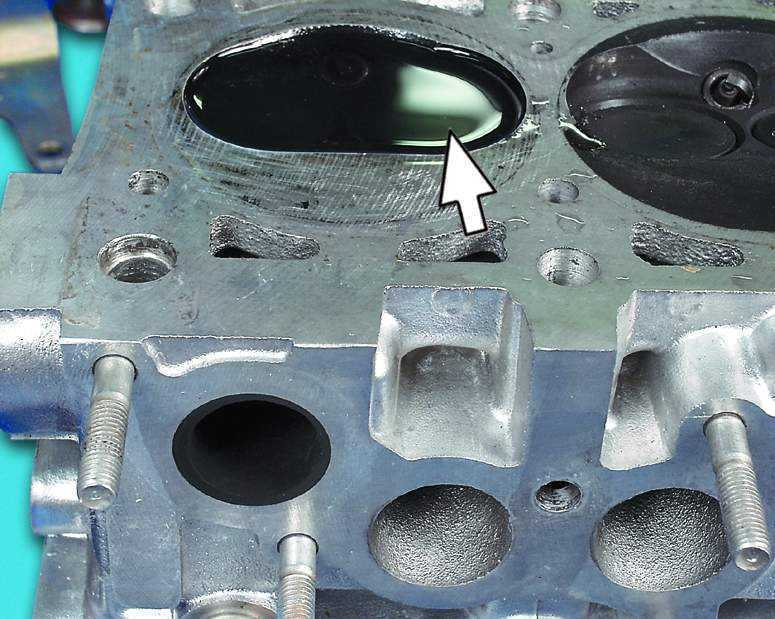

Сборка. Очистите головку блока цилиндров и корпуса подшипников от остатков старого герметика, грязи и масла.

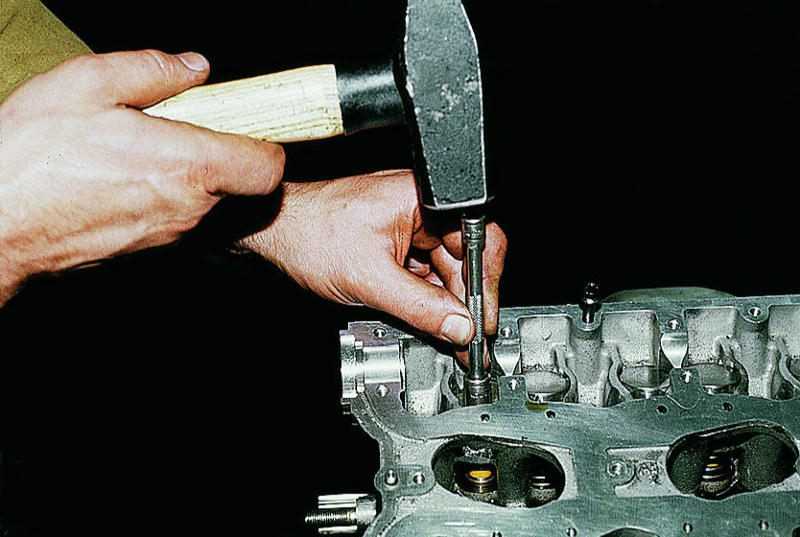

Установите опорные шайбы пружин. Смажьте моторным маслом клапаны, отверстия под гидротолкатели, отверстия направляющих втулок клапанов и новые маслоотражательные колпачки (старые использовать не допускается). Оправкой 41.7853.9618 напрессуйте на направляющие втулки колпачки. Вставьте клапаны в направляющие втулки, установите пружины и тарелки пружин.

Сжимая пружины приспособлением 67.7823.9505, установите сухари клапанов. Вставьте в отверстия головки блока цилиндров гидротолкатели клапанов.

Поставьте установочные втулки корпусов подшипников распределительного вала. Смажьте моторным маслом опорные шейки и кулачки распределительных валов и уложите их в опоры головки блока цилиндров.

На поверхность головки блока цилиндров, сопрягающуюся с корпусом подшипников распределительных валов, нанесите герметик типа «Локтайт № 574» жгутиком диаметром 2 мм в соответствии со схемой (см. рис. Порядок затяжки болтов крепления головки блока цилиндров и схема нанесения герметика на корпус подшипников распределительных валов).

Установите корпус подшипников и затяните болты его крепления.

Оправкой 67.7853.9580 запрессуйте новые сальники распределительных валов, предварительно смазав их моторным маслом. С другой стороны головки блока цилиндров запрессуйте заглушки.

Наденьте на направляющую трубу 7 (см. рис. Детали головки блока цилиндров) свечей зажигания уплотнительные кольца, предварительно смазав их моторным маслом. Установите направляющую трубу в отверстия головки блока цилиндров и корпуса подшипников распределительных валов.

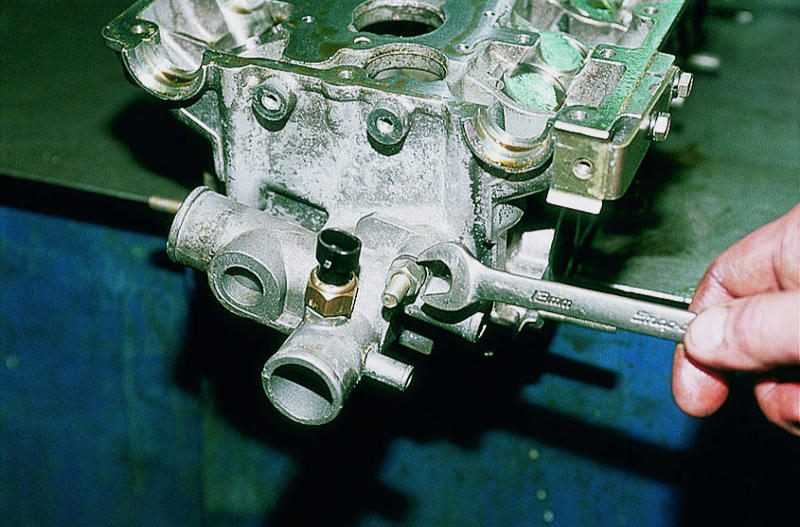

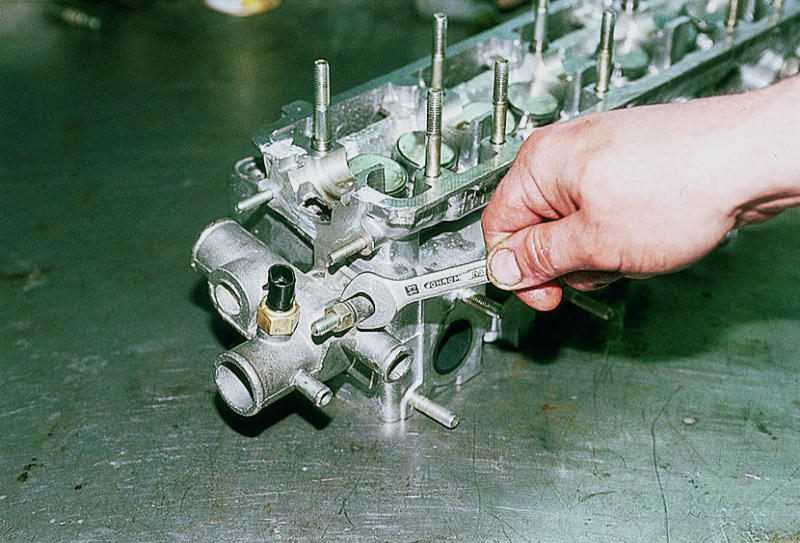

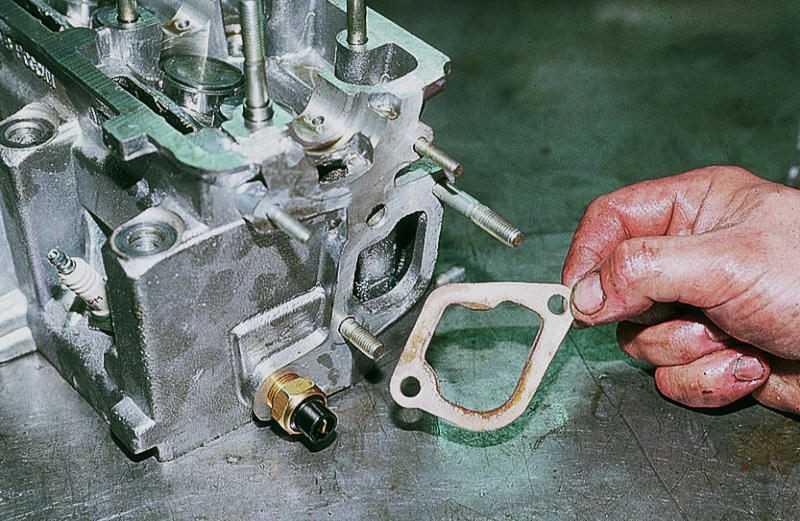

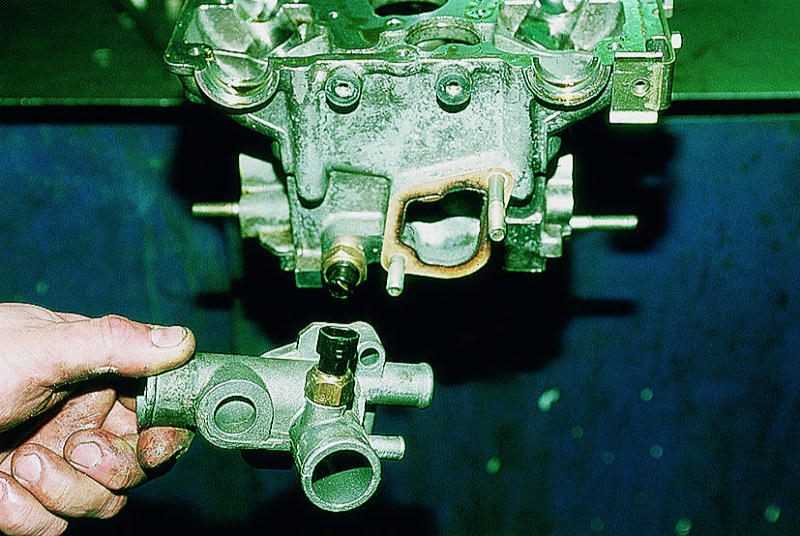

Заверните в головку блока цилиндров датчик указателя температуры охлаждающей жидкости, а в корпус подшипников распределительных валов – датчик контрольной лампы давления масла. Перед установкой на сопрягающиеся поверхности датчиков, головки блока цилиндров и корпуса подшипников нанесите герметик УГ–10.

Прикрепите к головке блока цилиндров кронштейн крепления топливных трубок.

Проверка технического состояния и ремонт головки блока цилиндров аналогичны описанному для двигателя 2110 (см. раздел 2).

Видео про «Разборка и сборка головки блока цилиндров» для ВАЗ 2110

Ремонт ГБЦ ВАЗ 8Клапанов

Установка ГБЦ ВАЗ. Пошаговая инструкция.

установка гбц ваз 2112 -16 клапанов

Что понадобится для замены прокладки ГБЦ ВАЗ 2110 (8 клапанов)

Необходимые инструменты:

трещотка с торцевыми головками «на 10»; «на 13», «на 17», «на 19»;
ключ с насадкой «Torx»;
отвёртка;
динамометрический ключ;
ключ для выкручивания свечей.

Подходящие комплектующие:

комплект прокладок TRIALLI имеет артикул GZ1017022, его цена – 500 рублей;
прокладка ГБЦ VICTOR REINZ имеет артикул 613666000, ее цена — 280 рублей;
оригинальная прокладки ГБЦ ВАЗ (ВАТИ) имеет артикул 21083100302020, ее цена – 140 рублей.

Цена прокладок актуальна на лето 2017-го года для Москвы и области.

Устанавливаем поршень 1-го цилиндра в положение ВМТ такта сжатия. Фиксируем зубчатый шкив распредвала от проворачивания фиксатором. Выкручиваем свечи.

А) Ключом «на 10» отворачиваем две гайки крепления кронштейна троса привода дроссельной заслонки к ресиверу и снимаем его. Б) Снимаем шланги вентиляции картерных газов и подводящего шланга со штуцеров клапанной крышки. В) Ключом «на 10» отворачиваем две гайки крепления клапанной крышки и снимаем её.

Ключом «на 10» отворачиваем болты передней крышки ГРМ: два сбоку и один в центре. Снимаем крышку ГРМ.

Проверяем совпадение метки на зубчатом шкиве распредвала с установочным усиком на задней крышке привода ГРМ. Ключом «на 17» отвинчиваем шкив.

Отвинчиваем ключом «на 10» гайку крепления защитного кожуха и отгибаем кожух.

Видим, что ремень ГРМ тоже просит замены.

Отключаем разъем датчика давления уровня масла.

Ключом «на 10» отворачиваем две гайки и один болт крепления заглушки. Равномерно, ключом «на 13», откручиваем шесть гаек крепления заднего корпуса подшипников распределительного вала. Снимаем со шпилек задний корпуса подшипников распределительного вала.

Затем, так же равномерно и ключом «на 13», откручиваем четыре гайки крепления переднего корпуса подшипников распределительного вала и снимаем его.

Откручиваем четыре гайки крепления глушителя к выпускному коллектору.

Головкой «Е14 Torx» откручиваем 10 болтов на блоке цилиндров и снимаем блок.

Ремонт и замена ГБЦ (головки блока цилиндра) двигателя ВАЗ

В данной статье рассмотрим наиболее распространенный на сегодняшний день 16-ти клапанный 126 мотор с мощностью 98 лошадиных сил, устанавливаемый на Приору, Калину и Гранту.

Головка блоков цилиндров (ГБЦ) – один из главных механизмов надпоршневой полости, в которой осуществляются основные процессы рабочего цикла.

Представляет из себя крышку, закрывающую блок цилиндров от всех внешних негативных влияний.

Деталь сложной формы, изготовлена из алюминиевого сплава способом точечного литья, что зачастую и является камнем преткновения в связи с хрупкостью данного материала.

Подробный процесс замены головки блока цилиндров:

Первым делом, начиная ремонт в подкапотном пространстве необходимо остудить его до температуры окружающего воздуха, сбросить давление в топливной рампе и обесточить автомобиль сняв клеммы с аккумулятора.
Необходимо слить охлаждающую жидкость (антифриз/тосол)
Снимаем декоративный кожух, откручиваем хомуты крепления патрубка воздушного фильтра и снимаем его вместе с датчиком массового расхода воздуха.
Снимаем дроссельную заслонку , не забыв снять тросик газа
Отсоединяем фишки жгута проводов от катушек зажигания. Откручиваем и вынимаем катушки зажигания. Аккуратно выворачиваем свечи зажигания.
Отсоединяем колодки жгута проводов от датчика аварийного падения давления масла, от датчика температуры охлаждающей жидкости и датчика распределения фаз., температуры охлаждающей жидкости на термостате.
Отсоединяем шланги охлаждения системы.
Выворачиваем болт прижимной пластины кронштейна крепления топливопровода к головке блока цилиндров и снимаем пластину.
Откручиваем и снимаем впускной коллектор
Снимаем крышку головки блока цилиндра

Прокладка крышки головки блока цилиндров на автомобиле Лада Приора меняется на новую в случае ее повреждения, когда на стыке крышки с головкой начинает течь масло или она сильно обжалась в процессе эксплуатации или в случае ремонта ГБЦ, т.е. в нашем случае её замена обязательна.

С помощью шестигранника снимаем пластиковый кожух ГРМ
Ключом «на 15» ослабляем болт крепления натяжного ролика и снимаем ремень привода газораспределительного механизма.
Удерживая шкивы спецключом, срываем и откручиваем все тем же ключом на 15 шкивы распределительных валов и снимаем их.
Вынимаем стопорные кольца из пазов хвостовиков валов.
Ключом «на 15» откручиваем и снимаем натяжной и опорный ролики.
Ключом «на 10» откручиваем пять болтов крепления задней крышки ремня привода газораспределительного механизма и снимаем её
Теперь открутив шестигранным ключом «на 10» болты крепления головки блока к блоку цилиндров мы можем снять головку блока цилиндров ваз для её диагностики и последующего ремонта

Хочется отметить, что болты головки блока цилиндров повторно лучше не использовать т.к. при затяжке они имеют свойство вытягиваться.

Снимаем прокладку головки блока цилиндров

От качества новой прокладки ГБЦ и ее установки зависит правильная работа двигателя. Дефекты прокладки и её неправильная установка могут привести к подтеканию масла, и в скором времени поломке двигателя.

Поэтому к замене прокладки ГБЦ стоит подходить очень серьезно и осторожно, выбирая только качественные прокладки. Сама прокладка головки блока цилиндров представляет собой высокотехнологичную и сложную деталь из пирога с каркасом из перфорированной тонколистовой стали. Основная ее задача – соединение стыков головки блока с блоком цилиндров двигателя

Основная ее задача – соединение стыков головки блока с блоком цилиндров двигателя.

Замена прокладки головки блока цилиндров
Замена распредвалов
Замена погнутых клапанов головки блока цилиндров, в случае обрыва ремня ГРМ
Замена гидрокомпенсаторов на новые в случае их выхода из строя

Сборка ГБЦ производится в обратном порядке

Устанавливается прокладка ГБЦ, за ней и головка ГБЦ. Болты головки блока цилиндров на 126 моторе значительно отличаются от других моделей двигателей, поэтому затяжка головки блока цилиндров производится несколько иначе, вернее меняется только момент затяжки который можно узнать в мануалах по ремонту.

Далее устанавливается крышка головки цилиндра, и остальные недостающие детали.

В случае, если повреждены масляные или водяные каналы, ремонт и замена головка блока цилиндров двигателя становится не пригодной для её ремонта. В связи с этим появляется актуальный вопрос, где же купить головку блока цилиндров, новую или бу.

Ну и на последок, кому то может помочь и видео обзор по замене головки блока целиндра своими руками!

Цена новой головки блока цилиндра колеблется от 15 до 20 тысяч рублей, за бу ГБЦ попросят же выложить 6-12 тысяч.
