Функции электрических систем автомобиля
Схема проводки Газель 405 с двигателем семейства ЗМЗ
В любом современном автомобиле электропроводка служит для передачи сигналов к исполнительным устройствам и электронным компонентам. Соответственно, что в зависимости от функциональности транспортного средства и его технических особенностей, электропроводка имеет свои уникальные особенности.
Например, схема проводки на Газель разных модификаций отличается из-за разного расположения тех или иных электронных компонентов в автомобиле, вызванного использованием разных систем:
- Карбюраторные версии силового агрегата предусматривают свою собственную независимую систему зажигания;
- В инжекторных версиях моторов система зажигания функционирует совместно с системой впрыска топлива.

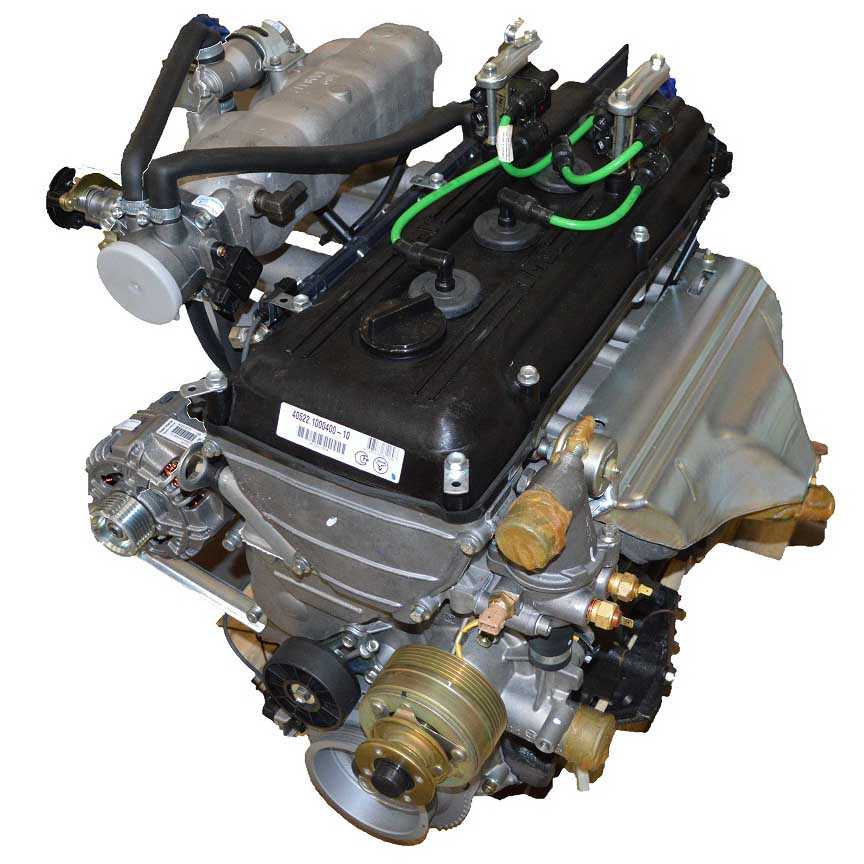

Инжекторный двигатель ЗМЗ-405.22
Виды силовых агрегатов
Горьковский автозавод, освоивший выпуск автомобилей «Газель», которые впервые вывел на автомобильный рынок в 1994 году, вначале имел двух поставщиков силовых агрегатов:
- Ульяновский моторный завод поставлял силовые агрегаты семейства УМЗ (карбюраторные);
- Заволжский моторный завод, поставлявший семейство карбюраторных и инжекторных двигателей ЗМЗ.
Это особенность отечественного автопрома, которая заключалась в унификации линейки бензиновых силовых агрегатов для Газели с легковыми автомобилями Волга производства завода ГАЗ и внедорожниками УАЗ Ульяновского автозавода, на протяжении всего времени их производства, однако схема проводки была переработана под грузовую версию.
Автомобили с такими двигателями получили в среде автомобилистов собственные имена – Газель 421 (от двигателя УМЗ-4216), Газель 405 (от двигателей семейства ЗМЗ-40522.10 и 40524) и другие.
Соответственно, что разные системы управления работой двигателя требовали иной системы электропроводки:
- Инжекторные силовые агрегаты как более требовательные к системе воспламенения горючей смеси, наделены компонентами электронного зажигания, системой управления впрыском топлива, работоспособность которых зависит от качества топлива;
- Карбюраторные версии двигателя более традиционны, однако имеют свои конструктивные особенности, соответственно, электропроводка газели в моторном отсеке выполнена несколько иначе.
В 2001 году в списке модификаций появилась дизельная версия мотора семейства Горьковского автозавода (ГАЗ), которая стала предлагаться для комплектации автомобиля.
На такую Газель электропроводка также требовалась с видоизмененными характеристиками (более мощные стартер, генератор и АКБ).
Экологические требования
Приступив к выпуску автомобиля Газель, автопроизводитель использовал имеющиеся наработки схем электропроводки, в частности двигатель ЗМЗ 402, которым комплектовались автомобили семейства Волга. Естественно, что о соответствии экологическим нормативам в те годы речи не шло.
Экологический стандарт Евро 2, который появился в странах Западной Европы в 1995 году, и регулирующий содержание вредных веществ в выхлопных газах, постепенно вынуждал и отечественных автопроизводителей видоизменять конфигурацию силовых агрегатов:
- Модернизация имеющихся двигателей внутреннего сгорания путем установки электронного впрыска топлива (инжекторная система);
- Выпуск многоклапанных двигателей (16 вместо 8-ми) позволил оснастить силовой агрегат более современной электронной системой зажигания и питания.

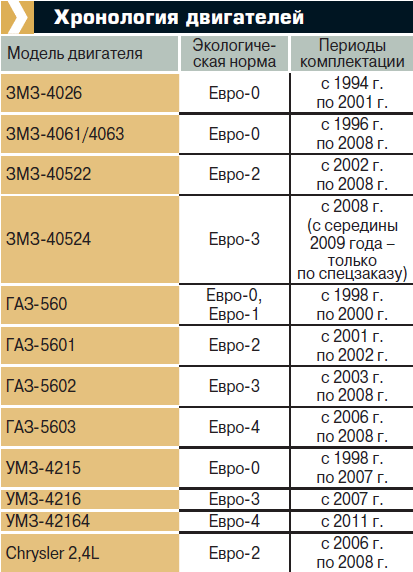

Модификации силовых агрегатов на Газель и их соответствие экологическим нормативам за все годы выпуска
Дополнительные меры, предпринимаемые на законодательном уровне в виде введения сертификационных требований, способствовали появлению у семейства Газелей новых силовых агрегатов, соответствующих нормам Евро-3. С 2008 года ними стали:
- ЗМЗ-40524.10;
- УМЗ-4216.
Соответственно, что и проводка на Газель 405 двигатель которой соответствовал нормам Евро-3, также как и 421-й мотор, была основательно переработана с учетом возросшей функциональности и технических особенностей работы силовых агрегатов.
Отечественные реалии
При использовании автомобиля Газель схема электропроводки нужна владельцу для того, чтобы уметь находить неисправности, которые вызывает в системе питания и зажигания некачественное топливо и суровые условия эксплуатации:
- Климатические особенности проявляются в зимнее время, когда нагрузка на электропроводку Газели с 406 или другим двигателем существенно возрастает, особенно в периоды утреннего запуска силового агрегата;
- Перебои и даже отказы системы впрыска и зажигания топливовоздушной смеси могут возникать в любое время года;
- Другие неисправности (замыкания, отпаивание контактов, коррозия), вызванные низким качеством сборки.
Замена проводки Газель с двигателем УМЗ-4216 требует не менее 10 нормо-часов
Выводы: как видно из данной статьи, большое число модификаций, которым подвергалось семейство автомобилей Газель до модели Бизнес, неизбежно затрагивало и систему схем электропроводки. Вот почему при обслуживании электронной части автомобиля и диагностировании неисправности, следует иметь схему электропроводки нужной модификации.
Снятие и разборка выключателя зажигания
Снятие замка зажигания для замены или замены контактной группы замка, а также при замене катушки АПС
Отсоедините отрицательную клемму аккумуляторной батареи
Снимите соединитель штока (как описано в статье — Удаление соединителя штока).
Отсоедините жгут проводов катушки от жгута электропроводки
Отсоедините контактную колодку замка зажигания от колодки жгута проводов.
Все работы показаны для наглядности со снятой рулевой колонкой
С помощью зубила открутите четыре болта (со срезанными головками), удерживающие выключатель зажигания
Ослабьте винты плоскогубцами.
Демонтаж рукоятки и выключателя зажигания
И снимите держатель замка зажигания.
Снимите стопорный штифт противоугонного устройства
Поверните ключ в замке зажигания и снимите привод с механизма блокировки.
Выньте пружину штока из привода
Извлекаем стопор с пружиной
Выдвиньте цилиндр из корпуса выключателя и снимите фиксирующий шарик
Снятие цилиндра с корпуса выключателя
Выньте шариковую пружину из отверстия в цилиндре.
Откройте крышку жгута проводов
Чтобы не перепутать провода при вставке их в блок, отметьте положение проводов относительно блока
Используйте тонкое шило или иглу, чтобы отогнуть фиксирующие язычки проволочных наконечников
Отсоедините кабельные наконечники от колодки
Удаление изолирующей трубки с проводов
Проведите кабели через отверстия в корпусе.
И отсоединитесь от группы контактов.
Извлечение подвижной части контактной группы
Нажмите на подвижный контакт и поверните его против часовой стрелки
Снимите скользящий контакт с корпуса
Разбор контактной пружины
Вынимаем катушку АПС
Соберите и замените выключатель зажигания в обратном порядке.
Расположите подвижную часть контактной группы так, чтобы широкий выступ подвижного контакта находился напротив выступа неподвижной крышки контакта.
Вырез на запорном цилиндре должен входить в вырез в корпусе подвижной части контактной сборки.
замок зажигания газ 3110 схема подключения проводов
Scor83
Мистер Стабильность Uploader 100+
Стаж: 9 лет 10 мес.
Сообщений: 16457
Ratio: 1061,429
Раздал: 123,5 TB
Поблагодарили: 445
100%
|
|||||||||||||||
Scor83
Мистер Стабильность Uploader 100+
Стаж: 9 лет 10 мес.
Сообщений: 16457
Ratio: 1061,429
Раздал: 123,5 TB
Поблагодарили: 583127
100%
|
tipa_pashaДа, это просто проверка от роботов как вконтакте. Один раз введешь и всё. |
ramzes_sp
Стаж: 3 года 7 мес.
Сообщений: 1
Ratio: 6,47
0%
Электросхема ваз 2121 нива
СХЕМА ВАЗ-2121 Ваз 2121 «нива», разработан и выпускается с 1979 года.
Схема электрооборудования ВАЗ-2121 :
1. Передние фонари, 2. Фары, 3. Электродвигатель очистителя фар, 4. Звуковой сигнал, 5. Электродвигатель омывателя фар, 6. Электродвигатель омывателя ветрового стекла, 7. Генератор, 8. Боковой указатель поворота, 9. Аккумулятор ваз-2121, 10. Электродвигатель отопителя, 11. Доп.резистор электородвигателя отопителя, 12. Реле-прерыватель очистителя ветрового стекла, 13. Стартер, 14. Электродвигатель очистителя ветрового стекла, 15. Концевой выключатель карбюратора, 16. Электромагнитный клапан карбюратора, 17. Блок управления ЭПХХ, 18. Коммутатор, 19. Свечи зажигания, 20. Трамблер (распределитель зажигания, 21. Датчик давления масла, 22. Датчик температуры, 23. Розетка переноски, 24. Катушка зажигания, 25. Датчик уровня тормозной жидкости, 26. Реле включения очистителей и омывателя фар, 27. Реле включения обогрева заднего стекла, 28. Реле дальнего света фар, 29. Реле ближнего света фар, 30. Реле включения зажигания, 31. Реле включения стартера, 32. Выключатель лампы блокировки дифференциала, 33. Переключатель наружного освещения, 34. Прикуриватель ваз-2121, 35. Выключатель стоп-сигнала, 36. Выключатель света заднего хода, 37. Реле-прерыватель указателя поворотов и ав.сигнализации, 38. Основной блок предохранителей, 39. Дополнительный блок предохранителей, 40. Лампа подсветки рычажков отопителя, 41. Выключатель заднего противотуманого фонаря, 42. Выключатель обогрева заднего стекла, 43. Переключатель эл.двигателя отопителя, 44. Переключатель очистителя и омывателя заднего стекла, 45. Выключатель аварийной сигнализации, 46. Выключатель зажигания, 47. Контрольная лампа воздушной заслоки карбюратора, 48. Регулятор освещения приборов, 49. Подрулевой рычажный переключатель, 50. Выключатель контрольной лампы заслонки карбюратора, 51. Электродвигатель омывателя заднего стекла, 52. Дверной выключатель плафонов, 53. Плафоны освещения салона, 54. Комбинация приборов ваз-2121, 55. Фонари освещения номерного знака.
Схема электрооборудования ВАЗ-21213 :
1. Боковые указатели поворота. 2. Передние фонари. 3. Фары ваз-21213. 4. Электродвигатели очистителей фар. 5. Звуковые сигналы. 6. Реле включения очистителей и омывателя фар. 7. Реле включения ближнего света фар. 8. Реле включения дальнего света фар. 9. Электродвигатель омывателя фар. 10. Датчик недостаточного уровня тормозной жидкости. 11. Штепсельная розетка переносной лампы 12. Датчик контрольной лампы давления масла. 13. Датчик указателя давления масла. 14. Датчик указателя температуры охлаждающей жидкости. 15. Распределитель зажигания. 16. Свечи зажигания. 17. Электродвигатели стеклоочистителя. 18. Катушка зажигания. 19. Генератор. 20. Запорный клапан карбюратора. 21. Стартер ваз-21213. 22. Электродвигатель омывателя ветрового стекла. 23. Регулятор напряжения. 24. Реле контрольной лампы заряда аккумуляторной батареи. 25. Аккумуляторная батарея. 26. Реле стеклоочистителя. 27. Дополнительный блок предохранителей. 28. Основной блок предохранителей. 29. Выключатель контрольной лампы стояночного тормоза. 30. Выключатель контрольной лампы блокировки дифференциала. 31. Выключатель света заднего хода. 32. Выключатель контрольной лампы воздушной заслонки карбюратора. 33. Выключатель стоп-сигнала. 34. Электродвигатель отопителя. 35. Реле-прерыватель указателей поворота и аварийной сигнализации. 36. Дополнительный резистор электродвигателя отопителя. 37. Выключатель освещения приборов. 38. Переключатель света фар. 39. Переключатель указателей поворота. 40. Выключатель звуковых сигналов. 41. Переключатель стеклоочистителя. 42. Выключатель омывателя ветрового стекла. 43. Выключатель зажигания. 44. Выключатель наружного освещения. 45. Переключатель отопителя. 46. Выключатель очистителей и омывателя фар. 47. Прикуриватель. 48. Выключатель аварийной сигнализации. 49. Выключатели плафонов, расположенные в стойках дверей. 50. Указатель давления масла с контрольной лампой недостаточного давления. 51. Указатель уровня топлива с контрольной лампой резерва топлива. 52. Тахометр. 53. Контрольная лампа стояночного тормоза. 54. Контрольная лампа заряда аккумуляторной батареи. 55. Контрольная лампа воздушной заслонки карбюратора. 56. Спидометр. 57. Контрольная лампа наружного освещения. 58. Контрольная лампа указателей поворота. 59. Контрольная лампа дальнего света фар. 60. Реле-прерыватель контрольной лампы стояночного тормоза ваз-21213.
По всем вопросам о ремонте обращайтесь на ФОРУМ
замок зажигания нива21213 – Boomle.ru
Лада 4×4 3D Umbrella inc. › Бортжурнал › Замена замка зажигания на Ниве 21213.Крутил, вертел, пихал, решил вернуть в магаз, типа “на фиг вы мне от классики замок сунули, у меня нива коротыш”.
drive2.ru > Замена замка зажигания на
Замена замка зажигания Нива ВАЗ 21213, 21214, 2131 lada 4×4
Выключатель (замок) зажигания и его снятие, разборка, замена. Замок зажигания ВК347 (2101-3704000-11) с противоугонным устройством: 1 — запорный стержень; 2 — широкий выступ контактной части.– * Только для двигателя ВАЗ-21213. *
lada-niva.ru > Замена замка зажигания
Снятие выключателя зажигания. ВАЗ 21213, 21214 (Нива)
РЕМОНТ ОБСЛУЖИВАНИЕ ЭКСПЛУАТАЦИЯ АВТОМОБИЛЕЙ ВАЗ 21213, 21214 (Нива).Потянув на себя, снимаем выключатель зажигания. Для замены контактной части выключателя зажигания, поддеваем отверткой…
autoprospect.ru > Снятие выключателя
Замок зажигания: проблемы, замена @ Нива 4×4
Niva est vita! Нива 4×4.Вопросик маленький (но не приятный, для меня по крайней мере. ) в схеме к 21213 на замок зажигания приходит спаренные синий с черной полоской коричневый Красный розовый спаренный черный.
niva4x4.ru > Замок зажигания: проблемы,
Как заменить замок зажигания автомобиля ВАЗ-2121
Замена выключателя зажигания ВАЗ-21213, ВАЗ-21214. Для включения и выключения электрических цепей автомобиля служит включатель зажигания или попросту замок зажигания.Нива Шевролет.
autoruk.ru > Как заменить замок
Система зажигания: проводка на Нива 21213
ВАЗ 21213 является преемником ВАЗ 2121 Нива, и был запущен в производство в 1994 году.От замка зажигания (клемма 15) провод на катушку (клемма +В) замкнуть на контрольную лампу
avtoelektrik-info.ru > Система зажигания:
Нива Клуб – Всё о замке зажигания. | Форум
Мужики, какой замок зажигания можно поставить от фирмы чтоб положений больше было? никто не сталкивался? очень хочется! чтоб ключ вытащил иДумаю себе такое замутить да вот с релюхами парюсь. У меня нива 21213 карб.
niva-club.net > Нива Клуб – Всё о замке
Замок зажигания НИВА 2121; 21213; 21214; 2131 ДААЗ.
Как проверить модуль зажигания?
После установки и соединения всех компонентов нужно произвести диагностику работоспособности модуля:
- Сначала измеряется сопротивление между выводами вторичной обмотки — щупы подключаются к цилиндрам 1 и 4, а потом — к 2 и 3. Показатели могут быть любыми, главное, чтобы они более менее совпадали. О неисправности вторичной обмотки будет свидетельствовать погрешность в показателях, составляющая более 100 Ом.
- После этого необходимо прозвонить проводку, для этого колодку нужно отсоединить от узла и настроить мультиметр в режим вольтметра, при этом один щуп тестера подключается к контакту А, а второй — к массе. Заведите мотор и следите за дисплеем тестера — показатели должны составить около 12 вольт, аналогично диагностируется второй контакт.
- При отсутствии напряжения следует произвести диагностику предохранительного элемента, расположенного в монтажном блоке под центральной консолью. Причиной отсутствия напряжения может быть не только выгоревший предохранитель, но и плохой контакт, обрыв проводки, а также коррозия (автор — канал Дневник АвтоЭлектрика).
