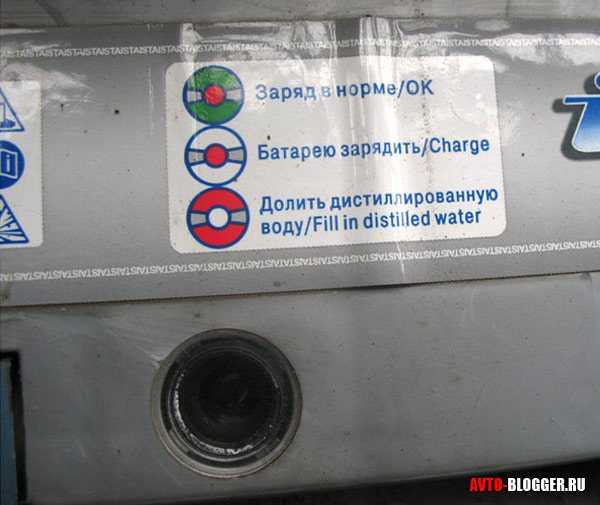

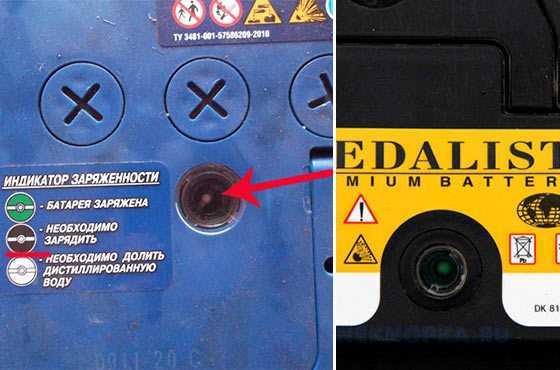

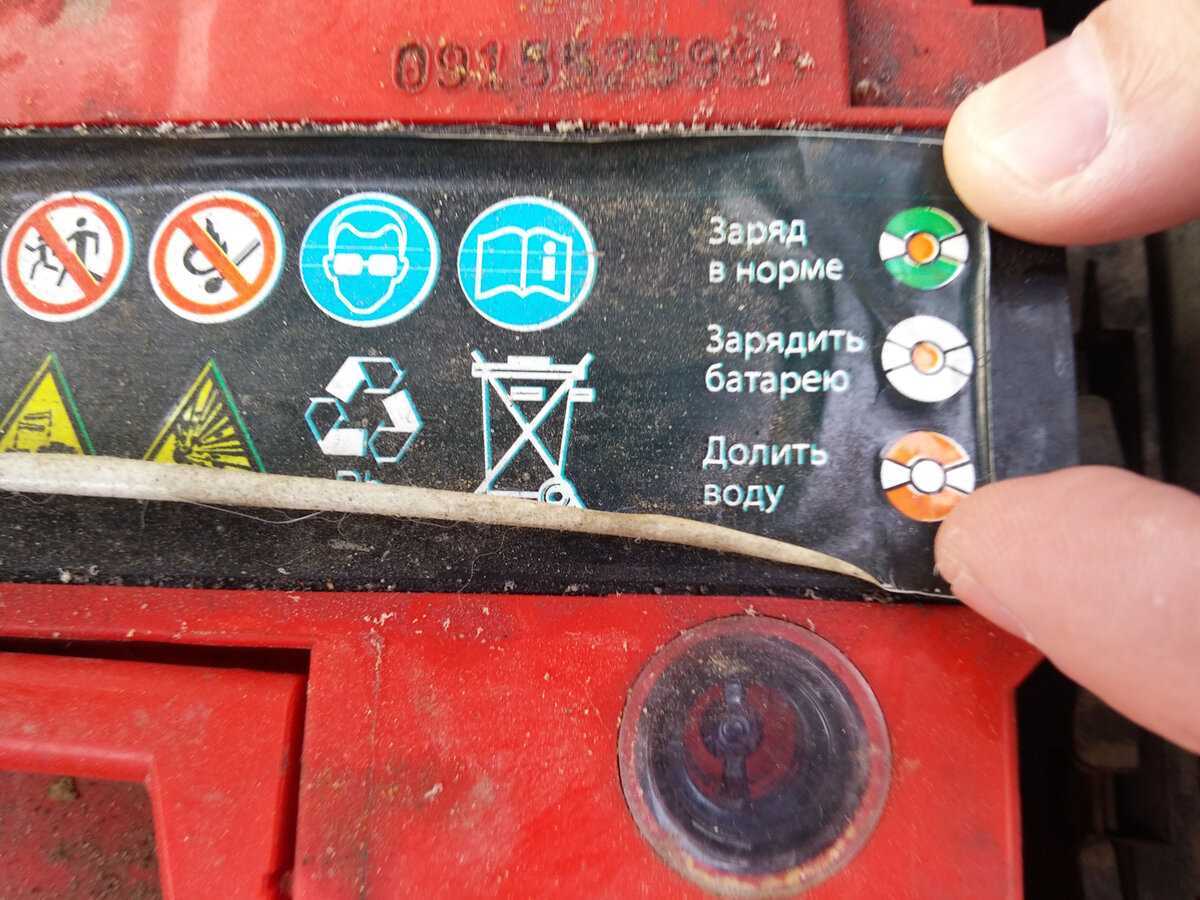

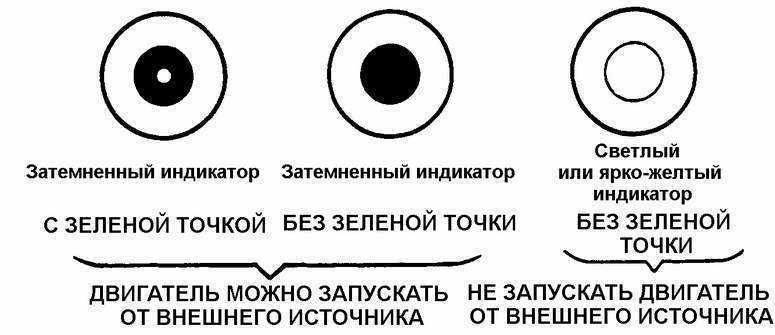

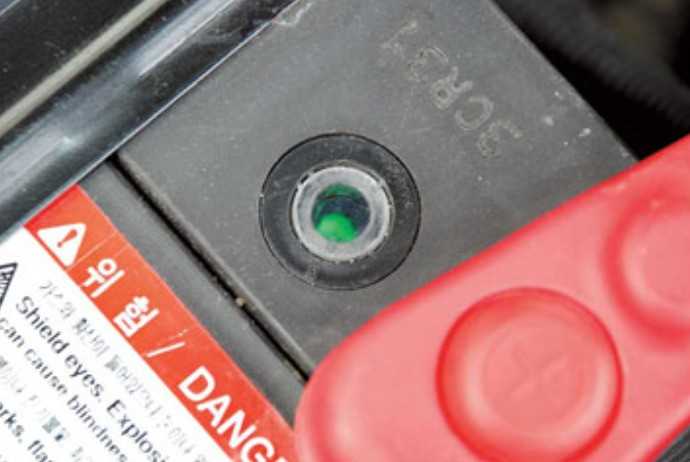

Почему на аккумуляторе горит красный индикатор

Как решить проблему зарядки аккумулятора на Тойота Камри?

Теперь мы дадим вам решения в зависимости от проблемы, с которой вы столкнулись. Вот различные сложности и способы их решения:

• Неисправный генератор: вы можете попробовать с помощью простой механики проверить его с помощью манометра, чтобы определить, вырабатывает ли он мощность. В противном случае лучшим решением будет его замена, в зависимости от вашего двигателя вы заплатите несколько сотен евро. Этот ремонт возможен при наличии доступа к генератору.
• Аккумулятор, который больше не держит заряд: в этом случае покупка нового аккумулятора — просто реальное решение. Действительно, если вы уже перезаряжали его, но он все еще пустой, потому что его можно заменить, рассчитывайте от 60 до 100 евро в зависимости от вашего двигателя.
• Заземление в электрической цепи: если вы не можете запустить свою Toyota Camry, но ваш генератор и аккумулятор в хорошем состоянии, возможно, у вас есть заземление в жгуте проводов и вы теряете энергию, в этом случае проводится проверка автоэлектриком. в случае необходимости.

Загорается лампочка аккумулятора: почему горит лампа АКБ на панели

Начнем с того, что каждый водитель во время запуска двигателя обращал внимание на красный значок аккумулятора, появляющийся при повороте ключа в замке зажигания. При этом горит индикатор аккумулятора до того момента, пока двигатель не заведется

Другими словами, в норме значок АКБ тухнет после запуска ДВС.

Так вот, когда двигатель не запущен и включается зажигание, происходит самодиагностика всех систем автомобиля перед запуском. После такой проверки некоторые индикаторы спустя небольшой промежуток времени гаснут, другие погаснут после запуска мотора. То же самое происходит и с АКБ. Если с аккумулятором все в норме, при работающем моторе на него идет зарядка, тогда лампа аккумулятора горит небольшое количество времени (несколько секунд) и затем гаснет.

Другими словами, схема такова, что после включения зажигания напряжение через предохранитель подается на контрольную лампу аккумулятора (лампа заряда АКБ) на панели приборов.

Затем напряжение проходит через диоды, реле-регулятор, щетки, контактное кольцо и обмотку. После запуска мотора напряжение на выводах лампочки аккумулятора выравнивается, лампочка гаснет. Параллельно идет зарядка АКБ. Если же горит аккумулятор на панели постоянно или происходит периодическое загорание такого значка, тогда это указывает на неисправности.

Итак, чтобы понять, почему горит лампочка аккумулятора, нужно разобрать причины, по которым может загореться лампа АКБ. Сразу отметим, данный индикатор контролирует связку аккумулятора и генератора. Давайте разбираться.

Горит лампочка зарядки аккумулятора: возможные причины неисправности

Как известно, аккумулятор автомобиля тесно связан с генератором. Для запуска мотора электричество от АКБ подается на стартер, однако после того, как ДВС начинает работать, ток вырабатывает генератор, который крутится от работающего двигателя.

В этом случае АКБ находится в режиме подзарядки от генератора. При этом если обороты двигателя повышаются, то растет и напряжение, которое выдает генератор. Чтобы не допустить перезарядки АКБ или подачи слишком высокого напряжения, на генераторе стоит реле-регулятор.

Основная задача устройства сводится к тому, чтобы ток от генератора на АКБ всегда был оптимальным, то есть напряжение не зависит от оборотов мотора. Так удается постоянно получать и поддерживать необходимое напряжение.

Так вот, лампочка аккумулятора чаще всего загорается тогда, когда на АКБ не идет зарядка от генератора. Получается, водитель завел машину от аккумулятора, двигатель начал работать, однако значок аккумулятора горит (лампа аккумулятора не гаснет).

Как правило, в списке частых поломок можно выделить:

• неполадки реле-регулятора;
• выход из строя диодного моста;
• ремень генератора оборван, плохо натянут или проскальзывает;
• сильные люфты подшипников генератора и подклинивание;
• перегорание предохранителей;
• плохие контакты на клеммах аккумулятора, на выходе генератора, на проводе массы;
• обрыв цепи генератора;
• износ щеток генератора или щеткодержателей;
• возможны проблемы с выключателем зажигания;

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проверка электрики

Проверяем состояние ремня привода генератора. Если произошел обрыв ремня, то заменяем ремень

Если ремень цел, проверяем и при необходимости заменяем автоматический натяжитель ремня привода вспомогательных агрегатов

Также проверяем провода, подсоединенные к плюсовой клемме аккумулятора

Проверяем провод идущий к стартеру и генератору. Провода могут быть оборваны, обломаны внутри изоляции или с окисленными и ненадежными контактами

Устраните неисправность и пустите двигатель

Если появилась зарядка, можно продолжать движение

Если зарядки нет, проверяем, не перегорел ли предохранитель ALT-S (7,5 А), показан на рисунке стрелкой, в монтажном блоке под капотом

Если после принятых мер, лампа разряда продолжает гореть при работающем двигателе, то возможная причина неисправности в самом генераторе

Чтобы снизить потребление тока при движении автомобиля с неисправным генератором, нужно отключить лишние приборы, вентилятор отопителя, магнитолу и др.

1) Если в цепи зарядки проявляется неисправность, не следует сразу же искать причину этого в японском генераторе. Прежде всего проверьте следующие позиции:

а) Проводку аккумулятора и состояние клеммных контактов.

б) Проверьте состояние аккумулятора (см. параграф 3). При необходимости замените его.

в) Проверьте состояние внешней проводки генератора и ее контактов.

г) Проверьте состояние и натяжение ремня генератора (см. главу 1).

д) Проверьте затяжку болтов крепления генератора.

е) Проверьте предохранители (если есть) в блоке предохранителей моторного отсека (см. главу 12). Если есть перегоревшие, определите причину и восстановите цепь.

ж) Заведите двигатель и убедитесь в отсутствии необычных шумов генератора. Если генератор заметно шумит, прежде проверьте затяжку болтов его крепления. Если с креплением все в порядке, проверьте ремень. Убедитесь в том, что установлен ремень, соответствующий данным каталога. Если состояние ремня не вызывает сомнений, проверьте шкив, его крепление и износ. Причиной шумов могут быть также изношенные подшипники, неисправный диод или статорная обмотка. Если шум подтяжкой креплений не устранить, генератор подлежит замене: ремонт генератора может оказаться дороже нового узла.

з) Индикатор аварийной зарядки аккумулятора на панели приборов зажигается при повороте ключа зажигания в положение ON и должен погаснуть тотчас после запуска двигателя. Если это не так, проверьте его цепь.

и) Проверьте предохранители цепи зарядки. В зависимости от модели и года выпуска расположение этих предохранителей может быть различным. Схемы электрооборудования приведены в конце главы 12.

2) Поверните ключ зажигания в положение OFF и замерьте напряжение на выводах аккумулятора (при этом все потребители тока должны быть отключены). Оно должно быть приблизительно 12,5 В. Напряжение может быть немного выше, если двигатель работал в течение последнего часа.

Рис. 11.2. Подсоедините вольтметр к выводам аккумулятора и проверьте напряжение при заглушенном двигателе и затем при работающем двигателе

4) Если напряжение при работающем двигателе заметно больше предписанного Спецификациями, замените регулятор напряжения.

Рекомендуется заменить сразу весь генератор в комплекте, причем это может быть как новый, так и восстановленный генератор.

5) Если напряжение менее предписанного Спецификациями, возможно, причина в генераторе. Отгоните автомобиль в дилерский автосервис или другую мастерскую, где есть необходимое оборудование, для проверки системы зарядки.

Код ошибки P0560 звучит как «неисправность системы напряжения бортовой сети». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «System Voltage Malfunction».

5.2.2 Аккумуляторная батарея не подзаряжается

На автомобиле два источника тока – аккумуляторная батарея и генератор. Аккумуляторная батарея используется при пуске двигателя и для питания электрическим током напряжением 12 В стартера и других потребителей при неработающем двигателе. Когда двигатель работает, основной источник тока — генератор — обеспечивает электрическим током все потребители, включая систему зажигания, и заряжает аккумуляторную батарею.

Если на приборной панели горит красная лампа зарядки аккумуляторной батареи, значит ток не поступает от генератора в бортовую сеть и расходуется запас энергии аккумуляторной батареи. Этот запас ограничен и зависит от емкости. Если аккумуляторная батарея была заряжена полностью, можно доехать до гаража и без генератора, но лучше попытаться устранить неисправность на месте.

1. Проверьте, не оборван ли ремень привода генератора.

Если ремень цел, проверьте его натяжение. Нажмите большим пальцем на ремень сверху и посмотрите, насколько он прогнулся. Нормальное натяжение обеспечивается при прогибе ремня 10–15 мм.

Нормальное натяжение ремня?

2. Ключом на “17” ослабьте гайку, крепящую генератор к регулировочной скобе, вставьте между генератором и блоком цилиндров двигателя монтажную лопатку и с помощью этого “рычага” отодвиньте генератор от двигателя. Затяните гайку крепления генератора.

3. Проверьте, не перегорел ли соответствующий предохранитель. Расположение предохранителей и их номиналы указаны в настоящем руководстве (см. подраздел “Неисправности электрооборудования”), в руководстве по ремонту автомобиля, отдельной электрической схеме, на крышке монтажного блока и на самих предохранителях.

4. Замените предохранитель.

Не ставьте предохранители, рассчитанные на больший номинальный ток: это может привести к повреждению электрооборудования и даже к пожару.

Пустите двигатель и проверьте, погасла ли лампа зарядки аккумулятора.

6. Проверьте провод, идущий от генератора к “плюсовой” клемме аккумуляторной батареи. К ней подводятся два провода: более толстый соединяет аккумуляторную батарею со стартером, тонкий — с генератором. Провод может быть оборван, обломан внутри изоляции или иметь окисленные или ненадежные контакты. Устраните неисправность и пустите двигатель.

8. Если после принятых мер лампа зарядки продолжает гореть при работающем двигателе, то возможная причина неисправности кроется в самом генераторе. Причин может быть несколько, и для их устранения лучше воспользоваться помощью специалиста, а вам остается надеяться, что запаса энергии в аккумуляторной батарее хватит, чтобы добраться до автосервиса.

Чтобы снизить потребление тока при движении автомобиля с неисправным генератором, по возможности отключите радиоприемник, лишние приборы освещения, вентилятор отопителя, обогреватель стекла и т.д.

Опытным автолюбителям можно рекомендовать проверить регулятор напряжения генератора.

Работа регулятора напряжения заключается в непрерывном автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и нагрузки генератора.

Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15–30 В класса точности не хуже 1,0.

После 15 мин работы двигателя на средних оборотах при включенных фарах замерьте напряжение между клеммой “30” и массой генератора. Напряжение должно находится в пределах 13,6–14,6 В.

В том случае, если наблюдается систематический недозаряд или перезарядка аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить.

Проверка снятого регулятора

a) схема проверки регулятора напряжения выпуска до 1996 г. б) схема проверки регулятора напряжения выпуска после 1996 г.

Регулятор (поз. 3), снятый с генератора, проверяется по приведенной схеме. Регулятор, применявшийся до 1996 г., лучше проверять в сборе со щеткодержателем, так как при этом можно сразу обнаружить обрывы выводов щеток и плохой контакт между выводами регулятора напряжения и щеткодержателя.

Между щетками включите лампу (поз. 5) 1–3 Вт, 12 В. К выводам “В” (поз. 4), “Б” (поз. 6) и к корпусу регулятора или выводу “масса” (поз. 2) присоедините источник питания (поз. 1) сначала напряжением 12 В, а затем напряжением 15–16 В.

Если регулятор исправен, то в первом случае лампа должна гореть, а во втором — гаснуть.

Источник

9. Если аккумуляторная батарея разряжена

Чтобы завести двигатель при разряженном аккумуляторе автомобиля, нужно выполнить указанные ниже действия. Вы также можете связаться с дилером Toyota или с другим квалифицированным сервисным центром. Если у вас есть провода для запуска двигателя от внешнего источника и имеется второй автомобиль с 12-вольтным аккумулятором, вы можете запустить двигатель вашего автомобиля, выполнив указанные ниже действия.

1. Если включена охранная сигнализация: убедитесь, что имеете при себе главный ключ (автомобили без функции запуска кнопкой) или механический ключ (автомобили с функцией запуска кнопкой). При подключении проводов для запуска двигателя от внешнего источника (или прикуривателя) в зависимости от ситуации сигнализация может сработать, а двери— заблокироваться.

2. Откройте капот.

3. Потянув, снимите декоративную крышку двигателя.

4. Подсоедините провода от внешнего источника следующим образом:

— положительная клемма («+») аккумулятора на вашем автомобиле;

— положительная клемма («+») аккумулятора на другом автомобиле;

— отрицательная клемма («−») аккумулятора на другом автомобиле;

— подсоедините соединительный провод к «массе» автомобиля, как показано на рисунке.

Версия с двигателем 2,0л (6AR-FSE)

Версия с двигателем 2,5 л (2AR-FE)

Версия с двигателем 2,5 л (A25A-FKS)

Версия с двигателем 3,5 л (2GR-FKS)

Запуск с помощью пуско-зарядного устройства

Такие устройства одновременно заряжают аккумулятор автомобиля и способствуют его запуску. Пользоваться просто — достаточно подключить устройство к машине поверх проводов на аккумуляторе. Есть три типа.

Импульсные, или трансформаторные, зарядно-пусковые устройства — зарядные устройства с функцией запуска двигателя. В основном нужны, чтобы зарядить аккумулятор дома. Способны только дополнить частично разряженный аккумулятор и добавить пусковой ток. При полном разряде бесполезны — придется снимать аккумулятор и заряжать его. Компактны и универсальны, но требуют подключения к сети 220 В и не имеют аккумулятора.

Пуско-зарядные устройства со встроенным аккумулятором могут запустить автомобиль даже с полностью разряженным аккумулятором. Подходят также для поддержания напряжения в электросистеме автомобиля, например при обновлении программного обеспечения электронных блоков. Но полностью зарядить аккумулятор от такого устройства не получится. Обычно ПЗУ с аккумулятором используют в автосервисах и автосалонах: их не очень удобно возить с собой из-за габаритов. Для запуска двигателя устройство подключают к клеммам автомобиля, для поддержания напряжения в бортовой сети — в гнездо прикуривателя.

Конденсаторные пусковые устройства накапливают энергию в конденсаторах и отдают ее в момент запуска двигателя. В качестве источника энергии используют встроенный аккумулятор или любой внешний источник, электросеть 220 В или даже пауэрбанк. Для зарядки подойдет даже недозаряженная АКБ автомобиля, энергии которой уже не хватает на запуск. Имеют компактные размеры, но стоят дорого — около 10 000 Р. Подключаются к клеммам на аккумуляторе.

Мощные внешние аккумуляторы дополняют разряженную батарею автомобиля. Созданы только для запуска двигателя, неспособны на продолжительный заряд аккумулятора. Необходимо следить, чтобы внешний аккумулятор был заряжен, особенно если хранится в машине зимой. Обычно хватает на 10—15 стартов. Подключение и способ запуска аналогичны пуско-зарядным устройствам: подключить поверх проводки автомобиля к клеммам АКБ, попробовать запустить двигатель.

Импульсное зарядно-пусковое устройство

Контроль за процессом зарядки аккумулятора

Чтобы правильно понимать причины нестабильной работы лампы, контролирующей ход зарядки аккумуляторной батареи, нужно разобраться во взаимодействии генератора и источника постоянного тока. При работе двигателя аккумулятор получает постоянную зарядку напряжением от 13,6 до 14,2 вольт. Зарядный ток вырабатывает генератор. Напряжение выходного электричества зависит от числа оборотов генерирующего устройства. Чем обороты выше, тем величина напряжения больше. Для ограничения напряжения в заданных пределах в цепь обмоток ротора подключается регулятор. Именно он стабилизирует выходное напряжение, которое затем подаётся на клеммы аккумулятора для зарядки.

Если зарядный ток постоянно в заданных пределах поступает для поддержания аккумулятора в работоспособном состоянии — контрольная лампочка зарядки батареи гореть не должна. Постоянное свечение лампочки говорит о нерабочем состоянии генератора или об обрыве питающих проводов. Чаще всего причина отказа генератора — ослабший или порванный приводной ремень.

Схема генератора

В основе работы генерирующего устройства лежит принцип электрического магнетизма. Конструктивно есть две основных части, с помощью которых производится переменный ток.

Ротор и статор генерируют ток в бортовую сеть автомобиля

Это статор и ротор. Ротор приводится во вращение с помощью приводного ремня от коленчатого вала двигателя. Статор неподвижен и состоит из обмоток, которые крепятся к корпусу генератора. Вместе они образуют конструкцию, в которой ротор по центру располагается внутри статора. Между ними имеется зазор, который позволяет ротору вращаться с огромной скоростью.

Схема работы генератора и подсоединения лампы контроля зарядки

Статор включает в себя 3 обмотки, которые образуют трёхфазную систему тока. Выводы с обмоток соединяются с диодным мостом отдельно, как на приведённой схеме.

Ротор состоит из множества электромагнитов, которые в совокупности создают мощное магнитное поле. Оно пересекает обмотки статора, и в них генерируется трёхфазный переменный ток. Выдаваемое напряжение зависит от числа оборотов и контролируется регулятором, который встроен в систему подачи тока на ротор. Для преобразования переменного тока в постоянный служит диодный мост, состоящий из выпрямителей диодов. Они пропускают ток только в одном направлении.

Ток на электромагниты вращающегося ротора подаётся с помощью двух медно-графитных щёток, контактирующих с медными контактными кольцами, расположенных на валу ротора. Реле-регулятор при увеличении оборотов уменьшает ток в роторе, тем самым убавляя магнитное поле.

Прикуривание без проводов

Это более экстремальный способ, не стоит применять его без крайней необходимости. Если можете съездить на такси за проводами или новым аккумулятором, вызвать техпомощь или эвакуатор, то так и сделайте. Если выбора нет, действуйте по следующему алгоритму:

1. Проверьте, что аккумулятор автомобиля-донора подходит к вашему автомобилю по расположению и типу клемм, а также по емкости. Принцип тот же, что в случае когда провода есть. Аккумулятор от Хендай Соляриса вряд ли запустит Мицубиси Паджеро.
2. Убедитесь, что аккумулятор донора заряжен. Для уверенности есть смысл завести автомобиль и дать ему поработать 15—20 минут на холостых оборотах, а еще лучше — проехаться.
3. Убедитесь, что у вас хватает инструмента и знаний для того, чтобы снять аккумулятор с донора. Пригодится набор гаечных ключей — скорее всего, с торцевыми головками. Следуйте указаниям из руководства по ремонту или роликам на «Ютубе» для вашей марки и модели авто. Освободите аккумулятор от крепежа, убедитесь, что его можно свободно извлечь. Клеммы пока что не снимайте.
4. Действуйте по аналогичной схеме с автомобилем, который нужно завести, отключите клеммы, извлеките севший аккумулятор.
5. Заведите автомобиль-донор и включите все возможные потребители энергии: печку, кондиционер, музыку. Аккуратно отсоедините клеммы, зафиксируйте их так, чтобы они ни с чем не соприкасались, не трогайте педаль газа.
6. Аккуратно снимите аккумулятор с работающего автомобиля, установите его в автомобиль-реципиент, затяните клеммы и запустите двигатель. Будет здорово, если вам помогут — в четыре руки удобнее.
7. Включите все возможные потребители электроэнергии, дайте поработать автомобилю 2—3 минуты.
8. Снимите аккумулятор с реципиента и верните в автомобиль-донор. Хорошо затяните клеммы и не глушите автомобиль 10—15 минут.
9. Установите разряженный аккумулятор на место, подключите к автомобилю и затяните клеммы. Оставьте двигатель работать на 15—20 минут, чтобы зарядить аккумулятор.
10. Заглушите оба автомобиля и снова попробуйте их завести. Если мотор реципиента не запустится, аккумулятор неисправен.

Неисправности генератора

1. Износ меднографитовых щеток.
2. Выработка контактных колец ротора. Между щетками и кольцами в таком случае нарушается контакт, нередко щетки на некоторое время подвисают, из-за чего периодически пропадает возбуждение обмоток ротора.
3. Замыкание/обрыв обмотки статора.
4. Поломка выпрямительного моста.
5. Неисправность реле-регулятора (еще называют шоколадкой).
6. Замыкание/обрыв обмотки статора.
7. Нарушение контакта в местах крепления реле-регулятора, диодного моста. В таких случаях иногда лампочка батареи горит на холодный двигатель, но тухнет после прогрева. При нагреве детали расширяются, из-за чего контакт и зарядка восстанавливаются.

Мы рассмотрели те электрические неисправности, из-за которых генератор не выдает зарядки. Существует ряд механических поломок, которые могут вызывать посторонние звуки в работе двигателя и стать причиной выхода из строя агрегата.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Место в цепи

В автомобиле есть всего два источника электродвижущей силы (далее ЭДС): генератор и аккумулятор. Главное назначение АКБ – запуск двигателя. После пуска в работу включается генератор, который призван не только пополнить утраченный запас энергии АКБ, но и обеспечить постоянное функционирование электрических потребителей машины.

Если говорить упрощенно, то индикатор на приборной панели служит для обозначения источника ЭДС, питающего сеть автомобиля.

Принцип работы индикации

Для начала рассмотрим основополагающие элементы цепи, что впоследствии поможет логически исключать возможность неисправности тех либо иных элементов. Иначе вы не сможете понять, почему загорается значок «нет зарядки» на панели приборов.

Когда водитель поворачивает замок зажигания в положение 3 (On), АКБ питает электросеть, а вместе с ней и значок зарядки на приборной панели. Происходит это из-за разности потенциалов, так как один вывод лампочки подключен к «+» аккумулятора, а второй к генератору, который, в свою очередь, через первичную обмотку возбуждения соединен с массой автомобиля. Таким образом, цепь замыкается, а лампочка загорается.

Как только посредством ременной передачи в работу включается генератор, начинает вырабатывать напряжение большее того, что имеется на выводах АКБ. В ином случае не будет разницы потенциалов и ток не «потечет» по цепи. Теперь на одном из выводов лампочки будет «+» от АКБ, а на другом «+» от генератора. Поскольку в таких обстоятельствах отсутствует разница потенциалов, индикатор прекращает свое свечение. Теперь вы знаете, в каких случаях горит лампочка зарядки аккумулятора.

Как работает зарядка аккумулятора Тойота Камри?

Прежде чем мы опишем различные сложности с подзарядкой аккумулятора на Toyota Camry , мы расскажем вам, как работает его система подзарядки, чтобы вы могли понять, с какими сложностями вы сталкиваетесь. Автомобильный аккумулятор работает как аккумулятор телефона, он накапливает энергию для запуска вашей Toyota Camry. , включайте фары, наслаждайтесь музыкой, опускайте электрические стеклоподъемники … Однако все эти действия потребляют энергию и могут истощить запас энергии, который может накапливать ваша батарея. Чтобы решить эту проблему, инженеры создали компонент под названием генератор , этот компонент будет использовать энергию, вырабатываемую двигателем вашей Toyota Camry, для создания энергии благодаря медной катушке и магниту. Эта энергия будет зарядить аккумулятор вашего автомобиля . Однако имейте в виду, что этот процесс может работать просто, когда ваш автомобиль работает, использование электрических компонентов вашего автомобиля, когда он остановлен, истощит запас энергии вашего автомобиля. Считается, что Срок службы батареи xxx составляет от 3 до 5 лет.

Что это означает

После того, как владелец авто включил зажигание, повернув ключи, начинается проверка бортовым компьютером всех систем и датчиков автомобиля, лампочки не на долго вспыхивают и затем гаснут, после проверки. С индикатором батареи АКБ то же самое, если индикатор загорается, значит у вас возникла проблема с аккумулятором.

Аккумулятор (он же в сокращении АКБ) нужен для запуска двигателя. Питание от него идет к системе зажигания и к стартеру при запуске мотора. После того, как мотор уже завелся, питание начинает поступать от генератора, и даже если снять аккумуляторные клеммы, мотор уже не заглохнет. Аккумулятор отдает заряд при запуске, а потом потихоньку подзаряжается от генератора.

Не каждый водитель об этом знает, а почему? Потому что в ПДД, которые он сдавал, для получения прав по устройство автомобилей ничего не сказано. Из тех кто эти права получил, только каждый сотый хоть немного разбирается в устройстве, а досконально знает все узлы и агрегаты не каждый пятисотый получивший права. Поэтому те кто рассказывают, что это вы и так знаете, сами не разбираются в устройстве.

Генератор выдает напряжение, колеблющееся в узком допустимом диапазоне от 13,5  до 14,5 Вольт, чтобы нормально работала вся электрическая схема автомобиля. Препятствует росту напряжения  в сети реле-регулятор, это реле снижает напряжение до необходимой величины, вне зависимости от скорости машины и оборотов мотора.

Когда напряжение от генератора выходит за эти пределы и загорается лампочка красного цвета на приборной панели. Если не обратить внимания на этот сигнал, у вас сядет аккумулятор, и тогда вы точно не сможете завести мотор. В повышенном напряжении тоже ничего хорошего нет. Тут и лампочки могут перегореть и предохранители, да и аккумулятору тоже от этого только хуже.

Техническое описание и расшифровка ошибки P0560

Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P0560 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

Данный код неисправности определяется как «сбой в системе напряжения». Устанавливается, когда модуль управления трансмиссией (PCM) обнаруживает ненормальное значение напряжения от аккумуляторной батареи.

Когда зажигание переводится в положение «ON», PCM выполняет проверку системы зарядки, запуска и аккумуляторной батареи. При работе двигателя, в полностью функциональной системе, напряжение бортовой сети должно находится в диапазоне от 13,8 до 14,4 вольт.

Модуль управления трансмиссией (PCM) контролирует цепь зажигания, чтобы определить, работает ли система зарядки. Если напряжение слишком высокое или слишком низкое, будет установлен код неисправности. Также появится этот код, если напряжение отсутствует, но оно должно быть.

Данная проблема является электрической неисправностью. А показания, которые ниже или выше запрограммированного диапазона, вызовут срабатывание предупредительной лампы на панели приборов. Также код ошибки P0560 будет сохранен и записан в память как неисправность.

Почему нет зарядки?

Когда мы выяснили, что на АКБ не идет зарядка от генератора, следует установить: проблема в агрегате либо в проводке автомобиля. Для этого проверьте наличие напряжения на коннекторе управления генератором..

В зависимости от устройства и принципа работы, в колодке может быть 1,2,3 и даже больше контактов. С помощью контрольной лампы для диагностики электрических цепей вы не сможете проверить генераторы с цифровым управлением. Но без труда определите наличие постоянного «+» после включения зажигания и «+», который подается от монтажного блока через индикатор на приборной панели.

Наличие управляющего напряжения и хорошее состояние контактов говорит о том, что проблема в генераторе. Если же вы определили, что неисправность в проводке, а индикатор аккумулятора загорелся при движении и вам нужно добраться до ближайшего СТО, можете поступить следующим образом:

• постоянный + после зажигания можно продублировать отдельным проводом от АКБ. В цепь обязательно включите предохранитель номиналом 5А;
• штатную лампочку возбуждения на приборной панели можно заменить лампочкой с подсветки номера, бардачка или габарита. С помощью провода один из выводов лампы подключите к плюсовой клемме аккумулятора, а второй к выводу L генератора. В цепь включите предохранитель номиналом 5А.

Такие меры не только послужат временным решением, но и могут помочь убедиться в правильности диагностики. Если зарядка в итоге появилась, значит, генератор исправен и проблему следует искать в проводке.
