Ремонт редуктора заднего моста на ваз 2101-ваз 2107

Регулирвка и установка редуктора ВАЗ 2107

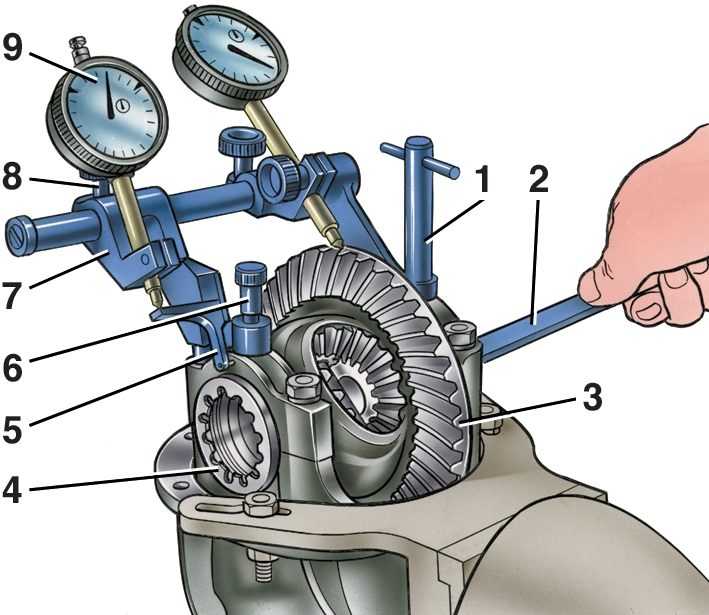

Регулировки глубины зацепления главной пары

В этом случае необходимо подобрать толщины регулировочной шайбы.

Итак: Вместо приспособления устанавливаем «родной» хвостовик и заворачиваем гайку до легкого упора, оставляя зазор. Устанавливается дифференциал с планетаркой в сборе, крышки подшипников и затягиваются болты их крепления.

При замене сальника хвостовика допускается ряд неправильных действий, которые в итоге приводят к выходу редуктора из строя раньше времени. Перед отпусканием гайки хвостовика, по технологии выполнения работы по замене сальника, необходимо снять полуоси (что практически никогда не выполняется, так как объем работы многократно возрастет). Хотя по прейскуранту, снятие полуосей, вероятнее всего, будет внесено в ведомость и за это будет взята плата, так как этого требует технология завода по замене сальника. Это необходимое условие, так как полуоси будет создавать сопротивление при затяжке и правильной регулировки просто будет невозможно добиться.

Перед отпусканием гайки хвостовика, его нужно зафиксировать от проворачивания и динамометрическим ключом проверить усилие затяжки гайки, в районе 12 кгс. Перед установкой сальника, если его наружная поверхность не обрезиненна, то нужно воспользоваться герметиком для гарантии. Так, риска 0.15 мм на чулке редуктора будет достаточна для пропускания масла через наружную поверхность сальника.

Обратно к сборке…

Ставятся регулировочные гайки, и предварительно выбирается зазор на главной паре (конечный рабочий зазора 0,08 до 0,12 мм). Затем на зубья планетарной шестерни из аэрозольного баллончика наносится краска и с помощью хвостовика необходимо выполнить несколько движение в разные стороны, чтобы зафиксировать по краске пятна контакта.

Теперь вывернув обратно шестерню «планетарки» хорошо видно пятно контакта на ее зубьях с зубьями «конички». По пятну контакта (в этом случае) видно, что регулировочная шайба на хвостовике стоит большей необходимой толщины. Немного поджимаем гайку хвостовика, тем самым подвигая ее подшипник, что дает возможность подвинуть зубья шестерен друг к другу, то есть как бы «уменьшая» толщину регулировочной шайбы. Регулировочными гайками подшипников дифференциала выставляем примерный зазор (немного уменьшая).

Затем вновь наносим краску на зубья планетарной шестерни и вновь начинаем проворачивать хвостовик (или шестерню) в разные стороны, чтобы отпечатать пятно контакта между зубьями. Видно, что пятно контакта немного поднялось, но еще недостаточно и необходимо вновь немного подтянуть гайку хвостовика. Подобные действия с краской и проворачиванием шестерни необходимо проводить до тех пор, пока пятно контакта не расположится точно посередине зубьев, и звук проворачиваемых зубьев станет тише.

После правильной (окончательной) регулировки звука будет практически неслышно.

Не забывать при каждой подтяжке гайки хвостовика подтягивать регулировочные гайки подшипников дифференциала. В итоге пятно контакта расположилось точно по всей поверхности зубьев. Нужно отметить, что это условие расположение пятна контакта для старых (работавших) пар. Для новых главных пар пятно контакта, как говорилось выше, должно расположиться в центре зубьев.

Далее. Отдаются крышки крепления планетарки и дифференциал снимается. Откручивается гайка хвостовика и снимается. Так как хвостовик ставился только с подшипником без регулировочной шайбы, то между подшипником и шестерней хвостовика остался промежуток, где встанет шайба. Набором щупов замеряется этот промежуток, тем самым высчитывается необходимая толщина регулировочной шайбы.

Получается, как и в случае с использованием приборов и приспособлений, размер под искомую регулировочную шайбу составил также 3.36 мм. Снимается подшипник хвостовика, ставится регулировочная шайба (3.36мм), ставится подшипник на место и выполняется сборка редуктора. Ставится хвостовик, затягивается гайка хвостовика, мин 12 кгс. Ставится дифференциал с планетарной шестерней, крышки и болты затягиваются, но не окончательно.

Кстати, крышки нельзя путать местами. Ставятся регулировочные гайки подшипников дифференциала и выставляется предварительно зазор на главной паре. Затем болты крышек дифференциала затягиваются окончательно. Окончательно регулируется зазор в главной паре и ставятся фиксаторы регулировочных гаек.

Детали редуктора собираются в порядке, обратном разборке. Запрессовывать кольца подшипников можно при помощи молотка и специального приспособления (подойдет головка торцового ключа).

Сборка

Когда замена деталей на Ладе 2107 произведена, редуктор необходимо поставить на место, и убедится в том, что мост больше не гудит. Сборка моста ВАЗ 2107, производится в той же последовательности, что и разборка, только наоборот.

Процесс сборки

Новый агрегат ставим на свое место, и прикручиваем его. После, закрепляем полуоси на мост, и устанавливаем фланец хвостовика в карданный вал. Далее, прикручиваем колеса, и проверяем, насколько успешно прошла замена.

Для этого, нужно проверить – не гудит ли мост на высоких и низких оборотах. Проведите три процедуры: прогазовку на нейтралке, разгонитесь и выключите передачу и двигатель, сделайте плавный разгон. Если редуктор 2107, по-прежнему гудит, то Вы что-то сделали не так, или, скорее всего, причина не в редукторе. Ну, а если мост больше не гудит, то значит всё сделано правильно, и Вы можете спокойно продолжать эксплуатацию автомобиля.

Разборка редуктора заднего моста ВАЗ-21213, 21214

Снимаем редуктор заднего моста (смотрим статью – Снятие редуктора заднего моста).

Устанавливаем редуктор на стол для сборки

Отворачиваем ключом на 10 болт крепления стопорной пластины регулировочной гайки правого подшипника коробки дифференциала

Также снимаем пластину с левой стороны.

Помечаем керном расположение крышек подшипников коробки дифференциала на картере редуктора

Ключом на 17 отворачиваем два болта крепления крышки правого подшипника коробки дифференциала

Снимаем крышку правого подшипника

Извлекаем регулировочную гайку

Снимаем наружное кольцо подшипника коробки дифференциала.

Аналогично снимаем крышку, вынимаем регулировочную гайку и снимаем наружное кольцо левого подшипника коробки дифференциала.

Если подшипники коробки дифференциала не меняем, то помечаем их наружные кольца для того, чтобы не перепутать при сборке.

Снимаем коробку дифференциала в сборе с ведомой шестерней главной передачи, внутренними кольцами, сепараторами и роликами подшипников.

Из картера редуктора вынимаем ведущую шестерню в сборе с регулировочным кольцом, внутренним кольцом, сепаратором и роликами заднего подшипника и распорной втулкой

Снимаем распорную втулку

Наносим удары молотком через выколотку по внутреннему кольцу заднего подшипника редуктора

Снимаем внутреннее кольцо подшипника

Извлекаем регулировочное кольцо ведущей шестерни.

Извлекаем сальник из гнезда картера редуктора (смотрим статью – Замена сальника ведущей шестерни редуктора)

Извлекаем внутреннее кольцо подшипника ведущей шестерни

С помощью выколотки выбиваем наружное кольцо переднего подшипника ведущей шестерни

Вынимаем наружное кольцо подшипника.

Перевернув картер, также выбиваем наружное кольцо заднего подшипника ведущей шестерни

Для разборки дифференциала съемником спрессовываем внутреннее кольцо подшипника коробки дифференциала.

При отсутствии съемника вставляем зубило между торцем внутреннего кольца подшипника и коробкой дифференциала

Нанося удары по зубилу, сдвигаем внутреннее кольцо подшипника

В зазор вставляем две мощные отвертки или монтажные лопатки

Спрессовываем внутреннее кольцо подшипника.

Также спрессовываем внутреннее кольцо другого подшипника.

Зажав коробку дифференциала в тиски с накладками из мягкого металла, ключом на 17 отворачиваем восемь болтов крепления ведомой шестерни к коробке дифференциала.

Молотком с пластмассовым бойком сбиваем ведомую шестерню с коробки дифференциала

Вынимаем ось сателлитов

Проворачивая сателлиты, вынимаем их из коробки дифференциала

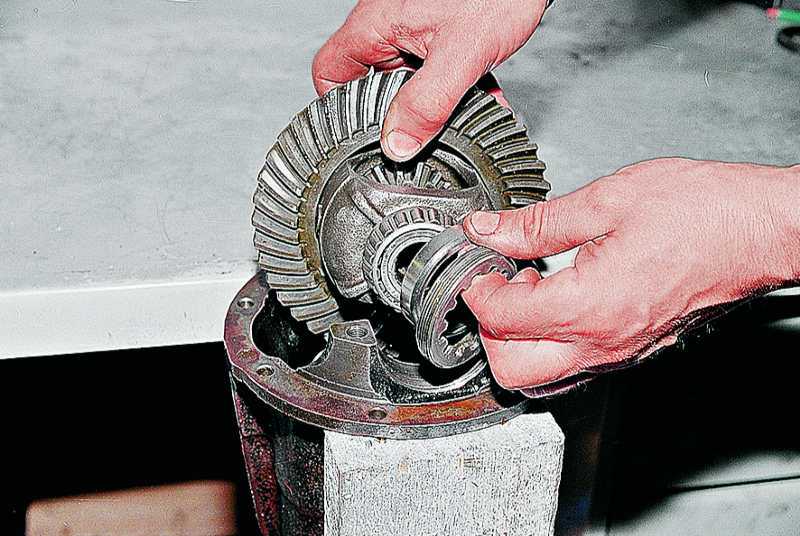

Вынимаем полуосевые шестерни

Вынимаем опорные шайбы

Промываем детали редуктора, осматриваем и читаем статью по проверке состояния и сборке редуктора.

Определение поломки

Сломанный редуктор, как любой другой узел, имеет специфические признаки дефекта. Грамотный автомеханик легко определит даже конкретный тип проблемы. Обычному автовладельцу также стоит знать эти признаки, чтобы не тратиться на автосервисы. Звуковой способ определить повреждение редуктора:

1. Следует выбрать дорогу с максимально качественным покрытием без трафика. Нужно постепенно разогнаться до 90 км/ч и плавно затормозить. В это время – зафиксировать появление посторонних шумов. Повторить разгон до 90 км/ч, выключить двигатель и во время качения прислушаться. Если звук отличается, то вполне возможна поломка.
2. Поставить авто на ручной (парковочный) тормоз, запустить двигатель и на нейтральной передаче постепенно увеличивать обороты. Если шумы совпадают с первым испытанием, то редуктор, скорее всего, в норме.

Более точное определение неисправности возможно на подъемнике, когда колеса вращаются свободно. Этот способ лучше знают специалисты из сервисов. Для его использования нужен опыт и понимание того, что нужно услышать.

Ремонт заднего редуктора

Ремонтом и регулировкой редуктора должны заниматься люди компетентные, понимающие как это устроено и работает. Ведь если неправильно отрегулировать редуктор после ремонта, то спустя совсем небольшой срок, вновь может понадобиться замена тех или иных деталей.

Тем не менее, давайте вкратце рассмотрим процедуру разборки редуктора заднего моста, на примере автомобиля Газель.

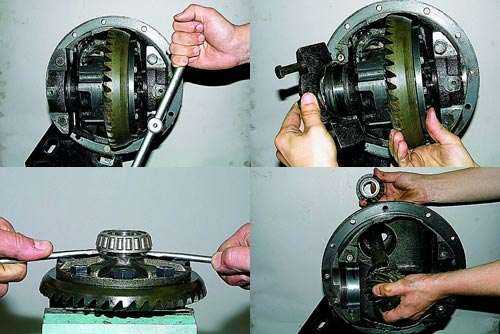

Разборка редуктора моста

На зажатом в тисах редукторе откручиваются болты, которыми крепятся стопорные пластины, после чего пластины снимаются. Крышки подшипников перед снятием лучше всего пометить, дабы избежать путаницы при сборке, то же самое делаем с наружными обоймами подшипников. Сами подшипники осматриваем на предмет пригодности дальнейшего их использования.

Извлекаем из корпуса ведущий вал и выбиваем внутренние кольца роликового подшипника через выколотку или подкладку из мягкого металла. После тщательного осмотра всех деталей, выбраковываем имеющие сколы, трещины.

Сборка

В том случае, если все детали редуктора остались прежними, то можно ограничиться заменой сальника и распорной втулки. Если какие-то элементы главной пары подвергались замене, то необходима новая распорная шайба. На вал запрессовывается внутренняя обойма подшипника, и после установки новой распорной втулки он устанавливается в корпус редуктора. Установив новый сальник и надев фланец, затягиваем все это новой гайкой. Устанавливаем на место дифференциал, закручиваем крышки подшипников.

Регулировка

Ответ на вопрос, как отрегулировать редуктор заднего моста, весьма не прост, и требует определенных навыков. Неверная регулировка после сборки, сведет на нет все ваши усилия после ремонта. Поэтому, если вы полностью не уверены в своих силах, рекомендуем обратиться в специализированный сервис, где регулировку произведут специалисты, с использованием специального оборудования.

Мы не будем описывать в данной статье весь процесс регулировки, наиболее полное и наглядное руководство содержится в видеоролике.

Мне нравится3Не нравится

Снятие (замена), разборка, ремонт редуктора заднего моста

Снимаем редуктор для его замены, ремонта или замены балки заднего моста. Вывешиваем задний мост.

Сливаем масло из картера заднего моста (см. тут).

Снимаем обе полуоси (см. тут).

Отсоединяем задний карданный вал от фланца редуктора заднего моста (см. тут).

Придерживая картер редуктора, головкой «на 12» отворачиваем восемь болтов его крепления к балке заднего моста.

Снимаем редуктор…

…и уплотнительную прокладку. Устанавливаем редуктор в обратной последовательности. Перед установкой редуктора очищаем привалочную плоскость балки. Устанавливаем новую уплотнительную прокладку. Перед заворачиванием болтов крепления редуктора к балке заднего моста наносим на резьбу болтов герметик.

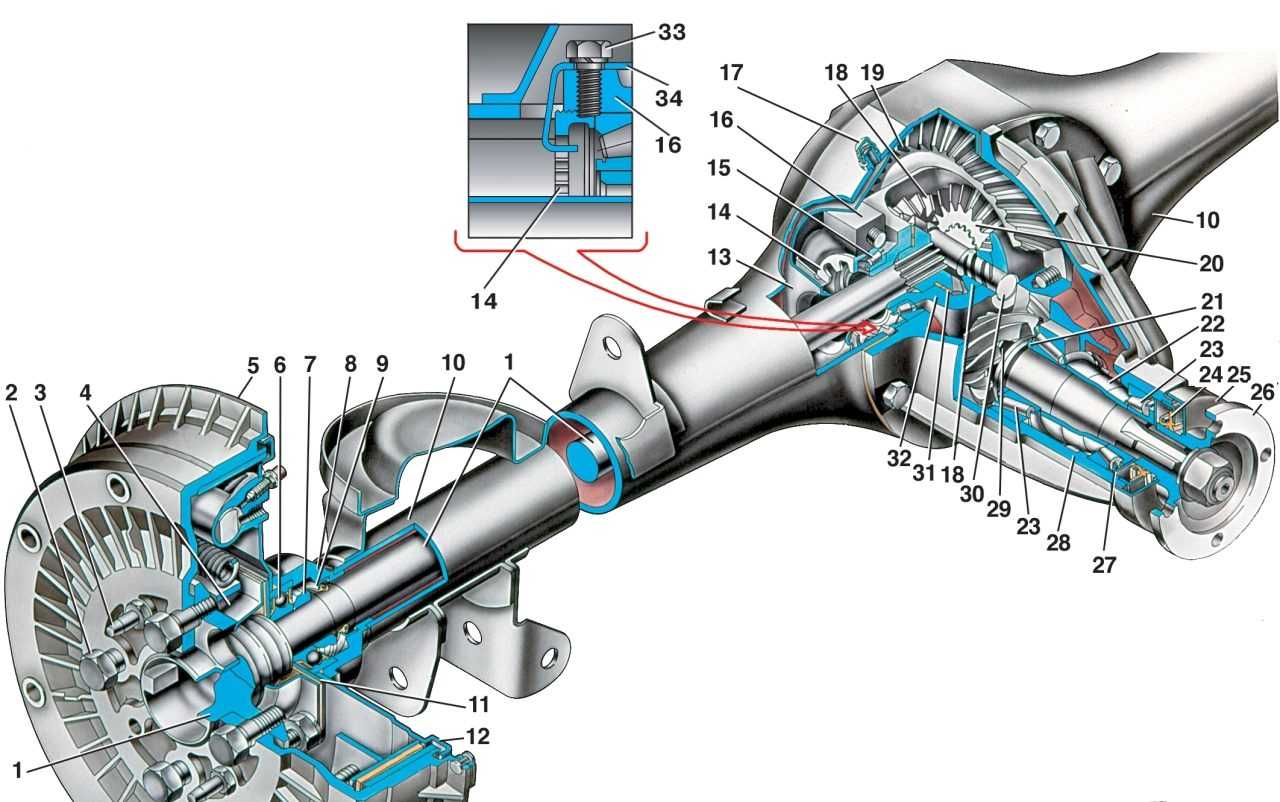

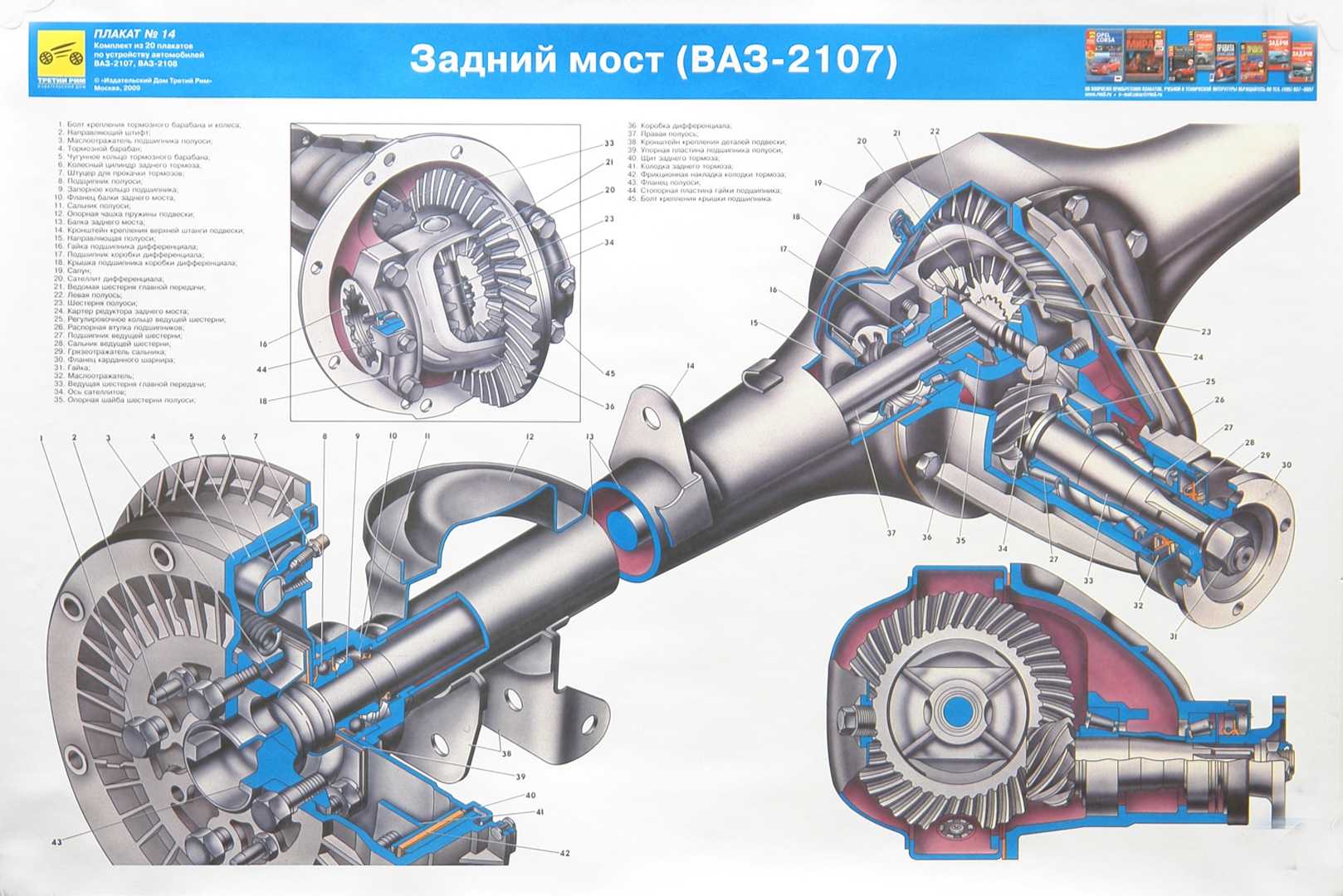

Редуктор заднего моста, устройство редуктора заднего моста

Как мы указывали выше, редуктор заднего моста состоит из двух основных частей.

Одной из этих частей является главная передача.

В зависимости от устройства главные передачи делятся на одинарные и двойные.

Одинарная главная передача передает крутящий момент от мотора машины на колеса при помощи одной зубчатой пары.

Соответственно, двойная главная передача, имеет две зубчатые пары. Двойная главная передача может быть, как центральной (более простая конструкция, имеет большое передаточное число, но и большую нагрузку на элементы системы), так и разнесенной (это более сложная конструкция, она компактна и более эффективна в работе, компактность позволяет увеличить автомобилю дорожный просвет).

Рассмотрим более подробно одинарные главные передачи, они бывают разной модификации:

-при расположении шестерни водной плоскости, одинарные главные передачи называются цилиндрическими. У этих передач имеется максимальный коэффициент полезного действия и передаточное число от 3,5 до 4,2;

-если шестерни расположены перпендикулярно относительно друг друга, такие одинарные главные передачи называются коническими. Конические передачи имеют высокий коэффициент полезного действия, но более объемную конструкцию и занимают много места;

—червячные одинарные главные передачи зарекомендовали себя бесшумной работой и компактностью. К недостаткам можно отнести низкий коэффициент полезного действия и сложность в изготовлении конструкции;

-гипоидные одинарные главные передачи имеют малый размер, поэтому конструкция является легкой. Такие передачи надежно передают усилия двигателя на задний мост, но имеют средний коэффициент полезного действия.

Следующим составляющим элементом редуктора заднего моста является дифференциал.

Перед дифференциалом стоит задача распределить крутящий момент между ведущими колесами и ведущими мостами.

Если машина начинает скользить или буксовать, дифференциал поможет с помощью различной скорости вращения колес.

Ремонт редуктора заднего моста

Конструкция заднего моста автомобилей ВАЗ, Газель, Соболь и подобных, подразумевает наличие в нем редуктора. Это узел выполняет передачу крутящего момента, меняет его направления. Все это возложено на многочисленные шестерни, подшипники, дифференциалы.

Неисправности редуктора заднего моста

Как и любая другая сложная деталь в автомобиле, редуктор заднего моста нуждается в периодическом обслуживании, а так же ремонте изношенных частей.

Признаком неисправности редуктора может служить:

1. повышенный шум от заднего моста. Может быть вызван деформацией балки, износом полуосей и шестерен, утечка масла. Если шум появляется непосредственно после того, как был произведен ремонт редуктора заднего моста, виной тому неправильная регулировка;
2. шум при разгоне автомобиля может служить сигналом износа подшипников дифференциала, повреждением подшипников полуосей, низким уровнем смазки в редукторе;
3. шум при разгоне и торможении двигателем. Разрушены, либо сильно изношены подшипники ведущей шестерни, неправильные зазоры между зубьями шестерней главной передачи;
4. шум при поворотах говорит об износе подшипников полуосей, задирах на поверхности оси сателлитов, а так же причиной может быть тугое их вращение;
5. стук в момент начала движения. Увеличен зазор в шлицевом соединении вала ведущей шестерни и фланца, увеличенный зазор шестерен главной передачи, разбито отверстие под ось сателлитов в дифференциале.

Для выявления неисправности редуктора заднего моста на ранней стадии, рекомендуется периодически производить его осмотр на предмет утечки масла, внешних повреждений и деформаций, прислушиваться к посторонним стукам и шумам.

Определение неисправности редуктора на ранней стадии, позволит сэкономить весьма солидную сумму. В случае выхода из строя одного узла, обязательно ведет к поломке и других деталей. Так масло, вытекшее из моста по причине течи сальника, повлечет за собой замену главной пары.

Из-за износа подшипников появляется люфт в редукторе заднего моста, который пагубно скажется на дифференциалах. Следует перебирать мост после 100-150 тысяч пробега, для выявления и замены изношенных шестерен, разбитых подшипников.

Ремонт заднего редуктора

Ремонтом и регулировкой редуктора должны заниматься люди компетентные, понимающие как это устроено и работает. Ведь если неправильно отрегулировать редуктор после ремонта, то спустя совсем небольшой срок, вновь может понадобиться замена тех или иных деталей.

Тем не менее, давайте вкратце рассмотрим процедуру разборки редуктора заднего моста, на примере автомобиля Газель.

Разборка редуктора моста

На зажатом в тисах редукторе откручиваются болты, которыми крепятся стопорные пластины, после чего пластины снимаются. Крышки подшипников перед снятием лучше всего пометить, дабы избежать путаницы при сборке, то же самое делаем с наружными обоймами подшипников. Сами подшипники осматриваем на предмет пригодности дальнейшего их использования.

Люфт шестерней полуосей не должен превышать 0,5 мм, если он больше, то, скорее всего, потребуется заменить коробку дифференциала. Дальше нужно открутить планетарную шестерню, выбить и вытащить ось сателлитов.

Извлекаем из корпуса ведущий вал и выбиваем внутренние кольца роликового подшипника через выколотку или подкладку из мягкого металла. После тщательного осмотра всех деталей, выбраковываем имеющие сколы, трещины.

Сборка

В том случае, если все детали редуктора остались прежними, то можно ограничиться заменой сальника и распорной втулки. Если какие-то элементы главной пары подвергались замене, то необходима новая распорная шайба. На вал запрессовывается внутренняя обойма подшипника, и после установки новой распорной втулки он устанавливается в корпус редуктора. Установив новый сальник и надев фланец, затягиваем все это новой гайкой. Устанавливаем на место дифференциал, закручиваем крышки подшипников.

Регулировка

Ответ на вопрос, как отрегулировать редуктор заднего моста, весьма не прост, и требует определенных навыков. Неверная регулировка после сборки, сведет на нет все ваши усилия после ремонта. Поэтому, если вы полностью не уверены в своих силах, рекомендуем обратиться в специализированный сервис, где регулировку произведут специалисты, с использованием специального оборудования.

Мы не будем описывать в данной статье весь процесс регулировки, наиболее полное и наглядное руководство содержится в видеоролике.

Часто встречаемые неисправности

В большинстве случаев разобрать редуктор требуется для замены сальника. Как и все прокладки из резины, он нередко начинает протекать, так как:

• утрачивает с течением времени эластичность;
• может иметь заводской брак;
• изначально неправильно был установлен.

О проблемах с сальником говорят, в частности, следующие признаки:

• у заднего моста периодически обнаруживаются пятна масла;
• у хвостовика редуктора образуется люфт (всегда радиальный).

О том, что задний мост неисправен, также вам подскажет нетипичный шум, доносящийся со стороны багажника

Здесь важно выяснить, при какой скорости он возникает. Для этого:

• разгонитесь до 20 км;
• продолжайте плавно ускорятся до 90;
• зафиксируйте обороты мотора на момент появления шума;
• газ отпускайте, однако передачу не включайте;
• в процессе торможения силовой установкой следите за характером звуков.

Точно говорит о поломке редуктора следующий тест:

• разгоните ВАЗ-2107 до 100 км;
• выставьте «нейтраль»;
• отключите зажигание.

Если и при этом гудение будет слышно, то виноват именно редуктор.

Как разобрать задний мост автомобиля Газель

Основные неисправности главной передачи:

— Изношены подшипники редуктора заднего моста, нарушен их преднатяг, ослабла посадка (равномерный шум со стороны заднего моста)

— Изношены зубья шестерен главной передачи, нарушен боковой зазор в зацеплении, задиры на зубьях — вой со стороны заднего моста, уменьшающийся или исчезающий при снижении нагрузки (отпускании педали «газа»)

Разборка заднего моста

Работать удобнее на смотровой канаве вдвоем.

Сливаем масло (см. Как заменить масло в редукторе заднего моста газели).

Отсоединяем от заднего моста карданную передачу (см. Как снять карданный вал автомобиля Газель).

Очищаем картер главной передачи от грязи.

Вынимаем полуоси с обеих сторон автомобиля (см. Как снять задние колеса и полуоси автомобиля Газель).

Ключом или головкой «на 14» отворачиваем десять болтов крепления редуктора к балке заднего моста.

Вынимаем редуктор из балки, при этом стараясь не повредить прокладку.

Для удобства работы устанавливаем редуктор на стенд.

Снимаем фланец ведущей шестерни с манжетой.

Кернером помечаем взаимное положение крышек подшипников дифференциала и их гаек, а также самих крышек относительно картера.

Снимаем фланец ведущей шестерни с манжетой. Ключом «на 12» отворачиваем болты стопорных пластин

Снимаем стопорные пластины

Ключом или головкой «на 17» отворачиваем болты крышки подшипника

Снимаем крышку. Аналогично снимаем вторую крышку.

Специальным ключом или большой отверткой отворачиваем регулировочные гайки подшипников

Снимаем регулировочные гайки

Снимаем коробку сателлитов с ведомой шестерней.

Если подшипники не заменяются, помечаем их наружные кольца, чтобы при сборке установить их на прежние места.

Ведомая шестерня устанавливается на коробку сателлитов только в одном положении, поэтому, чтобы упростить сборку, помечаем взаимное положение шестерни и корпуса.

Ключом или головкой «на 17» отворачиваем 10 болтов крепления шестерни.

Легкими ударами молотка через выколотку из мягкого металла сбиваем шестерню с коробки сателлитов и снимаем ее.

Для лап съемника на коробке сателлитов предусмотрены специальные выемки.

Устанавливаем специальный съемник

Съемником снимаем внутренние кольца подшипников.

Аналогично снимаем второй подшипник.

При отсутствии съемника вставляем зубило между торцом внутреннего кольца подшипника и коробкой дифференциала.

Нанося удары по зубилу, сдвигаем внутреннее кольцо подшипника.

В образовавшийся зазор вставляем две мощные отвертки (или монтажные лопатки)

Спрессовываем внутреннее кольцо подшипника с сепаратором и роликами.

Кернером помечаем взаимное положение частей коробки дифференциала и осей сателлитов.

Ключом «на 13» отворачиваем восемь болтов, соединяющих части коробки дифференциала

Осторожно постукивая молотком через мягкую выколотку

разъединяем коробку.

Вынимаем из снятой половины коробки полуосевую шестерню

Вынимаем опорную шайбу.

Вынимаем оси вместе с сателлитами и их шайбами

Снимаем с осей сателлиты и шайбы

Снимаем вторую полуосевую шестерню

Снимаем опорную шайбу.

Вынимаем ведущую шестерню из картера редуктора (ее можно выбить ударами молотка через проставку из мягкого металла по торцу вала) и внутреннее кольцо переднего подшипника.

Снимаем распорное кольцо.

Спрессовываем с хвостовика шестерни внутреннее кольцо заднего подшипника

Снимаем регулировочное кольцо ведущей шестерни

Выколоткой выбиваем внешнее кольцо переднего подшипника

Вынимаем кольцо.

Аналогично выбиваем внешнее кольцо заднего подшипника

Перед сборкой промываем все детали в керосине или дизельном топливе и осматриваем их

На деталях недопустимы любые трещины. На зубьях шестерен не должно быть задиров, выкрашиваний и сильного износа.

Подшипники должны вращаться легко без щелчков и заеданий. На роликах и кольцах недопустимы выкрашивания, сколы и сильный износ.

Сепараторы подшипников не должны иметь разрывов и деформаций.

Поврежденные и изношенные детали заменяем. В любом случае после пробега более 100 тыс. км рекомендуем заменить подшипники, независимо от их состояния.

При разборке моста обязательно нужно помечать детали, особенно наружные кольца подшипников. И при сборке руководствоваться статьей по регулировке натяга и пятна контакта шестерен. Статья – Регулировка редуктора моста ГАЗ-2705

Некоторые водители жалуются, что быстро разбивает подшипники или шестерни зубчатой пары быстро выходят из строя. Во всем как обычно, виновна невнимательная сборка, и подгонка деталей.

И еще правильная обкатка деталей. Обязательно после сборки нужно обкатать детали редуктора моста. Не давать чрезмерной нагрузки в первые 2 тыс. км пробега после сборки.

Причины появления гула в редукторе

Ряд причины, которые вызывают гул и приводят к разрушению редуктора:

• износ подшипников;
• износ главной пары;
• ослабление гайки хвостовика.

Про износ подшипников особенно говорить нечего, а вот про износ шестерни главной пары, тут есть на что обратить внимание. К ускоренному износу рабочей поверхности трущихся зубьев шестерни может привести неправильно подобранное масло

Вследствие чего на рабочих (трущихся) поверхностях не образуется масляный клин, который защищает их от износа. Шестерни главной пары контактируют между собой не только воздействием давления, но и скольжения между собой

Поэтому правильное подобранное масло и образование масляного клина очень важное условие в работе этого узла

Также к ускоренному износу подшипников и шестерни главной пары приводит:

• потеря уровня масла в редукторе;
• попадание воды в редуктор.

Потеря уровня масла в редукторе обычно происходит через сальники, поэтому периодически рекомендуем обращать внимание на парковочное место на наличие масляных пятен, которые говорят о наличии проблемы. Сальники в редукторе необходимо заменить в такой ситуации, но не стоит доверять эту работу первому попавшемуся автосервису

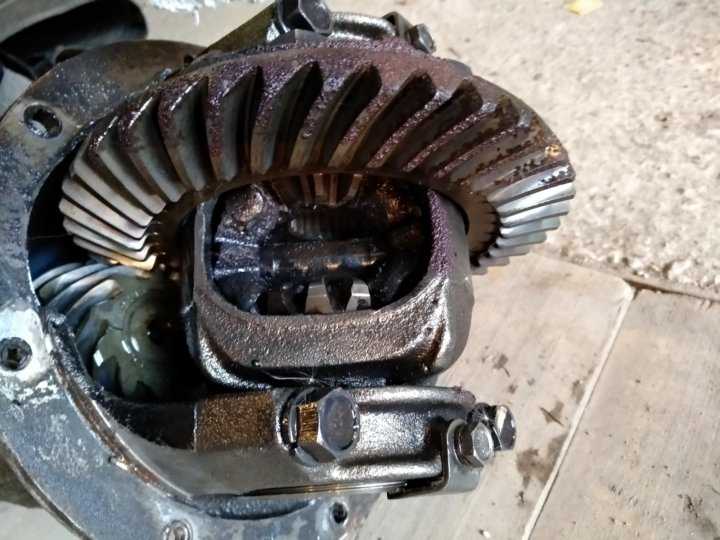

Многие сервисы пробуют ремонтировать редукторы, но не все знают тонкости и нюансы для правильной сборки и настройки узла. Конструктивно все выглядит просто: две шестерни (ведущая и ведомая), дифференциал, несколько подшипников и пожалуй это все на первый взгляд

Но, нужно знать еще кое-что важное при работе узла, прежде чем браться за ремонт, а именно все необходимые зазоры при работе трущихся поверхностей. Это очень важная тонкость, от которой завит ресурс (срок службы) запчасти

Попадание воды в редуктор чаще всего происходит через сапун, когда автомобиль заезжает в глубокую лужу или водоем. В воде происходит охлаждение редуктора и сжатие воздуха внутри, вследствие чего вода всасывается через сопун внутрь. Попадание воды в масло приводит к потере смазывающей способности и следствие этого, детали подвергаются повышенному износу.

Также распространенная проблема и причина поломки редукторов, это раскрученная гайка хвостовика. Вследствие этого появляется люфт вдоль оси входного вала, приводящий к разрушительным последствиям. В процессе эксплуатации люфт увеличивается, и в конечном итоге вал упирается в дифференциал и разрушает его.

ВАЗ 2107: замена редуктора заднего моста

Ваз 2107, последний представитель классики, на котором устанавливался задний привод. Имел он, такое же строение, как и у предшественников: редуктор, карданная передача, задняя ось и т.д. На более новых моделях, ВАЗ 2108, 2109, 2110, вместо редуктора, устанавливались, так называемые ШРУСы, которые, за длительное время своей эксплуатации, показали себя менее выносливыми.

Вообще, редуктор считается одним из самых крепких механизмов в автомобиле. Но, как говорится, нет ничего вечного, и рано или поздно, данный механизм нужно будет подвергать ремонту или замене. Так вот, давайте рассмотрим процедуру замены редуктора ВАЗ 2107, своими руками.

Назначение и принцип действия редуктора

Задний редуктор «семёрки» — это передаточное звено между осями задних колёс и двигателем. Его назначение состоит в том, чтобы передавать крутящий момент с коленвала двигателя на задние колёса с одновременным преобразованием частоты вращения полуосей.

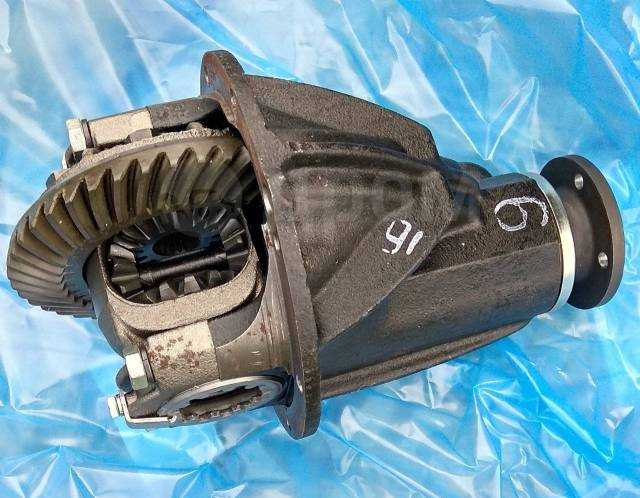

Задний редуктор — передаточное звено между двигателем и задними колёсами «семёрки»

Кроме того, редуктор должен уметь распределять крутящий момент в зависимости от нагрузки, приложенной к левому или правому колесу.

Принцип работы

Вот основные этапы передачи крутящего момента от мотора к редуктору:

• водитель запускает двигатель, и коленвал начинает вращаться;
• с коленвала крутящий момент передаётся на диски сцепления автомобиля, а затем уходит на первичный вал коробки скоростей;
• когда водитель выберет нужную передачу, крутящий момент в коробке скоростей переходит на вторичный вал выбранной передачи, а оттуда — на карданный вал, соединённый с коробкой скоростей специальной крестовиной;
• кардан соединён с редуктором заднего моста (поскольку задний мост располагается далеко от двигателя, кардан «семёрки» представляет собой длинную вращающуюся трубу с крестовинами на концах). Под действием кардана начинает вращаться основной редукторный вал;
• вращаясь, редуктор распределяет крутящий момент между полуосями задних колёс, в результате начинают вращаться и задние колёса.

Устройство

Редуктор – один из основных механизмов, входящих в конструкцию заднего моста. Он отвечает за передачу крутящего момента от коробки передач, до ведущих колес. В его устройство входят:

• Две основных шестерни: ведущая и ведомая;
• Ось, с расположенными на ней сателлитами;
• Шестеренка полуоси;
• Стопорная пластина;
• Коробка дифференциалов;
• Регулировочный винт;
• Картер;
• Кожух редуктора.

Стоит обратить внимание, что все детали данного механизма, в основном, находятся в постоянном движении, и подвергнуты нагреванию. Именно по этой причине, они требуют специальной техники и условий эксплуатации, иначе замена данного узла понадобится Вам очень незамедлительно

Конструкционные особенности редуктора заднего моста

Передача крутящего момента от главного вала происходит при помощи шестерён или зубчатых колёс. Ведущий вал и прилегающий к нему валы размещены под различными углами, поэтому шестерни имеют нестандартную форму и называются коническими. Конические шестерни позволяют передавать вращение и при этом создавать меньше шума, чем при использовании обычных. Для того чтобы редуктор действовал как единый механизм и понижал скорость вращения, требуется чтобы ведущие шестеренки и ведомые различались по размеру.

При соблюдении данного правила вращение на полный оборот ведущего вала приведет к неполному вращению ведомого вала либо провороту на несколько оборотов. В вездеходах существенно снижается скорость вращения, так как транспорт нуждается в более медленном передвижении для предотвращения застревания на сложных грунтах и территориях.

Неисправности

Причины появления неисправностей

Редуктор заднего моста – сложный механизм, состоящий из большого числа элементов. Неисправность любого из них может привести к выходу из строя всей системы.

1. Перегруз системы. Одной из самых распространенных причин выхода из строя редуктора заднего моста является частое превышение положенной нагрузки на автомобиль. Например, при буксировке тяжелых транспортных средств или других грузов. Во время буксировки нагрузка на все элементы системы существенно увеличивается.
2. Люфт в крестовинах. Многие автомобилисты отмечают, что через 5-6 лет эксплуатации авто в крестовинах появляется люфт. Это происходит из-за повышенной детонации двигателя, не отрегулированного зажигания и возникающих в связи с этим толчков и ударов. Поэтому в ходе ремонта проводят диагностику всех элементов ходовой части и не ограничиваются заменой передаточного механизма.
3. Отсутствие смазки. Если в редукторе заднего моста нет масла, то его может заклинить, из-за перегрева. Могут лопнуть стальные части или сломаться зубья на шестеренках. Чтобы избежать подобных проблем, необходимо держать уровень смазки под контролем.
4. Выработка подшипников, расположенных в «чулках». Эта неисправность появляется после долгих лет эксплуатации автомобиля. Она может спровоцировать искривление валов и разрушение зубчатых передач. В результате редуктор заднего моста будет не пригоден для ремонта.

Признаки неисправностей

О проблемах, связанных с работой редуктора заднего моста, вы узнаете по характерному шуму:

1. Усиленный шум моста. Возможно, деформировалась балка, износились шестерни и полуоси, понижен уровень масла или наблюдается его утечка. Шум, появившийся сразу после ремонта, является следствием неправильной регулировки.
2. Шум во время разгона. Если шум появляется во время разгона автомобиля, значит изношены или повреждены подшипники дифференциала, либо полуосей. Еще одна возможная причина – недостаток смазки в редукторе.
3. Шум во время разгона и торможения. Если шум появился не только во время разгона, но и при торможении автомобиля, значит, износились или разрушены подшипники ведущей шестерни. Возможно, в шестернях главной передачи нарушены зазоры.
4. Шум на поворотах. Если вы заметили появление шума на поворотах, значит, в автомобиле неисправны подшипники полуосей. Возможные причины – задиры на поверхности сателлитов или их слишком тугое вращение.
5. Стуки в начале движения. Скорее всего, увеличен зазор шлицевого соединения вала ведущей шестерни с фланцем. Также вероятно, что в отверстие для оси сателлитов, расположенное в дифференциале, изношено.

Тестовые испытания автомобиля

Тест 1. Начните движение по шоссе со скоростью 20 км/ч, затем плавно увеличивайте скорость до 90 км/ч. Одновременно прислушивайтесь к звукам, которые издает автомобиль на разной скорости. Отпустите педаль управления дроссельной заслонкой и, не притормаживания, погасите скорость двигателем. Следите за изменением шума.

Тест 2. Во время движения со скоростью 100 км/ч переключите рычаг в нейтральное положение, выключите зажигание и свободно катитесь до полной остановки. Следите за изменением шума на разных скоростях замедления.

Тест 3. Автомобиль в неподвижном положении, на ручном тормозе. Запустите двигатель машины и, постепенно увеличивая обороты, прислушайтесь к возникшим шумам. Если вы слышите такой же шум, как при испытании №1, значит их источником является не редуктор, а другие узлы автомобиля.

Тест 4. Если шум, выявленный на испытании №1, не повторился на испытаниях №2 и №3, значит, он исходит от редуктора. Чтобы окончательно в этом убедиться, поднимите задние колеса машины, запустите двигатель и переключитесь на четвертую передачу. Это позволит вам убедиться, что источником шума является именно редуктор, а не подвеска или кузов.

Как избежать преждевременного выхода редуктора моста из строя? Нужно следить за уровнем масла, прислушиваться к шумам и стукам в автомобиле, визуально осматривать мост на предмет течи и внешних повреждений балки.
