Разбираем коробку передач в автомобиле Газель
Для ремонта коробки передач газели нужно снять коробку передач. В начале, автомобиль устанавливается на эстакаду или смотровую яму, чтобы обеспечить удобный доступ к коробке передач. Затем отсоединить от коробки передач рычаг переключения передач. Внутри кузова резиновый уплотнитель пола к рукоятке рычага. Далее снимается резиновый защитный уплотнитель с колпака горловины механизма переключения передач, отворачивается колпак и достается рычаг из горловины. Затем нужно слить масло из коробки. Отсоединяется карданный вал, гибкий трос провода выключателя света заднего хода и датчика скорости.
Затем отворачиваются два болта крепления рабочего цилиндра к картеру сцепления. Далее поднимается рабочий цилиндр с толкателем вверх, не отсоединяя его от трубопровода. Затем снимается вилка выключения сцепления.
Далее нужно отвернуть болты крепления к картеру коробки передач и трубам глушителя. Далее снимается соединительный кронштейн подвески глушителя, отворачиваются гайки крепления задней опоры к коробке передач. Затем отсоединяют поперечину от кронштейнов лонжеронов. Далее отворачиваются гайки шпилек крепления коробки.
При ремонте нужно разобрать детали коробки и тщательно промыть детали. Затем внимательно осмотреть детали на наличие разрывов прокладок, сминания, износа сферической головки рычага, трещин на крышках, сколов на боковых поверхностях, разбалтывания штифтов, износов на лапках вилок переключения.
Затем заменяются поврежденные детали. И коробка собирается обратным образом тому, как была разобрана. Теперь можно устанавливать её на место.
Ремонт КПП автомобиля ГАЗ 3302, ГАЗ 2705
Advertisement
Коробка переключения передач – это составляющая трансмиссии. Она изменяет передаточное число и крутящий момент, передаваемый от двигателя на приводные колеса автомобиля. Коробка переключения передач имеет весьма внушительный ресурс работы и способна безотказно функционировать в течение всего срока эксплуатации автомобиля. Но для этого необходимо своевременное и качественное обслуживание КПП.

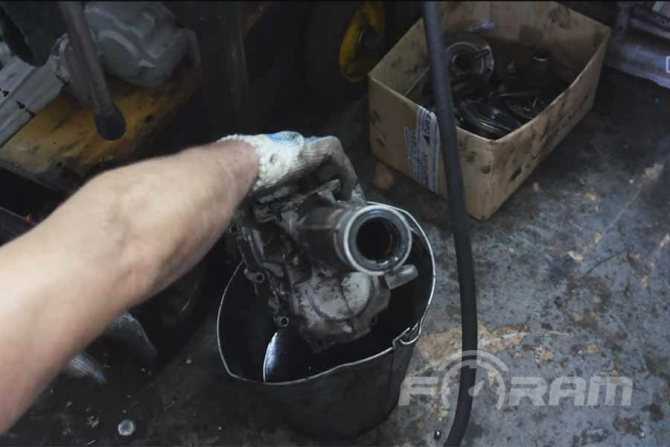

Сегодня мы будем разбирать коробку передач автомобиля Газель. Сольем масло. Для этого понадобится шестигранник на 12 мм. Если на пробке обнаружена стружка – значит, в коробке передач есть износ.
Advertisement
Производитель рекомендует заливать 1,2 л. масла в коробку передач, но мы рекомендуем лить минимум 1,5 л., для избежания «масляного голодания» на пятой передаче, во время перегруза.

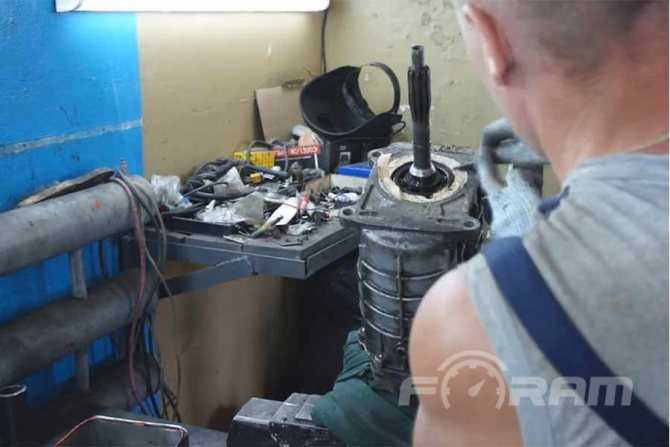

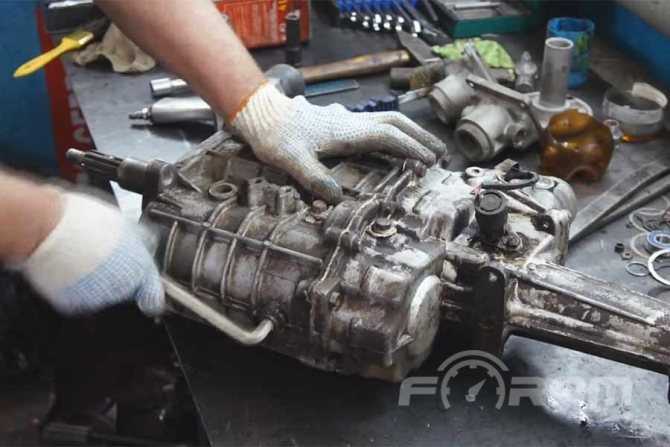

Разбираем коробку передач. Для удобства зажмем её в тисках хвостовиком вниз, под углом.

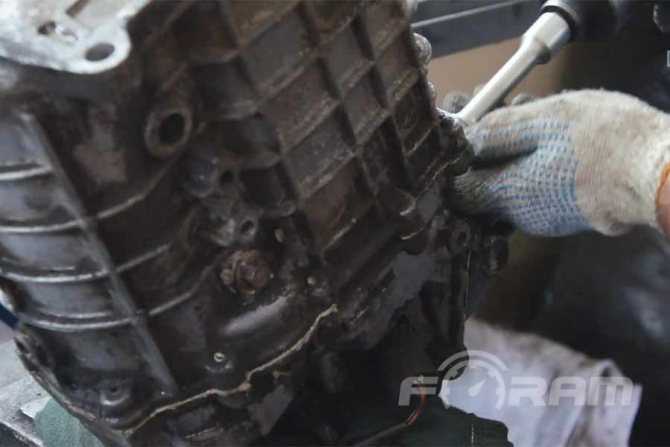

Откручиваем головкой на 12 мм все болты, начиная с переднего фланца и первичного вала, затем крышку рычага КПП. Болты соединения корпуса коробки удобнее откручивать головкой с «карданчиком».
Головкой на 13 откручиваем болты крепления шестерни задней передачи.
Снимаем фланец первичного вала и счищаем остатки прокладки с герметиком на корпусе.
Далее необходимо снять стопорное кольцо, иначе не удастся располовинить коробку.
Снимаем верхнюю половинку корпуса.
Отворачиваем вилки. Пассатижами вынимаем шток включение передач.
Advertisement
Будьте осторожны, могут выпасть подшипники. Первым снимаются крайние штоки, затем центральный. На нём есть дополнительный шток фиксации.
При износе штока замене подлежит только рабочая часть. Целиком менять шток нецелесообразно.

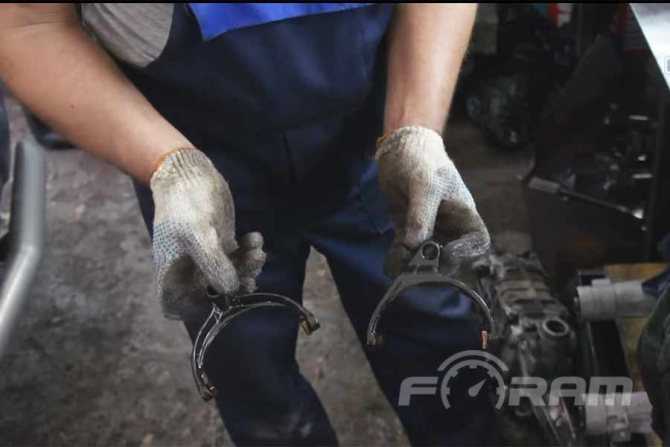

Снимаем вилки и смотрим износ «сухариков» — если хорошие, оставляем.
Следующую операцию необходимо проводить с помощником. Узкогубцами отжимаем стопор и держим, поднимая блок шестеренок до момента, выхода из сцепления.

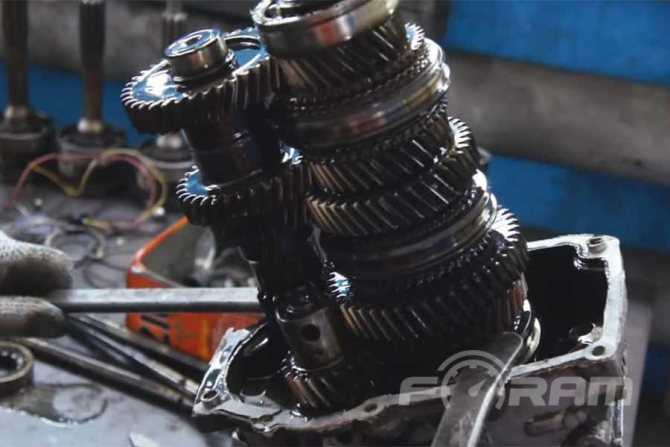

Вынимаем блок шестерён и начинаем осмотр, если на шестернях обнаружены сколы их необходимо заменить.
При разборе «коробки» рекомендуем заменить сальники первичного вала и сальники хвостовика.

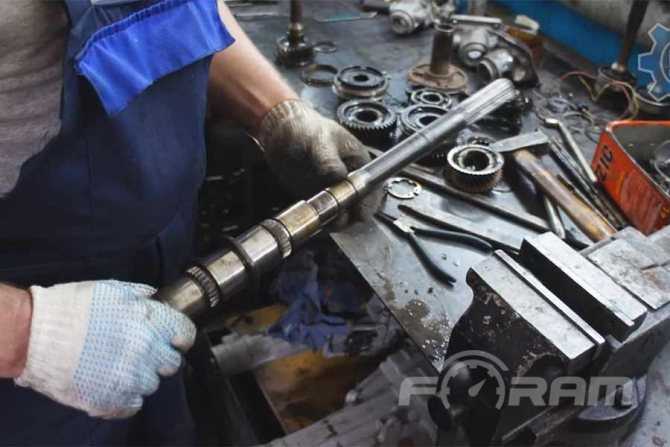

Снимаем первичный вал. Внутри вала находится 14 роликов, которые крутятся на валу. Для замены подшипника необходимо снять стопорное кольцо.

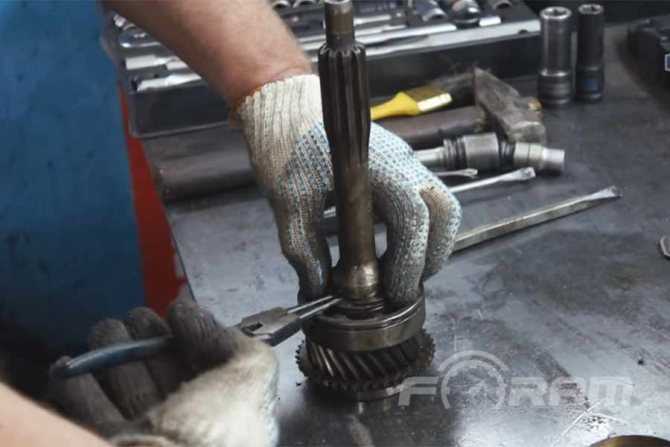

Так как подшипник посажен на вал, его оттуда необходимо выбить. Все остальные передачи разбираются по аналогии. Снимается стопорное кольцо, извлекаются шестерни, проводится осмотр на сколы.
После окончанию ремонта сборка осуществляется в обратном порядке.
Advertisement
Конструкция заднего моста автомобиля ГАЗ-3110
Задний мост с неразрезной балкой.
Балка состоит из чугунного картера 15 с запрессованными в него кожухами полуосей, в которые вставлены полуоси 13 полуразгруженного типа.
Фланцы кожухов полуосей имеют гнезда, где размещаются подшипники 2 полуосей. К фланцам кожухов полуосей крепятся тормозные щиты задних тормозов с тормозными механизмами.
В верхней части левого полуосевого кожуха установлен сапун 14, чтобы не допустить создание избыточного давления в полости картера.
С задней стороны картера есть люк, через который монтируются узлы главной передачи. Главная передача – гипоидная, с передаточным числом i = 3,9.
Снаружи люк закрыт штампованной крышкой 11. Герметизация картера и крышки обеспечивается паронитовой прокладкой, установленной между ними.
В крышке есть маслозаливная пробка 9, а в нижней части картера установлена маслосливная пробка 4.
Вал ведущей шестерни 21 установлен в передней части картера на двух роликовых конических подшипниках.
Передняя часть вала шлицевая, на нее устанавливается снаружи фланец 23 ведущей шестерни.
Для герметичности в передней части картера установлен сальник 24.
Между задним подшипником 27 и торцом ведущей шестерни находится регулировочное кольцо 28, которое обеспечивает необходимый монтажный размер, компенсирующий погрешности при обработке ведущей и ведомой шестерен для достижения оптимальной глубины зацепления зубьев шестерен главной передачи.
Между передним подшипником 25 и буртиком вала ведущей шестерни установлены распорные кольца 26 , подбором толщины которых обеспечивается необходимый преднатяг подшипников ведущей шестерни.
Преднатяг подшипников достигается затяжкой корончатой гайки на резьбовом конце вала ведущей шестерни с определенным моментом и проверяется по величине усилия поворота фланца ведущей шестерни.

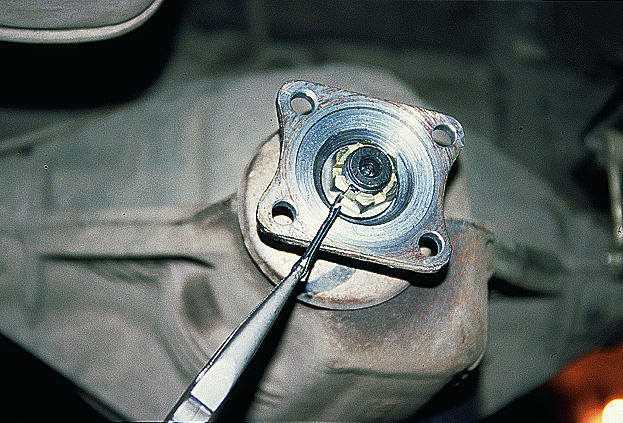

Корончатая гайка 22 стопорится шплинтом. В данной конструкции применен дифференциал шестеренчатого типа. Коробка 20 дифференциала неразъемная.
К ней болтами и гайками крепится ведомая шестерня 16. Головки крепежных болтов относительно резьбовой части имеют эксцентричную форму.
В теле ведомой шестерни есть отверстия с углублениями аналогичной формы. При монтаже ведомой шестерни болты устанавливают так, чтобы их головки полностью вошли в углубления.
Такая установка позволяет фиксировать болты от проворачивания при монтаже (демонтаже) ведомой шестерни к коробке дифференциала.
В коробке 20 дифференциала установлены две полуосевые шестерни 10 и два сателлита 18, находящиеся в постоянном зацеплении.
Между коробкой дифференциала, торцами шестерен и сателлитов установлены опорные шайбы 8 и 19.
Сателлиты вращаются вокруг оси 17, зафиксированной в коробке дифференциала стопором. На цапфы коробки дифференциала напрессованы роликовые конические подшипники 7.
В картере балки имеются посадочные гнезда для установки дифференциала и резьбовых регулировочных гаек 5 подшипников дифференциала.
Дифференциал в сборе с ведомой шестерней и подшипниками крепится к картеру балки двумя крышками посредством болтов.
На заводе- изготовителе гнезда в картере и крышках 6 подшипников обрабатываются вместе, поэтому крышки 6 не взаимозаменяемы.
Регулировочными гайками 5 обеспечивается необходимый боковой зазор между шестернями главной передачи и преднатяг подшипников коробки дифференциала.
Регулировочные гайки фиксируются от перемещения стопорными пластинами 12, которые крепятся к крышкам болтами.
Полуось шлицевой частью установлена в полуосевую шестерню.
Наружная часть полуоси через шариковый подшипник 2 опирается на гнездо подшипника, имеющееся во фланце кожуха полуоси.
Для добавления смазки в подшипник предусмотрена колпачковая масленка 3, установленная на фланце полуоси.
Гнездо подшипника имеет дренажную щель для стока трансмиссионного масла, которая предотвращает попадание просочившегося масла на детали тормозного механизма.
Между наружным кольцом подшипника и торцом гнезда подшипника установлено пружинное кольцо 31.
От осевого перемещения подшипник фиксируется запорной втулкой 30, которая запрессовывается на полуось в нагретом состоянии.
Внутри кожуха полуоси есть гнездо, куда запрессовывается резиновый сальник 29.
Между фланцем полуоси и подшипником установлен корпус 1 наружного сальника с набивкой.
Детали корпуса наружного сальника собраны в пакет и стянуты двумя винтами.
Между корпусом наружного сальника и фланцем полуоси установлена уплотнительная бумажная прокладка.
Корпус наружного сальника полуоси крепится к фланцу кожуха четырьмя болтами и фиксирует полуось от осевого перемещения.
Фланец полуоси имеет пять резьбовых отверстий для болтов крепления колеса.
Ремонт гидроусилителя руля (ГУР) своими руками » АвтоНоватор
Ремонт гидроусилителя руля — задача сложная, а работа кропотливая. Статья рассчитана на тех автолюбителей, которые знакомы с устройством основных систем автомобиля.
Подготовка к ремонту гидроусилителя руля
Многие, наверняка, знают, как снять ГУР с машины и установить его обратно по окончанию работ. С чего нужно начинать?
1. Очистите грязь с гидроусилителя, чтобы она не оказалась в полостях агрегата при отсоединении шлангов.
2. Откачайте из бачка насоса столько жидкости, сколько получится (желательно побольше).
3. Взяв шестигранник «6», открутите снизу машины винты муфты рулевого вала. Не забудьте перед этим пометить креном её положение относительно вала гидроусилителя.
4. Сдвиньте со шлицев эластичную муфту при помощи монтировки.
5. Отсоедините от сошки рулевые тяги съёмником.
6. Машину отдомкратьте, а левое переднее колесо снимите.
7. Взяв торцовый ключ на «15», ослабьте со стороны арки колеса три болта крепления гидроусилителя к лонжерону, сняв два из них.
8. Подставьте под штуцеры шлангов ёмкость и по очереди отсоединяйте их, чтобы стекла жидкость.
9. Шланги и штуцеры загерметизируйте хотя бы тряпкой.
10. Придерживая гидроусилитель снизу машины одной рукой, открутите тот болт, что остался, и не уроните на ногу редуктор.
11. Перед разборкой редуктора тщательно отмойте его.
Технология ремонта гидроусилителя руля
Многие специалисты настоятельно рекомендуют перечитать статьи о гидроусилителях руля конкретно для вашего автомобиля. Некоторые гидроусилители разбираются почти полностью, за исключением пары «шариковая гайка — винт рулевого вала», другие — лучше не трогать. Хотя даже если вы случайно вывернули из гайки винт, а шарики попали в полость редуктора, — просто не растеряйте их.
Этапы ремонта гидроусилителя руля:
1. Для разборки детали возьмите очень прочный шестигранник на «6», а также обычный старый поднос, в который начнёт сливаться АТФ.
2. Снимите предварительно со штуцера заглушки и поднимите ГУР над ведром, вращая сошку, чтобы слить жидкость.
3. Далее снимите вал сошки и открутите четыре болта, посаженных на фиксирующую мастику, а оттого довольно сложно откручивающихся.
4. Открутите контргайку регулировочного винта, а затем, вращая винт, вкрутите его в редуктор, чтобы вытолкнуть вал вместе с крышкой редуктора и сошкой.
5. Если не нужно устранять люфт вала сошки или заменять манжету, то эту сошку можно оставить в покое и не снимать. Открутите пробку обратного клапана.
6. Достаньте пружину, а клапан вытряхните.
7
Открутите болты крышки и, осторожно поворачивая вал, добейтесь, чтоб он слегка вытолкнул из корпуса крышку. Смотрите, не выкрутите вал из шариковой гайки
8
Подденьте образовавшуюся щель и вытащите вал вместе с крышкой и поршнем из редуктора
8. Подденьте образовавшуюся щель и вытащите вал вместе с крышкой и поршнем из редуктора.
9. Демонтируйте шариковую гайку, выкрутив вал и собрав шарики.
10. Отпустите контргайку и открутите подшипник.
11. Вытащите из корпуса поршня корпус гайки и подшипники. Далее разберите гайку, отогнув контровку болтов. Открутите их, скобу снимите, как и обе части канала шарикопровода.
12. Ищем причину поломки. Причин люфта ГУР может быть несколько: зазоры в паре «вал-шариковая гайка», в подшипниковом узле вала (в крышке), а также в подшипниковом узле шариковой гайки в самом корпусе поршня.
13. Отрегулируйте зазоры. Образовались они, к слову, из-за банального ослабления резьбовых соединений, которые удерживают подшипниковые узлы. Если люфт обнаружен в узле вал-крышка, то отпустите контргайку и затяните её так, чтобы люфт исчез, но без фанатизма. Не забудьте проводить «операцию» в чистоте, то есть вычищенная деталь должна сиять.
Если вы проделываете эту работу впервые, то не поленитесь достать подробные чертежи ГУР или взять листы бумаги и выкладывать каждую запчасть на отдельном листочке, ставя на нём номер. Идеально проводить работу за большим столом. Так вы точно ничего не потеряете и соберёте ГУР без ошибок, да с рулём и не шутят, ведь это — ваша безопасность на дороге, как и ваших близких.
14. Соберите редуктор в обратном порядке, не забыв смазать детали «АТФкой».
Удачи вам, автомобилисты, в ремонте гидроусилителя руля!
Основные проблемы карданного вала, возникающие в автомобиле Волга 31105
Существует несколько главных проблем в работе вала, которые классифицируются по признакам затруднения работы автомобиля.
- Переключая скорость передачи возникает резкий глухой стук. Это может свидетельствовать в первую очередь о том, что подшипники потеряли свои свойства и их нужно заменить, либо же шипы крестовины или шлицевого соединения пришли в негодность и так же требуют замены. Чтобы устранить эту проблему, достаточно проверить зазор в подшипниках. Если радиальные замеры превышают показатель 0,1 мм, то подшипник заменяют на новый. Стуки могут возникать так же при ослаблении креплений самого вала к осям. Для того, чтобы их подтянуть, нужно осмотреть болты, которыми вал крепиться и при помощи ключей подтянуть их.
- Повышенный шум в промежуточной опоре — это означает, что неисправен подшипник и необходимо произвести замену опоры в сборе.
- Высокий уровень вибраций машины Волга 31105 — данная проблема наиболее широко распространённая и ей предшествует несколько причин:
- смещена балансировочная пластина — эту проблему поможет динамическая балансировка, выполняемая на любой СТО;
- шлицевое соединение собрано неверно и части передающей детали не совпадают — следует собрать детали, согласно меткам, которые на них расположены;
- ослабление промежуточной опоры к поперечине — необходимо подтянуть соответствующие болты, которые отвечают за крепления опоры;
- неисправность шарниров — решить проблему поможет только их полная замена;
- дефект трубы карданного вала — если труба имеет вмятины или излишне изогнута, необходимо замерять вибрацию, и если её колебания выше 0,8 мм спасёт только индивидуальный подгон при помощи динамической балансировки.
Замена двигателя ЗМЗ 402 на ЗМЗ 406
Произвести замену 402-ого мотора на 406-ой в общем-то несложно, и это вполне можно сделать самостоятельно. Но прежде, чем приступить к работе, необходимо приобрести все необходимое для замены. С наименьшими переделками устанавливается карбюраторный 406-ой ДВС. Что необходимо иметь, чтобы переставить мотор:
- Сам двигатель в сборе с навесным оборудованием – стартером, генератором, механическим бензонасосом, карбюратором, впускным и выпускным коллектором, с 2-мя катушками зажигания;
- Приемную трубу глушителя, она не подходит от ЗМЗ 402;
- Электронный блок управления системой зажигания;
- Пучок электропроводки для подсоединения ЭБУ и датчиков на двигателе;
- Рабочий цилиндр сцепления, другую трубку сцепления со шлангом.
Сам двигатель по креплениям подходит один в один, коробка тоже встает по местам без переделки.
Готовый к установке на Газель мотор ЗМЗ 406
Электронный блок управления двигателем крепится в тюнингованном салоне Газели. Скорее всего, придется помудрить с патрубками радиатора, но здесь каких-либо серьезных доработок не потребуется.
Ремонт рулевой Газель своими руками
Как своими силами осуществить ремонт рулевой Газель в гаражных условиях? Расскажем об этом, иллюстрируя сказанное картинками и видео.
Работать нужно планомерно и аккуратно.
Как правило, эта операция подразумевает ремонт рулевого редуктора. В каких случаях ее следует делать?
- Резко без причин «потяжелело» рулевое колесо.
- В редукторе появился люфт свыше 20-25⁰.
- Появились специфические стуки в картере, вибрации.
- Визуально наблюдается протечка масла.
Симптомы серьезные, редуктор придется снять с Газели для ремонта.
Для этого придется распустить крепление передней пары колес, вывесить передний мост, снять колеса. Провернуть руль вправо-влево до упора, выбить рулевую тягу, снять редуктор с сошкой. Алгоритм уменьшения люфта рулевой Газель следующий (наглядно его можно увидеть в лайтбоксе ниже).
2-3. Снять пластиковую защиту (крышку) и поролоновый уплотнитель.
4-5. Открутить 4 крепежных болта крышки, снять ее.
6. Удалить одну из регулировочных прокладок.
7. Остается собрать узел в обратной последовательности.
Если изъятием одной прокладки люфт на сошке устранить не удается, снимаем еще одну и т.д. (повторяем операции).
После того, как проблемы с люфтом будут решены, следует заняться эксцетрическими регулировочными кольцами. Во избежание перекоса проворачивать их надо поочередно с фиксированной силой (10-18 кгс/см). На финише работ нужно смазать трансмиссионным маслом поролоновый уплотнитель, промазать консистентной смазкой (ШРБ-4 или ШРУС-4) шлицы, поставить деталь на место.
Конечно, это общая схема ремонта рулевой Газель. На практике могут встретиться частные случаи с другими неисправностями рулевой Газель. Некоторые виды ремонта показаны в этих двух видео:
Неисправности могут быть и другого характера. Например, может выйти из строя любой элемент рулевого механизма: винт с гайкой, радиально-упорные подшипники, картер. Или элементы рулевого привода: сошка, поперечные и продольные рулевые тяги, шарниры, рычаги поворотных кулаков и т.д. Все эти случаи понемногу будут разбираться и тема ремонта рулевой Газель будет продолжена. Особенно ценна информация, поступающая от мастеров со стажем вождения автомобиля. 17 января 2018Teor21
Возможные неисправности заднего моста. Их причины и методы устранения
Подтекание масла через сальник ведущей шестерни или полуосей
— Износ рабочей кромки или разрыв сальника
— Повышенное давление в картере заднего моста из-за загрязнения сапуна
Повышенный шум при работе заднего моста
— Выход из стоя подшипников ведущей шестерни
— Выход из строя подшипников коробки дифференциала
— Ослабление посадки колец подшипников
Заменить изношенные детали
— Износ зубьев шестерен главной передачи
Заменить шестерни при их значительном износе
— Нарушение бокового зазора между зубьями главной передачи
Отрегулировать боковой зазор шестерен
— Нарушение преднатяга подшипников ведущей шестерни из-за их износа
Отрегулировать преднатяг подшипников. При необходимости заменить их
— Биение ведомой шестерни из-за ослабления ее крепления к коробке дифференциала
Подтянуть гайки болтов ведомой шестерни
— Задиры на зубьях шестерен главной передачи из-за неправильного бокового зазора или применение не рекомендованного масла
Заменить обе шестерни главной передачи
Повышенные шумы и стуки в заднем мосту при движении на поворотах
— Износ или поломка зубьев сателлитов или полуосевых шестерен
Отрегулировать осевой зазор полуосевых шестерен или заменить дефектные детали
— Стук со стороны тормозного барабана
Выход из строя подшипника полуоси
— Увеличенный осевой люфт подшипника полуоси
Установить дополнительное пружинное кольцо в посадочное место подшипника полуоси или заменить запорную втулку (при ослаблении ее посадки)
— Ослабление крепления полуоси и тормозного щита
Источник статьи: http://avtomechanic.ru/gaz-3110/transmissiya/konstruktsiya-zadnego-mosta-gaz-3110
Двигатели семейства ЗМЗ 406 на «Газели»
Мотор ЗМЗ 406 имел много преимуществ перед 402-ым ДВС:
- Обладал хорошей динамикой и мощностью;
- Не имел больших проблем с расходом масла. По крайней мере, масло через задний коренной сальник текло крайне редко, в отличие от ЗМЗ 402;
Задний коренной сальник на двигателе ЗМЗ 406
Сейчас много обладателей старых версий «Газелей» с 402-ым мотором уже сменили ДВС на более современный силовой агрегат. Причем, устанавливают автовладельцы не только карбюраторную версию ЗМЗ 4063.10. Можно также поставить более современный ЗМЗ 405 инжектор, только дополнительно потребуется внесение изменений в электрическую часть автомобиля.
Новости
После продолжительной болезни 19 июня 2020 года мастер Андрей Владимирович скончался на 59-м году жизни. Он был примерным семьянином, хорошим отцом и дедом, мастером от Бога, настоящим мужиком. Все мы его помним и безмерно скорбим. Этот сайт продолжит работу, но обновляться уже вряд ли будет. 28.04.12 Новая версия нашей бесплатной программы для ГСК — AVgarage
! 12.11.10 Замена задних сайлентблоков нижнего рычага передней подвески на MMC Lancer IX в картинках. 25.11.09 Убедительная просьба к клиентам забирать забытые на сервисе запчасти в течение 2 недель. 12.02.08 Замена сальника распредвала на MMC Space Runner (двигатель 4G93) за 5 минут. 05.02.08 Мастер осуществляет установку КПП ВАЗ на автомобили ИЖ «Ода» с жигулёвским двигателем. 25.01.08 Ремонт КПП и замена сцепления на Mitsubishi Space Runner в картинках. 14.01.08 Отныне сайт будет жить по этому адресу. 30.01.07 Добавлен материал об устройстве и установке вторичного вала КПП задне- и полноприводных ВАЗов нового образца. 20.01.07 Окончены работы над новой версией сайта. 12.08.05 Появились новые страницы — Полезное и Сотрудничество. 21.06.05 На сайте открыта Конференция. 19.03.05 Добавлен раздел о ремонте раздаточной коробки полноприводных ВАЗов. 13.03.05 Появилась информация об устройстве и неисправностях трансмиссии полноприводных ВАЗов. 02.12.04 Появились фотографии неисправностей узлов и деталей редукторов с комментариями мастера. 23.11.04 Появились фотографии неисправностей узлов и деталей КПП заднеприводных ВАЗов с комментариями мастера. 21.06.03 Изменено содержание пункта, посвященного переделке 4-х ступенчатой КПП ВАЗ в 5-ти ступенчатую.
Причины переборки
Причина разборки КПП повышенный шум. В гараже при выжимании сцепления (когда в КПП не крутится ничего)
становилось чуть ли не вдвое тише. Также был посторонний скрежет при торможении двигателем, он был
с самой покупки, меня в общем не напрягал, но его устранение было одной их целей переборки КПП.
Другая цель — увеличение динамики разгона. И это не шутка в трансмиссии теряется 20-30 процентов
крутящего момента маховика — это и кпп и дифференциал с главной парой. Так что рассчитываю за
счёт починки коробки выиграть одну десятую, а то и несколько. Также претензии к коробке — зимой
нахолодную не втыкалась на ходу первая передача.
Заранее никакие запчасти не брал, так как не знал содержимого коробки. Для разборки в обязательном
порядке понадобятся разжимные гнутые клещи. Стопорные кольца — одни из самых муторных деталей КПП.
Не могу не упомянуть видео с ютуба Василия Харчишина, который довольно подробно рассматривает
коробки передач Газ.
Механизм рулевого управления с гидроусилителем ГАЗ 3110 Волга
- Руководства по ремонту
- Руководство по ремонту ГАЗ 3110 (Волга) 1996-2004 г.в.
- Механизм рулевого управления с гидроусилителем
5.8.1 Механизм рулевого управления с гидроусилителем ПОРЯДОК ВЫПОЛНЕНИЯ 1. Повернуть рулевое колесо от упора до упора. 2. Если рулевое колесо вращается в одну сторону легко, а в другую тяжело, значит неисправен механизм рулевого управления с гидроусилителем. 3. Если рулевое колесо вращается тяжело в обе стороны, значит, н… 5.8.2 Замена механизма рулевого управления ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить автомобиль на стояночный тормоз. 2. Установить упоры под задние колеса. 3. Ослабить болты крепления переднего левого колеса. 4. Приподнять и установить на опоры переднюю часть автомобиля. 5. Отвернуть болты и снять колесо. …
5.8.3 Замена насоса гидроусилителя Предупреждение Насосы могут поставляться в запчасти со штуцером под верхний шланг или без штуцера. Если новый насос без штуцера, надо выкрутить штуцер из старого. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить автомобиль на стояночный тормоз. 2. Установить упоры под задние колеса. 3…
5.8.4 Замена жидкости ПОРЯДОК ВЫПОЛНЕНИЯ 1. Слить жидкость из системы гидроусилителя. Для этого отвернуть на насосе шланг, идущий к механизму рулевого управления. Снова подсоединить шланг к насосу и затянуть болт его крепления моментом 44–62 Н·м (4,4–6,2 кгс·м). 2. Отвернуть пластма…
5.8.5 Прокачка системы гидроусилителя ПОРЯДОК ВЫПОЛНЕНИЯ 1. Повернуть рулевое колесо до упора в одну сторону. 2. Отвернуть клапан выпуска воздуха на рулевом механизме. 3. Не заворачивая клапан, повернуть руль до упора в другую сторону. При этом из клапана должен выйти воздух, а затем жидкость. 4. Н…
↓ Комментарии ↓
1. Эксплуатация и техническое обслуживание
1.0 Эксплуатация и техническое обслуживание 1.1 Отопление и вентиляция салона 1.2. Обкатка автомобиля 1.3 Проверка автомобиля перед выездом 1.4 Периодичность замены эксплуатационных жидкостей, смазочных материалов 1.5 Уход за лакокрасочным покрытием кузова 1.6 Периодичность смазывания узлов автомобиля
2. Двигатель
2.0 Двигатель 2.1. Снятие и установка 2.2. Двигатель моделей 402 и 4021 2.3. Система смазки 2.4. Система охлаждения 2.5. Система выпуска отработавших газов 2.6. Система питания двигателя ЗМЗ-4062 2.7. Система питания двигателей ЗМЗ-402 и ЗМЗ-4021
3. Трансмиссия
3.0 Трансмиссия 3.1. Сцепление с диафрагменной пружиной 3.2. Сцепление с периферийным расположением пружин 3.3. Пятиступенчатая коробка передач 3.4. Четырехступенчатая коробка передач 3.5. Карданная передача 3.6. Задний мост 3.7. Полуоси 3.8. Главная передача
4. Ходовая часть
4.0 Ходовая часть 4.2. Задняя подвеска
5. Рулевое управление
5.0 Рулевое управление 5.1. Рулевое колесо 5.2. Рулевая колонка 5.3. Механизм рулевого управления 5.4. Рулевая трапеция 5.5. Шаровые шарниры рулевой трапеции 5.6. Маятниковый рычаг 5.7. Шаровой шарнир маятникового рычага 5.8. Механизм рулевого управления с гидроусилителем 5.9 Возможные неисправности рулевого управления.
6. Тормозная система
6.0 Тормозная система 6.1. Педаль тормоза 6.2. Вакуумный усилитель 6.3. Главный тормозной цилиндр 6.4. Передний тормозной механизм 6.5. Задний тормозной механизм 6.6. Регулятор давления 6.7. Стояночный тормоз 6.8 Прокачка тормозной системы 6.9 Возможные неисправности тормозной системы.
7. Электрооборудование
7.0 Электрооборудование 7.1. Аккумуляторная батарея 7.2 Блок предохранителей 7.3. Генератор 7.4. Генератор 9422.3701 или 2502.3771 7.5. Генератор 1631.3701 или 192.3771 7.6. Регулятор напряжения 7.7. Стартер 7.9. Звуковой сигнал 7.10. Система зажигания 7.11 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062 7.12 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402
8. Кузов
8.0 Кузов 8.1. Передний буфер 8.2. Задний буфер 8.3. Брызговик облицовки радиатора 8.4. Капот 8.5. Переднее крыло 8.6. Крышка багажника 8.7. Передняя дверь 8.8. Задняя дверь 8.9 Замена ветрового и заднего стекол 8.10. Наружное зеркало заднего вида 8.11. Панель приборов 8.12. Стеклоочиститель 8.13. Переднее сиденье 8.14 Заднее сиденье 8.15 Ремни безопасности 8.16 Задняя полка 8.17 Навесное оборудование салона 8.18. Отопитель 8.19 Возможные неисправности узлов и деталей кузова.
9. Приложения
9.0 Приложения 9.1 Масса агрегатов 9.2 Лампы, применяемые на автомобиле 9.3 Подшипники качения, применяемые на автомобиле 9.4 Манжеты, применяемые на автомобиле 9.5 Горюче-смазочные материалы и эксплуатационные жидкости 9.6 Моменты затяжки ответственных резьбовых соединений *
10. Технические характеристики автомобилей
10.0 Технические характеристики автомобилей 10.1. Двигатель
