Как снять панель приборов на рено логан: фото, видео

Этапы работ

Вам будет интересно: «Лада-Калина»: схема электрооборудования, технические характеристики На начальной стадии улучшения подсветки приборов ВАЗ-2106 необходимо демонтировать щиток панели, в результате чего появляется доступ к индикаторам. Далее снимают все указательные стрелки. Затем вывинчивают пару небольших болтиков и убирают шкалы. Для демонтажа указателей спидометра откручивают винты и поворачивают шкалу в левую сторону. На этом этапе стрелка датчика слегка опустится и начнет болтаться. После ее замирания нужно отметить позицию маркером. Это необходимо для последующей точной работы спидометра.

После демонтажа всех шкал приступают к их оклейке. Новые белые элементы наносят поверх штатного оснащения. Чтобы фон не сливался со стрелками, их выделяют другим цветом. Для улучшения подсветки потребуется снять световой фильтр, затем можно начинать монтаж светодиодов. Для этих целей применяют цоколи из металла, которые нагревают и монтируют на боковых частях панели. Если присутствуют приборы ВАЗ-2106 в корпусах темного цвета, их желательно осветлить при помощи белой «самоклейки».

На заключительной стадии производят подключение светодиодов посредством подсоединения их к основной проводке транспортного средства через провода. В итоге получится изменить колер шкал и стрелок, а также улучшить подсветку, что сразу заметно при «ночном» вождении. Подобным способом усовершенствуют большинство представителей отечественной «классики».

Установка накладки на торпеду

Установка подразумевает под собой снятие торпедо с машины. Это позволит упростить монтаж накладки, выполнить работу быстрее и качественнее. С особой тщательностью проведите обезжиривание поверхности деталей: протрите их антисиликоном, применяющимся при покраске автомобилей.

Нанесенный клей должен крепко схватиться с поверхностью торпедо ВАЗ, для этого необходимо пройтись по всему периметру запчасти мелкокалиберной наждачной бумагой. Вследствие таких действий произойдет активное схватывание клея с поверхностями. Проделанные манипуляции помогут качественно наложить грунт на пластик. Грунт должен быть равномерно распределен по всей плоскости. Следует дать загрунтованной поверхности просохнуть, некоторое время ее нельзя подвергать дальнейшей обработке.

Пластиковая накладка при работе авто может издавать скрипы, чтобы избежать этого, требуется закрепить ее саморезами и провести дополнительное склеивание. Долговечность службы накладки торпеды ВАЗ гарантирована как цветовой гаммой, так и блеском. Но высокий температурный режим может оказаться фатальным: произойдет деформация накладки над шкалой приборов.

Чтобы максимально улучшить салон автомобиля, вам в первую очередь нужно обратить внимание на торпедо и приборную панель. Удачи во всех начинаниях!

Как заменить панель приборов на ВАЗ 2103, ВАЗ 2106?

Примечание! Замену панели в большинстве случаев не заменяют, а лишь снимают для того чтобы заменить приборы и выключатели, поэтому если вы хотите заменить лишь приборы или выключатели, тогда воспользуйтесь специальной статьёй по замене, под названием: «Замена приборов панели»!

Снятие: 1) Сперва взяв в руки отвёртку, отверните при помощи неё пять винтов которые крепят верхнюю и нижнюю часть кожуха рулевой колонки.

Примечание! Буквой «А» на фото указан винт который крепит кожух к под-рулевому переключателю, его так же нужно выворачивать но только аккуратно!

2) После всех отвёрнутых винтов, снимите нижнюю а затем верхнюю часть кожуха с рулевой колонки.

Примечание! При снятии кожуха, не потеряйте кольцо замка зажигания которое на фото выше указано буквой «А»!

Полезный совет! Можно снять панель приборов, не снимая при этом кожух для этого при помощи гаечного ключа отверните две гайки, которые крепят компенсатор рулевой колонки.

Когда обе гайки будут откручены, рулевая колонка опустится резко вниз чтобы этого не произошло придерживайте её рукой при отворачивании гаек. Когда ваша панель приборов будет установлена, то в таком случае прежде чем начать закручивать гайки крепления компенсатора обратно, сперва проверьте легкость вращения руля, а уже потом закручивайте гайки!

Примечание! Вторая гайка которая крепит компенсатор, располагается точно так же но только справой стороны!

3) Далее с помощью сразу же двух плоских отвёрток, подденьте нижнюю часть панели в местах где она крепится при помощи скоб к торпеде. После поддевания, потяните панель на себя и вследствие чего снимите её с автомобиля.

Примечание! Вообще для снятия панели, лучше всего через специальные отверстия нажимать на скобы крепления панели. В том случае если эти отверстия у вас закрыты облицовочно плёнкой, тогда эти отверстия легко найти по тому месту где плёнка будет прогибаться, а после нахождения аккуратно при помощи шила можно будет убрать плёнку чтобы не закрывала эти отверстия.

А в том случае если у вас нет никаких отверстий, тогда как описывается в начале этого пункта снимите панель, то есть подденьте её отвертками в нижней части и потянув на себя снимите!

4) Когда панель будет снята, возьмите в руки пассатижи и с их помощью от задней части приборов которые установлены на панели (сперва от спидометра), отверните гайку наконечника троса и после чего отсоедините наконечник троса от спидометра.

5) Теперь для удобства отведите панель на себя, и после чего маркером сделайте метку на каждом разъеме. Когда метки будут сделаны, разъедините все разъёмы между собой и вследствие чего полностью снимите панель приборов с автомобиля.

Установка: 1) Установка новой панели приборов происходит в обратном порядке снятию.

Примечание! Когда дойдёте до окончательной установки новой панели, то всегда помните! Сперва установите верхнюю часть панели, а уже потом нажав на нижнюю часть защёлкните её.

Более подробно об том как установить панель приборов, смотрите в видео-ролике который расположен ниже!

Дополнительный видео-ролик: Не понимаете как нужно устанавливать панель приборов на своё место? Тогда просмотрите это видео, в котором будет всё подробно показано:

Разборка салона автомобиля ВАЗ 2106

Салон автомобиля ваз 2106 принято считать простым, без лишних изысков, но, в то же время, теплым, уютным и довольно симпатичным. Новый автомобиль не издает практически никаких звуков при езде, даже по неровной дороге, которая проявляет все «сверчки». Дело в том, что в салоне до 2000-х годов использование пластмассы сводилось к минимуму, ведь именно он, как известно, становится причиной появления посторонних скрипов и шумов.

Если же они все-таки проявились, то единственным способом их устранения является полная переборка салона. На первый взгляд может показаться, что это проблематичное и длительное занятие, которое может потребовать много времени и навыков. На самом же деле, все работы здесь сводятся исключительно к откручиванию гаек, шурупов и саморезов.Здесь, конечно, придется проявить немного терпения и настойчивости, но ведь такие качества требуются при проведении любых операций.

Изменяем внешний вид торпеды

Следующая деталь, которую просто необходимо подвергнуть модернизации, – это торпеда. Последняя в «шестерке» смотрится слишком уж старомодно и не выполняет множества необходимых функций. Мы предлагаем несколько простых вариантов ее тюнинга:

• приобретение новой панели, которая обеспечит более комфортное использование машины;
• покраска торпеды с использованием такого материала, как жидкая резина. В сравнении с первым вариантом данный способ обойдется значительно дешевле и позволит обновить салон, однако процедуру придется повторять каждые 6-8 месяцев;
• перетяжка панели с использованием натуральной (дорогостоящий вариант) или искусственной кожи. Для проведения данной операции потребуется наличие соответствующего опыта, однако вы всегда можете воспользоваться услугами специализированных компаний.

ВАЗ 2106 и его панель приборов

Жигули ВАЗ 2106 начала производиться на Волжском автомобильном заводе с 1975 г. Этот заднеприводный автомобиль III группы малого класса с кузовом типа седан — один из самых распространенных среди отечественных транспортных средств.

Панель приборов ВАЗ 2106 представляет собой неразборную металлическую конструкцию, которая залита полимерной пеной и обтянута полимерной пленкой. Она состоит из различных органов управления автомобилем и контрольных приборов.

Самостоятельный тюнинг приборной панели

Улучшить приборную панель ВАЗ 2106 собственноручно не так сложно. Вначале освободите размещенную под ней торпеду. Приготовьте автоприборы с модными циферблатами белой расцветки. Циферблаты с белесым окрасом автолюбитель может сделать самостоятельно: во всемирной сети можно найти нужные образцы и размножить их на принтере, используя фотобумагу. В шкале вырезаются отверстия, стрелки приборов красятся темным лаком для контраста с белым циферблатом.

После высвобождения приборная панель покрывается флоком или обтягивается искусственной кожей. Это придаст ей большую привлекательность. Она аккуратно зачищается, промазывается клеем «Момент», на который крепится кожзаменитель, материал разглаживается, после чего панель на некоторое время оставляют, чтобы клей подсох.

Улучшенная приборная панель

В процессе сушки подрезаются излишки кожзама, остатки подгибаются и снова проклеиваются. Можно использовать электроподсветку, состоящую из синих световых диодов, заменив заодно старый светофильтр. Диодными лампочками хорошо дополнить тахометр и спидометр, а для подсвечивания небольших по величине датчиков и приборов хватит одного диода.

Использование вырезанного из войлока круга для канта циферблатов придаст светодиодной подсветке яркий образ. В панели прорезаются дырки под измерительные датчики, удаляется все лишнее, затем вставляются датчики, проводится их подключение к имеющимся проводам.

Инструкция по демонтажу шкалы приборов

Снятие обшивки требует проведения работ ключом на 10 и несколькими отвертками. Панель демонтируется, если необходима ее замена, а также при выполнении кузовных работ, поскольку она может стать помехой и повредиться. Действия выполняются в следующем порядке.

1. В бардачке отвернуть несколько гаек крайнего крепления панели приборов и болтов, расположенных под комбинацией приборов.
2. Аккуратно, подцепив отверткой, высвободить пластинку из обшивки приемника со вспомогательными узлами регулировки, внутри которой найдется несколько болтиков закрепления панельки радиоточки. Желательно их убрать, при этом поддерживать крепежную планку и не дать ей упасть. Снять панельку приемника.
3. Сместить гайки закреплений и снять декоративные элементы рулевой колонки.
4. Стараясь ничего не повредить, при помощи отвертки сместить в панели часы. Желательно сделать маркировку и разобрать проводку, вынуть из часов лампу подсветки и снять их.
5. Отделить провод от лампы подсвечивания ящика для мелочей.
6. Вывернуть болты прикреплений, снять рабочую полку.
7. Сорвать болты крепления внизу панели.
8. Демонтировать включатель электрического вентилятора отопления салона, маркером отметить места соединения и снять выключатель. Разжав отверткой, убрать ручки отопительных затворок.
9. Снять панель шкалы приборов. С помощью отвертки приподнять ее в местах фиксирования и вытащить вперед. Отцепить от спидометра трос. Обязательно сделать маркировку пакетников электропроводов, чтобы при установке не запутаться. Расстыковать электропроводку и снять панель шкалы приборов.
10. Удалить обе боковые декоративные накладки с обрамления ветрового стекла, вывернув три винта закрепления.
11. Освободить панель радиоприемника, снимая побочные крепежи.
12. Приподнять и снять панель с ВАЗ 2106.

Панель приборов ВАЗ 2106 — снятие и установка панели приборов

Панель 1 (рис. 10.3) приборов представляет собой неразборную конструкцию, состоящую из стального каркаса, залитого полимерной пеной и обтянутого полимерной пленкой. С помощью съемных элементов к панели приборов прикреплены контрольные приборы, органы управления, радиоприемник и отопитель.

Снятие и установка панели приборов Панель приборов снимают для замены и при кузовном ремонте. Для снятия с автомобиля ВАЗ 2106 панели приборов вам потребуются: ключ «на 10», две отвертки.

Панель приборов, установленная на автомобиле ВАЗ 2106: 1 — щиток (панели) приборов; 2 — дефлектор; 3 — часы; 4 — крышка вещевого ящика; 5 — панель радиоприемника.

1. Снимите вещевую полку, вывернув четыре винта крепления.

2. Выверните винт нижнего крепления панели радиоприемника слева и…

3.… винт нижнего крепления панели радиоприемника справа.

4. Выверните винт верхнего правого крепления панели радиоприемника.

5. Поддев отверткой, выньте монтажную планку с дополнительными органами управления из панели радиоприемника.

6. Выверните два винта крепления панели радиоприемника, расположенные под монтажной планкой.

7. Приподнимите монтажную планку с дополнительными органами управления и снимите панель радиоприемника.

8. Выверните три винта и снимите накладку стойки. Снятие второй накладки выполняется аналогично.

9. Снимите декоративные накладки рулевой колонки, вывернув пять винтов крепления.

10. Поддев двумя отвертками в местах установки пластин-фиксаторов крепления панели приборов, снимите панель приборов.

11. Отверните гайку крепления троса к спидометру, отсоедините трос и отведите его в сторону.

12. Промаркируйте соединительные разъемы проводов, идущих от панели приборов и разъедините разъемы проводов. 13. Снимите с автомобиля ВАЗ 2106 панель приборов.

14. Аккуратно подденьте отверткой и выньте часы.

15. Промаркируйте наконечники проводов, отсоедините их от часов и выньте лампу подсветки. 16. Снимите часы.

17. Подденьте отверткой выключатель (переключатель режимов работы) отопителя и выньте его из облицовочной панели пепельницы и рычагов управления отопителем.

18. Промаркируйте наконечники проводов, отсоедините их от выключателя и снимите выключатель.

19. Разожмите отверткой защелки рукояток управления отопителем и снимите рукоятки.

20. Отсоедините наконечник провода от патрона лампы подсветки вещевого ящика.

21. Выверните два винта крепления боковины вещевого ящика и снимите ее.

22. Выверните четыре винта нижнего крепления панели приборов к кузову.

23. Отверните две гайки верхнего крепления панели приборов, расположенные в вещевом ящике, и…

24.… две гайки, расположенные под панелью приборов.

25. Приподняв панель вверх и на себя, отсоедините наконечник «массового» провода от выключателя лампы подсветки вещевого ящика. 26. Снимите панель приборов с автомобиля ВАЗ 2106, подав ее вверх и на себя. 27. Устанавливайте панель приборов в порядке, обратном снятию.

Рис. 10.3. Панель приборов ВАЗ 2106 и ее элементы: 1 — панель приборов; 2 — трубы дефлекторов; 3 — дефлекторы; 4 — кольцо; 5 — боковина; 6 — облицовка крышки вещевого ящика; 7 — облицовка правая панели приборов; 8 — петля крышки вещевого ящика; 9 — крышка вещевого ящика; 10 — корпус вещевого ящика; 11 — облицовка панели радиоприемника; 12 — облицовка репродуктора; 13 — панель радиоприемника; 14 — кронштейн радиоприемника; 15 — пепельница; 16 — облицовка пепельницы и рычагов управления отопителем; 17 — облицовка средняя панели приборов; 18 — рамка выключателей; 19 — щиток приборов

снятие и установка панели приборов ВАЗ 2106

Разборка и сборка панели приборов ВАЗ 2106

Снятие и установка заднего сиденья ВАЗ 2106

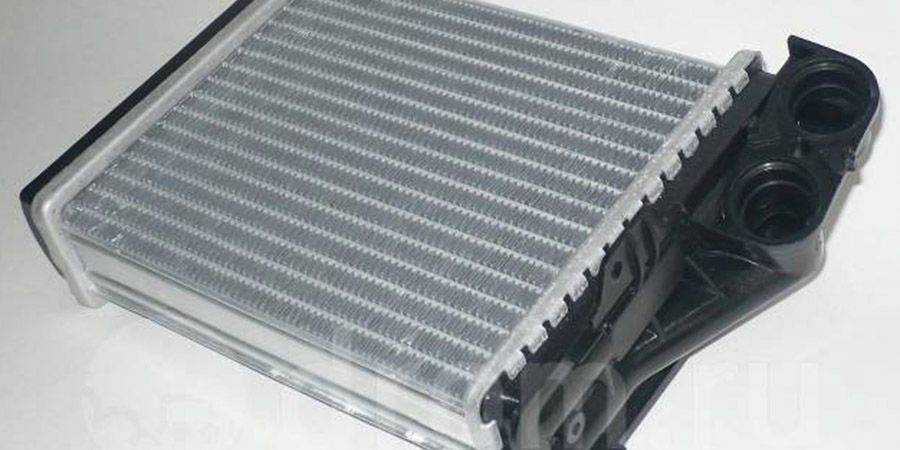

Когда потребуется замена

Данная деталь не относится к списку расходных элементов, поэтому автомобильный производитель не выдвигает каких-либо требований относительно периодичности замены. С технической точки зрения радиатор рассчитан на полный срок эксплуатации авто. Единственная причина, по которой может потребоваться замена, – это нарушения в работе печки или некоторые другие симптомы.

О поломке радиатора отопителя свидетельствуют несколько признаков:

• Запотевание стекол. Если в машине регулярно и очень сильно потеют стекла, то возможен вариант, когда в салон попала сильно нагретая ОЖ, что и привело к образованию большого количества конденсата.
• Появление в салоне приторного фруктового запаха, чаще всего дыни. Именно так пахнет охлаждающая жидкость. При ее утечках в салоне будет стоять соответствующий аромат. Как правило, утечку можно обнаружить и под самим автомобилем, даже если она относительно небольшая.
• Уменьшение уровня охлаждающей жидкости. Где бы ни образовалась утечка, это скажется на количестве ОЖ, поэтому не забывайте регулярно проверять ее уровень.
• Ощутимое падение эффективности работы в печке. Если в относительно небольшие морозы печка не нагревает салон, самое время провести диагностику, профилактику или ремонт системы.
• Перегрев мотора. Косвенный признак, говорящий о низкой эффективности системы охлаждения, которая в свою очередь не способна полноценно охлаждать ДВС из-за повреждения радиатора отопления.

В большинстве случаев этих признаков хватит для общей диагностики. Финальный вывод можно делать только после визуального осмотра и проверке на герметичность. Об этом мы расскажем далее.

Как снять щиток приборов в Логан / Sanero 2 фазы

Разбор торпеды на Рено Логан

Кстати, о тюнинге панели приборов Рено Логан можно почитать. Снимаем нижнюю облицовку консоли панели приборов. Полностью снимаем блок вентиляции и отопления.

Вытягиваем блок вентиляции из торпедо.

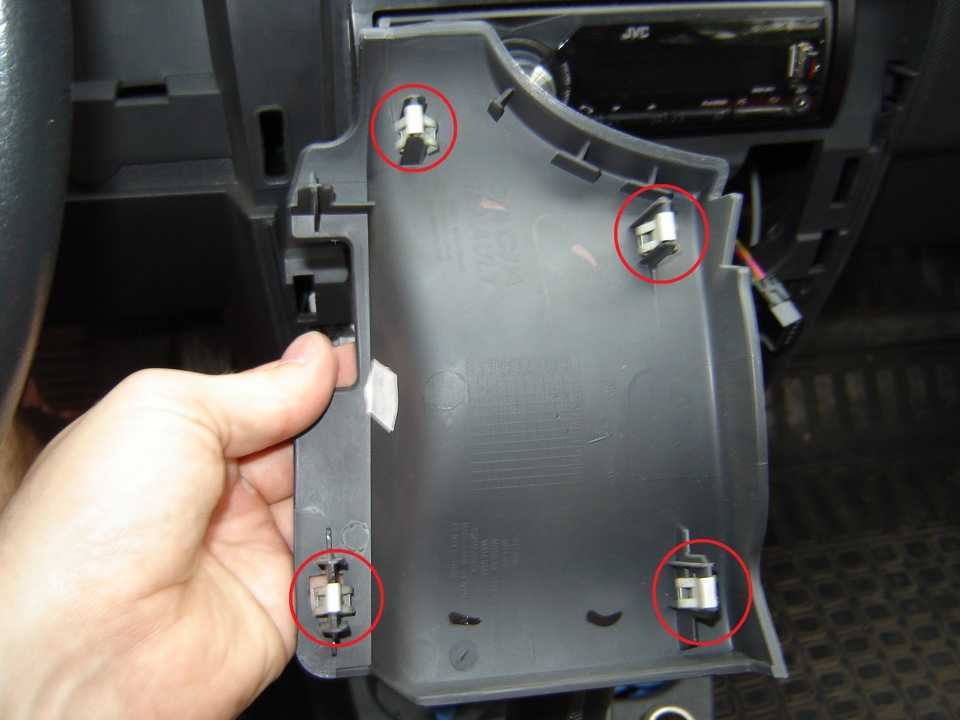

После этого отсоединяем их и снимаем накладку консоли.

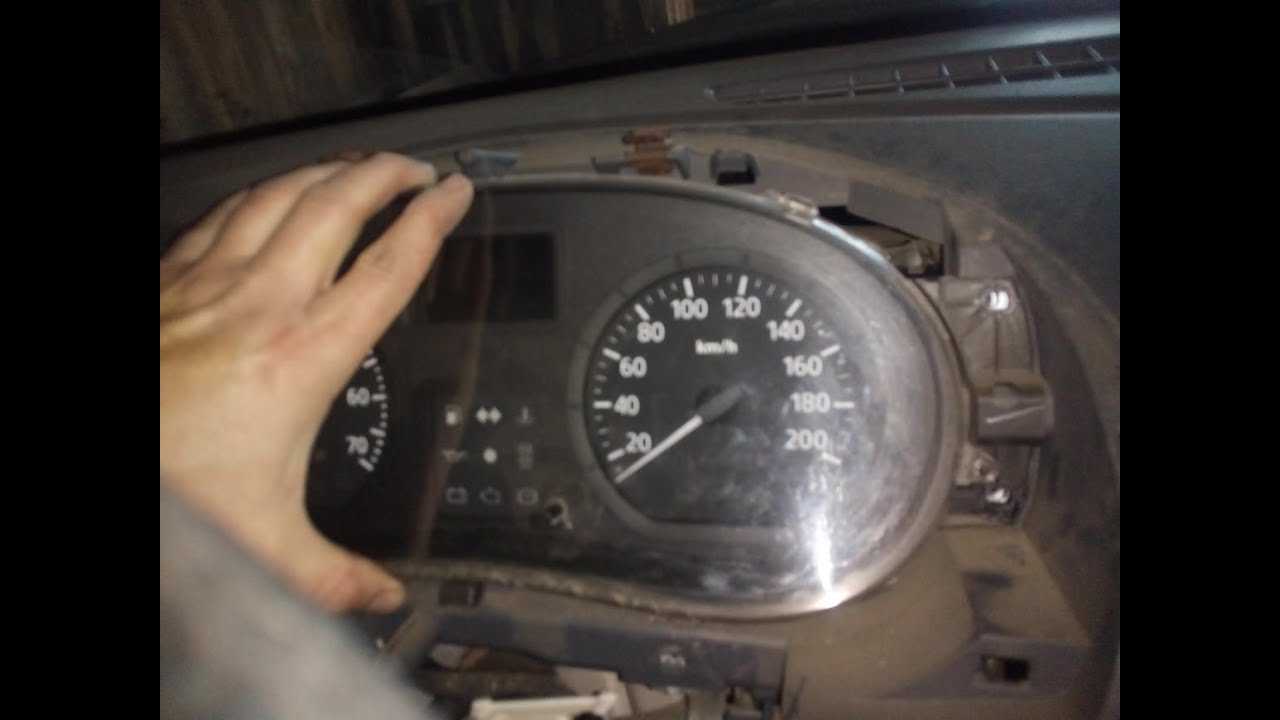

Наклонив щиток приборов на себя, снимаем два разъема, нажимая на фиксаторы сверху показаны красным. Здесь же мы видим защелки и направляющую, в которые входит козырек щитка приборов. Разъемы щитка приборов Аккуратно снимаем стекло с лицевой стороны, оно держится на 6 защелках.

Защелки лицевого стекла Перед снятием стрелок нужно зафиксировать их изначальное положение, чтобы при сборке поставить их на место.

Я просто делаю отметки на переднем лицевом черном пластике простым мягким карандашом. Для снятия стрелок их нужно аккуратно поворачивать против часовой стрелки и нежно тянуть на себя. Одеваем стрелки также вращая только против часовой стрелки и слегка нажимая, чтобы они сели на свое место. Обычно приходится сделать несколько оборотов. Выставляем стрелки по отметкам, тоже обычно не с первого оборота выходит.

Если не вышло с первого, вращаем против часовой еще оборот и так пока не выставим.

После установки стрелок стираем отметки карандаша влажным ватным тампоном или мягкой тканью. Снятие стрелок Откручиваем 8 саморезов отверткой T10 и снимаем черный пластик сзади и спереди.

Снимаем торпедо с Renault Logan

Передняя часть держится на защелках за плату, которые легко высвобождаются. Задняя часть щитка приборов Декоративная накладка со шкалами приборов держится на 4-х защелках по центрам тахометра и спидометра.

С обратной стороны рулевого колеса откручиваем винты крепления подушки безопасности.

Видео-инструкция по установке подмотки спидометра Largus, Logan, Sandero, Duster, Almera

Аккуратно отводим подушку безопасности от руля. Подцепляем фиксатор кабеля питания подушки. Немного приподнимаем фиксатор, после чего отключаем колодку с кабелем от подушки безопасности. Снимаем подушку безопасности с рулевого колеса. Следует отметить, что винт откручиваем не полностью, оставляя его на трех витках резьбы.

С довольно большим усилием тянем рулевое колесо на себя. Немного покачивая сдвигаем его по шлицам вала рулевой колонки. Полностью отвинчиваем винт крепления и снимаем руль с вала. Проворачиваем на некоторый угол барабан с подрулевыми переключателями до момента, когда будут совмещены выступы барабана с технологическими пазами на самом корпусе. Вставляем в щель небольшой заточенный деревянный клин. Отпускаем винт, посредством которого фиксируется соединитель. Полностью данный винт не откручиваем.

Немного надавив на шляпку винта вдоль ее оси выдвигаем соединитель с вала рулевой колонки. Разъединяем колодки проводов и полностью снимаем соединитель в сборе с подрулевыми переключателями.

Снимаем щиток приборов как это было описано в самом начале нашей инструкции. На задней части облицовки туннеля поддеваем и снимаем декоративную заглушку.

Отвинчиваем шуруп, крепящий облицовку в задней ее части. Вынимаем заднюю часть отделки туннеля с рычага ручного тормоза.

Разъединяем колодки с проводами от выключателей стеклоподъемников. Также отключаем и колодки от регулятора привода зеркал и выключателя блокировки стеклоподъемников. Вытягиваем чехол рычага коробки передач из технологического отверстия декоративной облицовки.

Вытягиваем пепельницу и коврик. Поддев и приподняв отверткой фиксатор… …отсоединяем колодку жгута проводов от колодки проводов подушки безопасности.

Потянув на себя, снимаем ручку регулятора направления пучков света фар. Проталкиваем регулятор направления пучков света фар внутрь панели приборов.

Поддев отверткой, откидываем заглушку винта бокового крепления панели приборов. Аналогично отворачиваем винт с другой стороны панели приборов. Преодолевая сопротивление пластмассовых защелок… …отжимаем край обивки правой передней стойки… …и снимаем обивку. Аналогично снимаем обивку левой передней стойки.

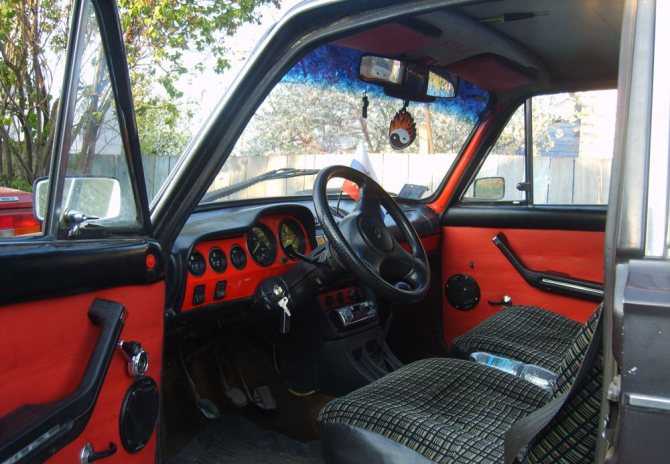

Варианты тюнинга торпеды ВАЗ-2106

Тюнинг торпеды шестёрки имеет несколько вариантов исполнения.

Придать индивидуальности салону транспортного средства можно заменив штатную торпеду подходящим по размерам изделием из современной модели автомобиля. Этот способ модернизации проще всего осуществить своими руками, однако, стоимость новой торпеды может быть не всем по карману.

Следующий вариант преображения торпеды — покраска его жидкой резиной. Это не требует значительных финансовых вложений. Недостатком такой модернизации является недолговечность покраски. Уже примерно через год придётся красить изделие повторно.

Самым эффективным способом преображения торпеды является её перетяжка. Лучше всего для этого использовать специальную автомобильную кожу, которая отличается износостойкостью. Однако можно взять искусственную кожу, которая дешевле и имеет неплохие характеристики. Перетяжка — это очень скрупулёзный и трудоёмкий процесс. Если вы неуверены в своих силах, тогда лучше обратиться к профессионалам. Работа требует от исполнителя внимательности и навыков кройки и шитья, и если у вас есть желание и необходимые умения можно перетянуть торпеду своими руками.

Для начала надо снять изделие, полностью его разобрать, обезжирить и обработать наждачной бумагой. Следующий этап — это нанесение разметки на торпеду

Здесь важно определиться, где сделать швы, чтобы они были менее заметными. Дальше производится оклейка флизелином торпеды, который в дальнейшем будем использовать как выкройку

Флизелин — это полупрозрачный материал, что позволяет перенести на него без затруднений предварительно сделанную разметку. Снимаем флизелин и получаем чехол, который максимально точно повторяет изгибы изделия. Теперь остаётся по разметке разрезать его и перенести выкройку на кожу с напуском в один сантиметр для сшивания. Очень важно для шитья использовать прочные качественные нитки. На готовом изделии с изнанки важно шовные места расправить и проклеить, чтобы швы были менее заметными.

Теперь остаётся только надеть пошитый чехол на торпеду. Для этого надо обработать изнаночную сторону чехла и торпеду специальным клеем. Дальше аккуратно чехол одевается на торпеду и с помощью валика разравнивается по поверхности. Сложные места прорабатываются феном для более плотного прилегания. Модернизированную торпеду в обратном порядке необходимо собрать и поставить на стандартное место.

Тюнинг торпедо ВАЗ 2106

В передней части салона любой машины располагается торпеда, включающая в себя приборную доску, печку и дополнительные регуляторы. Правильное название этой детали машины «торпедо»

Огромное внимание уделяют ей не только автолюбители, но и производители

Торпеда на ВАЗ — не слишком дорогая часть кузова. Многие водители стараются сделать ее внешний вид более привлекательным

Это правильно, ведь, сидя за рулем своего автомобиля, вы прежде всего обращаете внимание на панель приборов, то есть на торпедо ВАЗ 2106. Если она находится в плохом состоянии, водителю полезно знать 3 действенных выхода из ситуации

Преображение торпеды и салона «шестерки»

1. Вместо старой приборной панели установить новую, современную. Полученный результат принесет автовладельцу радость, но стоимость, скорее всего, расстроит. Такая процедура замены торпедо на ВАЗ обойдется достаточно дорого. Да и приборные панели последнего поколения не отличаются надежностью и безопасностью, что характеризует старые заводские торпеды.
2. Шпаклевание и покраска. Это интересный вариант усовершенствования панели приборов, но результат вряд ли продержится долго. Через определенный промежуток времени все работы по покраске придется проводить заново.
3. Перетяжка приборной панели искусственной кожей. Не каждый водитель сможет красиво и грамотно выполнить данную операцию. Мастеровые, которые сделают это качественно, запросят очень дорого.

ВАЗ-2106, несмотря на множество современных новых моделей автомобилей, до сих пор пользуется значительной популярностью среди любителей отечественных транспортных средств. Исходя из возраста автомобиля, владельцам таких машин приходится применять разные виды тюнинга, для того чтобы улучшить внешний их облик и внутренний комфорт.

Владельцам ВАЗ 2106 всегда хочется иметь красивый и ухоженный салон

Чтобы , автовладельцы сталкиваются с вопросом тюнинга торпеды ВАЗ-2106, так как она не отличается значительным совершенством и является первым элементом, на который обращают внимание в салоне транспортного средства

Mazda CX-7. ПАНЕЛЬ ПРИБОРОВ

ОСОБЕННОСТИ КОНСТРУКЦИИ

Панель приборов представляет собой разборную конструкцию, состоящую из верхней части — пластмассовой панели, нижней части — стального каркаса и съем­ных элементов.

Верхняя часть панели приборов пред­ставляет собой цельную формованную пластмассовую деталь, прикрепленную болтами к каркасу. К верхней части панели прикреплены контрольные приборы, орга­ны управления автомобилем, элементы си­стемы отопления, кондиционирования и вентиляции салона, накладки и облицовки, закрывающие узлы, расположенные под панелью приборов, или служащие для уста­новки приборов и органов управления, ве­щевой ящик.

Нижняя часть панели приборов пред­ставляет собой каркас, состоящий из стальной арматуры, к которой прикрепле­ны рулевая колонка, жгуты проводов, эл­ементы электрооборудования автомобиля, пластмассовые накладки и облицовки. Кар­кас, прикрепленный болтами к передним стойкам, щиту передка и основанию кузо­ва, включен в силовую структуру кузова.

Основными съемными элементами панели приборов являются: элементы цен­тральной консоли, комбинация приборов, электрические блоки, клавиши, элементы системы безопасности, элементы системы отопления, кондиционирования и вентиля­ции салона, вещевой ящик, облицовки и накладки.

В данном подразделе будет описано сня­тие верхней части панели приборов, что по­зволяет получить доступ ко всем узлам и агрегатам, расположенным под панелью приборов.

Mazda CX-7. СНЯТИЕ И УСТАНОВКА ПАНЕЛИ ПРИБОРОВ — ЧАСТЬ 1

1. Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи (см. «Снятие и установка аккумуляторной батареи», с. 222).

2. Снимите облицовку тоннеля пола (см.

«Снятие и установка облицовки тоннеля по­ла», с. 281).

3. Снимите облицовки передних стоек ку­зова (см. «Снятие и установка облицовок салона», с. 282).

4. Снимите рулевое колесо (см «Снятие и установка рулевого колеса», с. 182).

5. Снимите кожух рулевой колонки и обли­цовку комбинации приборов (см «Снятие и установка кожуха рулевой колонки», с. 183).

6.

Снимите комбинацию приборов (см. «Снятие и установка комбинации прибо­ров», с. 251).

7. Подденьте отверткой сердцевину пи­стона и извлеките пистон из отверстия.

8. Преодолевая усилие фиксаторов, сни­мите нижнюю левую облицовку панели при­боров.

9. Подденьте отверткой… 10…и, преодолевая усилие фиксаторов, снимите рукоятку открывания капота и от­ведите ее в сторону

11. Выверните винт крепления за рукоят­кой открывания капота.

12. Подденьте отверткой, отожмите дер­жатели…

13. …и извлеките из панели приборов комбинацию клавиш управления.

14. Отожмите фиксаторы…

15. …и отсоедините колодки жгутов про­водов от клавиш.

16. Снимите комбинацию клавиш упра­вления.

17. Снимите нижние облицовки передней стойки кузова с левой и правой стороны ав­томобиля (см. «Снятие и установка облицо­вок салона», с. 282).

18. Потяните на себя и, преодолевая со­противление держателей, отсоедините ле­вую среднюю облицовку панели приборов.

19. Отожмите фиксатор…

20. …и отсоедините колодку жгута про­водов от датчика температуры воздуха в салоне.

21. Отсоедините воздушный шланг от датчика температуры воздуха в салоне и снимите левую среднюю облицовку па­нели приборов.

22.

Подденьте облицовку блоков упра­вления…

23. …и, преодолевая усилия фиксаторов, снимите ее

Видео по теме «Mazda CX-7. СНЯТИЕ И УСТАНОВКА ПАНЕЛИ ПРИБОРОВ»

Демонтаж авто магнитолы Mazda CX 7

Mazda CX 7 Отключение постоянного Ближнего света

wov1 — свежеотполированный СХ-7

Сиденья

Тюнинг сидений ВАЗ 2106 можно выполнить двумя способами:

• сменить обивку;
• заменить сидения, взяв их из другого автомобиля.

Перетяжка сидений

Чтобы выполнить перетяжку обивки своими руками, действуйте по инструкции:

1. Демонтируйте сидения из салона. Для этого отодвиньте кресло назад до упора и выкрутите болты в полозьях. Затем сдвиньте его вперёд и также отсоедините болты. Выньте сидения из салона.

2. Извлеките подголовник, потянув его вверх.

3. Снимите старую обшивку. Для этого открепите пластиковые боковые накладки на сидении. Они крепятся на саморезы. Плоской отвёрткой и пассатижами отогните усики, расположенные по всему периметру кресла. Сзади между спинкой и сидушкой вдета металлическая спица. Её снимите вместе с обивкой.

4. Распорите обивку по швам.

5. Срежьте старые припуски на швы и получившиеся детали уложите на новый материал.

6. Обведите лекало, добавляя по 1 см на швы.

7. Вырежьте по контуру.

8. Детали сшейте точно по контуру.

9. На изнаночной стороне будущей обшивки сделайте петли для спиц. Продольные полоски ткани сшейте пополам, пристрочите их к обивке и вденьте металлические спицы.

10. Готовые чехлы выверните. Наденьте на сидения и прикрепите к раме, зацепив за железные усики. Загните усики, чтобы ткань крепко держалась.

Установка сидений из другого автомобиля

Обновлённая обшивка сидений украсит салон, но не придаст им эргономичность и удобство. Для этого в «шестёрку» ставят кресла из другого автомобиля. Сюда подходят сидения, расстояние между полозьями которых примерно 490 мм. Многие автовладельцы говорят, что в салон удачно встают кресла из Ford Scorpio, Hyundai Solaris, ВАЗ 2105, ВАЗ 2107. Но чтобы получить хороший результат, без замены крепежа не обойтись.

Замена крепления сидений

Салазки, на которых стоят сидения в «шестёрке», расположены не на одном уровне, поэтому старое крепление требует замены. Для этого необходимо:

1. Сидение отодвинуть назад до упора и открутить передние болты. Затем передвинуть его вперёд к приборной панели и выкрутить ещё два винта из полозьев.

2. Сиденье немного повернуть и вынуть из салона.

3. Спилить болгаркой подставки.

4. Приварить новые крепления.

5. Сборку салона произвести в обратном порядке.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Накладки на приборную панель ВАЗ-2106

Тюнинг указанной части транспортного средства проводят посредством установки специальной накладки. Этот элемент выступает не только в качестве украшения, но и несет защитную опцию в салоне. Цена вопроса – в районе двух тысяч рублей. Для монтажа яркой накладки понадобится снятие торпеды. Это решается путем отвинчивания фиксирующих болтов. Демонтированную деталь тщательно протирают от пыли и обезжиривают.

Снятую торпеду обрабатывают наждачной бумагой и обмазывают клеевым составом. После этого, аккуратно устанавливают накладку и выжидают время высыхания клея. Во избежание скрипа новой детали ее дополнительно фиксируют саморезами и еще одним слоем клея. Необходимо помнить о том, что длительное пребывание машины под прямыми солнечными лучами, губительно сказывается на накладке.
