Как промыть коробку передач после ремонта

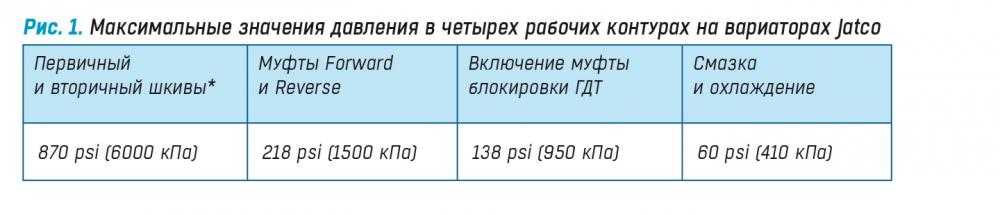

«Референтные» значения

Мы только что указали на некоторые надуманные проблемы, но что если мы столкнемся с настоящей неисправностью? Давайте ознакомимся с информацией, которая поможет идентифицировать эти повреждения, как только они появятся на пороге вашей мастерской. Вот некоторые таблицы и схемы, где приводятся характеристики давления, описываются расположение портов и гидродинамические исследования, то есть дается вся актуальная информация, которая потребуется вам для диагностики неисправностей.

Как вы можете видеть, здесь фигурируют значительно более высокие значения давления по сравнению с обычными автоматическими трансмиссиями. Для замера давления используйте манометр с минимумом 1 000 psi (7000 кПа). Вам также потребуется стандартный адаптер портов Jatco. Если такового нет, можно изготовить его самостоятельно, рассверлив центральное отверстие в пробке картера, а затем припаяв к нему трубку 1/8″.

Определить расположение портов для замера давления несложно (рис. 6). Большинство портов и заливная пробка расположены спереди, по направлению к радиатору, прямо под датчиком скорости ведущего вала. Они образуют круг из четырех точек, при этом порт давления первичного шкива находится в центре. Порт Reverse brake расположен рядом с валом переключения передач сверху, а порт вторичного шкива – на стороне теплозащитного экрана

Внимание: данная конфигурация актуальна только для JF011E, местоположение портов на других вариаторах отличается. Обратитесь к соответствующему справочному руководству по расположению портов на других моделях

Полная очистка автоматической трансмиссии

Часто новички автовладельцы интересуются, как промыть АКПП в домашних условиях. Для полной промывки понадобится разобрать автомат до запасных частей. Если у автовладельца нет определенных навыков, то рекомендуется использовать вышеописанный способ промывки или же поставить машину на СТО.

ЧитатьОсновные неисправности и ремонт АКПП Skoda Octavia

Поддон

Чтобы начать промывку, нужно слить из АКПП всю смазывающую жидкость. А затем приступить к разбору автомата.

Процедура выполняется так:

АКПП прогревается путем работы заведенного автомобиля. На транспортном средстве можно проехать около 5 километров, чтобы разогреть автомат до 70 градусов.
Заехать на эстакаду. Или лучше всего поднять машину на подъемнике. Так будет осуществляться демонтаж коробки и комплектующих.
Открутить пробку для слива и подставить емкость. Слить всю жидкость.
Отвинтить болты поддона коробки.
Аккуратно снять его. Так как в нем могут быть остатки масла, то слить их.
Промыть поддона посредством жидкости WD 40.
Снять магниты и почистить их от металлической стружки.

Удалить старое фильтрующее устройство. Теперь можно приступать к промывке гидроблока.

Промывка гидроблока АКПП

Чтобы промыть АКПП своими руками так, как делают это опытные механики, нужно демонтировать гидроплиту.

Шаги демонтажа:

После завершения первой процедуры приступить к снятию гидроблока.
Отсоединить разъем и снять переходник.
Аккуратно вынуть гидроплиту из автомата, чтобы ни грязь, не пыль не попала в него.
Удалить электронную плату и развинтить болты.
Вынуть верхнюю часть устройства.
Открутить другие пластины

Осторожно убрать, не забывая про пружины.
Вынуть штоки и выставить на столе в том порядке, в котором происходило снятие.
Использовать ABRO CARB Cleaner для промывки.
Заменить все вышедшие из строя соленоиды.
Собрать в обратном порядке.. ЧитатьСхема, ремонт и устройство АКПП 5HP19

ЧитатьСхема, ремонт и устройство АКПП 5HP19

Оставить сохнуть на столе и перейти к фильтрующему устройству.

Промывка фильтра автоматической КПП

Эксперты рекомендуют заменить фильтр коробки после 70 000 километров пробега. Однако, если автовладелец занялся промывкой АКПП до того, как прошел положенное количество километража, то он может промыть фильтрующее устройство и не устанавливать новое. Для промывки фильтра использовать WD40.

https://youtube.com/watch?v=_FKQrfequVw

Промывка гидротрансформатора АКПП

После того, как был снят гидроблок, нужно демонтировать полностью коробку. Следует учесть, что вес ее начинается от 65 кг. Все зависит от комплектации. Поэтому желательно все работы проводить с напарником и имея в гараже специальные подъемники.

После того, как снят автомат, необходимо разобрать его.

Снять и разрезать «бублик».
Проверить на деформацию лопасти турбин и насосного колеса, промыть их жидкостью Абро Клинер. Дать время на сушку.
Поменять уплотнители и сальники.
Аккуратно и герметично заварить шов соединения двух сторон ГДТ.

После этого можно приступать к промывке радиатора, установке комплектующих обратно и замене масла.

https://youtube.com/watch?v=LODZ-_To2rk

Промывка радиатора трансмиссии

После того, как будут промыты все комплектующие и заменены отдельные отработанные детали АКПП нужно приступить к чистке системы охлаждения. Она играет главную роль и не дает перегреваться всей автоматической коробке.

Многие автовладельцы рекомендуют использовать керосин для промывки радиатора. Но обычно такая процедура чревата проблемами, о которых пойдет речь в следующем блоке.

Чтобы промыть радиатор, нужно взять циркулярный насос, масло и прогнать смазывающую жидкость по трубам системы охлаждения.

После сушки всех комплектующих, собрать АКПП в обратном порядке и установить на машину. Залить новое масло. Проехать километров десять и замерить уровень. Если понадобится, то долить.

ЧитатьКак нужно правильно прогревать машину с автоматической коробкой передач

Особенности промывки «автомата»

Как промыть АКПП? Выполнять данную процедуру рекомендуется в условиях специализированных автомастерских, где имеется необходимое оборудование, промывочные аппараты. Промывка КПП позволяет удалить грязевые отложения.

Алгоритм промывки:

Машина должна быть заведена на смотровую яму, после чего сначала необходимо слить в пустую тару жидкость.
Далее к коробке подключается аппарат, посредством которого будет доливаться новое трансмиссионное масло.
Запускается мотор (примерно на 15 мин.).
Аппарат создает давление, благодаря чему масло проходит по каналам гидросистемы АКПП.
Сливается трансмиссионка.
Подлежит замене фильтрующий элемент, прокладка поддона.
Добавляется новое масло.

В завершении требуется проверка функционирования системы трансмиссии, заводится мотор. В нормальном состоянии не должно отмечаться посторонних шумов при работе. Количество траты топлива на проведение данной процедуры зависит от модели КПП (примерно 10-15 литров).

Как промыть гидроблок АКПП?

Чистка / промывка гидроблока АКПП происходит следующим образом:

Снимается данное устройство из штатного места, после чего осуществить его разборку.
Специально для этого сливается масло, снимается поддон, заглушка, переходник разъема.
Далее откручивается блок, фиксирующие элементы платы, штоки.
После разборки, все комплектующие детали должны быть очищены, промыты специальным аэрозолем, предназначенным для чистки карбюратора.
В завершении запчасти следует вытереть чистой тряпкой и высушить.

Статья в тему: Как произвести ремонт КПП Газели

Установка комплектующих деталей происходит в обратном порядке.

Для чего нужно промывать автоматическую коробку передач

Процедура промывки АКПП важна по той причине, что во время работы, смазывающее средство теряет свои моющие свойства. Масло постепенно накапливает в себе продукты износа механических деталей, разнося их по всей коробке переключения скоростей.

При рабочей температуре в 70 – 80 градусов по Цельсию эти продукты плавятся, а затем во время остывания автомата оседают на тех местах, где остановились в последний раз. Таким образом образуется нагар.

Например:

на магнитах поддона можно увидеть металлическую стружку;
на фрикционных дисках образуются налипшие комки от перегретой резины фрикционов;
в клапанах гидроблока оседает стружки и накипь от отработанной жидкости, которая оставляет свои следы на стенках. В результате клапана перестают своевременно закрываться и открываться.

Вышеперечисленные причины приводят к тому, что внутри АКПП падает давление, появляются рывки и пинки. Автомат может упасть в аварийный режим и автомобиль не тронется с места.

Поэтому промывка коробки автомат должна проводится регулярно с каждым профилактическим техническим обслуживанием.

ЧитатьОбзор лучших присадок в АКПП

Варианты упрощённых способов промывки АКПП

Начнём с классического метода, который, хоть и не требует демонтажа и разборки коробки, является достаточно трудоёмким

Важно приобрести правильное трансмиссионное масло, рекомендованное производителем. Если у вас отсутствуют такие сведения – желательно проконсультироваться со специалистами, или посетить официальные странички дилеров – словом, озаботиться применением для промывки подходящего масла

Доливаем масло в АКПП

Сама процедура выполняется в следующей последовательности:

сливается старое трансмиссионное масло, для чего автомобиль нужно прогреть (на холостом ходу это сделать не удастся, так что придётся немного покататься по городу). Дело в том, что горячее масло более жидкое, поэтому и сливается намного лучше;
найдите на нижней стороне масляного поддона сливное отверстие и открутите пробку. Как правило, она представляется собой обычный укороченный болт, в современных автомобилях – с утопленной головкой. Дождитесь, пока масло не перестанет капать;
демонтируйте сам масляный поддон. При его снятии будьте осторожны – на нём наверняка имеются остатки масла и грязи. Промойте поддон снаружи и изнутри, используя обезжиривающие средства, и вытрите насухо;
для промывки автоматической коробки нужен насос, длинные шланги и ёмкость достаточного объёма. Длительность процедуры – от 15 минут до часа, в зависимости от степени загрязнённости АКПП;
после промывки нужно установить новый маслофильтр и заменить прокладку поддона на новую. Обычно фильтр трансмиссии располагается снизу, в районе клапана, и становится легко доступным после демонтажа поддона. Способ фиксации может быть разным – от защёлок до болтового крепления. Встречаются и варианты установки маслофильтра снаружи корпуса коробки;
прокладку лучше посадить на герметик, после чего можно приступать к установке на штатное место поддона;
осуществляем заливку свежей трансмиссионной жидкости;
проверка уровня ТМ осуществляется посредством щупа, при этом заливать жидкость нужно медленно, не торопясь, делая небольшие паузы, постоянно вверяясь с показаниями щупа;
запустите силовой агрегат и дайте ему поработать определённое время, совершите небольшую поездку с использованием всех режимов коробки, после чего следует обследовать её на наличие подтёков.

Второй метод предполагает промывку АКПП соляркой. В этом случае после слива отработанного ТМ в трансмиссию следует залить такое же количество солярки. Через два часа жидкость сливают, и затем осуществляют промывку по описанному выше алгоритму.

Это достаточно старый способ, которым часто пользовались для промывки не только коробок передач, но и двигателей автомобилей и спецтехники во времена, когда специализированных промывочных средств еще не было.

Если вам неохота возиться со снятием поддона, имеется альтернативный метод – троекратная заливка самого дешёвого варианта подходящего трансмиссионного масла. На каждом из этапов рекомендуется определённое время поездить на машине (до 500 км), и только после затем заливать качественную жидкость. Говорят, что такая процедура демонстрирует вполне приличные результаты, поскольку считается, что само масло (разумеется, чистое) обладает отличными чистящими свойствами.

Наконец, можно использовать для промывки АКПП димексид или авиакеросин. В этом случае алгоритм будет следующим:

сливаем отработанное ТМ, как рассказано в самом начале;
заливаем равноценное количество керосина (его достать не так просто) или димексида (средства, часто используемого для очистки двигателей внутреннего сгорания);
после 20-30-минутной выдержки сливаем промывочную жидкость и заливаем подходящее трансмиссионное масло (можно из самых дешёвых);
катаемся примерно 800-100 километров, и только после этого тщательно сливаем масло и заливаем качественное свежее.

Отзывы о работе автоматической коробки после такой очистки могут быть диаметрально противоположными, так что данную процедуру следует выполнять на свой страх и риск.

Подготовка к промывке

Не секрет, что гарантированно хорошие результаты достигаются при выполнении этой процедуры в специализированных автосервисных мастерских. В их распоряжении имеются дорогостоящие промывочные аппараты, позволяющие производить очистку трансмиссии без её демонтажа на высоком профессиональном уровне. Если диагностика коробки выявляет неисправности, требующие её разборки, это хороший способ выполнить промывку ещё более качественно, одновременно с продувкой гидравлических каналов.

Коробка передач в разобранном виде

Но это не означает, что такие работы в принципе не могут быть выполнены самостоятельно. Более того, многие автовладельцы используют именно этот способ, позволяющий сэкономить немалые средства. Для этого понадобятся следующие материалы и инструменты:

жидкость для промывки АКПП (в самом простом случае – обычная трансмиссионная);
емкость для слива отработки;
достаточный запас мягкой ветоши;
набор ключей, отвёрток;
некоторое количество бензина (солярки, керосина);
насос.

Несколько простых рекомендаций:

выбирайте ровную горизонтальную поверхность, очень желательно иметь подъёмник, позволяющий поднять машину достаточно высоко – это существенно облегчит работу;
если автомобиль ещё не остыл, следует соблюдать определённые меры осторожности – горячих компонентов в автомобиле достаточно, включая трансмиссию;
если вы не слишком разобрались, чем промыть АКПП в домашних условиях, обратитесь к мануалу: многие производители требуют использования конкретного средства для определённой модели авто.

Предлагаем ознакомиться Можно стирать простым порошком в машинке автомат

А теперь перейдём непосредственно к описанию способов промывки автоматической КПП.

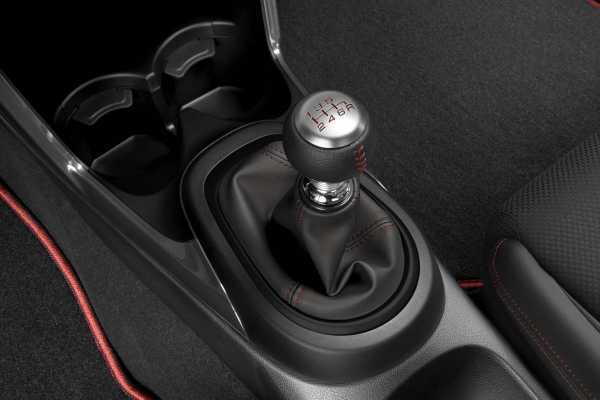

Нужно ли промывать механическую коробку передач (МКПП)?

Любая механическая коробка передач состоит из валов, подшипников, шестерен и синхронизаторов, но все эти детали не смогут работать без масла. Масло обеспечивает смазочную пленку, защиту от износа, легкость переключения передач, отвод тепла и очистку деталей от отложений. Несмотря на то, что масло обладает моющими свойствами и очищает детали, оно же является и источником загрязнений, наряду с продуктами износа трансмиссии. Но коробка передач загрязняется изнутри далеко не всегда. Что же может произойти, чтобы коробка передач загрязнилась?

Самый распространенный случай – попадание воды. Да, да коробка передач негерметична. Меняется температура, коробка разогревается, затем остывает, поэтому, чтобы не создавалось избыточное давление или вакуум, коробка имеет связь с атмосферой. Клапан, который обеспечивает приток или отток воздуха, называется сапун. Сапун находится в верхней части коробки, чтобы через него не выбрасывало масло. В обычных условиях эксплуатации все работает как и положено, но стоит попасть в глубокую лужу, коих в нашей стране не счесть, вода закрывает сапун, коробка резко охлаждается в воде и вода засасывается внутрь коробки передач. Вместо масла образуется эмульсия. Это плохо не только из-за ухудшения смазки. Если масло вовремя не заменить и эмульсия находится в коробке достаточно долго, то начинается процесс гидролиза, то есть масло превращается в «мыло». Только это «мыло» уже ничего не моет и не смазывает. Масло полностью теряет рабочие свойства и представляет из себя неприятную на вид, грязную мазь, которая даже не сливается с коробки.

Менее распространенный случай – длительный перегрев коробки. Долгая езда на высокой скорости или в условиях бездорожья, буксировка тяжелого прицепа разогревает коробку передач значительно сильнее допустимого. Масло начинает «свариваться», образуя мазь, как и в предыдущем случае, только более темного цвета.

Загрязнения в поддоне картера коробки, а также ровным слоем на других частях, образуются из окислившегося масла и продуктов износа при редкой смене масла, превышении интервала замены.

Простая замена масла не очистит коробку передач, нужны специальные меры. Специалисты разберут агрегат, тщательно промоют каждую деталь, но такой путь чрезвычайно затратен и не быстр. Значительно проще использовать специализированную промывку. Непосредственно перед штатной заменой масла, в проблемную коробку заливается специальная промывка. Далее, двигатель автомобиля нужно завести и оставить работать на 10-15 минут на холостом ходу. Куда-либо ехать или переключать передачи нет необходимости, так как на холостом ходу все валы коробки крутятся, масло циркулирует, механизм полноценно очищается. Далее, содержимое коробки передач, или моста, сливается, заливается свежее масло, и вуаля! Примечание: перед добавкой промывки агрегат должен иметь рабочую температуру, то есть промывка будет эффективно работать только после прогревочной поездки.

Лидер немецкого рынка автохимии и масел, компания Liqui Moly GmbH выпускает специализированную промывку для механических трансмиссий – Getriebe-Reiniger. Эта промывка создана на основе нафтеновых масел, обладающих отменными моющими свойствами, не действует на сальники и прокладки и практически не разжижает трансмиссионное масло. Содержит сильный моющий комплекс и антизадирные присадки для защиты трансмиссии в процессе самой промывки. Позволяет старому маслу как можно полнее слиться с агрегата.

Нет необходимости промывать механическую трансмиссию перед каждой заменой масла, хотя это и не помешает. Промывать обязательно тогда, когда были нарушены условия эксплуатации, перечисленные выше, а также в случаях возникновения проблем: плохое включение передач, шум в работе и т.п. Устранить проблемы и продлить ресурс агрегата всегда в ваших силах. Подобрать правильное масло под практически любой автомобиль можно в программе подбора.

Стандартная промывка автомата

Сначала обратим внимание на порядок очистки АКПП без снятия с автомобиля, то есть промывку узла на СТО с использованием специального аппарата. В типовом варианте данная процедура проводится следующим образом:

В первую очередь, проводится слив старого масла

На этом этапе важно слить максимально возможное количество жидкости. Для достижения этой цели потребуется демонтировать и сливную пробку, и поддон АКПП (при наличии такого), и даже редуктор (если возможность слива масла из него имеется);
После этого механизм собирается в первоначальный вид, к каналам подачи масла подключается специальное устройство, в него или заранее в коробку заливается масло и заводится мотор

В течение 10-15 минут ему нужно дать поработать;
Затем проводится повторный слив масла, заменяется масляной фильтр и прокладка поддона АКПП. Автомобиль собирается в исходное состояние, и в коробку заливается новая трансмиссионная жидкость.

Как промыть АКПП самостоятельно

Если автовладелец не знает, как промыть АКПП самостоятельно, то следующая инструкция поможет ему в этом.

ЧитатьРемонт своими руками акпп a604 (41te) и ремкомплект блока соленоидов

Обычная процедура проводится путем слива отработанного масла и залива нового с запуском двигателя и повторным процессом методом вытеснения. Это способ применяется при полной замене смазывающего средства. В этом случае демонтажа коробки не производится.

Промыть коробку таким способом можно, следуя шагам, описанным ниже:

Завести двигатель и прогреть АКПП транспортного средства до рабочей температуры.
Заехать на эстакаду.
Заглушить мотор и слить отработанное масло в специальную емкость.
Разобрать поддон и очистить его от металлической стружки и нагара.
Удалить фильтр старый и установить новое фильтрующее устройство.
Собрать все в обратной последовательности, не забыв поменять уплотнители на поддоне и пробке слива.
Залить новое промывочное масло столько, сколько было слито.
Теперь следует отсоединить шланг обратки патрубка от радиатора охлаждения и освободившимся концом вставить в пятилитровую бутылку.
Попросить напарника завести двигатель.
В бутылку польется черная жидкость. Дождаться, пока она не поменяет цвет на светлый.
Слить все масло.
Отключить мотор. Установить шланг обратно.
Долить столько оригинальной смазывающей жидкости, сколько вылилось.

На этом этап очистки будет завершен. Старое масло было вытеснено новым. Автовладельцы считают, что этого достаточно для промывки АКПП. Часть людей использует в этом случае присадки для очистки, хотя эксперты не рекомендуют. Так как эффективность их не доказана, а причинить вред АКПП различные примеси могут.

Диагностика трансмиссии

Неисправности различных узлов трансмиссии можно определить по характерным признакам – возникают рывки при переключении передач, нарушается управляемость автомобиля. Случается, что не происходит переключения передач, первая передача после остановки вообще не включается или включенная передача самопроизвольно соскакивает в нейтральное положение. Посторонние звуки при переключении или работе на нейтральной передаче, запах гари, протечки трансмиссионного масла, тряска, вибрация – все эти внешние признаки могут указывать на неисправность коробки передач или других элементов трансмиссии. При появлении хотя бы одного из них необходимо выполнить диагностику, чтобы выявить неисправность и произвести требуемый ремонт.

При отсутствии эстакады автомобиль можно поднять домкратом

Диагностику трансмиссии удобнее производить, когда авто находится на эстакаде или над смотровой ямой, поскольку доступ к ряду элементов осуществляется снизу. Но некоторые неисправности можно выявить только в движении, для этого нужно выбрать участок дороги, где отсутствует интенсивное движение.

в первую очередь проверяется отсутствие протечек рабочей жидкости, снаружи коробка передач должна быть сухой, без потеков масла;

затем нужно оценить звук, сопровождающий работу сцепления (оценка производится при включенном двигателе и выжатом сцеплении). Тихое шипение свидетельствует об износе или о разрушении выжимного подшипника;

шум и скрежет при переключении передач указывают на то, что сцепление не обеспечивает полного отсоединения трансмиссии от двигателя;

необходимо проконтролировать положение педали сцепления при начале движения на первой передаче. При исправном сцеплении достаточно слегка отпустить педаль, чтобы автомобиль двинулся с места, а при его сильном износе педаль приходится отпускать почти до предела;

еще один способ проверки – проехать несколько метров задним ходом и при выжатом сцеплении начать движение вперед на первой передаче. Щелчок, сопровождающий этот маневр, указывает на износ деталей;

большой люфт при вращении полуосей взад-вперед, хруст на поворотах свидетельствует о неисправности ШРУСов;

выраженный металлический стук на поворотах и при движении по неровной, с выбоинами, дороге указывает на сильный износ дифференциала, а также проблемы с ходовой.

Довольно информативный маневр, позволяющий оценить состояние трансмиссии, выполняется на спуске:

Переключить авто на нейтральную передачу.
На короткое время выключить зажигание.
Снова включить и выставить передачу, соответствующую текущей скорости.

Если автомобиль без проблем заводится на ходу, трансмиссия работает нормально.

Первый способ

Проконсультируйтесь с профессионалом по автомобильным деталям, чтобы убедиться, что вы купили правильное масло.

После слива отработки, необходимо заменить старый фильтр на новый и промыть коробку. Промывание лучше проводить на яме, потому что придется откручивать поддон, чтобы удалить остатки жидкости.

Процесс проведения манипуляции:

Есть специальный аппарат, патрубки которого присоединяют на место где стоят патрубки системы охлаждения автоматической коробки передач.
Для начала необходимо слить старое масло. Для этого необходимо разогреть автомобиль, включив двигатель на несколько минут. Жидкость будет сливаться намного быстрее, если будет слегка теплой.
Слейте жидкость и снимите масляный поддон трансмиссии. Поместите большой дренажный поддон под масляный поддон трансмиссии и постарайтесь не проливать жидкость. На некоторых моделях авто есть сливная пробка. Найдите ее. Пробка для слива обычно представляет собой стандартную резьбовую пробку, расположенную в одном углу масляного поддона трансмиссии. Снимите ее и дайте жидкости слиться, затем снова установите. Вся отработка, грязь и металлические частички должны удалиться.
Очистите масляный поддон внутри и снаружи. Автоматические трансмиссии очень чувствительны к загрязнению и посторонним веществам. Используйте обезжириватель, чтобы очистить внешнюю поверхность поддона, очиститель внутренней поверхности и прокладок.
Промыв коробку, необходимо установить новый фильтр, заменить прокладку поддона и закрепить герметиком. Большинство фильтров коробок передач расположены на нижней части корпуса клапана и хорошо видны после снятия масляного поддона трансмиссии. Некоторые такие элементы просто защелкиваются. Другие фильтры удерживаются болтами, которые могут различаться по длине

Крайне важно, чтобы эти болты были переустановлены в правильном положении. В других трансмиссиях используются внешние фильтры, которые напоминают масляные фильтры двигателя.

Поддон плотно прикручивают на место и приступают к заливке свежей маслянистой жидкости. Нанесите небольшое количество чистой трансмиссионной жидкости на любые уплотнительные кольца или уплотнения на фильтре — это упростит установку.

Откройте капот автомобиля и найдите свой измерительный щуп. Обычно индикатор уровня масла имеет красный цвет, в то время как индикатор уровня масла в двигателе желтый. Медленно заливайте трансмиссионную жидкость, регулярно проверяя ее уровень, чтобы избежать переполнения.

Запустите двигатель пусть он побудет включенным несколько минут, это поможет обнаружить утечку. Рекомендуется включить все скорости коробки передач.

Это очень важно, потому что некоторые транспортные средства требуют, чтобы проверяли трансмиссионную жидкость при работающем двигателе, а другие при не работающем. Неправильное проведение процедуры может привести к неточному считыванию измерительного щупа

Неправильное проведение процедуры может привести к неточному считыванию измерительного щупа.
