Принцип работы гидравлических и механических тормозов

Содержание:

• 1 Диагностика и ремонт тормозной системы автомобиля: признаки неисправности 1.1 Существует несколько симптомов, указывающих на наличие проблем в механизме:
• 1.2 Специалисты используют несколько типов диагностирования:
• 1.3 Диагностика и ремонт тормозной системы обязателен, если вы заметили хотя бы один признак поломки:
• 1.4 Может потребоваться замена:

2 Техническое обслуживание и ремонт тормозной системы
3 Совет эксперта

Ремонт тормозной системы автомобиля лучше доверить специалистам, которые выполнят диагностику и заменят изношенные агрегаты новыми.

Принцип работы стояночного тормоза

Он является чисто механическим устройством. Приводится в действие поднятием рычага «ручника» в вертикальное положение до момента щелчка фиксатора. При этом происходит натяжение двух металлических тросов, проходящих под днищем автомобиля, которые плотно прижимают тормозные колодки задних колес к барабанам.

Для снятия машины со стояночного тормоза надо пальцем утопить фиксирующую кнопку и опустить рычаг книзу, в первоначальное положение.

Не забывайте перед началом движения проверить положение ручника! Езда с не отпущенным ручным тормозом быстро выведет из строя тормозные колодки.

Устройство механизма торможения

Тормозная система на современных авто может включать в себя 3 или 4 контура, выполняющих разные задачи. К ним следует отнести:

• Основной.
• Дублирующий.
• Стояночный (ручной, горный).
• Вспомогательный.

Рабочая система

Главную роль среди перечисленных систем играет основная (рабочая). Она используется непосредственно во время езды и предназначена для замедления ТС вплоть (при необходимости) до полной остановки. Существует два типа рабочих систем:

• Дисковая.
• Барабанная.

Специальные колодки в механизмах первого типа при нажатии педали сжимают диск с двух сторон, не давая ему вращаться и останавливая колесо. В системах второго типа колодки устанавливаются внутри колесного барабана. При надавливании на педаль они распирают его, препятствуя вращению колеса.

Дублирующий тормоз

Дублирующий механизм выполняет страховочную роль, вступая в работу при отказе основного. На одних моделях она полностью дублирует задние, а также передние тормоза, на других ее действие распределяется только на одну из частей (чаще всего на задние цилиндры). Иногда эта функция возлагается на ручной тормоз.

Стояночный механизм

Стояночный (горный, ручной) тормоз предназначен для обеспечения устойчивости машины на месте стоянки. Отпуская тормозную педаль, водитель отключает основную систему. Если площадка, выбранная для остановки, имеет даже незначительный уклон, авто может запросто покатиться, и не остановится, пока не упрется во что-либо на пути. «Чем-либо» может оказаться другой автомобиль, стенка здания или дерево, и тогда повреждения практически гарантированы. Дополнительной функцией ручника является удерживание машины на склоне, если она заглохла во время подъема. В этом случае для того, чтобы тронуться с места, водитель плавно отпускает сцепление, одновременно нажимая акселератор и опуская рычаг горного тормоза. При синхронном выполнении этих действий автомобиль назад не покатится.

Привод ручного тормоза ВАЗ 2106: 1 — чехол; 2 — передний трос; 3 — рычаг; 4 — кнопка; 5 — пружина тяги; 6 — тяга защелки; 7 — втулка; 8 — ролик; 9 — направляющая заднего троса; 10 — распорная втулка; 11 — оттяжная пружина; 12 — задний трос; 13 — кронштейн заднего троса

Вспомогательная система

Вспомогательные тормозные механизмы устанавливаются на крупногабаритные и тяжеловесные машины, используемые для перевозки различных грузов на дальние расстояния. Они позволяют частично разгрузить основную систему, когда автомобиль в течение достаточно длительного времени затормаживается на дорогах, проходящих по холмам или расположенным в горах.

Техническое обслуживание и ремонт тормозной системы

Технология восстановления работы тормозной системы во многом зависит от характера проблемы. Если вы не знакомы с устройством и не имеете опыта ремонта тормозной системы, заниматься проблемой самостоятельно не рекомендуется. Однако, попробовать установить причину проблемы своими силами и выполнить элементарные действия для ее устранения можно. Если при нажатии педаль тормоза она проваливается, это говорит о наличии завоздушивания. В этом случае из гидропривода необходимо удалить лишний воздух, а также долить тормозную жидкость.

1. Прежде чем заняться ликвидацией воздуха, удостоверьтесь, что в цилиндре присутствует нормальный объем жидкости.
2. Теперь извлеките защитную крышку с воздушного клапана.
3. Один из концов шланга установите на штуцер, второй – опустите в емкость с тормозной жидкостью.
4. 2-3 раза нажмите на педаль торможения, и, удерживая ее, отверните штуцер на пару оборотов. Заново нажмите на педаль, удерживайте ее несколько секунд, медленно отпустите.
5. Действия необходимо повторять, пока в емкости с тормозной жидкости не перестанут появляться пузырьки с воздухом.
6. Удерживая педаль, заверните штуцер.
7. Отпустите педаль, извлеките шланг, установите защитный колпачок на место.

Основные неисправности тормозной системы

В таблице ниже приведены наиболее распространенные неисправности тормозной системы автомобиля и способы их устранения.

Симптомы	Вероятная причина	Варианты устранения
Слышен свист или шум при торможении	Износ тормозных колодок, их низкое качество или брак; деформация тормозного диска или попадание на него постороннего предмета	Замена или очистка колодок и дисков
Увеличенный ход педали	Утечка рабочей жидкости из колесных цилиндров; попадание воздуха в тормозную систему; износ или повреждение резиновых шлангов и прокладок в ГТЦ	Замена неисправных деталей; прокачка тормозной системы
Увеличенное усилие на педаль при торможении	Отказ вакуумного усилителя; повреждение шлангов	Замена усилителя или шланга
Заторможенность всех колес	Заклинивание поршня в ГТЦ; отсутствие свободного хода педали	Замена ГТЦ; выставление правильного свободного хода

Основное назначение системы

Вспомогательная тормозная система

Постепенно разгоняясь при движении на спусках, автомобиль может набрать достаточно высокую скорость, что может быть небезопасно для дальнейшего движения. Водитель вынужден постоянно контролировать скорость за счет использования . Такие циклы многократного притормаживания приводят к быстрому износу тормозных накладок и шин, а также увеличению температурного режима работы тормозного механизма.

В результате коэффициент трения накладок о тормозной барабан или диск снижается, что приводит к снижению эффективности всего тормозного механизма. А следовательно увеличивается тормозной путь автомобиля.

https://youtube.com/watch?v=LX5F5gIRC4o

Для обеспечения длительного движения на спуске с небольшой фиксированной скоростью и без перегрева тормозных механизмов используется вспомогательная тормозная система. Она не может снизить скорость машины до нулевого значения. Это делает рабочая тормозная система, которая в «холодном» состоянии готова с наибольшей эффективностью выполнить свою задачу в нужный момент.

Обслуживание тормозных дисков и колодок

Износ и замена дисков

Износ тормозных дисков напрямую связан со стилем вождения автомобилиста. Степень износа определяется не только километражем, но и ездой по плохим дорогам. Также на степень износа тормозных дисков влияет их качество.

Минимально допустимая толщина тормозного диска зависит от марки и модели транспортного средства.

Основными факторами, указывающими на то, что передние или задние тормозные диски необходимо менять, являются:

• биение дисков при торможении;
• механические повреждения;
• увеличение тормозного пути;
• снижение уровня рабочей жидкости.

Износ и замена колодок

Износ тормозных колодок, прежде всего, зависит от качества фрикционного материала. Немаловажную роль играет и стиль вождения. Чем интенсивнее будет торможение, тем сильнее износ.

Передние колодки изнашиваются быстрее задних за счет того, что при торможении они испытывают основную нагрузку. При замене колодок лучше менять их одновременно на обоих колесах, будь-то задние или передние.

Неравномерно могут изнашиваться и колодки, установленные на одну ось. Это зависит от исправности рабочих цилиндров. Если последние неисправны, то они сдавливают колодки неравномерно. Разница в толщине накладок в 1,5-2 мм может говорить о неравномерном износе колодок.

Существует несколько способов, позволяющих понять, нужно ли менять тормозные колодки:

1. Визуальный, основанный на проверке толщины фрикционной накладки. На износ указывает толщина накладки в 2-3 мм.
2. Механический, при котором колодки оснащаются специальными металлическими пластинками. Последние по мере истирания накладок начинают соприкасаться с тормозными дисками, из-за чего скрипят дисковые тормоза. Причиной скрипа тормозов является истирание накладки до 2-2,5 мм.
3. Электронный, при котором используются колодки с датчиком износа. Как только фрикционная накладка сотрется до датчика, его сердечник соприкоснется с тормозным диском, электрическая цепь замкнется и загорится индикатор на приборной панели.

Устройство механизма торможения

Тормозная система на современных авто может включать в себя 3 или 4 контура, выполняющих разные задачи. К ним следует отнести:

• Основной.
• Дублирующий.
• Стояночный (ручной, горный).
• Вспомогательный.

Рабочая система

Главную роль среди перечисленных систем играет основная (рабочая). Она используется непосредственно во время езды и предназначена для замедления ТС вплоть (при необходимости) до полной остановки. Существует два типа рабочих систем:

• Дисковая.
• Барабанная.

Специальные колодки в механизмах первого типа при нажатии педали сжимают диск с двух сторон, не давая ему вращаться и останавливая колесо. В системах второго типа колодки устанавливаются внутри колесного барабана. При надавливании на педаль они распирают его, препятствуя вращению колеса.

Дублирующий тормоз

Дублирующий механизм выполняет страховочную роль, вступая в работу при отказе основного. На одних моделях она полностью дублирует задние, а также передние тормоза, на других ее действие распределяется только на одну из частей (чаще всего на задние цилиндры). Иногда эта функция возлагается на ручной тормоз.

Стояночный механизм

Стояночный (горный, ручной) тормоз предназначен для обеспечения устойчивости машины на месте стоянки. Отпуская тормозную педаль, водитель отключает основную систему. Если площадка, выбранная для остановки, имеет даже незначительный уклон, авто может запросто покатиться, и не остановится, пока не упрется во что-либо на пути. «Чем-либо» может оказаться другой автомобиль, стенка здания или дерево, и тогда повреждения практически гарантированы. Дополнительной функцией ручника является удерживание машины на склоне, если она заглохла во время подъема. В этом случае для того, чтобы тронуться с места, водитель плавно отпускает сцепление, одновременно нажимая акселератор и опуская рычаг горного тормоза. При синхронном выполнении этих действий автомобиль назад не покатится.

Привод ручного тормоза ВАЗ 2106: 1 — чехол; 2 — передний трос; 3 — рычаг; 4 — кнопка; 5 — пружина тяги; 6 — тяга защелки; 7 — втулка; 8 — ролик; 9 — направляющая заднего троса; 10 — распорная втулка; 11 — оттяжная пружина; 12 — задний трос; 13 — кронштейн заднего троса

Вспомогательная система

Вспомогательные тормозные механизмы устанавливаются на крупногабаритные и тяжеловесные машины, используемые для перевозки различных грузов на дальние расстояния. Они позволяют частично разгрузить основную систему, когда автомобиль в течение достаточно длительного времени затормаживается на дорогах, проходящих по холмам или расположенным в горах.

ТО при пробеге около 50 000 км или эксплуатации авто более 3 лет

1. Эксплуатация тормозной системы более 3 лет и пробег машины более 50 000 км считается «солидным возрастом», при котором из-за большой выработки рабочих элементов надежность тормозной системы понижается вдвое. Поэтому технический осмотр и ремонт проводится более обширно, причем замена рабочих узлов считается более перспективной, чем их переборка (ремонт), ведь выработка образуется и на зеркалах рабочих цилиндров гидравлики, которая восстановлению не подлежит.
2. Замена выработанных элементов тормозной системы (резинотехнические изделия, поршни, пружины), конечно, продлевает сроки эксплуатации узлов, но всего лишь на еще один срок (до 50 000 км). Затем рекомендуется обязательная замена выработанных узлов, т.к. за такой срок выработка зеркал становится критичной, а в самом металле проявляется усталость, что приводит к образованию трещин, особенно на резьбовых соединениях.
3. При пробеге более 50 000 км тщательная выбраковка проводится не только деталей гидравлической системы, но и тормозных дисков и барабанов. Обычно при таком сроке могут образовываться на их поверхности борозды и неравномерная выработка, которая устраняется только на специализированных станках протачиванием.
4. При невозможности провести восстановительные работы на СТО или при выработке металла до критического размера поля допуска проводится замена тормозных дисков и барабанов на новые. Восстановление облегченных вентилируемых тормозных дисков и барабанов практически невозможно, т.к. уменьшение стенки металла приводит к снижению его прочности, что может вызвать при экстренном торможении его растрескивание.
5. Эксплуатация тормозных дисков и барабанов с неровными рабочими поверхностями не допускается, т.к. нарушается режим работы трущихся деталей, что приводит либо к неэффективному торможению, либо к блокировке колес.
6. При капитальном ремонте тормозной системы не допускается промывка деталей маслянистыми жидкостями, т.к. попадание даже малого количества масла в трубопроводы с тормозной жидкостью приводит к возникновению суспензионных пробок. Поэтому перед сборкой деталей гидравлической системы очистка производится насухо, а их смазка выполняется только тормозной жидкостью.
7. Не допускается использование (тем более смешивание) не соответствующей тормозной жидкости, ведь они не все совместимы между собой, а неправильный выбор или применение некачественной тормозной жидкости может привести к отказу тормозов именно в критической ситуации. Это связано с физическими особенностями разных тормозных жидкостей.
8. Лучшие результаты прокачивания тормозной системы получаются при использовании специального устройства (обычно на СТО оно есть), подающего жидкость под давлением, за счет которого качественно удаляется весь мусор и воздух из системы. Самостоятельная прокачка гидравлической системы может потребовать повторения операции несколько раз, ведь воздух и мусор передвигаются постепенно. К тому же воздух может «растворяться» в тормозной жидкости, а со временем концентрироваться в рабочих тормозных цилиндрах.
9. Замена РТИ должна проводиться только на качественные изделия, соответствующие вашей тормозной жидкости, т.к. при неправильном выборе РТИ они просто растворяются или разбухают в тормозной жидкости.

Основная тормозная система

На современных легковых автомобилях устанавливают основные ТС, состоящие из тормозного гидропривода и тормозных механизмов. Когда водитель нажимает ногой на педаль тормоза, та сила, с которой он давит на педаль, передается на устройство, которое называется главный тормозной цилиндр. Главный тормозной цилиндр имеет поршень, который, двигаясь, увеличивает давление в системе гидравлических тормозных трубок, ведущих к каждому колесу автомобиля. На каждом колесе тормозная жидкость под давлением оказывает воздействие на поршень колесного тормозного механизма, который выдвигает тормозные колодки, а те, в свою очередь, прижимаются к тормозному барабану или тормозному диску. Трение замедляет вращение колес и движение автомобиля.

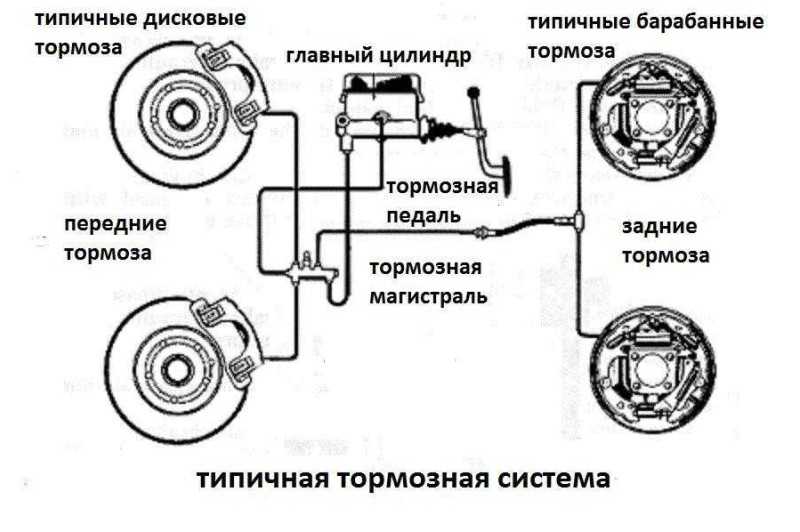

Рис. 1 Схема гидропривода тормозов
1 — тормозные цилиндры передних колес; 2 — трубопровод передних тормозов; 3 — трубопровод задних тормозов; 4 — тормозные цилиндры задних колес; 5 — бачок главного тормозного цилиндра; 6 — главный тормозной цилиндр; 7 — поршень главного тормозного цилиндра; 8 — шток; 9 — педаль тормоза

В гидропривод основной ТС входят:

• главный тормозной цилиндр с вакуумным усилителем или без него;
• регулятор давления в задних тормозных механизмах;
• рабочий контур (трубопровод диаметром 4-8 мм).

Рабочий контур соединяет между собой устройства гидропривода и тормозные механизмы. Главный тормозной цилиндр (ГТЦ) предназначен для преобразования усилия, прилагаемого к педали тормоза, в избыточное давление тормозной жидкости и распределения его по рабочим контурам. Бачок с запасом тормозной жидкости может крепиться на ГТЦ или вне его. Вместе с ГТЦ на большинстве автомобилей устанавливают вакуумные усилители, которые увеличивают силу, создающую давление в тормозной системе. Вакуумный усилитель (рис. 2) конструктивно связан с главным тормозным цилиндром. Основным элементом усилителя является камера, разделенная резиновой перегородкой (диафрагмой) на два объема. Один объем связан с впускным трубопроводом двигателя, где создается разряжение, а другой с атмосферой. Из-за перепада давлений, благодаря большой площади диафрагмы, «помогающее» усилие при работе с педалью тормоза может достигать 30 — 40 кг и больше. Это значительно облегчает работу водителя при торможениях и позволяет сохранить его работоспособность длительное время.

Рис. 2 Схема вакуумного усилителя
1 — главный тормозной цилиндр; 2 — корпус вакуумного усилителя; 3 — диафрагма; 4 — пружина; 5 — педаль тормоза

Регулятор уменьшает давление в приводе тормозных механизмов задних колес. При торможении сила инерции движущегося автомобиля и противодействующая ей сила трения (точка приложения которой ниже центра тяжести автомобиля) создают продольный опрокидывающий момент. Мягкая передняя подвеска, реагируя на него, «проседает», а задние колеса «разгружаются». Поэтому даже при неэкстренном интенсивном торможении задние колеса могут блокироваться, что часто приводит к заносу автомобиля. В зависимости от изменения расстояния между элементами задней подвески и кузовом автомобиля (его продольного наклона) давление в приводе задних тормозов (по сравнению с передними) ограничивается. В результате чего блокировки задних колес не происходит или (в зависимости от замедления и загруженности автомобиля) она возникает значительно позже.

Гидравлическая тормозная система

Гидравлическая тормозная система является одной из самых важных систем современного автомобиля.  

Гидравлическая тормозная система может неудовлетворительно работать при попадании в нее воздуха. При удалении воздуха из тормозной системы соблюдают следующий порядок.  

В гидравлическую тормозную систему заливают специальные жидкости, обладающие особыми свойствами ( например, не разрушать резиновых деталей гидравлической системы, иметь строго определенную вязкость и пр. Смешивать тормозные жидкости разных сортов не рекомендуется.  

При работе гидравлической тормозной системы без компенсационного бачка, а также при разнице уровней напорного и рабочего цилиндров более 5 ж в величине усилия Рп, определяемого формулами ( 36) — ( 38), должно быть дополнительно учтено гидростатическое давление жидкости в трубопроводе. В большинстве тормозных устройств подъемно-транспортных машин перепад уровней напорного и рабочего цилиндров гидросистемы относительно невелик и обусловливает возрастание необходимого усилия на педали или рычаге управления не более чем на 3 — 5 %; при наличии компенсационного бачка давление столба жидкости в основном трубопроводе также компенсируется столбом жидкости от бачка до напорного цилиндра. Но в некоторых специальных конструкциях гидростатическое давление должно быть учтено.  

При работе гидравлической тормозной системы без компенсационного бачка, а также при разнице уровней главного и рабочего цилиндров более 5 м в величине усилия Рп, определяемого формулами (3.4) — (3.6), должно быть дополнительно учтено гидростатическое давление жидкости в трубопроводе. В большинстве тормозных устройств подъемно-транспортных машин перепад уровней главного и рабочего цилиндров гидросистемы относительно невелик и обусловливает возрастание необходимого усилия на педали или рычаге управления не более чем на 3 — 5 %; при наличии компенсационного бачка давление столба жидкости в основном трубопроводе также компенсируется столбом жидкости от бачка до главного цилиндра. Чтобы при отпущенной педали в трубопроводе не поддерживалось излишне высокое остаточное давление и обеспечивалось быстрое возвращение педали в исходное положение, она обычно снабжается возвратной пружиной, уравновешивающей момент от веса педали. Если в конструкции системы управления эта пружина не предусмотрена, то следует учесть давление в гидросистеме, создаваемое весом педали. В ряде конструкций это давление существенно меняет характеристику процесса торможения и размыкания тормоза.  

Для контроля гидравлической тормозной системы на автомобилях устанавливают различные сигнализаторы, показывающие падение давления в одном контуре тормозной системы или критическое снижение уровня тормозной жидкости. Сигнализатор, примененный на автомобилях Москвич и ГАЗ-3102 ( рис. 100), состоит из корпуса 5, поршней 1 и 2с уплотнительными резиновыми кольцами, шарика 4 и выключателя 3 контрольной лампы.  

Для заполнения гидравлических тормозных систем должна применяться однородная по составу и физическим свойствам тормозная жидкость.  

Применяют для заполнения гидравлических тормозных систем, автомобилей, эксплуатируемых в северных и восточных районах средней полосы СССР.  

Применяют для заполнения гидравлических тормозных систем автомобилей, эксплуатируемых в северных и восточных районах средней полосы СССР.  

Схема спидометра.

Для включения стоп-сигнала в гидравлическую тормозную систему установлен включатель, электрически связанный с лампами стоп-сигнала.  

Жидкости, применяемые для заполнения гидравлических тормозных систем автомобилей, называются автомобильными тормозными.  

Жидкости, применяемые для заполнения гидравлических тормозных систем автомобилей, называются автомобильными гидротормозными жидкостями.  

Принципиальная схема гидравлического привода самолетного узла.

На рис. 178 изображена принципиальная схема гидравлической тормозной системы автомобиля. Принцип работы этой системы заключается в передаче давления жидкостью от тормозной педали к разжимным устройствам колесных тормозов. Поршень 2, перемещаясь, сжимает возвратную пружину 4 и через перепускной клапан 5 вытесняет жидкость из главного цилиндра через магистраль в рабочие тормозные цилиндры 6, создавая необходимое рабочее давление. Поршни 7 под давлением жидкости перемещаются в рабочих тормозных цилиндрах и давят на тормозные колодки 8, прижимая их обшивки к рабочей поверхности барабанов, вследствие чего и происходит торможение колес. После прекращения давления на тормозную педаль поршень 2 под действием возвратной пружины стремится отойти в свое исходное положение.  

Неисправности тормозной системы

Помимо естественного износа тормозных дисков и колодок есть неисправности тормозной системы, на которые стоит обратить внимание. Вот как их распознать по сигналам на приборной панели

Знак «Низкий уровень тормозной жидкости». Обычно сигнал появляется, когда система негерметична. Если тормоза все еще работают, можно долить тормозной жидкости и попробовать на небольшой скорости доехать до автосервиса. Если чувствуете, что педаль проваливается в пол, лучше вызвать эвакуатор.

Такое может произойти и при сильном износе тормозных колодок и дисков — тогда тормозная жидкость из бачка будет в цилиндрах тормозных суппортов.

При замене колодок поршни суппортов сведут на место, чтобы установить новые колодки, а тормозная жидкость вернется в бачок.

Знак «Износ тормозных колодок». Многие современные автомобили оснащены датчиком износа колодок. Это может быть всего лишь один датчик на одной колодке спереди, по одному датчику на передней и задней оси либо же и вовсе на каждой колодке.

Принцип работы такой: когда тормозной диск перетрет провод внутри датчика, произойдет обрыв цепи, на приборной панели загорится индикация износа тормозных колодок. Обычно индикация загорается заранее, за 1000—2000 км до полного износа, но не стоит пренебрегать заменой, так как изношенная колодка хуже отводит тепло и может повредиться при экстренном торможении.

Знак «Неисправность системы ABS». Проблема больше электрическая, тем не менее ABS с такой индикацией работать не будет. Проблема может быть в одном из датчиков скорости вращения колеса, в блоке управления ABS либо же в роторном кольце датчика. Он нередко ржавеет и повреждается или начинает проворачиваться на приводе колеса, из-за чего датчик считывает неверные показания. Иногда меняется отдельно, иногда — в сборе с ШРУСом.

Также встречаются магнитные кольца. Если повредить такое, придется поменять ступичный подшипник, в котором оно установлено.

А вот как их распознать по физическим показателям.

Тормоза работают неэффективно. Так бывает, если вакуумный усилитель негерметичен. Он может отказать частично, например из-за износа уплотнений, либо полностью. Скажем, если после работ под капотом забыли поставить на место шланг, которым вакуумник соединяют с впускным коллектором.

Понять, что вакуумный усилитель исправен, несложно: поставьте ногу на педаль тормоза, запустите двигатель. Если педаль немного провалилась, с усилителем все в порядке.

Машину ведет в сторону при торможении. Скорее всего, заклинил один из суппортов, при этом одно колесо тормозит сильнее другого. У многих официальных дилеров есть стенды для проверки эффективности тормозов, но с таким вопросом справятся и на любом СТО. Со стендом или без, но машина все равно окажется на подъемнике с заявкой на профилактику тормозных механизмов. А что конкретно заклинило, выяснится только при разборе, будь то поршень в суппорте, направляющие пальцы или колодки в скобе.

Увод в сторону может быть вызван неисправностью ходовой части или неправильной установкой углов развала-схождения. В любом случае стоит записаться на диагностику ходовой части и целиком обозначить проблему — посмотрят и тормоза, и подвеску.

Звуки и вибрация при торможении могут указывать как на износ колодок, так и на перегрев тормозных дисков. Нередко это возникает после того, как автомобиль долго простоит: поверхность диска ржавеет. Чтобы очистить ее, достаточно несколько раз интенсивно затормозить, и все пройдет. Перед этим следует визуально оценить состояние колодок — возможно, их уже пора заменить.

Конструкция тормозных колодок и материал изготовления

Современная тормозная колодка имеет многослойную структуру, в которой каждый слой отвечает за конкретную функцию. Производители стараются выпускать такие колодки, которые будут не только обеспечивать качественное торможение, но и осуществлять это с долей комфорта для водителя и пассажиров. Именно поэтому в конструкции колодки появились слои, способствующие снижению шума. Классическая структура колодки предусматривает наличие нескольких слоев, включая фрикционный, шумопоглощающий и адгезивный. Рабочие слои колодки располагаются на несущей пластине.

Основной функциональной частью, несущей на себе всю нагрузку, является фрикционный слой. Этот слой самый толстый и покрыт сверху небольшой прослойкой специального притирочного материала, обеспечивающего притирку колодки к поверхности диска после установки. Благодаря этому достигается большая площадь соприкосновения тормозной колодки с диском. Большинство производителей держат технологию изготовления и состав фрикционного слоя в секрете, так как от него напрямую зависят рабочие параметры колодки и эффективность торможения. В зависимости от преобладающего вещества в составе фрикционного слоя колодки представлены органическими, металлосодержащими и керамическими вариантами.

Органические тормозные колодки

Это самый распространенный вид колодок, имеющий в составе фрикционного слоя углеродную основу, чаще всего представленную графитом. Для достижения хорошего сцепления графит смешивают с рядом вспомогательных компонентов в виде бронзы, кевлара, стекловолокна, резины и ряда полимерных веществ. Отличительной особенностью колодок органического типа является их значительный износ и чувствительность к влаге.

Металлосодержащие колодки

Фрикционный слой таких колодок содержит в своем составе до 80% металлических компонентов. Такие колодки характеризуются высочайшей скоростью проведения тепла, а трение в них максимальное. Торможение достигается быстро, колодки не боятся высоких температур, но сильно вырабатывают тормозной диск.

Керамические тормозные колодки

Этот тип колодок является промежуточным вариантом, сочетающим в себе стойкость к износу, отличную теплопроводность и превосходные свойства сцепления с диском. Так как эти колодки «щадят» тормозной диск и не боятся экстремальных нагрузок и высоких температур, они нашли широкое применение в спортивных и гоночных автомобилях. Главным недостатком керамических колодок является их высокая стоимость.

Что такое стандарт ECE R90?

Эту маркировку часто можно увидеть на качественных колодках известных брендов. Это важный момент, свидетельствующий о том, что данная продукция изготовлена с использованием сертифицированных материалов и технологий и отвечает необходимым европейским стандартам качества. Следует учитывать, что дешевые китайские аналоги не имеют такой маркировки и, соответственно, могут подвести водителя в ответственный момент! Именно наличие надписи ECE R90 на самой колодке является знаком качества.

Признаки износа колодок и частые неполадки

Каждая марка и тип тормозных колодок имеют свои характеристики и периодичность замены. В зависимости от наличия шумопоглощающего и адгезивного слоя и исходной толщины фрикционной прослойки показатель критического износа, при котором требуется замена, колеблется в пределах 1-3 мм. Специалисты советуют заменить колодки еще до критического истирания, так как при очередном нажатии они могут просто раскрошиться на кусочки. Кроме того, следует следить за степенью износа тормозных дисков. При сильном износе диска катастрофы не произойдет, но тормозной путь может существенно увеличиться.

Признаком того, что колодки изношены и требуют замены, может стать появление скрипа и писка во время торможения. Дело в том, что датчик, называемый автомобилистами «пискуном», представляет собой тонкий слой металла во фрикционном слое и активируется при сильном износе от контакта с диском. Другими причинами скрипа и свиста во время торможения могут стать попадание влаги на колодку, заклинивание суппорта и изначально плохое качество колодки

Никогда не следует забывать, что тормозные колодки – главный элемент тормозной системы автомобиля, их важность огромна. Даже если нет времени на проверку и заботу о других системах авто, в случае с тормозной системой его нужно найти любой ценой

Выбирая тормозные колодки, следует руководствоваться параметрами, рекомендованными автопроизводителем, и слушать советы специалистов автосервиса. Не нужно ставить дорогую керамику на обычный автомобиль или экономить, устанавливая на мощное транспортное средство дешевые китайские колодки.

Виды дисковых тормозных механизмов

Дисковые тормоза делятся на две большие группы по типу применяемого суппорта (скобы):

• механизмы с фиксированной скобой;
• механизмы с плавающей скобой.

Механизм с фиксированной скобой

В первом варианте скоба имеет возможность перемещаться по направляющим и имеет один поршень. Во втором случае скоба фиксирована и содержит два поршня, установленные по разные стороны от тормозного диска. Тормозные механизмы с фиксированной скобой способны создавать большее усилие прижатия колодки к диску и, соответственно, большую тормозную силу. Однако и стоимость их выше, чем у тормозов с плавающей скобой. Поэтому данные тормозные механизмы применяются, в основном, на мощных автомобилях, (с использованием нескольких пар поршней).

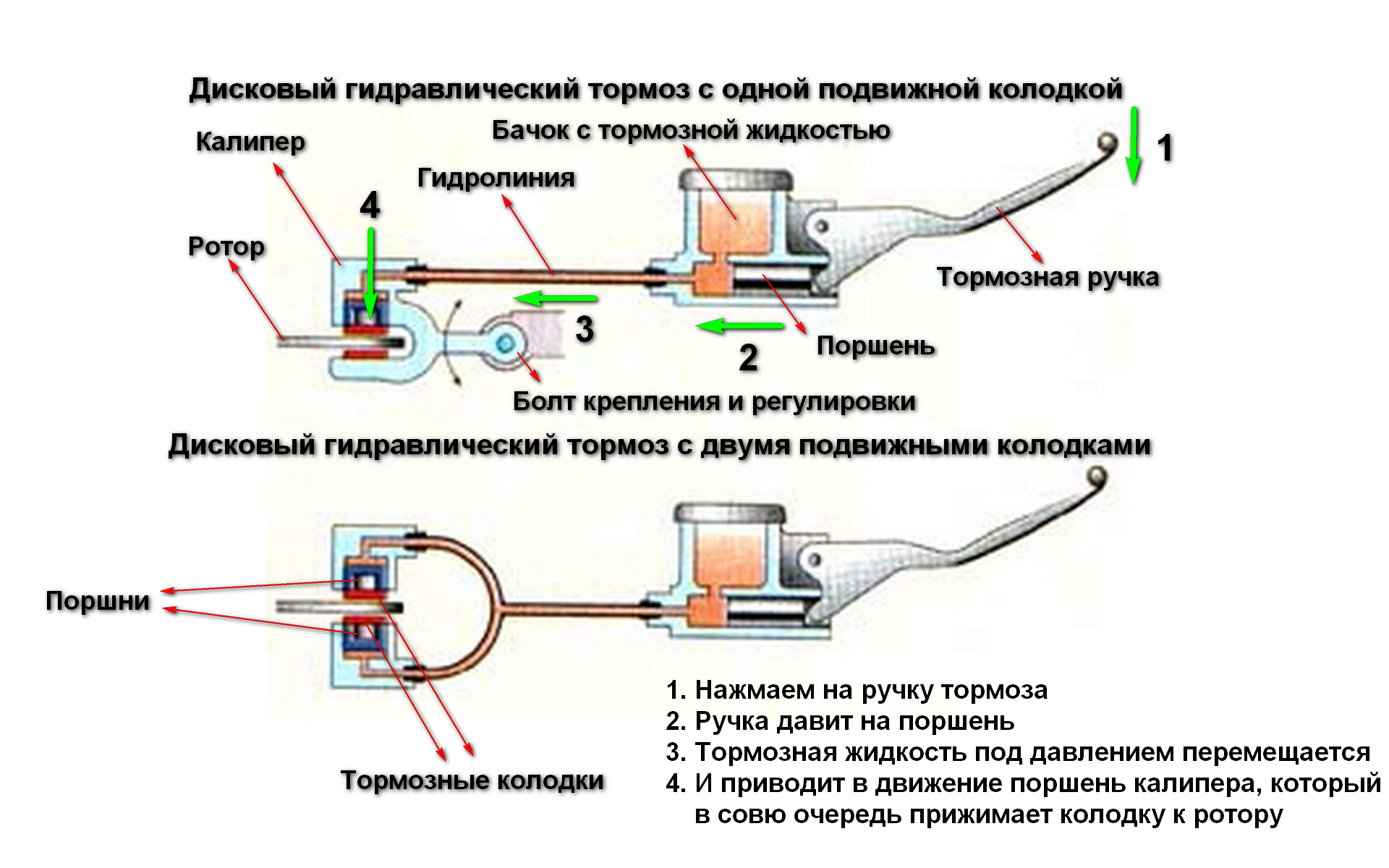

Принцип работы

Гидролиния заполнена специальным маслом или тормозной жидкостью, которые находятся под небольшим давлением. При нажатии тормозной ручки, велосипедный тормозной цилиндр вытесняет жидкость из гидросистемы, и она оказывает давление на рабочий цилиндр, который установлен на вилке или раме велосипеда. В свою очередь, рабочий цилиндр приводит в действие поршень и тормозные колодки, которые блокируют колесо посредством тормозного диска. Очень просто. Вот схема для наглядности.

При работе с гидравлическими тормозами стоит учесть, что тормозная жидкость очень токсична и может вызвать сильное отравление. Также она пагубно влияет на лакокрасочное покрытие и пластиковые детали.
