Как заменить рычаги передней подвески

Нижний рычаг передней подвески

Примечание:Ниже описаны снятие и установка нижнего рычага с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

1. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Отворачиваем колесные болты и снимаем переднее колесо.

3. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).

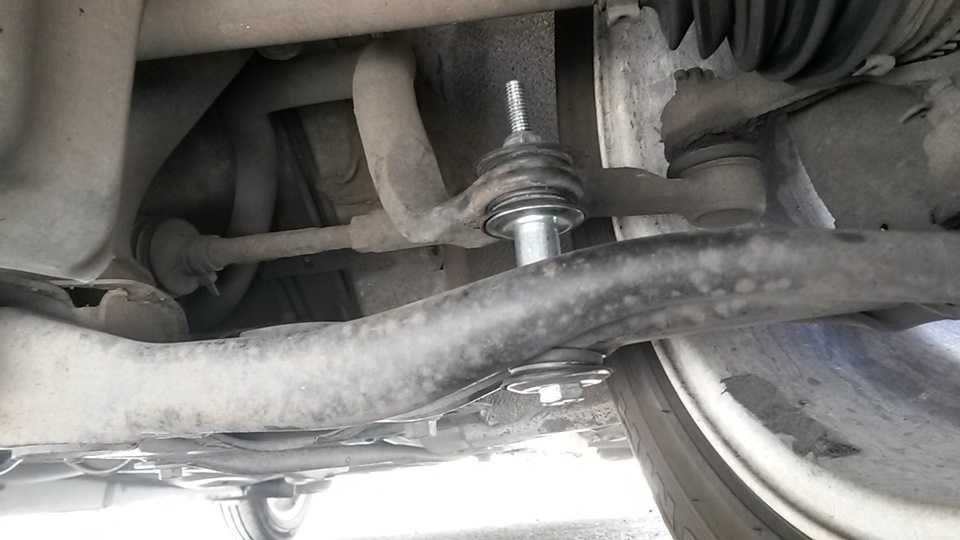

4. Ключом с головкой на 18 отворачиваем гайку крепления штанги стабилизатора к нижнему рычагу, удерживая при этом болт крепления штанги стабилизатора от проворачивания ключом с насадкой TORX T40.

5. Извлекаем сайлент-блоки, шайбу и болт крепления штанги стабилизатора.

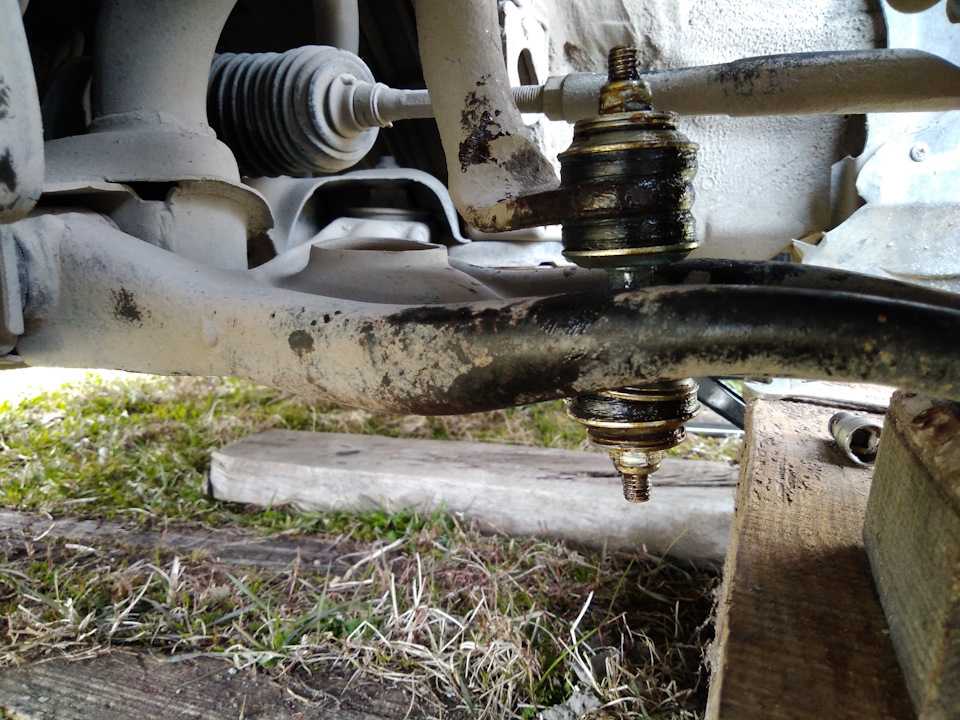

6. Действуя монтировкой как рычагом, отводим штангу стабилизатора, и извлекаем из рычага резиновую втулку штанги стабилизатора.

7. Удерживая одним ключом на 16 болт крепления шаровой опоры, вторым ключом на 15 отворачиваем гайку крепления шаровой опоры к поворотному кулаку.

8. При помощи выколотки подходящего диаметра извлекаем болт крепления шаровой опоры.

Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.

9. Ключом с головкой на 13 отворачиваем верхний болт крепления соединительной тяги.

10. Ключом на 18 отворачиваем нижнюю гайку крепления соединительной тяги. Затем снимаем тягу.

11. Удерживая одним ключом на 18 передний болт крепления нижнего рычага, вторым ключом на 18 отворачиваем переднюю гайку крепления нижнего рычага к подрамнику.

Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.

12. Таким же образом отворачиваем заднюю гайку и болт крепления нижнего рычага к подрамнику.

Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.

13. Действуя монтировкой, как рычагом, отсоединяем нижний рычаг от подрамника.

14. Зубилом или большой отверткой разводим хомут в нижней части поворотного кулака…

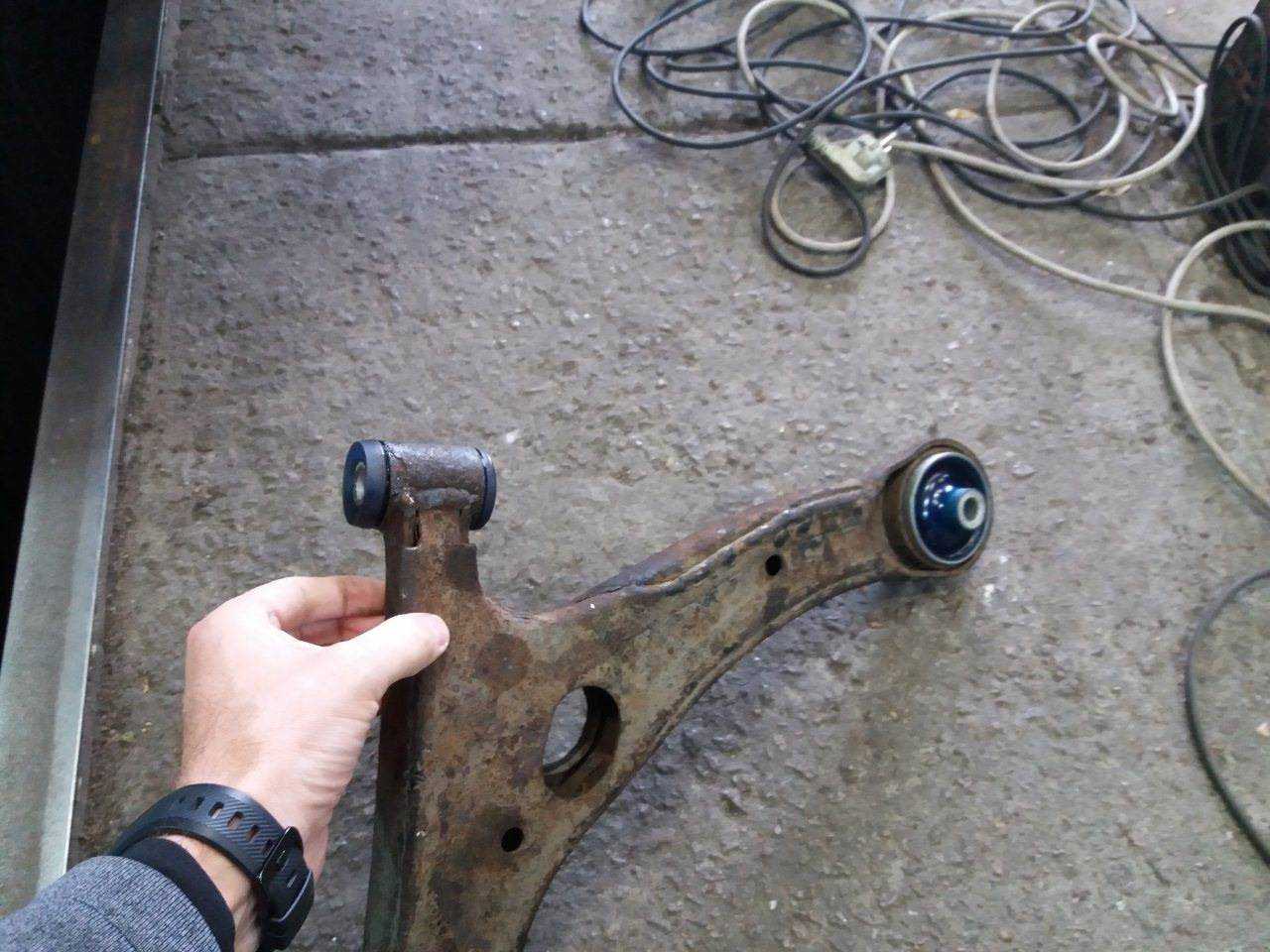

… и затем окончательно снимаем нижний рычаг в сборе. Затем удаляем старый рычаг в отходы, поскольку новый рычаг поставляется в сборе с новой шаровой опорой и сайлент-блоками.

15. Берем новый нижний рычаг в сборе и вставляем до упора палец шаровой опоры нижнего рычага передней подвески в поворотный кулак. Затем только после этого извлекаем отвертку или зубило.

16. Действуя монтировкой, как рычагом, подсоединяем нижний рычаг к подрамнику. Вставляем болты крепления рычага к подрамнику в правильном положении и наживляем гайки крепления.

Внимание:Гайки крепления нижнего рычага к подрамнику затягивайте только тогда, когда передняя подвеска автомобиля будет в нагруженном состоянии: или автомобиль (со снаряженной массой) должен стоять на колесах, под собственным весом, или нижний рычаг передней подвески должен быть поддомкрачен. 17. Вставляем болт крепления шаровой опоры в правильном положении

Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания

Вставляем болт крепления шаровой опоры в правильном положении. Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания

17. Вставляем болт крепления шаровой опоры в правильном положении. Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания.

18. Ставим колесо и опускаем автомобиль или домкратом, или гидравлической стойкой поддомкрачиваем нижний рычаг передней подвески.

19. Затем окончательно затягиваем заднюю и переднюю гайки крепления нижнего рычага к подрамнику с моментом затяжки 105 Н∙м, удерживая при этом болты крепления от проворачивания. Затем только после этого убираем домкрат или гидравлическую стойку.

20. Устанавливаем соединительную тягу, наживляем нижнюю гайку крепления и вкручиваем верхний болт крепления. Затем затягиваем их с моментом затяжки 21 Н·м.

21. Действуя монтировкой как рычагом, отводим штангу стабилизатора от рычага, и затем вставляем в него резиновую втулку штанги стабилизатора.

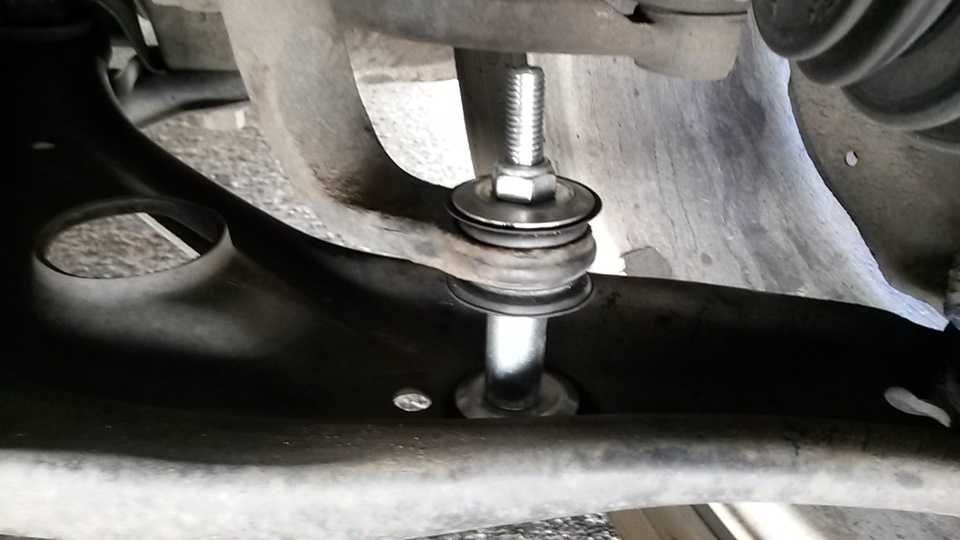

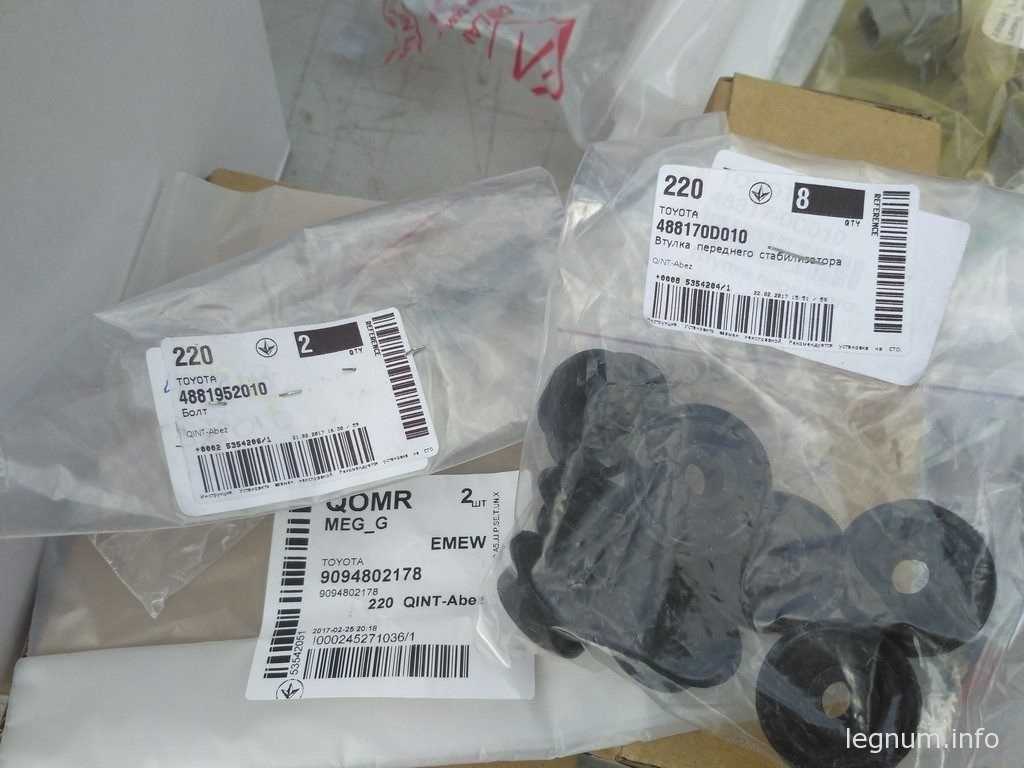

22. Вставляем болт крепления штанги стабилизатора, сайлент-блоки и шайбу. Наживляем и затем затягиваем гайку крепления штанги стабилизатора с моментом затяжки 14 Н·м, удерживая при этом болт от проворачивания.

23. Устанавливаем колесо и опускаем автомобиль.

24. После всех работ проверяем и при необходимости регулируем углы установки колес.

Замена нижнего рычага на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Нижний рычаг – он располагается в передней подвески и к нему прикручивается шаровая опора, а так же на нём стоит сама передняя пружина, заменяется данный рычаг довольно таки не просто, для его замены Вам может понадобиться и не один день (Если Вы работу выполняете впервые) но всё же радует тот факт, что данный рычаг стоит не очень дорого и если Ваш придёт в негодность (Трещина по нему пойдёт к примеру), то его будет необходимо сменить в ближайшее время на новый и не рекомендуем Вам вообще пользоваться автомобилем (Если у рычага появилась трещина), до того, пока он не будет заменен.

Примечание! Чтобы сменить нижний рычаг, понадобятся всего лишь: Все ключи которые есть в Вашем арсенале, а так же баллонный ключ будет нужен и домкрат, так как колесо придётся снять на той стороне на которой рычаг менять будете!

Где находится нижний рычаг? В передней подвески у классики множество рычагов, но одни из самых больших и самых главных (Без них бы автомобиль вообще не ехал), являются нижний и верхний рычаг, верхний рычаг стоит вверху и не подвержен особой деформации (Только если автомобиль не занижен и только если Вы на нём не въезжали на большой скорости в яму), деформации чаще всего подвергаются нижние рычаги, потому что они в самом низу находится и если Вы въедете на автомобиле в резкую яму (В люк например) то после наезда колесо упадёт в низ и весь вес передней части на рычаг сместиться, в связи с этим у Вас погнётся рычаг или даже он треснет, поэтому за ними следить периодически нужно и по возможности после сильного наезда на кочку, проверяйте рычаги на состояние, для наглядности нижний рычаг (А именно тот который с левой части размещён) показан на фото снизу.

Когда нужно менять нижний рычаг? Он меняется только при сильной деформации, если рычаг чуть-чуть погнут то на такое ещё можно ездить (Конечно лучше сменить, но по сути сделать можно развал и дальше ездить), но вот если он будет треснут, то обязательно такой нижней рычаг подлежит замене, при сильной деформации нижнего рычага у колёс теряется развал и из-за чего машину тянуть в сторону начинает, кроме того протектор шины быстрее снашивается из-за сбитого развала, поэтому при сильной деформации (Даже если он не треснул) постарайтесь поменять нижний рычаг на новый.

Audi A4 Avant 2004, двигатель бензиновый 2.4 л., 170 л. с., передний привод, вариатор своими руками

Audi A4, 2002

Комментарии 35

Ты спец, лайк жирный и подписка

А рычаги у Геккона! — паленые пыльники порвет надо поменять. Где брал, с экономил?АВС кстати тот же HDE по рычагам.

Извините вставлю свои наблюдения!))) Не надо тупить!Выбор подвески:Поменяв подвеску 3 раза за все время пользования пришло время менять 4-й раз.В среднем замена через 40-50 т. км. по СПб, Лен. обл. и поездок в Смоленск (общий пробег 218 т. км).Попробуем пройтись по производителям подвесок для данной машины.Производители — основные вот, что нарылось!:1. Ваг не будет закупать рычаги по отдельности, только в комплекте.2. Гарантированный поставщик деталей подвески с условия ценовой политики и поставок на общий рынок!Lemforder — закупает заготовки самих рычагов (корпус рычага — китай, заготовка шаровой (сердечник из металла — китай, дальше обработка-расточка и установка в рычаги, сайленты также заказывает заготовки кроме заливки резины в корпус).TRW — вообще не производит литье для подвесок — он же Lemforder, и все рычаги, что поставляются на рынок — это сторонняя сборка под заказ. Нет поставок на заводы ВАГ — чисто побочный эффект по подвескам, даже и не собирает! — ЭТО БЛ—Я Ошибка кто думает, что данный поставщик на ВАГ!SWAG, FEBI, JP, Vaico, Mapco b и т.д. — Заводы занимаются обработкой черных металлов, под цвет мет они не работают. Хотя чугунные рычаги для ВАГ делал для старых моделей. — Чисто вся сборка на стороне пакует и поставляет на ранок.Производители с реальными заводами:HDE — закупает заготовки корпуса рычага Китай — сами не льют, производит заготовки для рычагов (расточка) на своем заводе шаровые опоры, прессует сайлентблоки, заливает резину в заготовки.RUVILLE — закупает заготовки корпуса рычага Китай — сами не льют, производит заготовки для рычагов (расточка) на своем заводе шаровые опоры, прессует сайлентблоки, заливает резину в заготовки.Meyle — закупает заготовки корпуса рычага Китай — сами не льют, производит заготовки для рычагов (расточка) на своем заводе шаровые опоры, прессует сайлентблоки, заливает резину в заготовки.Реально 3 завода которые профессионально этим занимаются в Европе.RTS — закупает заготовки корпуса рычага Китай- сами не льют, растачивают заготовки, сайленты не льют. Рынок еще не освоен. Собирают рычаги.Итог.1. Умирают первыми 1.сайленты нижний прямой).2. Нижний квой).3. Верхний задний.4. верхний передний.Шаровые верхних рычагов живут долго!Шаровые нижних в двое меньше, чем верхних.На верхние рычаги буду ставить полиуретан “Точка опоры” -22-06-2216 стоит попробовать, нижние останутся резиной резиной. Рвет сайлентблоки при глубоком ходе подвески верх-низ.Ошибки монтажа рычагов.1. Затяжка болтов под нагрузкой — посадите 2-х человек на перед и затягивайте. Кстати развал схождение при тех же условиях! — это основное и единственное условие. (При сильных и резких торможениях рычаги испытывают основную нагрузку, что рвет сайленты и разбивает шаровые).2. Неисправные амортизаторы! — что также рвет сайленты в первую очередь, так что если меняете подвеску проверьте амортизаторы.

Передняя подвеска: устройство и функция

Подвеска любого автомобиля состоит из совокупности узлов и элементов, за счет которых обеспечивается упругая связь кузова (рамы) и колес (мостов) автомобиля. Основное предназначение подвески заключается в уменьшении интенсивности вибрации и динамических нагрузок (ударов, толчков), которые воздействуют на людей, перевозимые грузы или элементы конструкции транспортного средства во время его движения по неровной дороге.

Кроме того, именно за счет подвески обеспечивается постоянный контакт колес с поверхностью дорожного полотна, а также эффективно передается ведущее усилие и тормозная сила, при этом колеса не отклоняются от заданного положения. Именно благодаря правильной работе подвески управлять автомобилем не только комфортно, но и безопасно.

Хотя конструкция подвески выглядит просто, она относится к одному из наиболее важных элементов современных транспортных средств. С момента появления первых автомобилей их ходовая часть постоянно изменялась и совершенствовалась.

Любая подвеска современного автомобиля включает в себя следующие основные элементы:

Упругое устройство, необходимое для принятия нагрузок от неровностей дорожного полотна. Оно может быть представлено пружинами, рессорами, торсионами, пневмоэлементами и пр.

Демпфирующее устройство, за счет которого гасятся колебания кузова во время движения по неровностям. Этот элемент представлен различными типами амортизаторов.

Направляющее устройство необходимо для обеспечения заданного перемещения колес относительно кузова. Направляющие устройства представлены рычагами, поперечными и реактивными тягами, рессорами. Чтобы изменить направление воздействия на демпфирующий элемент в спортивных подвесках pull-rod и push-rod, используют рокеры.

Стабилизатор поперечной устойчивости предназначен для снижения поперечного крена кузова.

Резинометаллические шарниры нужны для обеспечения упругого соединения элементов подвески с кузовом. С их помощью происходит амортизация, смягчение ударов и вибраций при движении. Этот элемент представлен сайлентблоками и втулками.

Ограничители хода подвески предназначены для ограничения хода подвески в крайних положениях. Пружинам, которые играют существенную роль в конструкции подвески, придается различная форма, от которой зависит переменная жесткость. У разных типов подвесок может быть различая структура, ряд элементов может совмещать в себе несколько функций.

Наиболее распространенной является передняя подвеска конструкции Мак-Ферсона, позволяющая пользоваться нижним рычагом вместе с телескопической вертикальной стойкой. Основной нагрузке в этом случае подвергается кузов в месте соединения с телескопической стойкой. Именно данная конструкция используется на автомобилях Citroen C4.

Среди достоинств такого узла можно отметить небольшое число деталей, их малый вес, простоту обслуживания. К недостаткам относятся возможность изменения угла развала, уменьшение или увеличение углов установки колес при изменении загрузки автомобиля. Несколько реже используется подвеска с двойными поперечными рычагами, устанавливаемая на автомобилях более высокого класса.

Жесткая подвеска автомобиля оптимальна для тех, кто предпочитает динамичный стиль вождения, в этом случае отклик на действия водителя будет мгновенным и точным. Она характеризуется небольшим дорожным просветом, максимальной устойчивостью, сопротивляемостью крену и раскачиванию кузова. Такая конструкция в основном устанавливается на спортивные автомобили.

Большинство легковых автомобилей оснащается мягкой подвеской. Она помогает максимально сгладить неровности дорожного полотна, однако автомобиль несколько теряет в управляемости и становится более валким. Винтовая подвеска, состоящая из стоек-амортизаторов с изменяющейся силой натяжения пружин, позволяет регулировать жесткость.

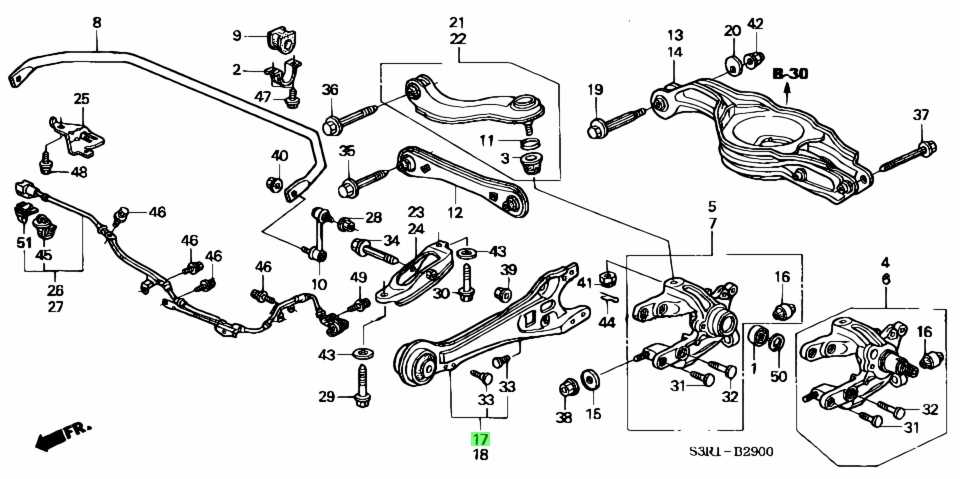

Конструкция многорычажной подвески

Независимую подвеску можно регулировать как продольной, так и в поперечной плоскости. Все это благодаря уникальной конструкции механизма, давайте разберемся из чего он состоит:

1. Амортизаторы и пружины
2. Подрамник.
3. Опора ступицы

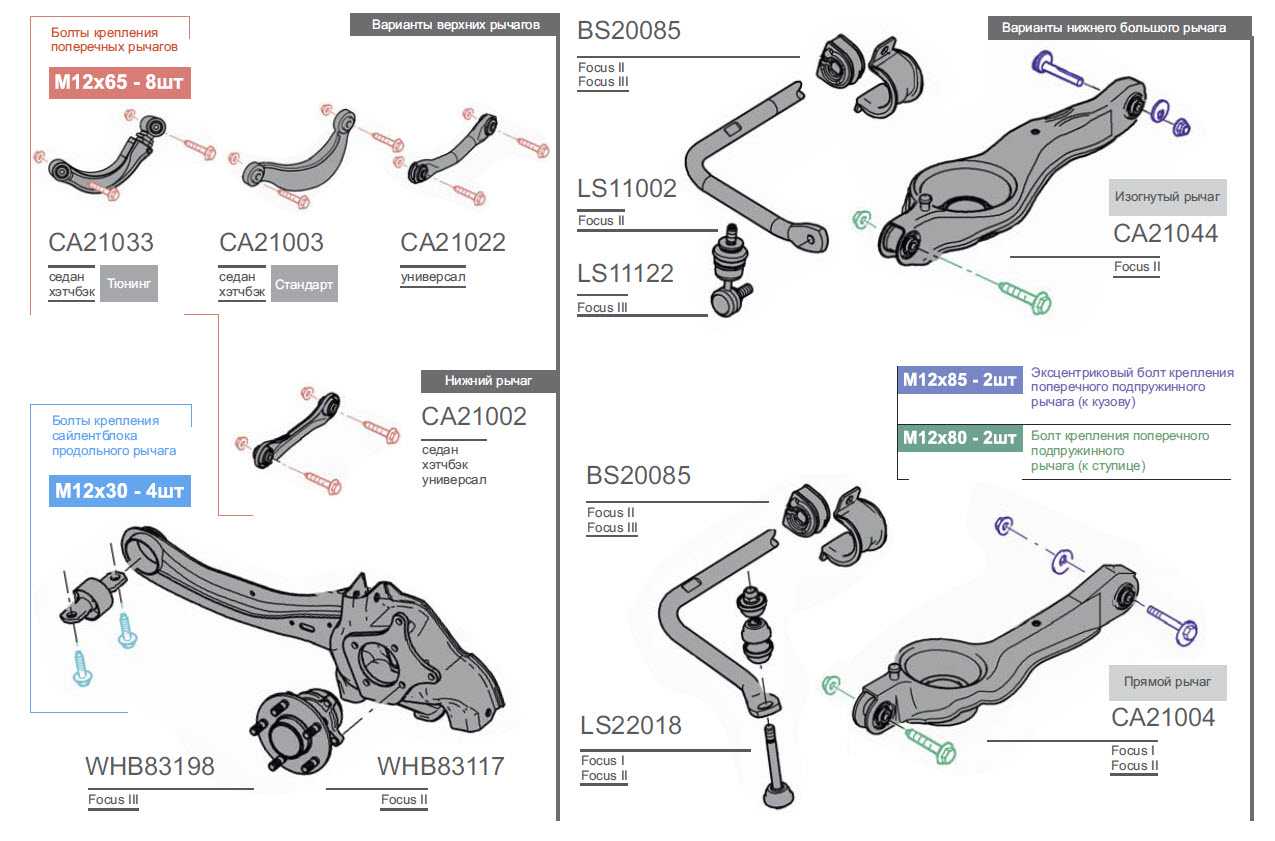

4. Продольные и поперечные рычаги.

Подрамник в конструкции выполняет функцию основного несущего элемента, к нему уже крепятся поперечные рычаги, которые, в свою очередь, соединены с опорой ступицы. На современных машинах независимая подвеска состоит либо из 5, либо из 3 поперечных рычагов.

Принцип действия

Для механизма, который был изобретен еще в середине прошлого века – конструкция многорычажной подвески имеет ряд весьма интересных особенностей. В стандартной комплектации подвески есть несколько рычагов. Верхний осуществляет передачу поперечных усилий, он же необходим и для присоединения колесной пары к подрамнику. Задний рычаг же выдерживает значительную часть веса машины, которая передается через пружину.

Продольный рычаг отвечает за то, чтобы удерживать колеса в направлении продольной оси, их крепление к кузову производится с помощью специальной опоры. Стабилизатор в независимой подвеске отвечает за то, чтобы автомобиль не накренялся при прохождении поворота. Крепится изделие при помощи резиновых опор, а специальными тягами он соединяется с опорами ступиц.

В целом же многорычажная подвеска несмотря на высокую надежность, является механизмом весьма деликатным и требует внимания и своевременного ремонта.

Ремонт независимой подвески

Что такое сайлентблок в автомобиле и для чего он нужен

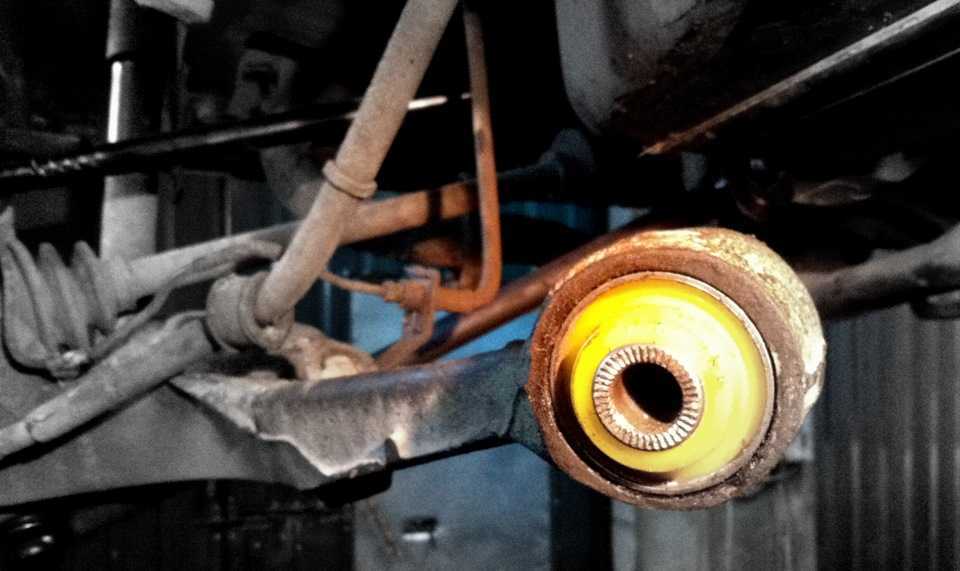

Это узел, состоящий из двух втулок, залитых резиной. Вместо резины может использоваться полиуретан. У него есть свои достоинства и недостатки, но об этом потом. Не стоит путать с обычными резиновыми втулками, это разные изделия, хотя с виду их можно попутать.
