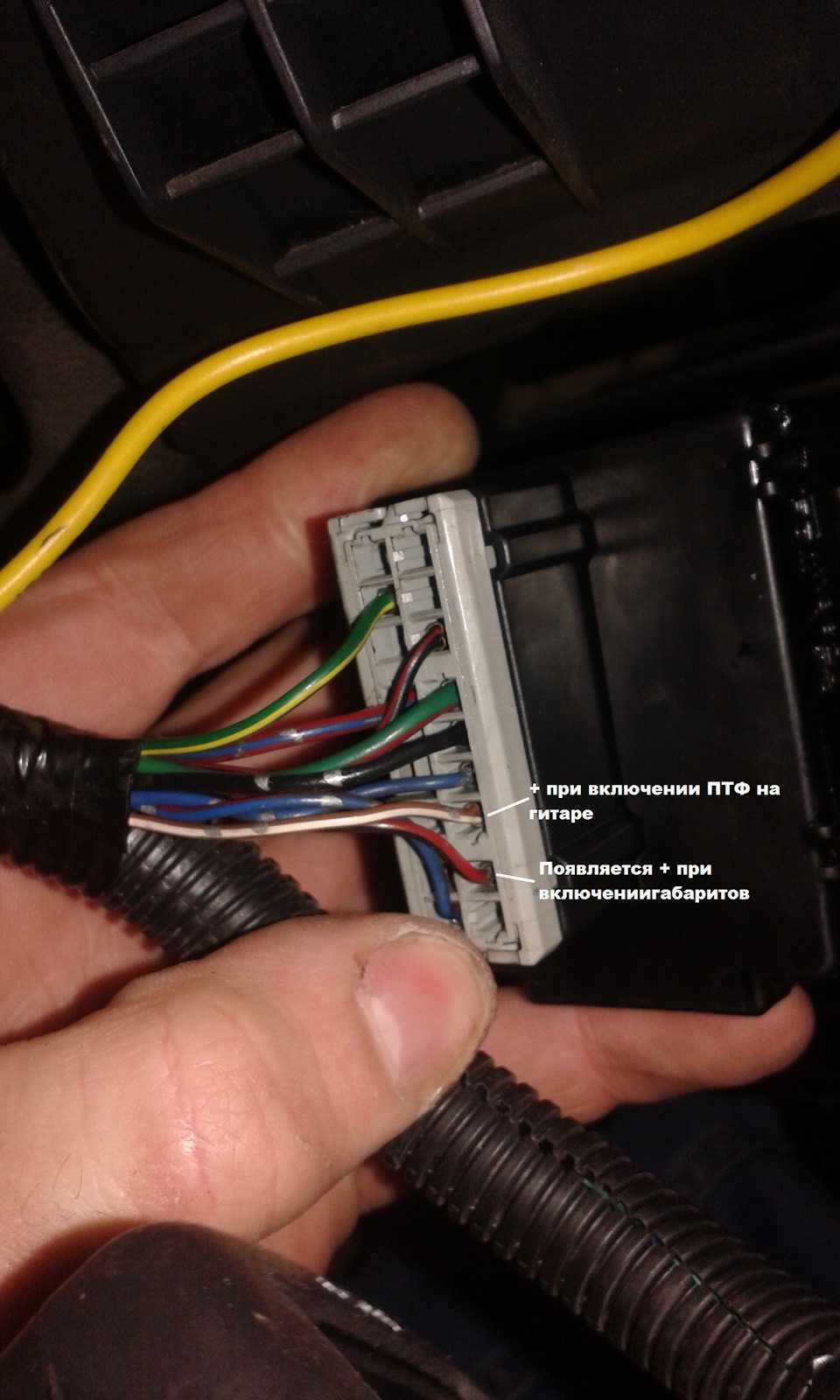

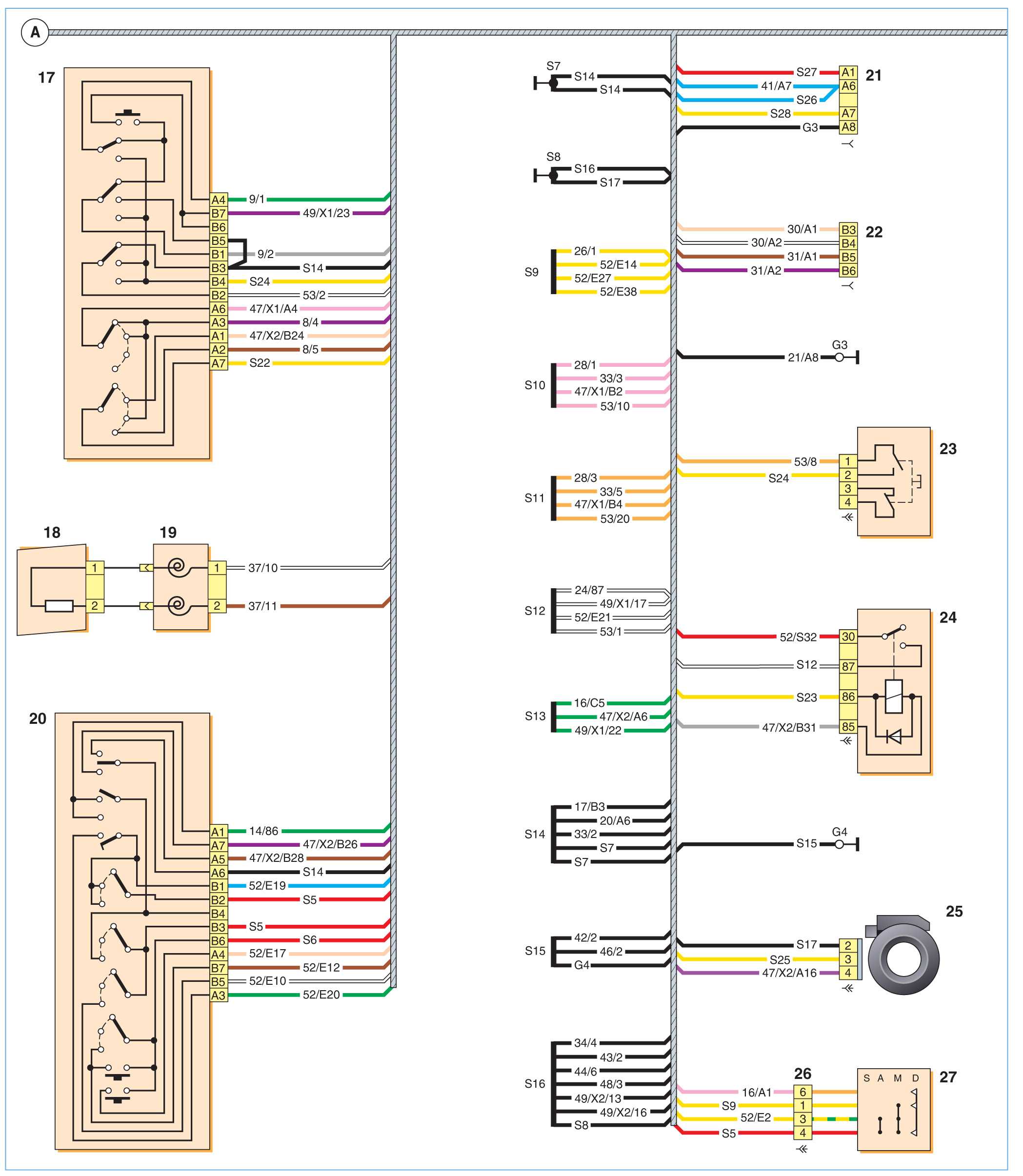

Распиновка подрулевого переключателя ларгус

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Как разобрать блок управления светом калина

БЛОК УПРАВЛЕНИЯ НАРУЖНЫМ ОСВЕЩЕНИЕМ, ПОДСВЕТКОЙ ПРИБОРОВ И РЕГУЛЯТОРОМ НАПРАВЛЕНИЯ ПУЧКОВ СВЕТА ФАР ЛАДА КАЛИНА

Блок управления наружным освещением, подсветкой приборов и регулятором направления пучков света фар: 1 — переключатель наружного освещения; 2 — регулятор освещения приборов; 3 — регулятор направления пучков света фар; 4 — выключатель ламп противотуманного света в задних фонарях

Блок расположен на панели приборов, слева от рулевой колонки.

11ереключатель наружного освещения 1 имеет три фиксированных положения.

В крайнем левом положении рукоятки переключателя —наружное освещение выключено. В среднем положении рукоятки — включены лампы габаритного света, подсветки панели приборов и освещения номерного знака. При повороте рукоятки вправо помимо вышеупомянутых ламп включается ближний или дальний свет фар, в зависимости от положения левого подрулевого переключателя.

При включенном габаритном свете, вращая кольцо регулятора 2, можно изменять яркость освещения приборов

Регулятор направления пучков света фар 3 предназначен для регулировки угла наклона пучка света фар в вертикальной плоскости в зависимости от загрузки автомобиля. Совмещение неподвижной метки на корпусе и цифры на кольце переключателя обеспечивает регулировку фар при следующих вариантах загрузки автомобиля:

0 — один водитель или водитель с пассажиром на переднем сиденье;

1 — водитель и четыре пассажира;

1,5 — водитель, четыре пассажира плюс груз в багажном отделении не более 75 кг,

4 — водитель плюс груз в багажном отделении более 75 кг.

Лампы противотуманного света в задних фонарях включаются нажатием клавиши 4 при включенном головном свете фар. Выключается противотуманный свет в задних фонарях повторным нажатием клавиши.

привет всем. продолжаю эпопею. сегодня мы будем переделывать подсветку МУС старого образца на калине знакомой. Ну чтож поехали… Нам нужно 6 белых светодиодов (из них 3 нужно на 12 вольт и три на 2-3 вольта, если не найдете на 12, то тогда все 6 берем на 2-3 вольта, и три сопротивления под 9-12 вольт или 12-30 вольт) 3 синих светодиода 2-3 вольта. 1.

Берем сам МУС и видим что у передней панели есть 4 защелки и у задней так же. На примере задней, я брал тонкий нож и всунул его в паз вытаскивал панель. Так же и с передней.

FakeHeader

Comments 21

Странно а я снял она на клипсах держится только надо накладку обрамление центральной консоли снять

Падушка пассажира есть?

Без снятия самой торпеды ни как не снять. Это накладка идёт одной деталью с подушкой и прикручена с обратной стороны

В свое время я задавался вопросом шумки этой накладки — было дребезжание под ней, перерыл всю инфу, как итог: если подушки нет — снимается; подушка стоит (как у меня) -снимай торпеду. В итоге отдал спецам на шумку всей торпеды ( сам побоялся снимать, всетки новый авто был)

У меня тоже там шум был. Там провод идущий к ПБ на кочках долбил по пластмассе. В итоге я снял кнопку отключения этой самой подушки сбоку торпеды и…с всем известной матерью утягивал этот провод стяжками)))

Когда то тоже хотел ее снять для перетяжки алькантарой. Но ее так просто не снять. Если читать мануалы по ее демонтажу, то сначала снимается торпеда и потом откручиваются 4 болта или гайки крепления ПБ. Это меня и оттолкнуло от своей затеи. Можно через зеркало снизу посмотреть и попробовать рукой достать до этих креплений, но я пока еще не встречал таких случаев демонтажа.

Да снизу тоже достать не вариант, бардачек то не снимается.

Если только в бардачке люк сделать)))

Ага была такая мысль!

Когда то тоже хотел ее снять для перетяжки алькантарой. Но ее так просто не снять. Если читать мануалы по ее демонтажу, то сначала снимается торпеда и потом откручиваются 4 болта или гайки крепления ПБ. Это меня и оттолкнуло от своей затеи. Можно через зеркало снизу посмотреть и попробовать рукой достать до этих креплений, но я пока еще не встречал таких случаев демонтажа.

ничего у вас не выйдет, надо снимать торпеду полностью, подушка крепится на 4 гайках, потом корпус подушки закреплен. посмотрите на фото, у кого такие длинные руки, чтобы достать до болтов подушки? Проще снять панель целиком, кстати я ее снимал раза 3-4, приходилось допиливать сандеро под дастер, кому интересно могу рассказать

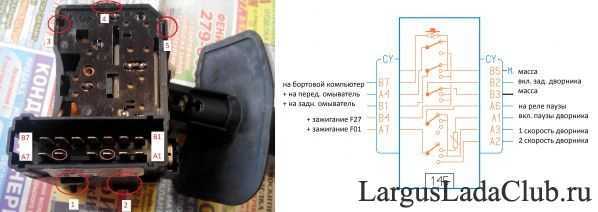

Как проверить подрулевой переключатель дворников

Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.

С левой стороны рулевой колонки крестообразной отверткой отвора­чиваем нижний винт и верхний саморез, соединяющие верхние и нижний кожухи рулевой ко­лонки.

Аналогично отворачиваем винт и саморез с правой стороны ру­левой колонки. Нажав на рычаг регулировки руле­вой колонки вниз и опустив ее.

. снимаем верхний кожух руле­вой колонки. Отворачиваем три самореза крепле­ния нижнего кожуха.

Расположение отверстий под вин­ты а

и саморезыб крепления ниж­него кожуха.

Снимаем нижний кожух.

Отсоединяем колодку жгута про­водов от левого подрулевого пе­реключателя.

Сжав пальцами фиксаторы (свер­ху и снизу), снимаем левый подрулевой переключатель. Аналогично снимаем правый подру-левой переключатель.

. при этом дополнительно разъ­единяем колодку жгута проводов жидкокристаллического дисплея комбинации приборов.

Левый подрулевой переключа­тель

Правый подрулевой переключа­тель

Устанавливаем подрулевые пере­ключатели в обратной последова­тельности. При необходимости снимаем соеди­нитель подрулевых переключателей. Для этого после снятия подрулевых переключателей.

. отсоединяем колодку жгута проводов от соединителя.

Головкой «на 8» ослабляем стяж­ной болт соединителя.

. и снимаем соединитель с руле­вой колонки. Устанавливаем соединитель и под-рулевые переключатели в обратной последовательности. Соединитель надеваем на рулевую колонку до упора и располагаем его так, чтобы контактные разъемы под-рулевых переключателей были рас­положены горизонтально.

Проблема с подрулевыми переключателями встречалась довольно часто еще на предыдущих моделях переднеприводных автомобилях, начиная с десятого семейства. Наиболее частая поломка — при включенном ближнем свете фар, самопроизвольно начинает включаться дальний и постоянно моргает. Чтобы это исправить, необходимо заменить подрулевой переключатель, который вышел из строя. Первым делом необходимо добраться до них, а для этого нужно снять кожух руля вашей Калины.

Comments

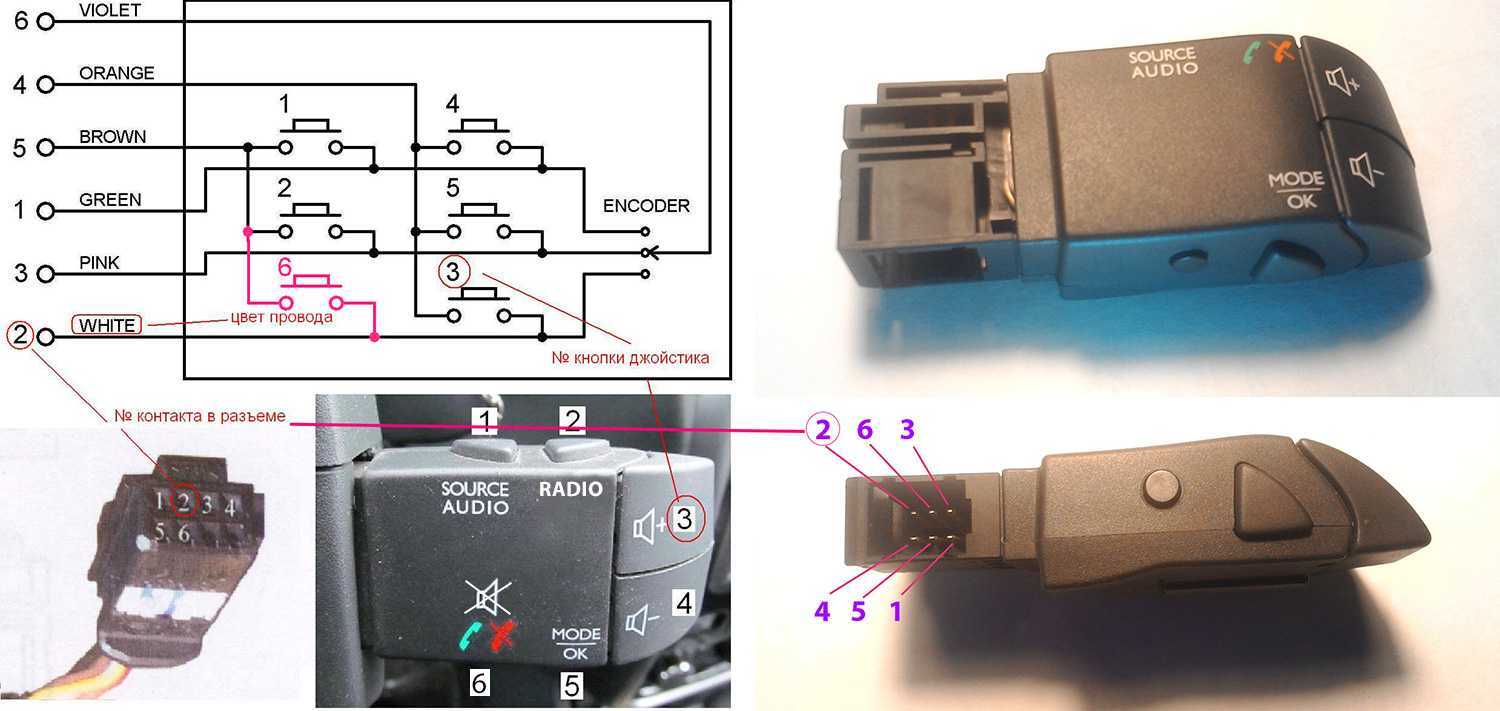

Дайте пожалуйста ссылку где вы заказ делали на под рулевое управление.

денис кан https://largus-shop.ru/shop/osveschenie/255522215r-dzhoistik.html

Я б лучше поставил 2х дин магнитолу. Джостик к ней вряд ли подойдёт. Поэтому лишние движения.

@Простое Мнение Вы правы. То же думал поставить 2din а потом пошел и купил Самсунг галакси А6+ там есть все )). Единственная трудность была найти держатель. Нашел его на дефлекторы обдува. Магнитам не доверяю.

Вы правы, это ваше мнение.. для демонстрации фишек это и вправду круто, все остальное слишком высокая цена по сравнению со смартфоном

@Простое Мнение Жень. Можно использовать совместно с камерой заднего вида, навигатор очень удобен, можно зайти в интернет за информацией. Можно детишкам поставить мультик. Вобщем это не плохая опция. Но это моё мнение. Возможно я и ошибаюсь )

Да я знаю где продаются, вопрос стоит:»а зачем 2din магнитола»?

@Простое Мнение https://www.youtube.com/watch?v=m902jhO8UEM

Где купить такой? Подскажите пожалуйста

Ищите Авито, или сайты бу

А эта пластмасса, с готовым отверстием не продается.

я не стал резать ибо колхозный вырез мне бы покоя не дал даже если его не видно. заказал с разбора кожух от дастера цена 300 р но зато теперь я знаю что все красиво даже если этого не видно ))) До Ларгуса был Дастер очень привык этому джойстику. мелочь а приятно.

Клей «секунда» с содой и всё. Сколько можно же мучаться?

Про БК на Ларгусе — только что поставил себе БК Multitronics C590/CL-590 Ставиться он в один из центральный воздуховод .. пока тестирую Не реклама

​@Простое Мнение Если есть необходимость в контроле расхода топлива — ставь БК (на пример в комбинацию приборов), а если надо большее параметров — тогда такую как у меня. Чего тут думать!

Знаю про него. Взвешиваю необходимость

у меня штатная пролоджи с салона стоит! Подойдёт такой джостик?

@Простое Мнение ясно а квадратная?

Нет, и не штатная а установлена как доп в салоне

Магнитола ХОРОШО под руль кнопки ХОРОШО Делай дырку ХОРОШО вставляй болтик ХОРОШО Может хватит нет ЭШО.

Как сложно вы ставили, я на Логан ставил. Вместо гайки у меня скоба была, а вместо болта саморез. И вырезал я отверстие вообще небольшое лишь бы влез крепёж от джойстика. На канале есть видео с установленной

Посмотрел бы ещё как поставить от Рено квадратный. А так молодцы. С вами отцу дорабатываю Ларгус

Подрулевой переключатель ваз 2107 распиновка

Пришло время подключения подрулевых переключателей, собственно ради чего и ставился новый руль. Понятной схемы распиновки фишек переключателей от ВАЗ-2107 я не нашел, по этому все провода пришлось прозванивать и потихонечку подключать.

Купил необходимые реле и кнопку

В итоге получилась вот такая схема:

С остальными фишками всё просто, поворотники к поворотникам, с дворниками вообще просто (фишки идентичные, даже прозванивать не надо).

Все реле спрятаны за новым блоком предохранителей, там где стоял родной УАЗовский.

На автомобилях ВАЗ 2105, 2107 три подрулевых переключателя.

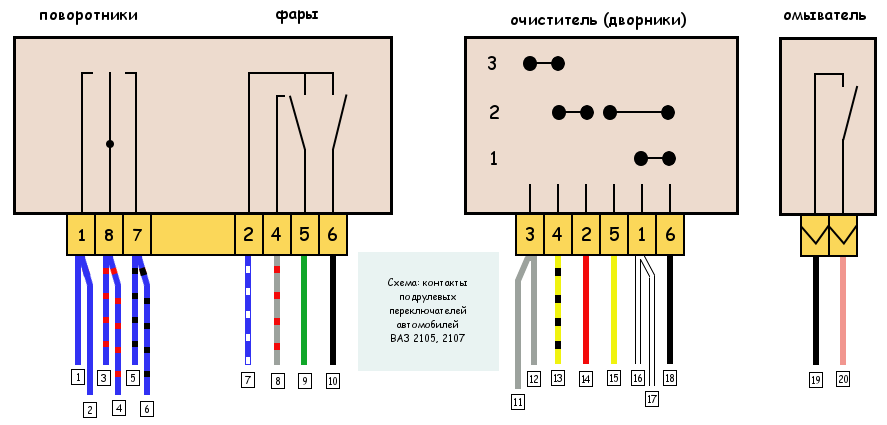

Схема: контакты (распиновка) подрулевых переключателей автомобилей ВАЗ 2105, 2107

1.К указателям поворота правого борта (колодка Х2/5 монтажного блока).

2.К выключателю аварийной сигнализации.

3.К реле-прерывателю указателей поворота и аварийной сигнализации.

4.К выключателю аварийной сигнализации.

5.К указателям поворота левого борта (колодка Х3/5 монтажного блока).

6.К выключателю аварийной сигнализации.

7.Дальний свет фар.

8.Ближний свет фар.

9. К переключателю наружного освещения (+).

10.К замку зажигания (кратковременное включение дальнего света фар).

20.На электродвигатель омывателя.

Примечания и дополнения

— Схема контактов подрулевых переключателей автомобилей ВАЗ 2105, 2107 разных годов выпуска может отличаться цветом проводов.

Еще статьи по электрооборудованию автомобилей ВАЗ 2105, 2107

Как известно, на ВАЗ 2101 с завода устанавливалась дореволюционная ручная система омывателя лобового стекла в виде помпы и грелки, на моей же копейке эта система отсутствовала вовсе. Летом еще как-то обходился без нее, осенью же ездить стало просто невозможно… Поэтому было решено установить электроомыватель, тем более от друзей мне досталась 3х рычажная гитара с семерки (правда с отломанным язычком сигнала). Припаяв язычок, я приступил к установке, на переделку у меня ушел весь день, и теперь хочу поделится опытом.

Итак, нам понадобится:

— Трехрычажный переключатель (гитара) рулевой колонки с ВАЗ 03-07

Из всего вышеперечисленного я покупал лишь моторчик омывателя, рулевую колонку и релюшки с колодками, остальное было либо у меня, либо у друзей=)

Установка бачка омывателя с насосом

В подкапотное пространство примеряем и устанавливаем с помощью саморезов крепление бачка, навешиваем бачок. Плоскогубцами вытаскиваем старые железные жиклеры (откручивать ничего не надо, просто вытаскиваем), на их место вставляем и прикручиваем новые пластмассовые (шайба должна быть снизу). Надеваем на жиклеры и на моторчик омывателя трубки из системы омывателя. Берем провод и контакт минус крепим на массу, провод с контакта «+» протягиваем в кабину.

Подключаем реле фар через реле

В подкапатном пространстве сверлим два отверстия и устанавливаем с помощью саморезов реле фар ближнего и дальнего света (2 шт.). Подключаем по этой схеме:

Установка и подключение трехрычажного переключателя рулевой колонки

Отключаем аккумулятор, сняв с него обе клеммы. При наличии заводской противоугонной системы (при выключенном зажигании блокируется руль) необходимо вставить ключ и повернуть его в положоение включенного зажигания для розблокировки руля (в противном случае не получится снять трубку руля). Снимаем кожух руля, сам руль, панель приборов. Отсоединяем 6-ти контактную колодку подрулевого переключателя, отсоединяем черный провод который идет на замок зажигания; отсоединяем белый с черными полосками провод от кнопки включателя наружного света. Откручиваем два шурупа, которым старый переключатель крепится к трубке рулевого управления и снимаем сам переключатель; Откручиваем болт, который держит трубку рулевого управления и снимаем её. Устанавливаем новую трубку (не забыв ее смазать), новый трехрычажный переключатель и ставим на место руль, но кожух пока не одеваем. Коммутацию трёхрычажного переключателя проводим по следующей таблице:

Ремонт подрулевого переключателя

У меня в одно время пропал сигнал, поэтому решил, сначала покопаться в интернете, спросить у знающих людей. И выяснилось что, оказывается у Рено Логан это болезнь. Чаще всего у них пропадает сигнал, вследствие того, что левый рычаг находится постоянно в действии. Он отвечает за много функций и поэтому часто используется.

• Отвёртка крестообразная
• Маленькая, тонкая плоская отвёртка
• Ключи ТОРКС Т10 и Т20

Прежде чем приступать к ремонту, в первую очередь надо обесточить автомобиль, сняв минусовую клемму с аккумулятора. Затем поворачиваем руль влево на 90° относительно нейтрального положения. Это нам понадобится впоследствии, при снятии самого левого переключателя.

Затем снимаем нижнюю часть кожуха. Вот тут Вы должны увидеть, почему мы повернули руль на 90 градусов. Сам электропереключатель крепится к рулевой колонке с помощью двух винтов под крестообразную отвёртку. Откручиваем их, и снимаем разъем, который присоединён на переключатель

Сняв рычаг в сборе внимательно осматриваем, особенно надо обратить внимание на провода

У меня сразу было видно, что обломаны провода чёрный и красный, припаянные к штырю, который находится внутри самого рычага. Этот штырь крутится при переключении света, габаритов. И провода при этом работают на излом. Тем более что они действительно жёсткие и не гибкие.

РИС.4. Штырь переключателя

Для извлечения штыря переключателя, надо сначала разобрать его корпус.

На рисунке ниже показано, что надо открутить и какие защёлки отстегнуть:

РИС.5. Корпус переключателя

Затем надо снять кнопку сигнала. Её нужно поддеть, чем-нибудь тонким и плоским, например, маленькой плоской отвёрткой.

Аккуратно просовываем в щель между кнопкой и рычагом отвёртку и поддев крышечку, извлекаем её.

РИС.6. Место извлечения кнопки

Для наглядности привожу иллюстрацию, где показана снятая кнопка. Чтобы вам было более понятно, как её извлечь.

РИС.7. Снятая кнопка

Затем надо снять крайний переключатель, который закреплён с помощью защёлок на штыре. Поэтому его надо сильным, но аккуратным движением стянуть со штыря.

Для наглядности покажем защёлки:

РИС.8. Защёлки на штыре

Новые провода, приготовьте заранее, более гибкие и мягкие, чтобы не ломались. Сечением примерно 0,5 мм². Кстати, для этого хорошо подходят провода от нерабочего блока питания компьютера.

Проделав ремонт подрулевых переключателей, собираем все в обратном порядке. Поставим на место и все должно заработать должным образом.

Вам потребуются: ключ TORX Т20, отвертка с крестообразным лезвием, тестер.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Выверните два винта крепления подрулевого переключателя.

4. . и извлеките его из гнезда соединителя.

5. Отсоедините от переключателя колодку жгута проводов.

6. Аналогично снимите второй подрулевой переключатель.

7. Установите переключатели и все детали в порядке, обратном снятию.

Снятие подрулевых переключателей в сборе с соединителем выполняйте в следующем порядке.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

4. Отсоедините от подрулевых переключателей колодки жгута проводов.

5. Выверните болт хомута крепления соединителя.

6. . и надавите на него, чтобы ослабить хомут.

7. Снимите соединитель в сборе с подрулевыми переключателями.

8. Установите детали в порядке, обратном снятию.

Исправность подрулевых переключателей определяют, проверяя правильность замыкания контактов при различных положениях рычагов. Снимите переключатели для проверки и подключите контрольную лампу на 12 В (с источником тока) или автотестер с функцией «прозвонки» цепи к соответствующим выводам, указанным в табл. 10.3 и 10.4.

Номера выводов переключателей указаны на рис. 10.4 и 10.5.

Таблица 10.3 Замыкание контактов при различных положениях рычага переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала

Таблица 10.4 Замыкание контактов при различных положениях рычага переключателя очистителя и омывателя ветрового стекла с кнопкой переключения режимов отображения бортового компьютера

Ремонт подрулевого переключателя на автомобиле Рено Логан является нечастой процедурой, так как выход из строя узлов электроники машины в этом месте не является «детской болезнью» данного авто.

Лада Largus *Slogger* › Бортжурнал › Замена шлейфа Airbag SRS водителя на Ларгус.

Всем читателям и не читателям, доброго времени суток. Вот такая печалька с шлейфом Airbag SRS водителя. Когда покупал, то в салоне клялись и божились, что только загорелась. Посмотрели, вроде не муляж стоит и забили. По приезду нашёл на разборе за 1000 рублей + доставка 280. Всё поставил, но вскоре снова печалька

Дело в том, что надо было снимать и я допустил не осторожность при снятии водительской Airbag SRS и поэтому хочу поделится своим печальным опытом и предостеречь Вас от такого. Рано или поздно и по разным причинам Вам нужно будет снимать руль, но прежде чем его снять, нужно снять Airbag SRS

Вот здесь и кроется коварство. Не всегда гладко она отстегнётся и лучше это делать вдвоём. На многих видео, показано уже снятое, либо частично отжатое Airbag SRS. Ссат показывать, т.к. знают последствия. Либо уже так настрогались, что на легке это делают. Но некоторые действительно слетают сами.

Ну долой прелюдий, сразу к делу.

Для начала работ, обесточим систему, сняв клемму + с аккумулятора !

Для снятия Airbag SRS с руля, нужно тупым(желательно) предметом, через отверстия за рулём отжать (рис.1) скобы по направлению к валу руля, по одной и одновременно подтягивать на себя.

Разборка деталей

Бегунки, механизм и кожух пока не понадобятся, нужно переходить к снятию сигнальной кнопки. Крепится она благодаря двум замкам. Для ее снятия понадобится тонкий предмет (например, скальпель или нож), который следует вставить в паз. Сделав это, необходимо отжать один из замков и вывести кнопку из паза.

Теперь можно перейти к снятию первого бегунка (данный элемент отвечает включение ближнего света). Рекомендуется поместить рычаг в левую руку, а правой взять бегунок и потянуть. Данный элемент Рено должен вытащиться с легким хрустом.

Важно: при вытаскивании бегунка его легко повредить, поэтому во время ремонта нужно действовать осторожно

После этого извлекаются контактный штырь вместе с проводами. Именно из него необходимо выпаивать провода во время ремонта. Вместо стальных плохих проводов Рено Логан, улетевших в мусор после выпаивания, лучше всего использовать медные провода 0,5 мм2.

Во время ремонта провода нужно продеть в отверстие и припаять их к контактам. По окончании процесса необходимо выполнить проверку тестером на наличие короткого замыкания, поскольку оловом в расплавленном виде легко может испортить пластиковую изоляцию контактов.

После процесса припаивания все собирается в обратном порядке.

Важно: при надевании на контактный штырь такого элемента, как переключатель света, надо действовать крайне осторожно, поскольку есть высокий риск поломки рычажка, управляющего контактным бегунком. Рекомендуем: 8 лучших масел для Рено Логан

Рекомендуем: 8 лучших масел для Рено Логан

Рекомендуем: 8 лучших масел для Рено Логан

Что касается проводов, рекомендуется припаивать их при полностью собранном подрулевом элементе Логан. Это позволит точно определиться с размером проводов.

Соблюдая данные рекомендации, автолюбитель сможет решить проблему с подрулевым механизмом на Логане.

Затем базу детали необходимо перевернуть и снять клеммную часть, к которой присоединяются провода Рено Логан из рычага. Там находится пять замков.

Внутри элемента имеются два небольших бегунка, с помощью которых включаются поворотные сигналы и фары. С переключателя выходят несколько проводов.

Нам нужны черный и красный. Ибо они чаще всего выходят из строя. У меня например черный провод обломился у самого штыря переключателя. И припаять с ходу не получалось.

Поэтому пришлось разбирать полностью все. На фото уже перепаянные провода вместо заводских — стрелкой указано место облома. Место отлома провода А так выглядят заводские провода Начинаем разбирать переключатель. Откручиваем два винта Т10 красные стрелки и аккуратно отщелкиваем пластиковые защелки желтые стрелки.

Видим следующую картинку Аккуратно вытаскиваем переключатель вместе с механизмом. Механизм к рычагу крепится за счет двух пазов и небольшого пружинного штифта на фото указаны стрелками. Этот штырь крутится при переключении света, габаритов.

И провода при этом работают на излом. Тем более что они действительно жёсткие и не гибкие.

Штырь переключателя Для извлечения штыря переключателя, надо сначала разобрать его корпус. На рисунке ниже показано, что надо открутить и какие защёлки отстегнуть: Корпус переключателя Затем надо снять кнопку сигнала. Её нужно поддеть, чем-нибудь тонким и плоским, например, маленькой плоской отвёрткой. Аккуратно просовываем в щель между кнопкой и рычагом отвёртку и поддев крышечку, извлекаем её. Место извлечения кнопки Для наглядности привожу иллюстрацию, где показана снятая кнопка.

Ремонт подрулевого переключателя РЕНО ДАСТЕР

Чтобы вам было более понятно, как её извлечь. Снятая кнопка Затем надо снять крайний переключатель, который закреплён с помощью защёлок на штыре. Поэтому его надо сильным, но аккуратным движением стянуть со штыря.

Рекомендуем: Какие летние шины лучше для рено логан: рассматриваем суть

Для наглядности покажем защёлки: Также на самом элементе находится клемма, зажав которую, появится возможность вытащить элемент из штатного места. Для определения неисправности в Логане желательно воспользоваться тестером и проверить электропроводку.

Также для проверки на механические повреждения нужно разобрать пластмассовый корпус детали, для этого необходимо: После этого аккуратно отсоединить пластиковые защелки, находящиеся по бокам корпуса.
