Признак	Причина и устранение
Неполное включение сцепления (буксует)	Замена дисков, очистка фрикционов
Неполное выключение (ведет)	Профилактика механизма сцепления
Периодические рывки	Износ тросика сцепления, замена фрикционов
Вибрация, биение при переходе на повышенные передачи	Искривление маховика, износ зубьев захвата. Замена маховика,смежных расходных материалов
Шум, скрип, скрежет при активации	Износ пружины демпфера, замена новой, смазка привода
Свободный ход педали увеличен, превышает 2 -3 мм	Натяжение тросика, замена новым
Слышен запах горелых фрикционных накладок	Демонтаж блока сцепления, замена изношенных элементов
Повышенный расход горючего	Изношен маховик, повреждены зубья
Сниженная динамика разгона	Замена фрикционов

Периодические щелчки при нажатии педали свидетельствуют о недостаточном натяжении троса, либо его чрезмерном натяжении.

Устранить щелчки просто. Для этого нужно вытянуть наконечник натяжителя из посадочного места вилки, замерить фактическое расстояние, оно должно быть равно 27 мм. Увеличить или уменьшить напряжение по мере необходимости (ключ на «10»).

Чаще всего источником скрипа служит:

• полимерная втулка педали: нанесение смазки, замена новой;
• натяжитель: заливаем трансмиссионное масло в полость между металлическим тросом и оплеткой;
• поводок троса сцепления: наносим графитную смазку на место соприкосновения вилки и полимерной гайки троса;
• первичный вал механической коробки передач: отсутствие или недостаточное количество смазки на прижимном подшипнике вилки сцепления. Устранить скрип можно распылением аэрозольного баллончика, наполненного графитной смазкой.

Предварительно демонтируем корпус воздушного фильтра, патрубки. Также снимаем пыльник рычага вилки, распыляем смазку.

Смазка троса сцепления Лада Гранта

• трансмиссионное масло;
• ветошь;
• дополнительное освещение;
• ключ на «10».

1. Помещаем машину на ровную платформу (площадку), обеспечиваем первоочередные меры безопасности, выжимаем рычаг стояночного тормоза.
2. Открываем капот, снимаем корпус воздушного фильтра, воздуховоды.
3. Ключом на «10» отвинчиваем гайку, извлекаем наконечник троса из проушины.
4. Заправляем тавотницу маслом, заливаем жидкость в полость между металлическим тросом и оплеткой.
5. Устанавливаем натяжитель на штатное место, фиксируем крепление.

Краткий порядок действий

Снятие

1. Поставить на заднем переключателе скоростей самую высокую передачу (напротив самой маленькой звезды кассеты)
2. Ослабить на переключателе болт фиксатора тросика и высвободить его
3. Снять с тросика концевик
4. Выкрутить на манетке заглушку канала для тросика
5. Вытянуть тросик через отверстие в манетке

Установка

6. При необходимости заменить рубашки тросика на новые
7. Закрутить до упора регулировочный винт натяжения тросика на манетке (и на переключателе, если он имеется)
8. Продеть новый тросик через канал манетки и рубашки
9. Натянуть тросик и зажать его в фиксаторе переключателя затянув болт
10. Уплотнить тросик и рубашку, потянув за оголённые части тросика
11. Настроить переключатель скоростей (отдельная статья)
12. Обрезать тросик
13. Надеть на тросик концевик и обжать его

Схемы и устройство МКПП 2181

Основные элементы коробки передач ВАЗ-2181:

1 – ведущая шестерня главной передачи; 2 – вторичный вал; 3 – первичный вал; 4 – вилка включения пятой передачи; 5 – вилка включения третьей и четвертой передач; 6 – выключатель фонарей заднего хода; 7 – картер сцепления; 8 – механизм переключения передач; 9 – центральный фиксатор.

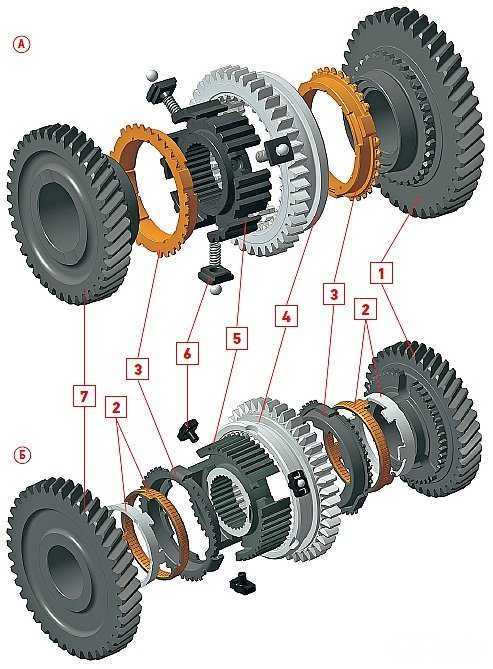

Устройство синхронизаторов коробок ВАЗ-2110 (А) и -2181 (Б):

1 – шестерня первой передачи; 2 – промежуточные кольца; 3 – блокирующее кольцо; 4 – муфта синхронизатора; 5 – ступица муфты синхронизатора; 6 – фиксатор; 7 – шестерня второй передачи.

Механизм выбора передач:

1 – рычаги выбора передач; 2 – штифт селекторной решетки; 3 – селекторная решетка; 4 – механизм блокировки заднего хода; 5 – центральная трехмерная пластина.

Специфичность МКПП ВАЗ

На автомобилях производства ВАЗ используется трёхвальная КПП с классическим расположением валов (первичного, вторичного и промежуточного).

• Первичный (он же ведущий) вал связывается через сцепление с маховиком двигателя.
• Вторичный (он же ведомый) вал постоянно соединён с карданным валом или приводами.
• Промежуточный вал предназначается для передачи крутящего момента от первичного вала к вторичному.

На первичном валу располагается ведущая шестерня, передающая вращение на промежуточный вал. На пром. валу находится блок шестерён. На вторичном валу находятся ведомые шестерни на шлицах вала и перемещаться по нему, или вращаются на ступицах, в то тогда их продольное перемещение по валу исключено, то тогда передачи переключается путём скользящей муфтой, снабженные синхронизатором. В спортивных МКПП автомобилей часто используются кулачковые муфты.

СИНХРОНИЗАТОР

Итак, редукторная часть осталась прежней. Почти прежней: на первой и второй передачах все-таки пришлось установить многоконусные синхронизаторы. Во-первых, ради надежности: вторая ступень наиболее нагружена, а многоконусник, несомненно, продлит ей жизнь. Во-вторых, чтобы снизить усилие при включении передач. Кроме того, коробку ВАЗ-2181 планируют устанавливать и на модели с более мощными двигателями. Поэтому необходимо сцепление увеличенного диаметра (215 мм), у которого, естественно, больший момент инерции. Это дополнительный аргумент в пользу многоконусного синхронизатора. Более мощное сцепление потребовало иного картера, ведь прежний вмещал максимум 200-миллиметровый диск. Пришлось перенести и стартер, теперь он расположен не вдоль коробки, а вдоль двигателя.

На первые образцы устанавливали трехконусный синхронизатор. Но расчеты показали, что двухконусные, более дешевые, с запасом выдерживают требуемый крутящий момент (см. рисунки). Помимо прочих достоинств они позволили избавиться от проблемного конуса на шестернях первой и второй передач, контактирующего с кольцом синхронизатора и требующего высокой точности при изготовлении. Теперь набор колец создает две поверхности трения, обеспечивая мягкую и эффективную синхронизацию. Кроме того, изготовитель — немецкая (Ho¨rbiger) — наносит на промежуточное кольцо дополнительное покрытие, снижающее износ и обеспечивающее стабильные рабочие параметры, в том числе необходимый коэффициент трения.

Чтобы облегчить переключения, уменьшили угол скоса зубьев синхронизаторов (со 125 до 100º) и усилие предварительного поджатия (со 150 до 70 Н). Оставь разработчики при этих изменениях прежний одноконусный узел, не исключено, что появился бы хруст при быстром вживлении второй ступени (особенно при низких температурах) — так называемый пробой синхронизатора. С многоконусным этого не случится благодаря большей рабочей поверхности.

За сколько можно купить кпп 2181 на вторичном рынке

Купить такую коробку можно на многих отечественных разборках примерно за 10 000 рублей, но вряд ли здесь кто-нибудь гарантирует что-то большее, чем просто работоспособность узла. Поэтому владельцы Лада и Датсун часто покупают новую мкпп, ее цена с завода 32 500 рублей.

Состояние:	Новая
Оригинальность:	Оригинал
Заводской код:	21810170001400
Для моделей:	Лада Гранта, Калина и др.
Для двигателей:	ВАЗ 11183, 11186

Очень подробное описание ремонта тросиковой мкпп от Лада Гранта в двух частях.

Наличными
Переводом на карту
Банковской картой
По счету (для организаций с НДС)

Важно. Перед получением товара, уточняйте его наличие по телефону или оформите заказ на нашем сайте. Доставка курьером по Екатеринбургу и близлежащим городам

Доставка курьером по Екатеринбургу и близлежащим городам

• Оплата наличными по факту получения товара
• Стоимость доставки по городу и близлежащим городам — 100-250 рублей
• Бесплатная доставка по Екатеринбургу при заказе на сумму от 10 000 рублей.
• Сроки и стоимость доставки уточняйте у менеджера РусАвто

Конструкция тросовой коробки передач на «Лада Гранта»

Из новшеств:

• Появились новые улучшенные синхронизаторы на первых двух передачах. Они облегчают переключения, делая их более четкими. Тросиковая КПП в «Гранта» отличается уменьшенным уровнем шума.
• Обновили и механизм переключения, который теперь выступает в роли отдельной части, а не расположен снизу. Благодаря этому он не находится среди затвердевающего масла на стоянке и живет подольше.
• Включить задний ход случайно теперь не получится – появилась блокировка. Вилки включения передач теперь отливаются из алюминия, а не из стали, как было в 2180. Поставляет их немецкий бренд Schaeffler.

Самая интересная новинка данной коробки – переход на тросовые приводы, в отличие от старой 2180. Тяги стоят меньше и фактически надежнее, однако производители массово отказываются от их использования. Тросы избавили от лишнего шума, стуков и вибраций. Привод сцепления изначально должен был быть гидравлическим, однако из-за цены от такой идеи отказались. Это плохо, потому что у гидравлического лучше характеристики.

Принцип работы

По сравнению с коробкой на тягах тросовая трансмиссия однозначно побеждает:

• Тросы при переключении глушат колебания.
• Рычаг втыкается мягко, без щелчков и стуков.
• За счет перехода на тросы сократился уровень заливаемого масла примерно на 25-30%.
• Перепада температур и замерзания холодной зимой тросовые трансмиссии не боятся.
• Тросовая КПП на «Гранте» обзавелась новым сцеплением с увеличенным диаметром диска (215 против 200 мм).

Тросовая КПП «Лады Гранты»

Тросовые КПП отлично подходят для машин с мощным двигателем. Так, продольное движение сократилось до 13 см, а поперечное до 9 см. Момент сцепления увеличился за счет увеличения его площади.

Объем и тип масла, периодичность замены

Сама трансмиссия обладает объемом масла в 2,2 литра. Масло в КПП «Гранты» с тросовым приводом нужно подбирать по вязкости. Если оно будет слишком вязким, а температура за бортом превышает указанные значения, передачи может закусывать. Для жарких регионов нужно подбирать более жидкое масло, а для холодных – вязкое. Рекомендуемая частота замены – 70 тыс. км.

С завода масло в КПП «Гранты» с тросовым приводом заливают марки «Лукойл» ТМ4. Вязкость зависит от места, в котором будет эксплуатироваться машина. Классы вязкости:

• 80W-90;
• 80W-85;
• 75W-90;
• 75W-85;
• 75W-80.

Компания рекомендует заливать марки масел «Лукойл» ТМ-4, «Шелл Трансэксл», «Роснефть Кинетик», «Транс» КП-2, ТНК «Транс» КП и КП «Супер», «Новойл Транс» КП. Вязкость у всех масел разная, следует подбирать по условиям эксплуатации. Для всех автомобилей АвтоВАЗ рекомендуют одних и тех же производителей масла.

Операции по снятию кулисы рычага КПП JR5

Для снятия кулисы рычага управления коробкой передач JR5 выполните следующее.

1. Снимите аккумуляторную батарею. 2. Снимите глушитель шума впуска.3. Отожмите фиксатор.

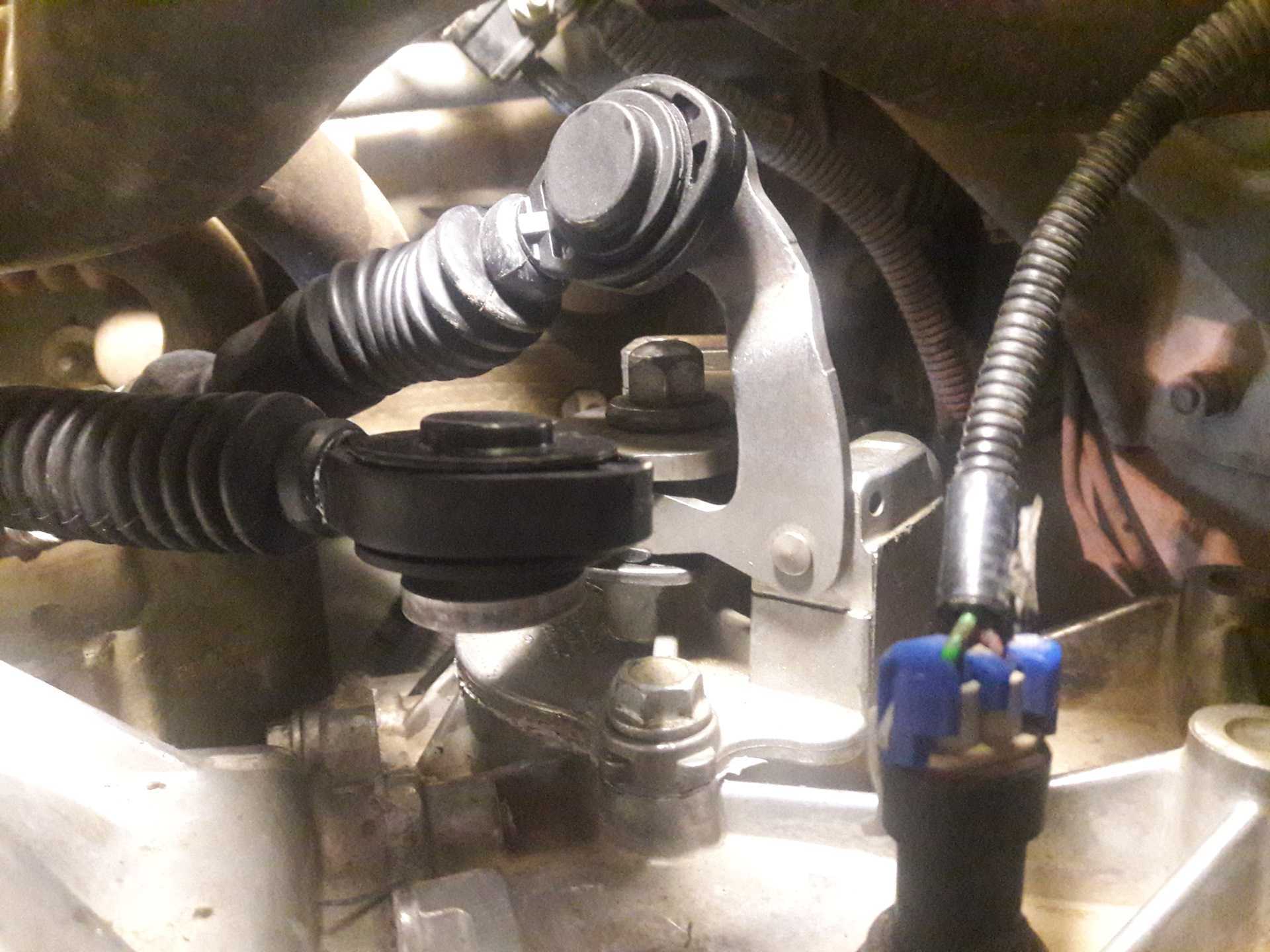

4. …и отсоедините наконечник троса выбора передач от рычага выбора передач на коробке передач.

5. Аналогично отсоедините наконечник троса переключения передач.6. Извлеките фиксатор

7. …и отсоедините трос выбора передач от кронштейна на коробке передач.

8. Аналогично отсоедините трос переключения передач.9. В салоне автомобиля снимите облицовку тоннеля пола

10. …и установленный под облицовкой шумоизоляционный чехол.11. Выверните четыре болта крепления кулисы к основанию кузова.

12. Установите автомобиль на подъемник или смотровую канаву.13. Снимите термоэкран дополнительного глушителя и нейтрализатора14. Отожмите два фиксатора…

15. …и, опустив вниз кулису через проем в основании кузова, снимите ее с автомобиля вместе с тросами.

Разборка поврежденной кулисы не имеет смысла, так как ее детали в отдельности в продажу не поступают. В случае затрудненного перемещения рычага управления коробкой передач или появления скрипа при переключении передач можно попробовать, не снимая кулису с автомобиля, смазать шарнир рычага консистентной смазкой. Возможно, после смазки шарнира снятие кулисы не потребуется.

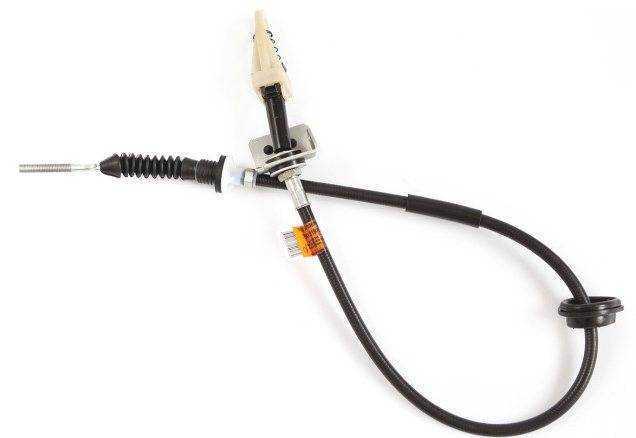

Трос переключения передач Лада Гранта, Калина /ВАЗ-2192, 2194 тросовый привод КПП (к-т 2 шт.)

Уважаемые покупатели, во избежание ошибок при отправке троса переключения передач Лада Гранта, Калина 2 / ВАЗ-2192, 2194, в строке «Комментарий» указывайте тросовый привод КПП или тяговый привод КПП или модель вашего автомобиля, год выпуска.

Разработки АвтоВАЗа не стоят на месте и в 2013 году руководство компании, вместе с конструкторским отделом решили перейти на новый вид коробки передач с тросовым приводом. Эти КПП устанавливаются на автомобили Лада Гранта, Калина 2.

В отличие от обычной коробки передач, коробка с тросовым приводом получила некоторые улучшения и модернизации.

Коробка с тросовым приводом представляет собой конструкцию, позволяющую переключать передачи посредством специального тросика. Благодаря такому упрощению устраняются некоторые сложности и проблемы. Теперь не нужно прикладывать усилия для переключения передачи.

Устранение вибраций, которые передаются двигателем на кузов, — такова основная задача тросового привода.

Дело в том, что трос призван гасить вибрации, распространяющиеся по тяговой связи механической коробки. Кроме этого, привод способен устранить множество мелких вибраций на сидениях или на педалях сцепления. Благодаря этому эффекту вы сможете почувствовать заметный комфорт.

Тросовая система переключения передач включает в себя механизм переключения и устройство для управления приводом, а также тросы, транслятор и реактивную тягу. В гнездах опоры, которые закреплены к корпусу коробки передач, установлены оболочки концов тросов. Оболочки тросов закреплены двойными хомутами по длине. С одной стороны, концы тросов шарнирно соединяются с рычагом управления, а с противоположной стороны они располагают шарниры соединяющие с механизмом переключения.

Благодаря опорам, которые состоят из кронштейнов с установочными гнездами для троса, теперь есть возможность изменять угол направления тросов. Кронштейны, стенки которых расположены перпендикулярно поверхности сопряжения кронштейнов с пластинами оперения, закреплены на опорных пластинах в одном из ряда расчетных положений. При этом положении стенка с гнездом ориентирована на одно и то же с тросом направление.

Тросы переключения передач нельзя менять по отдельности, так как они относятся к одному узлу.

В прежних конструкциях для того чтобы включить передачу, водитель прибегал к использованию кулисы-рычага, посредством которого вибрация передаётся от двигателя на рычаг. В обновленной версии коробки использованы многоконусные синхронизаторы, вносящие вклад в повышение четкости переключения передач. Схемные решения повышают эксплуатационную надежность конструкции.

Сравнение стандартной КПП с тяговым приводом и КПП с тросовым приводом:

— На коробке передач с тяговым приводом были установлены тросы, для уменьшения вибрации;

— На 1 и 2 передачи установлены многоконусные синхронизаторы, чтобы уменьшить усилие для переключения;

— Увеличился размер сцепления до 215 мм;

— Стартер расположен вдоль мотора, а не КПП, в связи с изменением трансмиссионной конструкции;

— Уменьшен угол скоса зубьев синхронизатора со 125 градусов до 100, для облегчения переключения передач;

— Перенесен механизм выбора передачи наверх, для устранения течи масла, этот нюанс дал толчок к разработке новой схемы переключения и изменения конструкции;

— Уменьшен объем заливаемого смазочного материала с 3,3 л до 2,2 л.;

— Установлена селекторная пластина, которая позволяет более четко переключать передачи;

— Заливается полусинтетическое масло, вместо минерального масла;

— Разработана специальная блокировка, чтобы случайно не включить задний ход.

Другие артикулы товара и его аналогов в каталогах: 21901170311320.

ВАЗ 2190/Гранта, ВАЗ 2192, 2194/Калина 2.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить трос переключения передач 21901-20 в сборе в автомобиле семейства Лада Гранта, Калина 2 с тросиковым КПП.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Лада Калина Спорт OMG › Бортжурнал › Кулиса от Гранты в Калину

Или избавляемся от электронной блокировки задней передачи.

Оторвалась обойма рычага КПП. Почему бы не просто ее заменить, а сделать всю систему надежнее?

Какой-то необходимости в данной операции нет. Но электронная система иногда отказывает. Чаще из-за обрыва проводки. У меня подводило «кольцо» на рычаге КПП, то есть сам выключатель. Стоять в проезде тесной парковки передом к стене без возможности тронуться назад — такое себе удовольствие

Выручала скрепка в разъем))) ВНИМАНИЕ: со скрепкой — вредный совет. Искрит, ток там приличный

VAG приложил руку к Калине. Но отечественный автомобиль отторгает немецкие детали:

2 месяца у меня ушло на поиск всех необходимых запчастей. Дело в том, что Гранты относительно не долго производили с жестким приводом выбора передач, а потом перешли на тросовый. Дефицит.

И так, что нам потребуется:

1 а-д. продается как «Привод управления в сборе» — 21900170301000. Цена от 4000 рублей. Я купил б/у 1500(с доставкой), но не слишком удачно. Все было ржавое, поэтому некоторые части я зачистил, а некоторые купил новые(на заказ, в магазинах мало что есть): 1а — 21900-1703300-00. Зачистил, потравил ржавчину, загрунтовал. 1б — 21100-1703190-00. В обойме заменил пружину на более жесткую, на родной рычаг постоянно норовил провалиться. 1в — 21900-1703138-00. Зачистил, потравил ржавчину, загрунтовал. 1г — 21700-1703082-00 1е — 21900-1703330-00 1д — 21100-1703288-00 — в продаже нет. Либо берем от кулисы б/у, либо изготавливаем по месту. Зачистил, потравил ржавчину, загрунтовал.

2. 21900-1703332-00 Перебрал несколько поставщиков в известном желтом магазине, у которого, говорят, запчасти вовремя приходят(лгут). Через месяц наконец получил. С 1е та же история.

3. 21100170316887 Шарнир реактивной тяги выбрал жесткий. «Спорт»

4. 21700-1703124-00 На б/у рукоятке накладка была облезлая. Решил, что негоже.

5. Разные вариации пробок. Одна из них от моста «классики» — 21012401046

Мне ни одна из них не подошла. Нужна пробка меньше. Пришлось спилить носик на актуаторе блокировки. Я не знаю, какого он образца, старого или нового, кончик был металлический, с резьбой внутри. Так что если мне захочется все вернуть назад, я просто вкручу маленький болтик.

ТРОСОВЫЙ ПРИВОД

На смену приводу переключения передач с одной тягой пришел трос. Ушли неприятные вибрации на рычаге, меньше стали люфты, четче переключения.

Легкие алюминиевые вилки включения передач немецкой фирмы «Шеффлер» снабжены противоизносными башмаками из пластика. Прежние детали отливали из стали, а для снижения износа на отдельные части наносили бронзирующий слой, который со временем истирался и колеровал масло золотистым порошком.

ВАЗ-2181 — первая коробка передач АВТОВАЗа, для которой выполнили компьютерный расчет всех деталей, подвергающихся нагрузкам: картеров, вилок, рычагов и др. Таким образом конструкцию удалось не только оптимизировать, но и сделать надежнее.

1 — рычаги выбора передач;

3 — селекторная решетка;

5 — центральная трехмерная пластина.

Благодарим за помощь в подготовке материала

Михаила Вотинова, Владимира Петунина,

Снятие привода механизма переключения передач может потребоваться при замене неисправных деталей (например, для замены порванного чехла тяги привода, поврежденную тягу привода). Указанные ниже последовательность и количество операций можно изменять в зависимости от цели работы.

Для выполнения работы потребуются помощник, а также смотровая канава или эстакада.

1. Подготавливаем автомобиль к выполнению работы.

2. Очищаем резьбу стяжного болта хомута металлической щеткой. Обрабатываем место соединения тяги с шарниром и болт проникающей смазкой.

3. Ключом на 13 мм ослабляем затяжку гайки стяжного болта хомута.

4. Разжимаем отверткой хомут и сдвигаем его по тяге. Разжимаем отверткой тягу.

5. Протерев место соединения тяги с шарниром ветошью, помечаем взаимное положение тяги привода и шарнира.

6. Отсоединяем тягу от шарнира.

7. Отсоединяем реактивную тягу от основания шаровой опоры рычага переключения передач.

8. В салоне автомобиля тонкой шлипевой отверткой извлекаем заглушку из рукоятки рычага переключения передач.

9. Торцовым ключом на 13 мм отворачиваем гайку крепления болта рукоятки и снимаем рукоятку с рычага переключения передач.

10. Поддев отверткой, извлекаем чехол из накладки туннеля пола и выворачиваем чехол на изнанку.

11. Отсоединяем колодку проводов от выключателя соленоида блокировки заднего хода.

Ослабляем или разрезаем пластмассовый хомут.

12. Снимаем выключатель с рычага переключения передач.

13. Снимаем облицовку туннеля пола.

При необходимости можно отвернуть четыре болта крепления опоры рычага переключения передач к кузову (см. ниже) и снять привод в сборе.

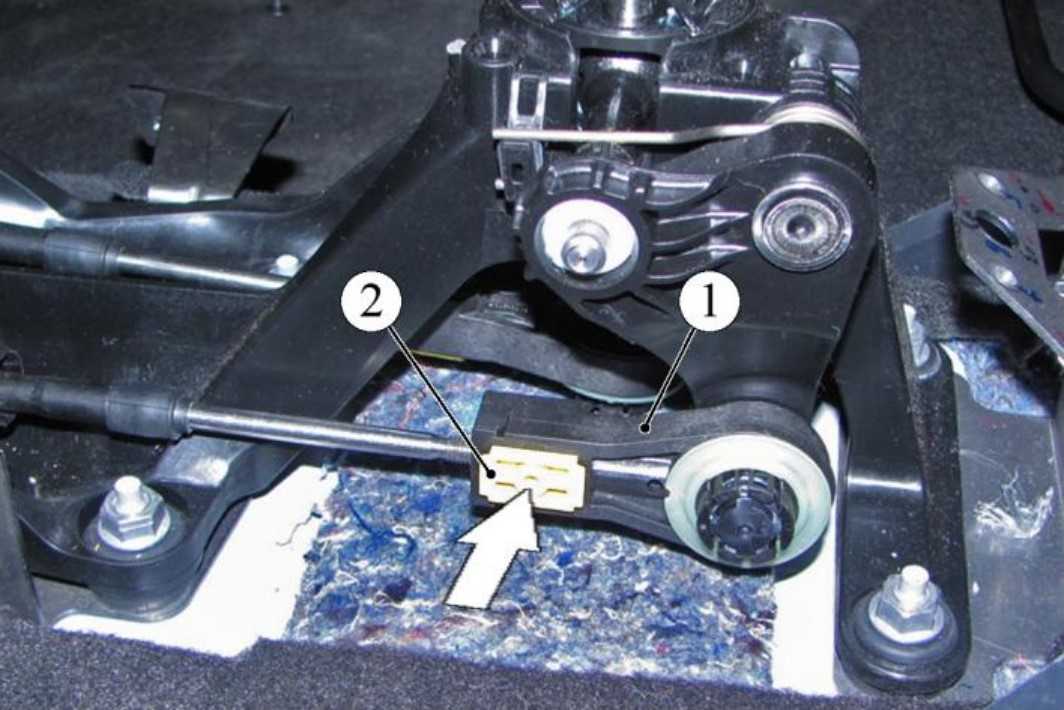

14. Ключом на 13 мм отворачиваем гайку болта крепления тяги к рычагу, удерживая болт от проворачивания вторым ключом того же размера.

15. Извлекаем болт из рычага. Выводим рычаг из вилки тяги. Снимаем металлические и пластмассовые шайбы, вынимаем металлическую дистанционную втулку.

16. Для смятия тяги привода, смазываем ее мыльным раствором и извлекаем из отверстия чехла.

17. Торцовой головкой на 13 мм отворачиваем три болта крепления кронштейна к кузову.

Четвертый болт крепления кронштейна отворачиваем накидным ключом того же размера (доступ к нему сверху закрывает воздуховод).

18. Снимаем кронштейн и чехол тяги привода. Порванный чехол заменяем.

19. Извлекаем из отверстия туннеля пола опору рычага переключения передач.

20. Съемником сжимаем стопорное кольцо шаровой опоры рычага и вынимаем его из основания опоры.

21. Вынимаем рычаг из основания опоры.

22. Поддев отверткой, снимаем верхнее уплотнительное кольцо.

23. Снимаем с рычага опору.

Сборка и установка

Собираем и устанавливаем привод в обратной последовательности. Перед затяжкой хомута тяги привода механизма переключения передач, регулируем привод (см. ниже).

Регулировка

1. Ослабляем затяжку хомута тяги привода механизма переключения передач (см. выше п. 2—4).

2. Приподнимаем нижнюю часть чехла рычага переключения передач (см. выше п. 10).

3. Смешаем рычаг переключения передач так, чтобы его нижняя часть рычага была перпендикулярна поверхности пола, а рукоятка рычага располагалась от подушки правого сидения на расстоянии, приблизительно равном 1/3 расстояния между передними сиденьями и удерживаем его в этом положении. При этом помощник, сместив хомут на 2-3 мм от торца тяги, затягивает гайку хомута.

4. Устанавливаем чехол на место и, пробуя включать передачи, убеждаемся в работоспособности привода механизма переключения передач.

Все шаги по замене тросика сцепления

Сам рычаг, который удерживает грузик, называется «вилка». Вытащите грузик из прорези, потянув трос в направлении «от вилки» ( рис. 1 ).

Два действия в подкапотном пространстве

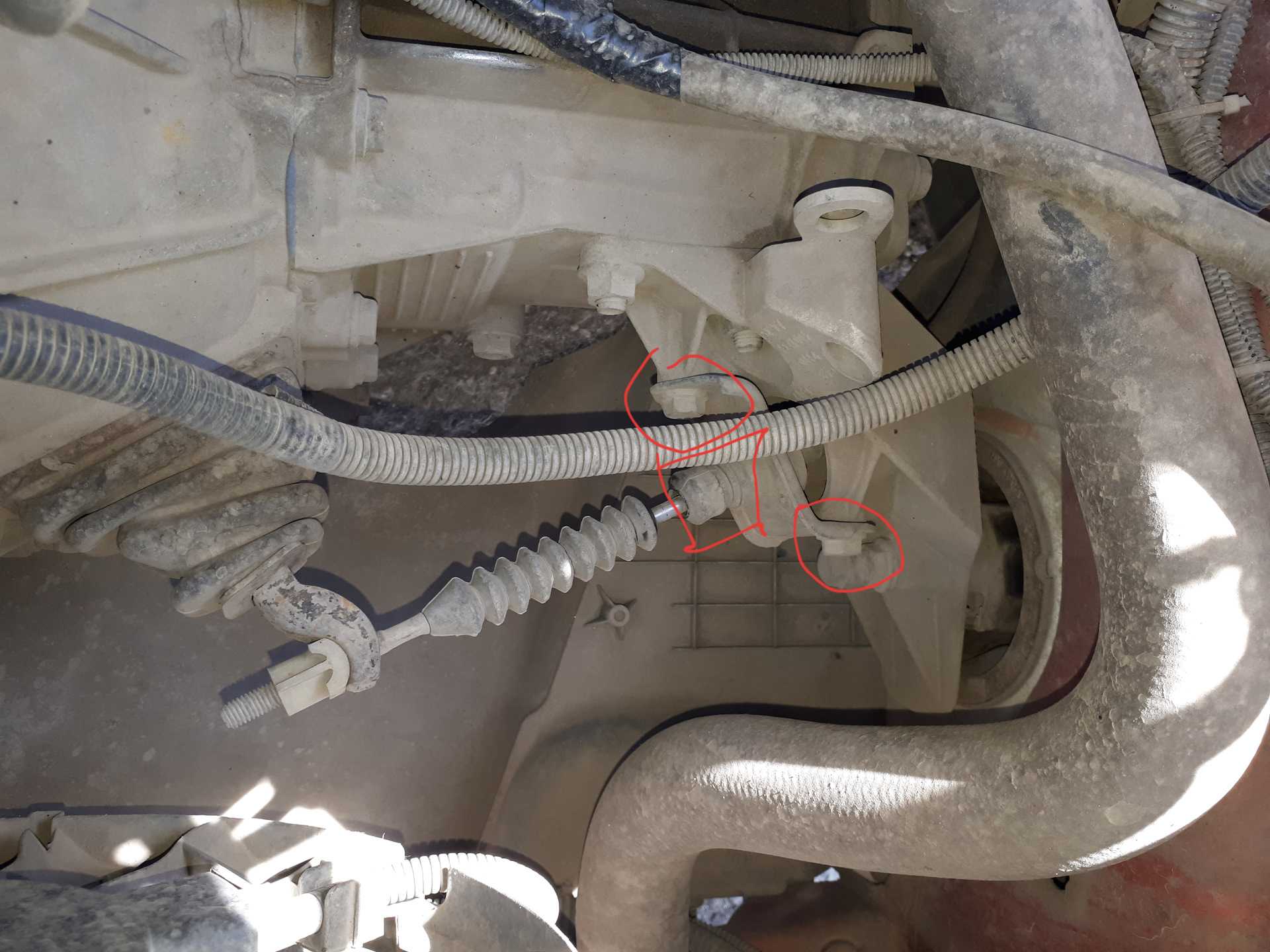

Дальше переходят к кронштейну: из прорези выводят резиновую муфту. Этой муфтой оканчивается оболочка троса ( рис. 2 ).

Внутри салона

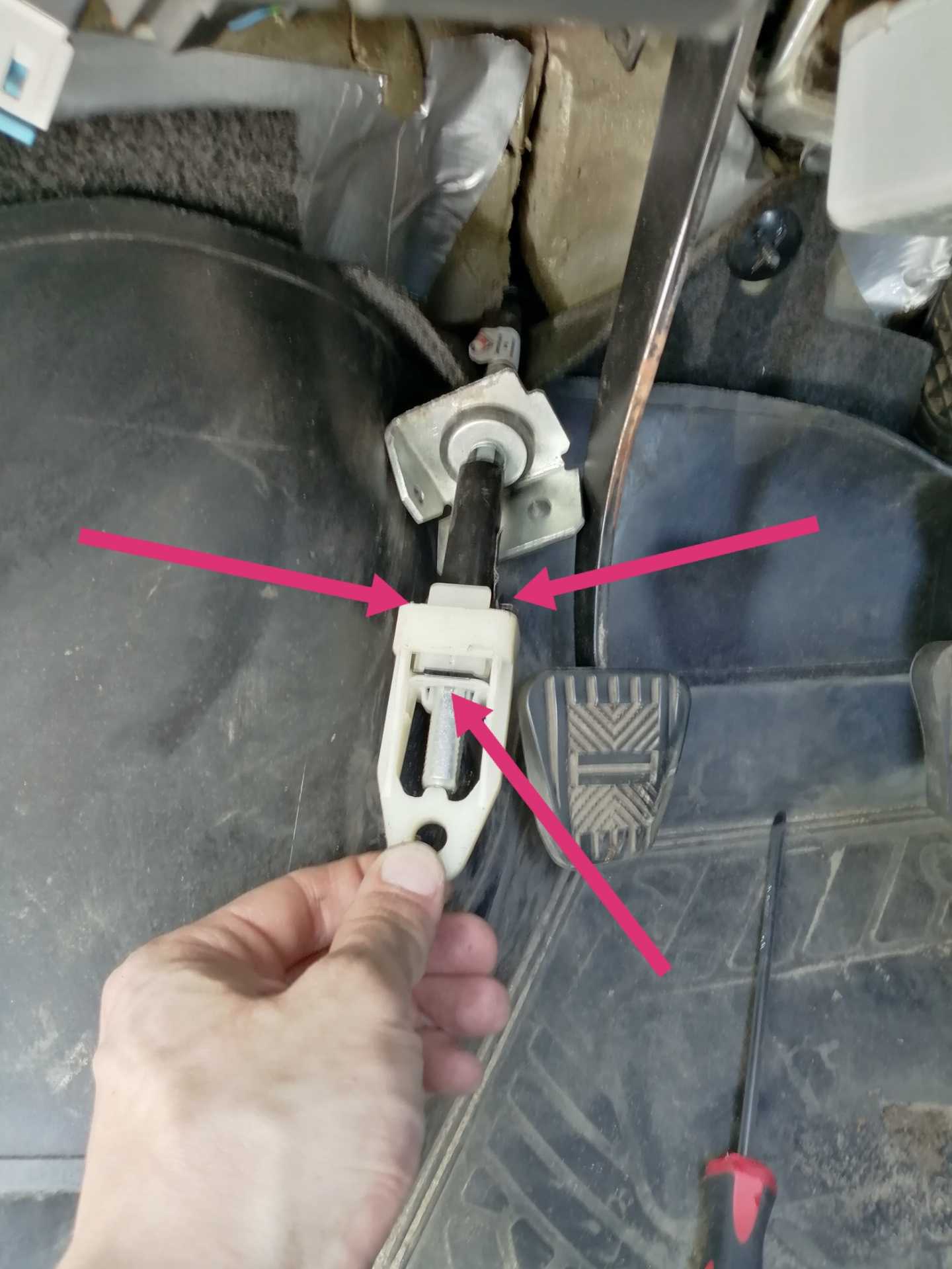

Немного потянув трос «на себя», выведите наконечник 1 из держателя педали ( рис. 1 ). Затем наконечник 2 надо выдавить вперёд. И для этого на нём сдавливают два лепестка. Можно даже повредить саму деталь, в чём не будет ничего страшного.

Выполняйте демонтаж и помните: трос нельзя раскусить

Главное – выдавить наконечник троса в подкапотное пространство. А затем трос в сборе заменяют на новый.
