Как снять коробку передач своими руками

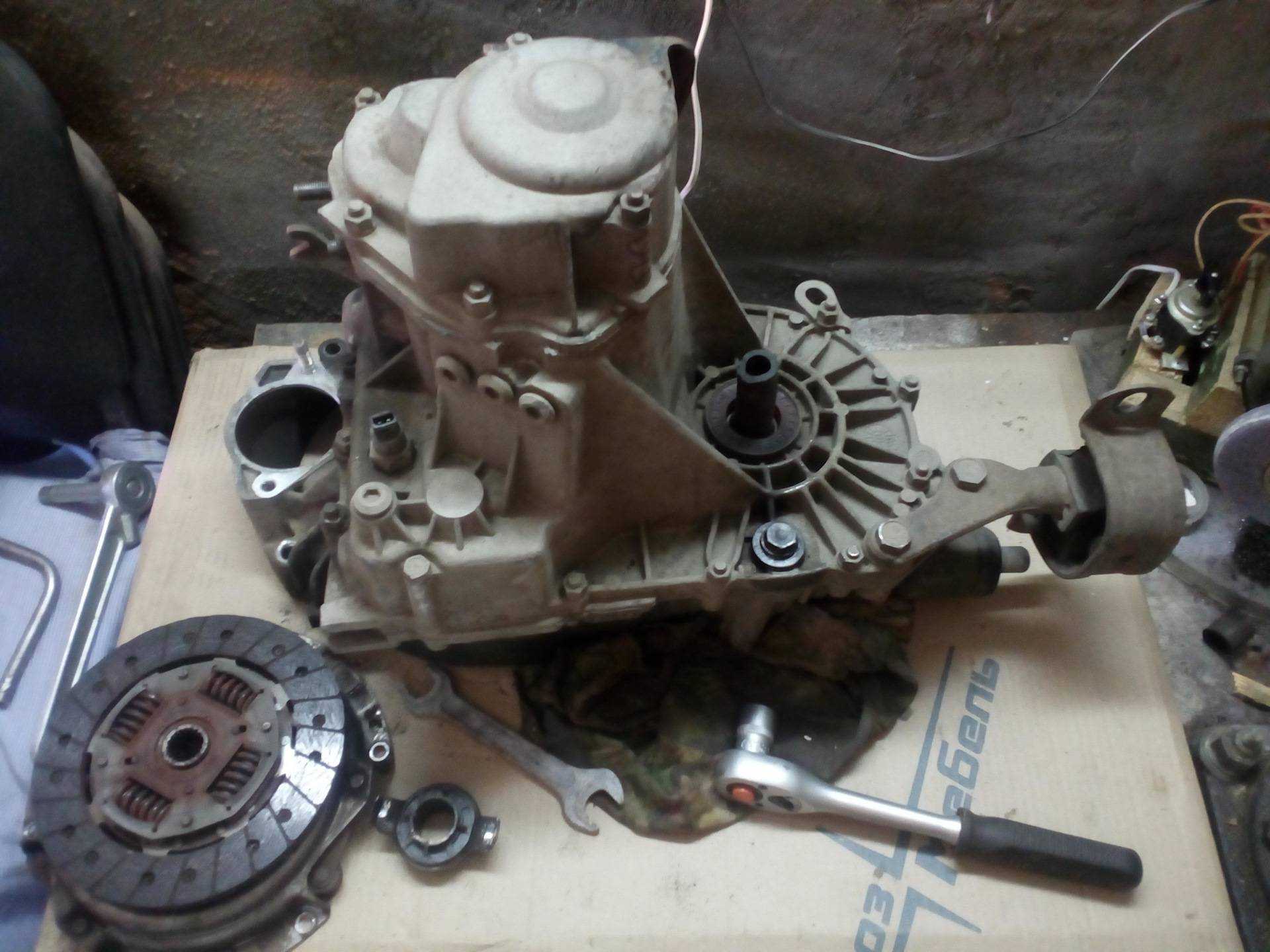

Сейчас будем разбирать саму коробку передач

Открутил крышку, открутил болты крепления фланца.Сейчас посмотрим, что там внутри. На вид пока ничего кардинального не вижу. Сейчас посмотрю, если что, расскажу. Видимо, проблема была вот в этом. Этот блок шестеренок, этот вал весь ходит ходуном, болтается. И здесь выдавило крышку, которая должна быть закручена.

Видимо, проблема в этом подшипнике блока шестеренок, потому что весь вал порой не зацепляется, потому что болтается. И еще у синхронизатора практически нет зубьев. У меня рядом есть знакомый специалист по ВАЗ, я сейчас с ним проконсультируюсь и продолжу ремонт.

Проконсультировался со специалистом, сказали, что подзамену идут оба подшипника промежуточного вала и подшипник первичного вала. Сточенный синхронизатор сказали не трогать, оставить так, потому что там нет ни сухарей, ни шариков. Он нормально будет работать. Надо еще поменять маслосгонную шайбу.

Съездил в магазин, купил подшипники: 50 208 с проточкой на первичный вал; 50 306 на промежуточный вал. Еще нужен без проточки 305-й подшипник открытый, но открытого не было, купил закрытый. Потом уберу эти резиновые штучки – будет открытый. Также герметик, прокладки на коробку, маслосгонные шайбы и болты на кардан.

Сейчас будем разбирать коробку. Чтобы снять промежуточный вал, надо снять эти шестеренки. Для этого я открутил этот болтик. Его надо открутить. Сейчас я буду выбивать ось. Все, выбил.

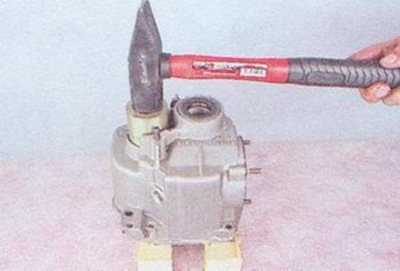

Теперь будем выбивать сам промежуточный вал. Для этого нам надо открутить эту гайку. И надо будет с той стороны бить по подшипнику, чтобы он сюда выпал. Сейчас посмотрим, как получится. Эту крышку выкрутить не получилось, потому что ее выдавило, и она пошла не по резьбе. Я ее просто выломал. Не знаю, есть такие в продаже или нет, она алюминиевая. Смотрите, что там произошло с подшипником — от него практически ничего не осталось.

Теперь нам надо выпрессовать первичный вал. Здесь на шестеренке есть такое место, где нет зубчиков. Ее надо поставить так, чтобы она не мешала выйти, чтобы зубья не цеплялись за эту шестеренку. Крутим, поставили, сейчас будем выпрессовывать. Нашел я отвертку такую железную, сейчас поставлю. Очень легко вышел этот первичный вал.

Пойдем дальше. Первичный вал мы вытащили, теперь приступаем ко вторичному валу. Надо открутить эти болты, снять эту стопорную шайбу, и по подшипнику туда ударить, чтобы подшипник вышел. Эти пластинки я уже открутил, которые держали подшипник в проточке. Теперь я снимаю стопорную шайбу, затем снимаю такую шайбу. Сейчас можно бить по подшипнику, чтобы он выходил. Теперь ударами молотка буду выпрессовывать подшипник. Подшипник надо отсюда вытащить, сейчас попробую. После снятия подшипника и снятия (неразборчиво 09:35) шайбы вытаскиваю вторичный вал.

Чтобы снять промежуточный вал, надо открутить эту гайку и туда его вбить. Сейчас попробуем, как это будет. Гайку промежуточного вала открутил, здесь осталась обойма от подшипника, и теперь будем вытаскивать шестерни. Он здесь весь разбирается и так должен выйти. Собираем, чтобы не забыть, как они стояли. Сейчас еще помою, почищу и приступлю к замене деталей и сборке коробки. Коробка разобрана, сейчас эту многовековую грязь очищу скребком. Потом попробую, у меня есть резак, можно и горелкой, это все обожгу, чтобы было чисто. Только потом буду все собирать.

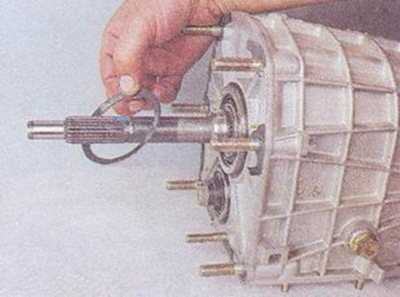

Производим установку промежуточного вала.Одеваем сначала кольцо, затем маленькую шестерню, затем пойдет эта, поменьше. Затем так ставим большую. Только это все будем вставлять внутри, поэтому заново все разберем.

Теперь будем запрессовывать подшипник 50 306. С этой стороны запрессовали, переходим на другую сторону. Теперь запрессовываем подшипник с другой стороны. Устанавливаем вторичный вал. Прилепили ролики на солидол, сейчас будем вставлять во вторичный вал. Все, здесь больше пока ничего интересного нет. Сейчас будем собирать все, соединять с раздаткой. Самое интересное начнется, когда будем ставить ее на место.

Чтобы вставить коробку в раздатку, необходимо снять люк на раздатке и поправлять руками шестерни. Она должна совпасть со вторичным валом. Используя всевозможные подкладки, выставляю коробку вот так. Сейчас буду пытаться ее туда затолкать. Работу делаю один, не знаю, получится или нет. Пока снизу не получается поставить коробку, воткнул туда, но еще не попал за сцепление. Когда я переделывал полы в буханке, они у меня все сгнили, я предусмотрел вот такой люк, он на болтах держится. Сейчас попробую отсюда поднимать ее веревками и вставлять.

В каких случаях следует снимать коробку передач?

Прежде чем снимать коробку передач, следует убедиться, что неисправности связаны именно с ней, а не вызваны, например, недостаточным уровнем масла, ослабленным креплением коробки передач, дефектами привода отключения сцепления.

Коробка переключения передач ВАЗ 2110

Необходимость снятия коробки переключения передач возникает при следующих неисправностях:

• передачи самопроизвольно выключаются;
• нечеткое включаение передач;
• повышенный шум, появление посторонних звуков;
• при обгоне пропадает сцепление;
• передачи переключаются с трудом;
• утечки масла.

Кроме того, КПП следует снимать в следующих случаях:

• при замене сцепления;
• при замене старой коробки передач на новую;
• если необходимо устранить течь заднего сальника коленвала;
• при замене переднего сальника КПП;
• при замене выжимного подшипника;
• при замене маховика;
• при замене втулки;
• в тех случаях, когда коробка мешает выполнению каких-либо ремонтных работ.

Вес коробки без масла составляет примерно 30 кг, поэтому рекомендуется проводить процедуру ее снятия с помощником. Желательно, чтобы он имел опыт авторемонтных работ.

КПП под днищем машины

Снятие коробки передач ВАЗ 2107

Чтобы демонтировать МКПП ВАЗ 2107, необходимо выполнить следующие действия:

• Установить машину на эстакаду, яму, либо поднять на подъемник.
• Отключить “массу” от аккумулятора. При использовании подъемника аккумулятор следует отсоединить перед тем, как поднимать машину. Работы в салоне авто также проходят при опущенном подъемнике.
• Снять “бороду” (панель радиоприемника).
• Нажать рычаг КПП и отверткой вывести запорную втулку вниз из полости стержня (ручки).
• Снять стержень (ручку) КПП и при помощи пинцета вынуть из нее резиновую втулку демпфера.
• Развести отвертками лепестки дистанционной втулки демпфера и снять ее, а также нижнюю резиновую и запорную втулки с рычага.
• Открутить саморезы крепления крышки, которая закрывает отверстие в полу машины в районе выхода рычага КПП.
• Снять крышку и поролоновый уплотнитель.
• Перейти в яму (под эстакаду) или поднять авто подъемником.
• Снять приемную трубу системы выхлопа.
• Открутить стартер от картера сцепления и сместить его вперед.
• Расстыковать колодку провода выключателя заднего хода.
• Отсоединить привод спидометра.
• Открутить от КПП карданный вал и снять его.
• Открутить и снять с картера КПП рабочий цилиндр сцепления.
• Открутить болты крепления картера сцепления.
• Подставить под КПП опору или пригласить помощников, чтоб поддерживали ее.
• Открутить 4 болта крепления КПП.

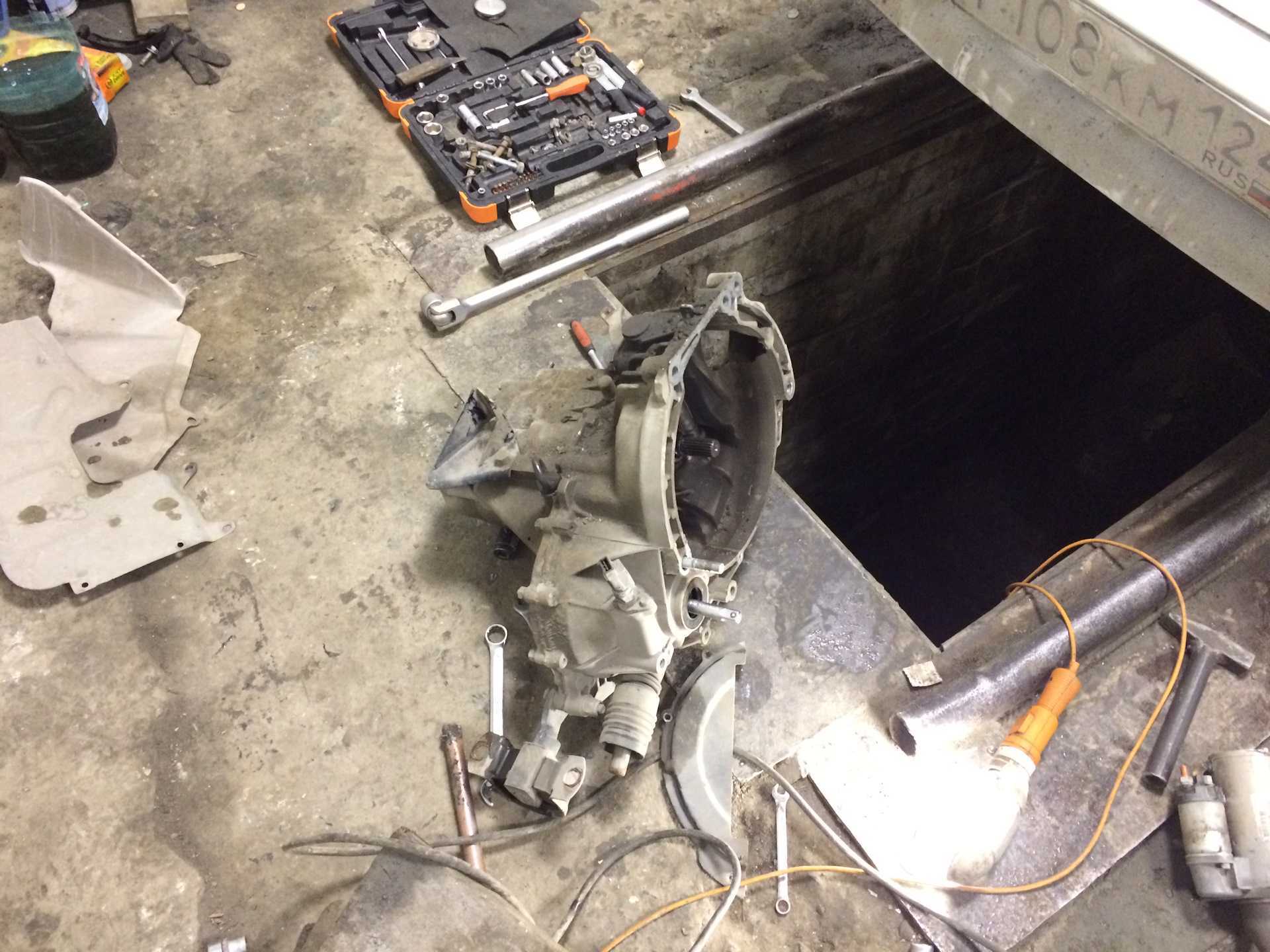

• Снять коробку передач с автомобиля, сместив ее назад.

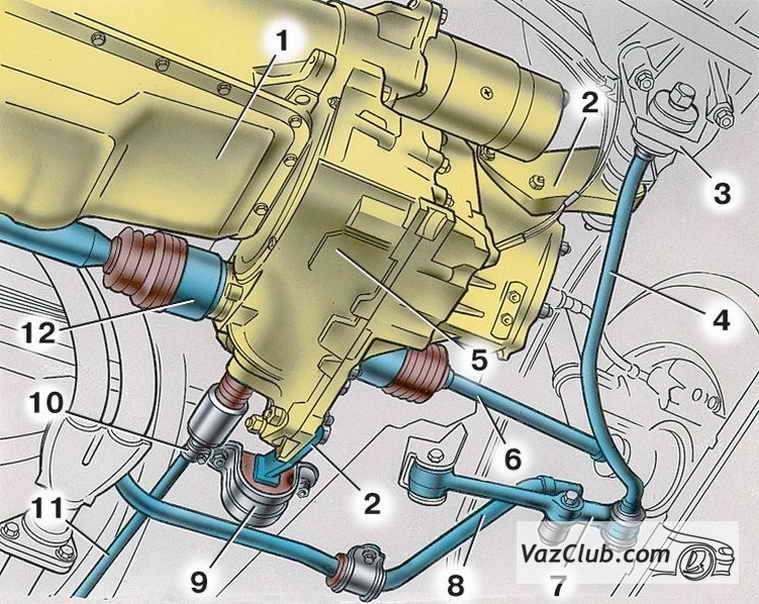

Снимаем коробку передач на ВАЗ 2114

Коробка передач на ВАЗ 2114 будет абсолютно идентична коробке, установленной на ВАЗ 2108, только в дополнение, на ней будет присутствовать масляный щуп. Снятие коробки переключения передач (КПП) может потребоваться в случаях замены сцепления, подшипника выключения сцепления, а так же ремонта всей КПП. Часто бывают поломки КПП связанные с заклиниванием передачи, в итоге авто требуется транспортировать в автосервис для ремонта, в этом случае поможет эвакуатор москва область.

Для того чтобы снять коробку вам необходимо подготовить отвертки, ключи, WD-40, подвесное оборудование или доска и человек, который будет помогать.

Этапы снятия коробки переключения передач:

1. Загоните автомобиль на яму или поднимите на подъемнике, предварительно сняв аккумуляторные клеммы и вытащив его. Снимите защиту поддона и слейте масло из КПП, открутите и вытащите стартер.

2. Снимите трос сцепления, отсоединив его от вилки сцепления и от кронштейна, который крепит его к коробке.

3. Снимите колодку с проводами, сжав при этом пружину крепления, с датчика скорости. Открутите болт, которым кронштейн прикреплен к модулю зажигания и к коробке.

4. Под автомобилем найдите колодку с проводами на датчик заднего хода и отключите ее. Открутите болты, которые крепят коробку к реактивной тяге. Ослабьте хомут и вытащите тягу штока для выбора передач.

5. Снимите колесные привода. Вместо одного из приводов вставьте заглушку и зафиксируйте ее от выпадения во время снятия КПП. Привод правой стороны можно не отсоединять до конца, только от коробки, прикрепив к кузову и отведя в сторону.

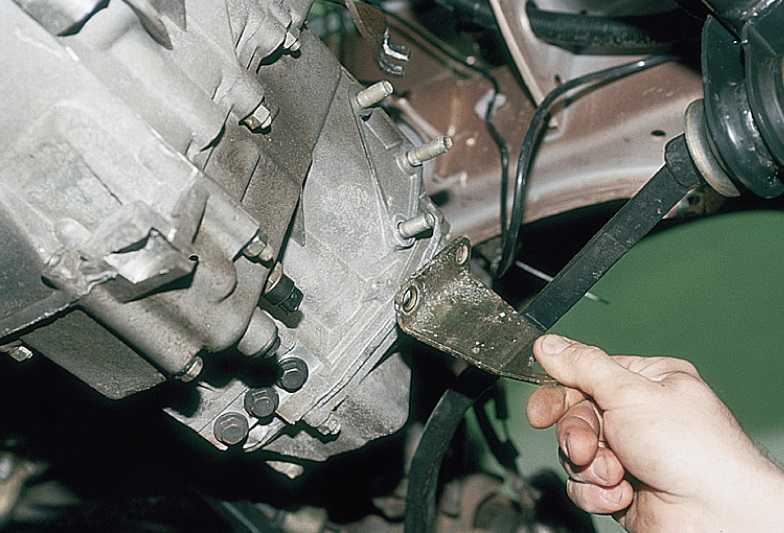

6. Для облегчения снятия коробки открутите болты крепления шаровой к поворотному кулаку с левой стороны автомобиля. Открутите подушку крепления коробки к двигателю снизу справа.

7. Снимите крышку поддона сцепления, открутите болты нижнего левого крепежа КПП. Вывесите двигатель, воспользовавшись доской или другим подвесным устройством. Снизу открутите крепления левой и задней опор коробки. Удерживайте другим ключом гайки при снятии задней опоры.

8. Воткните отвертку между местом расположения блока двигателя и картером длясцепления, отодвигайте коробку переключения с втулок направляющих.

9. Двигайте коробку назад максимально до упора, пропустите при этом заднюю коробочную крышку над передней подвеской для выхода первичного вала из сцепления. Если этого сделать не получается, то попробуйте отодвинуть в сторону двигатель. Опускайте коробку передней частью вниз и аккуратно вытащите ее из-под машины.

Установка КПП должна происходить в порядке строго обратном разбору. Установите коробку на ее привычное место и произведите регулировку рычага переключения передач и привод сцепления, залейте новое трансмиссионное масло.

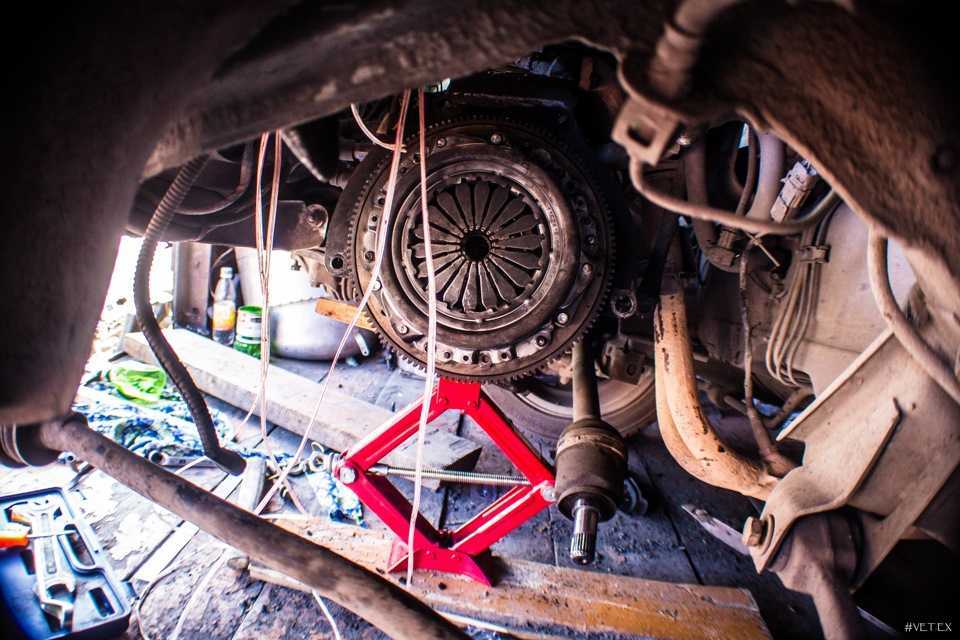

Замена диска и корзины

Замена диска сцепления проводится так. Открутите болты крепления корзины, затем снимите все детали с маховика. На маховике или поверхности ведомого диска не должно быть следов масла. Если следы есть, необходимо проверить состояние сальника коробки передач, в противном случае утечка масла будет продолжаться, из-за чего снизится ресурс диска. Капельки масла, попадая на поверхность накладки или ведомого диска повреждают их. Если состояние сальника неудовлетворительно, поменяйте его. Если поверхность ведомого диска покрыта глубокими царапинами или трещинами, поменяйте корзину.

Протрите тряпкой, затем обезжирьте бензином поверхность маховика и ведомого диска корзины. Вставьте диск в корзину, затем наденьте обе детали на первичный вал МКПП или оправку, после чего вставляйте в отверстие маховика. Когда оправка дойдет до упора, подведите по ней детали к маховику и прикрутите корзину штатными болтами. Несколько раз вытащите, затем вставьте обратно оправку, чтобы убедиться, что диск установлен ровно. Если все нормально, вставьте оправку и затяните болты с усилием 2,5–3,5 кгс-м. Более точно усилие указано в инструкции по ремонту вашей машины. На этом замена диска сцепления завершена. Замена корзины сцепления производится аналогично. Максимальный пробег корзины составляет 150–250 тысяч километров и зависит от многих факторов.

Помните, замена диска сцепления – ответственная операция, поэтому не выполняйте ее в спешке или состоянии алкогольного опьянения.

Как поменять коробку на ВАЗ 2110

• 366 12 416k

• 13 0 26k

Автомобиль ВАЗ 2110 оснащён механической, двухвальной, с пятью передачами переднего хода и одной – заднего коробкой переключения передач (КПП). Она конструктивно объединена с дифференциалом и главной передачей. Срок службы КПП ВАЗ 2110 и её работоспособность напрямую зависит от манеры езды и своевременным обслуживанием механической коробки передач.

Частые интенсивные разгоны, неправильные переключения рычага селектора, несвоевременная замена трансмиссионного масла, а менять масло в КПП нужно каждые 75 000 км пробега, понижение его уровня, могут сильно сократить ресурс КПП. Снятие коробки передач ВАЗ 2110 и последующий ремонт или замена проводится в случае выявления неисправностей в самом агрегате.

Признаки неисправности КПП ВАЗ 2110

Характерными признаками, при которых требуется замена коробки ВАЗ 2110, являются следующие:

• появление шумов. Причиной этого дефекта могут быть изношенные детали шестерен. Также при повреждении подшипников появляется стук и скрежет.
• самопроизвольное выключение передач или не включается до конца передача. Виной тому является износ вилок и механизма выбора.

В некоторых случаях, когда этот узел трансмиссии не подлежит ремонту в силу объективных причин, замена КПП ВАЗ 2110, является необходимой. Стоит упомянуть что цена новой коробки составит 16500 р., а вот её ремонт на станции техобслуживания обойдётся в 7500 р.(детали и сам ремонт) без снятия и установки. Так же вы можете произвести «обмен» КПП, цена составит 5000 р. без установки или 6000 р. с установкой (цены указаны на весну 2017-го по Москве и области).

Так, что решать вам. Далее приведена технология снятия коробки передач ВАЗ 2110 с последующей её заменой.

Как снять коробку передач ВАЗ 2110/2112 (инструкция)

Для того, чтобы снять коробку передач ВАЗ 2110, необходимо:

1. Правильно выбрать рабочее место. Такие работы следует проводить на подъемнике или глубокой, не менее полутора метров, смотровой яме.

Снятие и установка коробки передач ГАЗ 31105

Основные неисправности, для устранения которых необходимо снять коробку передач с автомобиля:

– повышенный (по сравнению с привычным) шум;

– затрудненное переключение передач;

– самопроизвольное выключение или нечеткое включение передач;

– утечка масла через уплотнения и прокладки.

Кроме того, коробку передач необходимо снимать для замены сцепления, переднего подшипника первичного вала коробки передач, маховика и заднего сальника коленчатого вала двигателя.

Вам потребуются: ключи «на 14», «на 19», ключ для пробки сливного отверстия картера коробки передач, отвертка, пассатижи.

1. Установите автомобиль на смотровую канаву или подъемник.

2. Отсоедините минусовый провод от аккумуляторной батареи.

3. Слейте масло из коробки передач (см. «Замена масла в коробке передач»).

4. Изнутри салона подденьте отверткой и снимите переднюю вставку консоли.

5. Сдвиньте вверх резиновый чехол 1. Отверните колпак 2 рычага. Если колпак невозможно отвернуть рукой, воспользуйтесь клещами типа «кобра».

6. Выньте вверх рычаг переключения передач в сборе.

7. Снимите внутренний защитный чехол.	8. При необходимости можно снять стержень рычага переключения передач. Для этого выверните чехол, приподнимите его вверх и, поддев острым инструментом запорную втулку выньте ее.

9. Снимите верхнюю часть рычага. На рычаге останутся запорная втулка, упругая и дистанционная втулка.

ПОЛЕЗНЫЙ СОВЕТ В стержне остается вторая упругая втулка. Если при работе двигателя замечена повышенная вибрация стержня рычага, извлеките втулку и проверьте ее состояние.

10. Разжав лепестки дистанционной втулки, снимите ее, а также упругую и запорную втулки с рычага.	11. Перед обратной установкой стержня установите все снятые детали в стержень в обратной последовательности. Наденьте стержень на рычаг и ударом ладони по рукоятке рычага насадите его на рычаг до защелкивания запорной втулки на рычаге.

12. Снимите карданную передачу (см. «Снятие и установка карданной передачи»).

13. Отсоедините провода от контактов выключателя света заднего хода.	14. Отсоедините колодку 1 с проводами от датчика скорости и выньте провод из держателя 2.

15. Выверните болт и отсоедините приемную трубу от кронштейна коробки передач.

16. Отсоедините приемную трубу от глушителя и снимите ее с автомобиля (см. «Снятие и установка приемной трубы»).

17. Отверните две гайки 1 крепления задней опоры силового агрегата к коробке передач

Выверните четыре болта 2 крепления кронштейна задней опоры силового агрегата к кузову, осторожно опустите вниз заднюю часть коробки передач и снимите заднюю опору.

ПОЛЕЗНЫЙ СОВЕТ Чтобы при отсоединении задней опоры двигатель не наклонялся чрезмерно назад, вставьте между блоком цилиндров и панелью передка кузова деревянный брусок.

18. Выверните два болта крепления фланца выхлопной трубы к глушителю и разъедините глушитель и выхлопную трубу.	19. Выверните болт крепления рамки чехла вилки выключения сцепления.

20. Выверните два болта крепления рабочего цилиндра сцепления к картеру сцепления и снимите цилиндр, не отсоединяя его от шланга (цилиндр остается висеть на шланге).	21. Снимите вилку вместе с рамкой и чехлом.

22. Отверните четыре гайки крепления коробки передач к картеру сцепления.

ПОЛЕЗНЫЙ СОВЕТ Верхние гайки крепления коробки передач удобнее отворачивать головкой, надетой на карданный шарнир с удлинителем.

23. Снимите коробку передач, сдвигая ее назад и одновременно поворачивая по часовой стрелке. При этом следите, чтобы первичным валом не повредить детали сцепления.

24. Установите новую коробку передач на автомобиль в порядке, обратном снятию. Залейте необходимое количество масла.

ПОЛЕЗНЫЙ СОВЕТ Перед установкой коробки передач нанесите тонкий слой смазки ЛСЦ-15 или Литол-24 на шлицевую часть первичного вала и включите первую или третью передачу (если не снимали рычаг переключения передач).

ПРИМЕЧАНИЕ После установки коробки передач, устанавливая приемную трубу, вначале затяните гайки крепления приемной трубы к выпускному коллектору, затем — гайку болта крепления к кронштейну на коробке передач.

Видео про «Снятие и установка коробки передач» для ГАЗ 31105

как снять коробку кпп на волга ,газель и соболь

Волга 3110 — ремонт коробки передач

https://youtube.com/watch?v=MihthjWtjUI

Замена сцепления на ГАЗ 31105 дв. Крайслер .

Как заменить трос на ВАЗ-2110?

Существует два способа замены порванного привода, один из которых длительнее по времени и требует снятия с авто дополнительных элементов, но выполняется удобнее.

При втором способе ничего с авто снимать не надо и делается все быстрее, хотя удобство выполнения – хуже. При этом алгоритм работ при обоих метода – один и тот же, поэтому рассмотрим, как все делается по первому способу, он все же удобней и тоже не займет много времени:

Автомобиль ставим на ровную площадку или обочину (при выполнении работ в дороге) и обездвиживаем его ручником или противооткатными упорами, положенными под колеса. Смотрим, действительно ли порван трос, или причина провала – в поломке вилки выжимного подшипника. Для удобства работы в подкапотном пространстве можно снять с авто АКБ;
Высвобождаем трос в подкапотном пространстве. Если он порван, то можно сразу вытянуть часть его из обмотки просто выведя его из зацепления с рычагом вилкой сцепления. В случае, когда замена выполняется из-за «распушивания», то сначала отворачиваем гайки крепления оплетки троса (они дополнительно являются и регулировочными) от кронштейна крепления, расположенного на корпусе КПП.

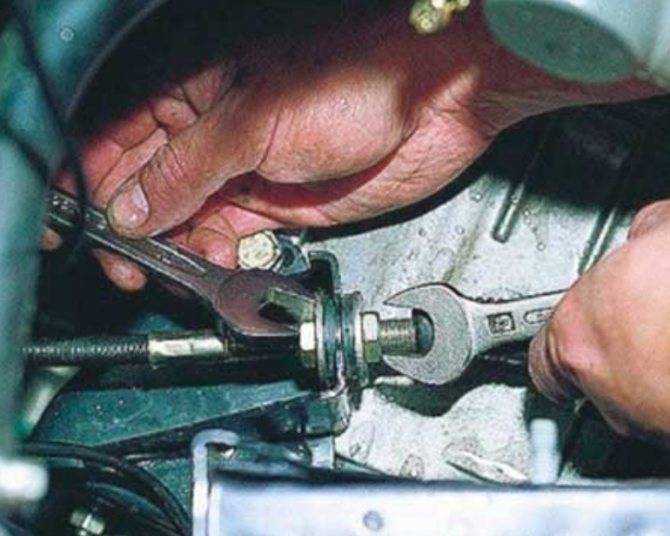

Берем два ключа на 19 и послабляем их, после чего выводим через прорезь. Затем послабляем две гайки (на 8 и 10) привода выключения сцепления и только после этого вытаскиваем наконечник, для чего рукой поджимаем рычаг вилки и выводим тросик вместе с упорной втулкой.

Снимите кронштейн стеклоочистителя, для этого нужно выкрутить две гайки

Обратите внимание, в какую сторону направлена плоскость кронштейна;
Поскольку привод извлекается через салон, то с части троса, проходящей в моторной части, снимаем все, что может помешать протягиванию его через технологическое отверстие – упорную втулку, гайки на 19 и шайбы.
Переходим в салон. Необходимо снять наконечник троса со штока крепления на педали

Для этого забирается под приборную панель, и находим фиксирующую пластину, которая удерживает наконечник от соскакивания со штока. Она находится под защитным чехлом.

• http://KrutiMotor.ru/zamena-stsepleniya-vaz-2110-svoimi-rukami/
• https://luxvaz.ru/vaz-2110/59-zamena-scepleniya.html
• https://olade.ru/zamena-diska-scepleniya-vaz-2110
• https://autobann.su/zamena-sceplenya-vaz-2110.html
• https://carfrance.ru/menyaem-sceplenie-na-vaz-2110-so-snyatiem-korobki/
• https://MasteraVaza.ru/transmisiya-sceplenie/korzina/zamena-korziny-scepleniya-vaz-2110-531
• https://labavto.com/vaz/2110/kak-pomenyat-stseplenie/
• https://ladaautos.ru/vaz-2110/zamena-scepleniya-vaz-2110-svoimi-rukami-bez-snyatiya-korobki.html
• https://vaz-2110.ru/podveska/zamena-stsepleniya-vaz-2110-svoimi-rukami.html
• http://AutoFlit.ru/1361-zamena-scepleniya-na-vaz-2110-bez-snyatiya-korobki-slozhno-no-mozhno.html
• https://fastmb.ru/autoremont/76-zamena-vilki-scepleniya.html
• https://AutoTopik.ru/vaz/1123-zamena-trosa-scepleniya-model-2110.html

Замена тросика

Тросик пришел на замену гидравлическому сцеплению. Более высокая надежность, нетребовательность в обслуживании и небольшая цена сделали трос очень востребованным. Трос необходимо менять, если пробег превысил 150 тысяч километров или прошло больше 10 лет с предыдущей замены. Замена троса сцепления не вызывает затруднений даже у неопытного водителя. Освободите вилку от возвратной пружины, затем снимите тросик. После этого расшплинтуйте соединение и снимите трос с педали. Вытащите штифт, затем извлеките старый тросик через салон. Таким же образом установите новый трос. На этом замена троса сцепления завершена. Тросик необходимо менять, если на нем обнаружены даже небольшие повреждения. Если этого не сделать, трос порвется во время движения, что сделает невозможным переключение передач.

Замена выжимного подшипника

Пробег выжимного подшипника не должен превышать 150 тысяч километров. Кроме того, замена выжимного подшипника потребуется, если передачи начали включаться нечетко или появился шум при нажатии на педаль сцепления. Подробно процедура замены выжимного подшипника описана в статье замена выжимного подшипника.

Вывод

Если есть подходящее оборудование, инструменты и вы умеете аккуратно работать, то самостоятельная замена сцепления не вызывает затруднений. Теперь вы знаете, что такое замена сцепления, каков порядок действий и сможете провести эту операцию на своем автомобиле самостоятельно.

Коробка передач ВАЗ 2115 — как снять и установить

Для того, чтобы отремонтировать вазовскую коробку передач, просто необходимо её снимать. Это нужно делать правильно и аккуратно, иначе можно её доломать до конца. О том, как нужно ремонтировать КПП и поговорим.

Снимаем КПП ВАЗ 2115

1. Заезжаем на подъёмник или яму. 2. Поднимаем капот. 3. Отсоединяем аккумуляторные провода от стартера. 4. Снимаем массу со сцепления. 5. Отсоединяем нижнюю часть троса привода сцепления. 6. Болты крепления картера сцепления откручиваем к блоку двигателя. 7. Тоже делаем и с гайками крепления стартера. 8. Закручиваем скобу на шпильку крепления выпускного коллектора. 9. На водосточные желоба ставим поперечину, удерживающую двигатель. 10. Зацепляем её за скобу. 11. Вывешиваем агрегат.

12. Снимаем брызговик и крышку картера сцепления. 13. Сливаем масло с КПП. 14. Снимаем провода света заднего хода.

15. Ослабляем хомуты и отсоединяем раму от шарнира штока смены передач. 16. Отворачиваем гайку, отвечающую за крепление КПП к мотору. 17. От поворотных кулаков отсоединяем шаровые шарниры. 18. Выбиваем шарнир из шестерни. 19. Фиксируем шестерню оправкой. 20. Выбиваем второй шарнир. 21. Отводим валы приводов колёс в стороны. 22. Откручиваем болты задней опоры подвески силового агрегата. 23. Снимаем стартер, открутив гайку. 24. Ставим подставку под КПП. 25. Немного отпускаем мотор и откручиваем нижний болт крепления картера к блоку двигателя. 26. Смещаем КПП вместе с картером сцепления от мотора. 27. Снимаем КПП.

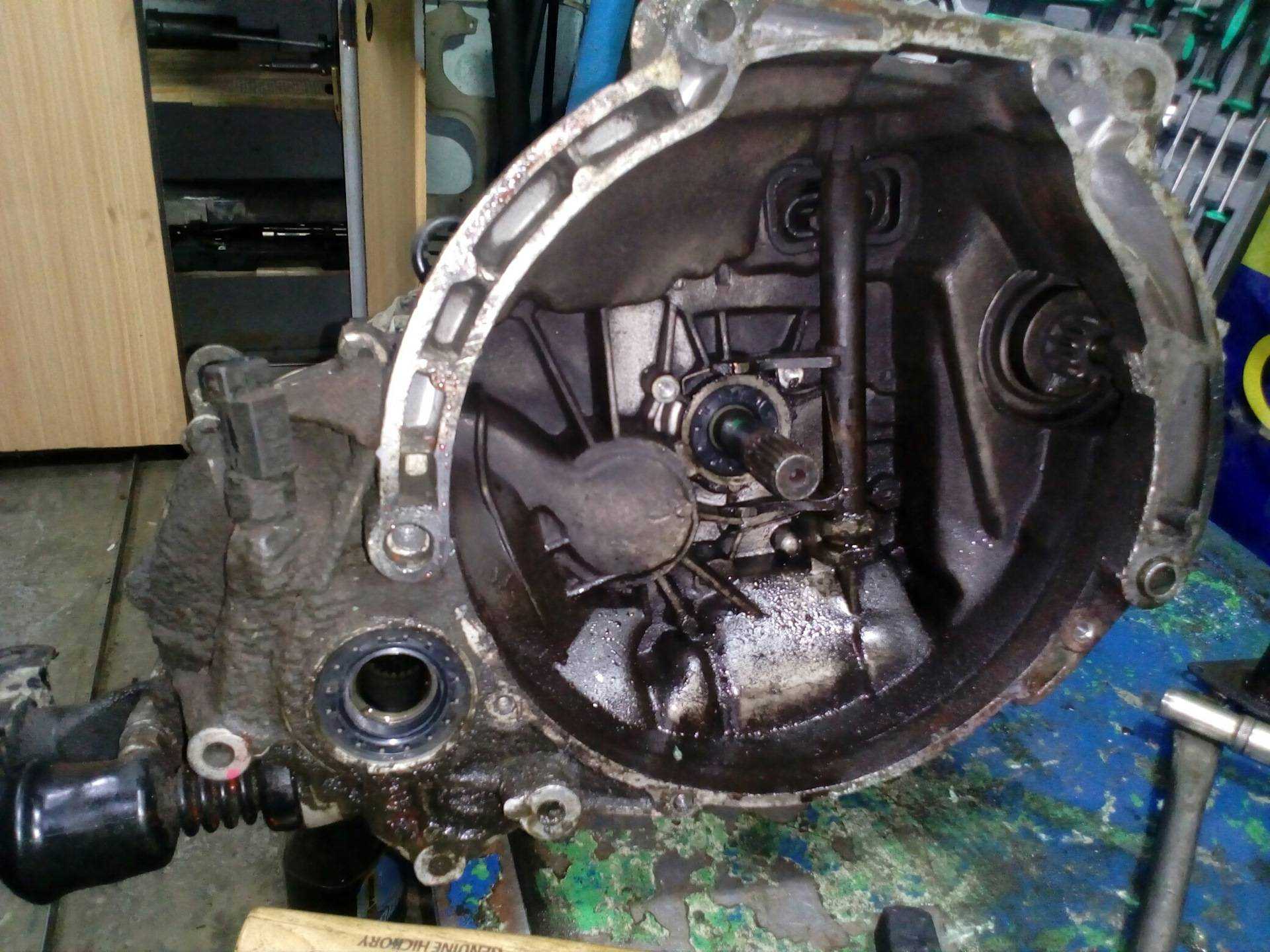

Теперь ничего не мешает проводить нам ремонт коробки передач на ВАЗ 2115. После ремонта, установите КПП на место. Напомним, что в предыдущей статье мы рассказывали про шумоизоляцию ваз 2115 своими руками.

Все шаги, указанные в предыдущем пункте нужно выполнить в обратном порядке, руководствуясь такими рекомендациями:

1. Заменяем стопорные кольца на внутренних шарнирах перед тем, как соединять валы приводов колёс и полуосевые шестерни. 2. Нанесите смазку на ШРУС-4 перед установкой КПП. 3. Отрегулируйте полный ход педали.

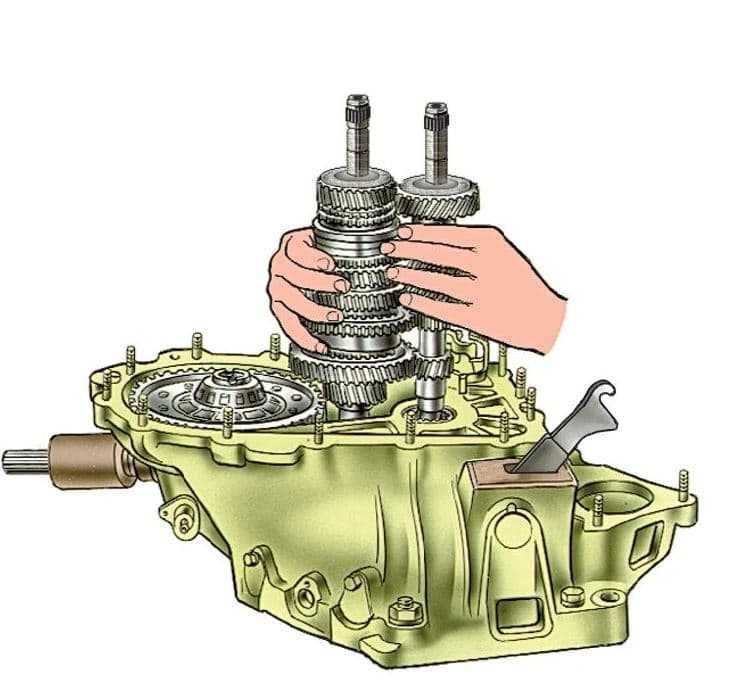

Разборка КПП ВАЗ 2115

Новая коробка передач установлена. Не забывайте периодически осматривать авто на предмет неисправностей.

Принцип работы сцепления в машине

Данный механизм в авто нужен для более равномерного переключения передач, уменьшения крутильных колебаний, а также временного отсоединения его от шестерни двигателя. Составные части: привод и механизм.

Для подачи в авто усилия к какому-либо механизму в работу вступает механизм привода. Любой механизм в машине оснащен приводом, его структура имеет свою специфику и особенности работы.

Привод отключения по гидравлическому принципу имеет такие элементы, как педали, цилиндры, вилку питания, подшипник нажима, трубопровод.

Рассматривая видео замены механизма самостоятельно, возникает вопрос о том, как это осуществить самостоятельно.

Разборка дифференциала

Зажимаем ведомую шестерню главной передачи в тиски с накладками губок из мягкого металла.

Головкой «на 17» отворачиваем восемь болтов крепления шестерни к коробке дифференциала.
Оперев ведомую шестерню главной передачи на губки тисков (с накладками из мягкого металла)…

…молотком с пластмассовым наконечником (или наконечником из мягкого металла) выбиваем коробку дифференциала из ведомой шестерни.

Вставив притупленное зубило в зазор между торцом внутреннего кольца подшипника и коробкой дифференциала, наносим удары по зубилу, увеличивая зазор.

Затем, установив в образовавшийся зазор две монтажные лопатки…

…спрессовываем ими подшипник.
Снимаем задающее кольцо датчика скорости.

При последующей сборке лапки задающего кольца должны быть установлены в более глубокие пазы на торце коробки дифференциала.

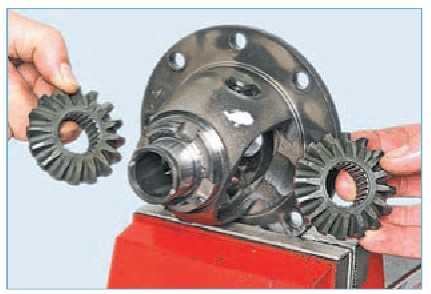

Проворачивая, вынимаем шестерни приводов колес из коробки дифференциала.

Щипцами для снятия стопорных колец снимаем стопорное кольцо с оси сателлитов.

Вынимаем ось сателлитов и сателлиты из коробки дифференциала.

Проводим ремонт коробки предач

Ремонт коробки передач ВАЗ 2107 включает следующие этапы:

1. Слить моторное масло из КПП.

2. Демонтировать КПП.

3. Очистить щеткой и промыть наружную поверхность КПП керосином.

4. Снять с КПП муфту выжимного подшипника и вилку сцепления.

5. Отсоединить эластичную муфту вала от фланца на вторичном валу КПП.

6. Снять фланец эластичной муфты с вала КПП.

7. Отсоединить опору мотора с поперечиной от задней крышки КПП.

9. Снять датчик фонарей заднего хода.

10. Снять с шаровой опоры рычага манжету.

11. Ключом на 10 мм отворачиваем три гайки крепления корпуса рычага переключения передач к задней крышке картера.

12. Снять со шпилек корпус рычага и прокладку под ним.

13. Ключом на 13 мм отвернуть 2 гайки крепления трубы выпуска газов.

14. Снять кронштейн и вынуть закладной болт под ним.

15. Ключами на 13 мм отвернуть пять гаек задней крышки.

16. Ключом на 10 мм отвернуть 10 гаек нижней крышки.

17. Снять крышку и прокладку под ней.

18. Если гайки отвернулись со шпильками то наносим фиксирующий клей и устанавливаем шпильки обратно.

19. Ключом на 13 мм отвернуть гайку крепления задней крышки.

20. Отверткой утапить шток I-й и II-й передач.

21. Обстукивая крышку кпп молотком по периметру плоскости крепления, отсоединить крышку от картера КПП.

22. Снять со шпилек заднюю крышку.

23. Извлечь из задней крышки заглушку блока шестерен V-й и передачи заднего хода.

24. Щипцами вынуть V-ю и передачу заднего хода.

25. Установить заднюю крышку на 2 деревянных бруска и молотком выпрессовать подшипник блока V-й передачи заднего хода.

26. Снять уплотнительную прокладку.

27. Для замены сальника вала вырессовать сальник во фланце передней крышки кпп.

28. Пассатижами вынуть сальник из передней крышки кпп.

29. Снять с вала кпп пружинное кольцо.

30. Ключом на 19 мм отвернуть болт переднего подшипника вала и вынуть болт вместе с зажимными шайбами.

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

КПП ВАЗ 2107 — конструктивно сложное устройство, предназначенное для преобразования крутящего момента от ДВС автомобиля и его передачи на другие элементы трансмиссии. Переключение скоростей (передач) в такой коробке происходит ступенчато.

Указанную КПП 2107 стали ставить на авто с 1982 года, при этом до сегодняшнего дня эту коробку считают наиболее продвинутым агрегатом среди «классической» механики.

Коробка 2107 — пятиступенчатая МКПП, всего имеет шесть скоростей: пять передач переднего хода и одну заднюю скорость. Далее мы подробнее рассмотрим, как устроена и работает коробка ВАЗ 2107.

Ступенчатые

Такие коробки передач обычно выполняют с зубчатым зацеплением. Число пар шестерён может колебаться от четырёх и выше. Чем больше количество передаточных чисел коробки, тем более эффективно используется мощность мотора. Выше восьмой передачи не принято устанавливать — водители начинают путаться.

Ступенчатая механическая коробка.

С увеличением массы автомобиля растёт и потребность в лучшем распределении мощности мотора на разных участках дороги и режимах движения. Порой даже КПП с 8 ступенями бывает недостаточно. Для этого на основную коробку передач устанавливают дополнительную — она носит название мультипликатор. Их общая работа позитивно сказывается на топливно-скоростных характеристиках автомобиля. Переключение коробки осуществляется специальным рычажком.

К ступенчатым коробкам передач относятся все имеющие пары шестерён коробки. Например, механическая коробка передач.

В механической КПП есть несколько валов:

• ведущий, воспринимающий крутящий момент со сцепления;
• ведомый, на который этот момент надо передать;
• промежуточные, с помощью которых этот момент передаётся.

Устройство коробки аналогично устройству обычного редуктора. Валов может быть три и больше.

Схема устройства автомобильной коробки передач.

На всех валах шпонками закреплены шестерни коробки, входящие в зацепление с шестерными на соседних валах. Так, от шестерни на одном валу через зубчатое зацепление момент проходит свой путь от ведущего вала к ведомому. Дополнительно внутри КПП установлен вал с шестерней обратного хода. Он часто вынесен отдельно.

Так как зубчатое зацепление не может быть соединено при разных скоростях шестерён, то сперва надо синхронизировать их вращение. Для этого были изобретены синхронизаторы коробки. Синхронизаторы подводятся рычажком кулисой к нужной паре, входят в соприкосновение трущимися поверхностями, начинают вращаться и передавать момент от ведущей на ведомую шестерню до момента синхронизации скоростей и вводят их в зацепление.

Кроме классической конструкции с неподвижными валами, являющейся самой распространённой, ступенчатая коробка может иметь вращающиеся вокруг ведущего вала ведомые валы. Такая коробка называется планетарной и устанавливается на некоторые модели сверхтяжёлых грузовых автомобилей или на погрузчики.

Схема классической конструкции КПП.

Замена сцепления на Ладе Гранте без снятия МКПП

Необходимые материалы, инструменты:

• гидравлический (механический) домкрат;
• смотровая яма;
• плечо;
• ветошь;
• комплект автоинструментов;
• дополнительное освещение;
• жидкость WD-40.

Алгоритм замены сцепления

1. Вывешиваем переднюю часть машины, устанавливаем ее на деревянные проставки.
2. Отвинчиваем болты, снимаем колесо, крепления наконечника шаровой опоры.

Крепления наконечника шаровой опоры

3. Снимаем клеммы с аккумуляторной батареи.
4. Отсоединяем датчик массового расхода воздуха (ДМРВ), извлекаем воздушный фильтр.

Воздушный фильтр

5. Снимаем трос сцепления с вилки. Отпускаем гайку на «10».

Трос сцепления

6. Ключ на «17», выкручиваем болты крепления стартера, извлекаем его.

Болты крепления стартера

7. Отпускаем верхние крепления МКПП к блоку цилиндров.
8. Снимаем датчик скорости, извлекаем его, отвинчиваем тросик спидометра.
9. Ключ на «19», демонтируем продольный рычаг, растяжку.
10. Выкручиваем нижний болт крепления стартера.

11. Снимаем реактивную тягу, выкручиваем нижние крепления коробки передач.

Нижние крепления коробки передач

12. Отвинчиваем гайку на хомуте тяги привода КПП.
13. Подставляем опоры под поддон картера, откручиваем две подушки двигателя, опускаем его.

14. Аккуратно отодвигаем КПП, опускаем ее на трос в подвисшем состоянии.
15. Доступ к сцеплению обеспечен, проводим профилактические работы.

По завершению устанавливаем в обратной последовательности.

Замена сцепления на Ладе Гранте (робот)

Процесс профилактики и замены аналогичен вышеописанному. При условии соблюдения рекомендаций, проблем с установкой у ремонтника не возникнет.

Главная задача — не повредить верхний актуатор при демонтаже/установке АКПП. С целью облегчения разбора АКПП, предварительно снимаем поперечину подрамника.
Опускаем две подушки двигателя, отводим АКПП, проводим замену сцепления. По окончанию, собираем конструкцию в обратной последовательности.

МАСЛО В КПП ВАЗ 2101

Масло в коробке передач «копейки», как и в любом другом агрегате автомобиля, нуждается в периодической замене. Но прежде чем выполнить эту процедуру, нужно знать, когда и как его заменить и какую смазку использовать.

КАКОЕ МАСЛО ЗАЛИВАТЬ В КОРОБКУ ВАЗ 2101

Сегодня существует широкий выбор трансмиссионных масел для автомобилей. Разница между ними заключается в применяемых присадках, а, точнее, в их классах. Существуют следующие классы маркировок: от GL 1 до GL 5. Для КПП ВАЗ 2101 оптимальным вариантом считается масло класса GL 5 со степенью вязкости 85W90 или 80W90. Такая смазка предназначена для гипоидных передач, обеспечивает хорошее смазывание трущихся элементов даже при высоких нагрузках. К тому же масло GL 5 можно использовать не только для коробки передач, но и для заднего моста. Из производителей предпочтение следует отдавать тем, кто подходит по ценовому показателю.

В коробку передач ВАЗ 2101 необходимо заливать трансмиссионное масло класса GL5 вязкостью 85W90 или 80W90

ПРОВЕРКА УРОВНЯ МАСЛА

Чтобы коробка исправно функционировала, уровень масла в картере всегда должен быть оптимальным. Его необходимо периодически проверять. При нормальном уровне смазки в коробке он должен быть наравне с нижним краем отверстия для заливки. Объем масла в картере КПП ВАЗ 2101 составляет 1,35 л.

КАК ЧАСТО МЕНЯТЬ МАСЛО В КОРОБКЕ ВАЗ 2101

Трансмиссионное масло хоть и редко меняется, но все же нужно знать, когда эта процедура необходима. Как правило, на «классике» её производят через 40–60 тыс. км. пробега либо через 3 года с момента заливки.

КАК СЛИТЬ МАСЛО

Чтобы слить масло с КПП ВАЗ 2101, потребуется шестигранный ключ и подходящая по объёму ёмкость, например, обрезанная пластиковая бутылка. При помощи шестигранника отворачивают пробку сливного отверстия, которое расположено в нижней крышке картера коробки и сливают масло.

Для слива масла на КПП ВАЗ 2101 откручивают сливную пробку в нижней крышке коробки с помощью шестигранника

Сливную пробку протирают от грязи и заворачивают на место

Кроме этого, нужно обратить внимание на слитое масло и, если в нём присутствует металлическая пыль, нужно будет в кратчайшие сроки заняться ремонтом коробки

КАК ЗАЛИТЬ МАСЛО

Чтобы залить смазку в коробку передач, необходимо отвернуть пробку заливного отверстия ключом на 17 и очистить её от загрязнений. Масло заливают в нужном объёме при помощи специального шприца. Многие не отмеряют необходимый литраж смазки, а просто заливают её до тех пор, пока она не начнёт вытекать обратно. После заливки сразу же заворачивают пробку на место. Вместо шприца можно использовать самодельные приспособления, если есть желание и время на их изготовление.

Масло в коробку передач заливают с помощью специального шприца через маслозаливное отверстие
