Параллелограмм или ножницы

Гидравлические подъемники могут быть ножничными или параллелограммными. Конструкция ножничных подъемников ограничивает пространство рабочей зоны. Инструментальная тележка, трансмиссионная стойка, напольный подъемник, емкость для сбора или раздачи масла – все это оборудование может располагаться только в основном проходе. При работе на ножничном подъемнике слесарь-ремонтник вынужден входить в рабочую зону только с торцов подъемника, в результате теряется время, падает производительность.

Параллелограммные гидравлические подъемники лишены этого недостатка, их конструкция позволяет обеспечить максимально удобный доступ к автомобилю персоналу и оборудованию, так как отсутствует ножничный механизм под платформами.

В конструкции параллелограммных подъемников нет скользящих ползунов, как на ножничных подъемниках, что делает их более надежными и долговечными. В настоящее время работают подъемники данной конструкции со сроком эксплуатации более 40 лет. Благодаря гидравлической синхронизации, на новой модели подъемников Челябинского завода автосервисного оборудования удалось убрать поперечные балки между правой и левой платформами, мешающие перемещению персонала и вспомогательного оборудования. Это обеспечило превосходный доступ, например, к напольным подъемникам, трансмиссионной стойке или к емкости для замены масла. Надежная гидравлическая синхронизация правой и левой платформ производится независимо от распределения нагрузки на них.

По требованию заказчика параллелограммные подъемники 12Г272М1, 24Г272М1, 36Г272М1, 48Г272М1, 60Г272М1 Челябинского завода автосервисного оборудования могут быть грузоподъемностью 12, 24, 36, 48 и 60 тонн и длиной от 5 до 24 метров. Монтаж может быть произведен одним из двух способов. Первый – если не готов пол. В этом случае установку лучше провести с помощью закладной установочной рамы, поставляемой заводом вместе с подъемником. Рама вывешивается по уровню на регулировочных болтах и вспомогательных швеллерах, заливается бетоном. Если же пол готов (армированный бетон М 150 и маркой выше, толщиной не менее 150 мм), то установка на него подъемника производится при помощи анкерных болтов. Вначале подъемник выставляется по уровню при помощи регулировочных пластин, при этом металлические связи между опорами останутся над бетоном. По месту сверлятся отверстия под анкерные болты. Затем подъемник крепится анкерами к полу.

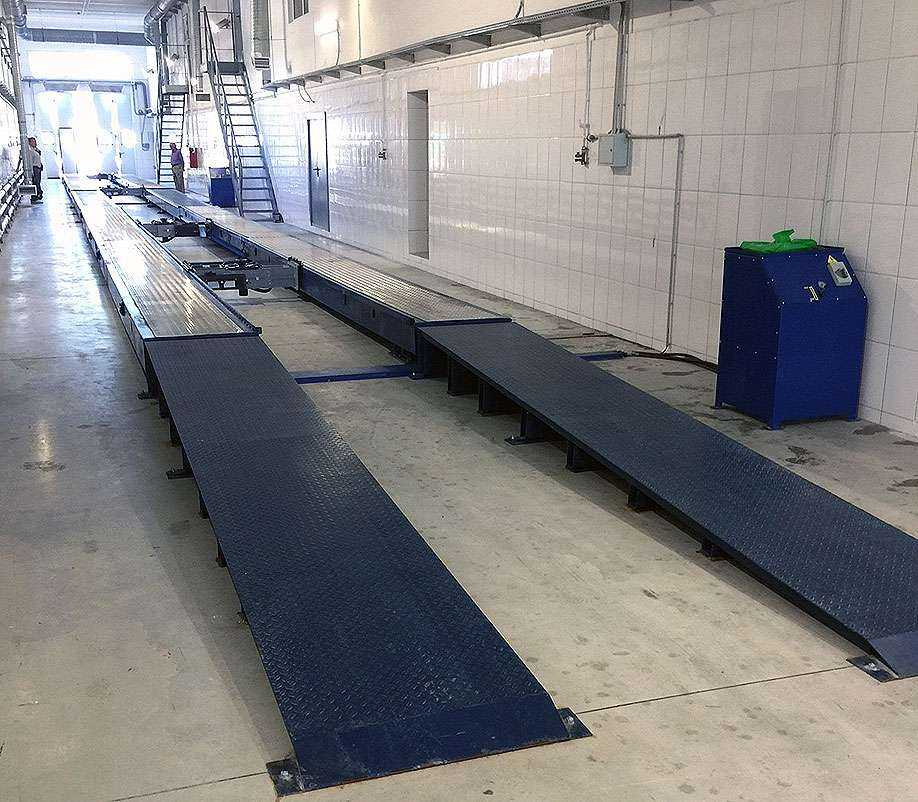

Оптимальное с функциональной точки зрения решение – параллелограммный платформенный гидравлический подъемник. На нем можно выполнять все виды ремонтных работ и технического обслуживания, выполняемых на других видах подъемников и смотровых канавах.

ООО «Челябинский завод автосервисного оборудования». Производство и продажа качественного оборудования для автосервисов.

Стоимость сборки

Подъемник является дорогим механизмом, как купленного, так и изготовленного самостоятельно, так как все детали дорогие. Практически, наиболее оптимальным способом решения вопроса является покупка подержанного подъемника. Срок его службы позволяет послужить многим владельцам.

Существует много разных вариантов, что позволяет выбирать каждому человеку подходящую конструкцию. Подъемник можно применять в любое время при необходимости, и проводить работы по осмотру кузова, элементов трансмиссии и ходовой части. При этом финансовых средств понадобится значительно меньше.

Подвеска «плохие дороги»: применяем пакет самостоятельно

Многих автомобилистов всегда интересовало понятие пакета «плохие дороги», который предлагают в салонах для многих марок и моделей автомобилей. На самом деле, это просто комплект деталей подвески с несколько иными характеристиками. В частности, пакет включает в себя другого типа стойки и пружины, иногда в него входят подставки под пружины, сертифицированные на заводе. Существует несколько важных особенностей самостоятельного применения такого пакета:

меняются стойки обязательно, так как многие предпочитают ставить только более высокие пружины, но без замены стоек авто не будет безопасным и качественным в эксплуатации;
пружины лучше выбирать оригинальные, если для вашего авто есть понятие пакета «плохих дорог», но и аналоговых решений достаточно много, стоит обратить внимание на качество;
в комплект могут входить и детали рулевого управления, опоры, подшипники с усиленным противостоянием износу, но все это является необязательными дополнениями к пакету;
установка новых стоек и пружин должна быть профессиональной, иначе достигнутый результат будет сразу же ухудшен плохим качеством монтажа основных деталей вашей подвески;
применять китайские дешевые запчасти или несертифицированные для авто стойки и пружины категорически запрещено, разве что у вас есть опыт конструирования автомобилей.

Переделки достаточно простые, вам нужно купить стойки и пружины, заменит их и радоваться дополнительным 2-2.5 см клиренса. Вы вполне можете соединить первый и второй шаг и получить уже порядка 4 см прибавления под нижней точкой. При этом расходы будут довольно терпимыми, так как стойки все равно рано или поздно меняются, также как резина и диски

В следующий раз, когда потребуется замена стоек, обратите внимание на пакет «плохие дороги»
