Как правильно установить автомобиль на подъемник

Установка стоечного подъёмника – с чего начать?

Основная задача, которая ждёт владельца ещё до непосредственно покупки – определение оптимального места. Определяется оно, исходя из нескольких факторов – габаритов самого механизма, необходимой рабочей площади (в зависимости от специфики предприятия – например, потребуется больше места для грузовых автомобилей и меньше – для легковых), а также площади самого здания и наличия свободного, не загромождённого ничем другим, места.

При этом важно помнить и о правилах безопасности, которые в подробностях указаны в дополнении к технической документации изделия. Например, разрешается установка только на ровной, устойчивой площадке, на расстоянии не менее одного метра от стен и других объектов. Не рекомендуется устанавливать подъёмник под открытыми площадками без навеса, так как атмосферные и климатические явления могут негативным образом сказаться на его работе

Не рекомендуется устанавливать подъёмник под открытыми площадками без навеса, так как атмосферные и климатические явления могут негативным образом сказаться на его работе.

Таким образом, ширина площадки, на которой планируется устанавливать подъёмник, должна быть приблизительно равна сумме расстояния между его стойками и минимального допустимого расстояния до стены/стен. Длина же зависит исключительно от автомобилей, работа с которыми планируется на данном предприятии. Стандартный вариант – 8-10 метров – оптимален для любых легковых и многих грузовых автомобилей; впрочем, средних значений в данном вопросе не существует – каждое решение уникально и зависит от определённых обстоятельств.

Двухстоечный подъемник

Это один из самых распространенных видов оборудования. Эти конструкции идеально подходят для работ по ремонту, диагностике и техническому обслуживанию. Агрегат не имеет платформы, что дает возможность оставить шасси подвешенным.

По типу привода различают оборудование электромеханического или электрогидравлического типа. Первые проще в эксплуатации, а вторые — более безопасны, надежны, долговечны и отличаются максимальной скоростью опускания машины. Характеристики грузоподъемности позволяют поднимать машину на подъемнике весом до 8 тонн. Чаще всего на СТО установлены 5-тонные модели.

По типу развесовки можно выделить симметричные и ассиметричные системы. По способу синхронизации выделяют оборудование с нижним или верхним типом.

Меры безопасности при работе с подъемным оборудованием

Автомобильный подъемник — объект повышенной опасности. Вызванная неправильной установкой и нарушением правил эксплуатации авария может привести к травмам и даже гибели людей. Поэтому выполнение требований техники безопасности при работе на нем — жизненно необходимо.

Руководитель, хозяин авторемонтного предприятия, несущие ответственность за безопасность работ, обязаны обеспечить неуклонное выполнение требований отраслевых и корпоративных инструкций, определяющих порядок эксплуатации подобных объектов. В качестве основных следует упомянуть положения о том, что:

к работе на подъемном оборудовании допускаются лица не моложе 18 лет, прошедшие соответствующее обучение и прошедшие инструктаж по технике безопасности;

• допущенный персонал обязан проходить регулярные медосмотры;
• работники должны быть обеспечены спецодеждой;
• в подъеме машины должны участвовать двое работников: один – на пульте управления, другой – следить за положением автомобиля, сигнализировать о возникающей опасности;
• запрещается выходить за пределы допустимого веса;
• никого не должно быть под машиной во время подъема вплоть до фиксации ее положения с помощью стопорных устройств, а также в процессе опускания;
• необходимо проверить приведение в действие стопорных механизмов по окончании подъема и их отключение перед началом спуска;
• перед опусканием машины следует убедиться в отсутствии посторонних предметов и других помех на площадке под подъемником;
• в случае возникновения аварийной ситуации необходимо прекратить работу и оповестить руководителя.

Полный перечень требований по безопасной работе излагается в инструкции, утверждаемой руководителем. С ее положениями под расписку знакомится каждый работник.

Общие рекомендации для покупателей при выборе подъемника

Оснащение авторемонтного предприятия, гаража подъемным оборудованием – обязательное условие качественной работы. Какой подъемник выбрать, самостоятельно или с привлечением специализированного сервиса производить монтаж – решать руководителю

Важно правильно с точки зрения потребностей и возможностей производства подобрать модель оборудования и соблюсти все требования по его установке, наладке, эксплуатации

Рынок автомобильных подъемников предлагает широкий выбор моделей, брендов, поставщиков. Многие известные производители, например, WiederKraft, Trommelberg, и другие имеют представительства в России и оказывают полный комплекс сервисных услуг, включая установку, наладку и обучение персонала.

Останавливаясь на монтаже своими силами, следует оценить возможности и степень ответственности. В частности, прежде чем принять решение об установке подъемника своими силами, есть смысл согласовать с поставщиком условия гарантии на оборудование. Самостоятельный монтаж подъемника может привести к ее потере. Тем не менее, во многих случаях такое решение себя вполне оправдывает.

• Как проводится чип-тюнинг «БМВ»
• Быстрая продажа битого автомобиля по выгодной стоимости

9. Подъем автомобиля на подъемнике

Места для установки подъемника

Автомобиль на подъемнике – место под подъемник спереди.

Автомобиль на подъемнике – место под подъемник сзади.

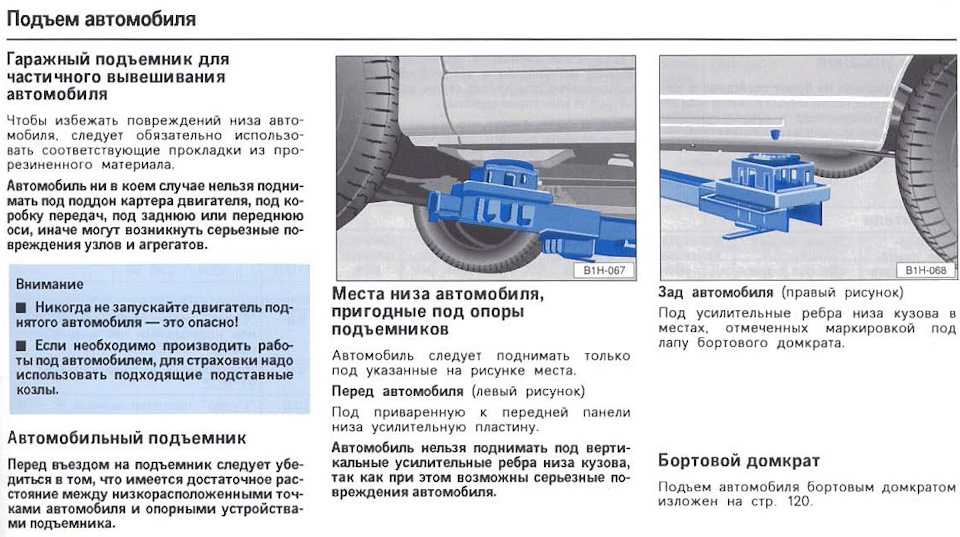

Ваш автомобиль должен быть поднят только под те места, которые показаны на рисунках.

Перед подъемом следует активировать режим подъема автомобиля. Благодаря этому воздух не будет выпущен из пневмоподвески. Для активирования этого режима нажмите клавишу  на центральной консоли и держите её нажатой пять секунд. На дисплее приборного щитка появляется соответствующее сообщение. При повторном нажатии этой же клавиши или после достижения скорости свыше 10 км/ч режим подъема автомобиля дезактивируется.

Подъем автомобиля домкратом

Во избежание повреждения низа автомобиля при подъеме автомобиля непременно следует использовать резиновые прокладки.

Перед установкой автомобиля на подъемник следует удостовериться, что имеется достаточное расстояние между низко расположенными деталями автомобиля и элементами подъемника.

Внимание:
Использование неподходящего автомобильного подъемника и несоблюдение правил подъема автомобиля может привести к серьезным травмам и повреждению автомобиля. Кроме того, существует опасность, что автомобиль упадет с подъемника.
— При подъеме автомобиля никто не должен находиться в нем.
— Поднимайте автомобиль только под указанные на рисунках места

Если автомобиль поднимают не под предназначенные для этого места, автомобиль при снятии двигателя или коробки передач может упасть с подъемника.
— На поднятом автомобиле двигатель не должен работать – опасно! Из-за вибрации от работающего двигателя автомобиль может упасть с подъемника.
— При работе под автомобилем подставьте под него надежные подпорки – иначе есть опасность для жизни!
— Для подъема автомобиля используйте только двухплунжерные или двухстоечные автомобильные подъемники соответствующей грузоподъемности.
— Подъемники с жидкостными подушками для подъема автомобиля применять не следует.
— Если режим подъема автомобиля не активирован, возможны травмы и повреждения автомобиля.
— Чтобы исключить возможность травм и повреждений, необходимо при каждой смене шин или подъеме автомобиля активировать этот режим.
— Ни в коем случае нельзя поднимать автомобиль за масляный поддон двигателя, картер коробки передач, переднюю или заднюю ось – опасность серьезного повреждения автомобиля!
— Перед установкой на автомобильный подъемник следует удостовериться, что имеется достаточное расстояние между низко расположенными деталями автомобиля и элементами подъемника.

Правила эксплуатации подъемника

Чтобы сделать подъем самостоятельно, нужно приложить немало усилий. Но чтобы этот агрегат работал эффективнее, необходимо соблюдать все правила его эксплуатации:

Перед использованием подъемника обязательно открутите болты, удерживающие двигатель и раму автомобиля вместе.
Под двигателем проложена петля из стального троса

На его конце есть подъемный крюк.
Пронумеруйте цепочку.
Со временем движение перейдет на вал двигателя, который передаст усилие на нагрузку, что приведет к натяжению тросов.
Поднимите силовой агрегат медленно и осторожно, чтобы не повредить его.
После снятия мотора с помощью подъемника его работу необходимо остановить. Теперь нагрузка будет поддерживаться коробкой передач.
Транспортное средство можно отодвинуть и заменить на прочный стол, способный выдержать нагрузку на двигатель.

Характеристики автоподъемников

Так, среди важных характеристик можно выделить грузоподъемность, скорость, а также высоту подъема, клиренс, вид конструкции.

Характеристики грузоподъемности определяют по весу автомобиля, который конкретное оборудование способно поднимать безопасно. Для ремонта и обслуживания легковых автомобилей и небольших грузовиков допустимая масса составляет от полутора до пяти тонн.

Что касается скорости подъема, то этот параметр для большинства агрегатов отличается лишь незначительно. В среднем скорость составляет от одной до двух минут. Электромеханическое оборудование имеет большую скорость подъема машины.

Высота зачастую на многих видах подъемников — не выше двух метров. Что касается общей высоты, то этот параметр не превышает четырех метров. Практика показывает, что для выполнения любых ремонтных работ нет необходимости поднимать автомобиль очень высоко. Иногда в процессе обслуживания машин с высокой крышей есть нужда в высоте от 4000 до 4200 мм. Также по высоте подъема можно выделить агрегаты для шиномонтажных мастерских, которые способны поднимать машину на небольшую высоту.

Клиренс подъемников для машин – это минимальная высота, когда лапы опущены. Этот параметр для многих видов оборудования будет находиться в диапазоне от 95 до 110 миллиметров. Однако существуют и низкопрофильные механизмы. Здесь размер клиренса составляет от 75 до 90 миллиметров. Такие системы актуальны для авто с малым клиренсом или обвесом.

Как правильно увеличить ворота по высоте?

Иногда бывает, что покупка новой крупногабаритной машины создает дополнительные трудности — неизбежно приходится увеличивать высоту двери:

• Распашными воротами проем в гараже увеличивают до необходимой высоты. Их снимают с петель и сверху приваривают дополнительные стальные листы. Для маскировки шов несколько раз шлифуется и красится, при желании внешняя сторона срезается.
• В секционных воротах, а также в роллетах весь механизм приходится поднимать выше. Для этого разбирают механизм, предварительно увеличивают проем, перемещают механизм выше, собирая направляющие, коробку и систему открывания. Мы рекомендуем сразу же выдвинуть дверное полотно.
• Для подъемных ворот необходимо заменить весь подъемный механизм, так как вес ворот значительно увеличится.

Есть еще один момент, который следует учитывать при увеличении высоты ворот: есть ли автоматическое открывание. Например, при наличии распашных ворот после увеличения высоты эффект заноса улучшается, поэтому в обязательном порядке следует менять механизм автоматического открывания на его более мощный аналог.

Основные неисправности и их причины

Среди всех причин, почему не работает домкрат гидравлический подкатной, бутылочный или ромбовидный, можно выделить 3 основных варианта: засорение системы, отказ клапанов или повреждение штока. Именно на этих 3-х китах базируются самые распространенные поломки, связанные со снижением эффективности или полным отказом системы. Для большей ясности, рассмотрим каждый случай подробнее.

Засорение системы

может быть вызвано попаданием в жидкость воздуха, пыли или грязи. В следствии первого варианта, упор домкрата может не подниматься, сильно пружинить или вовсе опускаться под нагрузкой. Скопившиеся комки грязи, могут ограничить движение клапанов, которые уже не будут плотно закрывать каналы, пропуская жидкость в обе стороны. В данном случае, упор не будет фиксироваться в одном положении, постепенно опускаясь к нулевой точке

При выяснении обстоятельств, почему не держит гидравлический домкрат, в первую очередь следует обратить внимание на чистоту системы

Отказ клапанов

, помимо грязевого засорения, может быть вызван механическими повреждениями. Шарик на конце пружины, упираемый в конусообразный паз, может отсоединится или зацепится за другие элементы конструкции. В таком случае, шток не будет подниматься вовсе, поскольку циркуляция жидкости в системе нарушена, и перекачка не выполняется. Эта поломка более сложная, и требует разбора устройства. Не рекомендуется рассматривать её до проверки системы на засоры.

Повреждение штока

может произойти по причине несоблюдения условий обслуживания или хранения, а также, от работы с большими грузами и нарушении правил эксплуатации. В первом случае, поршень может покрыться коррозией, что снизит плотность его прилегания к цилиндру, в следствии чего будет просачиваться жидкость. Если поднимать грузы, тяжелее допустимой нормы, упор может погнутся. Шансы такой поломки повышаются при максимальном выдвижении винта и неровной установке домкрата на землю. Деформация штока считается самой серьезной поломкой, которая не всегда подлежит ремонту даже в специальных центрах.

Осветив основные причины неисправностей, переходим к конкретике. Разберем главные проблемы и предложим варианты решений.

Не держит под нагрузкой

Спуск штока при упоре в груз и даже без сильного давления может быть вызван двумя причинами: недостатком масла или неисправностью клапанов. Выяснять наверняка, почему гидравлический подкатной домкрат спускает, лучше от простого к сложному. Разберем каждый вариант в отдельности, по степени усложнения процедуры ремонта.

1. Недостаток масла связан с банальным вытеканием при отсутствии герметизации. Может быть следствием длительного хранения инструмента с открученным запорным клапаном или износом прокладок. Проблема решается доливанием жидкости и прокачкой домкрата. Лучше использовать специальное гидравлическое масло, но вполне подойдет и простое индустриальное. Если после заполнения жидкость вытекает, даже при плотно закрытом клапане, стоит приобрести ремкомплект и заменить все прокладки.
2. Неисправность клапанов может быть вызвана засорением системы или механическими повреждениями. Если не держит подкатной гидравлический домкрат, разбирать его сразу не обязательно. Рациональней будет сначала промыть внутренние каналы, которые могут быть забиты грязью. Для этого сливаем из системы все масло и заполняем промывочной жидкостью (можно использовать керосин или бензин). Несколько раз прокачиваем, сливаем и повторяем процедуру ещё пару раз, используя чистую жидкость.

Подъем автомобиля

При подъеме автомобиля домкрат необходимо устанавливать в специально предназначенные для этого упоры в днище автомобиля.

Треугольники на пластмассовой заглушке указывают места расположения упоров для домкрата/точек подъема (обозначены красным цветом).

Примечание

Автомобили с Управление наклоном фар * : Если в автомобиле установлена пневматическая подвеска, перед подъемом автомобиля ее необходимо отключить.

Примечание

Volvo рекомендует пользоваться домкратом, предназначенным только для соответствующей модели автомобиля. Если используется домкрат, отличный от рекомендованного Volvo, выполняйте инструкции, прилагаемые к выбранному оборудованию.

Обычный домкрат автомобиля можно использовать только по мере необходимости в течение короткого промежутка времени, например, для замены проколотого колеса. Если автомобиль поднимается домкратом часто или домкрат используется продолжительное время (больше, чем требуется для смены колес), рекомендуется пользоваться гаражным домкратом. В этом случае выполняйте инструкции, прилагаемые к используемому оборудованию.

Предупреждение

• Задействуйте стояночный тормоз и установите селектор передач в положение парковки ( P ).
• Заблокируйте колеса, которые не будут подняты, с помощью массивных деревянных колодок или больших камней.
• Убедитесь, что домкрат не повреждены, его резьба правильно смазана и на нем нет грязи.
• Убедитесь, что домкрат установлен вертикально на твердой, ровной и не скользкой поверхности.
• Домкрат должен быть правильно установлен в упоре.
• Не прокладывайте ничего между поверхностью земли и домкратом, а также между домкратом и местом крепления домкрата на автомобиле.
• Никогда не позволяйте пассажирам оставаться в автомобиле, если он опирается на домкрат.
• Если замена колеса проводится в условиях дорожного движения, пассажиры должны перейти в безопасное место.
• Для замены колес используйте только домкрат, предназначенный для вашего автомобиля. При проведении любых других видов работ для подъема автомобиля используйте подставки.
• Не подлезайте и не протягивайте никакие части тела под автомобиль, поднятый домкратом.

Предупреждение

При подъеме автомобиля стационарным подъемником его следует устанавливать под одну из четырех точек подъема. Обеспечьте установку подъемника таким образом, чтобы автомобиль не мог сползти с него. Следите за тем, чтобы на опоры домкрата была установлена резиновая защита, обеспечивающая устойчивое положение и защиту автомобиля от повреждения. Обязательно используйте подставки или что-либо подобное.

Когда домкрат * не используется, его следует хранить в специальном отделении под полом в грузовом отсеке.

Перед началом работ прочитайте все инструкции. Перед тем, как поднять автомобиль, подготовьте все необходимые инструменты.

Если замена колеса проводится, например, в зоне движения транспорта, установите треугольный знак аварийной остановки и активируйте аварийные мигающие сигналы.

Затяните стояночный тормоз и выберите положение передачи P или включите первую передачу (если в автомобиле установлена механическая коробка передач).

Если в автомобиле установлена функция Управление наклоном фар * , перед подъемом автомобиля ее необходимо отключить.

Заблокируйте спереди и сзади колеса, которые не будут подняты. Используйте для этого, например, тяжелые деревянные колодки или крупные камни.

Установите домкрат или подъемные рычаги в специально предназначенные для этого упоры в днище автомобиля. Указатели треугольной формы на пластмассовой заглушке указывают места расположения упоров для домкрата/точек подъема. На автомобиле с каждой стороны имеется по два упора для установки домкрата. В каждом упоре имеется углубление для установки домкрата.

Установите домкрат под нужным упором на ровной, твердой и нескользкой поверхности.

Поднимите домкрат так, чтобы выровнять, и чтобы он соприкасался с упором автомобиля. Убедитесь, что площадка домкрата (или подъемные рычаги в мастерской) правильно установлена в упоре, возвышение в центре площадки совмещено с отверстием в упоре и нога домкрата располагается вертикально под упором.

Поверните домкрат таким образом, чтобы рукоятка домкрата располагалась как можно дальше от автомобиля. В этом случае плечи домкрата располагаются перпендикулярно плоскости автомобиля.

Поднимите автомобиль на высоту, обеспечивающую проведение необходимых работ.

Особенности выбора и монтажа подъемника

На выбор подъемника для авторемонтного предприятия, гаража, мастерской влияют следующие факторы:

• обслуживаемый автопарк (типы машин, их габариты, масса);
• виды работ, которые планируется выполнять в данной рабочей зоне;
• располагаемое рабочее пространство (площадь помещения, высота потолка, и т.п.);
• оснащённость источниками энергии.

В зависимости от весовых параметров выбирают грузоподъемность оборудования. Различные виды ремонта требуют удобного доступа к определенным узлам машины, который может обеспечить не каждая конструктивная схема подъемного устройства. Размеры помещения, проходы, подъезды влияют на тип и размеры подъемника, наличие электро- и пневмосетей — на выбор привода. Многие типы подъемных устройств, если позволяет грузоподъемность, можно использовать как для легковых, так и грузовых автомобилей, но значительная часть оборудования разрабатывается в расчете на конкретный класс машин.

Типичным и наиболее популярным для автосервиса и небольшого авторемонтного предприятия, ориентирующегося на легковые авто, стал выбор подъемника двухстоечного типа с механическим или гидравлическим приводом.

Живой пример — известная модель WDK-523/524 фирмы Wiederkraft грузоподъемностью 4-5т на фото выше с машиной от компании «Оазис» по доставке воды.

Опорами для поднимаемого автомобиля у такого устройства служат выдвижные поворотные кронштейны (лапы), попарно размещённые на каретках, синхронно перемещающихся по направляющим двух вертикальных колонн (стоек). Движение кареток осуществляется с помощью электромеханического (электромотор плюс винтовая пара) либо электрогидравлического (элетромотор — насос — гидроцилиндры) механизмов.

Синхронность их подъёма обеспечивается обычно с помощью роликов и троса, пропущенного через поперечину, соединяющую балки сверху или снизу (верхняя или нижняя синхронизация).

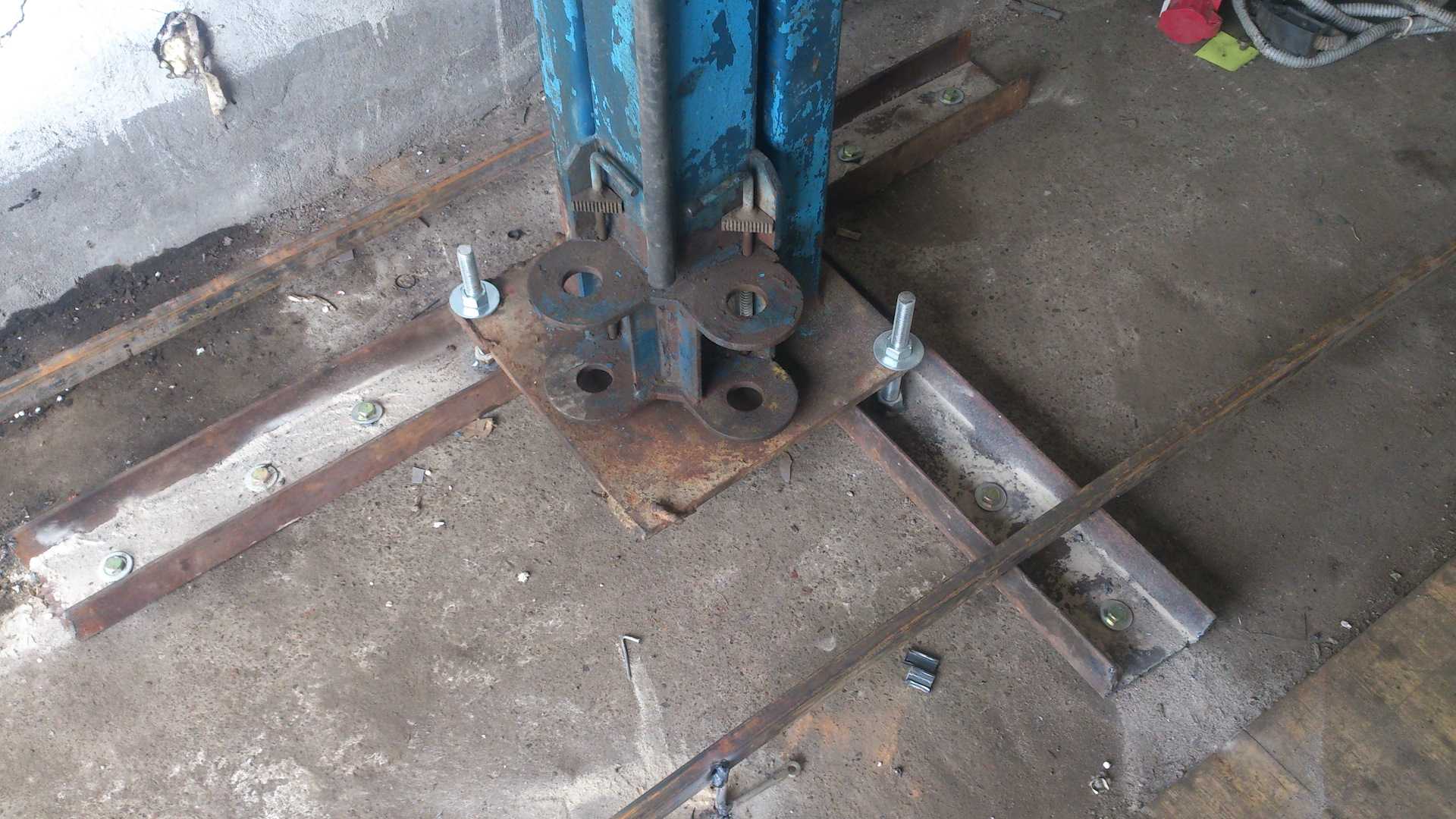

При самостоятельной установке двухстоечного подъемника особое внимание следует уделить подготовке основания. Опорные площадки несущих стоек крепятся к полу с помощью анкерных болтов, заглубляемых в бетон

Относительно небольшая площадь опоры и значительные продольные и поперечные нагрузки, воспринимаемые стойками, передаются на материал основания и болты. Этим объясняется необходимость в толстом (от 15-20 см) слое прочного армированного бетона.

Но даже надёжное крепление стоек не исключает их упругую деформацию, отклонение от вертикали под нагрузкой. Поэтому часто при установке и выравнивании с помощью уровней намеренно создают небольшой «развал» стоек относительно друг друга. Значительно большей жесткостью обладает схема с верхней синхронизацией за счёт наличия траверсы, связывающей свободные концы стоек.

При сборке подъемника необходимо следовать инструкциям изготовителя, требованиям чертежей, и другой технической документации. Это гарантирует его надёжность и безопасность. Вторым важным условием эффективности использования стационарного оборудования является его оптимальное размещение. Необходимо заранее спланировать рабочую зону и пространство вокруг нее. Схема расположения подъемника должна обеспечить наилучший доступ к агрегатам машины, удобство работы по их демонтажу и ремонту. Кроме этого, нужно продумать заезд и выезд автомобиля, при необходимости надстроить аппарели для прохождения через напольные элементы конструкции или заглубить до уровня пола выступающие части. И не забыть про высоту потолка. В него не должна упереться ни крыша кузова, ни его детали (капот, дверь багажника, его крышка и т.п.).

Особого внимания требует сборка гидросистемы. Необходимо исключить попадание не только грязи, но и пыли на детали соединительной арматуры, уплотнительные кольца, манжеты. Для монтажа гидропривода желательно привлечение опытного специалиста. Участия квалифицированного слесаря-электрика потребует также монтаж и подключение электрооборудования.

Оптимальный для легковой машины

Теперь решим, какие должны быть размеры гаража для легкового автомобиля, чтобы там можно было не только поставить машину, но и складировать запчасти, инструменты, велосипед, горюче-смазочные материалы и запасной комплект шин. По длине такая постройка должна быть на 3-3,5 м больше, чем длина машины – так будет удобно и из багажника покупки вытаскивать, и под капот заглянуть, да и место для шин, верстака и всего, что не уместилось дома на балконе, останется.

Какой ширины гараж? Оптимальная ширина гаража должна быть больше ширины автомобиля на все те же 3 м, чтобы можно было открыть дверь с комфортом, не опасаясь ее оцарапать. Да и появится свободное пространство для стеллажей с вещами, необходимыми любому автомобилисту.

Какой должна быть высота гаража? Оптимальная высота потолка в гараже – три метра, под такой потолок можно спокойно заводить даже достаточно высокую легковую машину. Кроме того, такая высота комфорта для человека и позволяет обустроить антресоли. Если вспомнить «Приору» из прошлого примера, то оптимальный дом для нее и будет обладать длиной 7,35, шириной 5-6 и высотой в три метра.

К тому же, такое помещение хорошо подходит «на перспективу», так как в него уместится без проблем и более крупный автомобиль, даже внедорожник.

Для джипа

Кстати, о внедорожниках, ведь обладатели частных домов нередко предпочитают подобные машины – либо по статусу, либо по суровой необходимости. Что можно сказать про размеры гаража для джипа? Здесь, как и для легкового автомобиля, нужно учитывать размеры техники.

Внедорожники обычно серьезно прибавляют в длине и высоте, потому и помещение для них должно быть выше и больше. Для примера возьмем ToyotaLandCruiserJ200, ее длина 4,95 м, ширина 1,97 м, высота 1,88 м. Берем известные нам цифры и прибавляем, в итоге получаем комфортные размеры гаража с длиной-шириной-высотой 8-5-3 метра.

Имеет смысл сделать на 2-3 метра шире и на метр выше, для большего комфорта. Если вы обладатель особо крупного джипа, например, с кузовом пикам, то тут уже удобная длина гаража может вырасти до 10 метров.
