Как поставить ремень генератора на уаз патриот?

Замена сальников коленвала ЗМЗ-409 УАЗ Патриот

Признаком необходимости замены переднего сальника коленчатого вала является течь масла через его кромку

Масло разбрызгивается вращающимся шкивом коленчатого вала, вследствие чего замасленными оказывается вся передняя часть двигателя и моторного отсека.

Признаком необходимости замены заднего сальника коленчатого вала является течь масла через его кромку.

Масло разбрызгивается вращающимся маховиком внутри картера сцепления и затем вытекает наружу через щели между картером и его усилителем.

При сильной течи возможно замасливание накладок ведомого диска сцепления и, как следствие, пробуксовка сцепления.

Причинами замасливания дисков сцепления и утечки масла из картера сцепления, может быть, течь сальника первичного вала коробки передач.

Моторное и трансмиссионное масла различаются по запаху, поэтому при определенном навыке по нему можно определить, какой из сальников дефектный.

Есть еще один способ определения типа масла. Капните масло в воду, налитую в сосуд тонким слоем (можно в лужу).

Трансмиссионное масло растечется по всей поверхности воды в виде радужной пленки, а моторное масло останется в виде капли, похожей на зерно чечевицы.

Прежде чем заменять передний сальник коленчатого вала при появлении течи, проверьте чистоту системы вентиляции картера двигателя, так как в случае ее засорения повышенное давление газов в картере вызывает течь даже при исправном сальнике.

Вам потребуются: ключ «на 36», торцовая головка на 17 (или специальный ключ для гайки крепления шкива коленчатого вала), отвертка, монтажная лопатка (две), молоток, бородок.

Для того чтобы заменить передний сальник коленчатого вала, выполните следующие операции.

Снимаем ремень привода насоса гидроусилителя рулевого управления и шкива вентилятора со шкива коленчатого вала.

Снимаем ремень привода генератора (см. «Как заменить ремень генератора УАЗ Патриота»).

Выкручиваем шесть болтов крепления шкива

Снимаем шкив со ступицы коленчатого вала

Откручиваем болт крепления ступицы шкива коленчатого вала и спрессовываем ее двумя монтажными лопатками

Для того чтобы зафиксировать коленчатый вал от проворачивания, включите пятую передачу и затормозите автомобиль стояночным тормозом.

Иногда шкив напрессован очень туго, поэтому снять его монтажными лопатками не удается.

В этом случае придется воспользоваться универсальным съемником.

Поддеваем сальник отверткой и вынимаем его

Заполните полость нового сальника между рабочей кромкой и пыльником смазкой Литол-24 и запрессуйте сальник в переднюю крышку рабочей кромкой внутрь

Для запрессовки сальника можно использовать старую манжету

Установите на место ремень привода генератора и отрегулируйте его натяжение.

Для того чтобы заменить задний сальник коленчатого вала, выполните следующие операции.

Снимите коробку передач (см. «Снятие КПП УАЗ Патриот»).

Снимите сцепление (см. «Замена сцепления УАЗ Патриот»).

Снимаем маховик (описано в статье — Маховик УАЗ Патриот)

Поддеваем отверткой и вынимаем задний сальник коленчатого вала

Заполняем полость нового сальника между рабочей кромкой и пыльником пластичной смазкой и запрессовываем сальник в переднюю крышку рабочей кромкой внутрь

Устанавливая сальник, нужно аккуратно заправлять рабочую кромку сальника на шейку коленчатого вала

В качестве оправки можно использовать старую манжету

Подходящей оправкой запрессовываем сальник до упора

Устанавливаем ранее снятые узлы и детали в порядке, обратном снятию.

Лада 2106 1.6i › Бортжурнал › Замена шкива коленчатого вала

После непредвиденной заранее поездки в красноярск( а дорожка довольно дальняя 600км в одну сторону и не очень ровная и чистая машина была похоже на вот это)

На утро решил помыть машину, завел чтобы выгнать из гаража и услышал стук, неравномерный, будто помпа щас кончится.заглушил подергал шкиф помпы, все номально. и как то случайно попытался рукой вращать шкивы и почувствовал люфт по вращению градуса блин 2,3! Загнал обратно на яму: гайка храповика откручена (как она задолбала)гайка глубоко, толком не затянуть… Ну думаю разбило или шкиф или шпонку. сдернул шкиф, открыл в горячке лобовину.

Внешне то и не поймешь. пришла в голову идея проверить люфт карбюраторным старым шкивом, одел повращал, люфта нет, ну слава богу значит под замену только шкив.

Позвонил матери, чтобы купила шкив, гайку и фиксатор резьбы…

И она вечером привозит это.)

Выглядит как карбовый, легкий, удобный, притянуть не проблема!) Блин, я даже не знал о существовании такого)совсем не то г… что мне досталось с донора)

Притягивать и вращать одно удовольствие)

теперь можно выкинуть вот эту шляпу самогнутую

И вернуть в строй старый добрый удобный карбовый дедовский ключ)

Оказывается, этот “болтающийся” шкиф негативно отражался на зажигании(Ну это логично конечно), машина сильно тупила при переключениях, но я думал это нормально, хоть и неудобно чтоли… А после замены не узнал машину, все ровно работает никаких рывков и тупости при переключениях)

Источник

Как заменить цепи и шестерни газораспределения ЗМЗ-405, ЗМЗ-406

Вам потребуются: шестигранный ключ «на 6»,

головки «на 12», «на 13», «на 14», небольшое зубило, молоток.

1. Слейте жидкость из системы охлаждения.

Рис. 1

2. Снимите радиатор системы охлаждения.

3. Снимите ремень привода насоса гидроусилителя рулевого управления и шкива вентилятора.

4. Снимите ремень привода генератора и водяного насоса.

Рис. 2

5. Ослабьте затяжку хомута подводящего шланга и снимите шланг.

Рис. 3

6. Снимите крышку головки блока цилиндров.

Рис. 4

7. Выверните четыре болта и снимите переднюю крышку головки блока цилиндров в сборе с муфтой привода вентилятора и вентилятором (вязкостная муфта с вентилятором сняты для наглядности).

Рис. 5

8. Снимите водяной насос.

Рис. 6

9. Снимите датчик частоты вращения коленчатого вала (датчик синхронизации).

Рис. 7

10. Снимите шкив коленчатого вала.

11. Снимите масляный картер.

12. Выверните два болта и снимите крышку гидронатяжителя верхней цепи с прокладкой

Крышку снимайте осторожно, так как на нее воздействует пружина гидронатяжителя. Затем выньте гидронатяжитель

Рис. 8

13. Аналогично извлеките гидронатяжитель нижней цепи.

Закончили осмотр, приступаем к силовым упражнениям

Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.

Отсоединяем все мешающие патрубки.

Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.

Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.

Ослабляем болт на 13, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.

Снимаем генератор вмести с треугольной пластиной.

Откручиваем болт на 10 датчика положения коленвала.

Читайте

Убираем датчик в сторону, что бы не мешал.

Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.

Метка на распредвале впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров.

Аналогично для распредвала выпускных клапанов.

Старина прям мастер)))))))))))

ГАЗЕЛЬ — установка расспредвалов по меткам

Новый метод с доработкой Хочешь больше видео уроков?

Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.

Ослабляем хомуты патрубков помпы.

Шестигранником на 6 откручиваем четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снимаем насос охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.

Снимаем крышку и сам гидронатяжитель.

Аналогично и нижнем.

Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масленый поддон (11 винтов и 4 гайки).

Поддон опускается вниз примерно на два сантиметра, дальше не дает балка. Но это хватает что бы вытащить старую прокладку и вспоминая добрыми словами инженеров из Горькова отчистить прилегающие поверхности перед установкой новой прокладки.

Вот такая страшная картина предстает перед нашим взором.

Теперь снимаем нижнею крышку ГРМ.

Шестигранником откручиваем винты верхнего успокоителя и снимаем его.

Аналогично со вторым. Снимется он вместе с цепью.

На распределительных валах есть специальный квадрат под ключ на 30, для того что бы можно было держать валы при откручивании болта звездочки. Ключом на 30 держим валы и на 17 откручиваем звездочки распредвалов.

Снимаем звездочки распределительных валов и цепь с успокоителем.

Читайте

Шестигранником отворачиваем крепление натяжителя цепи и снимаем его. Аналогично с нижнем.

Отгибаем края стопорной пластины и ключом на 12 отворачиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепью. После чего шестигранником откручиваем два болта нижнего успокоителя и снимаем его.

Снимаем стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного сдвинуто для наглядности.

Для этого лучше всего подойдет двулапый съемник.

А вот и секрет почему мы меняем комплектом. Если посмотреть на звездочки сразу видно разницу, так что старая цепь не подойдет под новые звезды и наоборот.

Теперь, когда все что нам мешало демонтировано можно отмыть все снятые детали и блок цилиндров, хотя бы спереди.

Замена цепи ГРМ на ВАЗ 2106 своими силами

1. Снимите с карбюратора корпус воздушного фильтра.

2. Открутите три гайки ключом на «10» и еще четыре ключом на «8».

3. Будьте аккуратны и постарайтесь ничего не уронить над карбюратором в противном случае его придется снимать, возможно даже вместе с впускным коллектором.

4. Далее снимите крышку трамблера и трубку подачи топлива.

5. Ключом на «10» открутите восемь гаек крепления клапанной крышки затем снимите шайбы с пластинами.

6. Снимите трос подсоса и привод дроссельной заслонки.

7. Снимите клапанную крышку с прокладкой, которую также лучше поменять.

8. Теперь нужно снять защиту снизу и слить антифриз в подготовленную тару.

9. Ослабляете гайку крепления генератора ключом на «19».

10. Отпустите хомуты на патрубках и снимите их.

11. Далее необходимо ослабить хомут нижнего патрубка водяной помпы и снять его.

12. Отключите питание вентилятора и термодатчика на радиаторе.

13. Радиатор вместе с патрубками и термостатом также нужно снять.

14. Отпустите гайку натяжителя генератора, затем используя монтировку, сдвиньте его вперед.

16. Используя ключ на «36», поворачивайте коленчатый вал за шкив для совмещения меток на крышке и шкиве, а также на звездочке и литье постели распредвала.

17. Открутите гайку на «36», которой крепится шкив коленвала. Застопорите шкив при помощи спецключа и открутите. В случае отсутствия спецключа включите пятую передачу, нажмите на педаль тормоза, затем используя ключ, открутить ее.

18. Снимите шкив. Ключом на «10» открутите шесть болтов и три гайки, а также три болта снизу крышки привода распределительного вала и снимите крышку.

19. Открутите две гайки крепления натяжителя цепи, затем снимите его.

Примечание! В моем случае на автомобиле стоял автоматический натяжитель.

20. Открутил болт крепления звездочки распредвала и снял ее. Пометьте или попытайтесь запомнить положение для центровки. После этого увидел следующую картину.

21. Ключом на «10» открутите предохранитель, а также крепление натяжителя и болт крепления звездочки привода вспомогательных агрегатов.

22. Снимите звездочки и старую цепь ГРМ. Проверьте совпадают ли метки, шпонка коленвала должна совпадать с литьем на блоке цилиндров.

23. Установите новые звездочки на привод, вспомогательные агрегаты и коленвал. Новую цепь тщательно смажьте и поставьте на место.

24. Подложите какой-нибудь инструмент, чтобы она не упала вниз.

25. Звездочка распредвала ставится в цепь таким образом, чтобы во время установки на распредвал нисходящая ветвь цепи была в натянутом состоянии, совпадали все метки. Проверните распредвал против часовой стрелки и вернитесь назад за коленвал. Таким образом цепь натягивается и есть возможность оценить правильность установки меток. В случае несовпадения меток, перекиньте цепь на зуб и снова повторите процедуру.

26. Поставьте натяжитель цепи на место, затем активируйте его. Затяните все крепежные болты и «законтрите» их. Провернув коленвал на два оборота, убедитесь, что метки совпадают, а клапана не встречаются с поршнями.

Последние комментарии

На моторах Евро -2 при пробеге более 100 тыс. км часто пробивает прокладку головки блока цилиндров. Многие при ее замене используют аналог от Евро-3, хотя они и считаются невзаимозаменяемыми. При этом необходимо использовать герметик, так как есть некритичная разница геометрических размеров. К тому же сама прокладка в обжатом состоянии тоньше — 0,5 мм, вместо 1,5 мм у Евро-2.

Выверните четыре болта и снимите переднюю крышку головки блока цилиндров в сборе с муфтой привода вентилятора и вентилятором (вязкостная муфта с вентилятором сняты для наглядности).

Comfort от Classic отличается в основном электропакетом и аудио подготовкой, а Limited порадует установленной системой ABS, кондиционером, люком с электроприводом и парктроником.

Все материалы сайта принадлежат их авторам или первоисточникам. Опубликованные текстовые и графические материалы отражают только точку зрения их авторов и не являются догмой.

Снимите датчик частоты вращения коленчатого вала (датчик синхронизации) (см. «Замена датчиков системы управления двигателем », с. 188).

Вам потребуются: шестигранный ключ «на 6», головки «на 12», «на 13», «на 14», небольшое зубило, молоток.

Нет сомнений, что полный привод — весьма приятный бонус для владельца любого авто. Преимущества в проходимости и устойчивость на скользком покрытии здесь на лицо. Однако такой привод может преподнести владельцу УАЗ Патриот некоторые неприятные моменты. Первый из них – это повышение топливного расхода.

Некачественная солярка оставляет свой след на «здоровье» форсунок. Оригинальная стоит около 22 тыс. рублей, аналог от Bosch дешевле — около 9 тыс. рублей.

Если требуется активировать пониженную передачу, то рычаг раздатки переключаем в соответствующее положение. Данный режим необходим с целью повышения проходимости внедорожника. Как видите, включение переднего моста не вызывает никаких затруднений.

Имеет пять фиксированных положений.

Педаль акселератора.
Педаль тормоза.
Педаль выключения сцепления.
Крышка монтажного блока. (Для доступа к монтажному блоку поверните винт на крышке и снимите ее.

При потребности отключить полноприводный режим поступаем в обратной последовательности, то есть сначала возвращаем в исходную позицию рычаг, а затем отключаем обе муфты (хабы).

Имеет пять фиксированных положений.

Педаль акселератора.
Педаль тормоза.
Педаль выключения сцепления.

Знакомимся с маслосъемными кольцами

Итак, поршневые кольца, к которым относятся и маслосъемные, играют огромную роль в устройстве транспортного средства. Состоит этот комплект из трех элементов: верхнее компрессионное, компрессионно-маслосъемное и нижнее маслосъемное кольцо. От их работоспособности зависит множество параметров: это и разгонная мощность, и токсичность выхлопных газов, и пусковые свойства движка, и расход топлива с маслом

Так что следить за их состоянием очень важно

Итак, главная функция таких колец – отвод теплоты от поршня. В противном случае на нем появятся различные дефекты – прогары, задиры – что приведет к некорректной работе. Деталь будет заклинивать в цилиндре. Еще благодаря им обеспечивается герметичность камеры сгорания, а следовательно, минимизируется перемещение газов из цилиндра в картер и в обратном направлении. Кроме того, регулируется смазывание сопрягаемых элементов. Ведь и масляное голодание, и его избыток приводят к негативным последствиям. А поступление жидкости в камеру сгорания должно быть очень ограниченным либо же исключено полностью.

Прежде чем говорить о неисправностях, замене и раскоксовке маслосъемных колец, уделим немного внимания их конструкционным особенностям. Неразъемные детали на сегодняшний день утратили свою популярность и даже сняты с производства. Из-за повышенной жесткости они не могут достаточно прилегать к поверхности и тщательно удалять масло.

Существуют детали, состоящие из двух и трех частей. В комплект первых входит само кольцо и спиральная пружина. К их достоинствам относится повышенная гибкость, благодаря которой обеспечивается плотное прилегание к стенкам цилиндра. Пружина настолько прижимается к внутренней стороне кольца, что конструкция получается цельной. Трехэлементные кольца состоят из распорной пружины и двух стальных пластинок. В основном они нашли свое применение в бензиновых моторах. К плюсам следует отнести максимально плотное прилегание по всему периметру.

Принцип работы

Основной задачей маслосъемных колец служит отведение масла. Излишки смазки направляются через специальные каналы в полость поршня, а затем стекают в поддон картера.

Существует несколько вариантов устройства колец:

1. Неразъемные сделаны из чугуна с проточкой по внешнему диаметру и канавками для отвода масла. Главным недостатком таких деталей является малая упругость и слабое прилегание к цилиндру.
2. Состоящие из двух частей. Основная задача такой сборки – управление количества масла. Небольшая часть его уходит на мертвых точках. Конструкция состоит из самого кольца и пружины – расширителя. Круглая деталь изготовлена из стали или серого чугуна. По внутреннему диаметру выполнена полукруглая проточка для установки расширителя. Устанавливается спиральная или пластинчатая пружина радиального расширения. Его функция повышать упругость сборки, а также обеспечивать равномерное прилегание к цилиндру. Кроме этого, внешние кромки кольца обладают фасками. Они работают по принципу скребка – угол улучшает отведение масла. Дополнительное хромирование рабочих поясов кольца увеличивает его долговечность. Это актуально для дизельных моторов с их повышенной степенью сжатия.
3. Наборные из трех частей. Для бензиновых двигателей они имеют наибольшее распространение. Конструкция состоит из двух стальных пластин и разжимающей их распорной пружины. Она может иметь осевое, радиальное и тангенциальное расширение.

Плоские хромированные детали толщиной до 0,7 мм независимы друг от друга. Это позволяет им равномерно прилегать к стенкам цилиндра, а также не допускать попадания масла в камеру сгорания. Так возрастает риск обеднения смазки рабочей пары агрегата. Производители двигателей решили этот вопрос уменьшив диаметр компрессионных колец.

Замена роликов

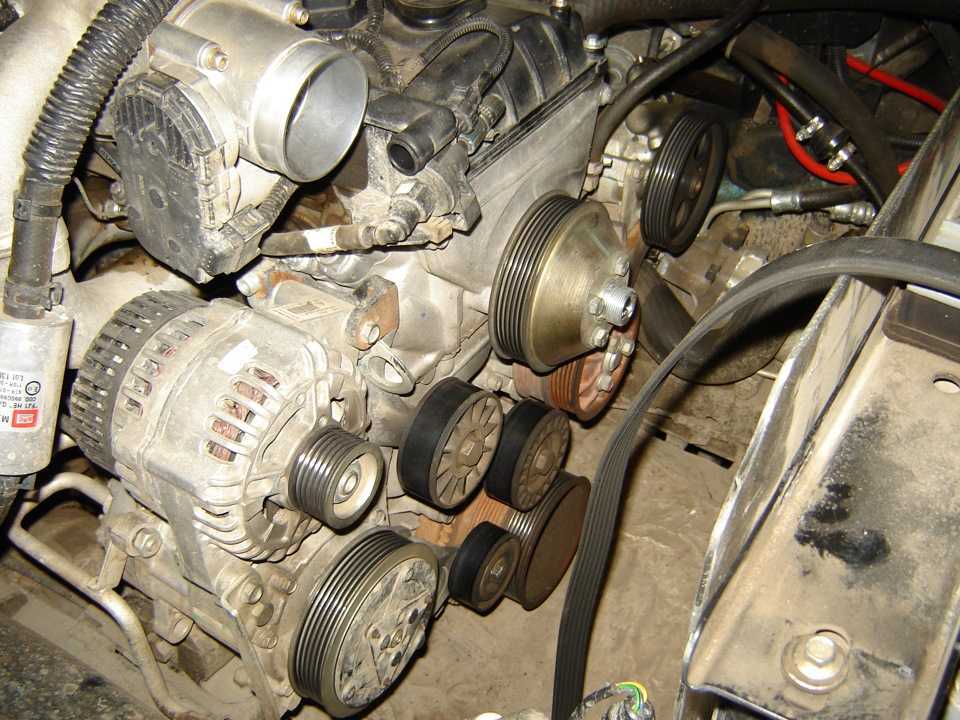

Вращение генератора, а, значит, и его функционирование осуществляется посредством ременной передачи. Натяжение его обеспечивается за счет одного/трех роликов: обводного и натяжного. Как и все движущиеся механизмы, они со временем выходят из строя и начинают шелестеть, появляется люфт, что связано в первую очередь с износом подшипников скольжения. Причиной выхода их из строя является выработка смазки, посредством которой облегчается вращение подшипников в конструкции изделия. Замена данных устройств проводится в следующем порядке:

1. Для начала необходимо купить новые запчасти на УАЗ Патриот: обводной (2 штуки или меньше) и натяжной (1 штука). В зависимости от комплектации авто, ведь на некоторых установлено два обводных устройства, а на некоторых- не одного.
2. Чтобы заменить изделия (обводной и натяжной), нужно снять воздухан и сам ремень привода навесных агрегатов.
3. После этого появляется доступ для замены верхней детали.
4. Для снятия верхней детали надо вывинтить крепежный болт, который имеет левостороннюю резьбу.
5. После удаления верхнего ролика, можно увидеть расположение нижнего.
6. Вывинтить болт нижнего агрегата можно только снизу, что собственно и следует сделать. На фото ниже представлены два ролика — один старый с изношенным подшипником, а второй новый.

Процедура замены несложная и совершенно свободно выполняется своими руками. Для выполнения данного мероприятия потребуется около часа.

Натяжка ремня

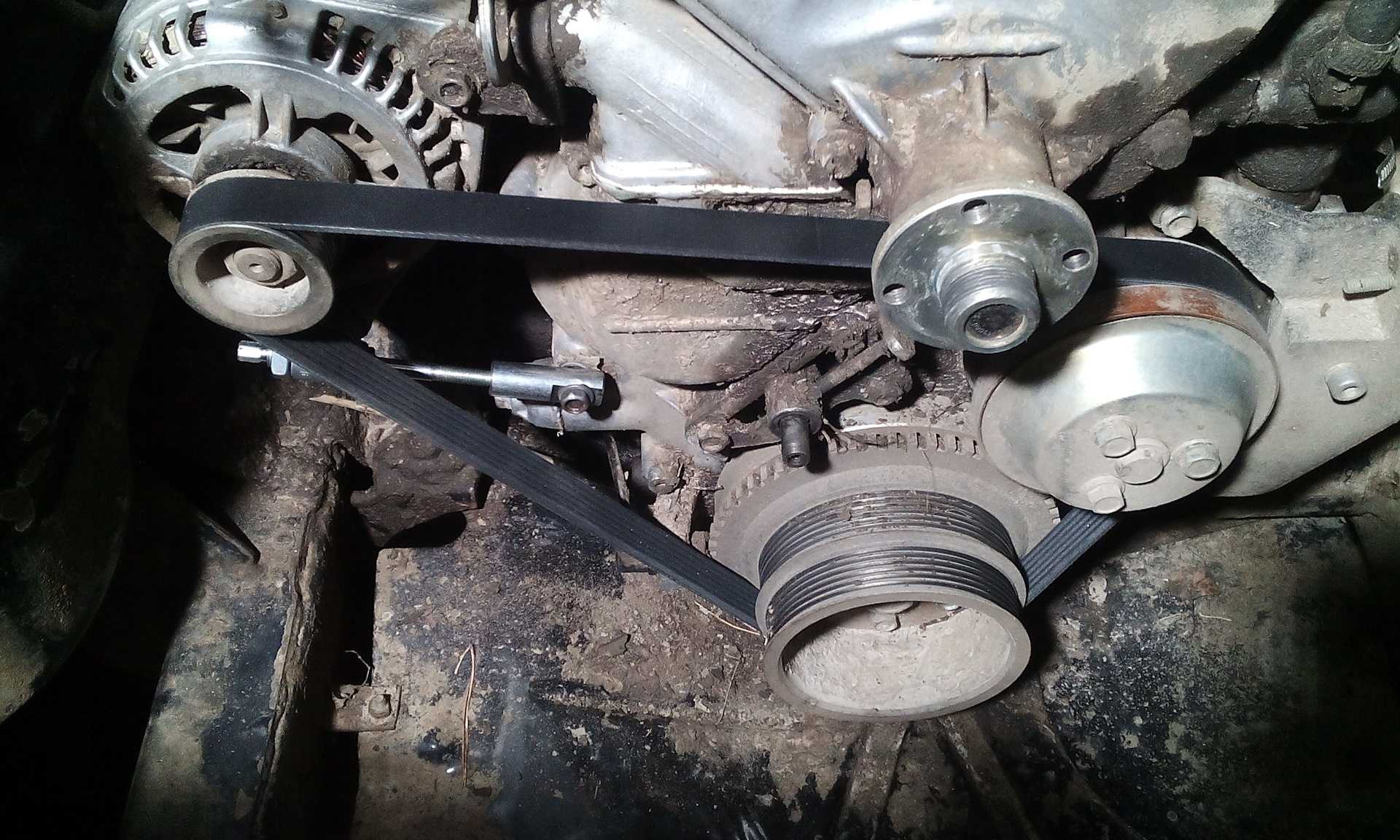

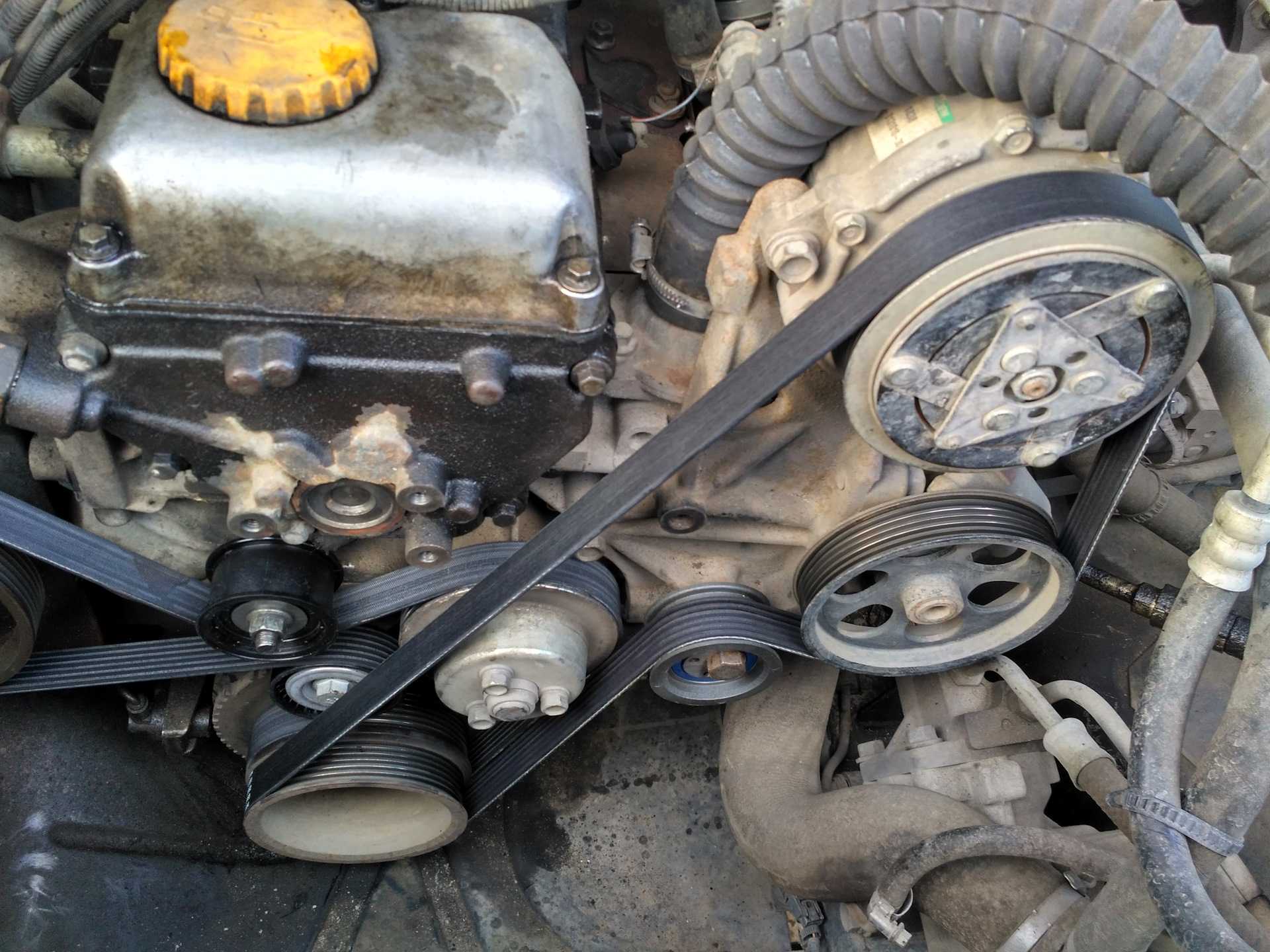

После замены обязательно потребуется натяжка ремня привода навесных агрегатов, так как без этого двигатель нормально работать не будет. Имеется два способа натяжки:

Проверку натяжения ремней нужно производить при каждом техническом обслуживании

Ремень нужно заменить, если при осмотре ремня обнаруживаются:

— следы износа зубчатой поверхности, трещины, порезы, складки или отслоения ткани от резины;

— следы масла на поверхности ремня.

Если обнаруживаются следы масла на ремне, нужно выяснить причину (обычно это нарушение герметичности сальников) и устранить причину замасливания ремня.

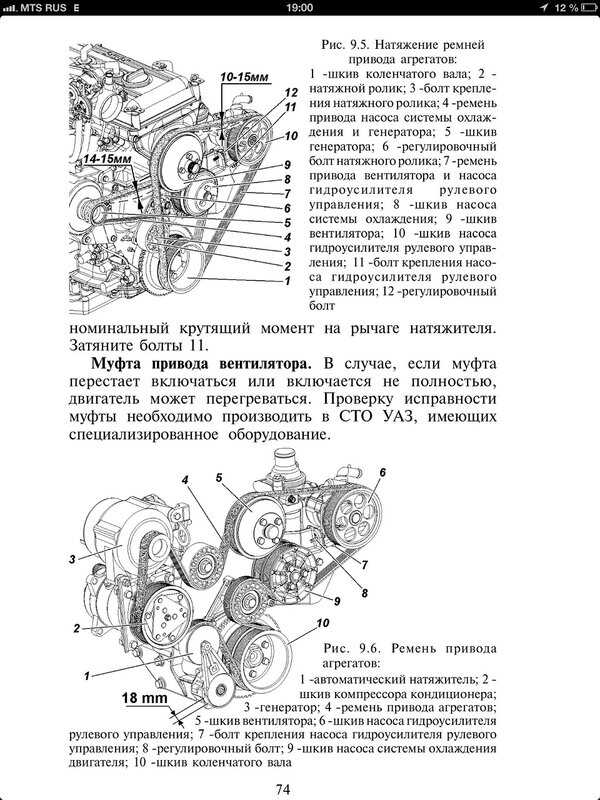

Проверка и регулировка натяжения ремня привода генератора и водяного насоса

Нужны ключи на 10 и на 13

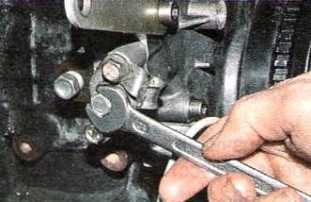

Ослабляем болт крепления натяжного ролика

Регулировочным болтом регулируем натяжение ремня

Добиваемся прогиба ремня привода генератора и водяного насоса, равного 13-15 мм при нагрузке 80 Н (8 кгс), приложенной посередине ветви ремня между генератором и водяным насосом.

Натяжение можно контролировать, оттягивая ветвь ремня пружинными весами типа безмен.

После регулировки, затягиваем болт крепления натяжного ролика.

Сборка механизма ГРМ и установка цепей ГРМ УАЗ Патриот (рекомендуемый моменты затяжки и натяга)

Если снимали шестерню с коленчатого вала, напрессуйте ее на коленчатый вал, установите уплотнительное кольцо и втулку.Поверните коленчатый вал так, чтобы метка 1 на шестерне коленчатого вала совпала с меткой 2 на блоке цилиндров. При этом поршень 1-го цилиндра займет положение ВМТ. Установите успокоитель цепи 4, не затягивая болты 3 крепления успокоителя. Наденьте цепь 5 на шестерню коленчатого вала, предварительно смазав ее моторным маслом.

Наденьте цепь на ведомую шестерню 1 и установите шестерню на промежуточный вал 2 так, чтобы установочный штифт шестерни вошел в отверстие промежуточного вала. При этом метка 4 на шестерне должна совпасть с меткой 5 на блоке цилиндров, а ветвь цепи, проходящая через успокоитель 3, должна быть натянута.

Установите ведущую шестерню промежуточного вала так, чтобы ее установочный штифт вошел в отверстие на ведомой шестерне. Вверните два болта крепления шестерен промежуточного вала, подложив под них стопорную пластину. Затяните болты моментом 22–25 Н м (2,2–2,5 кгс м) и зафиксируйте их, загнув края стопорной пластины на грани головок болтов. Нажав на рычаг натяжителя, натяните цепь и проверьте совпадение меток на шестернях и блоке цилиндров.

Затяните болты крепления успокоителя цепи.

Смажьте верхнюю цепь моторным маслом и затем наденьте ее на ведущую шестерню промежуточного вала, пропустив в отверстие в головке блока цилиндров. Наденьте цепь на шестерню 2 и, слегка повернув выпускной распределительный вал по часовой стрелке, установите на него шестерню 2 с надетой на нее цепью. Штифт 8 распределительного вала должен войти в отверстие шестерни. Вверните болт 1. Поворачивайте распределительный вал ключом за четырехгранник на распределительном валу. Затем, слегка повернув распределительный вал против часовой стрелки, натяните цепь. Промежуточный и коленчатый валы при этом поворачиваться не должны. Метка А должна совпасть с верхней поверхностью головки блока цилиндра. Выверните болт 6 и снимите шестерню 4 с впускного распределительного вала. Наденьте на шестерню 4 цепь и установите шестерню 4 с цепью на распределительный вал, слегка повернув распределительный вал по часовой стрелке. Штифт 5 распределительного вала должен войти в отверстие шестерни. Слегка повернув распределительный вал против часовой стрелки, натяните цепь. Метка А на шестерне 4 должна совпасть с верхней поверхностью головки блока цилиндров. Остальные валы при этом поворачиваться не должны. Вверните болт 6. Затяните болты 1 и 6 моментом 46–74 Н м (4,6–7,4 кгс м), удерживая распределительные валы от поворота ключом за четырехгранники. Установите успокоитель 3, протолкнув его в отверстие в головке блока. Установите успокоитель 7.Установите обратно крышку цепи и водяной помпу. Намажьте на уплотнительные поверхности крышки и блока цилиндров и головки блока, тонкий слой герметика. Крышку устанавливайте на место аккуратно, чтобы не повредить сальник.Установите гидронатяжители верхней и нижней цепей, см. «Сборка («зарядка») и установка гидронатяжителей цепей» . Установите шкив коленчатого вала. Вверните болт крепления шкива коленчатого вала, затем, включив пятую передачу и затормозив автомобиль стояночным тормозом, затяните болт моментом 104–128 Н м (10,4–12,8 кгс м), удерживая коленчатый вал от проворачивания. При затяжке храповика шкив напрессовывается на коленчатый вал. Проверните за храповик коленчатый вал на два оборота и установите в положение ВМТ поршень 1-го цилиндра (см. операцию 3). Проверьте совпадение меток. Установите переднюю крышку головки блока цилиндров, предварительно нанесите на поверхность крышки, прилегающую к головке блока, слой герметика «Гермесил». Затяните болты крепления крышки моментом 12–18 Н м (1,2–1,8 кгс м).Установите крышку головки блока цилиндров. Затяните болты крепления крышки моментом 6,0–12 Н м (0,6–1,2 кгс м). Подсоедините шланг и трубку вентиляции картера к штуцерам на крышке клапанов, а провода к катушкам зажигания. Наденьте наконечники высоковольтных проводов на свечи зажигания.

Установите снятые ранее ремни и радиатор системы охлаждения.

ЗМЗ-406, метки ГРМ — инструкция по установке

Для того чтобы в нормальном режиме работал мотор на автомобиле Волга или Газель, необходимо правильно выставить
на ЗМЗ-406 метки ГРМ. На автомобилях в качестве привода использоваться может цепь или ремень. Преимуществ и недостатков у каждого типа имеется много, некоторые утверждают, что цепь не способна порваться. Нужно огорчить способна, да еще и как! Кроме того, для ее нормальной работы требуется наличие смазки, поэтому при замене цепи нужно действительно разобрать половину мотора и даже сливать масло.

Процесс замены на ВАЗ-2114

Процедура замены маслосъемных уплотнителей двигателя на ВАЗ-2114 предусматривает снятие головки блока для удобства различных технических манипуляций. Появление темно-синего выхлопа из глушителя будет свидетельством необходимости постановки автомобиля на ремонт.

Опуская элементарные тонкости, начинать нужно с замены колпачков, соблюдая рекомендуемую последовательность:

1. Открыть капот, отсоединить минусовую клемму аккумулятора.
2. Снять высоковольтные провода, выкрутить свечи.
3. Удалить ремень ГРМ (газораспределительный механизм).
4. Снять крышку головки блока (ГБ), зубчатый шкив распределительного вала, не потеряв при этом шпонки.
5. Открутить крепления задней крышки без повреждения прокладки блока, и прочие соединения. Снимается распределительный вал с концевыми манжетами. Остается только втулка.

Далее коленчатый вал проворачивается до момента, когда поршень займет позицию в ВМТ, где предстоит замена уплотнителя.

Во избежание выпадения клапана в цилиндр, выворачивается свеча, а в отверстие вставляется пруток, желательно оловянный, который не повредит резьбу.

Пружина клапанная сжимается приспособлением, и сухарики легко снимаются пинцетом. В обиходе процесс называется рассухариванием. Извлекаются верхняя, нижняя тарелки. С направляющей втулки удаляется колпачок. Для этого на него устанавливается цанга и резким ударом молотка по втулке приспособления колпачок выдавливается. Процесс повторяется со вторым клапаном.

Новые сальники, предварительно смазанные моторным маслом изнутри, укладываются в оправку, запрессовываются, после чего монтируются пружины, тарелки. Сухарики с помощью приспособления вставляются в нижнюю проточку клапана. Коленчатый вал проворачивается так, чтобы в ВМТ оказался 2 цилиндр. Пруток извлекается из свечного отверстия и вставляется в следующее гнездо. Последовательность работ повторяется в том порядке, в каком извлекались детали.

Опоры распределительного вала, шайбы регулировки толкателей, шейки, кулачки смазываются маслом. Перед укладкой опорного сальника вала желательно проверить его техническое состояние. Производится регулировка зазора клапанов, если требуется.

Сборка завершается подсоединением клемм аккумулятора, запуском двигателя. Мотор обязан работать без лишних шумов, если, конечно, не остались лишние запчасти.
