Проверка генератора
Пустите двигатель, дайте ему поработать несколько минут, затем, нажав на педаль «газа», доведите обороты коленчатого вала до 3000 мин –1 . Включите дальний свет фар, обогрев заднего стекла, вентилятор отопителя. Замерьте напряжение на выводах аккумуляторной батареи, которое должно быть выше 13,2 В для генератора 9412.3701 и 13,6 В для генератора 371.3701. Если это не так, неисправны регулятор напряжения со щеточным узлом, обмотки генератора (обрыв или замыкание) или окислены контактные кольца обмотки возбуждения. Для того чтобы убедиться в исправности регулятора напряжения, выключите все потребители, кроме фар дальнего света, и вновь измерьте напряжение. Оно должно быть в пределах 13,2–14,7 В для генератора 9412.3701 и 13,6–14,6 В для генератора 371.3701.
Снятый регулятор напряжения генератора 9412.3701 можно проверить, подключив между щетками лампу (1–5 Вт, 12 В), а к выводам «D+» и «масса» – источник питания (только постоянного тока, «минус» – к «массе»!), вначале напряжением 12 В, а затем 15–16 В. В первом случае лампа должна гореть, во втором – нет. Если лампа горит в обоих случаях, в регуляторе – пробой, если не горит – обрыв или нарушен контакт между щетками и выводами регулятора. В обоих случаях регулятор следует заменить. Для проверки регулятора генератора 371.3701 источник тока следует подключать к выводам «Б» и «В» («плюс») и «массе» («минус»).

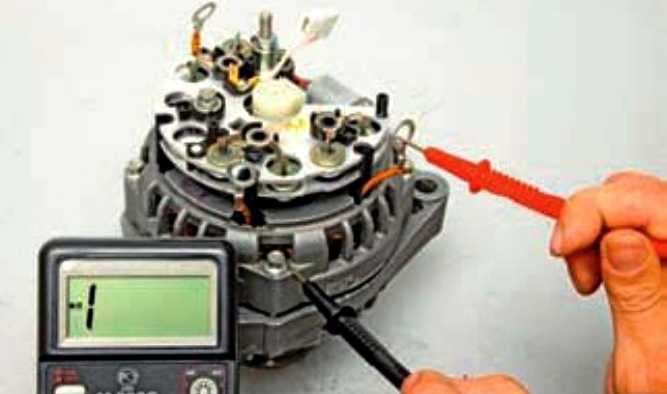

Для проверки вентилей выпрямительного блока отсоедините провода от аккумуляторной батареи, генератора и от вывода (выводов) регулятора напряжения. «Плюс» батареи через лампу (1–5 Вт, 12 В) подсоедините к выводу «В+» генератора 9412.3701 (к выводу «30» генератора 371.3701), а «минус» – к его корпусу. Если лампа горит, то и в блоке «положительных», и в блоке «отрицательных» вентилей имеется короткое замыкание.
Для проверки замыкания в «положительных» вентилях «плюс» батареи через лампу соедините с выводом «В+» генератора 9412.3701 (с выводом «30» генератора 371.3701), а «минус» – с выводом одной из фазных обмоток статора. Если лампа горит, пробиты один или несколько положительных вентилей.
Для проверки замыкания в «отрицательных» вентилях «плюс» батареи через лампу соедините с выводом одной из фазных обмоток статора, а «минус» – с корпусом генератора. Если лампа горит, пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на корпус генератора. Чтобы исключить замыкание обмоток, генератор снимают с автомобиля и, отсоединив обмотки от регулятора напряжения и выпрямительного блока, проверяют их замыкание на «массу» лампой или омметром. Вентили генератора можно также проверить омметром, не подключая аккумулятор и контрольную лампу.

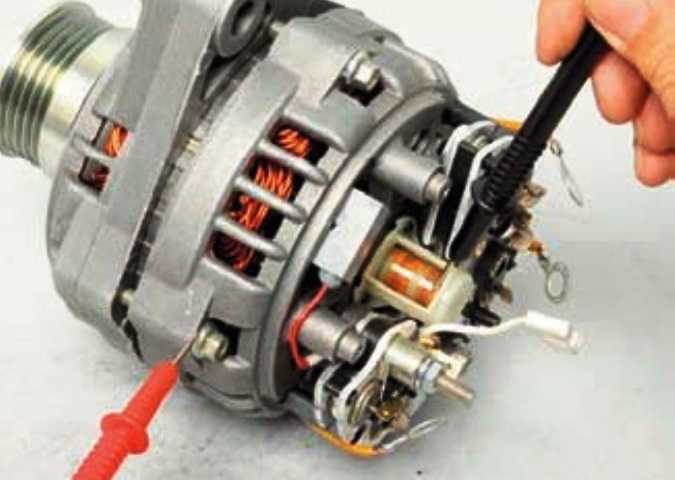

Замыкание дополнительных диодов можно проверить, подключив «плюс» батареи через лампу к выводу «D» генератора 9412.3701 (к выводу «61» генератора 371.3701), а «минус» – к выводу одной из фазных обмоток статора (к одному из болтов крепления выпрямительного блока). Если лампа горит, один или несколько дополнительных диодов пробиты.
Обрыв основных вентилей определяется по резкому снижению тока отдачи (падению напряжения под нагрузкой). Однако это может быть также вызвано обрывом или замыканием в обмотках генератора. Обрыв в дополнительных вентилях можно определить по низкому напряжению на штекере «D» генератора 9412.3701 или штекере «61» генератора 371.3701 (ниже 14 В) при малой и средней частоте вращения ротора генератора.
Определить исправность каждого диода (основного или дополнительного) можно только на снятом выпрямительном блоке омметром или контрольной лампой. Выпрямительный блок при выходе из строя рекомендуется заменять в сборе. Допускается замена отдельных вентилей, однако для основных вентилей потребуется их перепрессовка в держателе – операция, требующая аккуратности и навыка. Обмотки статора и ротора проверяются специальным дефектоскопом или электронным осциллографом – по форме кривых напряжения.
Источник
Растянулся или оборвался ремень
Ремень привода генератора и водяной помпы от вала двигателя рвется не особо часто, а вот растягивается регулярно. В результате он начинает проскальзывать на шкивах, генератор, особенно под нагрузкой (дальний свет плюс кондиционер и т. д.), не развивает нужных оборотов, и напряжение на его выходе падает. В результате АКБ недозаряжается, а может даже разряжаться, помогая «обессиленному» генератору и подпитывая бортовую сеть своей энергией.
Плохое натяжение ремня характеризуется падением напряжения бортовой сети и своеобразным свистом при резком увеличении оборотов, особенно в сырую погоду. Лечится проблема довольно просто. Находим болт крепления генератора на натяжной планке. Ослабляем его, при помощи монтировки сдвигаем генератор до нормального натяжения ремня и затягиваем болт.

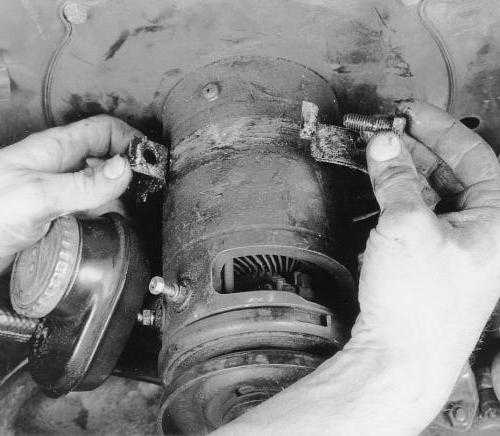

Болт, фиксирующий натяжную планку генератора на Ниве
Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопрос
Полезно! Чрезмерно перетянутый ремень так же плохо, как и ослабленный. Он может порваться, оставив вас ночевать на дороге, и очень быстро снова растянется. Так что не стоит натягивать ремень «впрок». Сила натяжения его должна быть примерно такая, как указано на схеме ниже.
При нормальном натяжении ремня прогиб А под усилием 10 кгс должен быть в пределах 10-15 мм, а прогиб В – в пределах 12-17 мм
Разборка генератора шевроле нива 80а 2123-3701010-01 (9402.3701-01)
Так ка дело было зимой, то принес генератор домой. Почитав различные статьи по разборке генераторов сначала несколько сомневался, что удастся мне разобрать его дома, «на коленке», без съемников или простейших тисков. Однако мне все удалось.
Начал я со снятия шкива генератора. Тут меня поджидала первая проблемка. Гайка шкива никак не хотела откручиваться. Руками шкив было не удержать, а тисков у меня дома нет. После нескольких неудачных попыток все же мне удалось достаточно хорошо зафиксировать шкив с помощью старого ремня привода вспомогательных агрегатов.
Я обмотал шкив два раза старым ремнем, далее с небольшим отступом завязал узел. Между шкивом и узлом засунул накидной длинный ключ и несколько раз его провернул, затягивая ремень на шкиве. Установил ключ под шкив таким образом, чтоб он фиксировал шкив от проворачивания при откручивании гайки, т.е. при движении кривого шестигранника с головкой вниз (на фото ниже).
Даже при такой фиксации шкива мне не сразу удалось открутить гайку. Мне помог длинный тяжелый ключ. Я им бил со всего размаху по самому концу шестигранника. После пятого или седьмого удара гайка поддалась и далее открутилась рукой.
На фото ниже все то, что снялось вместе со шкивом. Порядок (с права на лево) соответствует порядку снятия с генератора.
Далее снимаем пластиковую крышку генератора. Для этого надо предварительно отщелкнуть три пластиковые защелки. После этого крышка легко сдвигается с корпуса генератора.

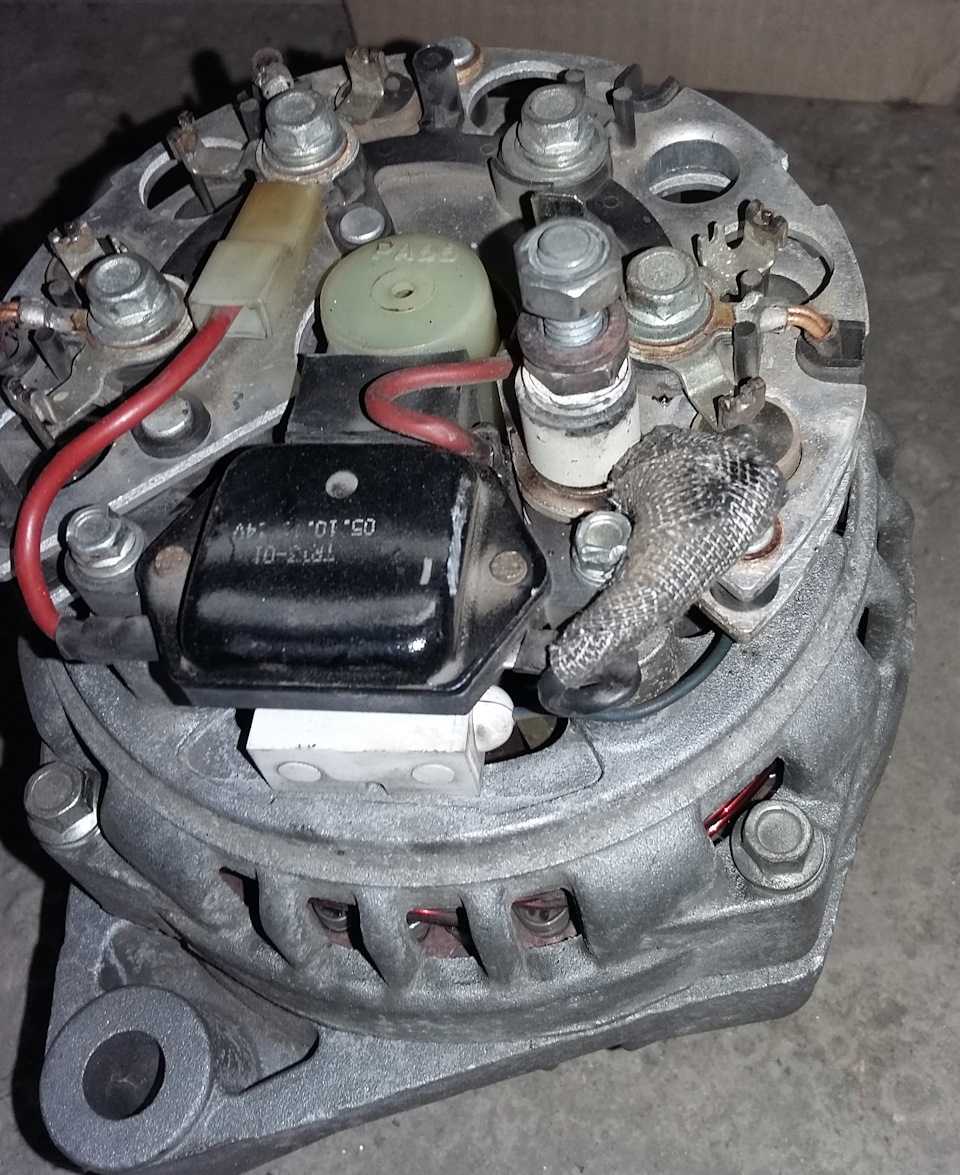

Вот фото внутренностей моего генератора, которые были скрыты под крышкой.
Для замены или проверки технического состояния щеток, а также для разборки генератора, необходимо снять с генератора регулятор напряжения в сборе с щеткодержателем. Он прикручен двумя шурупами к корпусу генератора. Необходимо также отключить идущий к нему провод.
- Откручиваем 4 стяжных винта и разъединяем переднюю крышку генератора и корпус.
- Ротор из подшипника можно выбить следующим способом:
- Накручиваем на ось ротора гайку, чтоб в случае чего можно было «поправить» ею резьбу
- Через деревянную проставку молотком аккуратно выбиваем ротор, удерживая крышку рукой вертикально и упирая её в пол
Так как изначально планировал заменить передний подшипник генератора (он начал скрипеть и пищать на холодную) то церемониться с ним не стал, а просто выбил его попавшейся под руку головкой.
Впрочем (скажу забегая в перед) зря я так с ним обошелся. Купленный мной в магазине новый подшипник имел люфты большие, чем родной французский подшипник, отходивший на машине почти 10 лет.
Нужно было бы его просто открыть, промыть и снова забить смазкой.
Как узнать, что генератор неисправен
При эксплуатации Нива Шевроле порой возникают определенные трудности и неисправности. В процессе поездки или длительного использования автомобиля возникают различные проблемы, и одна из них – выход из строя генератора.
Диагностировать поломку довольно просто. Существует несколько манипуляций, с помощью которых можно определить необходимость ремонта:
На приборной панели загорается соответствующая лампочка, сообщающая о постоянном разряде аккумулятора.
- Аккумуляторная батарея быстро садится при работающем двигателе.
- Яркость света уменьшается при увеличении оборотов силового агрегата. В этом случае необходима замена щеток генератора.
А еще интересно: Как проверить генератор своими силами: проверка генератора не снимая с машины, реле-регулятора, диодного моста Все перечисленные признаки говорят о том, что генератор требуется срочно заменить или отремонтировать.
Особенности конструкции генератора chevrolet niva
Генератор типа 9402.3701-01 переменного тока (устанавливается на Шевроле Нива выпущенных после осень 2003 года), трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода).
ПРИМЕЧАНИЕГенератор, установленный на автомобиле, использованном для фотосъемки, имеет привод клиновым ремнем. Работы по ремонту показаны на примере генератора с многоручьевым шкивом. Все элементы обоих генераторов, кроме шкивов, абсолютно идентичны.
Якорь генератора приводится во вращение от шкива коленчатного вала клиновым или (в зависимости от варианта исполнения) поликлиновым ремнем.

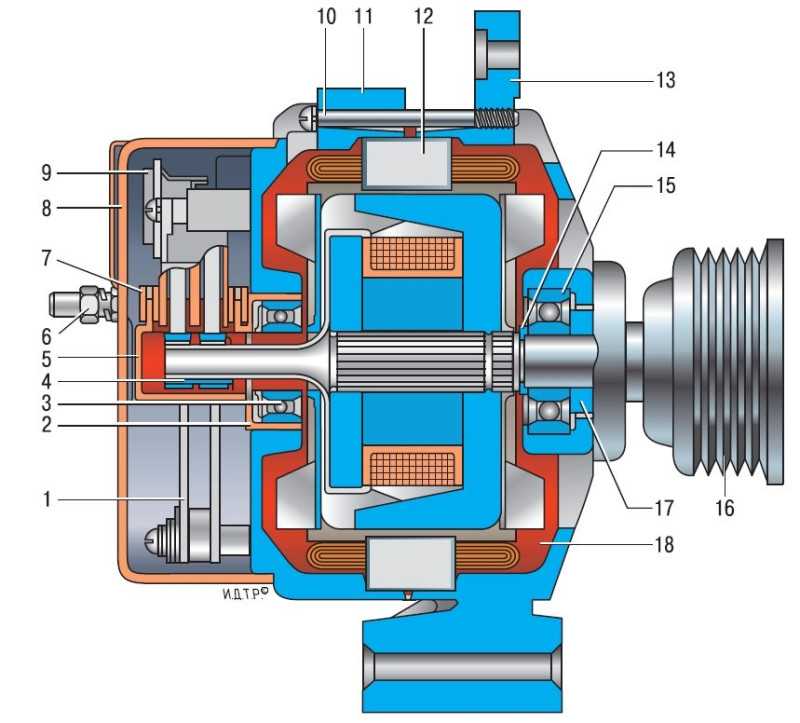

Рис. 9.3. Генератор 9402.3701-01: 1 — выпрямительный блок; 2 — втулка подшипника; 3 — задний подшипник вала ротора; 4 — контактные кольца; 5 — защитная втулка; 6 — вывод «В » генератора;7 — прокладка; 8 — кожух; 9 — регулятор напряжения со щеткодержателем; 10 — стяжной винт; 11 — задняя крышка; 12 — статор; 13 — передняя крышка; 14 — дистанционное кольцо; 15 — передний подшипник; 16 — шкив; 17 — шайба; 18 — ротор.
Статор 12 (рис. 9.3) и крышки 11 и 13 стянуты четырьмя винтами. Вал ротора 18 вращается в подшипниках 3 и 15, которые установлены в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца 4.
Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком 1, прикрепленным к крышке 11. Электронный регулятор 9 напряжения объединен в один блок со щеткодержателем и прикреплен также к крышке 11.
Рис. 9.4. Схема соединений системы генератора: 1 — аккумуляторная батарея; 2 — генератор; 3 — контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов; 4 — монтажный блок; 5 — выключатель зажигания.
Схема соединений генератора показана на рис. 9.4. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D » регулятора (вывод «D» генератора) через контрольную лампу 3, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.
Вывод «W» генератора на автомобилях семейства BA3-2123 не используется. Работа генератора контролируется контрольной лампой в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или свечение ее вполнакала говорит о неисправностях.
| Максимальная сила тока отдачи (при 13 В и 6000 мин-1), А | 80 |
| Пределы регулируемого напряжения, В | 13,2-14,7 |
| Передаточное отношение двигатель-генератор | 1:2,16 |
ПОЛЕЗНЫЙ СОВЕТЕсли в пути порвался ремень генератора, а запасной вы забыли дома, временно заменить его может кольцо шириной 20 мм, вырезанное из старой автомобильной камеры. Чтобы снизить потребление тока при движении автомобиля с неисправным генератором, по возможности отключите радиоприемник, лишние приборы освещения, вентилятор отопителя, обогрев стекла и т.п.
ПРЕДУПРЕЖДЕНИЕ«Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» – подключаться к зажиму «B » генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через выпрямительный блок генератора. Не допускается работа генератора с отсоединенной аккумуляторной батареей.
Это вызовет возникновение кратковременных перенапряжений на зажиме «В » генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля. Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В » генератора с массой.
При этом через выпрямительный блок генератора протекает значительный ток и он может выйти из строя. Проверять генератор можно только с помощью амперметра и вольтметра. Выпрямительный блок генератора не допускается проверять напряжением более 12 В или мегомметром, так как он имеет слишком высокое для диодов напряжение и они при проверке будут пробиты (произойдет короткое замыкание).
Запрещается проверка электропроводки автомобиля мегаомметром или лампой, питаемой напряжением более 12 В. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора. Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением следует только на стенде и обязательно с отсоединенными от выпрямитель- ного блока генератора выводами фазных обмоток. При электросварке узлов и деталей кузова автомобиля следует отсоединять провода от всех клемм генератора и аккумуляторной батареи.
Генератор «Нива Шевроле»: возможные неисправности и ремонт
Предварительно конечно необходимо вычистить и промыть место посадки подшипника в крышке. Вставляем ротор осью в подшипник. Для его осаживания слегка постукиваем молотком по передней крышке генератора в направлении стрелок.
https://youtube.com/watch?v=9UEaAp2zdd0
Далее все скручиваем и устанавливаем в обратной последовательности. Затягивание шкива производил аналогично его откручиванию см. Примечание Хочу отметить один момент. Часто, генератор выдает пониженное напряжение по причине окисления контактов.
Поэтому, при сборке генератора, обязательно нужно зачистить и протянуть все электрические соединения. Больное генератор нива шевроле ремонт генератора нивы шевроле это контактный болт. У него в результате эксплуатации ослабляется гайка, которая его притягивает к выпрямительному блоку. Поддев отверткой, снимите крышку генератора со стороны контактных колец.
Зажмите ротор генератора в тисках не слишком сильно, чтобы ротор не проворачивался и отверните гайку крепления шкива. Снимите пружинную шайбу и шкив. Снимите упорную шайбу.
Выньте ротор из крышки со стороны привода. Снимите с генератор нива шевроле ремонт ротора дистанционное кольцо. Осмотрите контактные кольца. Если на них имеются задиры, риски, царапины, следы износа от щеток и. Если повреждение колец не удается вывести шкуркой, можно проточить кольца на токарном станке, снимая минимальный слой металла, и затем прошлифовать.
Проверьте омметром тестером сопротивление обмотки ротора, подсоединив его к контактным кольцам. Если омметр покажет бесконечность, значит, в обмотках обрыв и нужно заменить ротор. Проверьте контрольной лампой, нет ли замыкания обмотки на корпус ротора. Для этого включите контрольную лампу в сеть переменного тока напряжением В можно использовать аккумуляторную батарею и лампу 12 В.
Один провод подсоедините к корпусу ротора, а второй — поочередно на каждое кольцо. В обоих случаях лампа не должна гореть. Если хотя бы в одном случае генератор нива шевроле ремонт горит, значит, генератор нива шевроле ремонт замыкание и необходимо заменить ротор.
Осмотрите статор. На внутренней поверхности статора не должно быть следов задевания якоря о статор.
Если есть износ, надо заменить подшипники или крышки генератора. Проверьте, нет ли обрыва в обмотке статора. Поочередно подсоедините контрольную лампу между всеми выводами обмотки. Во всех трех случаях лампа должна гореть. Если лампа не загорается, произошел обрыв в обмотке.
Постоянно горит сигнальная лампа заряда АКБ.
Явление свидетельствует о том, что генератор прекратил свою нормальную деятельность, в этот момент питание БС осуществляется от аккумуляторной батареи. При нормально заряженной АКБ у вас имеется 30-40 км пробега в запасе, чтобы добраться до места ремонта. Отключите потребители в максимально возможном объеме, вооружитесь мультиметром и набором ключей.
А) Обрыв ремня.
Обратите внимание на наличие ремня на шкивах водяной помпы и генератора. Для возвращения его на место понадобятся ключи-головки 17 или 13, в зависимости от года выпуска авто, а также прочная плоская отвертка. Отсоедините датчик положения КВ (например, на 21213,21214)
Отсоедините датчик положения КВ (например, на 21213,21214).
Ослабьте гайки крепления натяжной планки и сдвиньте его в сторону к блоку цилиндров.
Наденьте ремень на свое посадочное место.
По окончании установки отрегулируйте натяжение, контролируя прогиб при надавливании большим пальцем на промежуток ремня между шкивами генератора и помпы – 10-15 мм, помпы и коленвала – 12-17 мм. Несоблюдение требования грозит проскальзыванием ремня с его дальнейшим повреждением и разрывом.
Б) Отгорание проводов, плохой контакт в цепи.
В) Вышел из строя реле зарядки-регулятор напряжения.
Для первичной проверки работоспособности РН используйте мультиметр (вольтметр), позволяющий зафиксировать напряжение непосредственно на клеммах аккумулятора. Нормальным принято считать напряжение в диапазоне 13,85±0,35В. Если оно отлично от этого, проводим диагностику элемента. Место, где у нивы находится реле зарядки, определяется возрастом машины. Так, выносное реле можно найти на правом подкрылке у авто с классической компоновкой подкапотного пространства., более современные модификации генераторов оснащены совмещенным с щеточным узлом РН.
Элемент не ремонтируется, а меняется полностью. Для оценки состояния вам понадобится источники питания 12-14 В, с последующей заменой на 16-22 В, также лампа накаливания 1-3 Вт. Согласно чертежу-схеме, последовательно подайте ток на регулятор напряжения. Если первый тест характеризуется работой лампы, а второй – отсутствием свечения, значит, РН исправен.
При наличии обрыва лампа гореть не будет вообще, при пробое – светится постоянно. Кроме того, слабая зарядка, а также ее абсолютное отсутствие часто объясняется истиранием щеток (остаточная высота менее 5 мм) и контактных колец генератора. Если первая деталь меняется вкупе с щеткодержателем, то вторую восстанавливают путем шлифовки, проточки или удаления остатков старых колец и запрессовкой новых. Разбор узла рекомендуется дополнить тотальной чисткой.
Г) Неисправны диоды или выпрямительный блок
Для оценки состояния упомянутых компонентов (отрицательных, положительных и дополнительных диодов), вооружитесь маломощной лампой и АКБ. На схеме цифрами обозначены диоды: 1. Положительные
Работоспособность определяется путем подключения «+» к 30 выводу генератора (для положительных), болтам выпрямительного блока (для отрицательных) или к 61 (для дополнительных), а «-» на его корпус (для отрицательного) или на любой из болтов выпрямительного блока (для положительных и дополнительных). Свечение лампы свидетельствует о фиксировании замыкания диодов, из чего следует вывод – диодный мост придется заменить. Будьте внимательны к индикации на панели приборов. Нередко значок горит вполсилы и не заметен при ярком свете.
Генератор «Нива Шевроле»
В зависимости от вида тока, генераторы бывают постоянного и переменного тока. Владельцы названного автомобиля иногда не знают, а для этой модели применяют какие генераторы? «Ниву Шевроле» обеспечили электромеханическим устройством переменного тока. Здесь встроен диодный мост — выпрямитель. Чтобы обеспечить работой электропотребители, он преобразовывает переменный ток в постоянный. Диодный мост с генератором представляют собой один механизм, они могут быть расположены как в корпусе, так и в крышке генератора.
На работу последнего влияет скорость движения автомобиля и обороты его двигателя, так как генератор соединен ремнем с его коленным валом. Чтобы отрегулировать выдаваемый ток, установлен реле-регулятор напряжения. Кроме того, в современных генераторах встроены интегральные регуляторы напряжения.
Генератор «Нива Шевроле» может быть подвержен следующим неисправностям:
- электрическим;
- механическим.
Если неисправность механического вида, то к ней относят поломку крепления, корпуса, неисправное состояние прижимных пружин, подшипников, ременного привода или другие поломки, которые не связаны с электрикой.
При первом виде неисправностей возможны обрывы обмотки, выгорание или износ щетки, может пробивать ротор, а между витками возникать замыкание. Могут оказаться в неисправном состоянии диодный мост и реле-регулятор.
Иногда появляются признаки, указывающие, что генератор «Нива Шевроле» в неисправном состоянии, но эту проблему могут вызвать совершенно другие поломки.
Проверка генератора Нива Шевроле (Ваз)
Как подключить генератор.
Следует помнить, что в этом случае горение лампы может быть и следствием замыкания витков обмотки статора на корпус генератора. Ролик генератора Натяжение ремня влияет на работу генератора.

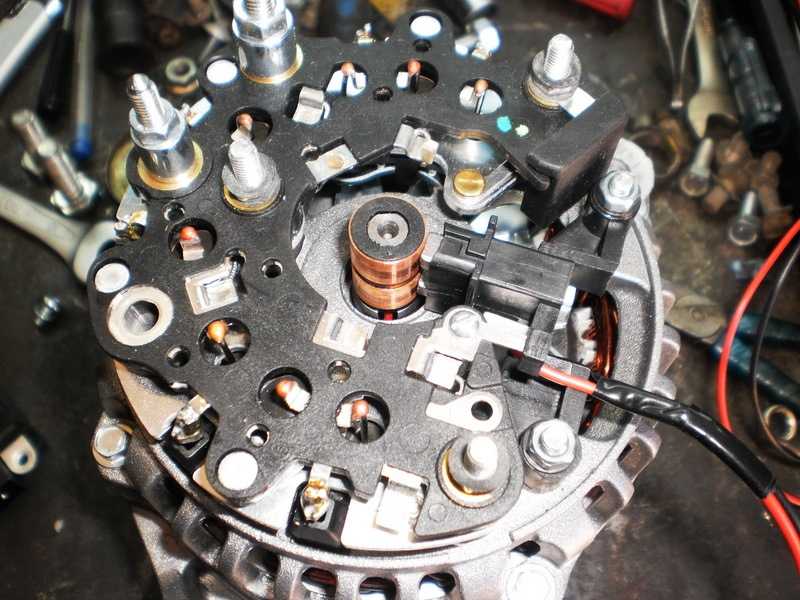

На тыльной стороне задней крышки находится щеткодержатель, который конструктивно соединен с регулятором напряжения. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, подшипник необходимо заменить. Снимите упорную шайбу генератора Выньте ротор генератора Нива Шевроле из крышки со стороны привода Снимите с вала ротора дистанционное кольцо Осмотрите контактные кольца.
Затем следует выкрутить два болта и две шпильки.
После того, как будет запущен мотор, напряжение на клеммах аккумулятора должно составлять 13,6 В. Если значение выше или ниже, это говорит об обрыве или замыкании обмоток, окислении контактных колец, неисправности в щеточном узле, регуляторе напряжения.
Генераторный узел может плохо работать из-за слабого натяжения ремня или его обрыве. В этом случае нужно отрегулировать натяжение или заменить ремень. Неисправный регулятор напряжения, подлежит замене.
3. Система зарядки — 2
Если обнаружен пробой, замыкание, повреждение обмоток ротора, его следует заменить. При обрыве или замыкании в обмотках статора требует его замены. При повреждении диодов меняется выпрямительный блок. Нюансы переноса генератора Недостатком отечественных внедорожников Нива является расположение генераторного агрегата — внизу моторного отсека.
Проверка дополнительных диодов Короткое замыкание дополнительных диодов можно проверить без снятия и разборки генератора по схеме, приведенной на рис. Если лампа загорится, то в каком-то из дополнительных диодов имеется короткое замыкание. Найти поврежденный диод можно только сняв выпрямительный блок и проверяя каждый диод в отдельности. Проверка регулятора напряжения Работа регулятора напряжения заключается в непрерывном и автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и тока нагрузки генератора.
Нюансы переноса генератора
Недостатком отечественных внедорожников Нива является расположение генераторного агрегата — внизу моторного отсека. На него постоянно попадают загрязнения при передвижении по бездорожью, кроме того постоянно капает ОЖ. Решает проблему перенос генератора наверх (автор видео – SARTANETS).
Для переноса понадобится набор ключей, кронштейн, болты крепления, клиновой ремень. Сделать кронштейн переноса генератора можно своими руками по приведенному ниже чертежу.
Чертеж самодельного кронштейна
Последовательность действий при переносе:
- Демонтируем пропеллер, помпу и снимаем ремень.
- Открутив штатный кронштейн, можно снимать генератор.
- Спиливаем наплыв вокруг борта ГБЦ и на блоке цилиндров.
- Затем следует выкрутить два болта и две шпильки.
- Далее устанавливается узел на новый кронштейн и производится окончательная сборка.
Таким образом, перенести генераторный узел наверх несложно.
Собственно, поэтому и возникают проблемы с эксплуатацией конструкции: во время езды на генератор попадают различные загрязнения, а также капает охладительная жидкость. Если не хочется постоянно менять генераторный блок, то рекомендуется перенести его наверх.
А еще интересно: Тюнинг Нива 2121 своими руками: кузова, салона, подвески
Чтобы в процессе эксплуатации автомобиля не возникало никаких проблем, важно следить за состоянием машины. И в первую очередь рекомендуется регулярно проводить осмотр генератора
Так, при моргании лампочки «АКБ» на приборной панели, при возникновении подозрительных шумов или скрипящих звуков уже следует насторожиться и задуматься о том, что генератор работает неправильно.
Своевременный осмотр поможет избежать неприятных ситуаций в виде поломок составляющих элементов генератора, и как следствие, выхода из строя целых электрических систем.
Чертеж самодельного кронштейна 1. Схематическое изображение откручивания крепежного материала 2. Авто со снятым ремнем 3. Агрегат на новом месте
Устранение неисправностей
Двигатель не заводится, если бензонасос не подает бензин в топливопровод.
В этом случае проверка начинается с предохранителя. Если он исправен, необходимо убедиться в наличии напряжения на клеммах бензонасоса. Для диагностики потребуется мультиметр. Поднимите заднее сиденье и снимите крышку, закрывающую насос. Если при включенном зажигании на клемму приходит 12 вольт, а двигатель насоса не работает, узел нуждается в замене.
Нередко насос перестает работать из-за окисления клеммы. Поэтому осмотрите разъем и при необходимости очистите его от коррозии.
Если электропитание отсутствует, необходимо проверить работу реле и целостность проводов.
Перебои в работе или недостаточная мощность двигателя — следствие потери производительности насоса и падения давления в магистрали. Это случается по трем причинам:
- Падение напряжения из-за окислившихся контактов.
- Загрязнение сетки фильтра грубой очистки.
- Неисправность регулятора давления.
Для начала проверьте состояние контактов. Затем демонтируйте бензонасос и снимите сетчатый фильтр. При первых признаках загрязнения сетку нужно заменить на новую.
Проверка работы регулятора давления требует наличия манометра. Он подключается к выходу топливопровода. Рабочее давление при включенном зажигании не должно быть ниже 3,6 Бар.
