Ваз 2121 как снять поддон не снимая двигатель

Снятие головки блока цилиндров – порядок работ

Перед обслуживанием убедитесь в надежности упоров крышки капота, поставьте машину на ручной тормоз и заблокируйте колеса башмаками.

отсоедините аккумулятор, и сбросьте давление в топливной рампе;
открутите крышку расширительного бачка радиатора и слейте антифриз;
аккуратно открутите болты крепления дроссельного блока, предварительно отсоединив тросик газа. Блок демонтируем в сборе, если он не нуждается в обслуживании. Если прокладка целая – менять ее не обязательно.

демонтируем патрубки, соединяющие рубашку охлаждения ГБЦ и радиатора. Предварительно ослабляем хомуты;
размыкаем разъемы управляющих шлейфов форсунок. От температуры, фиксаторы могут отломаться – поэтому нельзя прикладывать большое усилие;
отсоединяем разъемы от температурных датчиков на ГБЦ;
сдергиваем со свечей колпачки высоковольтной проводки, попутно проверяем состояние изоляции;
отсоединяем топливопроводы подающего и обратного контура. Перед началом работ приготовьтесь к улавливанию остатков топлива;
отделяем приемную трубу выпускного коллектора. При необходимости прокладка меняется на новую.

демонтируем термозащитные экраны;
ослабляем натяжители цепи ГРМ, фиксируем саму цепь на шестерне с помощью проволоки;
выкручиваем болты крепления, демонтируем распредвал.

снимаем рычаги, толкающие клапана;
отворачиваем болты крепления ГБЦ. Их расположение на двигателях 21213 и 21214 аналогично;
аккуратно снимаем блок цилиндров, начиная с передней части. Прокладка остается на нижнем блоке;
укладываем блок на ровную поверхность, демонтируем фланцы системы охлаждения. Если прокладка разрушена – меняем.

Профилактические работы и улучшение характеристик двигателя в автомобиле «Нива»

К техническому обслуживанию относится замена прокладки ГБЦ, очистка масляных каналов, притирка клапанов. Одновременно осматривается распредвал, на предмет задиров и прочего износа. Выбор производителя запасных частей – личное дело владельца. Однако, такая важная часть, как прокладка – в зависимости от производителя имеет различное качество исполнения.

При сравнении трех вариантов, самой некачественной оказалась фирменная запчасть, нет претензий к испанскому образцу (он самый дорогой), и золотая середина – Егорьевский расходник.

Последовательность указана на рисунке.

Также важен и момент затяжки ГБЦ

Установку блока производят в несколько приемов, соблюдая последовательность:

Все болты кроме 11, соблюдая порядок, затягиваются с моментом 20 Н/м.
Затем, повторяя последовательность, затягиваем эти же болты уже с моментом 69-85 Н/м.
Болт 11 закручиваем за один проход, с моментом 32-39 Н/м
Меняем динамометрический ключ на обычную рукоять, и доворачиваем все болты на 90°.

Расточка ГБЦ относится к механическому тюнингу

При наличии инструмента, работы выполняются самостоятельно.

производим расточку впускных и выпускных фланцев до диаметра 34 мм;
затем с помощью герметика или пластилина совмещаем фланцы с входными отверстиями, и производим разметку расточки на ГБЦ;
той же самой фрезой протачиваем отверстия впускных и выпускных каналов;
После чего остается подобрать и доработать под новый диаметр клапана.

Проведя подобные работы, вы увеличиваете мощность внедорожника «Нива», и крутящий момент на низких оборотах. Это поможет уверенно ехать «внатяг».

Ремонт и замена распредвала ВАЗ 2121

Ремонт и обслуживание генератора ВАЗ 2121

Замена радиатора на Ниве 2121

Как снять поддон на ниве 21213

Передний ключ
Удлинитель для розетка
Карданные соединения для торцевых ключей
Головка с 10 гнездами
Голова к розеткав 13
Головка гаечного ключа 19
Плоская отвертка
Ключ 13
разъем

Запасные части и расходные материалы:

набивка
Прокладка масляного насоса
Бар
тряпье

Примечания: Если утечка масла через прокладку масляного резервуара не может быть устранена путем затягивания болтов крепления масла, прокладка сильно деформирована и требует замены.

Примечание: работа на лифте или канаве.

1. Снять защиту масляный поддон

и брызговик моторного отсека, как описано здесь.

2. Слейте масло из картера, как описано здесь.

3. Отвинтите крепежную гайку на поперечной балке правой подушки подшипника.

4. Ослабьте крепежную гайку на поперечной балке подушки слева от опоры трансмиссии.

Заметка

Обратите внимание: пружинные и плоские шайбы установлены под гайками

5. Заглушите двигатель.

6. Сделайте подушки свободными.

7. Между подушками и перекладиной можно вставить планки толщиной 40-50 мм.

8. Опустите и снимите домкрат.

9. Удалить 19 крепежные болты Картер и снять шайбы.

Перед выполнением операций необходимо поднять автомобиль на подъемнике или домкрате. При этом в случае использования ручных подъемных механизмов потребуется использовать подставки под переднюю ось, чтобы автомобиль был расположен ровно.

Для демонтажа поддона картера потребуется с использованием воротка и подходящего диаметра торцевой головки осуществить снятие передних и задних брызговиков, а также защиты двигателя.

На следующем этапе потребуется слить масло из двигателя. После основного слива необходимо прогреть автомобиль для выхода остатков из мотора

При этом важно контролировать температуру силового агрегата и в случае предельных отклонений принять меры по его отключению. Отвинчивание крышки поддона для слива масла осуществляется головкой на 17. Далее, чтобы освободить пространство вокруг картера для снятия поддона потребуется открутить гайку крепления подушки двигателя

Далее, чтобы освободить пространство вокруг картера для снятия поддона потребуется открутить гайку крепления подушки двигателя

При этом важно не уронить прокладочные шайбы. Таковые целесообразно выкладывать на видное место. При помощи домкрата необходимо поднять двигатель на небольшое расстояние для освобождения подушек крепления от кронштейнов

При помощи домкрата необходимо поднять двигатель на небольшое расстояние для освобождения подушек крепления от кронштейнов.

В образовавшийся зазор закладывается заранее подготовленный брусок, после чего домкрат убирается в сторону и осуществляется выкручивание 19 болтов, фиксирующих поддон картера к корпусу двигателя.

После снятие крышки необходимо оставить блок открытым в течение как минимум 10 минут. Этого времени будет достаточно для полного слива масла с рабочих стенок составных деталей двигателя.

Далее, стоит приступить к откручиванию масляного насоса. Такой агрегат крепится к кронштейну при помощи 2 болтов.

На заключительном этапе разборки ДВС надлежит осуществить снятие самого картер

При этом в ходе выполнения такой процедуры важно помнить, что для удобства коленчатый вал следует развернуть шейками в горизонтальную плоскость

Обычно прокладка намертво приклеивается к блоку двигателя, поэтому удалить ее можно только при помощи острого и твердого инструмента. Поверхность должна быть идеально очищена от всевозможных ее остатков и обезжирена.

Далее, укладывается новая прокладка. При этом контактную поверхность нелишним будет предварительно промазать термостойким герметиком, что увеличит срок службы до образования новой течи.

Сборка всех деталей выполняется в обратном порядке. При этом запрещается нарушать последовательность.

Советы по выбору герметиков, 4 вида которые должны быть у каждого

Выбор масла и фильтра

Замену проводим, расположив автомобиль на эстакаде или смотровой канаве, при неработающем двигателе, лучше сразу после поездки, пока масло не остыло.

Отворачиваем крышку маслозаливной горловины.

Снизу автомобиля очищаем от грязи поддон картера вокруг пробки сливного отверстия.

Головкой «на 17» с удлинителем ослабляем затяжку пробки сливного отверстия.

…и, отвернув пробку вручную, сливаем масло.

Внимание! Будьте осторожны — масло горячее. Сливаем масло не менее 10 мин. Сливаем масло не менее 10 мин

Сливаем масло не менее 10 мин.

Подставляем емкость под масляный фильтр. Отворачиваем (против часовой стрелки) масляный фильтр. Если это не удается сделать вручную.

…ослабляем затяжку фильтра съемником (для наглядности операцию показываем на снятом фильтре).

При отсутствии съемника пробиваем корпус фильтра отверткой (ближе к донышку, чтобы не повредить штуцер двигателя) и отворачиваем фильтр, используя отвертку в качестве рычага.

Снимаем масляный фильтр.

Очищаем посадочное место фильтра на блоке цилиндров от грязи и потеков масла.

Масляный фильтр заворачиваем от руки до соприкосновения уплотнительного кольца с блоком цилиндров.

Затем доворачиваем фильтр еще на 3/4 оборота для герметизации соединения.

Через маслозаливную горловину заливаем в двигатель 3,75 л масла.

Заворачиваем крышку горловины по часовой стрелке.

Пускаем двигатель на 1–2 мин. Убеждаемся, что в комбинации приборов погас сигнализатор недостаточного (аварийного) давления масла в двигателе и потеки из-под пробки и фильтра отсутствуют. При необходимости подтягиваем масляный фильтр и пробку сливного отверстия.

Останавливаем двигатель, через несколько минут (чтобы масло стекло в поддон картера) проверяем уровень масла и доводим его до нормы.

Для Нивы Шевроле подойдут любые синтетические или полусинтетические масла, которые по своим техническим характеристикам незначительно отличаются друг от друга.

Выбирать масло для Нивы Шевроле нужно в зависимости от климатической зоны:

Если вы проживаете в регионе, где температура находится в пределах от -35 до 25 градусов, то в таком случае следует покупать масло класса 0W-30.
Для более южных регионов подойдет масло класса 5W-30.

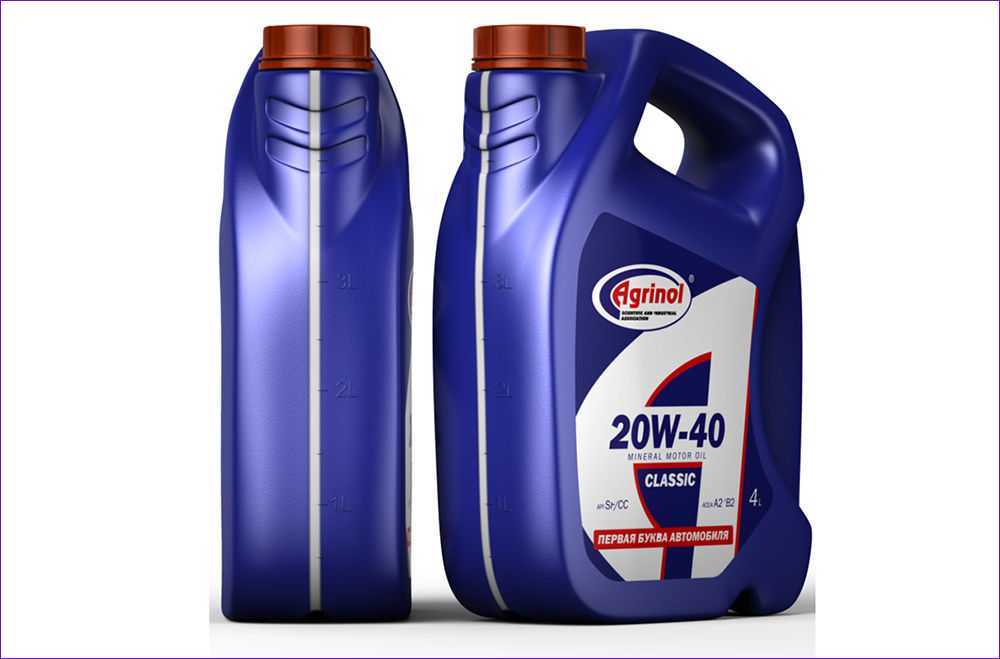

Для жарких регионов хорошим выбором будет класс 10W-40 или 20W-40.

Также обратите внимание, что в масло каждый производитель добавляет специальные присадки, которые необходимы для придания ему дополнительных свойств. Например, для машин с большим пробегом рекомендуется покупать масла с присадками, которые удаляют нагар, а в случае свежих автомобилей желательно покупать жидкость с присадками, которые защищают детали двигателя от коррозии. Если вы решили произвести замену самостоятельно, то полезно будет узнать, какое моторно масло лучше заливать в двигатель летом либо зимой

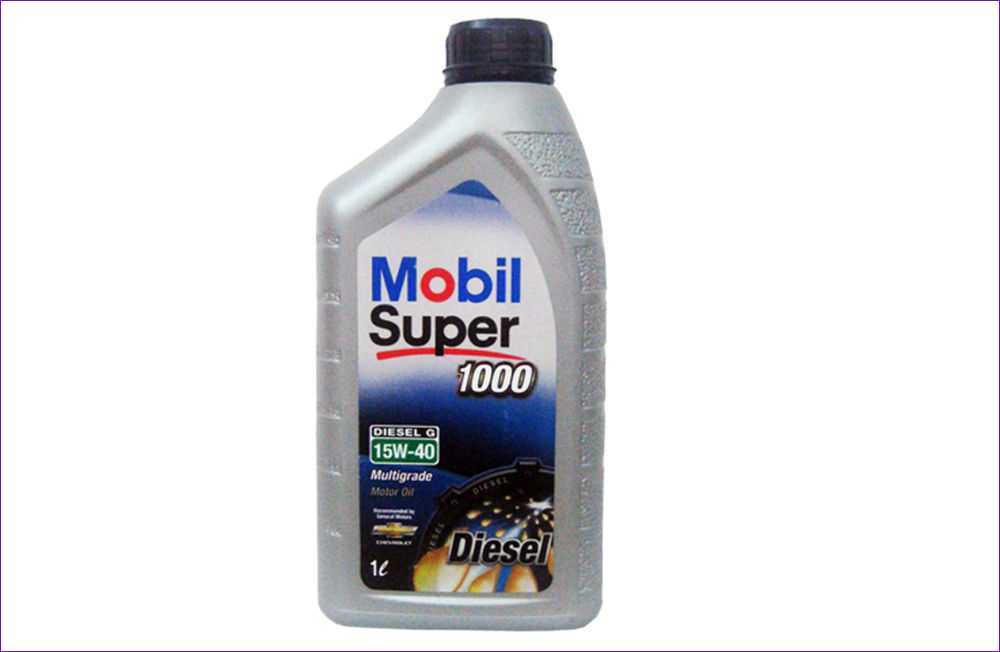

Рекомендуемое производителем вещество для залива в дизель Нивы Шевроле с гидрокомпенсаторами должно соответствовать классу 5W30 стандарта SL/CF. Такую смазку льют в моторы авто с завода

Если вы решили произвести замену самостоятельно, то полезно будет узнать, какое моторно масло лучше заливать в двигатель летом либо зимой. Рекомендуемое производителем вещество для залива в дизель Нивы Шевроле с гидрокомпенсаторами должно соответствовать классу 5W30 стандарта SL/CF. Такую смазку льют в моторы авто с завода.

Главное, чтобы продукт прошел испытания класса безопасности Евро 4. Чтобы выбрать лучшее масло, рекомендуем ознакомиться с отзывами других владельцев автомобилей Нива. По факту в силовые агрегаты можно лить смазку, соответствующую классам API, SJ, SH, SG. Что касается стандарта вязкости, то он подбирается с учетом температурного диапазона использования машины. Оптимальным вариантом для Нива Шевроле считается смазка Мобил Супер 3000.

Допускается применение следующих продуктов:

Лукойл 10W40;
Шелл Хеликс с классом вязкости 5W30 либо 10W40;
Петро Канада;
Кастрол;
Газпромнефть и т. д.

Холодная сварка

Самый дешевый способ заделать трещину – ремонт холодной сваркой. Надежностью, он не отличается, потому что это не заваривание, а скорее замазывание/заклеивание. Холодная сварка, как правило, состоит из двух компонентов, которые перемешивают между собой, наносят на поврежденное место и дают застыть. Перед этим обязательно нужно обезжирить и хорошо зачистить поврежденный участок. В случае с небольшой трещинкой, можно попытаться герметизировать ее, не снимая поддона

При выборе холодной сварки обращайте внимание на температуру, при которой она сохраняет свои свойства – она должна быть не менее 200 градусов

Инструкция по замене прокладки клапанной крышки на ВАЗ 2121

Снятие старого уплотнительного элемента: достаточно поддеть твердым предметом, чтобы она вышла из пазов.

Подготовка основания для установки новой. Потребуется насухо вытереть поверхность чистой тряпкой, чтобы убрать следы масла и мусор: их наличие приводит к тому, что элемент изначально садится неправильно. (Желательно применять растворитель для обезжиривания поверхности).
Установка нового уплотнителя. Потребуется плотно прижать его крышкой, чтобы соединение было максимально герметичным.
Установка и окончательная фиксация крышки клапанов в порядке как представлено на рисунке ниже.

Выбор масла

Подобрать масло для «Нивы 21214» не так сложно. Но здесь нужно знать некоторые нюансы, чтобы не допустить распространённых ошибок. Начнём с поры года. Не каждый автовладелец знает, какое заливать масло в двигатель своей «Нивы», если на улице лето или зима. Летом стоит жаркая погода, потому двигатели легковых автомобилей при таких условиях сильно нагреваются. «Нива 21214» является полноприводным внедорожником, и её мотор прогревается ещё сильнее. Потому многие допускают одну и ту же ошибку, заливая на лето минеральное или полусинтетическое масло. Чтобы двигатель работал эффективно и не перегревался, специалисты рекомендуют использовать качественную синтетику.

Если смазочная жидкость в силовом агрегате имеет незначительный процент вязкости, ожидаемого эффекта от неё ждать не стоит. Когда блок цилиндров нагревается, подобные масла по консистенции приближаются к обычной воде и их температура стремительно растёт. Потому смазка уже не будет отбирать тепло у двигателя, выполняя охлаждающую функцию, а также не сможет создавать требуемое давление. Работа в таком режиме приведёт к скорому заклиниванию коленчатого вала.

Потому завод-изготовитель и сами опытные автовладельцы советуют заливать в двигатель «Нивы», как и в моторы «Шеви Нивы» (Шевроле) моторные масла с вязкостью 20W40, но не выше 25W50. Это оптимальные параметры вязкости, при которых коленвал сможет нормально функционировать и не создавать лишней нагрузки. Так двигатель «Нивы» не будет нагреваться выше своей требуемой рабочей температуры в 95 градусов Цельсия. Теперь к вопросу о том, какое же масло заливать в «Ниву» на зиму. Производитель делает акцент на том, что зимние масла должны обладать некоторыми характеристиками. Они не должны быть:

сильно жидкими (иначе от холода образуется ледяная плёнка);
излишне густыми (в противном случае коленвал не сможет прокручиваться при запуске холодного мотора).

На зиму лучше заливать в двигатель масло, которое соответствует параметрам вязкости минимум 0W40 и максимум 0W50. Залив такую жидкость в двигатель зимой, когда температура падает максимум до -40 градусов, стартер легко справится с прокруткой коленвала. Вязкость не очень высокая, и даже низкий температурный режим не помешает пуску мотора. Зная, какое масло лучше лить в разные периоды, вам удастся поддерживать оптимальную работу силового агрегата. Но есть у «Нивы» свои подводные камни касательно смазочного состава. Заливаемое масло в двигатель должно быть сезонным.

Откажитесь от полусинтетических масел. Да, такие смеси бывают дорогими и имеют аналогичные характеристики с синтетикой. Но даже высокая цена и идентичные надписи на упаковке не позволяют полусинтетике получить те же свойства, которыми обладают синтетические масла.

Производители

В плане выбора производителей каждый владелец «Нивы 21214» сам решает, насколько дорогое или бюджетное масло использовать. На рынке сформировались свои лидеры, которые предлагают высококачественные составы практически для любых автомобилей, включая рассматриваемый сегодня полноприводный внедорожник. Но единственной их проблемой может оказаться высокая стоимость. Если такая возможность есть, то в двигатель «Нивы 21214» стоит заливать масла таких производителей:

Shell;
Mobil;
Xado;
Лукойл.

Если вы хотите использовать что-то более доступное, но при этом не рисковать в плане качества и эффективности работы смазочных жидкостей для двигателя, тогда обратите внимание на таких производителей:

ZIC;
Castrol;
Valvoline;
Kixx.

Они рекомендованы многими специалистами, поскольку хорошо себя показывают на практике. Главное, выбирать те составы для «Нивы 21214», которые соответствуют физико-химическим спецификациям, необходимым для её силового агрегата.

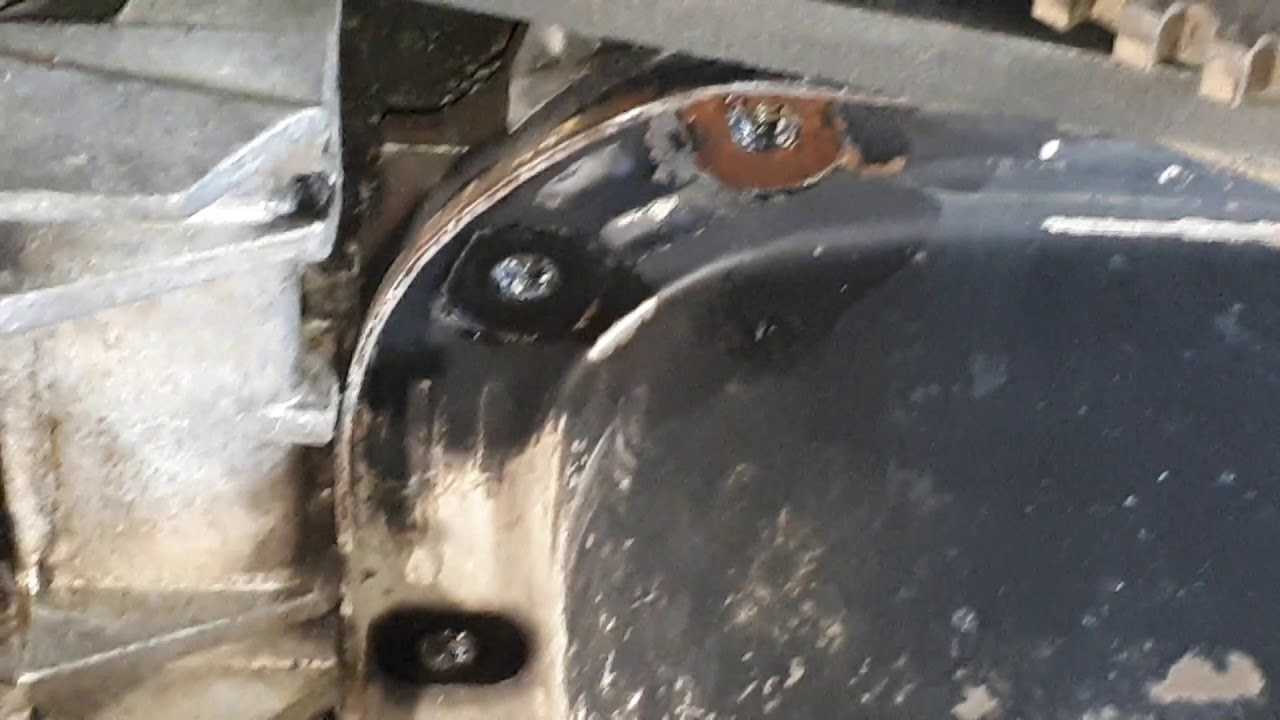

Замена прокладки поддона ваз 21214

Внутренний объем мотора бывает герметичен. Поддон картера – съемная деталь, размещенная снизу силовой установки. Практически — это расходная емкость для моторного масла. Если Этот расхожий слух элемент подтекает – количество масла уменьшится, и будет нарушена система смазки. Последствия как правило бывают очень грустными – дорогостоящий ремонт изношенного, а экономию и заклинившего мотора.

Предпосылки подтекания масла из поддона:

ВАЗ 2121 часто употребляется на бездорожье, не исключено касание дном мотора грунта. Это экстремальная ситуация, которая приводит к пробоине.Также при ударе поддоном о землю, деформируется посадочная плоскость. По причине такового повреждения нередко рвется прокладка, обеспечивающая плотность.Деформация картера от перегрева. Если размеры повреждения превосходят толщину прокладки – масло начинает вытекать из мотора.Лишная затяжка болтов крепления приводит к разрушению прокладки.Другая сторона – недостающий момент затяжки. При обнаружении течи, затяните крепежные болты.Очевидное разрушения от старости либо низкое качество заводской детали.Если протяжка не посодействовала – предстоит легкий процесс подмены.

Как без помощи других поменять прокладку поддона

Единственное условие – наличие ямы в гараже, по другому эстакады. Невзирая на высочайший клиренс, подмена в районе земли невозможна.Слейте отработанное масло. Для этой цели вам машина прогревается, потом нужно подождать до 10 минут, пока жидкость соберется на деньке поддона.

Принципиально! Примите меры против попадания жаркой воды на тело. После отворачивания сливной пробки, мощная струя разбрызгивает масло во нашему клиенту остается стороны. Чтоб поменять прокладку – придется приподнять агрегат на 15-30 см. Ослабляем крепления обеих резиновых подушек мотора и откручиваем редуктор от креплений фронтального моста и мотора.

Устанавливаем под движок домкрат, и поднимаем высотой хода болтов опорных подушек.

Читайте:

В образовавшийся зазор устанавливаем ограничительные проставки – подходят из дерева бруски.

Это делается для безопасности – домкрат может в один момент сложиться, тогда и подмена прокладки обернется травмой. Отворачиваем болты крепления поддона. Не поочередно по кругу, а накрест, для равномерного снятия напряжения с корпуса.

Поддон на НИВЕ 21214 достаточно тяжкий, перед откручиванием последней пары болтов придерживаете корпус, иначе говоря попросите о таком шаге ассистента.

Осторожным движением вниз и вперед, извлеките деталь из-под моторного места. На деньке вам больше понравятся масло, не пролейте его на одежку

Внимание! Из полости картера вниз опускается маслоприемник с фильтрующей сетью. Не повредите Данный узел при демонтаже

Пользуясь случаем, проводим осмотр и дефектовку внутренней полости картера. Очистите видимые детали не ворсистой тряпкой, смоченной маслом. Соскоблите с привалочной плоскости картера остатки старенькой прокладки. Помойте поддон керосином и проверьте геометрию не знакомых креплений. Для этой цели укладываем корпус ввысь ногами на ровненькую поверхность – к примеру, стекло. Если имеется деформация – запчасть придется поменять. Мелкие сколы и повреждения шлифуются. Установите новейшую прокладку, за ранее смочив поверхность моторным маслом. Применение герметиков не нужно, лохмотья с течением времени попадут в полость картера. Аккуратненько заведите поддон (не повредив маслоприемник) под картер, прихватите 4-мя болтами накрест.Зажмите нашему клиенту остается болты, соблюдая момент затяжки, обозначенный в аннотации к автомобилю.

Снова приподнимите движок, извлеките проставки, и опустите на подушки. Затяните болты опор. Закрепите редуктор. На этом деле процедура подмены прокладки завершена. Остается закрутить сливную пробку и залить свежее масло. Сделайте пробную поездку и проверьте отсутствие подтеканий из-под картера.

Периодичность замены, какое масло заливать

По регламенту производителя, сервисные замены моторного масла на Нива 2121 и других модификациях проводятся через 10000 километров пробега или с интервалом 1 год. Но некоторые владельцы автомобилей считают этот интервал немного завышенным, рекомендуя при этом его сократить с учетом условий эксплуатации.

На заводе, в модели Нива заливают масло от разных поставщиков. Чаще всего это Petro-Canada Supreme 10W-40 либо Lukoil Genesis Advanced 10W-40. Но для точной информации, что залито с завода именно в ваш автомобиль, стоит обратиться в систему обратной связи ПАО «АВТОВАЗ». При обращении необходимо указать год и месяц выпуска авто.

В качестве смазывающей жидкости можно использовать продукты других производителей

Рекомендуется в выборе обратить внимание на полусинтетику с вязкостью 10W-40. Наибольшую популярность у владельцев модели, получили следующие моторные масла:

Lada Professional 10W-40
Shell Helix HX7 10W-40
Total Quartz 7000 10W-40

При использовании данного автомобиля зимой, следует подбирать масло с учетом климатической зоны, а также рекомендации автоВАЗа. Вязкость 5W-40 позволит эксплуатировать машину до -30°С, а 0W-40 до -35°С.

Сколько масла в системе смазки двигателя, таблица объема

Модель	Объем двигателя	Маркировка мотора	Сколько литров масла в системе	Оригинальное масло / заливаемое на заводе
Нива (Лада ВАЗ 21214, 21213, 2121, 2131)	бензин 1.8	ВАЗ-2130	3.75	Lada Professional 10W-40 / Petro-Canada Supreme 10W-40
бензин 1.7	ВАЗ-21214
ВАЗ-21213
бензин 1.6	ВАЗ-2121
ВАЗ-2106
