Как устроен глушитель автомобиля

Особенности устройства системы

Строение системы выведения отработанных газов имеет схожую структуру на всех автомобилях отечественного производства. Одним из таких примеров является ВАЗ 2109.

Выхлопная система рассматриваемого автомобиля подразумевает следующее строение:

• Труба приемного типа. В полость трубы монтирован зонд специального назначения. В область возможностей устройства входит обработка состава выделяемых газов, что позволяет проводить анализ смеси, используемой в качестве горючей жидкости и, согласно поступающим данным, осуществлять необходимые изменения, что подразумевает контроль качества жидкости;
• После приемной трубы монтируется каталитический нейтрализатор. В основу функций данного элемента входит очистка газовой смеси от вредных элементов, что является главной задачей системы выведения;
• Дополнительный глушитель. Фиксация данного элемента осуществляется с помощью хомута. Место его крепления располагается на каталитическом нейтрализаторе. Дополнительный глушитель устанавливается с целью снижения показателей образуемых звуковых волн;
• Основной глушитель. Данный элемент закрепляется на дополнительном глушителе с помощью идентичного хомута. Его функция сопоставима с функцией дополнительного глушителя.

Обращая внимание на выхлопную систему нового автомобиля ВАЗ 2109, то можно заметить что она установлена на резиновых крепежных подвесах, вкрученных в дно

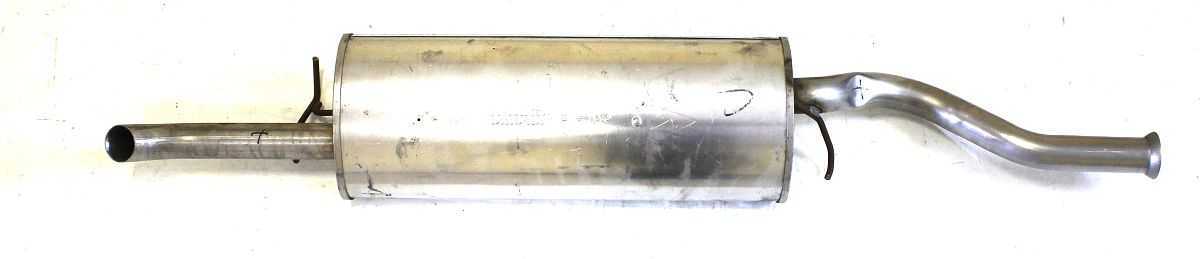

Основной глушитель — устройство и разновидности

Элемент заводского изготовления делается из тугоплавкой «чёрной» стали и покрывается слоем антикоррозионной краски. Деталь состоит из 3 частей:

• передний патрубок, изогнутый для обхода заднего моста;
• трёхкамерный бачок глушителя с системой перегородок и трубок внутри;
• выходной патрубок с кронштейном под крепление резиновой подушки.

Оригинальные глушители «Жигулей» делаются из тугоплавкой стали с антикоррозионной защитой

Продающиеся нынче глушители для «классики» не отличаются надёжностью — запчасти нередко делаются из второсортного металла и прогорают спустя 15—25 тыс. км пробега. Выявить некачественную деталь при покупке довольно сложно, единственный способ — визуально проверить качество сварных швов.

Помимо заводской версии, на ВАЗ 2104 можно установить другие виды глушителей:

• элемент, полностью сваренный из нержавеющей стали;
• спортивный (прямоточный) вариант;
• самодельная секция с бачком круглой формы, сделанным из тонкостенной железной трубы.

Заводской прямоток внешне отличается формой корпуса, термостойким чёрным покрытием и декоративной насадкой вместо обычной трубы

Выпускной элемент из нержавейки обойдётся в 2—3 раза дороже заводской детали, зато способен отработать до 100 тыс. км. Я убедился в этом лично, когда купил и поставил нержавеющую выхлопную систему на свой ВАЗ 2106 — конструкция идентична выпускному тракту «четвёрки». О прогарах трубы благополучно забыл на несколько лет.

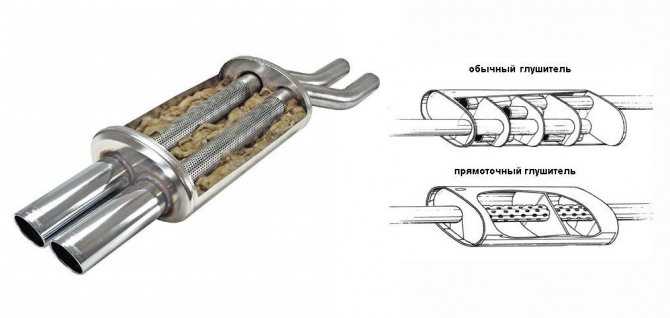

Прямоточная разновидность глушителя отличается от штатной детали принципом работы. Газы проходят через перфорированную трубу и не меняют направление движения, сопротивление секции равно нулю. Результат: двигателю легче «дышать», но шум подавляется хуже — работа мотора сопровождается рокочущим звуком.

Главное отличие прямотока — минимальное сопротивление прохождению газов, что дает прибавку 3—5 л. с. к мощности двигателя

Если вы «дружите» со сварочным аппаратом, заводской вариант глушителя можно доработать либо изготовить элемент с нуля. В самодельных изделиях реализуется принцип прямотока, поскольку сварить плоский бачок с перегородками значительно сложнее — проще купить готовую деталь. Как своими руками сделать основной глушитель:

1. Подберите трубы для внешнего кожуха и прямоточного канала. В качестве бачка можно применить круглый глушитель от «Таврии», изогнутый передний патрубок взять со старой секции от «Жигулей».

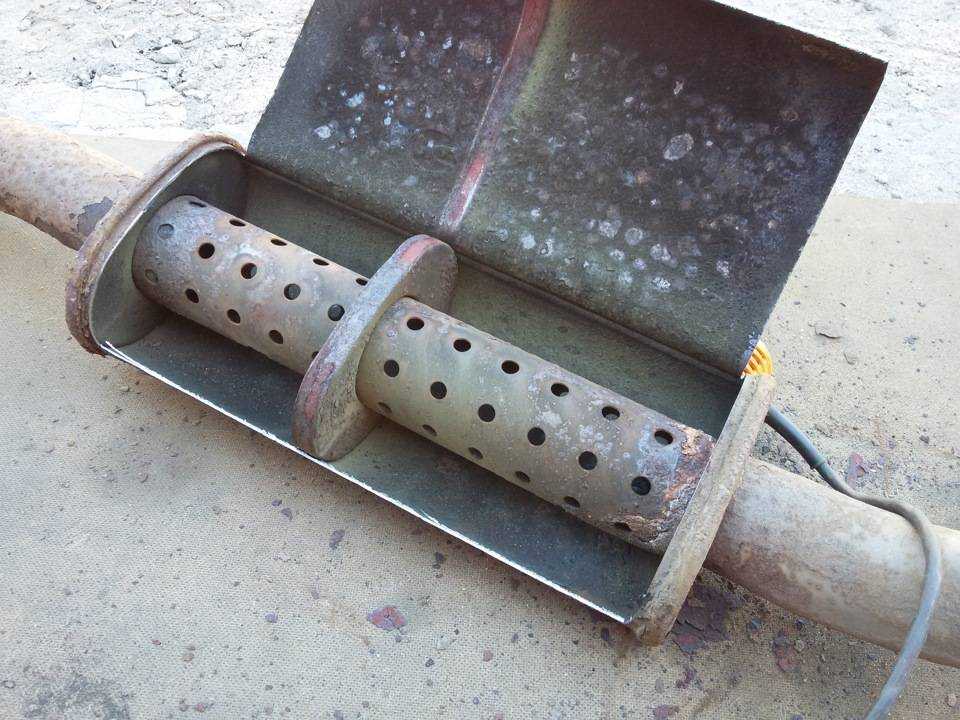

2. Изготовьте внутреннюю перфорированную трубу, просверлив отверстия Ø5—6 мм и сделав сквозные прорези тонким кругом по металлу.

   Перфорация в виде отверстий и прорезей выполняется для прохождения и дальнейшего поглощения звуковых колебаний

3. Вставьте трубу в кожух, приварите торцевые крышки и наружные присоединительные патрубки.
4. Полость между корпусом бачка и прямоточным каналом набейте негорючей каолиновой ватой или базальтовым волокном.

   В качестве поглотителя шума лучше использовать негорючую каолиновую вату или базальтовое волокно

5. Герметично прикрепите сваркой крышку кожуха и установите 3 проушины для резиновых подвесов.

Завершающий этап изготовления — окрашивание детали термостойким составом. После установки любого глушителя — заводского или самодельного — выступающий конец трубы можно облагородить с помощью декоративной насадки, фиксирующейся снаружи стопорным винтом.

Из каких материалов изготавливаются

Глушители всех типов могут изготавливаться из:

1. Нержавеющей стали;
2. Алюминизированной (сплав алюминия со сталью);
3. Обычной черной стали.

Из нержавеющей стали изделие может прослужить, при активной эксплуатации автомобиля, от 6 до 10 лет, так как наименее подвержено коррозии.

Реализуются на рынке в высоком диапазоне цен, их большой плюс – не смотря на высокую цену, выпускаются массово и можно подобрать к большинству марок автомобилей.

Из алюминизированной стали изделия реализуются в среднем диапазоне цен, они тоже достаточно прочные, но их трудно подобрать к конкретной марке авто, так как выбор на рынке не велик (выпускают только несколько компаний).

В гаражных условиях такой глушитель сделать проблематично. Основное преимущество – большой срок службы до 6 лет, мало подвержены коррозии.

Изделия из черной стали выпускаются массово, так как самые дешевые. Их можно сделать и гаражных условиях для любой марки авто, но вот служить они будут 3, максимум 5 лет, дальше агрессивная среда и ржавчина сделают свое черное дело.

Замена резонатора на ваз 2110

Вероятно, очень многим читателям довелось увидеть проезжающий мимо них по дороге ревущий автомобиль. Иногда это явление вызвано установкой владельцем авто псевдоспортивного прямоточного глушителя, но чаще всего проблема кроется в неисправности резонатора. Что такое резонатор глушителя, мы узнаем ниже

Резонатор является важной частью выпускной системы. Конструктивно он – полость, разделенная на несколько камер. Через них проходит труба, в которой проделаны отверстия

Проходя сквозь них, поток отработавших газов разделяется, что помогает подавлять звуковые волны, и в итоге шум от выхлопа снижается

Через них проходит труба, в которой проделаны отверстия. Проходя сквозь них, поток отработавших газов разделяется, что помогает подавлять звуковые волны, и в итоге шум от выхлопа снижается.

Поскольку все элементы глушителя подвергаются серьезным тепловым нагрузкам (температура отработавших газов превышает 600-650°С), то служат они не очень долго. Так как резонатор неремонтопригоден, в случае неисправности его нужно менять на новый. Сегодня мы расскажем об этой процедуре на примере автомобиля ВАЗ-2107.

Где находится резонатор и когда его нужно менять?

Резонатор устанавливается под днищем машины, между приемной трубой и задней частью глушителя. Если говорить конкретно о «семерке», то ниже приведена соответствующая фотография (синяя стрелка показывает на резонатор). Следует заметить, что некоторые резонаторы имеют конструкцию из 2-х частей. Первая из них представляет собой обычную деталь, а вторая заполнена шумоизоляционным материалом, в результате чего выхлоп становится гораздо тише. Но на ВАЗ-2107 ставится простой, односекционный, резонатор.

Как правило, замена этой детали происходит по факту ее поломки. Симптомы невозможно ни с чем спутать: вы услышите характерный рев и, возможно, почуете запах выхлопных газов в салоне. Это будет означать, что в корпусе резонатора образовалось отверстие, и его пора менять.

При покупке нового резонатора следует отдать предпочтение не обыкновенным запчастям, которые сделаны из алюминия, а их аналогам из нержавеющий стали. Хотя они и стоят заметно дороже, но и служат несравненно дольше. Также попробуйте проверить деталь, постучав по ней: если звук глухой, у резонатора довольно толстые стенки, и это хорошо. Звонкий звук говорит об обратном: от покупки лучше отказаться.

Инструменты и материалы

Для снятия/установки резонатора вам понадобятся:

• 2 гаечных (рожковых или накидных, без разницы) ключа на 13;
• Плоская отвертка;
• Газовый ключ и WD-40 (использовать их необязательно, но порой соединения намертво Закисают, в результате чего резонатор не получается отсоединить от других элементов выпуска вручную. Вот в таком случае вам они и пригодятся);
• Новый резонатор.

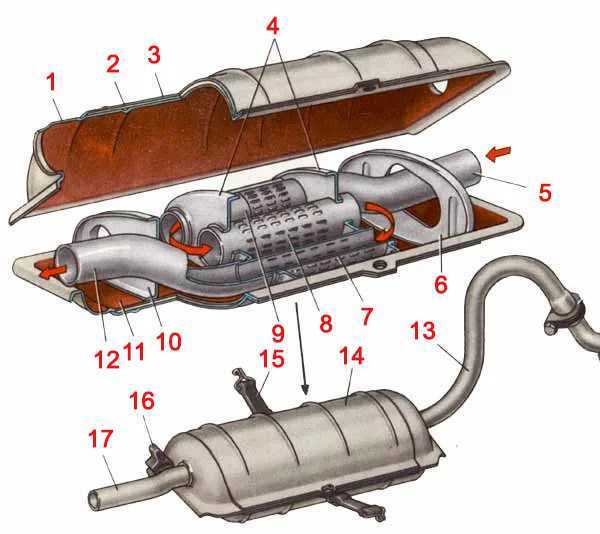

Устройство глушителя (схема)

Частично устройство глушителя было уже рассмотрено, теперь больше углубимся в тему.

Вы уже, наверное, поняли, что отличительных особенностей у глушителей много, нет устройств с одинаковой конструкцией, каждый производитель вносить свои новшества, чтобы улучшить конструкцию своего детища.

Основная цель – максимально уменьшить звук без потери мощности двигателя.

В обычном серийном автомобиле глушитель забирает от 5 до 7 % мощности. Чтобы добиться абсолютной тишины, нужно либо наращивать, либо устанавливать дополнительное устройство с резонатором, а это заберет еще от 5 до 7 % мощности. В сумме получается 10 – 15 %, которые никто терять не хочет.

Т.е. оказывается не так просто сделать идеальный глушитель, чтобы и шума было мало и мощность не терялась.

В большей мере на конструкцию изделия влияют:

1. Объем двигателя;
2. Тюнинговый или обычный мотор установлен;
3. Марка автомобиля и его назначение (спортивный или обычный);
4. Кто производитель.

Классический глушитель у большинства автомобилей состоит из:

1. Входной и выходной труб;
2. Внутренних труб;
3. От двух и более расширительных камер;
4. Внутренних перегородок;
5. Резонатора Гельмгольца.

Звук, попадающий во внутрь устройства через входную трубу, отражается от стенок и проделывает путь более 1 км постоянно ослабевая.

Резонатор же служит для того, чтобы ослабить самую мощную составляющую звуковой волны, с которой не справляется обычный лабиринт.

Камеры в глушителе имею разный размер потому что длина звуковых волн тоже разная.

Входная труба, как правило, имеет дырочки и считается рассеивающей, так как попадая в нее звук частично рассеивается в первой камере.

Волны хаотичное перемещаются в пространстве отражаясь от стенок и постоянно теряют энергию. Это происходит за счет силы трения о молекулы воздуха.

Чем большая часть волны остается в первой камере, тем больше происходит ослабевание волны.

Оставшиеся волны проходя во вторую рассеивающую камеру при этом им не просто перейти из узкой трубы в открытое пространство так как по закону акустики звуковая волна как бы сталкивается со стеной из воздуха.

Часть волны не в состоянии попасть во вторую камеру и отражается назад от границы раздела сред и частично поглощает встречный поток.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как работает система автоматической парковки Park Assist

Те же волны, которые смогли попасть во вторую камеру, беспорядочно отражаются от стенок поглощая друг друга и теряют энергию при трении о воздух.

Но главная составляющая звуковой волны проходит дальше и попадает в резонатор Гельмгольца.

Звуковой волне снова приходится выходить из узкого пространства в свободную камеру, и она как бы давит на воздух в резонаторе создавая воздушные колебания.

Таким образом создается обратная звуковая волна, имеющая ту же частоту, что и исходная. Они сталкиваются и разрушают друг друга.

Часть волн, оставшихся во второй камере, попадает в еще одну трубу и переправляются в третью камеру.

Там снова происходит потеря звука на трении об воздух, и лишь после этого ослабленная волна попадет в выходную трубу, а оттуда наружу.

Вышел из строя глушитель автомобиля, что делать

Бывают ситуации, когда глушитель прогорел или даже отвалился. В этом случае есть два варианта:

• выполняется замена глушителя ВАЗ 2109;
• ремонтируется старый.

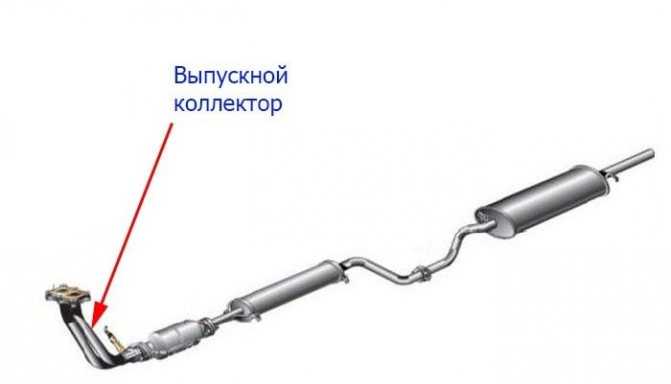

Общий вид системы отвода выхлопных газов

Позиции: 1- приемная труба; 2 – резонатор; 3 – основной глушитель.

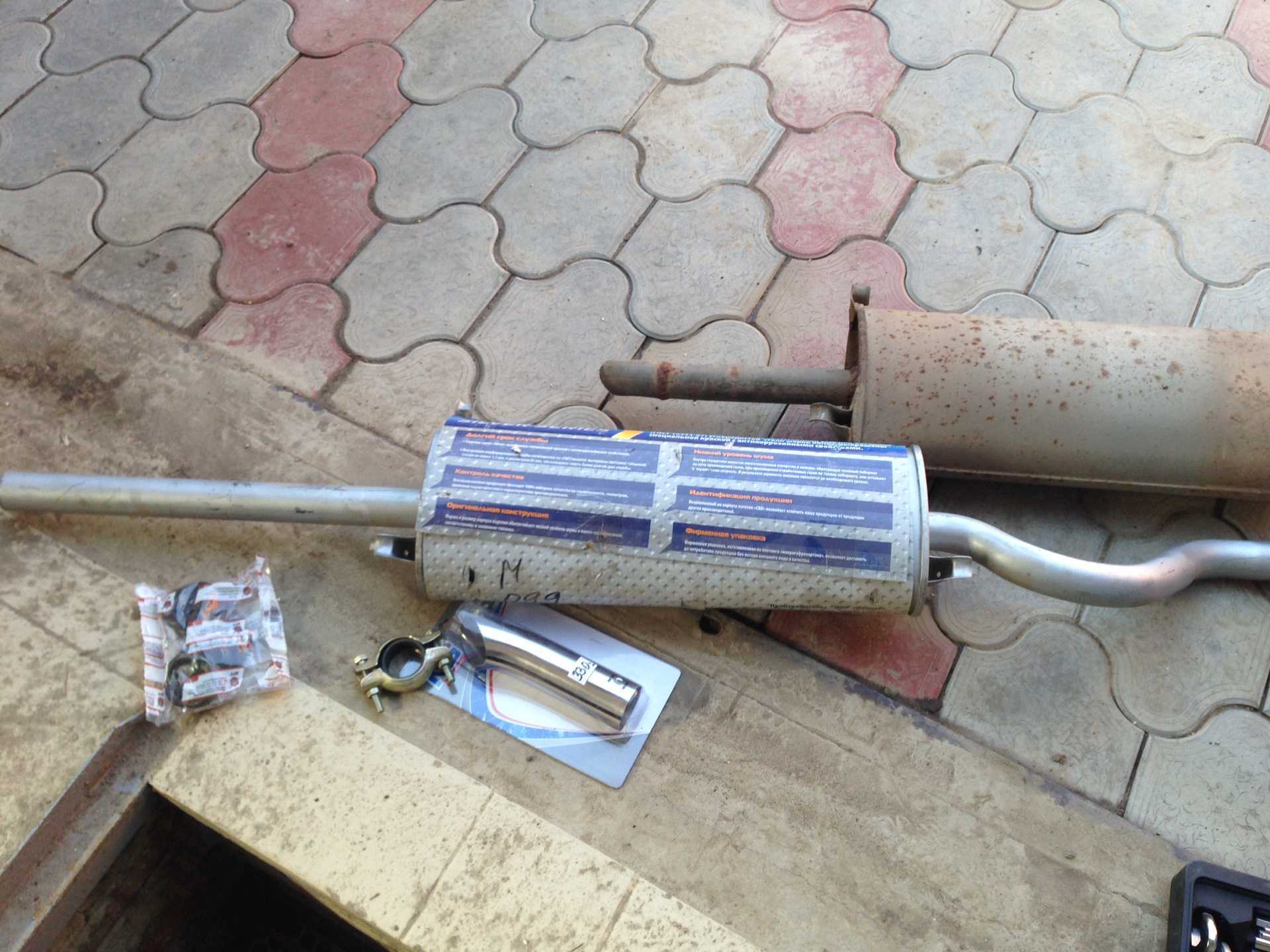

Установка нового глушителя

Работы выполняются на эстакаде или смотровой яме. Перед заменой элементов системы отвода выхлопных газов необходимо автомобиль зафиксировать упорными брусками, установив их под задние колеса. Для замены глушителя понадобятся:

• новый глушитель;
• жидкость для разъедания накипи на соединительном крепеже WD40;
• ключи на «13» — два штуки;
• удлинитель для ключа.

Порядок, в котором выполняется замена глушителя на ВАЗ 2109:

• Отворачиваются гайки, крепящие к трубе резонатора хомут трубы глушителя.
• Снимается хомут.
• Разъединяется труба и удаляется уплотнительное кольцо.
• Снимаются резиновые подвесные подушки. Для этого глушитель необходимо приподнять.
• Глушитель опускается на землю и вытаскивается из-под автомобиля.
• В обратной последовательности, с которой снимался старый глушитель, устанавливается новый.

Как самостоятельно заменить глушитель хорошо видно на видео.

Установка нового резонатор

Итак:

• От приемной трубы отсоединяется труба резонатора после ослабления затяжки хомута.
• Снимается с резиновых подушек при поднимании устройства кверху.
• В обратной последовательности, с которой снимался старый резонатор, устанавливается новый.
• Под днищем автомобиля откручиваются гайки крепящие приемную трубу к кронштейну. Отворачиваются болты крепящие кронштейн к кузову автомобиля, который затем снимается.

Установка новой приемной трубы

Отсоединение кронштейна от кузова

• Приемная труба освобождается от крепления к выпускному коллектору.
• Разъединяется приемная труба глушителя от трубы резонатора.
• Вынимается уплотнительное кольцо.

Снятие уплотнительного кольца

• Снимается приемная труба глушителя.
• Приемная труба глушителя устанавливается в обратном порядке снятию. Момент затяжки гаек крепления трубы к коллектору составляет от 2,1 до 2,6 кгс/м.

Когда выполняется демонтаж и установка нового глушителя хорошо видны места, откуда вытекает охлаждающая жидкость. Это могут быть пришедшие в негодность, ржавые заглушки. В этом случае необходимо, чтобы была произведена замена заглушек ВАЗ 2109. Наиболее подвержены износу детали двигателя. Поэтому в первую очередь нужна замена заглушек на блоке цилиндров ваз 2109.

Это интересно: Диагностика неисправностей и ремонт топливных форсунок своими руками

Замена резонатора Ваз 2109

Основания проведения работы Замена резонатора Ваз 2108 2109 21099 нужна, если: — Во время работы двигателя автомобиля выхлопная система не подавляет звук выхлопных газов. То есть, когда машина издает слишком громкий шум при работе, значит в выхлопной системе проблемы. Не всегда если заметно повысилась громкость работы автомобиля это означает выход из строя резонатора. Это могут как штаны, так и глушитель. Выявляется это визуальным осмотром. Машина загоняется на эстакаду, ставится на ручник и заводится двигатель. При этом под автомобилем будет очень хорошо видно и слышно куда прорываются выхлопные газы.Чтобы еще лучше сделать диагностику можно попросить товарища заткнуть выхлопную трубу, при этом все выхлопные газы пойдут через прогоревшее место выхлопной системы.

Резонатор Ваз 2109

Инструмент, необходимый для ремонта Для того, чтобы заменить резонатор необходим следующий инструмент: 1) Два ключа на 13. Один из них рожковый, второй — накидной или головка на 13. 2) Плоскогубцы. 3) Прямая отвертка. 4) wd-40 5) Графитовая смазка. Замена резонатора. 1) Необходимо открутить хомут соединяющий резонатор с приемной трубой выходного коллектора (штанами).

Откручиваем хомут резонатора

2) Откручиваем хомут, соединяющий резонатор с глушителем. Для этого также откручиваем два болта, стягивающие половинки хомута между собой. Делается это с помощью двух ключей на 13. 3) Когда хомуты сняты, вынимаем металлические соединительные кольца между трубами штаны-резонатор, резонатор-глушитель. 4) Снимаем резонатор с резинок и вынимаем его из-под машины.

Резонатор Ваз 2109 прогорел

На картинке хорошо видно, что данный резонатор давно пора было выкинуть на помойку. Сначала казалось, что он только немного прогорел, но после простукивания молотком оказалось, что выгорела вся средняя часть резонатора. Также прогорел металл в соединении бочонка с трубами, причем с двух сторон.

Резонатор Ваз 2109 подрезан

Сначала были мысли его как-то заварить, но потом все таки решил, что лучше купить новый, чем ездить на таком г..не. Цена резонатора может быть очень разной. Самые дешевые стартуют от ценника порядка 15$. Получше стоят около 20-30. Слышал о глушителях из нержавеющей стали, но на девятку таких не встречал. Ну и сразу понятно , что за качество ценник будет соответствующий. Некоторые водители придерживаются мнения, что если прогорел какой-то один из узлов, то надо менять всю выхлопную систему: штаны, резонатор, глушитель. С одной стороны такое решение действительно заставит забыть о проблемах с выхлопной системой лет на пять точно. Однако обратная сторона — деньги. Замена трех узлов стоит в три раза дороже чем одного. А машина явно не из дорогих, и ездят на ней люди далеко не богатые и тоже не от хорошей жизни. Поэтому, когда прогорел у меня глушитель — я купил глушитель, прогорел резонатор через два года — купил резонатор. Работа по замене несложная и делается быстро, поэтому я считаю, что поступил правильно. 5) Теперь необходимо подвесить на резинки новый резонатор.

Резонатор

6) После того как он подвешен смазываем графитовой смазкой кольца между трубами. Делается это для лучшей герметичности соединения и предотвращает пригорание металла между собой. 7) Затягиваем обратно хомуты, не забывая про wd-40, которой нужно было пользоваться еще при их снятии. Брызгая wd-кой болты и гайки очищаются от коррозии и грязи, облегчают затяжку гаек

На что обратить внимание — Состояние резинок, на которых подвешен резонатор. Если на них есть трещины, или они уже порваны — их нужно поменять

— Резинки можно еще и неправильно повесить, тогда резонатор будет с них спадать. — Убедитесь, что глушитель также нормально подвешен и не касается кузова автомобиля. Очень часто после замены резонатора глушитель начинает тереться о раму или о бензобак. Это может быть из-за того что резонатор соскакивает с резинок или подвешен слишком низко. Либо при затяжке хомута глушитель повернулся на определенный угол и теперь трется.

Устройство глушителя на ВАЗ 2108 и 2109

Сразу следует отметить, что глушители автомобилей ВАЗ 2108 и ВАЗ 2109 практически не отличаются друг от друга по конструкции. Единственным отличием являются размеры: выхлопная труба на «девятке» на 8 см длиннее.

Глушитель на ВАЗ 2109, корпус выполнен из нержавеющей стали

Глушитель на автомобилях ВАЗ 2109 и 2109 состоит из двух частей:

• глушитель основной;
• глушитель дополнительный (он же резонатор).

Корпус главного глушителя имеет форму трубы овального сечения и выполнен из легированной стали. В корпусе есть ряд перегородок, образующих резонаторные отсеки. Там же присутствуют два выхлопных патрубка (выпускной и впускной) и главная выхлопная труба. Все эти элементы соединены с помощью завальцовки. Точечная сварка в подобных устройствах практически не применяется, чтобы не снижать их коррозионную стойкость.

Устройство глушителя для ВАЗ 2109 практически на отличается от глушителя ВАЗ 2108

Корпус резонатора представляет собой трубу круглого сечения с алюминиевым покрытием. Внутри располагается ещё одна труба с отверстиями, на концах которой есть крепёжные фланцы. С их помощью резонатор подключается к газоприёмнику автомобиля.

Виды автомобильных глушителей

Современные глушители делятся на три вида: диссипативные, реактивные и комбинированные.

В свою очередь вышеперечисленные виды делятся на два типа: прямоточные и лабиринтные.

Диссипативные (поглощающий).

Относятся к типу прямоточных глушителей и имеют не сложную конструкцию.

Состоят из:

1. Корпуса;
2. Перфорированной трубы;
3. Впускного и выпускного патрубков;
4. Специального жаропрочного звукопоглощающего наполнителя;
5. Стальной сетки;
6. Все это соединяется цельносварными стыками.

Принцип работы прост – создающие звук выхлопные газы попадают из перфорированной трубы в камеру где поглощаются жаропрочным звукопоглощающим материалом в результате чего энергия звуковых колебаний преобразуются в тепловую энергию. Часто в качестве такого материала используется минеральная вата, металлическая стружка, стекловата.

Преимуществом такого глушителя является то, что, в зависимости от конструкции, он позволяет увеличить мощность двигателя на 5 – 7%, ведь сопротивление для выхода отработанных газов практически отсутствует.

Недостаток – повышенная шумность, поэтому такие изделия прежде всего являются тюнинговыми и редко используются на обычных автомобилях, как правило, только на спортивных.

Конструктивно поглощающие глушители могу быть:

1. Стронгеры или «louvered core glasspack». Представляют из собой трубу с выдавленными вовнутрь лепестками металла. Считаются мало эффективными в плане продувки и используются редко. Ошибочно ставятся вместо катализатора.
2. С внутренним диффузором. Не дорогие изделия имеющие свои плюсы и минусы. В плане снижения шумности они эффективнее других аналогов, но вот в плане продувки наоборот. Единственный ощутимый здесь плюс – низкая цена.
3. С перфорированными конусами имеющие разную длину — относиться к комбинированному решению. Конуса ввариваются в основную перфорированную трубу благодаря чему значительно снижается шумность и при этом проток газов вполне удовлетворяет многих.

Реактивные.

Принцип работы таких глушителей основан на эффекте гашения отражаемых волн друг друга, что и приводит к снижению шумности.

В данной конструкции наполняющий материал не предусмотрен, вместо этого в корпус ввариваются дополнительные трубы, камеры и перегородки хаотично отражаясь от которых звуковые волны гасятся.

Но такие глушители редко можно встретить на тюнинговых и спортивных автомобилях, так как их конструкция не позволяет добиться хороших результатов в плане аэродинамичности, причина — большая турбулентность выхлопных газов.

Также в плане проектирования реактивные аналоги сложны поэтому в основном изготавливаются в заводских условиях.

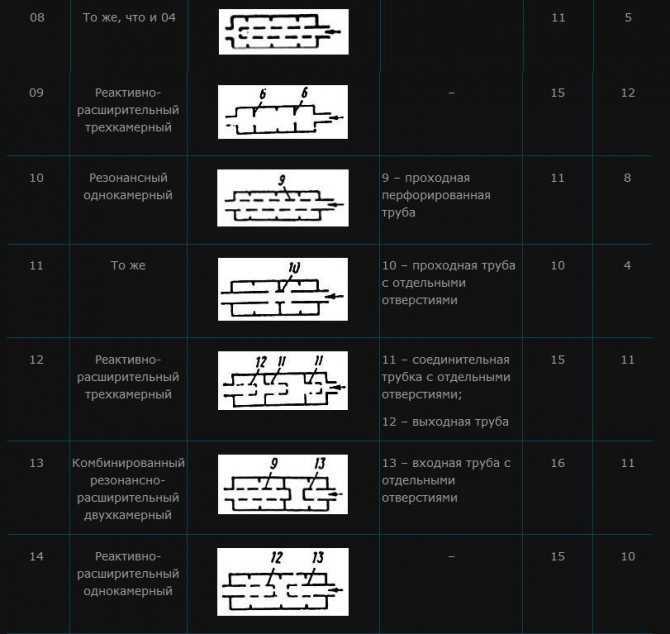

Схемы и краткие характеристики реактивных глушителей представлены ниже.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Все про DPF фильтр, устройство и принцип работы, как почистить

Комбинированные.

В данном виде воплощены конструкторские решения от реактивных и диссипативных глушителей. Для примера можно взять устройства с перфорированными конусами (смотрите выше).

Обладают хорошей КПД в плане понижения шумности, но вот в плане протока газов тут показатели низкие.

Сборка двойного глушителя на ВАЗ 2109

Прежде чем описывать процесс сборки двойного глушителя, хотелось бы отметить, что для успешного проведения такой сборки водителю необходимо уметь работать со сварочным аппаратом. Если таких навыков нет, намного проще будет купить готовый двойной глушитель на ВАЗ 2109 в специализированном магазине.

Последовательность сборки двойного глушителя

Чтобы смонтировать глушитель, соблюдайте последовательность операций:

1. Глушитель снимается с автомобиля в соответствии с инструкцией, представленной выше.
2. Сбоку в корпусе глушителя аккуратно вырезается отверстие для трубы диаметром 5 см. Затем верхняя часть корпуса глушителя аккуратно срезается, все резонаторные перегородки извлекаются. На их место устанавливается перфорированная металлическая сетка, скрученная в трубку.
3. Труба вставляется в корпус и приваривается к нему. Её конец вставляется в скрученную перфорированную сетку, в которой предварительно прорезается отверстие. Этот конец приваривается к сетке.
4. К штатным патрубкам глушителя приваривается пара трубок Г-образной формы.
5. Для тепло- и звукоизоляции вся конструкция заливается стекловатой.
6. Ранее срезанная верхняя часть корпуса глушителя устанавливается на место и приваривается. Получившаяся конструкция представлена на фото ниже.
7. Теперь двойной глушитель устанавливается на автомобиль.

Замена глушителя не представляет особой проблемы даже для водителя-новичка. Всё, что для этого нужно — смотровая яма, пара ключей и немного терпения. А вот ремонт этого устройства практически всегда связан со сварочными работами. И если подобного навыка у автовладельца нет, тогда без помощи квалифицированных автомехаников обойтись не удастся.

Наиболее распространенной проблемой с выхлопной системой ВАЗ 2109-2108 является прогорание глушителя и случается это нередко даже после 50 000 км пробега. Здесь в первую очередь все зависит от качества стали, из которой он изготовлен. Заводской, как правило, ходит гораздо дольше, чем установленные после, так как качество оригинальных деталей несколько выше. Если глушитель вашей машины прогорел, то его необходимо менять.

Конечно, есть некоторые владельцы, которые пробуют варить места прогорания, но надолго таких «заплаток» явно не хватит, и рано или поздно все равно придется менять деталь на новую. Для этой работы понадобится следующий инструмент:

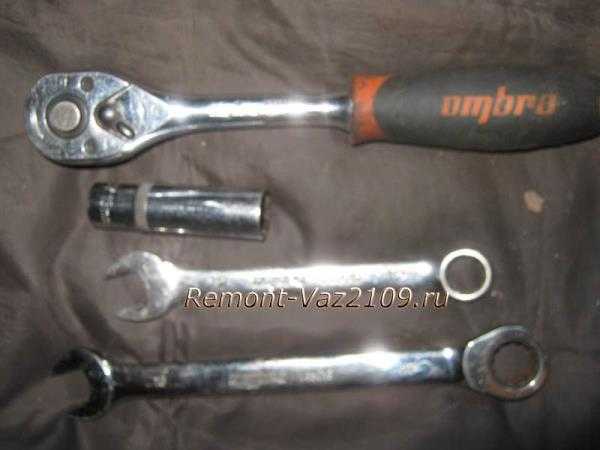

• головка глубокая на 13
• трещоточная рукоятка
• рожковый или накидной ключ на 12 или 13 (в зависимости от установленного болта крепления)

Итак, первым делом необходимо разъединить глушитель с резонатором, для чего нужно открутить стяжку хомута. Одним ключом удерживаем болт от проворачивания, а вторым откручиваем гайку:

Теперь можно разъединить хомут и тем самым отсоединить глушитель от резонатора:

Далее нужно снять глушитель с подвеса в передней его части, как показано наглядно на фото ниже:

И с задней части, где потребуется снять его с нескольких резиновых подвесов:

Теперь глушитель ничего не держит и его можно вынимать из под автомобиля:

В случае необходимости покупаем новый глушитель, цена которого на ВАЗ 2109-2108 составляет от 500 до 1000 рублей в зависимости от производителя и производим его замену. Установка выполняется в обратном снятию порядке.

Для замены глушителя на автомобиле ваз 2108 необходимо:

• Загоните авто на смотровую яму или эстакаду.
• Отверните гайку болта крепления хомута, соединяющего трубу глушителя с трубой резонатора. Снимите хомут.
• Разъедините трубы и снимите уплотнительное кольцо.
• Приподнимите корпус глушителя немного вверх и удерживая его в таком положение, снимаем резиновые подушки с кронштейнов.
• Снимаем глушитель.

Замена резонатора выхлопной системы на автомобиле ваз 2108 проводится идентично.

• Отворачиваем гайки болтов хомутов крепления трубы резонатора с трубой глушителя и приемной трубой. Снимите хомуты и уплотнительные кольца.
• Приподнимите резонатор немного вверх и снимите с кронштейнов резиновые подушки, удерживающие его в подвешенном состояние.

На этом ремонтные работы по снятию глушителя и резонатора ваз 2108 завершены. Произведите необходимые ремонтные работы или замену. Сборку проведите в обратной последовательности.

Источники

• http://vazweb.ru/desyatka/vyhlop/zamena-glushitelya-vaz-2109.html
• http://remont-vaz2109.ru/zamena-glushitelya-svoimi-silami/
• http://zubilovaz.ru/zamena-glushitelya-i-rezonatora-vaz-2108

Выхлопная система ВАЗ 2109 (карбюратор, инжектор): схема, устройство

Нередко владельцы ВАЗ-2109 интересуются, как устроена выхлопная система их автомобиля. Любопытство в данном случае далеко непраздное. Одни хотят заняться ремонтом и желают знать, что и как здесь устроено. Другие же задумались над таким вариантом, как тюнинг, то есть доработкой, например, установкой выхлопной системы Стингер. В любом случае, если вы хотите проделать данные работы самостоятельно, вам в первую очередь необходимо ознакомиться с особенностями конструкции. Ну и не стоит забывать об основном предназначении данной системы – вывод наружу отработанных газов и снижение шума. Соответственно, неправильное вмешательство может привести к неприятным последствиям.

Устройство выхлопной системы автомобиля ВАЗ-2109

Сразу стоит отметить, что ничего особо сложного здесь нет. По сути, выхлопная система «девятки» очень простая, без всяких электронных примочек, и ее вполне можно назвать классической. Соответственно, если вы решили заняться ремонтом или тюнингом, то никаких неожиданных проблем здесь не предвидится. Выхлопная система «девятки» состоит из:

• приемной трубы;
• катализатора;
• дополнительного и основного глушителей;
• выпускного коллектора.

Говоря о перечисленных выше компонентах, стоит пояснить их предназначение. В частности, внутри приемной трубы автомобилей с инжекторным двигателем находится лямбда-зонд. Он анализирует состав отработавшихгазов и одновременно с этим смеси, идущей в блок цилиндров. Сама труба четырьмя шпильками соединяется с выпускным коллектором, изготовленным из чугуна.

Благодаря установленному катализатору вредность выхлопа, выбрасываемого в атмосферу, сводится к минимуму. Ну и, наконец, глушители. Дополнительный (его еще называют резонатор) крепится с помощью специального узла к катализатору. Следует отметить, что данная схема применяется на автомобилях с инжекторным двигателем. На карбюраторных «девятках» дополнительный глушитель соединяется с основной трубой. Исключение здесь составляют лишь модели, отправлявшиеся на экспорт. На них также устанавливали катализатор.Задача резонатора заключается в том, чтобы брать на себя основной шум. Соответственно, звук на выходе будет уже не такой сильный. Ну и, наконец, основной глушитель. Именно его можно увидеть, заглянув под задний бампер вашего авто.

Основные проблемы с выхлопной системой ВАЗ-2109

Из-за упоминавшейся выше простоты конструкции ломаться здесь, по сути, нечему. Главными врагами выпускной системы ВАЗ-2109 можно назвать некачественное топливо и плохие дороги. В первом случае внутренности глушителя просто выгорают, в результате чего звук, издаваемый автомобилем, больше похож на рык. Такая же проблема, кстати, может возникнуть и с лямбда-зондом. Впрочем, здесь звук, издаваемый автомобилем, не изменится.Нередко из-за неисправной системы зажигания выходит из строя катализатор. Объясняется это просто. Не до конца сгоревший бензин попадает в достаточно большом количестве в катализатор. Уже там он догорает, спекая при этом керамику.

Даже если и придется столкнуться с необходимостью замены, ничего особо сложного здесь нет. Лучше всего выполнять такую работу, загнав автомобиль на яму или подъемник. Все элементы крепятся к кузову с помощью подвесов. Соединяются между собой они хомутами. Поэтому демонтировать проблемный узел и поставить на его место новый не составит особого труда. Да и набор инструментов в данном случае потребуется минимальный.

Единственное, о чем хотелось бы предупредить – так это о мерах предосторожности. Перед тем как приступать к работе, выждите некоторое время, чтобы все элементы системы остыли

Особое внимание здесь следует уделить катализатору. Все дело в том, что в процессе работы он нагревается до 600 градусов

Соответственно, катализатору требуется гораздо больше времени, чтобы остыть, чем глушителям или приемной трубе.

Устройство агрегатов ДААЗ

Деталь на автомобиле

Стандартный карбюратор состоит из следующих частей:

• механизм поддержания постоянного уровня топлива;
• система обеспечения пуска и прогрева двигателя;
• система холостого хода и переходной системы второй камеры;
• ускорительный насос;
• главная дозирующая система;
• система эконостата.

Большие и малые диффузоры карбюратора имеют некоторые отличия: на первичную камеру идет малый диффузор с маркировкой 3.5, а на вторичную — 4.5. Родной диффузор внутри имеет мембрану, которая предназначена для лучшего разделения смеси. Необходимо помнить, что на мембране выпускного канала всегда будут собираться капли топлива.

Производство карбюраторов типа ДААЗ 2105 и ДААЗ 2107, иногда именуемого «Озон», было освоено в 1979 году, когда советский автопром начал выпускать знаменитый ВАЗ-2105. Хотя автомобиль ВАЗ 2105 сейчас не изготавливается, карбюраторы этих моделей продолжают выпускать, их использование все еще актуально.

Отличия модели карбюратора 2105 от предыдущих семейств.

1. Автономная система холостого хода с двойным эмульсированием.
2. Наличие экономайзера принудительного холостого хода.
3. Имеется пневмопривод дроссельной заслонки вторичной камеры.
4. Работа от вакуума.
5. Наличие автомата пуска и прогрева двигателя.
