Подогреватель тосола, установка и проверка устройства

Виды

В зависимости от принципа действия обогреватели делятся на топливные, тепловые и электрические. Они также могут быть автономными и зависимыми.

Электрические

Электромодели зависимы и установлены в блоке цилиндров, питаются от электрической сети напряжением 220 вольт. Состоят из модуля управления с таймером, нагревательного элемента, элемента для подзарядки аккумулятора и вентилятора, направляющего горячий воздух в салон. Спиралевидный нагревательный элемент контактирует с теплоносителем, повышая его температуру до определенных значений.

Антифриз или тосол циркулирует естественным образом за счет конвекции. Сама система может быть модульной. В этом случае под капотом находится ТЭН, остальные модули разнесены более или менее произвольно. Устройство электрообогрева предельно просто: своеобразный кипятильник, который опускается в цилиндры блока, где и нагревает антифриз.

Такой прибор хорошо использовать в гараже или на оборудованной стоянке, так как для него требуется электрическая сеть. Нагрев обычно оставляют включенным на ночь, как только жидкость достигает оптимальной температуры, ТЭН отключается по таймеру. После остывания тосола он снова начинает работать.

Преимущества этого типа установок:

• Бесшумная работа
• Отсутствие вредных выбросов
• Возможность одновременной подзарядки аккумулятора
• Доступная цена.

Минусы:

• Зависимость от розетки и достаточно большое энергопотребление
• Нагревается дольше, чем автономные модели.

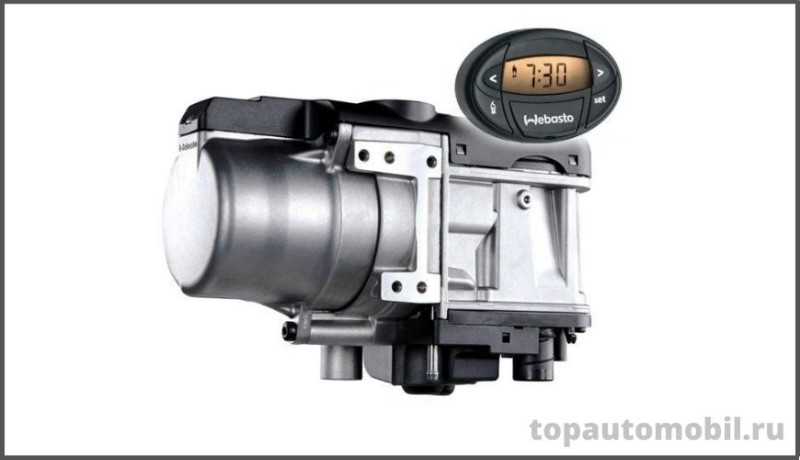

Автономные

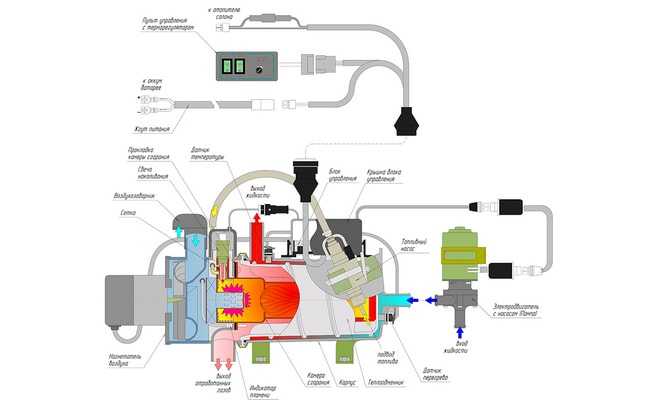

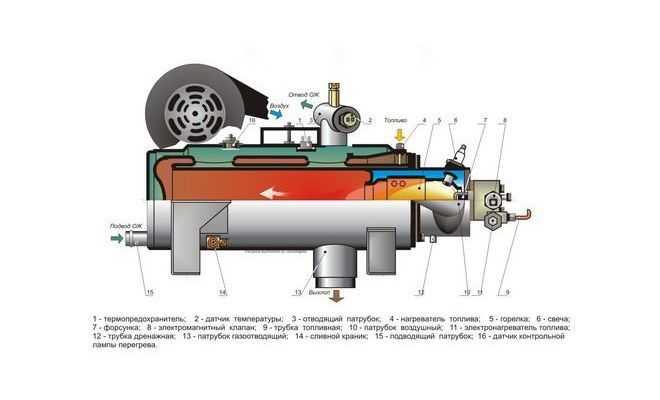

К автономным относятся обогреватели жидкостного и воздушного типа. Жидкостный механизм работает независимо от двигателя. По сути, это печка, работающая на бензине или дизельном топливе. Насос перекачивает топливо из бака в камеру сгорания, где образуется топливовоздушная смесь.

Система электрооборудования подключена к аккумулятору машины. Она нагревает жидкость охлаждения автомобиля, прокачивая антифриз через свой теплообменник. Тепло передается на движок и радиатор от штатной печки —  устройство состоит из котла и камеры сгорания, радиатора, комплекса трубок для подачи топлива, насосов для подкачки бензина (солярки) и ОЖ, термореле и блока управления.

Как только температура тосола достигает 30°С, начинает работать вентилятор печки в салоне, нагревать его тоже. После 70 °C активируется режим экономии топлива.

Деактивируется при остывании. Управлять процессом можно с брелока, дистанционно включив ТЭН или с помощью таймера и теплового реле. Самые дорогие модели оснащены специальным модулем для взаимодействия по сотовой связи.

Следует помнить, что агрегат потребляет около полулитра топлива в час и не может использоваться в гараже или других закрытых помещениях, так как для работы необходим приток воздуха.

Воздушные

Воздушные модели предназначены больше для салонов авто. Их используют для больших кабин, например, грузовиков, спецтехники, автобусов. Они немного повышают температуру двигателя. Состоит такое устройство из камеры сгорания для топливовоздушной смеси, системы подачи топлива и вентилятора для забора воздуха. Устанавливают механизмы в салоне, питаются они от аккумулятора авто.

Тепловые

Менее распространенный вариант, но довольно интересный тип устройства. Идея заключается в том, чтобы аккумулировать тепло, выделяемое автомобилем, и использовать его в дальнейшем для обогрева. По сути, установка представляет собой большой термос, содержащий жидкость того же объема, что и в средстве охлаждения.

Перед запуском отдельный насос смешивает горячий и холодный антифриз. Из термоса за 10-15 секунд жидкость подается в систему охлаждения, и двигатель быстро прогревается. Главное в работе таких механизмов — регулярность в поездках. Но при сильных морозах, например, в Сибири, такой прибор будет малоэффективен. ОЖ в таком «термосе» может оставаться горячей в течение 48 часов.

Рассмотрим 2 способа установки подогревателя Лунфэй

Врезать лунфей можно двумя способами, параллельным и последовательным

Какой же выбрать? Мы обратим внимание на достоинства и недостатки в каждого из них, а вы выбирайте какой вам ближе и рациональнее

— Параллельный способ установки Лунфэя

Параллельная установка предпускового подогревателя Лунфей считается более трудоемкой по отношению к последовательной. За счет освобождения малого круга обращения антифриза от сопротивления подогревателя. Условия монтажа при этом способе с вашей стороны должны подкрепиться технической умелостью и обьёмом определённых знаний по гидродинамике и автослесарничеству.

Трудности возникающие при монтировании:

• Откуда осуществлять входящий ток Охлаждающей Жидкости – рекомендуется место около нижней позиции уровня линии жидкости охлаждения;
• поиск, выбор или возможность изготовления необходимых для монтажа патрубков и тройников в новой системе;
• понимание и учитывание нюанса, что при способе паралельной установки и воздействие на малый круг охлаждения происходит падение давления жидкости, которая падает в отопителе салона ТС и вследствии этого понижается температура отопления. Как правило чтобы этого избежать ставят дополнительный кран или клапан;

Четыре схемы установки подогревателя параллельным способом:

Способ № 1

1 — двигатель; 2 — радиатор; 3 — радиатор отопителя; 4 — помпа; 5 — термостат; 6 — верхний патрубок; 7 — нижний патрубок; 8 — подогреватель «Lounfey»; 9 — тройник; 10 — клапан.

Способ № 2

1 — двигатель; 2 — радиатор; 3 — радиатор отопителя; 4 — помпа; 5 — термостат; 6 — верхний патрубок; 7 — нижний патрубок; 8 — подогреватель «Lounfey»; 9 — тройник; 10 — клапан; 11 — сливная пробка.

Способ № 3

1 — двигатель; 2 — радиатор; 3 — радиатор отопителя; 4 — помпа; 5 — термостат; 6 — верхний патрубок; 7 — нижний патрубок; 8 — подогреватель «Lounfey»; 9 — тройник; 10 — клапан.

Способ № 4

1 — двигатель; 2 — радиатор; 3 — радиатор отопителя; 4 — помпа; 5 — термостат; 6 — верхний патрубок; 7 — нижний патрубок; 8 — подогреватель «Lounfey»; 9 — тройник; 10 — клапан; 11 — сливная пробка.

— Последовательный способ установки Лунфэя

Данный способ представляет собой «встраивание» подогревателя Лунфэй как дополнительной линии (трубы) оснащенной тэном и насосом.

• Определить вход и выход шлангов отопителя салона.
• Выбор места установки подогревателя и рассчет необходимого расстояния для шлангов;
• Слив охлаждающей жидкост из системы охлаждения;
• Сьём шланг транспортирующего ОЖ к двигателю, к отопителю салона; Установка подготовленных шлангов (двух) к освобожденным выводам ОЖ;
• Закрепление к ним подогревателя ЛУНФЭЙ;
• Заполнение системы охлаждения жидкостью;

Внимание: проверьте, чтобы вся система охлаждения была заполнена ОЖ. Подогреватель может выйти из строя при наличии завоздушивания

После того как вся ОЖ заполнила систему охлаждения, двигателю необходимо работать некоторое время и затем можно эксплуатировать подогреватель. При прогретом двигателе струи воздуха из отопителя должны быть горячими!

Достоинства и недостатки

C одной стороны — это простота установки и использования, а с другой создается небольшое сопротивление потоку охлаждающей жидкости при работе двигателя

Важно не упустить момент и отслеживать, чтобы в течении работы подогревателя был открыт крантик «Печки» — простыми словами, регулятор уровня температуры в салоне стоял на максимуме

Ещё немного о Лунфее

Подогреватели Лунфей созданы несколько лет назад. Поставляясь на еврорынок и западный авторынки проявили себя отличнейшим образом. Когда дошла очередь поставок до России, их представили на ежегодной 18-ой Международной выставке запчастей, автокомпонентов и оборудования «MIMS Automechanika Moscow 2014».

Как подобрать предпусковой подогреватель для своего авто

Огромный выбор подобных агрегатов может привести в замешательство автовладельца, желающего оборудовать свое транспортное средство дополнительным устройством. Агрегаты отличаются мощностью, потреблением, габаритами, принципом работы и многими другими параметрами. Как же подобрать тот, который подойдет именно под ваше авто. Для этого нужно определиться со следующими моментами:

• выбрать тип подогревателя – автономный либо электрический;
• определить требуемую мощность – подбирается в зависимости от объема двигателя;
• подобрать модель с подходящими вам дополнительными возможностями;
• выбрать аппарат по комплектации.

И самое главное – вопрос цены устройства. Здесь каждый ориентируется на свои возможности и уже исходя из них покупает ту или иную модель. Хотя в представленном нами ТОПе есть довольно мощные аппараты, не уступающие по функциональным возможностям зарубежным премиумным аналогам, но при этом стоимость их на порядок ниже. К ним относятся подогреватели российского производства.

Выбор по типу

Пожалуй, самый важный вопрос в выборе подходящего агрегата. Какой же лучше взять – автономный или электрический. Если у вас нет гаража, или вы часто оставляете машину на парковке, возле офиса, приходится заводить двигатель после длительного простоя в поле и тому подобное, тогда лучший выбор жидкостной подогреватель

Но в этом случае важно чтобы аккумулятор был в хорошем состоянии и уверенно держал заряд

Если же у вас есть гараж и всегда под рукой розетка, а возможность остаться ночевать на морозе в чистом поле минимальна, тогда можно смело покупать электрическую модель подогревателя. Их проще монтировать, они не расходуют топливо, стоят дешевле, да и о состоянии АКБ так сильно беспокоиться не нужно. А у некоторых электрических подогревателей даже есть функция подзарядки аккумулятора.

Но в таком случае следует определиться с типом агрегата по способу монтажа. Они бывают двух типов – в виде отдельного устройства либо монтируемые непосредственно в блок. В первом варианте в моторном отсеке дополнительно появится большое количество проводов и патрубков. Во втором их поменьше.

Определяем мощность

Все типы предпусковых подогревателей делятся на три группы:

• для легкового транспорта с объемом мотора до 2 литров – мощность 4 кВт;
• для внедорожников, микроавтобусов и коммерческого транспорта, объем двигателя от 2 до 4 л – мощность 5 кВт;
• для грузового транспорта и автобусов с мощными двигателями – 9 кВт и выше.

Также выбирая агрегат по мощности учитывайте климатические условия в вашем регионе проживания. Например, для Москвы и южной части нашей страны достаточно установки мощностью до 4 кВт, а вот для Сибири и северных широт лучше приобрести устройство с большей эффективностью – 5-7 кВт.

Напоследок

Старт двигателя в холодную погоду — это проблема множества регионов страны. Потому наличие подогревателя порой спасает и выручает из сложных ситуаций.

Но сделаю одно замечание. Многие производители ППД утверждают, что с момента пуска подогревателя до полного прогрева мотора пройдет не больше 30 минут. По факту, когда температура очень низкая, на прогрев может уходить 1-2 часа. Так что не всегда стоит верить производителю.

А вот если температура на улице от 10 градусов тепла по Цельсию и выше, необходимости во включении ППД нет. Зря не расходуйте энергию.

Нужен такой агрегат вам или нет, вопрос сугубо индивидуальный. Для некоторых регионов это действительно важная составляющая. А для других покупка ППД будет просто напрасной тратой денег.

Пишите свое мнение относительно подогревателей и делитесь опытом их эксплуатации на личном примере. Не забывайте подписываться и приглашать к нам своих друзей!

(1 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

vicom » Ср, 01 дек 2010, 9:35

Сколько стоит, если не секрет?

Re: Подогреватель в патрубок.

марик » Ср, 01 дек 2010, 20:35

Re: Подогреватель в патрубок.

45жэка » Ср, 01 дек 2010, 21:49

Сколько стоит, если не секрет?

Re: Подогреватель в патрубок.

intera86 » Сб, 04 дек 2010, 8:49

Re: Подогреватель в патрубок.

марик » Пн, 06 дек 2010, 15:37

Re: Подогреватель в патрубок.

Tashunka Witko » Пн, 06 дек 2010, 15:57

Re: Подогреватель в патрубок.

45жэка » Вс, 12 дек 2010, 22:13

Как и обещал. поставил нагреватель СЕВЕРС М. https://www.elcats.ru/skoda/Parts.aspx?M . d=7720002F Сам нагреватель закрепил на «ножке»вентилятора.Практически под аккумуляторной батареей.Выход антифриза с нагревателя подключил к шлангу под номером 20.Разрез делал в месте где стоит цифра 21. Вход врезал в шланг под номером 14(он двойной)(шланг на радиатор масла),который идёт в обратку. Порядок действий примерно такой. 1.Снял аккумулятор и площадку под ним.(ключи на 10 и на 13. головки) 2.Закрепил нагреватель.(лучше сразу надеть и закрепить шланги к нагревателю. тесно.Шланги можно отрезать подлинней с запасом) 3.Наметить место где будет разрезан шланг 14. 5.Пережать шланг 14 струпциной.До и после места реза. 6.Можно резать.Выльется грамм 50. 7.Вставить тройник .Подсоединить шланг входа. 8.Открыть крышку в расширительном бачке.Долить в бачёк до верху..Теперь одну струпцину можно маленько ослабить.Тосол заполнит нагреватель.Струпцину вновь пережать. 9.Режем шланг 20.Под место реза поставил сосуд.Натекло примерно 0,5-1,0л.(но можно так же пережимать) 10.Соединил. Долил вытекший тосол. 11.Аккумулятор на место. 12.Завёл . доливать не пришлось. Время примерно часа 2 заняло.(в основном на поиски куда и как ставить)

Установка оборудования на авто

Установка подогревателя на ВАЗ-2106 или любую другую модель не требует каких-либо переделок силового агрегата. Такое оборудование является внешним, и все что нужно – это правильно произвести врезку в его в систему питания.

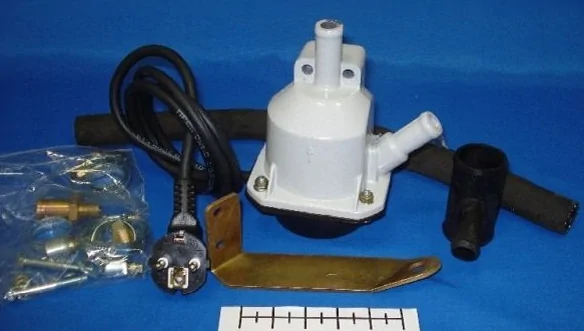

Комплект подогревателя состоит из:

• Блок с нагревателем;
• Элементы крепения;
• Переходники, тройники и хомуты для врезки в систему охлаждения;
• Кабель с вилкой.

Дополнительно для монтажа также потребуются отрезки трубопроводов нужной длины, чтобы сделать врезку.

Схем установки такого устройства – несколько, самая простая из них изображена ниже.

Чтобы обеспечить равномерный прогрев, подача антифриза на устройство должна осуществляться с самой нижней точки мотора, которой является сливная пробка блока цилиндров. А вот выход уже разогретой жидкости наоборот – в верхнюю точку.

 Чтобы подключить оборудование на мотор ВАЗ-2106, необходимо:

1. В блок двигателя установить штуцер из комплекта и соединить его трубопроводом с входным выводом на блоке подогревателя;
2. В верхний трубопровод системы охлаждения, идущий от радиатора, произвести врезку тройника из комплекта. К этому тройнику подсоединить трубопровод, ведущий на выходной вывод из блока подогревателя;
3. Блок с нагревательным элементом закрепить на двигателе или подрамнике;
4. Проложить кабель, чтобы обеспечить легкость доступа к вилке.

Устанавливая подогреватель даже не обязательно сливать антифриз из системы. Если предварительно подогреватель собрать (подсоединить трубопроводы к блоку, тройнику и штуцеру) и быстро провести монтажные работы, то в процессе работы вытечет 1-1,5 литра ОЖ, которые потом придется восполнить.

После установки обязательно следует проверить все места соединений на наличие подтеков и при надобности устранить, подтянув хомуты.

Установка подогревателя на ВАЗ-2107 инжектор не отличается от описанной выше.

Инструкция по установке предпусковых подогревателей на автомобиль ВАЗ-2190 «Гранта»

Ниже будет представлен монтаж предпусковых обогревателей (котлов) «Северс-М» и «Старт-М» на автомобиль Lada Granta, с разными схемами врезки в систему охлаждения.

Как установить подогреватель «Старт-М» на Lada Granta с тросовым приводом КПП (16V)

Предварительно нужно приобрести комплект «Старт-М» именно для этой марки автомобиля. В торце упаковочной коробки есть перечень моделей. Там должна быть отмечена Granta вместе с примечанием о тросовом приводе и АКПП (16-клапанный инжекторный мотор). Это связано с конструктивной особенностью — в таком варианте исполнения стартер закрывает сливное отверстие охлаждающей жидкости в двигателе. Поэтому вкрутить в него переходник не получится. Придётся делать врезку в нижний патрубок радиатора и в шланг, идущий к печке. Для этого понадобится два тройника. Можно приобрести комплект для модификации с 8-клапанным мотором и кулисным приводом КПП, только придётся ещё докупать тройник размером 33 x 33 x 16.

Стартер расположен справа и ниже масляного щупа

В комплекте должны быть следующие детали:

• кронштейн, 1 шт.;
• тройник 19 х 19 х 16, 1 шт.; тройник 33 х 33 х 16, 1 шт.;
• болт M6–35, 2 шт.;
• гайка M6, 2 шт.;
• шайба пружинная 6, 2 шт.;
• хомут 16 х 27, 6 шт.;
• хомут 30 х 45, 2 шт.;
• рукав 16 х 25 (входной, длина 270 мм; выходной, длина 580 мм);
• защитный рукав 25 х 40, длиной 50 мм;
• ремешок крепёжный, 4 шт.

Кроме того, следует приготовить комплект гаечных ключей, торцевую отвёртку, острый нож, охлаждающую жидкость (1–1.5 литра), тюбик с герметиком и ёмкость для слива антифриза. Работа выполняется в следующем порядке:

1. Загоняем автомобиль на смотровую яму.
2. Открываем капот. Снимаем воздушный фильтр с воздуховодом, для более удобного монтажа.
3. Спускаемся в яму. Откручиваем пробку для слива антифриза, расположенную в нижней части радиатора, и сливаем охлаждающую жидкость.
4. Разрезаем ножом рукав 16 х 25 на два куска — входной и выходной, как указано в списке выше. Затем монтируем в выходное отверстие подогревателя более длинный кусок, а во входное — более короткий. Фиксируем оба рукава на патрубках хомутами.

   Чтобы антифриз не протекал, при монтаже шлангов штуцеры нужно смазать герметиком

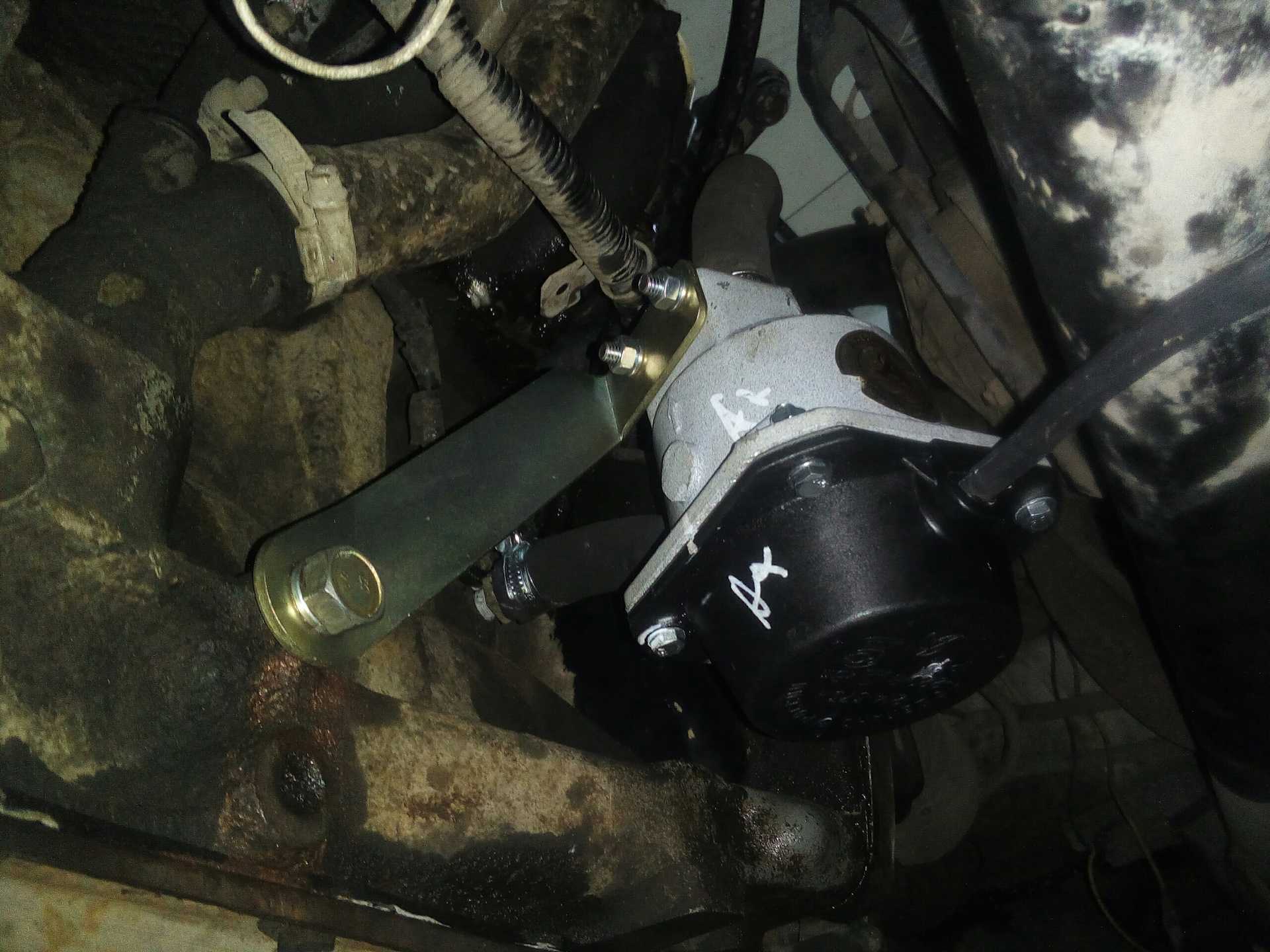

5. Кронштейн обогревателя крепим к одному из крепёжных болтов коробки передач, в месте её соединения с двигателем.

   Котёл должен быть закреплён так, чтобы патрубки со шлангами торчали вверх

6. Разрезаем ножом нижний патрубок радиатора, в районе его изгиба, чтобы врезать туда тройник. Место разреза нужно определить, примерив входной рукав котла. Надеваем на разрезанный патрубок с двух сторон хомуты и монтируем в месте разреза тройник 33 х 33 х 16. Средний штуцер должен быть направлен в сторону рукава подогревателя. Надеваем на рукав хомут, подсоединяем к тройнику и зажимаем все выводы хомутами.

   При монтаже тройника все штуцеры следует смазать герметиком

7. Разрезаем входной патрубок, идущий к печке. Разрез делается возле термостата, таким образом, чтобы боковой штуцер тройника расположился между нижним патрубком радиатора и патрубком расширительного бачка. Монтируем тройник 19 х 19 х 16 так, чтобы выходной рукав подогревателя удобно вошёл в боковой штуцер тройника. Все выводы смазываем герметиком, а после монтажа зажимаем тройниками. Чтобы выходной рукав не болтался при езде, фиксируем его крепёжными ремешками.

   Как только разрезан патрубок печки, на оба его конца лучше сразу нацепить хомуты, не зажимая их

8. Антифриз заливается обратно в охлаждающую систему. Нужно долить ещё 1 литр или немного больше, потому что общий объём системы охлаждения увеличился за счёт рукавов и ёмкости котла.
9. Прокладываем провод 220 в от подогревателя так, чтобы он не касался подвижных и нагретых участков мотора. При этом можно воспользоваться крепёжными ремешками и куском защитного рукава, входящего в комплект поставки.
10. Включаем мотор на несколько минут. Проверяем герметичность всех соединений. При необходимости доливаем антифриз, если его уровень опустился ниже нормы.
11. Включаем в электрическую сеть предпусковой подогреватель и проверяем его работу. Пробуем на ощупь нагрев выходного рукава и если всё в порядке, эксплуатируем автомобиль в штатном режиме.

Инструкция по установке предпусковых подогревателей на автомобиль ВАЗ-2190 «Гранта»

Ниже будет представлен монтаж предпусковых обогревателей (котлов) «Северс-М» и «Старт-М» на автомобиль Lada Granta, с разными схемами врезки в систему охлаждения.

Как установить подогреватель «Старт-М» на Lada Granta с тросовым приводом КПП (16V)

Предварительно нужно приобрести комплект «Старт-М» именно для этой марки автомобиля. В торце упаковочной коробки есть перечень моделей. Там должна быть отмечена Granta вместе с примечанием о тросовом приводе и АКПП (16-клапанный инжекторный мотор). Это связано с конструктивной особенностью — в таком варианте исполнения стартер закрывает сливное отверстие охлаждающей жидкости в двигателе. Поэтому вкрутить в него переходник не получится. Придётся делать врезку в нижний патрубок радиатора и в шланг, идущий к печке. Для этого понадобится два тройника. Можно приобрести комплект для модификации с 8-клапанным мотором и кулисным приводом КПП, только придётся ещё докупать тройник размером 33 x 33 x 16.

Стартер расположен справа и ниже масляного щупа

В комплекте должны быть следующие детали:

• кронштейн, 1 шт.;
• тройник 19 х 19 х 16, 1 шт.; тройник 33 х 33 х 16, 1 шт.;
• болт M6–35, 2 шт.;
• гайка M6, 2 шт.;
• шайба пружинная 6, 2 шт.;
• хомут 16 х 27, 6 шт.;
• хомут 30 х 45, 2 шт.;
• рукав 16 х 25 (входной, длина 270 мм; выходной, длина 580 мм);
• защитный рукав 25 х 40, длиной 50 мм;
• ремешок крепёжный, 4 шт.

Кроме того, следует приготовить комплект гаечных ключей, торцевую отвёртку, острый нож, охлаждающую жидкость (1–1.5 литра), тюбик с герметиком и ёмкость для слива антифриза. Работа выполняется в следующем порядке:

1. Загоняем автомобиль на смотровую яму.
2. Открываем капот. Снимаем воздушный фильтр с воздуховодом, для более удобного монтажа.
3. Спускаемся в яму. Откручиваем пробку для слива антифриза, расположенную в нижней части радиатора, и сливаем охлаждающую жидкость.
4. Разрезаем ножом рукав 16 х 25 на два куска — входной и выходной, как указано в списке выше. Затем монтируем в выходное отверстие подогревателя более длинный кусок, а во входное — более короткий. Фиксируем оба рукава на патрубках хомутами.

   Чтобы антифриз не протекал, при монтаже шлангов штуцеры нужно смазать герметиком

5. Кронштейн обогревателя крепим к одному из крепёжных болтов коробки передач, в месте её соединения с двигателем.

   Котёл должен быть закреплён так, чтобы патрубки со шлангами торчали вверх

6. Разрезаем ножом нижний патрубок радиатора, в районе его изгиба, чтобы врезать туда тройник. Место разреза нужно определить, примерив входной рукав котла. Надеваем на разрезанный патрубок с двух сторон хомуты и монтируем в месте разреза тройник 33 х 33 х 16. Средний штуцер должен быть направлен в сторону рукава подогревателя. Надеваем на рукав хомут, подсоединяем к тройнику и зажимаем все выводы хомутами.

   При монтаже тройника все штуцеры следует смазать герметиком

7. Разрезаем входной патрубок, идущий к печке. Разрез делается возле термостата, таким образом, чтобы боковой штуцер тройника расположился между нижним патрубком радиатора и патрубком расширительного бачка. Монтируем тройник 19 х 19 х 16 так, чтобы выходной рукав подогревателя удобно вошёл в боковой штуцер тройника. Все выводы смазываем герметиком, а после монтажа зажимаем тройниками. Чтобы выходной рукав не болтался при езде, фиксируем его крепёжными ремешками.

   Как только разрезан патрубок печки, на оба его конца лучше сразу нацепить хомуты, не зажимая их

8. Антифриз заливается обратно в охлаждающую систему. Нужно долить ещё 1 литр или немного больше, потому что общий объём системы охлаждения увеличился за счёт рукавов и ёмкости котла.
9. Прокладываем провод 220 в от подогревателя так, чтобы он не касался подвижных и нагретых участков мотора. При этом можно воспользоваться крепёжными ремешками и куском защитного рукава, входящего в комплект поставки.
10. Включаем мотор на несколько минут. Проверяем герметичность всех соединений. При необходимости доливаем антифриз, если его уровень опустился ниже нормы.
11. Включаем в электрическую сеть предпусковой подогреватель и проверяем его работу. Пробуем на ощупь нагрев выходного рукава и если всё в порядке, эксплуатируем автомобиль в штатном режиме.

Подогрев топливного фильтра тонкой очистки дизельного двигателя

Изготавливаемый подогреватель топливного фильтра является несъемным и должен собираться на фильтре, который будет непосредственно установлен на автомобиль.

ПОЛЕЗНО ЗНАТЬ

При отсутствии необходимых знаний и навыков следует доверить подключение топливного подогревателя профессиональному электрику. Некорректное внесение изменений в электрическую схему автомобиля может стать причиной пожара.

Первый способ

Основная цель данного способа заключается в создании нагревательного поля вокруг наружного контура фильтрующего устройства.

Что понадобится?

Для выполнения задачи потребуется:

• от 7 до 10 метров медной проволоки с сечением до 1 мм (можно использовать нихромовый материал);
• четырехпиновое реле;
• предохранительное устройство на 10 ампер;
• термостойкий герметик либо стеклоткань;
• две стяжки либо сантехнические хомуты;
• кнопка активации и отключения устройства;
• соединительные электроцепи соответствующей длины;
• элементы для пайки кабелей — канифоль, олово и паяльник.

Алгоритм действий

Самостоятельная работа по установке и подсоединению жидкостного нагревателя производится так:

1. На первом этапе нужно смазать стеклоткань герметиком, после чего приклеить материал к наружной стороне корпуса фильтрующего устройства.
2. Затем данная конструкция просушивается на протяжении 24 часов.
3. Корпусный элемент обматывается с применением проволоки, а концы фиксируются посредством хомутов.
4. Затем сделанная катушка, промазанная герметиком, обматывается стеклотканью.
5. Полученная конструкция просушивается.
6. На концы проволоки припаиваются клеммные зажимы для подключения электролиний.
7. Производится сборка устройства в соответствии с приведенной схемой.

Второй способ

Основное отличие по сравнению с первым способом заключается в том, что в данном случае применяется готовое подогревательное оборудование. В качестве такого устройства используется система обогрева боковых зеркал либо специальный гибкий нагреватель.

Что понадобится?

Для выполнения задачи потребуются:

• изоляция;
• проводники соответствующей длины;
• кнопка для активации и отключения оборудования;
• четырехпиновое реле;
• фольгированная теплоизоляция толщиной 0,5 мм;
• плавкое предохранительное устройство на 10 ампер;
• сантехнические или пластиковые хомуты либо кусок проволоки.

Алгоритм действий

Установка электрического нагревателя топливного фильтра производится так:

1. Нагревательная нить или специальный материал наматывается на фильтрующее устройство. Выполняется фиксация с применением изоляции.
2. Производится подключение и укладка проводки.
3. Выполняется крепление термоизоляционного материала поверх нагревательного устройства.
4. Производится фиксация получившейся конструкции посредством хомутов либо проволоки.
5. Полученное устройство подключается к аккумулятору.

Источник — https://kodobd.top/podogrev-dvigatelya-svoimi-rukami/

Принцип работы электрического подогрева двигателя

Электрический подогреватель является спиралью, которая вкручивается в блок цилиндров двигателя. Электрическая спираль ставится вместо заглушки в блоке. Принцип работы достаточно прост. Через спираль проходит ток, спираль нагревается, что и позволяет в результате нагреть тосол или антифриз. Циркуляция ОЖ и распределение тепла происходит естественным путем (за счет конвекции).

Дело в том, что электроподогрев двигателя не является автономным. Устройство питается от внешней розетки, что во многих случаях становится существенным недостатком. Еще одним минусом можно считать то, что такое решение потребляет достаточно много электрического тока.

Чтобы обеспечить нагрев ОЖ до определенной температуры и дальнейшее поддержание такой температуры, владелец сам задает температурный диапазон. Если просто, в комплекте идет таймер, что позволяет установить нужную температуру. После того, как ОЖ будет прогрета до нужного значения, спираль отключается.

Затем, когда температура жидкости снизится до определенного порога, устройство снова включится в автоматическом режиме. Еще отметим, что электрообогреватель позволяет прогреть не только двигатель, но и салон. После нагрева ОЖ включается штатный вентилятор печки, после чего теплый воздух идет из воздуховодов. Также имеется возможность реализовать подзарядку АКБ параллельно предпусковому подогреву силового агрегата.

Преимущества

Главный плюс данного устройства заключается в том, что благодаря его работе можно запустить мотор практически в любой мороз, и это факт. Если же рассматривать этот момент более детально, то здесь стоит отметить также уменьшенную нагрузку на стартер и агрегаты двигателя в целом, так как при бесполезных поворотах ключа зажигания существенно уменьшается и их износ. Другое дело, когда мотор и все системы будут находиться уже в прогретом состоянии – машина заведется с пол-оборота. Кроме этого, предпусковой подогреватель тосола положительно влияет и на первоначальный расход топлива. А благодаря наличию дополнительных функций при помощи данного аппарата можно прогреть не только двигатель, но и салон. А вдобавок можно избавиться от обледенения стекол.

Как выбрать подогреватель тосола на Ваз 2107?

Само собой, прежде чем установить подогрев, необходимо его купить. Мы рассмотрим два варианта, это с электропомпой и без нее. Посмотрим преимущества и недостатки каждого из них.

Установка подогрева тосола на ВАЗ 2107 с электропомпой

Такой предпусковой подогрев отличается от другого типа наличием насоса, который гоняет охлаждающую жидкость вовремя ее прогрева. Естественно, это значительно ускоряет процесс прогрева, однако, циркуляция охлаждающей жидкости не дает ей прогреться до необходимого уровня.

Преимущества:

• Как уже было сказано выше, такой предпусковой подогрев двигателя значительно быстрее прогревает охлаждающую жидкость.
• Двигатель прогревается наиболее равномерно, что позволяет максимально снизить износ во время первого запуска.

Недостатки:

• Пожалуй, недостатков не так уж и мало как хотелось бы. Прежде всего постоянная циркуляция воды требует большой мощности нагревательного элемента. Если она будет меньше 1,5 киловатта, то это может привести к тому, что двигатель просто не будет прогреваться до нужной температуры. Его просто нужно будет догревать во время работы.
• Любой механик скажет, чем меньше деталей в агрегате, тем он надежнее. Здесь устанавливается электрическая помпа, которая фактически добавляет несколько лишних деталей. Соответственно, снижается и надежность такой установки. Кроме того, усложняется монтаж узла.
• Дополнительное питание электропомпы. Дело в том, что помпа, как правило, имеет питание 12 вольт. Соответственно, придется придумать, где его взять. Конечно, первым приходит в голову аккумуляторная батарея, но с таким режимом работы она долго не прослужит.

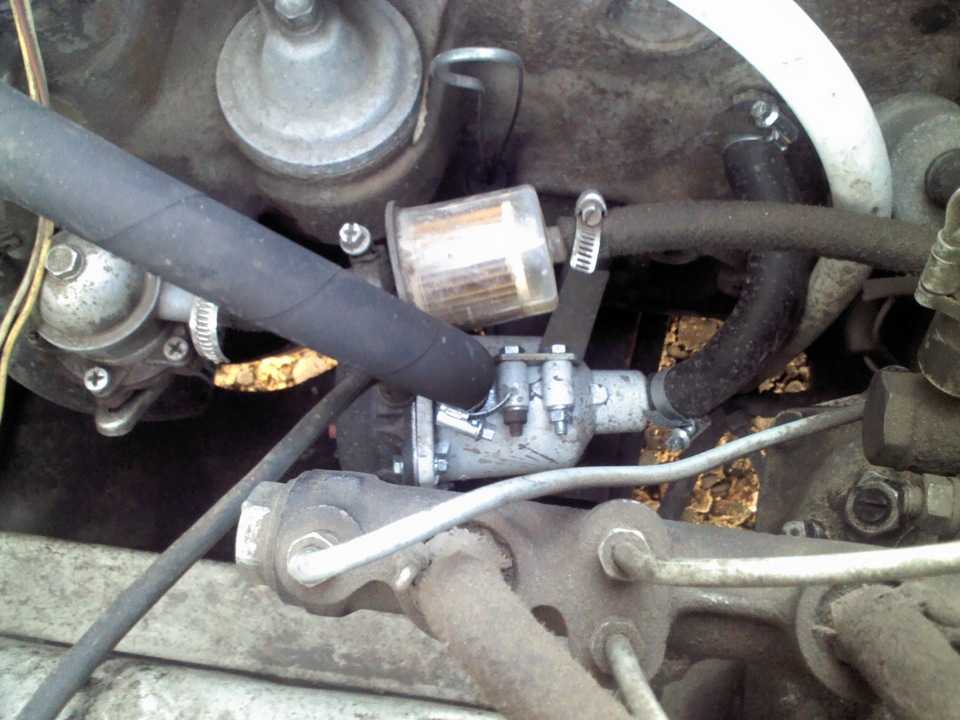

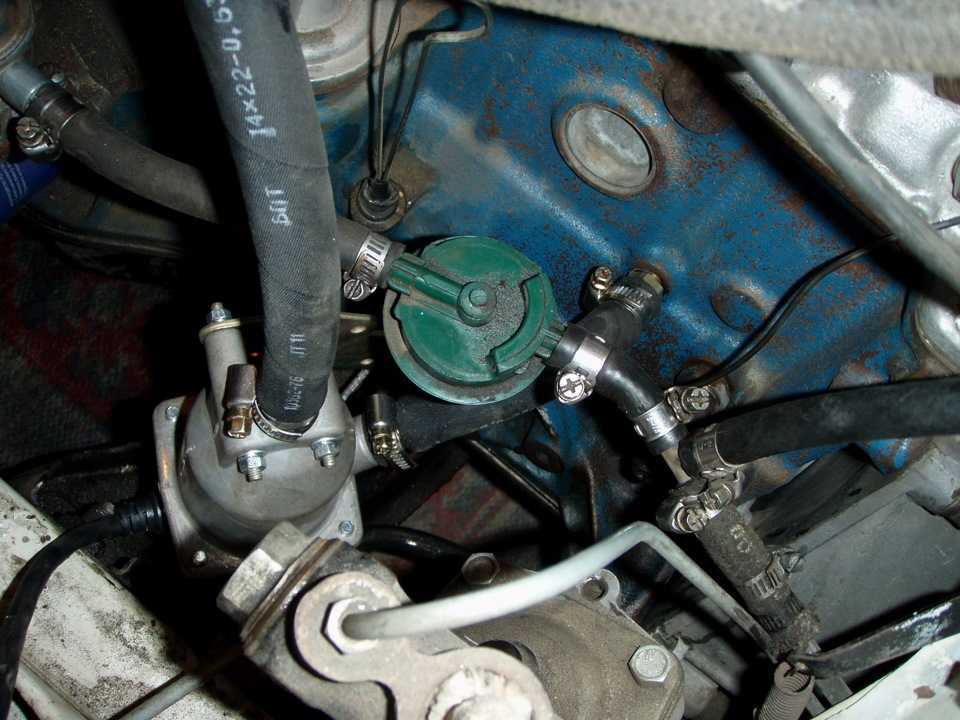

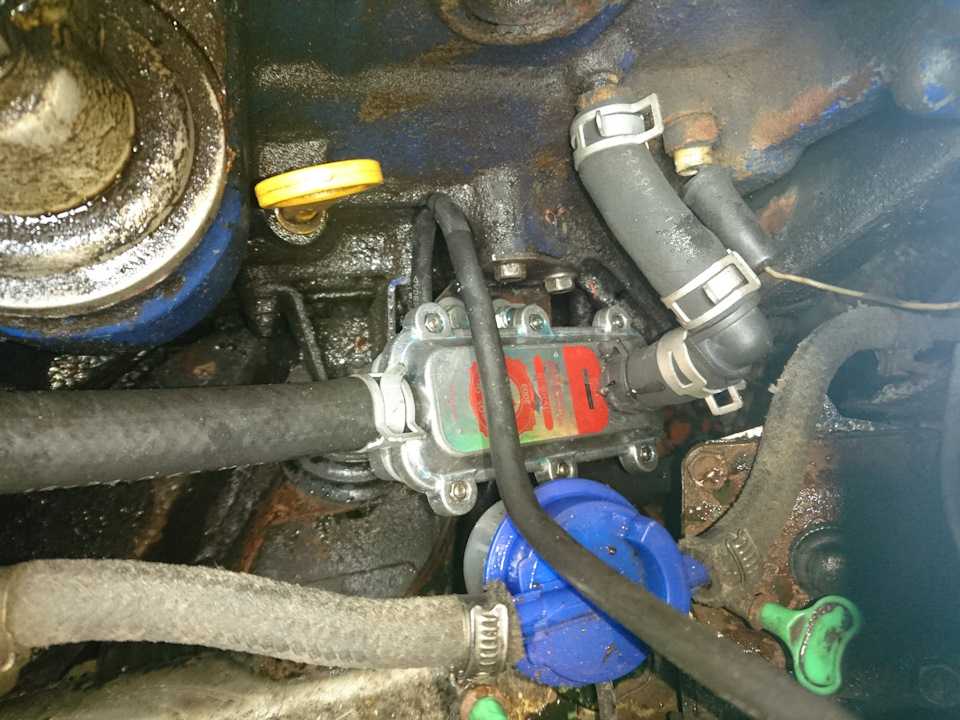

Установка подогрева тосола на ВАЗ 2107 без электропомпы

Существует второй тип, он наиболее распространён, потому что в этом случае достаточно одного монтажа, и не требует никакого обслуживания. Также подогреватель не оснащенный электрическим насосом обладает более высокой надежностью.

Преимущества:

• Как уже сказано выше, прежде всего это надежность.
• Отсутствие необходимости дополнительного питания. Если у вас имеется лишь розетка 220 вольт, то этого вполне достаточно.
• Простота установки. Достаточно установить лишь пару тройников и сам корпус с подогревом.
• Низкая мощность. Достаточно даже одного киловатта электроэнергии.

Недостатки:

Вода циркулирует только под давлением от разницы температур. То есть, когда вода прогрелась в корпусе подогрева, она дальше пойдет по малому кругу охлаждения.

Что такое ПЖД Предпусковой подогреватель на КамАЗе необходим для разогрева холодного мотора, оснащенного жидкостной системой охлаждения. Также он предотвращает обледенение стекол. Устройство

Устройство включает в себя следующие элементы:

• теплообменник;
• горелка;
• нагнетатель воздушного потока;
• свеча накаливания;
• датчик пламени;
• термический предохранительный механизм;
• индикатор температуры;
• патрубок подводящего и отводящего типа;
• завихритель пламени и электромагнитный топливный клапан;
• выхлопной патрубок;
• топливный насос высокого давления и жгут;
• стабилизатор и вентилятор;
• насосный агрегат и кран топливного бачка.

Технические характеристики предпускового предохранителя двигателя:

Теплопроизводительность, кВт	12+1
Расход топливной жидкости, л	Во время работы — 1,6

На холостом ходу — 0,7

Требования к дизельному топливу ГОСТ 305-82 (50% дизеля + 50% бензина) Напряжение, В До 30 Потребляемая электрическая мощность, Вт 70+10 Номинальное напряжение, В 24 Минимальное количество жидкости для разогрева, л 10 Содержание СО газов на выходе Не более 4 Дымность Не более 0,2% Максимальное рабочее давление, кПа От 40 Масса, кг 9 Ресурс, ч 3000

Принцип работы

ПЖД подсоединяется к жидкостной системе отопительного устройства и охлаждения транспортного средства. Система должна быть заполнена охлаждающей жидкостью.

Питание подогревательного устройства происходит за счет автомобиля. Во время включения ПЖД начинается подача топлива от электромагнитного топливного насоса плунжерного типа через втулку свечи накаливания. Топливная жидкость соединяется с воздухом, который подается специальным нагнетателем. Воздушный поток проходит через патрубок. Получившаяся смесь начинает воспламеняться от раскаленной спирали свечи накаливания, после чего свеча отключается.

Процесс горения поддерживается благодаря непрерывному поступлению топливно-воздушной смеси. Раскаленные газы нагревают стенки теплообменного механизма. Отработанные газы, проходя по трубе, выбрасываются в атмосферу.

Принцип работы бензиновых (дизельных) подогревателей

Вся работа подогревателей охлаждающей жидкости осуществляется за счет насоса, благодаря которому тосол перекачивается по всей системе. Подогрев жидкости обеспечивается сгоранием топлива, на котором ездит автомобиль, это может быть бензин или дизель.

Нагретый до определенной температуры тосол идет по системе охлаждения по ее малому кругу, в частности через радиаторы и все отопители салона автомобиля. Вследствие этого последний начинает быстро прогреваться, что очень удобно в холодную зимнюю пору. Когда тосол полностью прогрелся, его движение начинается и по большому кругу охлаждающей системы автомобиля одновременно с выключением подогревателя.

Итого

Дополнить зимой штатный обогрев салона сконструированным своими руками автомобильным тепловентилятором – одно из простых решений. Его проще реализовать, нежели установить подогрев сидений на Лада Гранта бедной комплектации. Значение тепловой установки в создании внутреннего микроклимата исключительно вспомогательное ввиду невысокой эффективности подобного подогрева. Преимущество в сравнении с магазинными вариантами – надежность, меньшая стоимость, ремонтопригодность.

Изделие собирается из нихромовых спиралей диаметром 0,6 мм, вентиляторов, «клеммников», проводов, разъема для прикуривателя и кнопки. Большая часть элементов умещается в корпусе. Питание осуществляется от розетки прикуривания. Токовая нагрузка – не более 15 А. Эффективная мощность – порядка 150 Вт.

Альтернативное решение – сделать автообогреватель из фена. Двигатель изделия рассчитан на 12 В. Нагревательные элементы придется разрезать на несколько участков и соединять параллельно, предварительно измерив величину силы тока. Фен следует подключать исключительно через реле.
