Ремонт акпп volkswagen passat b6: как устранить неисправности, замена масла в коробке

Основные комплектации

Фольксваген Пассат 8 универсал производится в нескольких комплектациях: базовая Trenlkine и «лахери» — Highline и Comfortline.

В комплектацию Trendline входят:

электроусилитель и регулировка рулевой колонки;
система регулирования сиденей по высоте;
полноценная система безопасности водителя, переднего и задних пассажиров (шторки, фронтальные и боковые подушки);
система кондиционирования;
крепежная система для детских кресел;
система старт-стоп;
подсветка салона и приборной панели, светильники для чтения;
аудиосистема, оснащенная восьмью динамиками;
системы безопасности электронного типа (TCS, EBD, ABS, BAS).

Оснащение Comfortline универсала:

трехзонный климат-контроль;
функция «вези меня домой»;
аудиосистема с сенсорным дисплеем 6,5 дм;

Последняя, и самая топовая версия Highline отличается:

приборной панелью с жидкокристаллическим дисплеем 12 дм;
аудио-навигационной системой с экраном 8 дм и камерой заднего вида.

Двигатели Passat, в зависимости от типа комплектации:

Тип комплектации	Объем, литров	Мощность, л.с.	Тип двигателя	Трансмиссия	Привод	Марка «движка»	Марка кузова
Trendline	1.4	125	бензиновый	МТ/робот	передний	CZCA	3G5
Comfortline
Comfortline	150	передний/полный	CZCA, CZDA, CZEA
Comfortline	1.8	180	робот	передний	CJSA
Highline
Trendline	2.0	150	дизельный	МТ/робот	передний/полный	CRLB
Comfortline
Highline

Плюсы и минусы роботизированных АКПП

Как и в гидромеханических «автоматах», в РКПП предусмотрен электронный блок управления. Его функция – передавать сигналы исполнительным механизмам о переключении передач, то есть размыкать одно и замыкать другое сцепление при изменении передаточного числа. Такая инженерная схема обеспечивает ряд преимуществ:

беспрерывное изменение крутящего момента исключает рывки и толчки при разгонах;
блок управления мгновенно передает сигнал на соленоиды, благодаря чему на переключение передач требуется менее 10 мс;
оптимизация режимов включения передач снижает расход топлива на 10–15%;
РКПП на 20 % легче гидромеханических автоматов с аналогичными параметрами, что положительно сказывается на динамике ускорения и тяговых характеристиках;
водитель может получить контроль над переключением передач, активировав мануальный режим.

Главные недостатки DSG – высокая стоимость самой коробки и дороговизна обслуживания. Здесь стоит заметить, что РКПП оснащается «мокрым» (DQ 200) или «сухим» (DQ 250) сцеплением. В первом варианте объем масляного картера составляет 6,5 литров, а замена технической жидкости должна проводиться через каждые 60 тысяч км (при агрессивной езде – еще чаще). Объем картера в коробках с «сухим» сцеплением составляет 1,7 литра, поэтому и обслуживать их дешевле. Но есть другая проблема: из-за нехватки смазочных материалов повышается скорость износа исполнительных механизмов, особенно если автомобиль эксплуатируется в условиях плотного городского трафика.

Из-за недостатков 7-ступенчатых РКПП с «сухим» сцеплением за ними закрепилась плохая репутация. Причем дурная слава преследует и более поздние версии роботизированных коробок, которые собраны куда лучше и ломаются реже. В стремлении вернуть доверие автолюбителей концерн VAG запустил сервисную акцию, предусматривающую увеличение гарантийного срока на роботизированные трансмиссии, выпущенные до 2014 года. В рамках акции автовладельцы могут получить бесплатную замену синтетического масла на минеральное, которое менее агрессивное, а также перепрошивку электронного блока управления.

Помимо износа дисков сцепления, есть еще один проблемный узел роботизированных коробок передач – гидроблок. Его функция – поставлять масло в РКПП. Давление технической жидкости регулируется соленоидом PWM. Сравнительно со стандартным электроклапаном, PWM повышает КПД, но приводит к ускоренному износу фрикционной накладки. Если своевременно не выполнить замену накладки, возникнут сопутствующие проблемы:

клей вместе с остатками фрикциона попадает в канал гидравлической плиты, провоцируя масляное голодание, повышенный износ втулок, муфт и ступиц;
проскальзывание изношенной муфты блокировки приводит к перегреву масла, некорректной работе датчиков, ускоренному износу фрикционов, необходимости замены сальников АКПП, втулок и уплотнителей.
под воздействием грязи изнашиваются турбины, что сопровождается скрежетом и другими посторонними шумами;
в результате износа клапанов в одном из пакетов сцепления возникает масляное голодание, снижается давление и образуются протечки.

Ко всему прочему, в роботизированных коробках передач могут возникать программные сбои. Для считывания кодов ошибок в блоке мехатроника используются специальные сканеры, но сам факт некорректной работы можно определить и без инструментальной диагностики: на приборной панели появляется индикатор аварийного режима.

Более надежные моторы для Passat B6

«Спасли» репутацию надежные и мощные двигатели 1.8 TSI и 2.0 TSI. Именно они оказались самыми сильными и беспроблемными. Именно эти механизмы завоевали на рынке автомобилей в России наибольшую популярность среди всех остальных модификаций. К сожалению, даже V-образные 3.6 FSI и 3.2 FSI не смогли порадовать отсутствием проблем. Беды в основном являются теми же, что и у вышеперечисленных моторов. 3.6 FSI может огорчить еще и остальными проблемами, которые касаются механической части. Нужно также учитывать то, что универсалы с данными двигателями приобретают с тем условием, что они будут использоваться при быстрой езде с соответствующей для этого степенью износа.

Самые положительные новости после тест-драйвов принесли экспертам и покупателям дизельные двигатели, к примеру, 1.9 TDI, имеющий мощность 140 л.с. С подобными моторами автомобиль не может порадовать гоночной динамикой, но в тоже время этот автомобиль и тихоходом нельзя считать. Также такой «движок» имеет очень маленький расход топлива и гораздо более высокую надежность, нежели у бензиновых собратьев.

Жаль, что в России нельзя приобрести турбодизель 1.6, поскольку он не заслужил никаких мало-мальски негативных отзывов. А вот самый серьезный и мощный дизельный мотор из серии BMR, который имеет 170 л.с., к сожалению, немного разочаровал, потому что он имеет проблемы с турбиной и топливным оборудованием. Этот двигатель имеет регулируемый сопловый аппарат, при котором каждая незамеченная ошибка может привести к поломке поршневой группы – все-таки, здесь весьма высокая степень форсирования.

Подвеска на Пассате

Подвеска в целом, крепкая, но и у нее есть несколько слабых мест: сайлент-блоки передних рычагов, их приходится менять уже через 30000 км. После рестайлинга в 2008 году были усилены сайлент-блоки и они стали выдерживать 100000 км. пробега. Стойки стабилизаторов, передние амортизаторы, рулевые наконечники, верхние опоры амортизаторов одновременно после 100000 км. требуют замены. Цены не особо высокие: стойки – каждая по 25 евро, амортизаторы – по 150 евро, остальные детали стоят не более 20 евро.

Кстати, для России производитель официально производил Пассаты Б6, предназначенные для дорог, оставляющих желать лучшего. В этих моделях установлены пружины и амортизаторы более жесткие, а также дорожный просвет у них на 2 см больше.

Достаточно много у Пассата «болячек», но ни смотря на это, данный автомобиль на рынке автомобилей с пробегом ценится. Цена на эти автомобили с каждым годом падает всего на 12%. В общем, если все равно осталось желание купить Фольксваген Пассат Б6, то лучше всего выбирать модификацию, выпущенную после 2008 года, с дизельным мотором и механической коробкой. Такие модели на вторичном рынке стоят примерно 600 000 – 750 000 рублей.

Ремонт АКПП Фольксваген Пассат Б6

Ремонт автоматической коробки передач (АКПП) Фольксваген Пассат Б6 делается только в специализированным сервисе. Наш сервис делает ремонт коробки автомат АКПП Volkswagen Passat B6 более 8 лет. Кроме ремонта АКПП, мы делаем ремонт гидротрансформатора и ремонт гидроблоков, включая частичную замену клапанов. На некоторых моделях, мы можем провести ремонт мехатроника.

Мы предлагаем два варианта ремонта АКПП:

Частичный (локальный) ремонт АКПП Фольксваген Пассат Б6 — перед ремонтом, мы делаем компьютерную диагностику автоматической коробки и при необходимости, проводим механическую диагностику со снятием поддона АКПП. Если вывод диагностики — проблема в АКПП, мы снимаем автоматическую коробку, намываем ее в специальной ванне и производим дефектовку с перечнем запчастей и комплектующих для устранения той проблемы с которой вы обратились.

Капитальный ремонт АКПП Фольксваген Пассат Б6 — также как и при частичном ремонте, если диагностика покажет что проблема в АКПП, то коробка снимается, полностью разбирается, моется и дефектуется. В данном случае, мы не ищем конкретную причину поломки, а делаем полную дефектовку. Определяются и меняются все узлы и запчасти имеющие повышенный износ.

Стоимость ремонта АКПП на Фольксваген Пассат Б6:

от 6 000 руб.	от 10 000 руб.
от 6 000 руб.	от 15 000 руб.
—	от 1 500 руб.
от 6 000 руб.	от 2 500 руб.
от 2 500 руб.	от 10 000 руб.

* — Стоимость ремонта коробки автомат (АКПП) указана без стоимость запчастей.

Диагностика АКПП при ремонте у нас — бесплатная. Мы не проводим выездную диагностику АКПП.

Сроки ремонта АКПП Фольксваген Пассат Б6:- частичный ремонт коробки, при наличии всех запчастей: 3-7 дней. — капитальный ремонт коробки, при наличии всех запчастей — 5-14 дней.

ВАЖНО!!! Мы не делаем ремонт снятых с автомобиля АКПП. Признаки неисправности коробки автомат (АКПП) Фольксваген Пассат Б6: — явная ошибка на приборной панели, говорящая о неисправности АКПП;- толчки, рывки и удары во время езды при переключении передач;- не переключить селектор передач в определенное положение;- посторонние металлические звуки со стороны коробки;

Признаки неисправности коробки автомат (АКПП) Фольксваген Пассат Б6: — явная ошибка на приборной панели, говорящая о неисправности АКПП;- толчки, рывки и удары во время езды при переключении передач;- не переключить селектор передач в определенное положение;- посторонние металлические звуки со стороны коробки;

Гарантия на частичный ремонт АКПП Фольксваген Пассат Б6 — 3 мес. без ограничения по пробегу.Гарантия на капитальный ремонт АКПП Фольксваген Пассат Б6 — 6 мес. без ограничения по пробегу.

Диагностика коробки автомат на Фольксваген Пассат Б6 при ремонте у нас — бесплатно!

Если машина не на ходу, мы можем выслать эвакуатор.

Что такое АКПП и каков ее принцип работы?

Коробка «автомат» — это автоматическая трансмиссия, принцип работы которой заключается в обеспечении автоматизированного выбора скорости в зависимости от режима движения. И хотя еще двадцать лет назад автоматически трансмиссии были не особо популярны среди потребителей, сегодня они ставятся даже на машины российского производства.

Следует отметить, что в общем схема и принцип функционирования «автомата» не особо отличается от механических агрегатов с шестеренками константного типа сцепки. В МКПП данные шестеренки расположены в постоянном зацеплении, когда машина движется. А когда водитель переключает селектор коробки передач, определенная шестерня автоматически блокируется на ведомом валу.

Транспортное средство Фольксваген пассат б5

Что касается автоматических трансмиссий, то в этих агрегатах нет зубчатых шестеренок. В «автоматах» функции этих шестеренок выполняют блоки управления — гидравлический и электронный. Таким образом, при автоматическом переключении передач будут отсутствовать рывки и толчки, что обусловлено работой гидротрансформатора. Также необходимо добавить, что АКПП использует маслонасос и дополнительный радиатор для охлаждения рабочей жидкости. В отличие от механических агрегатов, при работе «автоматов» рабочая температура может быть критически высокой. Соответственно, данные агрегаты нуждаются в более улучшенной системе охлаждения.

Когда автолюбитель едет за рулем своего Фольксвагена Пассат б5 с АКПП, переключение скоростей происходит при помощи движущихся муфт. В частности, компоненты агрегата (валы и планетарные элементы) разъединяются и соединяются, что позволяет набирать и сбрасывать обороты. Все это происходит благодаря движущимся муфтам.

Что касается непосредственно муфты, то принцип ее функционирования заключается в регулярном сжатии кольцевых дисков поршнем, который находится в барабане. Рабочая жидкость проходит по патрубкам, которые расположены как в барабане, так и на дисках, а также непосредственно корпусе АКПП Пассат б5, и проходит к цилиндру. Когда происходит увеличение количества оборотов мотора, в этот момент начинается передача крутящего момента. В целом так выглядит работа автоматической трансмиссии. А руководит всеми расписанными выше процессами блок управления.

Загрузка …

Оборудование

На новом Passat планируется современная комплектация. Мультируль с 3 спицами дает возможность водителю не отвлекаться от дороги. Предусмотрен подогрев передних кресел и зеркал, что также очень удобно

Не обошли вниманием создатели и тему безопасности автомобиля, 6 подушек входят в комплект

В наличии имеется кондиционер, что тоже добавляет комфорта находящимся в машине людям. Узкие фары оснащены галогеновым светом. Не придется обходиться без систем ESP и ABS.

Электромеханический усилитель руля также является достоинством новой модели, а еще есть в наличии аудиоаппаратура с ЖК-дисплеем.

Планируется небольшая цветовая гамма кузова. Теперь все детали автомобиля будут одного цвета с самим автомобилем.

Устранение неисправностей

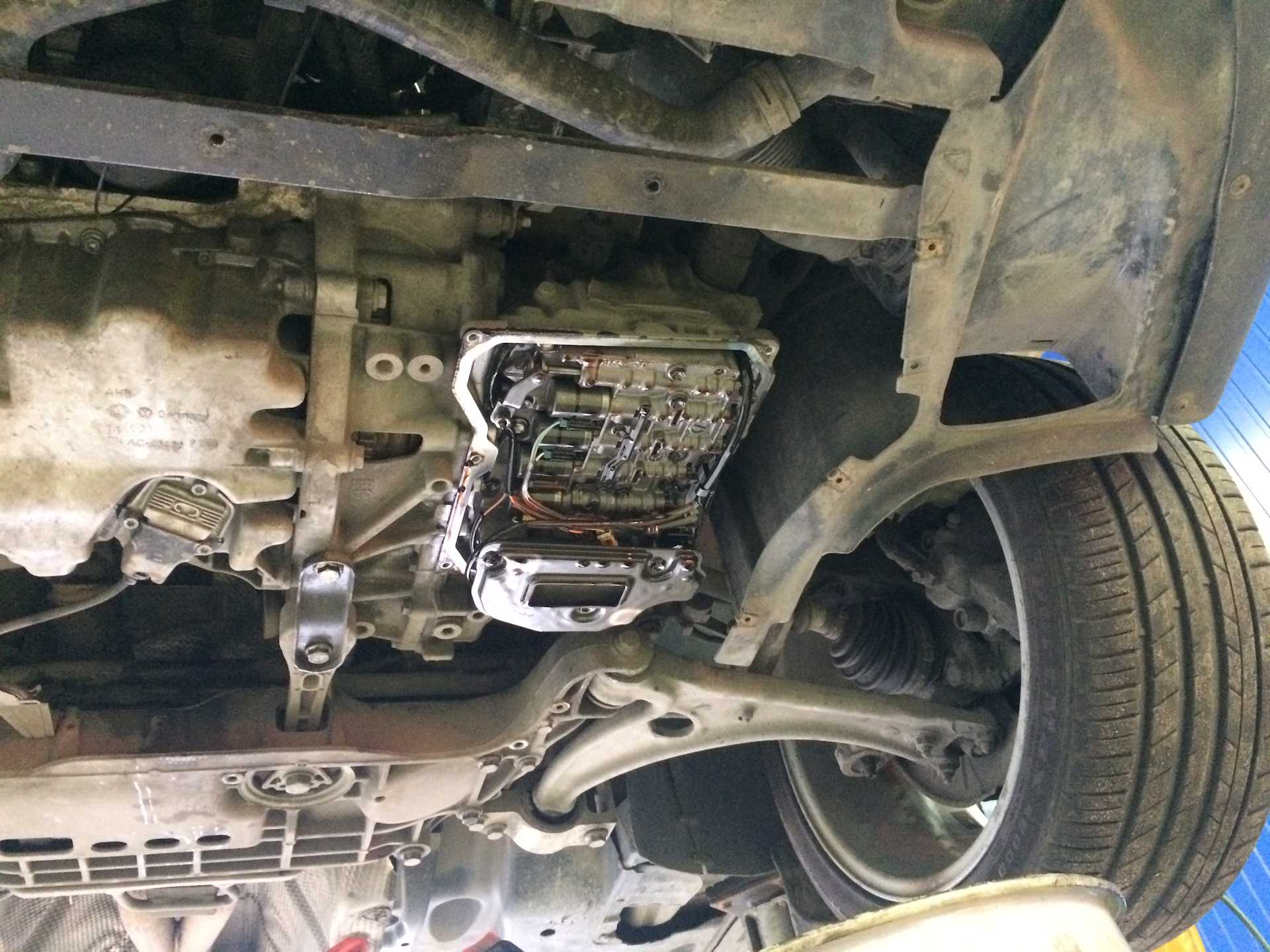

Процедура устранения неисправностей коробки передач заключается в ее полном переборе своими руками, о чем мы поговорим далее. Фото и видео этого процесса вы найдете ниже.

После снятия АКПП вам нужно разобрать агрегат. Первым делом вы увидите прокладку масляного насоса — если она в плохом состоянии, ее нужно заменить.

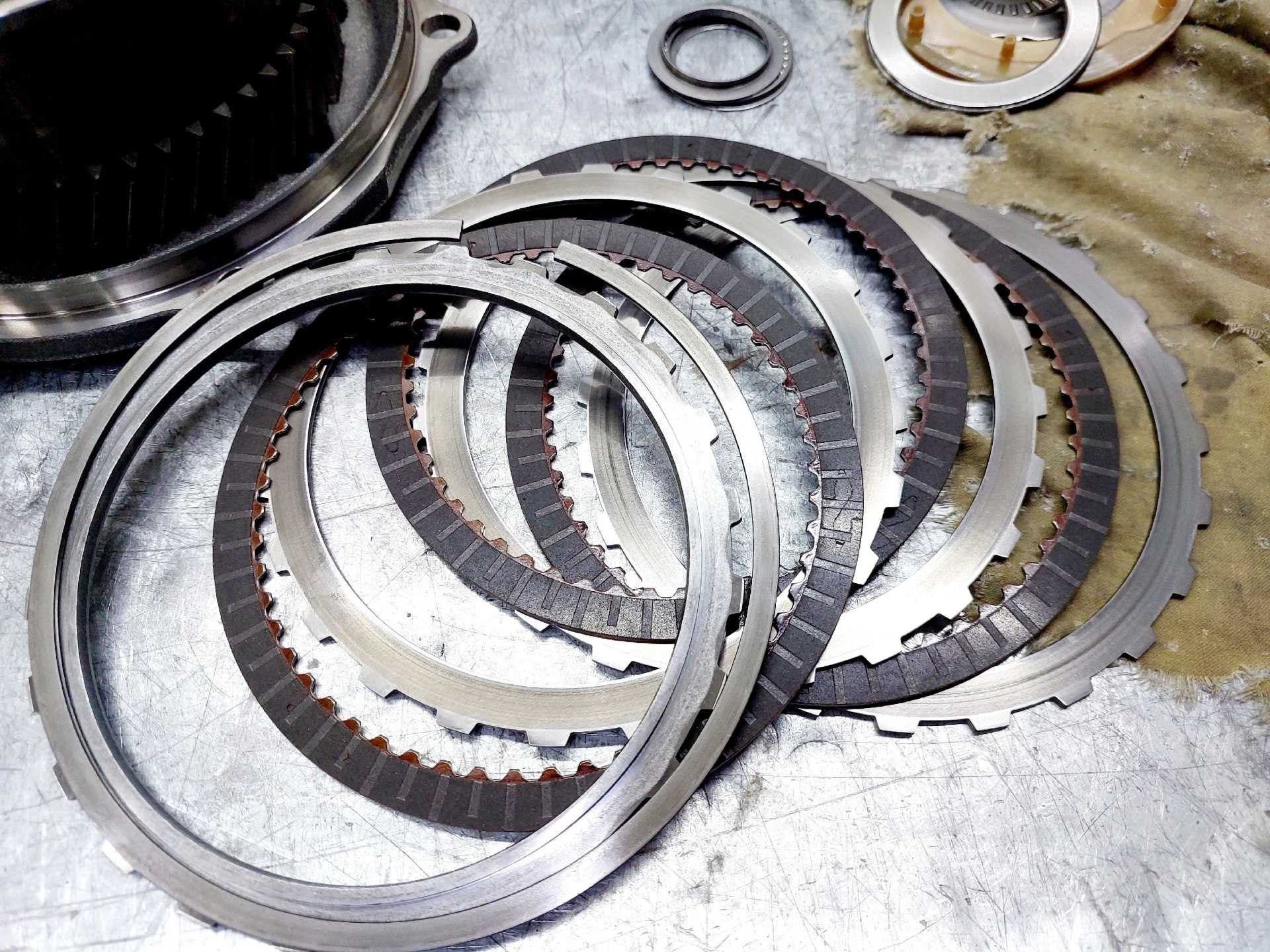

Далее, вы получаете доступ к муфтам — если фрикционные диски уже отработали свой ресурс эксплуатации, то их необходимо заменить.

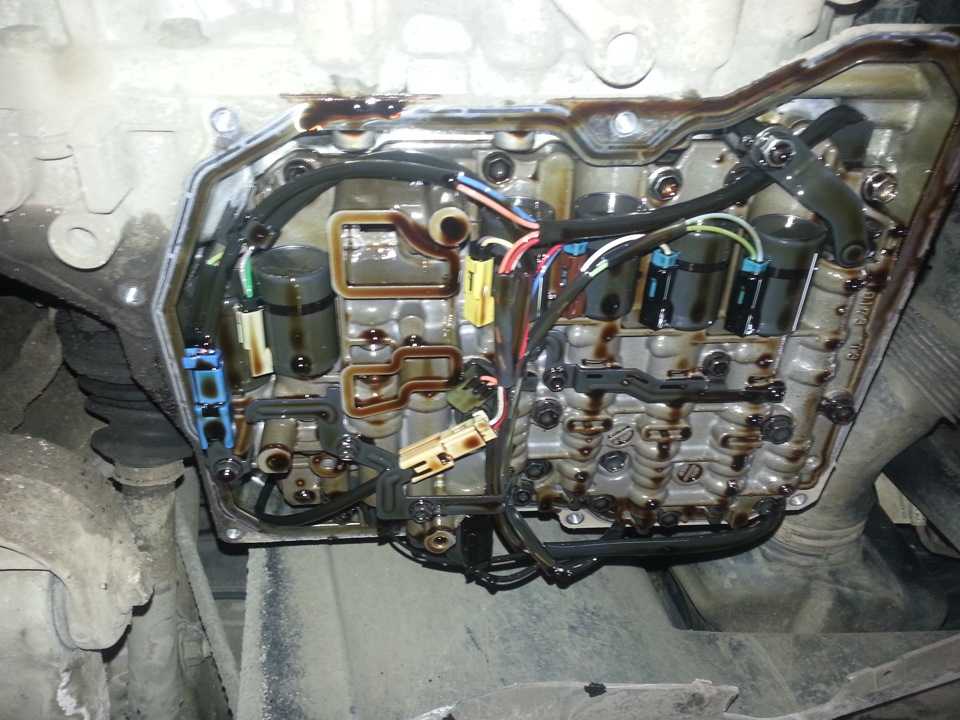

Следующий элемент — гидроблок. Его нужно промыть, особенно, если до этого вам пришлось поменять фрикционные диски, поскольку металлические отложений от них скапливаются именно тут. Очистку узла рекомендуется производить при помощи кисти и специально предназначенной для этого жидкости, которую можно приобрести в любом автомобильном магазине.
При необходимости осуществите замену поршней. Кроме того, не лишним будет поменять и сальник гидродинамического трансформатора, особенно, если он в печальном состоянии. Также осуществите замену металлических колец-уплотнителей, если в этом есть необходимость.
Затем нужно собрать пакет тормоза. Когда планетарный редуктор вместе с одноходовой муфтой установлены на место, монтируйте приводы солнечных шестеренок и планетарный элемент. Все приводы следует зафиксировать винтом, а затем необходимо обратно собрать три разобранные ранее муфты. Установите новую прокладку, не забудьте про масляный насос. Также необходимо монтировать пружины разжима тормоза. Надежно закрутите все элементы.
Теперь установите заранее промытый гидроблок на место, после чего смонтируйте сам фильтр трансмиссии. Собственно, на этом процесс ремонта АКПП Фольксваген Пассат б5 своими руками можно считать завершенным. Осталось только осуществить промывку поддона и установку новой уплотнительной резинки.
В конце концов, вам нужно будет установить ваш агрегат на место, после чего следует залить новое трансмиссионное масло.

В целом данный процесс по демонтажу и ремонту агрегата требует, если не сказать что профессионального, то специализированного подхода. Как вы понимаете, такая процедура не каждому под силу, поэтому перед тем, как заняться снятием и разбором агрегата, спросите себя — а сможете ли вы все сделать правильно и качественно? Ведь автоматическая трансмиссия — это не игрушки, а серьезный агрегат, без которого работоспособность двигателя будет невозможной. А значит, и подход к ремонту должен быть соответствующим.

Конструктивные недостатки и преимущества коробок Passat B6

Недостатков АКПП Пассат Б6 почти не имеет за исключением РКПП. Все гидромеханические автоматические коробки, которые стоят под капотом Б6, не убиваемы. Например, 5HP19 спокойно выдерживают буксировку Пассат, пробуксовки на льду, поездки на холодную без прогрева зимой, резкие старты.

Замена смазывающего средства в этом АКПП должна происходить не по мере количества километров пробега, а по мере его загрязнения. Если Пассат Б6 – старый, то смена смазки естественно должна происходить чаще.

Мехатроники на Пассат Б6 выходят из строя из-за детской болезни раньше, чем обычный гидравлический автомат. К неисправностям, подаренным ей заводом, относятся вибрации, которые разрушают комплектующие DSG.

Быстрее всех выходят из строя в роботизированных АКПП соленоиды. Производитель, а также опытные механики рекомендуют менять их вместе с пластиковыми кольцами. Так как без замененных колец, срок службы соленоидов сильно сокращается.

Из-за вибраций в DSG чаще всего выходит из строя или работает с ошибками электронный блок управления. Это устройство имеет обыкновение перегреваться в летнее время. Из-за этого возможны самостоятельные переключения из одной передачи в другую на мониторе приборной панели, хотя автомобиль будет двигаться с обычной скоростью. Иногда РКПП впадает в аварийный режим из-за перегрева.

Сравнение с конкурентами

В качестве основных конкурентов Passat восьмого поколения можно выделить следующие:

Skoda Octavia 1.8 TSI DSG за 1,226 млн рублей в комплектации (Style) — аналог по комплектации у Volkswagen Passat 8 стоит 1,679 млн рублей. У Passat шумоизоляция салона хуже, чем у Октавии.
Jetta 1.4 TSI с роботом DSG ценой 1,23 млн рублей — базовая комплектация Volkswagen «восьмерки» 1.4 TSI, 125 л.с. с механической коробкой передач за 1,27 млн рублей.
Skoda Octavia 1.8 TSI DSG на «максималке» за 1,574 млн рублей в комплектации (Laurin&Klement) — Passat 1.8 TSI DSG с максимальной комплектацией за 1,879 млн рублей. У Шкоды колесная база размера 2,68 м, а у VW — 2,79 м.
Audi A4 1.8 TFSI CVT доступен за 1,74 млн рублей — Б8 Highline 1.8 TSI DSG за 1,879 млн рублей. Оба варианта переднеприводные, но Ауди на многорычажке, а Volkswagen на Макферсоне.

Исходя из всех данных, можно сделать вывод, что эта машина для любителей именно Volkswagen. Тем же, кому не принципиальна марка автомобиля, можно выбрать наиболее дешевый аналог, который не будет уступать новинке Volkswagen Пассат В8.

Устройство и ремонт АКПП 01V на VW Passat B5 GP

Код коробки передач указан в паспортной табличке с данными автомобиля.

Расположение идентификационных кодов АКПП 01V показано на рис.

Буквенное обозначение	EZY	FNL	FAD	EZY	FNL
Период выпуска	с 10.01	10.01-07.03	с 08.03	с 01.04
Двигатель	2.8 л/142 кВт	2.5 л/114 кВт	2.5 л/120кВт	1.9 л/96 кВт TDI PD	1.8 л/110 кВт
Код гидротрансформатора	F31	F36	F45	V44	А33
Передаточное число	1-я передача	3.665
2-я передача	1.999
3-я передача	1.407
4-я передача	1.000
5-я передача	0.742
Передача заднего хода	4.096
Промежуточная передача	29 : 29 = 1.000	28 : 29 = 0.966	29 : 29 = 1.000	29 : 35 = 1.207
Главная передача	11 : 34 = 3.091	11 : 30 = 2.727
Марка трансмиссионной жидкости	G 052 162 А2 (VW ATF)
Объем трансмиссионной жидкости, л	9.0
Объем долива трансмиссионной жидкости, л	2.6-3.0
Марка масла для главной передачи	G 052 145 А1 (SAE 75W90)
Объем масла в главной передаче, л	0.75

А — Фрикционная муфта А; В — Фрикционная муфта В; С — Фрикционная муфта С; D — Фрикционная муфта D; Е — Фрикционная муфта Е; F — Фрикционная муфта F; G — Фрикционная муфта G; F1 — Муфта свободного хода; Z1, Z2, Z3 — Шестерни промежуточной передачи; Z4, Z5 — Ведущее и ведомое шестерни главной передачи; 1 — Двигатель; 2 — Гидротрансформатор с блокировочной муфтой; 3 — Главная передача и дифференциал; I — Автоматическая коробка передач; 5 — Вал промежуточной передачи.

1 — Блок управления АКПП; 2 — Блок управления двигателем; 3 — Диагностический разъем; 4 — Жгут проводки с датчиком температуры трансмиссионной жидкости; 5 — Узел клапанов; 6 — Многофункциональный переключатель; 7 — Датчик частоты вращения входного вала; 8 — Датчик частоты вращения выходного вала; 9 — Выключатель ручного режима АКПП (Tiptronic); 10 — Электромагнит блокировки рычага селектора АКПП; 11 — Датчик положения педали акселератора; 12 — Выключатели круиз-контроля (Tempomat); 13 — Реле блокировки стартера; 14 — Индикатор положения рычага селектора АКПП; 15 — Выключатель Kickdown; 16 — Выключатель стоп-сигналов/датчик педали тормоза.

Гидротрансформатор: установка и замена сальника см. тут Снятие и установка блока управления см. тут Проверка и регулировка троса управления см. тут Снятие и установка корпуса механизма управления см. тут Снятие и установка рукоятки рычага селектора см. тут Разборка и сборка механизма управления см. тут Разборка и сборка рычага селектора АКПП см. тут Снятие и установка электромагнита блокировки рычага селектора АКПП см. тут

Снятие и установка троса управления см. тут Снятие, установка и регулировка троса блокировки замка зажигания см. тут Снятие и установка кожуха рычага селектора см. тут Разборка и сборка кожуха рычага селектора см. тут

Снятие и установка см. тут

Трубопроводы трансмиссионной жидкости

Трубопроводы трансмиссионной жидкости (автомобили с 6-цилиндровыми бензиновыми двигателями): 1, 5, 6, 12, 15 — Болты (20, 65, 10, 5, 5 Нм, соответственно); 2, 9, 13 — Трубопровод АТГ к радиатору; 3, 10, 14 — Трубопровод ATF от радиатора; 4 — Уплотнительное кольцо; 7, 11 — Держатель; 8 — Накидная гайка (30 Нм).

Трубопроводы трансмиссионной жидкости (автомобили с 6-цилиндровыми дизельными двигателями): 1, 6, 7, 1 1 , 14, 15, 17 — Болты (20, 5, 5, 5, 10, 65, 10 Нм, соответственно); 2,— Трубопровод ATF к радиатору; 3,— Трубопровод ATF от радиатора; 4, 5, 8 — Уплотнительное кольцо; 9, 12, 16 — Держатель; 10, 13 — Накидная гайка (30 Нм).

Снятие и установка масляного поддона и сетчатого фильтра см. тут Снятие и установка узла клапанов/золотниковой коробки см. тут Снятие и установка датчиков см. тут Замена многофункционального выключателя см. тут Замена датчика спидометра см. тут

Главная передача и дифференциал

1 — Сальник главной передачи; 2, 10 — Регулировочная шайба; 3, 11 — Наружная обойма роликоподшипника; 4 — Пробка (30 Нм); 5, 8, 14, 21 — Болт (23 Нм); 6 — Правый приводной вал; 7 — Сальник правого приводного вала; 9 — Крышка главной передачи; 12, 20, 28 — Уплотнительное кольцо; 13 — Дифференциал; 15 — Крышка промежуточной передачи; 16 — Втулка; 17 — Прокладка; 18 — Штифт; 19 — Рычаг вала селектора АКПП; 22 — Сальник левого приводного вала; 23 — Ротор датчика спидометра; 24 — Левый приводной вал; 25 — Корпус подшипника; 26 — Шарикоподшипник; 27 — Стопорное кольцо.

Замена сальников приводных валов см. тут Замена прокладки крышки промежуточной передачи см. тут

Источник

Расход топлива

Расход топлива обеих коробок лежит в пределах от 7,9 до 8,5 литров на 100 км. При этом объем может меняться в зависимости от условий эксплуатации транспортного средства и стиля вождения.

Ниже представлена таблица, в которой рассмотрены определенные условия, а также возможный расход по данным завода-изготовителя.

Условия эксплуатации	Расход топлива на 100 км, л
Город	8,5
Трасса	7,9
Смешанные	8,1

Однако, несмотря на значительное потребление топлива, АКПП ценится многими автолюбителями, так как представляет собой достаточно надежный агрегат, обеспечивающий комфортное передвижение автомобиля. Кроме этого, по словам многих владельцев Volkswagen Passat B6, реальный показатель расхода выше того, который указывает завод.

История модели

История автомобиля началась с 1969 года, когда в состав VAG вошла Audi NSU Auto Union AG. После их слияния был запущен проект, в результате которого авторынок увидел Audi 80. Уже в 1973 году на этой же платформе появился первый Фольксваген Пассат. Новая модель немецкого автоконцерна была оснащена продольно расположенным двигателем и жидкостным охлаждением. До этого VAG выпускал исключительно заднемоторные автомобили.

Немцы не останавливались на достигнутом, поэтому в 1974 году представила первый Volkswagen Passat Variant. В течение 3 последующих лет автомобиль модернизировался, вследствие чего:

увеличился размер багажника;
изменилась форма кузова;
появились аэродинамические бамперы;
расширилась гамма силовых агрегатов.

В 1977 году автоконцерн продал более 1 000 000 VW Passat Variant. И только после этого универсал стали оснащать более мощными моторами – 1.5-литровыми дизелями мощностью 50 лошадей. В смешанном цикле расход топлива не превышал 7.5 л.

С 1984 года стали выпускаться полноприводные универсалы, а еще через 1 год на все автомобили начали устанавливать каталитическим нейтрализатором выхлопных газов. Через 4 года на мировой рынок поступил Volkswagen Passat Variant 3-го поколения, имеющий маркировку «B3». В отличие от предшественников, он имел:

большие линейные параметры;
удлиненную колесную базу;
поперечно расположенный двигатель.

За все время существования «Пассатов» автоконцерн представил миру несколько поколений универсалов этого модельного ряда.

Фольксваген Пассат Б6 и Шаран

Для модели Пассат Б6 с АКПП 09G характерны следующие особенности ремонта:

АКПП Пассат Б6 не требовательна к совершенно чистому маслу, фильтры используются устаревшей конструкции, однако служат до 200000, после нескольких замен масла и промывок. Однако при ремонте после перегрева коробки, фильтр лучше поменять на новый. При перегреве он заберет в себя остатки фрикционов и их клей, которые из фильтра достать будет невозможно. При установке такого фильтра обратно, остатки фрикционов попадут в коробку.
Теплообменники, работающие на грязном масле быстро забиваются, что приводит к перегревам и выходу из строя механизмов АКПП Пассат Б6. Масло необходимо менять раз в 60000 километров.
Сама трансмиссия работает достаточно в экстремальном температурном режиме, запаса по этой части практически нет. Фрикционная накладка гидротрансформатора при таких условиях изнашивается очень быстро.
При сгорании фрикционов второй передаче, рекомендуется менять все остальные фрикционы. Это связано с работой в режиме проскальзывания.
Некорректные переключения 4–6 передач может быть связаны с проблемами гидроблока. Причина обычно лежит в нештатной работе электронного блока управления.

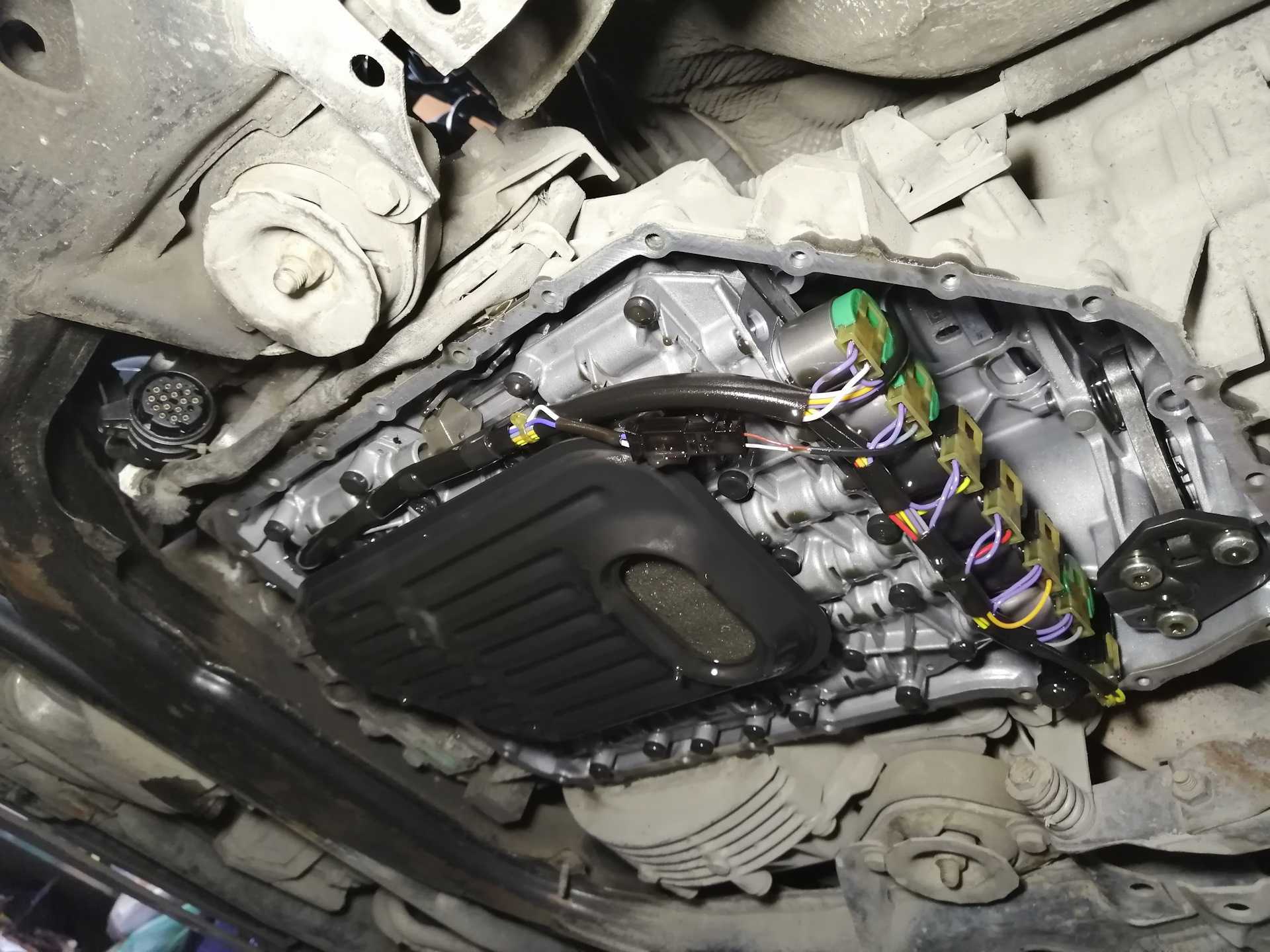

Гидроблок Пассат Б6 может очень быстро «умереть» из-за слишком агрессивной езды. Режим проскальзывания, высокие температуры двигателя и коробки быстро изнашивают его накладки. Масло с этой прокладки становится похоже на наждачную бумагу и быстро уничтожает внутренности коробки.
Внутренние части гидроблока: соленоиды, датчики, клапаны могут страдать от протечек масла, связанных с износом уплотнителей внутри гидроблока. Необходима их замена, пока он полностью не вышел из строя.
Симптомы разбившихся втулок обычно начинаются с пробуксовок на третьей скорости, ударов и толчков при переключениях. Это очень опасный симптом, поскольку загрязненное масло уничтожит гидроблок и остальные втулки очень быстро.
Масло может обладать настолько сильными абразивными свойствами, что в состоянии износить плиту гидроблока до неремонтопригодного состояния. Поэтому периодически необходимо осуществлять очистку гидроблока и смотреть за состоянием масла.

Для модели Пассат Б6 и Шаран с АКПП 5HP19 EYF характерны следующие особенности ремонта:

АКПП 5HP19 EYF на Шаран живет значительно больше 200000 километров. Это коробка прощает и пробуксовки, и перегревы, но очень не любит грязного масла или его низкого уровня. Масляное голодание способна уничтожить всё, что есть в коробки. От гидроблока до фрикционов.
Для сотрудников сервисов 5HP19 EYF Шаран известна в первую очередь своим гидротрансформаторами. Их принудительная блокировка съедает фрикционные накладки, что и приводит к сильному загрязнению масла и последующим ремонтам.
На модели Шаран больным местом является масляный насос. Очень часто летят его крышки и их отдельные детали.
Сепараторная пластина внутри гидроблока Шаран может легко повреждаться частичками металла в масле.
Фрикционы для Шаран лучше менять в комплекте. При выходе из строя одного пакета или соленоида главного давления все фрикционы пропитываются горелым маслом и скоро получают критический износ.
По электрике АКПП в Шаран первое место занимает электрорегулятор давления. Он изнашивается быстрее всего остального в гидроблоке. Его выход из строя обычно тянет за собой весь гидроблок, а то и всю коробку. Повышенное давление может уничтожить пакеты и барабаны.
По механической части от износа обычно страдают алюминиевые поршни и барабаны. Происходит это уже на больших пробегах Шаран и является естественным процессом.

Трансмиссия и возможные хлопоты, связанные с ней

Самой беспроблемной трансмиссией является полноприводная система 4Motion, работающая с муфтой Haldex. Здесь достаточно вовремя менять масло – примерно каждые 60000 км. Такая трансмиссия спокойно прослужит не менее 250000 км. Также следует смотреть за внутренними ШРУСами, чтобы у них не вытекала смазка, новый шарнир обойдется в 70 евро.

Механические коробки передач тоже достаточно надежны, 5-ти ступенчатые устанавливаются на автомобили с бензиновыми моторами объемом 1,6 литров и дизельными с объемом в 1,9 литра – это самые слабые в плане мощности модификации, на всех остальных версиях устанавливается 6-ти ступенчатая коробка. Единственное, что может доставить неудобства – сальники, которые примерно через 80000 км. могут потечь. А в моделях, выпущенных ранее 2008 года, подшипники валов в коробках достаточно слабоваты.

Есть и автоматические коробки, такие как 6-ти ступенчатый Tiptronic, с ним могут возникать некоторые проблемы. Эта коробка может легко перегреваться, а от перегрева портятся подшипники и гидроблок. Уже через примерно 80000 км. передачи могут переключаться не как обычно, а с ударами, это значит, что есть 2 варианта: либо менять гидроблок за 1100 евро, либо восстановить старый у мастеров примерно за 400 евро.

Но самая проблемная коробка оказалась «инновационная» коробка-робот DSG (Direct Shift Gearbox или Direkt Schalt Getriebe). С 2-х литровыми дизелями и бензиновыми 3,2-литровыми VR6, а также с турбодизелями на 1,4 и 1,8 литров идет 6-тиступка BorgWarner DQ250, у которой есть масляная ванна, а многодисковые муфты сцепления в ней функционируют. В этой масляной ванне 7 литров достаточно дорогое масло ATF DSG, литр которого стоит 22 евро. Чтобы коробка не сломалась раньше времени, это масло надо менять каждые 60000 км. У этой коробки-робота слабым местом также считается мехатронный гидроблок управления. Разница от автомата в том, что удары при переключении передач могут появиться уже через 20000 км. А замена данного гидроблока будет стоить 1700 евро.

Но, на первом месте по проблемности стоит 7-ми ступенчатый робот DSG DQ200, с сухими сцеплениями Luk, который появился после 2008 года. В этом роботе все те же проблемы с гидроблоком управления, но цена за него – 2000 евро. Также здесь фрикционы работают неадекватно, постоянные рывки и дергания появлялись на многих автомобилях. На сервисных центрах делали перепрошивку блока управления, пытаясь откорректировать момент размыкания и смыкания дисков, учитывая степень их износа, также меняли сцепление за 1200 евро и доходило даже до замены коробки, которая стоит 7000 евро. Но уже через 50000 км. рывки и удары при переключении начинались снова.

Лишь в 2010 году разработчиками была проделана модернизация «робота» DSG-7, в котором был улучшен блок управления и сцепление было усиленно. Чтобы не потерять клиентов, Фольксваген в 2012 году сделал увеличенную гарантию на робот DQ200 – 5 лет или 150 тыс. км. пробега.

Необходимое количество масла для замены в АКПП Фольксваген Пассат Б6

Сколько литров заливать?

Aisin 09G

Данная шестиступенчатая гидромеханическая трансмиссия вмещает в себя порядка 10 литров трансмиссионного масла, которые понадобятся вам при полной аппаратной замене масла. А вот частичная замена обойдется на порядок дешевле, так как потребует к приобретению всего 7 литров рабочей жидкости. Не забудьте также заменить масляный фильтр и прокладку под артикулами Meyle 100 325 0009 и Meyle 100 139 0002, что обеспечит вам последующую беспроблемную эксплуатацию АКПП.

DSG 6 DQ250

Шестиступенчатый преселективный робот DSG 6 DQ250 также является затратным в плане замены трансмиссионной жидкости, так как требует не менее 9 литров рабочей жидкости. Хотя частичная замена обойдется в разы дешевле, так как производится по принципу, сколько слили масла с коробки, столько и необходимо залить.

DSG 7 DQ200

А вот для замены масла АКПП Пассат Б6 с сухим сцеплением, именуемой DSG 7 DQ200, приобретать трансмиссионной жидкости нужно по минимуму. Достаточным будет иметь 2 литра масла для коробки и 1 литр рабочей жидкости для мехатроника.

С какой периодичностью проводить замену масла в АКПП Фольксваген Пассат Б6

Данный вопрос вызывает огромное количество споров. С одной стороны производитель рекомендует производить замену масла АКПП Фольксваген Б6 не реже каждых 60 000 километров пробега. А с другой стороны нередки случаи, когда масло в коробке изнашивается в разы быстрее. Причиной тому сложные условия эксплуатации автомобиля, а также агрессивный стиль вождения. Соответственно, о необходимости замены масла АКПП Пассат может говорить состояние трансмиссионки, которое вы можете лицезреть при проверки уровня масла в коробке.

Проверка уровня масла в АКПП Пассат Б6

Многие автомобилисты наивно думают, что масло в коробке Фольксваген пассат проверяется по аналогии с мотором. Но это далеко не так. Все дело в том, что данные виды трансмиссий не имеют уровневого щупа. Соответственно проверить уровень трансмиссионки в данном случае можно с использованием сливной пробки. Для этого:

загоняем автомобиль на яму, которая не имеет наклонов
прогреваем масло в коробке до температуры в 35%

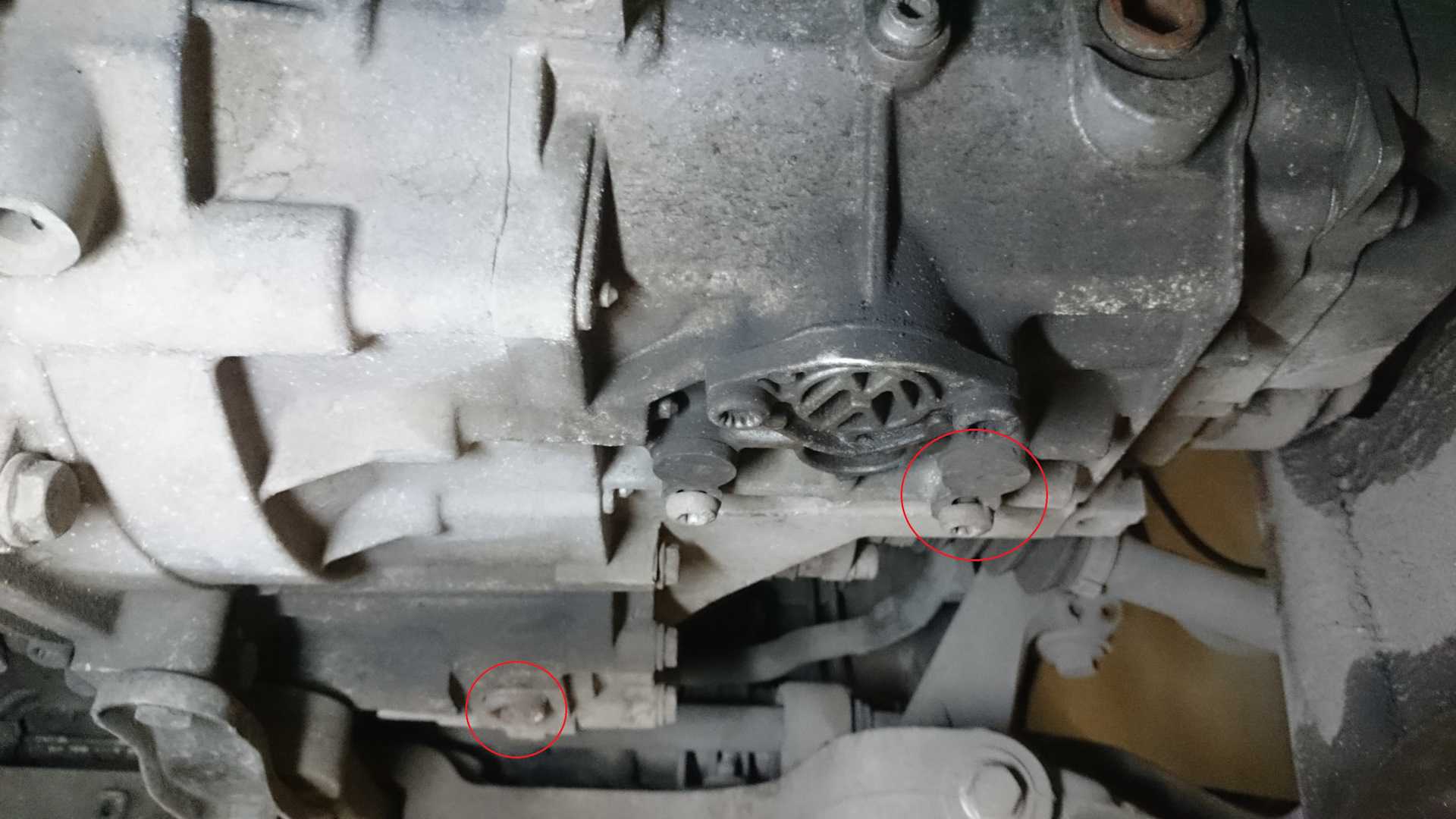

откручиваем нижнюю сливную пробку

Течь масла из-под пробки говорит о его нормальном уровне. а вот его отсутствие свидетельствует о необходимости долить масло в АКПП.

Проверка уровня масла в АКПП без щупа

Если Вам нужна замена масла в АКПП Фольксваген Пассат в Москве под ключ, то можем порекомендовать данный сервис.

Замена масла в АКПП Фольксваген Пассат Б6

Произвести частичную замену масла в АКПП Фольксваген пассат предельно просто. Для этого необходимо:

ровно выставить автомобиль на подъемник или яму
открутить сливную пробку и слить отработку
заменить расходники и залить новое масло
