Снятие топливного бака kalina

Купить топливный насос на ВАЗ (LADA) KALINA седан (1118)

Назначение

Насос топливный нужен для перекачки бензина или дизельного топлива из бензобака к двигателю.

Альтернативное название: топливной насос, бензонасос.

Признаки поломки топливного насоса ВАЗ KALINA седан (1118)

Не стоит удивляться тому, что систематически эта запчасть или отдельные ее компоненты ломаются. Бензонасос — это деталь, которая постоянно пребывает в рабочем режиме. Вот некоторые симптомы плохо работающего бензонасоса.

• низкая мощность двигателя, что обязательно почувствует водитель, знающий свой автомобиль
• проблематичный запуск двигателя
• высокая тональность звука работающего двигателя

Признаков и причин поломки хватает. Все симптомы, перечисленные выше, могут свидетельствовать и о других проблемах в работе автомобиля. Поэтому не пытайтесь заниматься самолечением, а обратитесь в хорошие станции технического обслуживания автомобилей. Замена топливного насоса — это ответственное занятие. А ремонт топливных насосов — тем более. Поэтому, если Вы никогда не занимались установкой топливного насоса — не рискуйте.

Где купить бензонасос на ВАЗ KALINA седан (1118)?

Насос — это главный компонент топливной системы и нельзя пренебрегать его качеством. Топливные насосы купить можно практически на любом городском рынке. Но, надо ли осуществлять покупку в такой способ? Городские рынки и мелкие магазинчики — это то, где очень часто можно встретить поддельную продукцию.

Электронный каталог АвтоТО предлагает топливный насос на ВАЗ (LADA) KALINA седан (1118) от лучших производителей электроники для автомобилей. Все товары проверены на безопасность и сертифицированы. Здесь вы можете приобрести такие части бензонасоса, как обратный клапан топливного насоса или реле топливного насоса.

Где купить бензонасос на ВАЗ (LADA) KALINA седан (1118) с доставкой?

Для заказа достаточно просто оставить заявку и дождаться звонка нашего специалиста или же набрать один из номеров, указанных на сайте.

Все комплектующие, представленные на сайте магазина АвтоТО, можно заказать с доставкой во все регионы Украины. Доставка запчастей выполняется наиболее авторитетными курьерскими службами Украины.

Диагностика клапана продувки адсорбера

Клапан адсорбера, вышедший из строя, опасен тем, что бензобак начинает плохо и некачественно проветриваться. Это приводит к деформациям и повреждениям бензонасоса. Адсорбирующий слой, не подвергающийся хорошей вентиляции, способен вызвать накопление топлива во впускном коллекторе, что станет причиной ухудшения работы двигателя.

Неисправный клапан продувки адсорбера повинен в провалах на холостых оборотах. У двигателя Калина возникает слабая тяга. При работе мотора характерного звука стрекотания не будет слышно, если клапан неисправен.

При отвинчивании крышки бензобака нужно внимательно прислушиваться. Если появляется характерный шипящий звук, это означает наличие разрежения в баке, то есть система вентиляции неисправна. При появлении каких-либо признаков поломки клапан адсорбера следует заменить на новый. Неисправный клапан Калина повлияет на систему фильтрации и продувки. Он будет плохо собирать и аккумулировать испарения топлива, возникнет их утечка наружу. О такой ситуации будет свидетельствовать неприятный запах бензина в салоне и возле автомобиля.

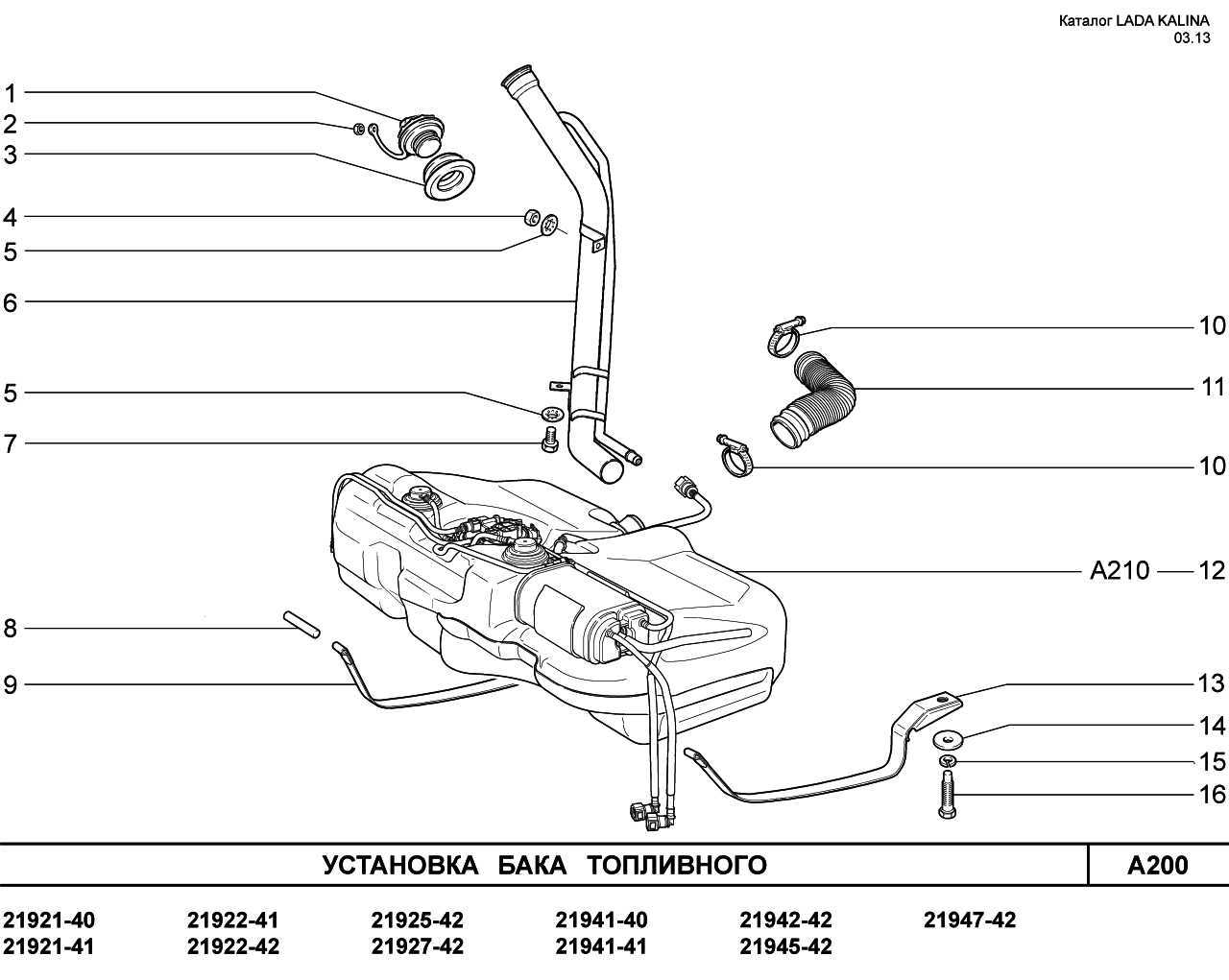

Как крепится бензобак на калине

Для выполнения работы потребуется помощник, а также:

— смотровая канава или эстакада;

— шланг для перекачки топлива.

Можно обойтись без помощника. При этом необходим регулируемый по высоте упор или подставка. Если есть возможность, перед выполнением работы следует максимально израсходовать топливо из бака.

Снятие

1. Подготавливаем автомобиль к выполнению работы.

2. Сбрасываем давление топлива.

После сброса давления в топливопроводе остается небольшое количество топлива.

3. Крестовой отверткой ослабляем затяжку хомута крепления шланга топливного бака к заливной трубе и отсоединяем шланг от трубы.

Купить топливный насос на ВАЗ (LADA) KALINA седан (1118)

Назначение

Насос топливный нужен для перекачки бензина или дизельного топлива из бензобака к двигателю.

Альтернативное название: топливной насос, бензонасос.

Признаки поломки топливного насоса ВАЗ KALINA седан (1118)

Не стоит удивляться тому, что систематически эта запчасть или отдельные ее компоненты ломаются. Бензонасос — это деталь, которая постоянно пребывает в рабочем режиме. Вот некоторые симптомы плохо работающего бензонасоса.

• низкая мощность двигателя, что обязательно почувствует водитель, знающий свой автомобиль
• проблематичный запуск двигателя
• высокая тональность звука работающего двигателя

Признаков и причин поломки хватает. Все симптомы, перечисленные выше, могут свидетельствовать и о других проблемах в работе автомобиля. Поэтому не пытайтесь заниматься самолечением, а обратитесь в хорошие станции технического обслуживания автомобилей. Замена топливного насоса — это ответственное занятие. А ремонт топливных насосов — тем более. Поэтому, если Вы никогда не занимались установкой топливного насоса — не рискуйте.

Где купить бензонасос на ВАЗ KALINA седан (1118)?

Насос — это главный компонент топливной системы и нельзя пренебрегать его качеством. Топливные насосы купить можно практически на любом городском рынке. Но, надо ли осуществлять покупку в такой способ? Городские рынки и мелкие магазинчики — это то, где очень часто можно встретить поддельную продукцию.

Электронный каталог АвтоТО предлагает топливный насос на ВАЗ (LADA) KALINA седан (1118) от лучших производителей электроники для автомобилей. Все товары проверены на безопасность и сертифицированы. Здесь вы можете приобрести такие части бензонасоса, как обратный клапан топливного насоса или реле топливного насоса.

Где купить бензонасос на ВАЗ (LADA) KALINA седан (1118) с доставкой?

Для заказа достаточно просто оставить заявку и дождаться звонка нашего специалиста или же набрать один из номеров, указанных на сайте.

Все комплектующие, представленные на сайте магазина АвтоТО, можно заказать с доставкой во все регионы Украины. Доставка запчастей выполняется наиболее авторитетными курьерскими службами Украины.

РУКОВОДСТВО ПО ЗАМЕНЕ

Как самому поменять бензонасос, рассмотрим на примере Hyundai Solaris.

1. Открутите болты крепления и снимите подушку заднего ряда сидений.
2. Срежьте канцелярским ножом герметик.
3. Снимите фишку электропитания.
4. Пассатижами ослабьте самозатягивающийся хомут и снимет шланг отвода паров бензина к адсорберу.
5. Снимите подающий топливный шланг.
6. Освободите из кронштейна вентиляционный шланг, идущий к адсорберу паров бензина.
7. Открутите винты крепления и снимите прижимную пластину.
8. Вытащите топливный модуль.
9. Снимите резиновый уплотнитель.
10. Отсоедините фишки электропитания.
11. Рекомендуем снять ДУТ, чтобы не повредить его в процессе разборки модуля.
12. Извлеките стопор наконечника топливной трубки.
13. Снимите трубку и уплотнительное кольцо.
14. Отожмите фиксаторы металлических направляющих, после чего разъедините части корпуса.
15. Освободите защелки и вытащите корпус фильтрующего элемента в сборе с регулятором и бензонасосом.
16. Отщелкните фиксаторы бензонасоса.
17. На новый бензонасос желательно устанавливать чистую сеточку. На этом этапе вам остается собрать все элементы в обратном к снятию порядке.

Порядок обслуживания бензонасоса, возможные неисправности

Не всегда следует прибегать к немедленной замене бензонасоса Калина, ведь для начала можно провести его ремонт. Но для этого заранее следует подобрать нужный инструмент.

Для этого устройства обычно контролируют два параметра: рабочее давление и производительность при работе. Уже после снятия устройства можно проверить и потребляемый ток при номинальной и полной нагрузке. Но для таких замеров понадобится уже специализированный стенд.

Первоначальным пунктом контроля станет напряжение разъема, который питает бензонасос от бортовой системы питания автомобиля. Оно не только должно равняться 12 В или даже чуть превышать это значение, но и при работе машины должен отчетливо слышаться шум работающего устройства.

5.14.6. Замена топливного бака и его наливной трубы

При обнаружении утечки топлива из бака рекомендуется заменить бак. Если часто засоряется сетка топливного насоса, снимите и промойте бак.

Если обнаружена течь по линии стыка верхней и нижней частей бака, можно эти места пропаять (рекомендуется делать в специализированных мастерских). Для этого вылейте остатки бензина, тщательно промойте и просушите бак. Затем место течи запаяйте мягким припоем.

ПРЕДУПРЕЖДЕНИЯ Паять можно только тщательно промытый и просушенный бак, не содержащий паров бензина, иначе при пайке пары могут воспламениться. Для промывки топливного бака используйте моющие средства «Лобомид», МС или МЛ. Затем, чтобы удалить остатки моющего средства, промойте и пропарьте бак струей горячей воды. Тщательно просушите бак. Удобнее снимать пустой бак, работая на подъемнике, эстакаде или смотровой канаве. Для удаления остатков топлива снимите электробензонасос (см. «Замена топливного насоса») и откачайте топливо через открывшееся отверстие в баке.

Вам потребуются: ключи «на 8», «на 12», пассатижи, отвертка с плоским лезвием.

1. Снизьте давление в системе питания (см.
«Снижение давления в системе питания»).

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Отсоедините от трубопроводов нагнетающий и сливной шланги топливного насоса, сжав их фиксаторы.	4. Разъедините трубопровод отвода паров топлива в адсорбер, сжав его фиксаторы.

5. Сожмите фиксаторы и разъедините колодку жгута проводов топливного насоса.	6. Извлеките трос привода стояночного тормоза из держателей, расположенных на топливном баке в его передней части…

7. …и справа.	8. Ослабьте затяжку хомута крепления шланга вентиляции и отсоедините шланг от патрубка топливного бака.

9. Ослабьте хомут крепления шланга наливной трубы, сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу и отсоедините шланг от патрубка топливного бака.	10. Установив под топливный бак опору, выверните по два болта крепления бака к основанию кузова впереди…

11. …и сзади.

12. Уберите опору и снимите топливный бак с автомобиля.

ПОЛЕЗНЫЙ СОВЕТ Снимайте топливный бак с помощником, так как бак довольно тяжелый и имеет неудобную для удерживания форму.

13. Установите топливный бак в порядке, обратном снятию.

14. После присоединения трубопроводов и жгута проводов топливного насоса залейте в бак бензин, пустите двигатель и проверьте герметичность всех соединений трубопроводов.

Если нужно снять наливную трубу топливного бака, выполните следующее.

1. Снимите правое заднее колесо и установите автомобиль на надежную опору.

2. Выверните четыре болта крепления защитного кожуха трубы к кузову…	3. …и снимите кожух.

4. Отсоедините шланги наливной трубы и вентиляции от патрубков топливного бака (см. пп. 8 и 9 этого подраздела).

5. Перекусите бокорезами (или разрежьте ножом) хомут крепления шлангов и трубопроводов.

ПРИМЕЧАНИЕ Хомут крепления шлангов и трубопроводов одноразового использования. При сборке закрепите шланги и трубопроводы новым хомутом.

6. Откройте люк горловины наливной трубы топливного бака и выверните из горловины пробку.	7. Выверните три болта крепления наливной трубы к боковине кузова…

8. …болт крепления кронштейна наливной трубы к основанию кузова…	9. …и снимите наливную трубу в сборе с кронштейном и вентиляционным шлангом.

10. При необходимости замены наливной трубы отстегните отверткой фиксатор кронштейна…	11. …и снимите кронштейн…

12. …извлеките уплотнительные втулки из нижних концов наливной трубы…	13. …и вентиляционного шланга, затем установите снятые детали на новую наливную трубу.

14. Установите наливную трубу топливного бака в порядке, обратном снятию.

предыдущая страница5.14.5. Замена топливного насоса

следующая страница 5.14.7. Проверка и замена регулятора давления топлива

Выбор ламп

При выборе ламп можно пойти двумя путями:

1. Установить обычные лампы накаливания, такие как были установлены заводом изготовителем.
2. Установить светодиодные лампы.

Рекомендуем устанавливать светодиодные лампы, так как ресурс их выше по сравнению со стандартными и еще можно немного снизить нагрузку на генератор. Еще учтите, что у светодиодных ламп есть плюс и минус. Если вы поставили светодиодную лампу, а она не светит, переверните патрон с лампой на 180 градусов.

В панели приборов на Калине применяется тип ламп с цоколем W1,2W. В любом авто магазине можно купить патрон с лампой или лампочку отдельно.

Снятие, замена, установка топливного бака

Симптомы: течь топлива из топливного бака.

Возможная причина: поврежден топливный бак.

Инструменты: набор головок, набор гаечных ключей, пассатижи, набор отверток.

Примечание. Наиболее удобно демонтировать пустой бак, установив автомобиль на подъемник или эстакаду.

Стравите давление в системе питания двигателя.

Отсоедините наконечник провода от отрицательного вывода аккумуляторной батареи.

Снимите с трубопроводов шланги топливного насоса, предварительно сдавив их фиксирующие элементы.

Снимите трубопроводы с адсорбера системы улавливания паров топлива, предварительно сжав их фиксирующие элементы.

Ослабьте затяжку крепежного хомута соединительного шланга заливной трубы к патрубку топливного бака.

Отсоедините соединительный шланг наливной трубы от патрубка, расположенного на топливном баке. Снимите со шланга хомут, чтобы не потерять его в процессе проведения дальнейших работ.

Открутите и снимите две гайки крепления термоэкрана основного глушителя к крепежному хомуту топливного бака.

С предельной аккуратностью отогните край термоэкрана основного глушителя вниз, отсоединив его от шпилек хомута крепления топливного бака.

Открутите и извлеките два крепежных винта защитного щитка к лонжерону кузова автомобиля.

Подоприте бак надежной и крепкой опорой так, как показано на прилагающейся фотографии.

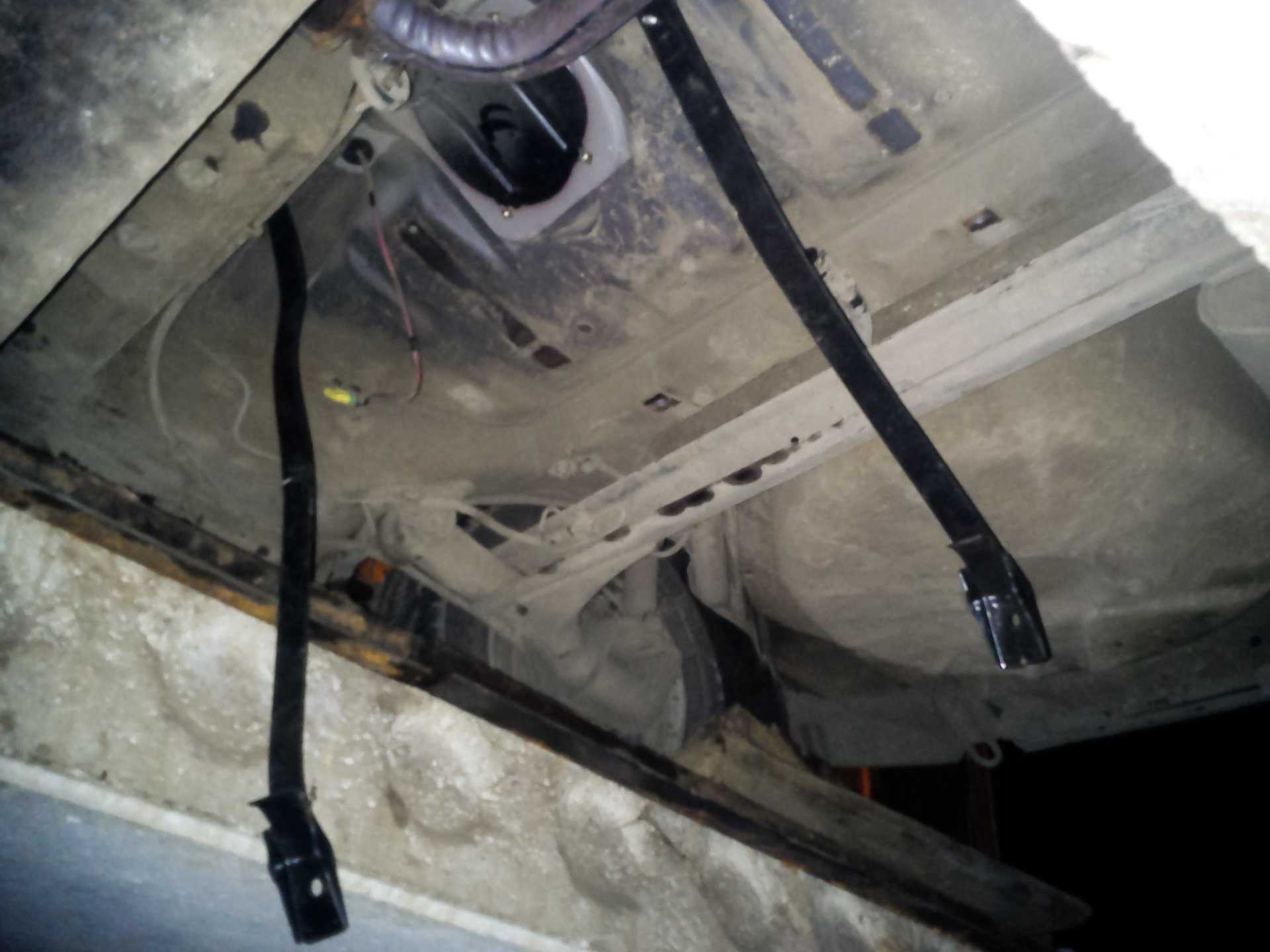

Открутите и выньте один крепежный болт хомута топливного бака к основанию кузова автомобиля спереди.

Открутите и извлеките два крепежных болта хомута топливного бака к основанию кузова автомобиля сзади.

Получите доступ к верхней поверхности топливного бака, немного опустив его вниз.

Снимите с модуля электробензонасоса колодку проводного жгута, сжав ее фиксирующие элементы.

Опустите топливный бак еще немного ниже.

Ослабьте затяжку крепежного хомута к штуцеру топливного бака воздухоотводящей трубки наливной трубы, а затем сдвиньте хомут вниз по шлангу.

Произведите монтаж нового топливного бака в последовательности, обратной демонтажу.

После подсоединения трубопроводов заполните топливный бак бензином и запустите двигатель. Проверьте герметичность соединений.

Топливные фильтры Калины

Как и у многих других автомобилей ВАЗ, система питания «Лада Калина» оборудована двумя ступенями фильтрации топлива. Функция грубой очистки возложена на сетчатый фильтр или «сеточку», как называют его в обиходе. Установленная вместе со всем топливным модулем в бензобаке, сеточка защищает электробензонасос, не пропускает крупный мусор, способный вызвать поломку или засорить топливную магистраль.

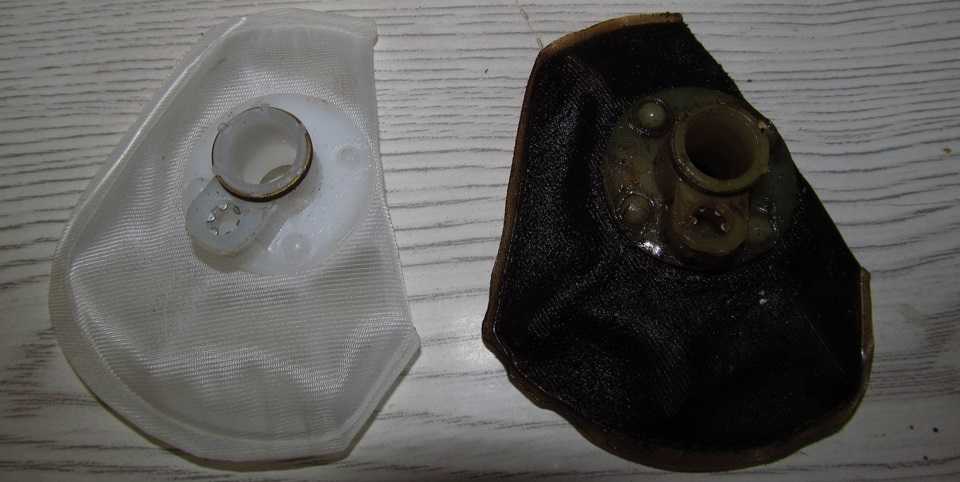

Сеточка защищает электробензонасос, не пропускает крупный мусор

Для «Лады Калины» нужна сетка со срезом. Недорогая деталь стоимостью не более 50–100 р. играет важную роль. Забитый фильтр затрудняет поступление топлива в бензонасос, который вынужден работать на повышенных оборотах, чтобы поддержать требуемое давление в системе питания. Такой режим может стать причиной преждевременной поломки и замены насоса ценой около 2500 р.

Для «Лады Калины» нужна сетка со срезом

Прежде чем попасть в форсунки, бензин проходит ещё одну ступень — фильтр тонкой очистки топлива или просто топливный фильтр, как его называют в официальных описаниях и руководствах. В системе питания «Лады Калины» используется обычный бензиновый фильтр для инжекторных автомобилей со штуцерами под шланги, оборудованные зажимными клипсами. Детали с резьбовым соединением не подходят.

В системе питания «Лады Калины» используется обычный бензиновый фильтр для инжекторных автомобилей со штуцерами под шланги с фиксаторами

Рынок насыщен топливными фильтрами различных производителей. Их цены 150–500 рублей в зависимости от бренда. Некоторые производители и продавцы ценят свои товары ещё дороже. Исследуя рынок, эксперты журнала «За рулём» не нашли между изделиями существенных различий. Среди главных параметров фильтров для очистки бензина тонкость отсева и производительность при заданном давлении

Все фильтры, привлёкшие внимание специалистов, успешно справляются с удержанием загрязнителей размером более 10 мкм и легко пропускают через фильтрующий элемент 2 л топлива каждую минуту

Выбор топливного фильтра определённого бренда не оказывает существенного влияния на качество очистки. При условии своевременной замены фильтра, автомобилисты, которые ориентируются на цену, не ухудшают условия эксплуатации двигателя. Покупка дорогих изделий оправдана, если требуются улучшенные параметры: минимальная тонкость отсева и большая площадь фильтрующего элемента.

Фотогалерея: топливные фильтры различных производителей

BIG — один из самых популярных топливных фильтров

Топливные фильтры Champion отличаются относительно низкой ценой

Топливные фильтры Bosch известны оптимальным соотношением цены и качества

Топливные фильтры «Моторика» выпускаются в России

Топливные фильтра Калины

Топливный фильтр отвечает за очистку топлива, перед тем как оно попадет в камеру сгорания автомобиля. В калине имеется два топливных фильтра, один грубой очистки топлива, а второй тонкой очистки.

Сеточка бензонасоса

Сеточка, устанавливаемая на бензонасос, называется фильтром грубой очистки топлива, в народе ее еще называют «памперс». Данная деталь в большой степени защищает бензонасос от попадания в него больших частичек мусора, которые попадают в топливный бак с бензином. Иногда сеточка загрязняется, что приводит к проблемам в работе автомобиля.

Менять сеточку бензонасоса необходимо каждые 50 000 км, но довольно часто случается, что сеточка загрязняется и намного быстрее из-за низкого качества автомобильного топлива в нашей стране.

Замена сеточки бензонасоса Калина

Топливный фильтр

Данный фильтр располагается под днищем автомобиля возле задней балки, и крепиться с помощью хомута. Его назначением является уже очистка топлива от частичек мусора, которые прошли через сеточку бензонасоса. После топливного фильтра бензин напрямую попадает в камеру сгорания через форсунки, то есть после фильтра бензин должен выходить уже частящим без какого-либо мусора.

Менять фильтр тонкой очистки топлива приходится немного чаще, чем сеточку бензонасоса, а именно каждые 30 000 км, но многие автовладельцы советуют производить замену перед каждой зимой, чтобы потом не знать проблем с запуском автомобиля  мороз.

Замена топливного фильтра Калина

Симптомы забитых топливных фильтров Калины

Существует несколько симптомов, которые явно указывают, что один из топливных фильтров загрязнился и требует срочной замены.

Симптомы:

• Потеря мощности двигателя (авто не набирает былых оборотов, ухудшилась динамика);
• Сложный запуск двигателя после простоя;
• Автомобиль запускается и сразу же глохнет;
• Приходится долго вращать стартером, чтобы запустить ДВС;

Как проверить?

Проверку частоты топливной системы можно с помощью замера давления топлива в топливной рампе, если фильтра засорены давления будет намного ниже необходимых значений (3,8-4,0 кгс/см). Так же следует помнить, что низкому давлению топлива в системе могут способствовать, старый неисправный бензонасос, сломанный РДТ и пропускающие топливо форсунки.

Снятие или замена датчика топлива на ВАЗ-2110

Чтобы демонтировать топливный модуль и снятт с него ДУТ ключом на 17 откручиваем штуцеры топливных трубок подачи и обрата. Трубки отводим в сторону.

Потом торцевой головкой № 7 откручиваем гайки крепления прижимного кольца. Так как гайки обычно сильно затянуты и могут быть окисленными (подржавевшими), то применяют WD-40 (или аналогичное средство), а их затяг можно ослабить легкими ударами молотка по неострому зубилу или рукоятке плоской отвертки, «жало» которых ставят на ребро гайки.

Затем прижимное кольцо, поддев отверткой, извлекаем из люка. Извлекаем модуль, аккуратно выводя поплавок ДУТ из отверстия бензобака, стараясь не погнуть рычаг датчика. Для этого модуль немного наклоняем.

Крестовой отверткой откручиваем 2 винта, крепящих ДУТ к топливному модулю. Отсоединяем провода ДУТ от разъемов модуля. Если это сложно сделать на собранном модуле, то его разбирают: отгибаем со стороны насоса (снизу модуля) фиксаторы двух трубчатых направляющих, а затем разъединяем верхнюю и нижнюю части модуля.

Снятый ДУТ можно осмотреть и в случае устранимых неисправностей подремонтировать и поставить на место, либо сразу произвести его замену. Установку ДУТ производим в порядке, обратном демонтажу. При сборке рекомендуется нанести на прижимное кольцо и уплотнители под него бензостойкий герметик.

Прежде чем закрыть люк проема кузова над топливным модулем, следует проверить герметичность подсоединения топливопроводов. Для этого после подсоединения «массы» АКБ включают на 5 с зажигание, наблюдая при этом нет ли утечки бензина.

Перед приобретением нового датчика необходимо выяснить маркировку стоявшего на ВАЗ-2110 – лучше заменять вышедший из строя прибор такой же моделью. Специалисты не рекомендуют выбирать датчик «на глаз», потому что есть с десяток разновидностей ДУТ, отличающихся величиной сопротивления. Если не угадать с нужной модификацией, то потом стрелка указателя на приборной панели может «плавать». Каталожный номер нанесен на корпусе датчика.

Особенности слива бензина из бака Лада Гранта

Дело в том, что слить топливо «дедовским» методом через горловину у вас не получится.

Причина этого заключается в низком расположении топливного бака, а также специфичной конструкции горловины. Это же касается и других современных моделей ВАЗ, а также иномарок, начиная с 90-х годов производства.

Способ 1. Использование топливной магистрали под капотом

В этой ситуации наиболее простым методом будет использование топливного канала.

1. Для начала, потребуется открутить ниппель, который располагается на торце рампы форсунок.

Ниппель открутили, помечен стрелочкой

Одели шланг, другой конец в ёмкость

Заводской топливный фильтр

Также можно использовать для слива участок после топливного фильтра. Для этого необходимо демонтировать топливный фильтр со стороны форсунок, и надеть на его выход шланг, который опустить в ёмкость для слива.

Читать дальше: Замена коробки опель астра н

Способ 2. Демонтаж бензинового насоса

Есть и ещё один вариант, который может оказаться более простым для многих людей. Мы говорим о том, чтобы полностью демонтировать бензиновый насос. Делается это путём поднятия сидения заднего ряда, после чего нужно открутить крепления насоса. Далее вы получаете к топливу прямой доступ, так что откачать его можно будет традиционным методом.

Это довольно простая процедура, которая не требует предварительной подготовки. В случае с Лада Гранта, демонтировать придётся весь топливный модуль целиком.

1. Для этого откидывается подушка заднего сиденья.
2. После чего поднимаются части коврика, предварительно вырезанные производителем. Под ними вы обнаружите четыре винта, которые служат креплением крышки. Их придётся открутить. С этой целью применяется крестовая отвертка.

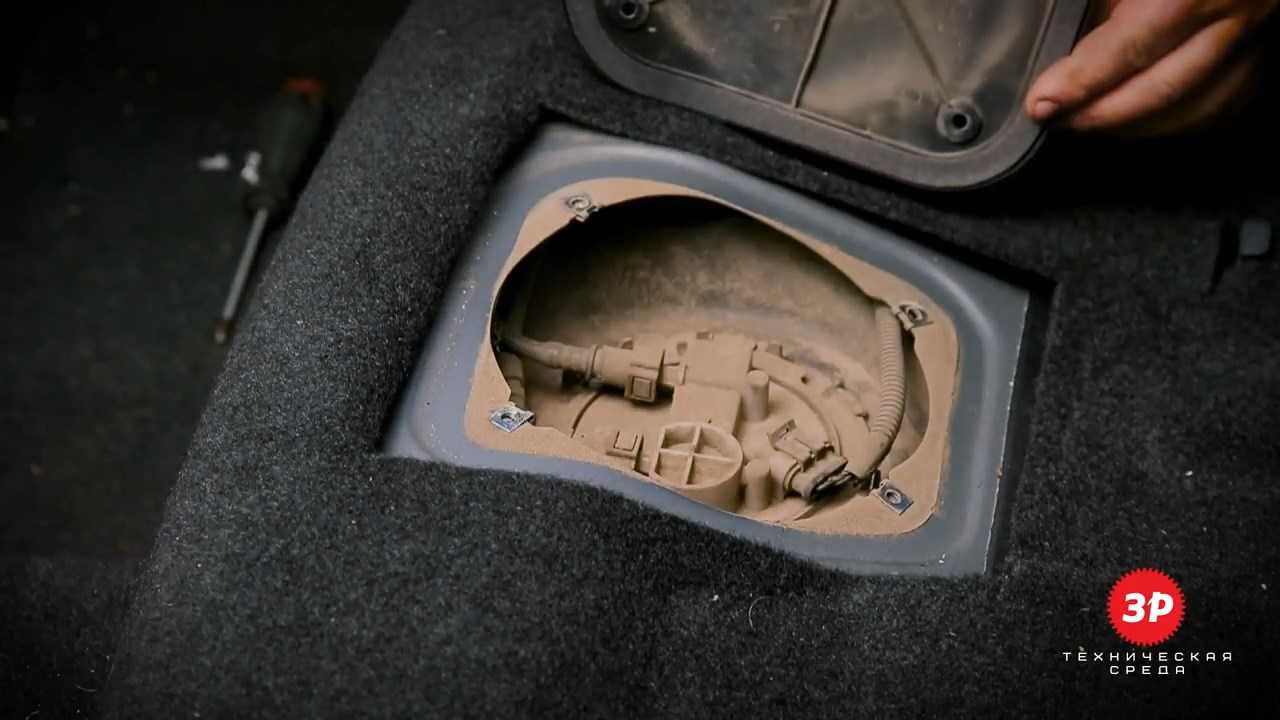

Снимаем защитную крышку бензонасоса

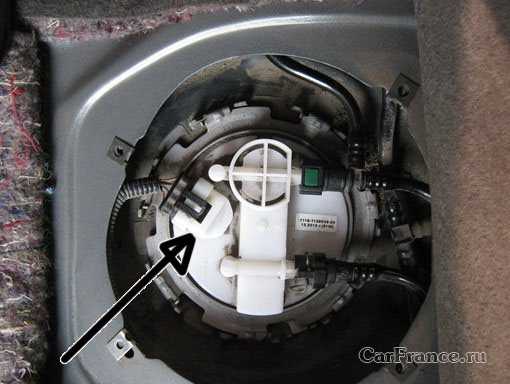

Снятие фишки на фото обозначено стрелкой

Аккуратно плоскогубцами снимаем шланг

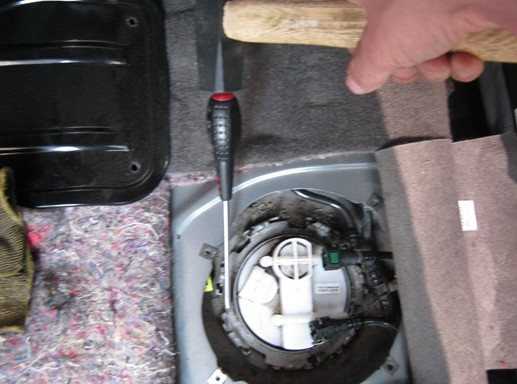

Используем молоток и плоскую отвёртку

Аккуратно, без спешки

Сборка проводится в обратном порядке. Если нужно, то уплотнительное кольцо может быть заменено новым, иначе в салоне будет ощущаться запах бензина. Стрелка, нарисованная на крышке топливного модуля, должна указывать в заднюю часть авто. Также следите за показаниями на стрелках штуцера, которые подскажут о направлении движения топлива.

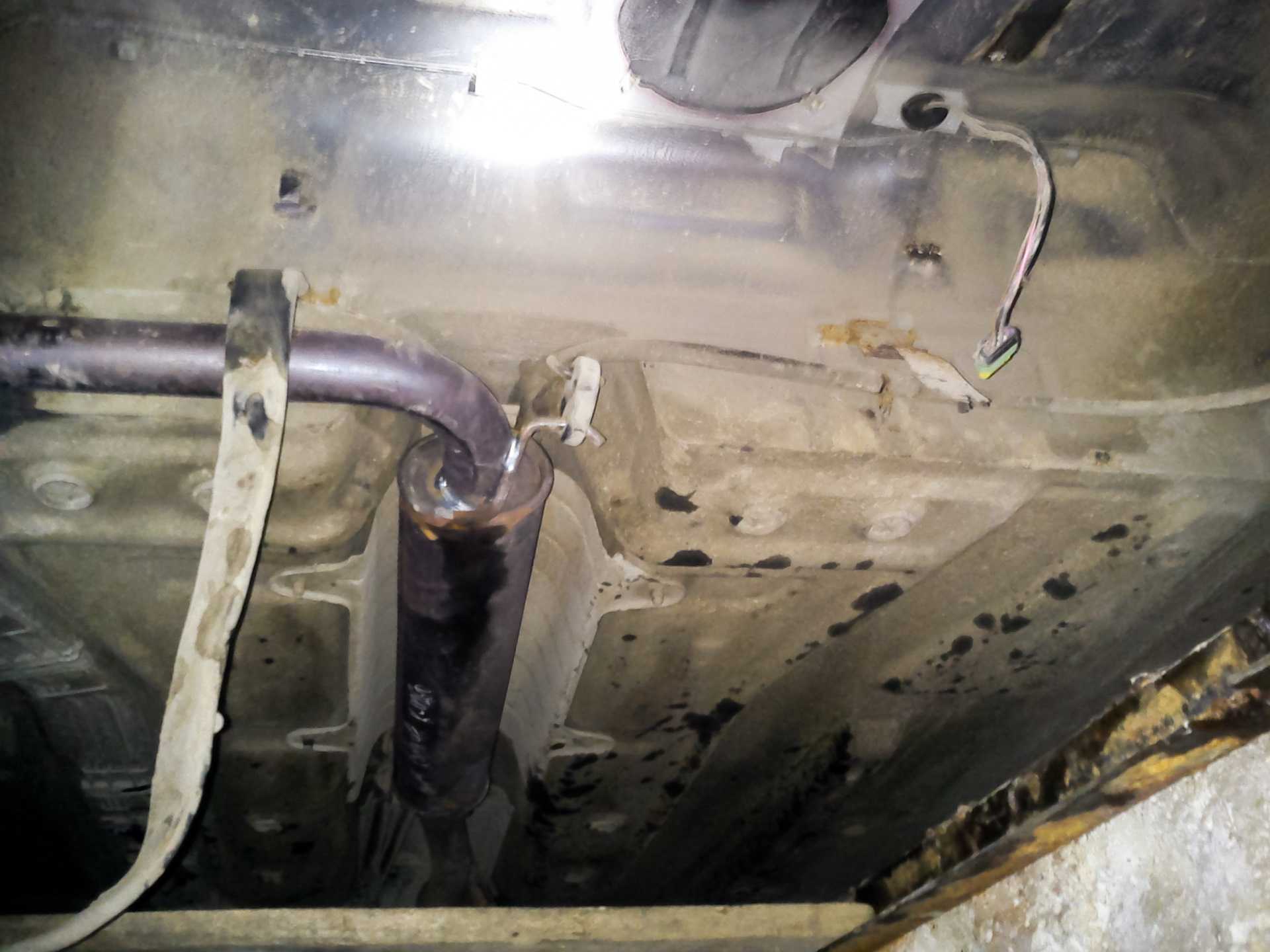

Снятие топливного бака

Работу проводим на смотровой ка­наве или эстакаде при пустом баке Для удаления топлива из бака де­монтируем топливный модуль (см. «Снятие и разборка топливного мо­дуля») и откачиваем топливо через отверстие в баке. Ключом или головкой «на 10» ослабляем хомут крепления шланга наливной трубы. . и снимаем шланг с патрубка топ­ливного бака. Нажав на пружинный фиксатор на­конечника шланга вентиляционной трубки.

. снимаем шланг вентиляцион­ной трубки с патрубка топливно­го бака. Нажав на пружинный фиксатор на­конечника трубки отвода паров топ­лива из сепаратора.

. отсоединяем наконечник от трубки, расположенной на баке.

Головкой «на 10» отворачиваем три гайки крепления защитного кожуха трубки подвода топлива в рампу и трубки подвода паров топлива к электромагнитному клапану продувки адсорбера. Снимаем кожух. Сжав фиксаторы наконечников вы­шеперечисленных трубок, располо­женных на баке.

. отсоединяем их от топливных трубок, проложенных вдоль днища. Устанавливаем под топливный бак ре­гулируемый упор, подложив между упором и баком деревянный брус, чтобы не помять бак.

Головкой «на 13» отворачиваем болты крепления двух хомутов, крепящих топливный бак к кузову.

Опускаем топливный бак на регу­лируемом упоре. Устанавливаем топливный бак в об­ратной последовательности Залив в бак топливо, включаем за­жигание и проверяем герметич­ность соединений топливной маги­страли

Замена топливного бака и его наливной трубы Ford Focus 2 2005-2008

При обнаружении течи топлива в баке замените бак, так как он отформован из специальной пластмассы и ремонту не подлежит.

Если часто засоряется сетка топливного насоса, снимите и промойте бак.

Удобнее снимать пустой бак, работая на подъемнике, эстакаде или смотровой канаве. Для удаления остатков топлива после отсоединения от патрубка бака соединительного шланга наливной трубы (см. ниже пп. 7 и

Вам потребуются: ключи «на 10», TORX T20 и T30, торцовая головка «на 13», пассатижи с тонкими губками, отвертка с плоским лезвием.

1. Снизьте давление в системе питания (см. «Снижение давления в системе питания»).

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Отсоедините от трубопроводов нагнетающий и сливной шланги топливного насоса…

4. …сжав их фиксаторы.

5. Отсоедините трубопроводы от адсорбера системы улавливания паров топлива…

6. …сжав их фиксаторы.

7. Ослабьте затяжку хомута крепления соединительного шланга наливной трубы к патрубку топливного бака…

8. …и отсоедините шланг от патрубка, одновременно сняв со шланга хомут, чтобы не потерять его.

9. Отверните две гайки крепления термоэкрана основного глушителя к хомуту крепления топливного бака…

10. …и аккуратно отогните край термоэкрана вниз, сняв его со шпилек хомута.

11. Выверните два винта крепления защитного щитка к лонжерону…

12. …и снимите щиток.

13. Установите под бак надежную опору.

14. Выверните один болт крепления хомута топливного бака к основанию кузова в его передней части…

15. …два болта в задней части…

16. …и немного опустите бак вниз, чтобы открылся доступ к его верхней поверхности.

17. Отсоедините от модуля топливного насоса колодку жгута проводов, сжав ее фиксаторы.

18. Опустите еще бак вниз…

19. …ослабьте хомут крепления к штуцеру бака воздухоотводящей трубки наливной трубы, сдвиньте хомут по шлангу…

20. …отсоедините шланг от штуцера, уберите опору и снимите топливный бак.

21. Установите топливный бак в порядке, обратном снятию.

22. После присоединения трубопроводов и жгута проводов топливного насоса залейте в бак бензин, пустите двигатель и проверьте герметичность всех соединений трубопроводов.

Если нужно снять наливную трубу топливного бака , выполните следующее.

1. Снимите правое заднее колесо и установите автомобиль на надежную опору.

3. Выверните винты крепления наливной трубы топливного бака к боковине кузова…

4. …и к правому заднему лонжерону.

5. Извлеките воздухоотводящую трубку из держателя на наливной трубе.

6. Ослабьте затяжку хомута крепления соединительного шланга наливной трубы к патрубку топливного бака…

7. …и отсоедините шланг от патрубка, одновременно сняв со шланга хомут, чтобы не потерять его.

8. Отведите наливную трубу в сторону и извлеките горловину трубы из уплотнителя крышки ее люка.

9. Демонтируйте поперечину задней подвески (см. «Снятие и установка поперечины задней подвески») и снимите наливную трубу.

Демонтаж поперечины задней подвески необходим потому, что при установленной поперечине наливную трубу невозможно пропустить через зазор между поперечиной и кузовом.

10. Установите детали в порядке, обратном снятию.

Снятие топливного бака

Работу проводим на смотровой ка­наве или эстакаде при пустом баке Для удаления топлива из бака де­монтируем топливный модуль (см. «Снятие и разборка топливного мо­дуля») и откачиваем топливо через отверстие в баке. Ключом или головкой «на 10» ослабляем хомут крепления шланга наливной трубы. . и снимаем шланг с патрубка топ­ливного бака. Нажав на пружинный фиксатор на­конечника шланга вентиляционной трубки.

. снимаем шланг вентиляцион­ной трубки с патрубка топливно­го бака. Нажав на пружинный фиксатор на­конечника трубки отвода паров топ­лива из сепаратора.

. отсоединяем наконечник от трубки, расположенной на баке.

Головкой «на 10» отворачиваем три гайки крепления защитного кожуха трубки подвода топлива в рампу и трубки подвода паров топлива к электромагнитному клапану продувки адсорбера. Снимаем кожух. Сжав фиксаторы наконечников вы­шеперечисленных трубок, располо­женных на баке.

. отсоединяем их от топливных трубок, проложенных вдоль днища. Устанавливаем под топливный бак ре­гулируемый упор, подложив между упором и баком деревянный брус, чтобы не помять бак.

Головкой «на 13» отворачиваем болты крепления двух хомутов, крепящих топливный бак к кузову.

Опускаем топливный бак на регу­лируемом упоре. Устанавливаем топливный бак в об­ратной последовательности Залив в бак топливо, включаем за­жигание и проверяем герметич­ность соединений топливной маги­страли

Причины неисправности бензинового насоса

Если не качает бензонасос Калины, то причины будут в самом оборудовании или в других деталях системы. Для начала стоит убедиться, что в баке есть топливо, искра в свечах зажигания, АКБ заряжена, работоспособен стартер. Если все исправно, то надо продолжить проверку. В случае выявления причины неисправности, по вопросам, касающимся приобретения автозапчастей для ее устранения, можно обращаться в специализированный интернет магазин автомеханика38.рф.

Электромеханическое оборудование может функционировать некорректно или перестать работать из-за неисправности, как в механической, так и в электрической составляющей системы.

• Перегорел предохранитель топливного насоса – следует вытащить элемент из блока предохранителей (находится в подкапотном пространстве). Если контакт имеет видимые повреждения, то требуется замена детали.
• Неисправно реле оборудования – проверяется электропроводка, контакты между агрегатом и диагностической колодкой, а также реле. Используя тест-лампу или мультиметр, проверяется наличие напряжения на фишке насоса. Корректно работающее реле издает щелчки во время включения зажигания, после набора требуемого давления в топливной магистрали.
• Нет контакта оборудования с «массой» — необходимо подать массу на фишку детали. Провод располагается под панелью приборов и проходит через салон машины. Его стоит проверить, почистить контакты, надежно зафиксировать их на насосе.
• Неисправен электронный блок управления – требуется произвести ремонт или замену ЭБУ.
• Поломка в сигнализации автомобиля, некачественный монтаж охранной системы – могут быть перепутаны электропровода, допущены ошибки во время подключения сигнализации.
• Недостаточное давление в топливной магистрали может быть результатом загрязнения бензинового фильтра или фильтровальной сеточки самого насоса.

Многие автовладельцы предпочитают ездить с полупустым топливным баком. Однако бензонасос в этом случае часто перегревается, что в конечном итоге приведет к неисправности оборудования. Причины, по которым не включается бензонасос на Калине, могут заключаться в поломке отдельных частей агрегата. Для выяснения проблемы необходимо снять оборудование и продиагностировать его.

Как заменить бензонасос на ВАЗ 1117-ВАЗ 1119?

Примечание! Топливный насос можно поменять как отдельно от всех других деталей, так и модулем полностью его можно заменить, замена полностью всем модулем выйдет дороже потому что на новом модуле Датчик Уровня Топлива будет присутствовать, регулятор давления и множество других деталей (Просто зачем вам их менять если они у вас и так в нормальном состоянии находятся скорее всего, если у вас и датчик пришёл в негодность и регулятор ещё барахлит тогда всё вместе меняйте), а отдельно если замените бензонасос то это только одна деталь новая, а все другие останутся на своё месте, если вы решили бензонасос отдельно заменить, то в таком случае после снятия самого насоса читайте статью под названием: «Ремонт бензонасоса» в которой всё и описано!

Снятие: 1) В самом начале операции откиньте подушку заднего сиденья чтобы не мешала, делается это очень просто, руками вытаскиваются петли из под внутренней части сиденья (см. фото 1) и после чего потянув за эти петли, подушка у заднего сиденья откидывается как это показано на рисунке под цифрой 2, тем самым у вас открывается доступ к лючку бензонасоса и к самому насосу, как только доступ откроется откиньте стандартный ковролин в сторонку (Там вырезан он специально под бензонасос будет, более подробно на фото 3 смотрите) и выверните четыре винта которые крепят лючок закрывающий сам насос (см. фото 4) и после чего снимите его.

Замок зажигания

Замок зажигания – это сложное устройство, предназначенное для контроля подачи электропитания к системам автомобиля, предотвращающее разряжение аккумуляторной батареи и обеспечивающее пуск мотора от системы стартера. Замок включает в себя две составные части:

• механическая, представленная цилиндром замка;
• лектрическая, представляющая собой комплекс контактов, замыкающих электрические импульсы при том или ином повороте ключа.

Замок зажигания на Ладе Калине имеет три режима:

1. Режим «0». При таком положении, ключ можно легко вынуть, при нем работают осветительные приборы, аварийка, аудиосистема.
2. Режим «1», фиксированный. Ключ из такого положения вытащить уже нельзя, при нем включается система зажигания, питание подается ко всем системам, кроме стартера. Но стоит учитывать, что долгое нахождение ключа в режиме «1» может привести к разрядке аккумулятора. Это положение используется при включении стартера, для того, чтобы заработавший бензонасос накачал нужное давление для обеспечения дальнейшей идеальной работы стартера.
3. Режим «2» — включение системы стартера.
