Замена тормозного барабана и колодок задних колес

Колодки задних колес заменяем в случае их повреждений, замасливания и износе накладок до толщины менее 1 мм. Барабан заменяем при его повреждении, трещинах, а также износе рабочей поверхности до диаметра более 283 мм.

Снимаем задние колеса.

Тормозные барабаны протачиваются в сборе со ступицами, поэтому устанавливаем снятые барабаны только на свои прежние места. Новые барабаны перед установкой на автомобиль заводская инструкция рекомендует проточить в сборе со ступицей. Нельзя нажимать на педаль тормоза после снятия тормозного барабана.

Переставляем снятые детали на новые колодки.

Устанавливаем новые тормозные колодки в обратной последовательности, после чего регулируем зазор между колодками и тормозным барабаном

Тормозной барабан на ступицу устанавливается только в одном положении, так как отверстия под винты выполнены с переменным по окружности шагом.

Устанавливаем колеса и несколько раз нажимаем на педаль тормоза для самоустановки элементов тормозных механизмов.

Замена задних тормозных колодок Газель

Мы поговорим по поводу замены задних тормозных колодок на автомобиле Газель.

В период эксплуатации автомобиля износу подвергаются все детали, и тормозная система не исключение. Тормозные элементы изнашиваются и подлежат замене. Естественно что больше всего износу подвергаются тормозные колодки.

На автомобиле Газель есть специальное отверстие через которое можно проверить состояние колодок. Оно расположено в тормозном щите заднего колеса, там будет заглушка. Если толщина накладок меньше 2 мм, то колодки нужно срочно менять.

Процесс замены задних тормозных колодок Газель

1. Ослабте болты креплений заднего колеса.

2. Поставите автомобиль на домкрат, чтобы колесо свободно крутилось.

3. Демонтируйте колесо.

4. Возьмите щетку и почистите тормозной барабан от грязи и пыли.

5. Теперь отверните 3 винта для снятия барабана. Бывает так что барабан не снимается. Чтобы снять, нужно взять 3 винта M10 и ввернуть их в резьбовые отверстия. После этого по очереди вращайте эти болты и снимайте барабан. Во время вращения винтов слегка постукивайте по барабану молотком.

6. Возьмите отвертку и снимите верхнюю и нижнюю стяжные пружины.

7. Cо стороны тормозного щитка одной рукой держите шток пружины фиксации колодки, а другой рукой надавите на чашечку пружины и поворачивайте ее, для освобождения пружины фиксации.

После этого колодки будут освобождены. Но вам нужно снять еще и пружину с разжимного стержня.

Дальше нужно заменить старые колодки на новые. И собрать тормозную систему обратно.

Для хорошей установки барабана покройте край барабана графитной смазкой. И обязательно не забудьте произвести регулировку разжимного стержня на допустимую мин. длину. Если вы не произведете эту работу то не сможете поставить барабан на новые тормозные колодки.

Обязательно меняйте колодки на одной оси автомобиля.

Привет посетителю портала video-repair.info. Сегодня мы продолжаем публикацию видео уроков. Мы посмотрим и поговорим по поводу замены задних тормозных колодок на автомобиле Газель. Видео замена тормозных колодок на Газеле существенно поможет, так что советую сразу посмотреть видео, а потом читать текстовую информацию.

Видео урок состоит из двух частей.

В период эксплуатации автомобиля износу подаются все детали, и тормозная система не исключение. Тормозные элементы изнашиваются и подлежат замене. Естественно что больше всего износу подвергаются тормозные колодки.

На автомобиле Газель есть специальное отверстие через которое можно проверить состояние колодок. Оно расположено в тормозном щите заднего колеса, там будет заглушка. Если толщина накладок меньше 2 мм, то колодки нужно срочно менять.

Как развести колодки на «Газели»

Последовательность действий следующая:

1. Установите автомобиль на ровную горизонтальную площадку (в идеале – на смотровую яму или подъемник).
2. Под передние колеса подложите противооткатные упоры.
3. Установите рычаг коробки передач в положении «нейтраль», ручник – опущен, вывесите регулируемое колесо.

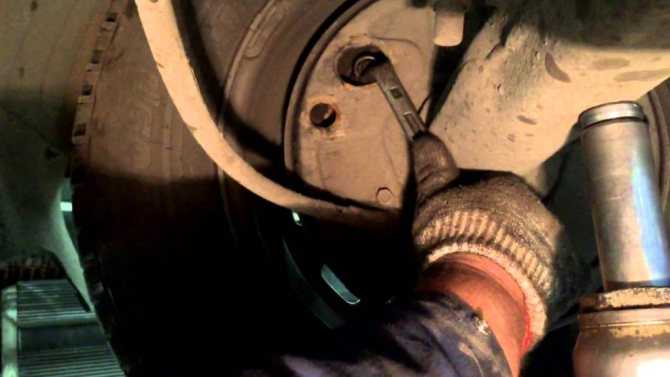

4. С внутренней его стороны снимите две резиновые заглушки. Нижняя – для визуального контроля зазора между колодками и барабаном, а также их состоянием. Верхняя – скрывает законтргаенный эксцентрик.

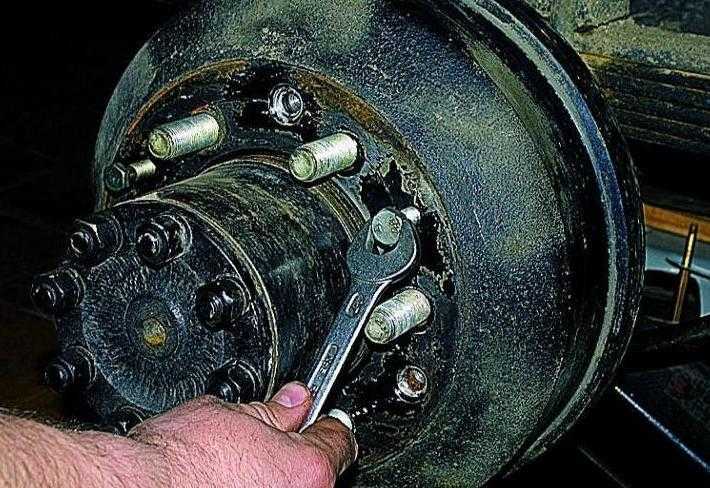

5. Торцовым ключом на 17 мм или достаточно изогнутым накидным ослабьте контргайку. Затем торцовым ключом на 9 мм вращайте эксцентрик, визуально контролируя зазор между колодками и барабаном. Добейтесь «золотой середины», когда зазор минимален, но колесо вращается легко.
6. Затяните контргайку, проверьте еще раз на легкое вращение, установите на место заглушки. Работа наполовину сделана.

Замена тормозных колодок задних колес ГАЗ-2705

При эксплуатации автомобиля необходимо периодически проверять состояние тормозных барабанов, тормозных колодок, стяжных пружин, защитных чехлов, влияющих на работоспособность тормозных механизмов. По мере износа тормозных накладок зазор между ними и барабанами поддерживается автоматически и не нуждается в дополнительной регулировке.

Колодки задних колес заменяем в случае их повреждений, замасливания и износе накладок до толщины менее 1 мм.

Барабан заменяем при его повреждении, трещинах, а также износе рабочей поверхности до диаметра более 283 мм.

Одновременно заменяем все четыре колодки задних колес.

ВНИМАНИЕ: Тормозные барабаны протачиваются в сборе со ступицами, поэтому устанавливаем снятые барабаны только на свои прежние места. Новые барабаны перед установкой на автомобиль заводская инструкция рекомендует проточить в сборе со ступицей

Новые барабаны перед установкой на автомобиль заводская инструкция рекомендует проточить в сборе со ступицей.

Нельзя нажимать на педаль тормоза после снятия тормозного барабана.

Снимаем задние колеса

1. Большой шлицевой отверткой отворачиваем три винта крепления тормозного барабана к ступице.

3. В случае тугой посадки или «прикипания» барабана к ступице, можно спрессовать его, ввернув три болта М10 в специальные отверстия.

4. Крючком или тонкими плоскогубцами вынимаем конец стяжной пружины из отверстия в задней тормозной колодке

5. Удобнее использовать для этого специальное приспособление.

6. С внутренней стороны тормозного щита одной рукой нажимаем на шляпку стержня задней тормозной колодки, другой рукой на чашку, сжимая пружину.

Поворачиваем чашку пружины на 90°. При этом прорезь на чашке совместится с наконечником оси.

Снимаем чашки с пружиной.

7. Вынимаем из отверстия в тормозном щите стержень

8. Повернув заднюю колодку, снимаем нижнюю стяжную пружину

9. Выводим рычаг стояночного тормоза из наконечника троса.

10. Аналогично снимаем крепление передней тормозной колодки к тормозному щиту, и снимаем переднюю колодку.

11. Снимаем с колодки стяжную пружину и пружину с распорного стержня

12. Ключом «на 17» отворачиваем гайку крепления стержня к колодке

13. Снимаем детали механизма регулировки стояночного тормоза.

14. Плоскогубцами расшплинтовываем гайку крепления рычага стояночного тормоза.

15. Придерживая ключом «на 17» болт крепления, таким же ключом отворачиваем гайку

16. Вынимаем болт и снимаем детали крепления рычага стояночного тормоза к колодке.

Переставляем снятые детали на новые колодки.

Устанавливаем новые тормозные колодки в обратной последовательности, после чего регулируем зазор между колодками и тормозным барабаном (см. Как отремонтировать и регулировать стояночный тормоз автомобиля Газель).

Устанавливаем барабан, смазав его посадочный поясок смазкой ШРУС-4 или графитной смазкой.

Подвеска передняя и задняя

1.
Замена амортизатора заднего 1 шт.- замена
400

2.
Замена амортизатор переднего 1 шт.- замена
450

3.
Замена карданного вала
300

4.
Замена крестовины при снятом кардане — замена
500

5.
Замена моста заднего в сборе — замена
5500

6.
Замена подшипника подвесной при снятом кардане
500

7.
Замена подшипника ступицы (1 сторона)
700

8.
Замена полуоси (одна) — замена
350

9.
Пружины передние — замена 1-сторона Соболь
*

10.
Замена редуктор заднего моста
3000

11.
Замена рессоры задние
1500

12.
Рессоры передние — замена
1500

13.
Замена рычаг верхнего Соболь 1 стор. — замена
*

14.
Замена рычаг нижниго Соболь 1 стор. — замена
*

15.
Замена салентблоков верхние одна сторона
*

16.
Замена стабилизатора -1шт./
550

17.
Замена ступицы передней
700

18.
Замена трапеция рулевая
1000

19.
Замена шаровой опоры 1 — шт. (Соболь)
*

20.
Замена шкворней (два)
6000

21.
Замена шкворней и резьбовых втулок
*

22.
Шприцовка
500

23.
Замена салентблоков нижние одна сторона
*

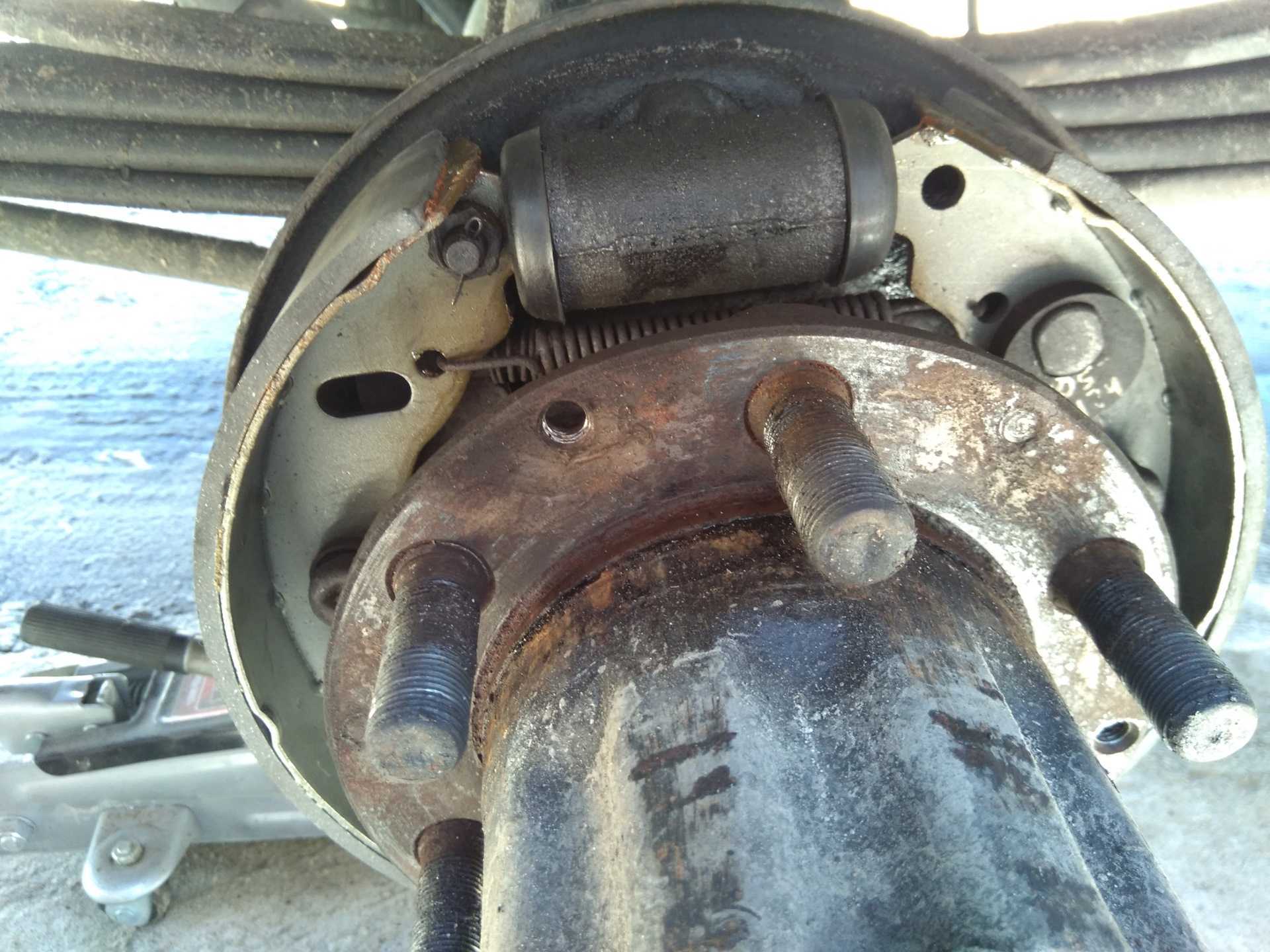

Снятие тормозных колодок

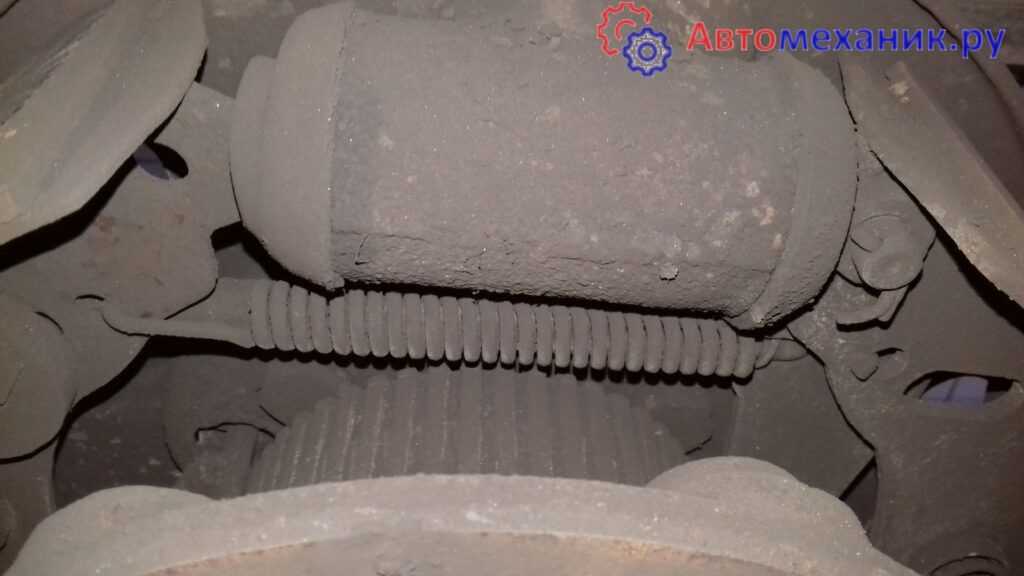

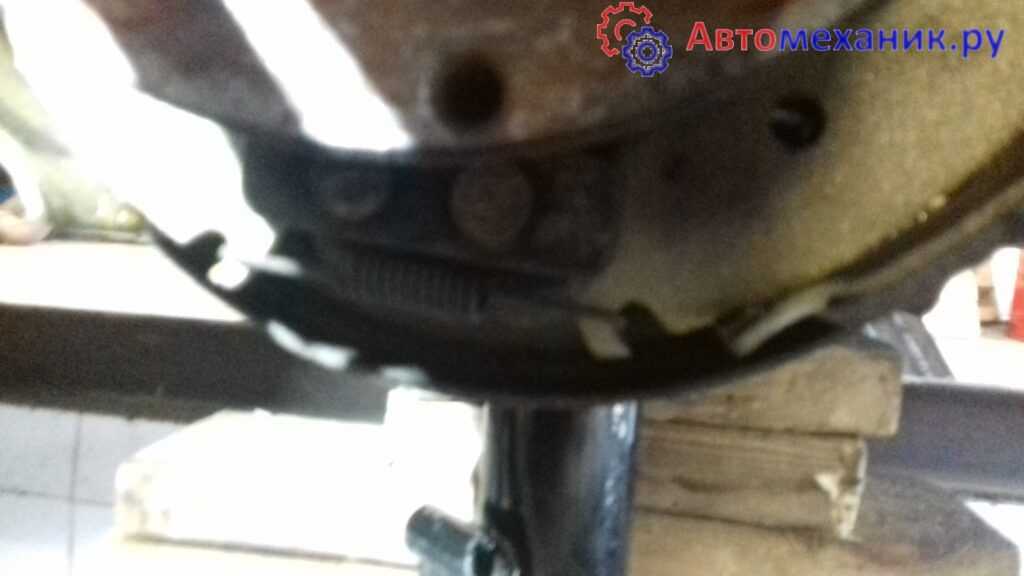

Колодки удерживаются на посадочных местах при помощи стяжных пружин верхнеи нижней. Эти пружины удобнее снимать при помощи заточенного ка шило прутка. Еще проше привязать за край пружины проволоку и оттянуть её через какой-нибудь упор.

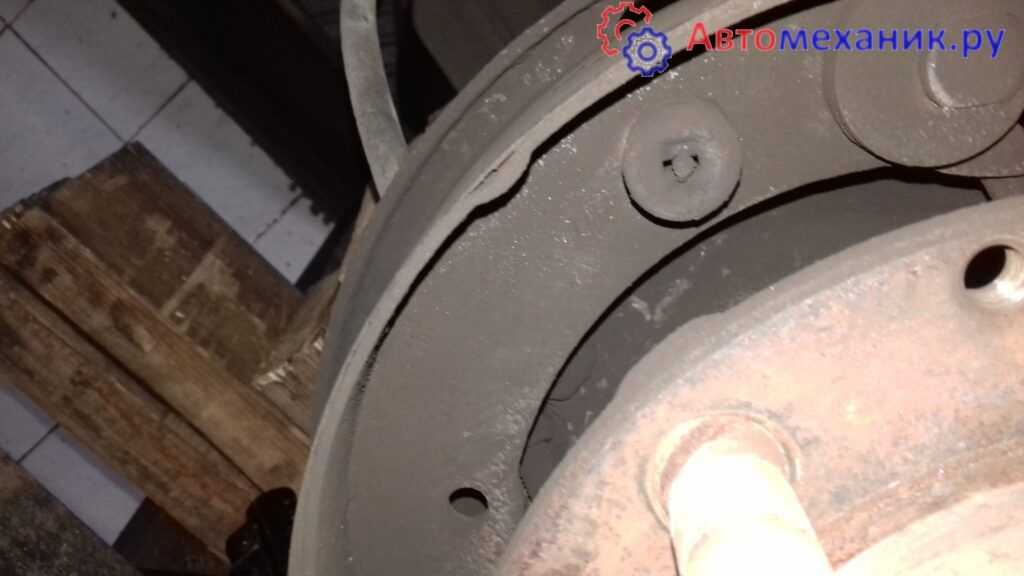

Еще колодки держатся при помощи пружинок прижимающих колодки к опорному диску. Что бы их снять достаточно упереть пальце руки в шляпку штока, на котором сидит пружинка. Нажать на чашку чтобы пружинка сжалась. И провернуть чашку на 90 градусов при этом шток провернуться не должен. Усилия руки хватит, чтобы удержать его на месте. В провернутом положении чашка соскочит со штока вместе с пружинкой. После чего можно и вынуть сам шток. Таким же образом пружинка устанавливается на свое место после замены колодок на новые.

После снятия пружин остаётся отсоединить трос ручника от механизма натяжения колодок.

Что такое проточка

Многих интересует, как шлифовать и восстановить нормальную площадь контакта, вернув тормозному узлу прежнюю эффективность. Балансировка или профилактика осуществляется за счет проточки или расточки.

Суть процедуры заключается в том, чтобы проточить кромку рабочих поверхностей автомобильных барабанов. Это позволяет создать минимальный зазор между трущимися двумя поверхностями. Но у всего есть предел. А точнее допустимый износ. Когда он будет достигнут, растачивать станет бессмысленно. Нужна замена. Обычно колодки меняют через 50-80 тысяч километров. Профилактическая проверка и проточка делается через 20-30 тысяч километров или по мере необходимости. Иногда профилактику делают чаще, сокращая интервал до 15-20 тысяч км.

Фактически при проточке удаляются поверхностные дефекты и различного рода неровности, которые появились на узле в процессе эксплуатации. Задача заключается в том, чтобы убрать слой чугуна. Для этого использует стенд или специальный станок.

В инструкции по эксплуатации можно узнать, какая толщина барабана является минимально допустимой.

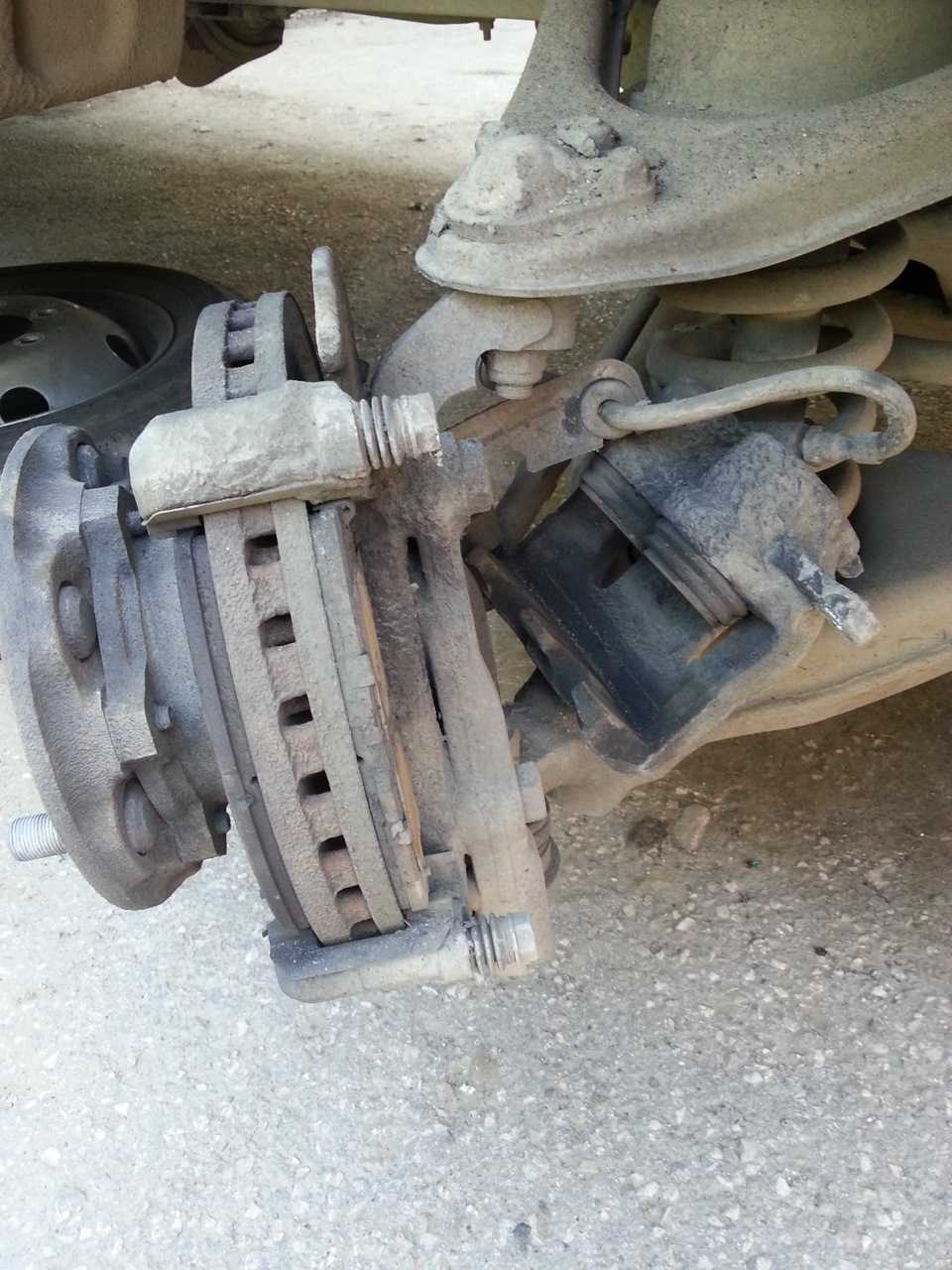

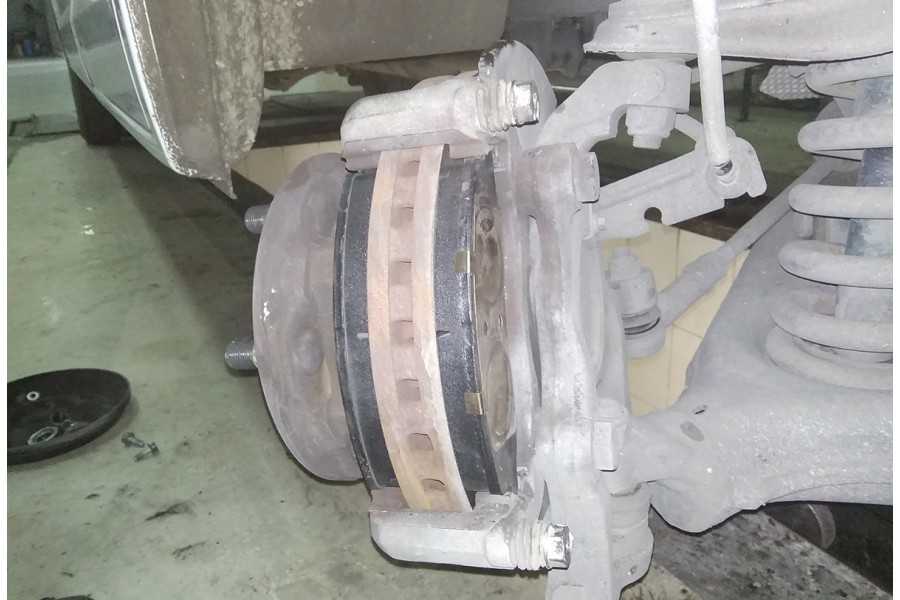

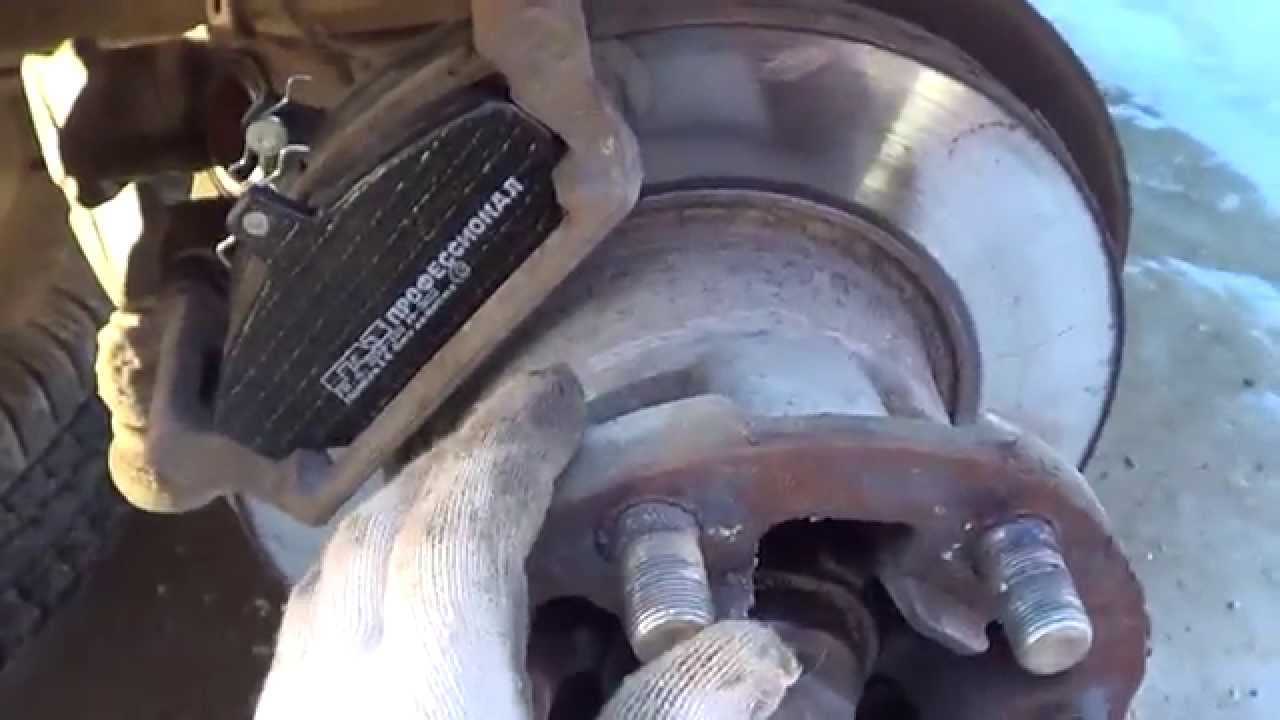

Замена тормозных колодок ГАЗ 3110 1996-2004

1. Установить автомобиль на стояночный тормоз.

2. Установить опорные бруски под задние колеса.

3. Ослабить болты крепления переднего колеса.

4. Приподнять и установить на опоры переднюю часть автомобиля.

5. Снять колесо.

6. Промыть тормоз теплой водой и просушить. Применение для очистки тормозов бензина, дизельного топлива или каких-либо других минеральных растворителей недопустимо.

7. Проверить износ тормозных колодок через отверстие в корпусе скобы. Если толщина фрикционных накладок колодок менее 3 мм, колодки необходимо заменить с обеих сторон автомобиля.

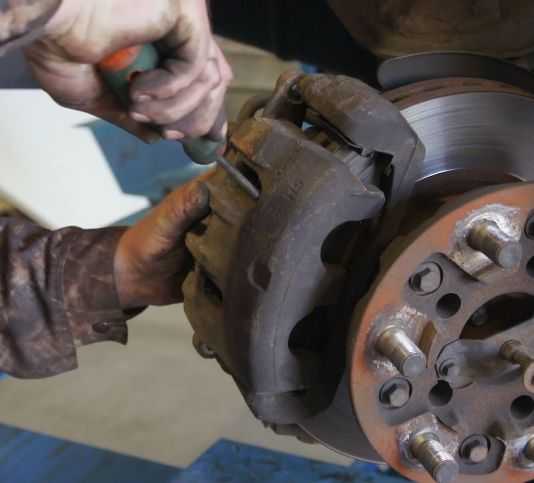

8. Отвернуть нижний болт крепления корпуса скобы, придерживая при этом направляющий палец ключом.

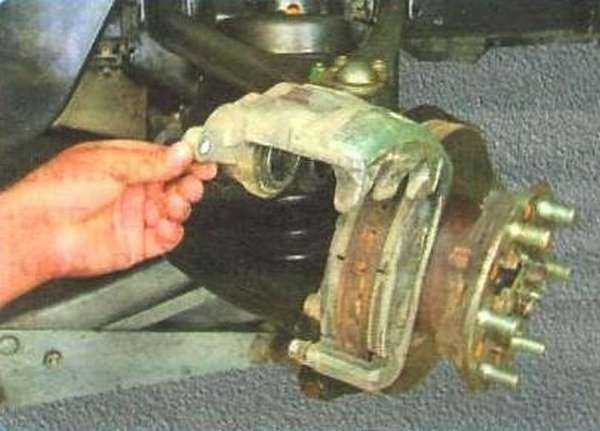

9. Повернуть корпус скобы вверх вокруг оси верхнего пальца.

10. Промаркировать тормозные колодки, если вновь будут устанавливать старые колодки, так как недопустима замена внутренней и внешней колодок между собой, а также между левым и правым колесом. Это может привести к неравномерному торможению. Снять тормозные колодки.

11. Очистить от грязи и ржавчины детали тормоза, особенно посадочные места тормозных колодок. Применение для очистки тормозов бензина, дизельного топлива или каких-либо других минеральных растворителей недопустимо.

12. Если устанавливают новые тормозные колодки, необходимо аккуратно вдавить поршень в цилиндр. При этом следить, чтобы поршень не перекашивался. 13. Установить на основание скобы тормозные колодки, следя за тем, чтобы нажимные пружины стояли вертикально вверх и параллельно верхнему краю тормозных колодок. Старые колодки устанавливают в соответствии с ранее сделанной маркировкой. 14. Опустить корпус скобы.

15. Завернуть нижний болт крепления моментом 32–39 Н·м (3,2–3,9 кгс·м), придерживая при этом направляющий палец ключом.

16. Нажать несколько раз на педаль тормоза для установки поршня в рабочее положение.

17. Установить переднее колесо и наживить болты крепления.

18. Опустить автомобиль на землю и затянуть болты крепления колеса равномерно по диагонали моментом 100–120 Н·м (10,0–12,0 кгс·м).

19. Проверить уровень тормозной жидкости в бачке и при необходимости долить.

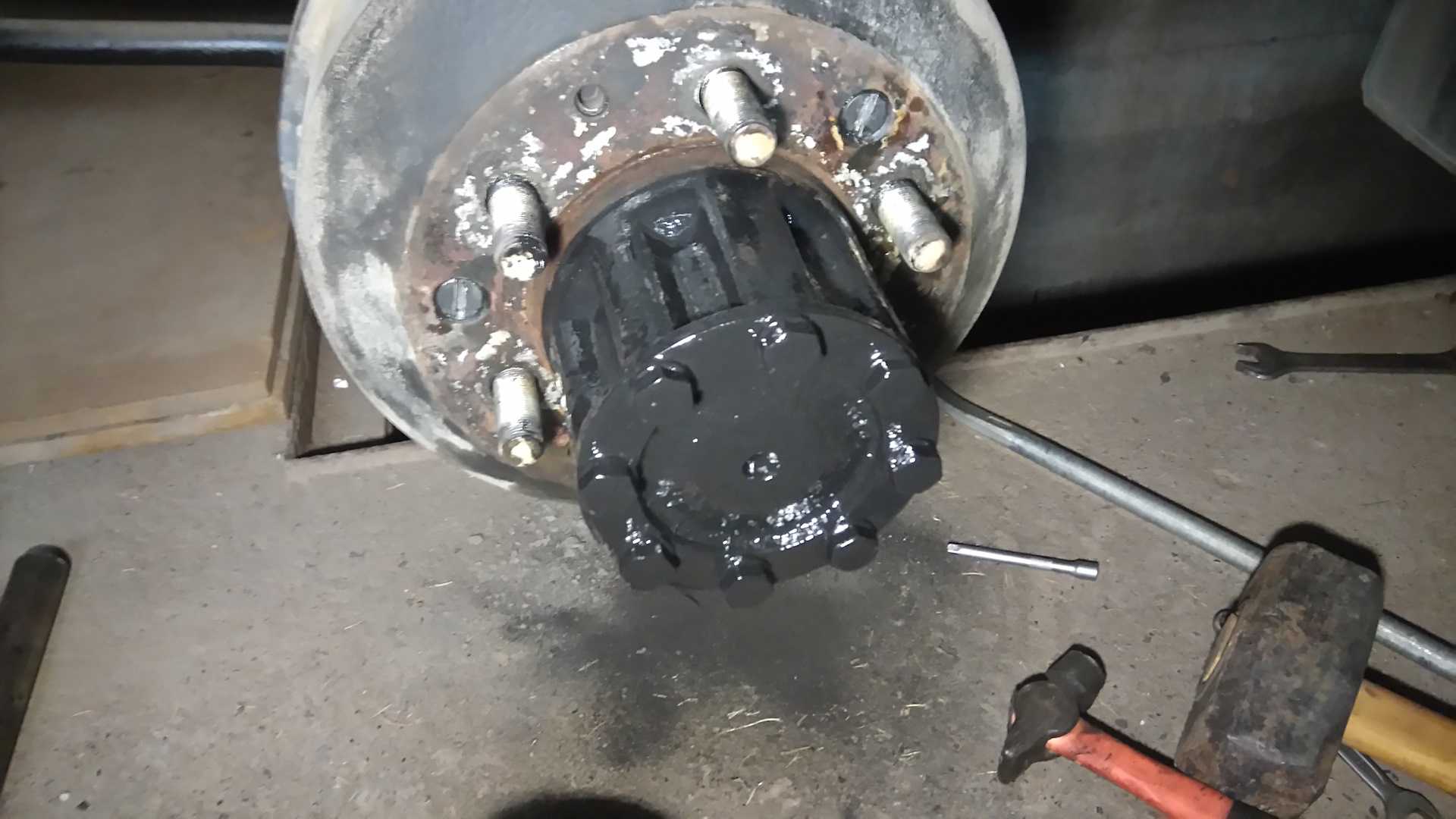

Снятие тормозного барабана

Перед тем как снять колеса для монтажа тормозного барабана. Требуется сорвать гайки крепления колеса, пока  колеса стоят на земле. Затем сторону требуется под домкратить по мост и в обязательном порядке установить дополнительный упор. Пускай даже это не будет специальный металлически упор заводского изготовления. Достаточно подложить набор из досок и брусков. Спустить немного домкрат. Прижать упор. Чтобы не было возможности качения автомобиля. Автомобиль необходимо вывесить устойчиво и надёжно. От этого зависит в первую очередь здоровье и жизнь. Пожалуй, это самая главная процедура при проведении ремонтных работ. Все остальное это технические мелочи. После того как ремонтируемая сторона надежно вывешен

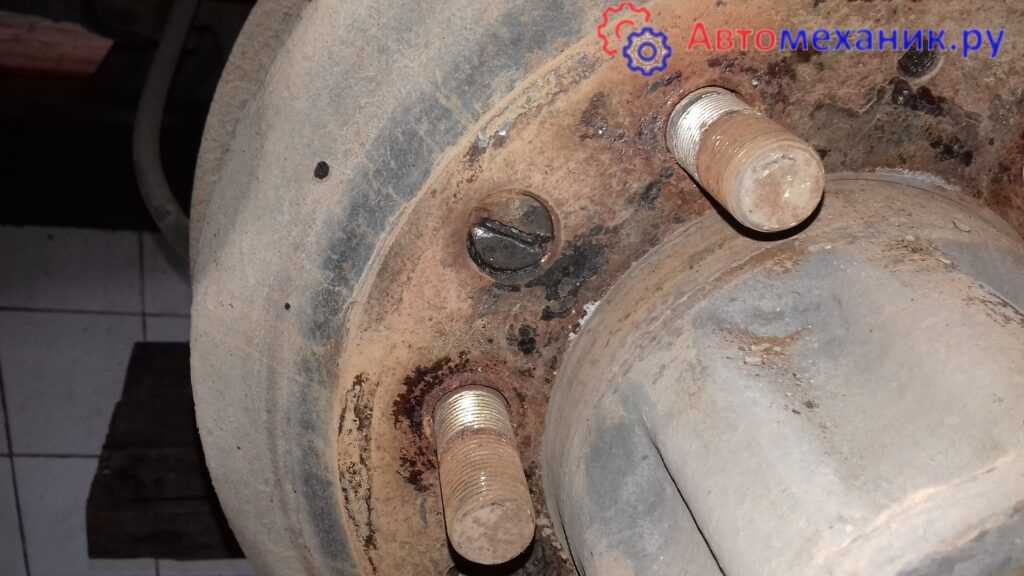

Барабан помимо того что притянут гайками колес. Имеет дополнительно три винта прикрученных к ступице колеса. С помощью ударной отвертки это не сложно сделать. Иногда они откручиваются легко. Казалось бы что без них можно обойтись. Винты выручают когда откручивается колесо, и слетает со шпилек. Барабан остаётся на своем месте. Сохраняются все элементы тормозной системы и ступица. Находящиеся под барабаном.  К сожалению открученные колеса не редкость. Достаточно выехать с автосервиса и не протянуть гайки колес самостоятельно.

На сервисе пользуются гайковертом. Его мощности хватает чтобы оторвать шпильку колеса. Поэтому механики стараются не докручивать колеса. Чтобы этого не произошло. Потом либо ленятся либо забывают протянуть гайки колес. В результате чего происходит авария.

После того как винты откручены требуется снять барабан. Сделать это можно при помощи съёмника. Но навряд ли он будет под рукой. Покупать его специально дорого. Поэтому барабан необходимо сбивать. Лучше наосить удары с внутренней стороны по краю барабана и использовать удлинитель. Если барабан не поддаётся можно немного осадить шпильки колес. Чтобы они ушли внутрь ступицы. Это позволить разрушить нагар и ржавчину образующуюся между шпильками и барабаном. Это значительно облегчит снятие барабана со ступицы. Он прикипает как к ступице по плоскости иак и посадочном месте. Если остукивать бараба с противоположных сторон по краю. Он сойдет.

Allied Nippon

Это японская компания, которая во всем мире считается одним из лидеров по производству тормозных систем. Компания поставляет расходные материалы на конвейеры многих автомобильных гигантов. Этот бренд предлагает несколько различных моделей изделий для малотоннажных грузовиков от ГАЗ.

Модель ADB0795 — это тормозные колодки на «Газель» передние.

Они идеально подходят на 3302 и модификации на ее базе. Проводились тесты этих изделий. В ходе испытаний была проверка на приработку, испытания скорости, проверка стабильности.

Если не вдаваться в цифры и подробности, то в результате это эффективный расходный материал, который полностью соответствует все требованиям компании ГАЗ. В ходе теста был выявлен один незначительный недостаток – это писк при торможении. Но он появляется нечасто. В целом эффективность и качество делают этот писк незаметным.

Цены и производители

Если говорить о моделях 2705 и 3302 (в том числе и «Бизнес»), наиболее дешевым является комплект колодок «Премиум». За 4 накладки просят порядка 700 рублей. Но, как отмечают отзывы, это не самый лучший вариант для замены (хотя производитель — ОАО «ГАЗ»). Накладки быстро истираются.

В качестве хорошего аналога многие советуют колодки от NIPPON. Их цена составляет 900 рублей. В комплект входят 4 накладки.

«ГАЗель» — это, пожалуй, единственный автомобиль, где оригинальные детали стоят дешевле, чем аналоги.

Судя по отзывам, NIPPON без проблем выхаживает 40-45 тысяч километров. Что касается «Некстов», для них есть колодки «Маркон». Стоимость четырёх элементов составляет 730 рублей.

Артикул и стоимость хороших аналогов родных задних тормозных колодок для Газель Некст

Основными функциями, возлагаемыми на задние колодки, являются:

• помогать передним тормозам во время остановки авто;
• удерживать машину при задействованном ручнике;
• максимально интенсивно останавливать автомобиль при выходе из строя переднего тормозного контура;
• не менять своих свойств в зависимости от погодных условий и прочих внешних факторов;
• не издавать скрипа, стука и других посторонних звуков;
• не перегреваться и не дымить.

Всем перечисленным требованиям в той или иной мере отвечают оригинальные тормозные колодки. При невозможности их приобретения выбор следует делать в сторону расходников, которые приведены в таблице ниже.

Таблица — Рекомендуемые аналоги

Производитель колодок	Артикул	Примерная цена, рубль
NIPPON	ABS1802	1500-1600
Dafmi	33023502090	1250-1630
Finwhale	VR319	1300-1550
Trialli	GF238	800-930
TSN	2313	800-920
