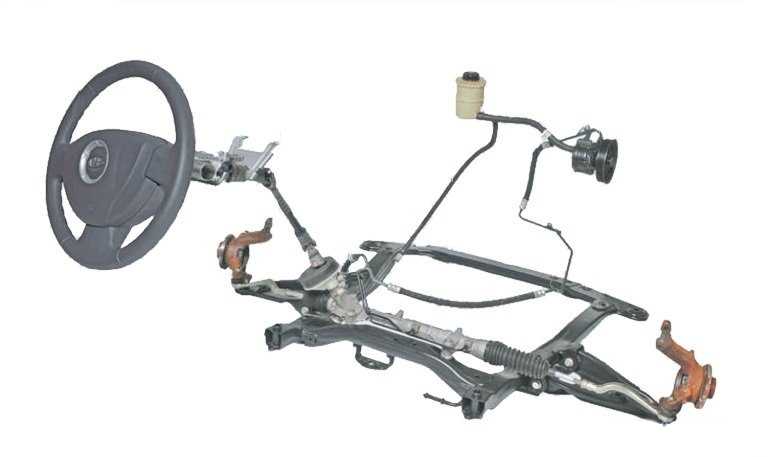

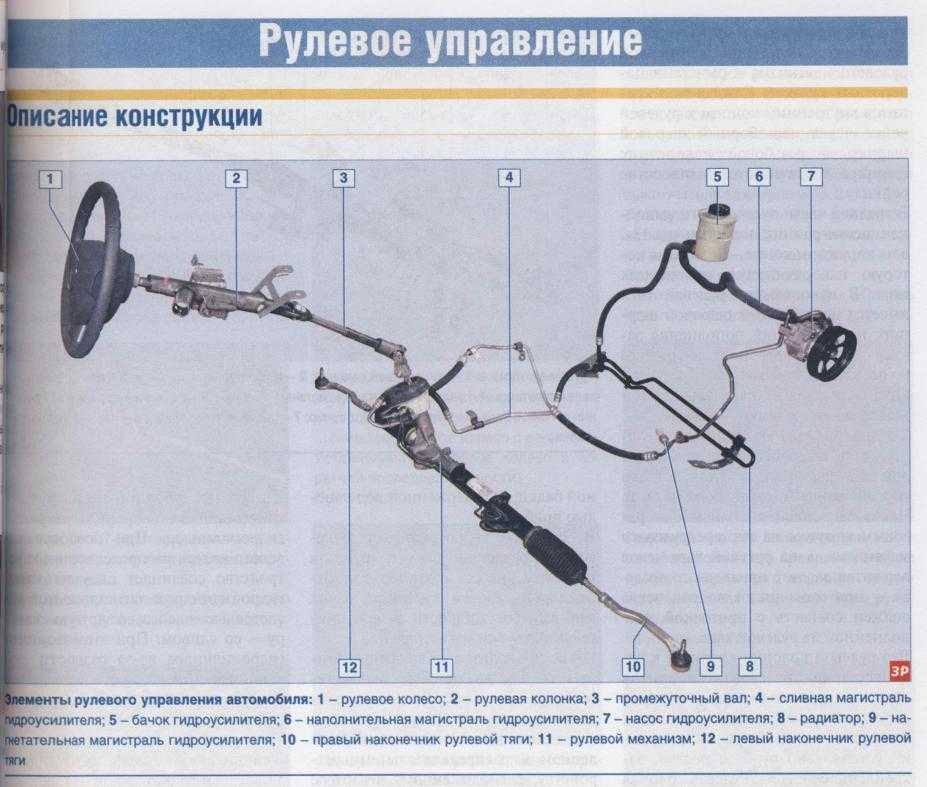

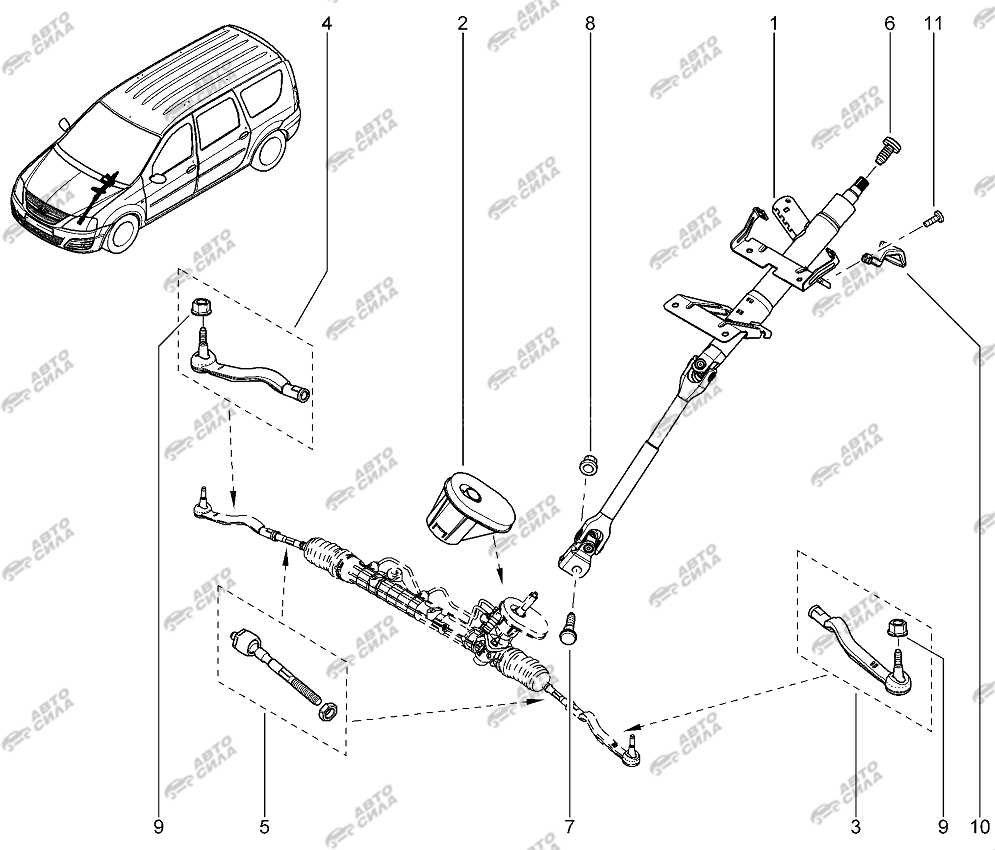

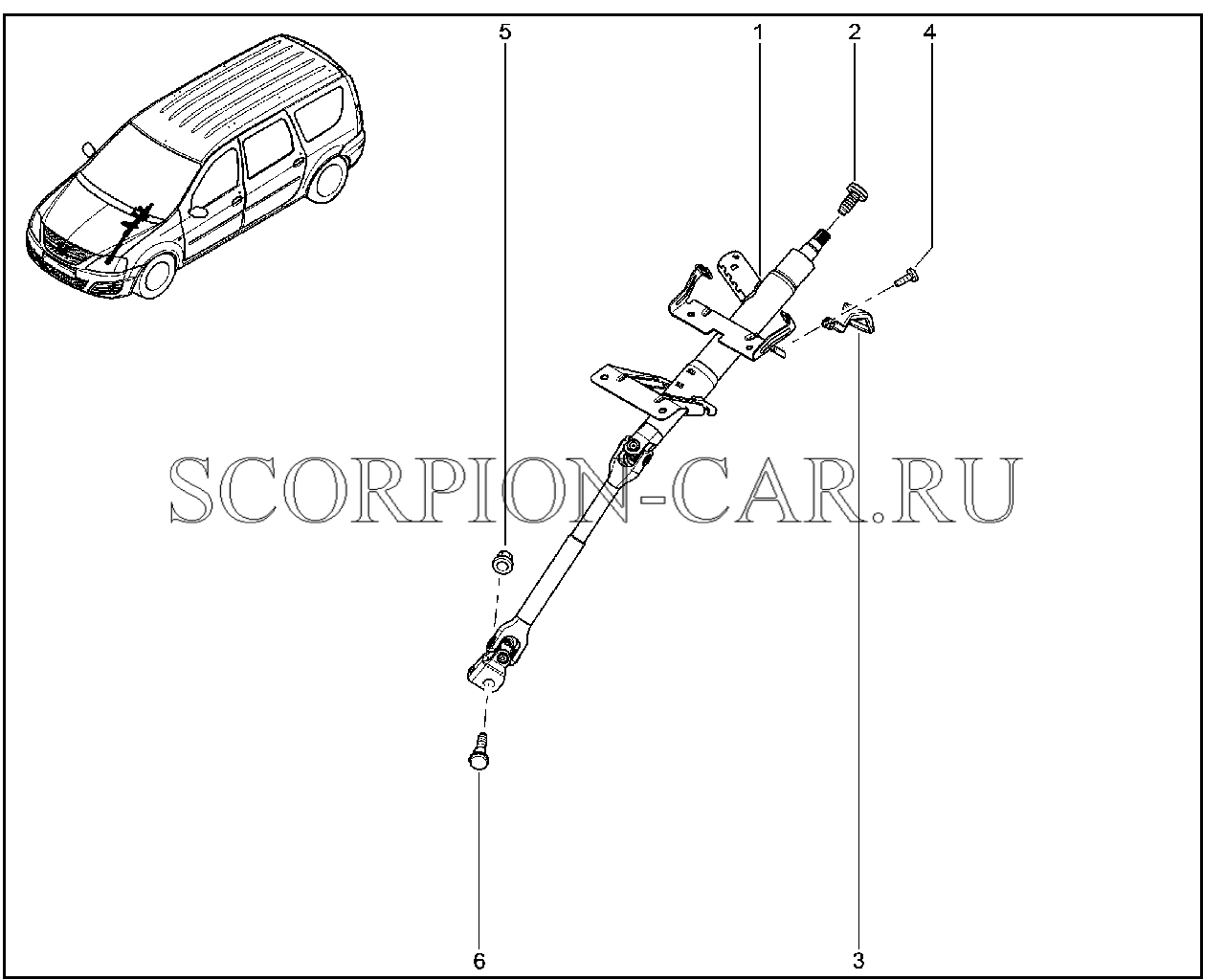

Лада ларгус рулевое управление устройство

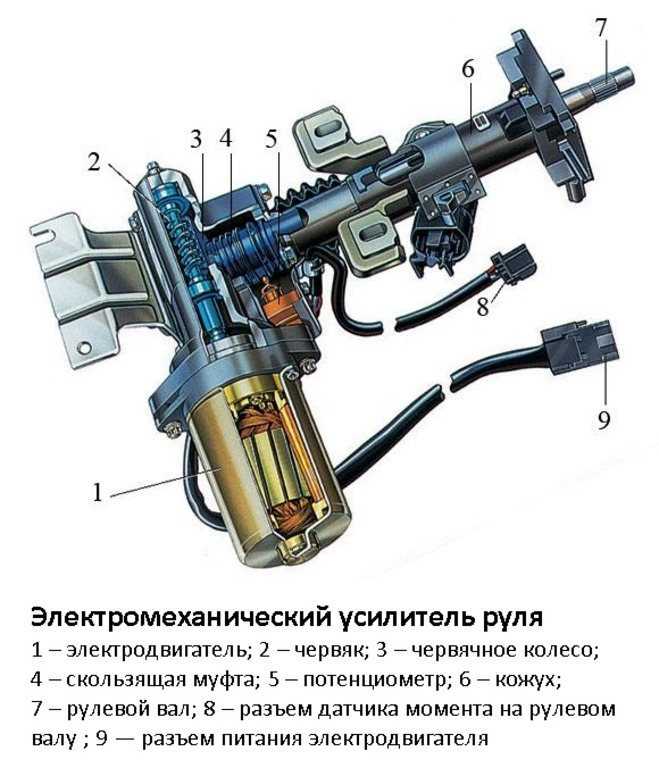

Принцип работы ЭУР

При каждом повороте рулевого колеса происходит скручивание торсионного вала. Информация о данном процессе от датчика крутящего момента передается на блок управления в режиме «онлайн».

На основании полученной информации электронный блок управления (далее – ЭБУ) аккумулирует информацию и считывает показания с других датчиков. ЭБУ передает сигнал электрическому двигателю, который усиливает момент вращения вала рулевой рейки путем активации электромотора.

Информация обрабатывается настолько быстро, что от момента передачи до момента считывания проходят десятые доли секунд.

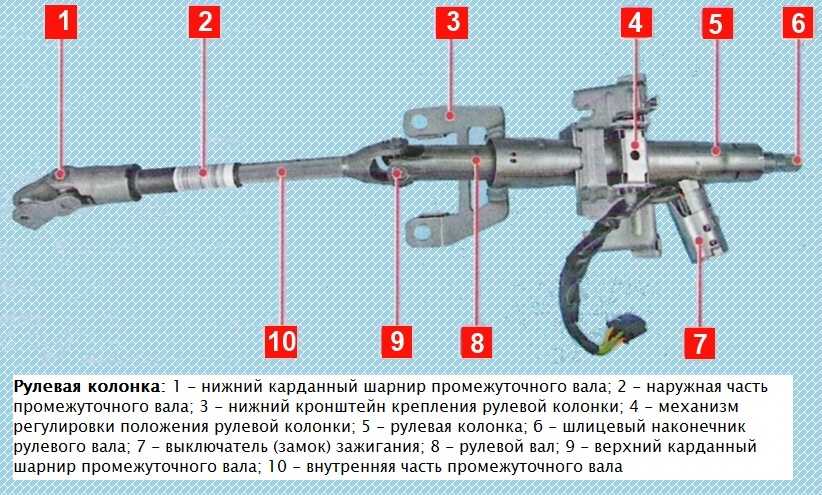

Снятие руля и кожуха рулевой колонки автомобиля Лада Ларгус

Рулевое колесо снимаем для его замены, а также при демонтаже соединителя подрулевых переключателей, рулевой колонки или панели приборов

В рулевом колесе устанавливается подушка безопасности водителя

Подушка безопасности крепится на рулевом колесе двумя пластмассовыми крючками, которые входят в зацепление с двумя пружинными фиксаторами на рулевом колесе

Если перевернуть руль в сборе с подушкой безопасности, то можно увидеть, как она крепится (рисунок 2)

Отсоединяем минусовую клемму аккумулятора

Ждем 15 минут, чтобы разрядились конденсаторы срабатывания подушки безопасности

Устанавливаем руль в положение, соответствующее прямолинейному движению автомобиля

Снимаем модуль подушки безопасности водителя, для этого:

Вводим в два специальных отверстия, расположенные по бокам рулевого колеса одновременно два стержня и сжимаем пружинные фиксаторы крепления модуля подушки безопасности

Одновременно помощник тянет руками модуль подушки безопасности на себя и отводит его с выключателем звукового сигнала от руля на длину проводов

(можно, конечно это делать одному, но придется поочередно выводить крючки из фиксаторов)

Поворачиваем руль в положение прямолинейному движению автомобиля и поддеваем отверткой фиксатор колодки жгута проводов

Вынимаем фиксатор из колодки

Отсоединяем колодку от подушки безопасности. Снимаем подушку безопасности

Снятую подушку безопасности водителя нужно хранить в сухом месте без чрезмерного нагрева накладкой вверх

Устанавливаем подушку безопасности после установки руля в обратной последовательности

Помечаем положение ступицы руля относительно вала

Выкручиваем болт крепления рулевого колеса, удерживая руль от проворачивания

Полностью выкручивать болт не нужно, чтобы избежать травмирования при резком отсоединении руля со шлицов рулевого вала.

Резкими ударами рук вдоль оси рулевого вала сбиваем рулевое колесо со шлицевого наконечника вала

Полностью выкручиваем болт крепления руля

Снимаем ступицу рулевого колеса со шлицев вала и выводим через отверстие в ступице провод с колодкой подушки безопасности

Чтобы не повредить токоведущую шину контактного кольца подушки безопасности, фиксируем кольцо от проворачивания

Для этого вставляем в специальный паз на внешней окружности кольца отрезок тонкой пластинки. Хорошо для этого подходит отрезок от стяжного хомута.

Перед установкой руля нужно не забыть вынуть фиксатор!

Устанавливаем руль в обратном порядке.

Наносим на резьбу болта крепления руля анаэробный фиксатор резьбы. При установке руля болт нужно заменить.

Затягиваем болт крепления моментом 44 Нм.

Присоединяем колодку проводов к разъему подушки безопасности и вставляем фиксатор

Устанавливаем подушку безопасности водителя на рулевое колесо так, чтобы крючки подушки вошли в соответствующие отверстия рулевого колеса и нажимаем на подушку до защелкивания крючков подушки фиксаторами руля.

Снятие и установка кожуха рулевой колонки

Выкручиваем два винта крепления кожуха, расположенные на нижней поверхности нижнего кожуха

Тянем вверх и снимаем верхнюю часть кожуха

Снимаем правую сторону нижней части кожуха с замка зажигания

Выводим фиксатор нижней части кожуха из зацепления с панелью приборов и снимаем нижнюю часть

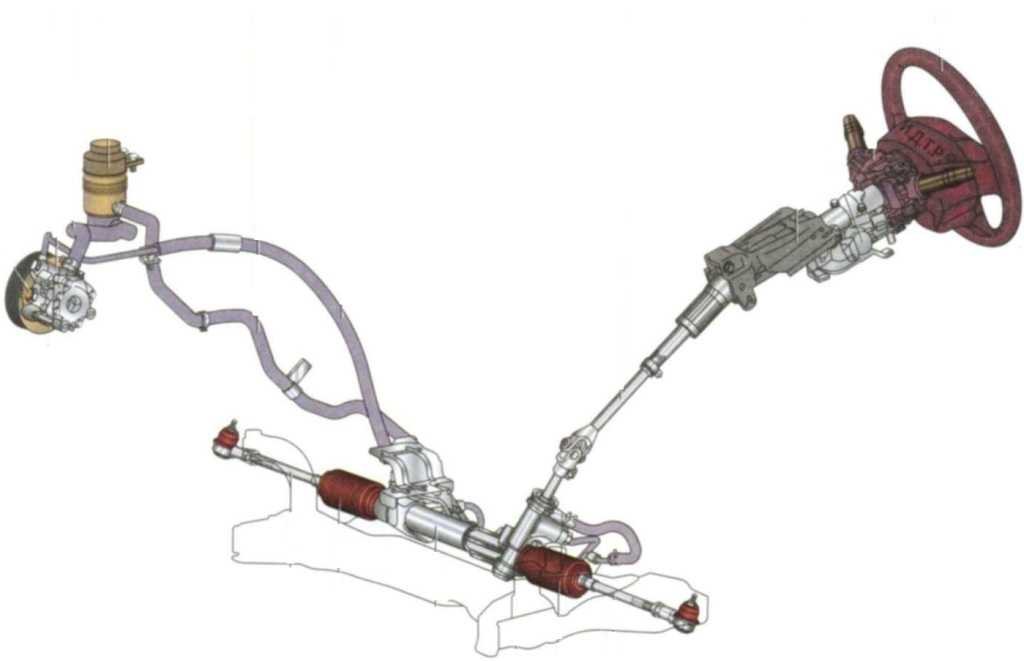

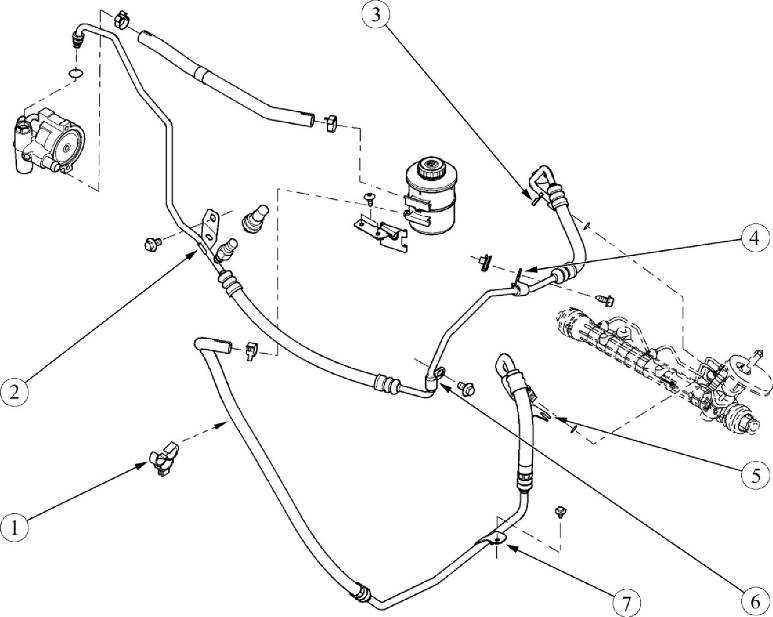

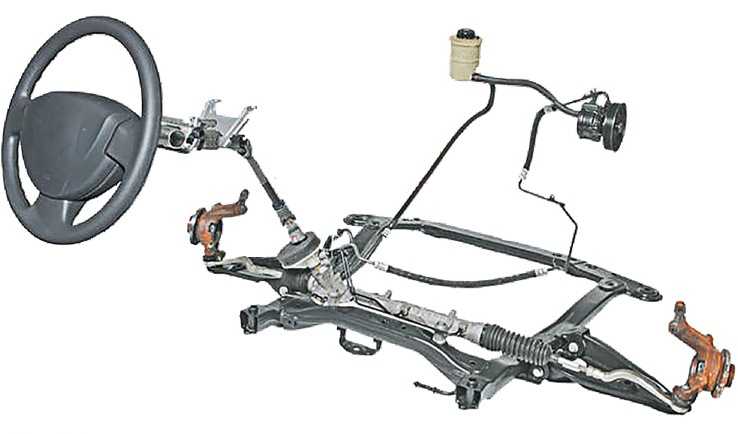

Характеристики ГУР у Лады Ларгуса

Этот узел не менее важен, чем тормозная система. От его работоспособности тоже зависит безопасность водителя и пассажиров. ГУР (гидравлический усилитель руля) обеспечивает возможность управления автомобилем путём лёгкой установки ведущих колёс в нужном направлении.

На Ладе Ларгусе устанавливается гидроусилитель комбинированного вида, т. е. некоторые его элементы расположены непосредственно в корпусе рулевого механизма. Иначе говоря, являются составляющей механической части рулевой колонки. ГУР Лады Ларгус состоит из стандартного набора элементов:

• бачок;
• насос ГУР, дополненный клапаном перепуска рабочей жидкости;
• трубопроводы;
• механизм перераспределения;
• рабочий механизм.

Составных частей не так много, чем объясняется высокая надёжность гидроусилителя. Неисправности связанные с его работой случаются нечасто. Обычно неполадки возникают по причине нарушений правил эксплуатации самими автовладельцами. Гораздо реже – из-за естественного износа деталей, но, конечно, нельзя не учитывать низкое качество комплектующих.

Проверять несложно, для этого достаточно открыть капот. Жидкость в системе нужна ещё и для смазки элементов ГУР. Если уровень будет низким, детали начнут изнашиваться слишком быстро. При подобной эксплуатации узел скорее выйдет из строя.

Проблемы из-за низкого уровня жидкости в системе ГУР

Неисправностей ГУР на любом автомобиле может быть немало, т. к. конструкция и особенности работы деталей подразумевают естественный износ. Некоторые вещи связаны с малым уровнем рабочей жидкости. Главный признак, указывающий на недостаточный уровень масла в ГУР – это необходимость приложить значительные усилия при поворотах руля или скрип при повороте руля Лада Ларгус. Это еще может указывать на неисправность привода или загрязнение рабочей жидкости.

Также низкий уровень жидкости можно спутать с неполадками в работе насоса. Если в системе не хватает рабочей жидкости, насос не сможет закачать нужное количество масла в распределительный клапан и исполнительный механизм не сможет распределить нагрузку, что сразу же отразится на необходимости прикладывания большего усилия на руль при выполнении поворотов.

Низкий уровень жидкости ГУР также сопровождается попаданием воздуха в систему. Воздушные пузырьки приводят к снижению рабочего давления в системе ГУР. Подобная проблема также возникает из-за потери герметичности системы. О проблеме сообщит и индикатор на панели управления, который передает показания с датчика уровня масла в ГУР.

Снижение уровня масла в системе ГУР чаще всего является следствием утечки. Это одна из самых главных проблем гидроусилителя, с которой сталкиваются автовладельцы. Чаще всего она появляется в месте присоединения трубок к деталям системы, например, к насосу. Утечка возникает и из-за повреждения трубок или потере эластичности резиновых уплотнительных элементов, обычно такие прокладки используются во всех соединениях системы гидравлического усилителя. Для устранения утечки нужно сначала найти место подтекания, в случае с местами соединений достаточно их как следует затянуть. Если утечка произошла из-за повреждения трубок, последние следует заменить.

Сложнее дела обстоят с повреждёнными или изношенными уплотнительными элементами. Основная проблема в трудоемкости процесса, т. к. требуется снять узел с течью и ремонтировать с заменой резиновых уплотнительных элементов. В запущенных случаях возникают посторонние звуки, свидетельствующие о выходе из строя составных частей ГУР, появляется скрежет при поворотах.

Масло для Лада Ларгус 16 и 8 клапанный двигатель

Каждого заботливого владельца тяготит вопрос о безаварийной работе мотора

Одним из главных условий такого успеха является своевременная замена качественного моторного масла, также важно знать какое масло заливать. В двигателе Лада Ларгус смазка подлежит замене спустя 15 тыс. км пробега

км пробега

В этот период у большинства обладателей данного универсала наступает момент истины, связанный с выбором именно качественного продукта. Как известно, масло с отменными качественными показателями способно сохранить детали мотора в «добром здравии» и обеспечить им заявленный производителем ресурс

км пробега. В этот период у большинства обладателей данного универсала наступает момент истины, связанный с выбором именно качественного продукта. Как известно, масло с отменными качественными показателями способно сохранить детали мотора в «добром здравии» и обеспечить им заявленный производителем ресурс.

Когда владельцы Лада Ларгус с двигателем 8 клапанов и 16 клапанов экономят «на масле» и заливают продукт неизвестного происхождения, то они сознательно обрекают мотор на поломку. Если автомобиль вдобавок находится на гарантии, то такой подход может спровоцировать лишение права на это льготное обслуживание.

Фаркоп на Рено Сандеро

Рено Дастер проходимость видео

Что и как выбирать?

Какое масло заливать? Для правильного выбора масла потребуется изучение прилагаемого к автомобилю руководства. На его страницах отображены все потребные характеристики и свойства смазки. Для замены потребуется обратиться к дилерской СТО. Если у автомобиля уже завершился гарантийный период, то такую замену можно осуществить самостоятельно или склониться к помощи мастеров сервиса. Сама процедура не сложна и каких-либо секретных навыков не потребует. Определившись с выбором, какое масло лить, продолжаем.

Одновременно с маслом в обязательном порядке следует заменить фильтр системы. На основании регламентированных производителем характеристик и свойств смазки можно смело рассматривать такие продукты:

• «Shell» со следующими параметрами вязкости и температуры «5W–40»;
• «Valvolin» с «5W–30»;
• «Gulf Formula G», обладает характеристиками «5W–40»;
• «ZIC A+» с «10W–40».

Самостоятельная замена

1. Первоочередным действием, после того как вы определились какое масло лить, будет расположение авто над ямой или на эстакаде. Также можно вывесить подъемником.
2. Подбираем подходящую тару для сбора отработки и запасаемся потребными ключами.
3. Мотор обязательно прогреваем до полного достижения рабочей температуры.
4. Чтобы обеспечить доступ к сливной пробке поддона демонтируем защиту мотора.
5. Сама пробка «побеждается» с помощью шестигранного ключа размером на «8».
6. Слив масла осуществляем в полном объеме, дожидаясь схода последних капель. Процесс будет длиться около 15 мин.
7. Теперь можем выкручивать старый фильтр. Если он не «прикипел», то свободно открутится от ручного усилия. Когда такая манипуляция не получается, применяем приспособление (съемник»). Как быть, если и съемник отсутствует? Применяем отвертку, которая выступит в роли рычага. Пробиваем ею корпус фильтра сбоку и подальше от мотора и вращаем.
8. Перед установкой нового элемента его уплотнительное кольцо (резина) смазываем по кругу «каплей» нового масла. Вкручивание фильтра осуществляем только посредством ручного усилия. Никаких приспособлений!
9. Также вкручиваем пробку в сливную горловину поддона. Не забываем о замене медной прокладки («колечко»).
10. Заливаем масло для Ларгуса. Проверяем уровень.
11. Заводим мотор. Смотрим на индикатор уровня, расположенный на «приборке». Спустя несколько секунд (4-5) после старта он должен погаснуть.
12. Даем двигателю возможность поработать в течение 3-4-х минут и глушим. Выждав около 10 минут, вновь проверяем уровень и делаем вывод о потребности в доливке.
13. Еще раз осматриваем «контрольные» точки мотора (стык фильтра с блоком, пробка и пр.) на предмет протечек. Если они отсутствуют, устанавливаем защиту картера и в путь.

Подведем итоги

Качественное масло для Ларгуса способно прослужить в течение всего заявленного периода (15 тыс. км) и сохранить свои кондиционные свойства, главное знать какое масло заливать. Если попался некачественный продукт, то требуется его заменить в скорейшем порядке. Внимательно относитесь к процессу выбора, ведь рынок переполнен «качественными» подделками в плане красочности упаковки. Выявить такой факт весьма трудно, поэтому склоняйтесь к приобретению смазки у проверенных и авторитетных продавцов. Не экономьте на «масле» и будет «счастье» мотору 8 клапанов или 16 клапанов вашей Лада Ларгус!

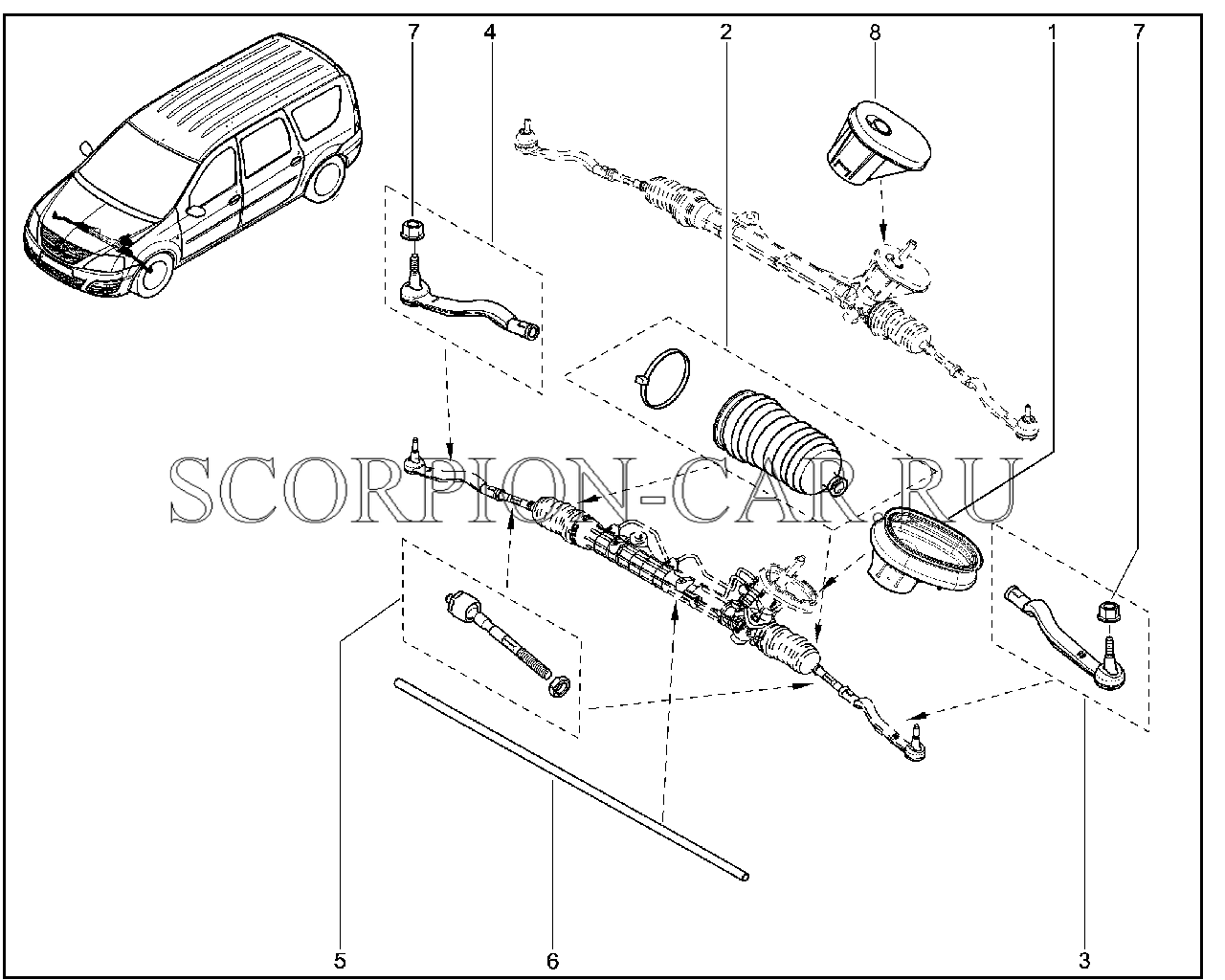

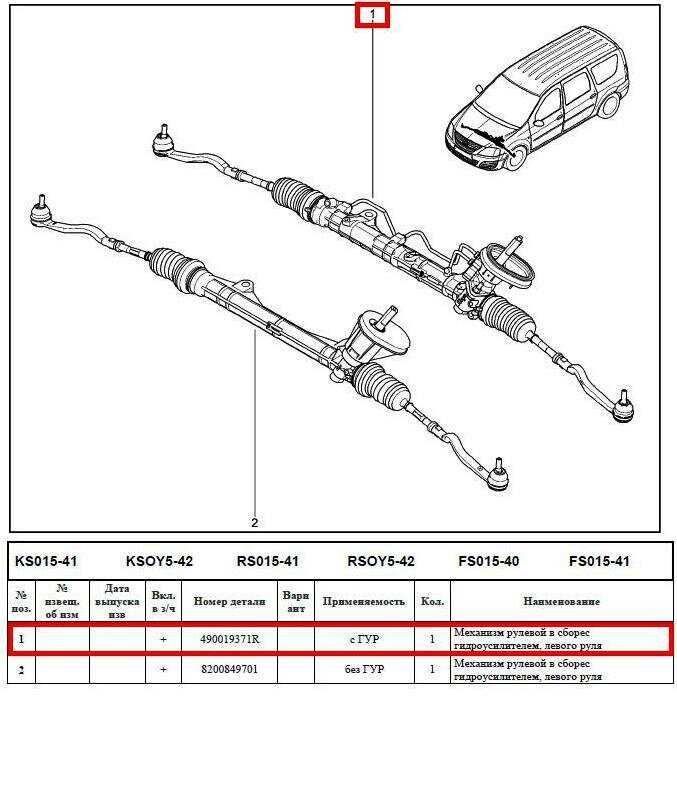

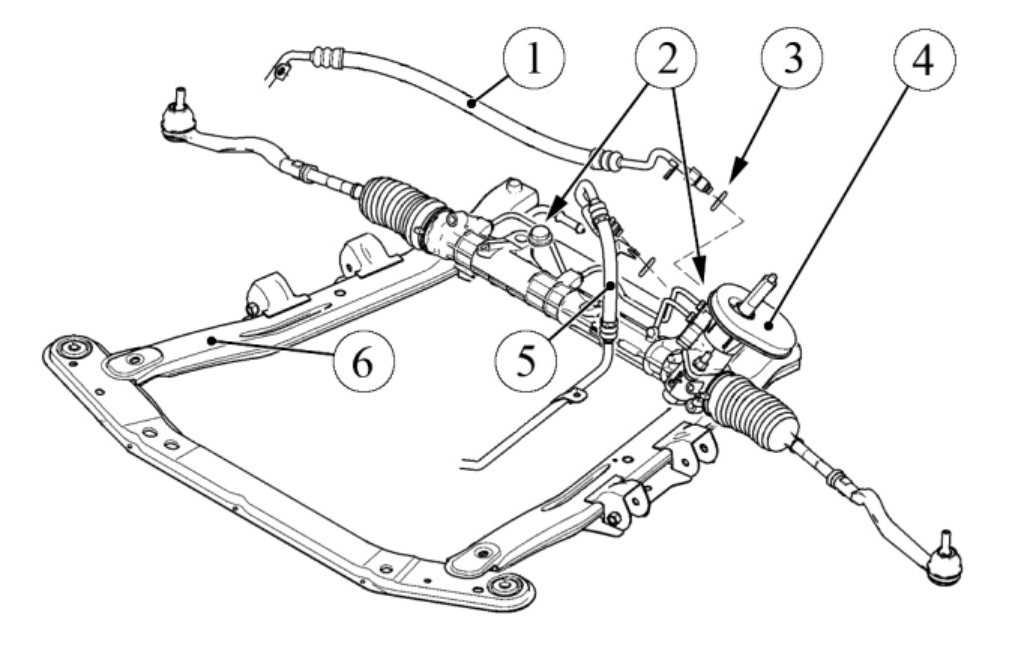

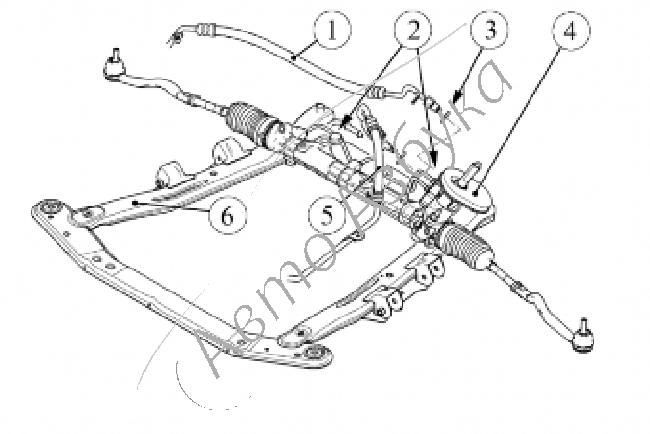

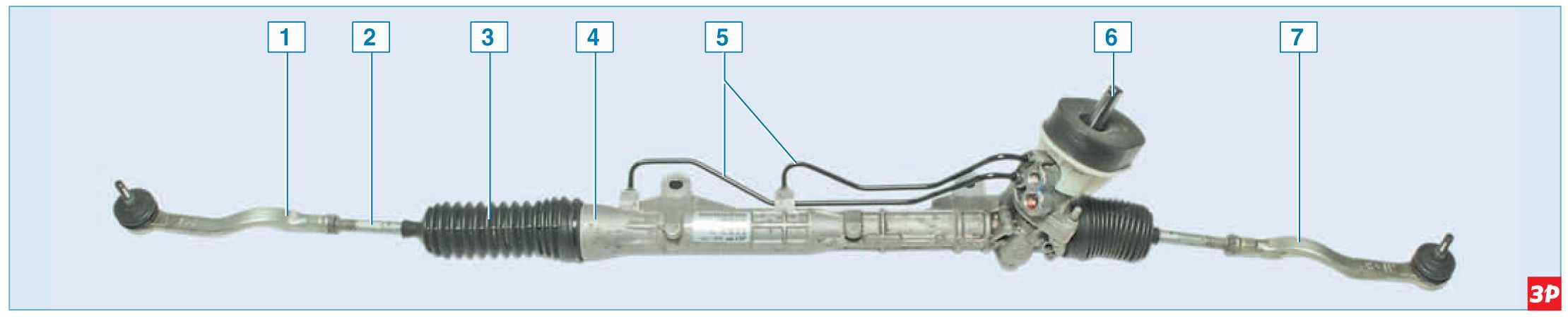

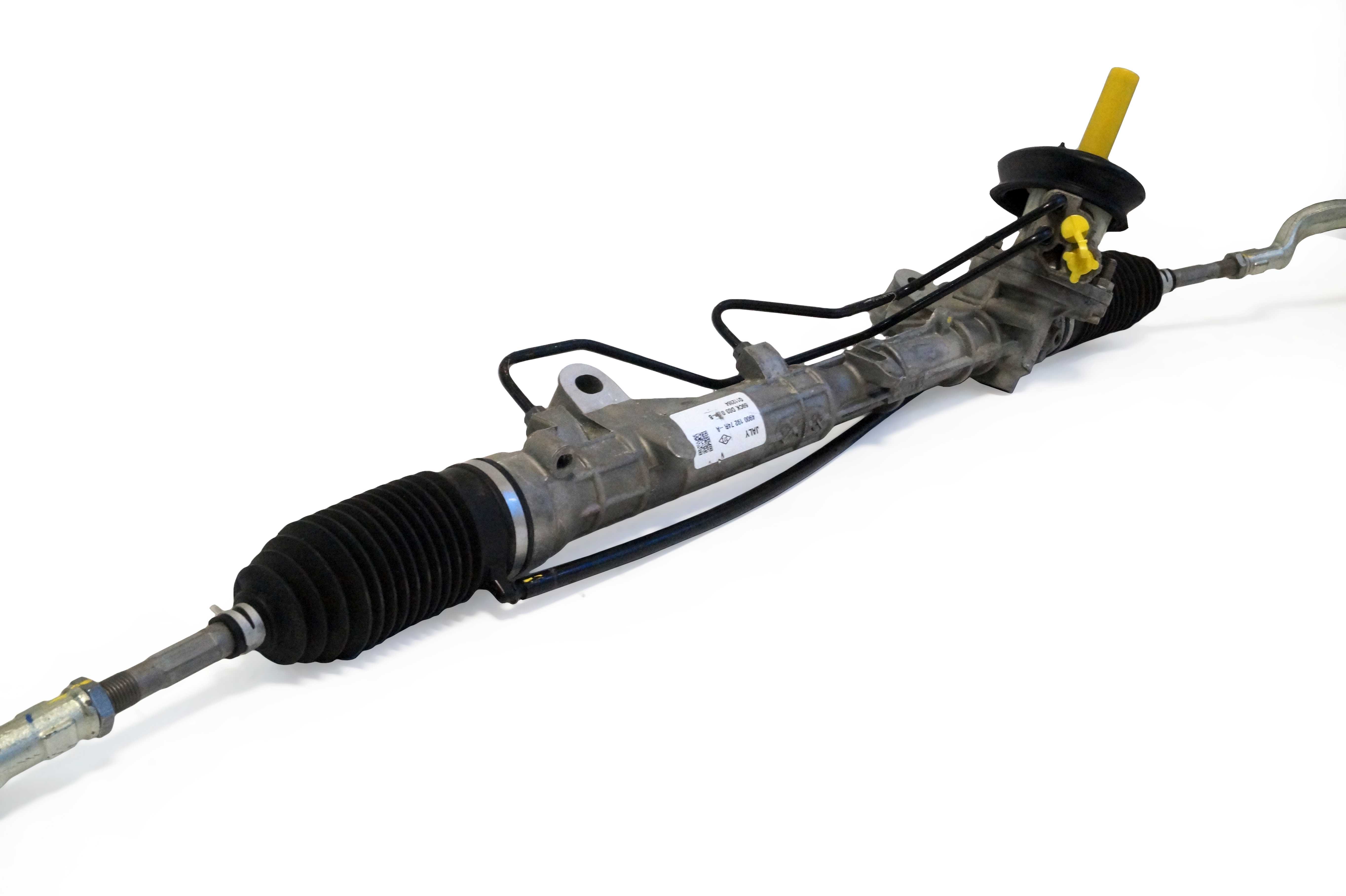

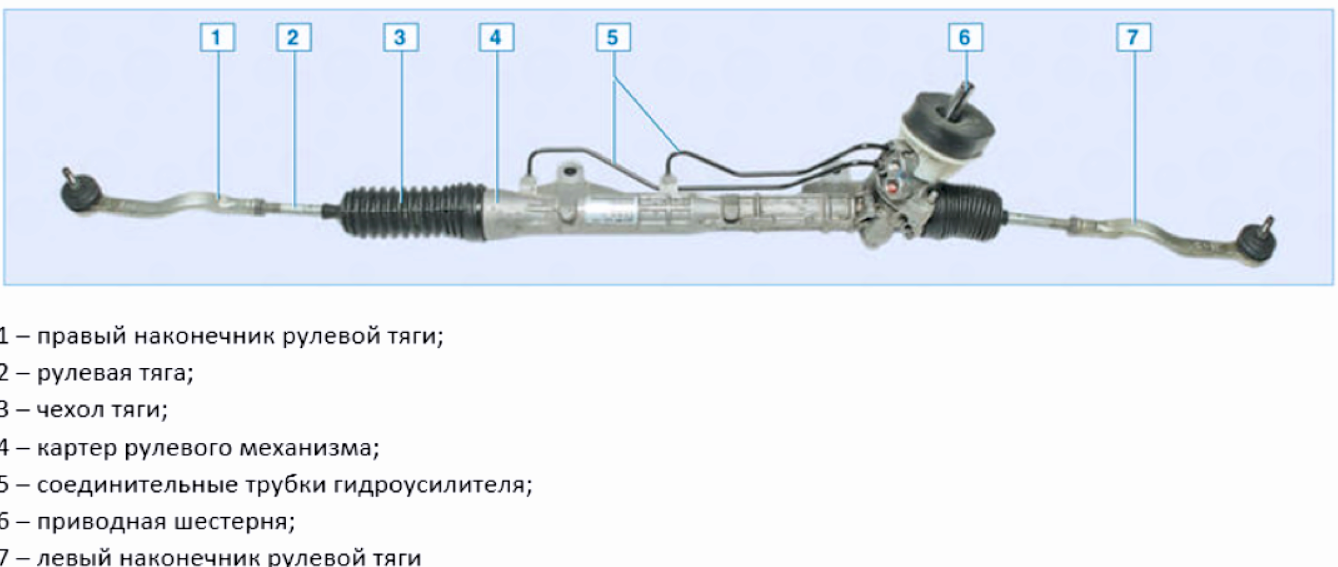

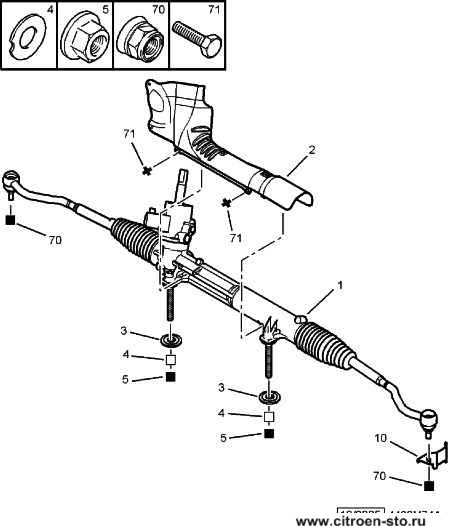

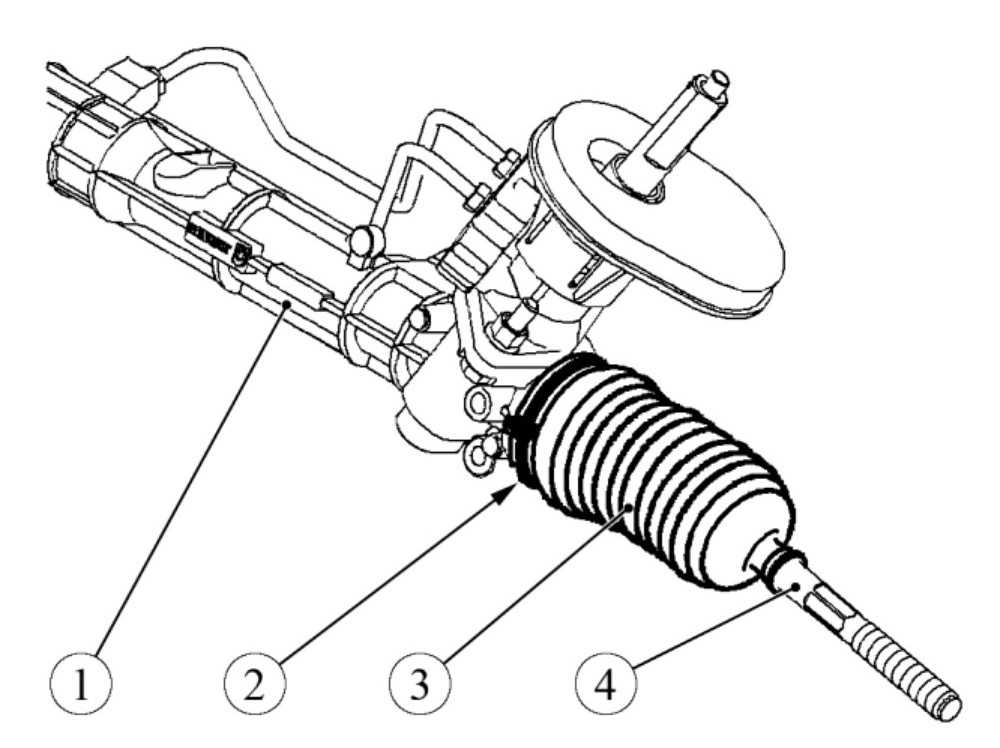

Операции по снятию рулевого механизма Лада Ларгус

1. Установите автомобиль на смотровую канаву (или на подъемник) и затормозите стояночным тормозом.2. Установите рулевое колесо в положение прямолинейного движения автомобиля.3. В салоне, под панелью приборов отверните гайку…

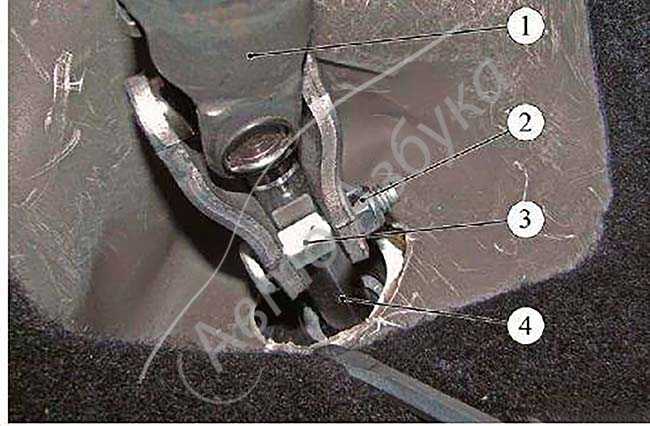

4. …и извлеките из отверстия болт клеммового соединения промежуточного вала с валом-шестерней рулевого механизма.

5. Сдвиньте вилку карданного шарнира с наконечника вала-шестерни.

6. Ослабьте затяжку болтов крепления передних колес.7. Поднимите домкратом переднюю часть автомобиля и установите ее на опоры.8. Снимите левое переднее колесо.9. Снимите центральный и левый брызговики двигателя (см. Снятие и установка брызговиков двигателя).10. Выверните болт крепления трубопровода гидроусилителя рулевого управления к подрамнику…

11.  …и извлеките болт из отверстия

12. Выверните два передних.

13. …и один задний болт крепления термоэкрана рулевого механизма.

14. Извлеките жгут проводов из держателя на термоэкране…

15. …и снимите термоэкран.

16. Выверните два болта крепления зад кронштейна трубопровода. ней опоры подвески силового агрегата…

17. …и снимите опору.

18. Аккуратно отогните отверткой вперед держатель шлангов гидроусилителя рулевого управления, чтобы получить доступ к гайкам крепления трубопроводов.

Держатель трубопроводов изготовлен из гибкого и достаточно прочного листового металла, поэтому при аккуратном отгибании он не будет поврежден.19. Выпрессуйте пальцы шаровых шарниров наконечников рулевых тяг из бобышек поворотных рычагов (см. «Замена наружного наконечника рулевой тяги Лада Ларгус»).

20. Отверните гайку крепления напорного трубопровода…

21. …и отведите трубопровод в сторону.

22. Отверните гайку крепления сливного трубопровода…

23. …и отведите трубопровод в сторону.

Примите меры, предотвращающие вытекание рабочей жидкости из трубопроводов, заглушив их, например, деревянными пробками. Резиновые уплотнительные кольца напорного и сливного трубопроводов заменяйте новыми при каждой разборке соединений.24. Снимите правое переднее колесо25 Выверните правый …

26. …и левый болты крепления картера рулевого механизма к подрамнику…

27. …и извлеките болты из отверстий картера.

28. Отсоедините рулевой механизм от подрамника передней подвески…

29. …немного отклоните вперед силовой агрегат, сдвиньте рулевой механизм влево…

30. …и снимите рулевой механизм, вынув его через проем в нише левого колеса.

31. Установите детали в порядке, обратном снятию

При установке рулевого механизма обратите внимание на то, чтобы рей-ка находилась в среднем (нейтральном) положении. Момент затяжки болтов крепления рулевого механизма 105 Н*м, гайки болта клеммового соединения рулевой колонки с хвостовиком вала-шестерни рулевого механизма 21 Н*м, болтов крепления кронштейна задней опоры силового агрегата 105 Н*м.Если устанавливаете прежний рулевой механизм, а в эксплуатации наблюдался повышенный свободный ход (люфт) рулевого колеса, сопровождающийся легким постукиванием рейки при проезде неровностей дороги, отрегулируйте зазор между упором рейки и рейкой до минимального, вращая по часовой стрелке регулировочный болт упора. Для регулировки извлеките отверткой стопорную шайбу болта… …и вращайте регулировочный болт ключом-шестигранником «на 10»

Не затягивайте регулировочный болт больше, чем это необходимо для устранения зазора! При «перетянутом» упоре рейки не происходит самостабилизации передних колес, вследствие чего автомобиль не будет автоматически придерживаться прямолинейной траектории движения, а при выходе из поворота передние колеса не будут стремиться занять положение для движения по прямой

…и вращайте регулировочный болт ключом-шестигранником «на 10». Не затягивайте регулировочный болт больше, чем это необходимо для устранения зазора! При «перетянутом» упоре рейки не происходит самостабилизации передних колес, вследствие чего автомобиль не будет автоматически придерживаться прямолинейной траектории движения, а при выходе из поворота передние колеса не будут стремиться занять положение для движения по прямой.

32. Удалите воздух из гидросистемы (см. «Прокачка системы гидроусилителя рулевого управления Лада Ларгус»).33. Проверьте и при необходимости отрегулируйте углы установки передних колес в специализированной мастерской.

Стук в рулевой рейке

Бамбр, Да, гараж-то, есть, причем даже теплый. Сейчас только от туда приехал. Попробовал набить смазки под пыльник со стороны где стучит — стало по-глуше. А еще читая Букварь (издание Третий РИМ) выяснил, что и на рейке с ГУ есть регулировочная гайка, только без ослабления задних болтов подрамника не подлезть, чтобы расконтрить. Сейчас буду искать видео, где на логане мужик регулирует зазор. (В книге написано, что настройка производиться только в заводских условиях). Если найду выложу ссылку. А новую тему неплохо бы создать.

Чертеж втулки и моя технология изготовления : точим втулку с внутренним диаметром предварительным примерно 21,8 , наружный согласно чертежа , точим стальную втулку высотой 20 , внутренним 33 + 0,02 , наружным — 50 — 60мм . Вставляем (запрессовыванием этот процесс назвать сложно ) фторопластовую втулку в стальную , зажимаем стальную втулку в патрон станка и растачиваем внутренний диаметр до Ф22 +0,02 . Втулка почти готова . Немного выдвигаем ее из стальной втулки , что бы осталось запрессованым порядка 8 мм , делаем пропилы шириной 4 мм , надфилем пропиливаем канавки по внутреннему диаметру на глубину 2 — 3 мм . Вот теперь готова . Для создания постоянного натяга в соединении втулка — рейка используем резиновое кольцо ,которое вставляется в канавку корпуса где находились фиксирующие выступы родной втулки , наружным диаметром 41 мм и сечением 3,6мм , если есть кольцо большего диаметра но нужного сечения то просто отрезаем от него часть необходимой длины .

Нашел другое фото — с выделенной гайкой. А вилку делать придеться, правда чем-то надо еще и законтрить.

Характеристики ГУР у Лады Ларгуса

Этот узел не менее важен, чем тормозная система. От его работоспособности тоже зависит безопасность водителя и пассажиров. ГУР (гидравлический усилитель руля) обеспечивает возможность управления автомобилем путём лёгкой установки ведущих колёс в нужном направлении.

На Ладе Ларгусе устанавливается гидроусилитель комбинированного вида, т. е. некоторые его элементы расположены непосредственно в корпусе рулевого механизма. Иначе говоря, являются составляющей механической части рулевой колонки. ГУР Лады Ларгус состоит из стандартного набора элементов:

• бачок;
• насос ГУР, дополненный клапаном перепуска рабочей жидкости;
• трубопроводы;
• механизм перераспределения;
• рабочий механизм.

Составных частей не так много, чем объясняется высокая надёжность гидроусилителя. Неисправности связанные с его работой случаются нечасто. Обычно неполадки возникают по причине нарушений правил эксплуатации самими автовладельцами. Гораздо реже – из-за естественного износа деталей, но, конечно, нельзя не учитывать низкое качество комплектующих.

Проверять несложно, для этого достаточно открыть капот. Жидкость в системе нужна ещё и для смазки элементов ГУР. Если уровень будет низким, детали начнут изнашиваться слишком быстро. При подобной эксплуатации узел скорее выйдет из строя.

Операции по снятию подушки безопасности Лада Ларгус

1. Отсоедините провод от клеммы минус аккумуляторной батареи. 2. Сожмите пружинные фиксаторы крепления модуля подушки безопасности, одновременно вводя стержни в два специальных отверстия, расположенные по бокам рулевого колеса…

3. …в то же время помощник должен потянуть руками модуль подушки безопасности на себя и отвести его с выключателем звукового сигнала от рулевого колеса на длину подсоединенных жгутов проводов.

Так расположены пружинные фиксаторы крепления модуля подушки безопасности.

4. Поверните рулевое колесо в положение, соответствующее прямолинейному движению.

5. Подденьте отверткой фиксатор колодки жгута проводов…

6. …извлеките фиксатор из колодки…

7. ..и отсоедините колодку от подушки безопасности. Снимите подушку безопасности. 8. Установите модуль подушки безопасности водителя в порядке, обратном снятию.

Для большинства владельцев Лады Ларгус рулевое колесо является довольно удобным. Но есть немало и таких водителей, которые любят одевать либо оплетки на руль, либо же обшивать его. Если вы собрались обшить его, то здесь идеальным вариантом будет полный демонтаж руля, чтобы выполнить эту работу без лишних неудобств.

Менять пассажирскую подушку

Здесь все немного посложнее, дело в том, что у большинства автомобилей подушка находится за панелью торпедо. Чаще всего после выстрела портиться обшивка. На некоторых авто система крепится к раме авто и для замены приходится снимать панель торпедо.

Первое что нужно сделать это снять кожух с руля и снять подушки, даже если она в исправном состоянии. Также необходимо открутить крепежный болт и снять сам руль. После над педалями можно увидеть еще несколько болтов, их тоже необходимо открутить, это даст вам возможность добраться до центральной консоли.

Далее вам необходимо отщелкнуть защелки с помощью отвертки на центральной консоли. Это поможем вам снять штатную магнитолу и все остальное. После отсоединения этого всего вы сможете снять панель торпедо, но делать это нужно аккуратно.

Если же панель была повреждена, а на некоторых авто так бывает, то к сожалению вам придется поменять панель. В данном случае мы разберем только замену подушки, если панель при этом целая. Снимать панель необходимо аккуратно для того чтобы не повредить ее, крепежи и саму подушку. Если у вас иномарка, то крепежей будет очень много, проследите за этим.

Делать желательно все в гараже с освещением, так как процедура это не быстрая, иногда придется потратить пару дней. Также еще стоить помнить, что после аварии у вас есть повреждения кузова, которые тоже надо исправлять, но об этом позже.

Меняем масло в ГУР на автомобилях Лада Ларгус

Рано или поздно система требует замены рабочей жидкости, так же как и в двигателе. Согласно техническому регламенту масло ГУР, залитое на заводе, рассчитано на пробег не более 40 000 километров или на 2 года эксплуатации машины.

Замена ранее положенного срока

Смена рабочей жидкости раз в 40 тысяч км пробега ещё не значит, что можно про нее забыть и не проводить периодически проверку ее состояния в системе. Внеплановая замена масла ГУР требуется в следующих случаях:

• металлические частицы в жидкости;
• потемнение масла;
• посторонние запахи.

Причиной замены жидкости может стать и снижение ее уровня в системе из-за утечки. Это связано с тем, что низкий уровень масла в системе гидроусилителя вызывает его чрезмерный нагрев, а это приводит к выходу из строя основных узлов ГУР. Если автомобиль долгое время не эксплуатировался, масло в ГУР подлежит обязательной замене, т. к. велика вероятность образования за это время конденсата, а он является причиной возникновения эмульсии. Соответственно, жидкость теряет все свои основные свойства и не может использоваться по назначению.

Инструкция по замене масла

Поменять рабочую жидкость в системе гидроусилителя сможет любой автовладелец. Здесь нет ничего сложного, и обращаться в автосервис нет необходимости. Работа по замене масла своими руками начинается с подготовки следующих инструментов и материалов:

• около двух литров рекомендованного производителем масла;
• шприц на 20 куб. миллилитров и наконечник со шлангом к нему;
• торцевые ключи;
• подходящая ёмкость для слива старого масла.

Перед тем как начинать процедуру замены, следует прогреть двигатель до рабочей температуры. После с помощью шприца и шланга откачать жидкость из расширительного бачка. Дальнейший процесс выглядит следующим образом.

1. Автомобиль устанавливается на эстакаду или над смотровой ямой, если нет такой возможности можно просто поднять переднюю часть с помощью домкрата.
2. Снять АКБ и дополнительно его кожух.
3. Чтобы добраться до всех нужных патрубков у рулевого механизма, нужно демонтировать все мешающие пластиковые детали.
4. Провести осмотр всей системы ГУР, выявляя тем самым подтёки или трещины на расширительном бачке.
5. Так как жидкость из бачка удалена, можно его демонтировать, сняв с креплений.
6. От бачка отсоединяется трубка, идущая к гидроусилителю на рулевом механизме, при этом следует обязательно закрыть штуцер, на котором была установлена трубка.
7. Найти патрубок для слива нетрудно: его размер меньше. После чего он опускается, в подготовленную заранее подходящую ёмкость.
8. Далее понадобится помощь второго человека. Помощник должен, находясь в салоне, поворачивать руль вправо и влево до конца. Отработанная жидкость будет сливаться в ёмкость. Для ускорения процесса можно запустить двигательную установку.
9. При сливе жидкости нужно помнить, что нельзя допускать попадание воздуха в систему гидравлического усилителя. Для исключения таких ситуаций второй человек должен периодически подливать в бачок масло. Если помощника нет, нельзя запускать двигатель. Достаточно вращать руль в обе стороны до тех пор, пока вся жидкость не сольётся с патрубка.

После слива старой жидкости в бачок заливается новое масло и запускается мотор. Теперь нужно поворачивать руль в обе стороны до крайних положений. Периодически нужно следить за уровнем жидкости в бачке. При снижении следует долить масло и продолжать манипуляции с рулём до тех пор, пока уровень в бачке не прекратит падать и не будут появляться пузырьки воздуха. После замены и тестирования остаётся собрать все пластиковые детали и установить их на место, затем ещё раз проверить затяжку хомутов на соединениях.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

• На карте стоит ограничение на оплату покупок в интернет
• Пластиковая карта не предназначена для совершения платежей в интернет.
• Пластиковая карта не активирована для совершения платежей в интернет.
• Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Задняя подвеска

Это полузависимая конструкция с продольными рычагами, упруго соединенными поперечной балкой и штангой стабилизатора. Амортизаторы и пружины установлены отдельно.

Разнесение точек крепления пружин и амортизаторов к кузову позволило увеличить поперечные габариты багажника и обеспечить улучшенный комфорт. Толчки от дороги более равномерно распределяются по кузову. Такая конструкция упрощает обслуживание и замену деталей подвески.

Конструкция пружин подвески и характеристики демпфирования амортизаторов обеспечивает Ларгусу хорошую плавность хода. Хотя в версии Кросс подвеска все-таки работает несколько жестче, чем в обычной версии исполнения.

Вся балка у Ларгуса висит на двух сайлентблоках и амортизаторах, связанных с кузовом.

Сайлентблоки запрессованы в рычаги балки. При замене их приходится выпрессовывать и выбивать. Изношенный сайлентблок приводит к тому, что машина по дороге начинает гулять, ведет себя нестабильно, приходится подруливать. Выявить дефектный сайлентблок можно следующим образом.

Если смотреть на него снизу, то мы не должны видеть вылезшую втулку, она не должна отслаиваться от эластичного элемента. Задние пружины ничем не закреплены, они просто вставляются в посадочные места.

Задние амортизаторы, сайлентблоки и пыльники служат более 200 тысяч км пробега. Задние тормоза у Лады Ларгус барабанного типа, дисковые не предусмотрены ни в одной из комплектаций. Хотя, по моему мнению, в данном случае барабанных тормозов автомобилю вполне хватает. Со своими функциями они справляются отлично.

В соответствии с той платформой, на которой построен Ларгус, задний барабан конструктивно объединен со ступичным подшипником. При выходе из строя подшипника он будет меняться в сборе с барабаном. Цена за данную деталь «кусается». Барабан в сборе с подшипником будет стоить больше 10 тысяч рублей. Но на любое действие есть противодействие. При необходимости можно перепрессовать подшипник отдельно от барабана. Главное, не расколоть корпус.

Задние тормоза у Ларгуса служат долго, в среднем колодки и барабаны выхаживают до 130 тысяч км.

Ремонт подрулевого переключателя ларгус

Заглянул к нам данный автомобиль с распростроненной проблемой на Ларгусах.

Хоть это и не солярис — помогли.Сделав диагностику нашли неисправность — подрулевой переключатель.Сняв его увидели проблему.На штоке, который находится внутри ручки оторвались провода, ибо конструкция там…так себе =(

Вот тут было не до фото.Я обернул в изоленту «конец» ручки, чтобы не повредить, и снял его, с помощью пластиковых съемников, большого количества силы и злости.

Готово. Собираем и радуемся работе сигнала =))

Всем спасибо за внимание. Надеюсь данная информация кому-нибудь да пригодится

Подрулевые переключатели на автомобиле Лада Ларгус выполняют ряд коммутационных функций в электрических цепях автомобиля. При неисправности переключателей, вы возможно не сможете полноценно пользоваться освещением, указателями поворотов, дворниками, звуковым сигналом и т.д. В этой статье мы расскажем об снятии переключателей, в случае их замены, а также приведем таблицу с замыкаемыми контактами подрулевых переключателей при оперировании ими.

Операции по снятию подрулевых переключателей Лада Ларгус

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Выверните два болта, соединяющие верхнюю и нижнюю части кожуха рулевой колонки. 3. Снимите верхнюю.

4. . и нижнюю части кожуха.

5. Выверните два винта крепления под-рулевого переключателя.

6. ..и извлеките его из гнезда соединителя.

7. Отсоедините от переключателя колодку жгута проводов. 8. Аналогично снимите второй подрулевой переключатель. 9. Убедитесь в исправности подрулевых переключателей, проверяя правильность замыкания их контактов при различных положениях рычагов. Подключите контрольную лампу на 12 В (с источником тока) или автотестер с функцией «прозвонки» цепи к соответствующим выводам, указанным в табл. 10.4 и 10.5. Номера выводов переключателей указаны на рис. 1 и 2.

Рис. 1. Номера выводов переключателя наружного освещения и указателей поворота

Рис. 2. Номера выводов переключателя очистителя и омывателя ветрового стекла

Таблицы замыкания контактов на подрулевых переключателях при оперировании ими

Левый подрулевой переключатель

Правый подрулевой переключатель

При необходимости подрулевые переключатели можно снять в сборе с соединителем и контактным кольцом подушки безопасности. Для этого выполните следующее.

Вам потребуется ключ ТОRХ Т20.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.2. Снимите рулевое колесо, предварительно установив его в положение, соответствующее прямолинейному движению. (см «Снятие руля Лада Ларгус»)

Чтобы не повредить токоведущую шину контактного кольца подушки безопасности, зафиксируйте кольцо от проворачивание. Для этого вставьте в специальный паз на внешней окружности кольца отрезок тон» кой пластинки. Очень хорошо подходит для этой цели отрезок от ленточного стяжного хомута чехла ШРУСа.

Перед установкой рулевого колеса не забудьте вынуть фиксатор! 3. Снимите кожух рулевой колонки.

5. Нажмите на болт, чтобы ослабить хомут..

6. . и сдвиньте соединитель с рулевой колонки.

7. Отсоедините от подрулевых переключателей белую.

8. . малую черную.

9. . и большую черную колодки жгута проводов и снимите соединитель в сборе с подрулевыми переключателями и контактным кольцом.

10. Установите подрулевые переключатели и все снятые детали в порядке, обратном снятию.

Всем привет. Начался сезон дождей и ближайшие 3-4дня будет поливать. А болячку пора бы уже устранить… а то очень не приятно так ездить.Но прежде надо сказать отдельное спасибо bazzalt за предоставленную инструкцию по лечению болячки. в Борт Журнале было все очень подробно описано. Кому если вдруг интересно вот решение и лечение болячки: www.drive2.ru/l/493716181195161999/

Разобрал кожух, открутил два болтика которые держат подрулевой переключатель, снял колодку с подрулевого. Дальше уже переместился с машины на работу где и продолжил сей действия.
