Замена бокового стекла передней двери

Регулировка замков дверей

Перед регулировкой замка рекомендуется очертить контур фиксатора на стойке кузова.

1. Если дверь закрывается слишком туго, ослабьте болты крепления фиксатора, сместите его наружу и затяните болты. Если дверь закрывается слабо – фиксатор смещайте внутрь. При этом не должно быть выступания или западания двери относительно кузова.

2. Если дверь при закрывании опускается – фиксатор поднимите. Если дверь при закрывании приподнимается (провисание в открытом положении) – фиксатор опустите.

3. Если дверь плохо отпирается внутренней ручкой, то регулируется положение внутренней ручки привода замка. Для этого ослабьте винты, крепящие кронштейн ручки, и ручку вместе с кронштейном передвиньте в нужное положение. Затем винты затяните.

Неисправности в электрике

В первую очередь, проверяется предохранитель. Если он неисправен, то заменяем его. Чаще всего, после замены все будет работать. Но, по народной примете, перегоревший предохранитель приводит в скором времени к ремонту проводки. Поэтому, желательно проверить все сразу. При исправном предохранителе проверяем питание двери. На нее должно приходить 12-12,4 В

. Для этого, придется снять обшивку дверей. Напряжение замеряется на выводах моторчика. При отсутствии напряжения, в первую очередь, следует смотреть проводку. Очень часто провода перетираются, особенно в месте перехода из двери в кузов. Для проверки осмотрите провода, а также желательно прозвонить отдельные участки. Все это позволяет выявить повреждения. Также неплохо проверить разъемы. После зимы они часто окисляются. В итоге, ток не передается, и стеклоподъемник не работает. Желательно дважды в год проверять контакты, зачищать их, и покрывать пластичной смазкой, специально предназначенной для этого. Так вы сможете избежать проблем с разъемами. Также не стоит исключать варианта, когда фишка просто сваливается. В таком случае, достаточно просто ее надеть.Проверяются кнопки, находящиеся на дверях. Их следует проверить с помощью тестера. Иногда выходит из строя плата, отвечающая за работу кнопки управления. Для проверки находим контакты, которые, отвечают за питание кнопки (для этого, придется изучить электросхему автомобиля). После чего их просто перемыкают. Исправная кнопка откроет, или закроет окно. Если реакции никакой нет, то кнопка однозначно неисправна. Блок управления стоит не на всех автомобилях. Проверка заключается в измерении напряжения на выводах блока. Каждый контакт проверяется по отдельности. При работе подъемника должно появляться нормальное для машины напряжение. Если этого не случилось, то причина в выгорании дорожки. Конечно, можно попробовать ее восстановить, но значительно проще приобрести новый. Особенно, в случае повреждения нескольких дорожек.

Необходимые инструменты

Чтобы правильно выполнить снятие обшивки водительской двери Поло, потребуются следующие инструменты:

• Лопатки из пластика, они не повредят материал обшивки. Если их нет, то можете воспользоваться ножом с затупленным лезвием или тонкой отверткой (шлицевой).
• Ключ Torx или головку в виде шестиконечной звездочки на 30 для демонтажа винтов.
• Пластиковая лопатка с большим и маленьким крюками. Ей легко отщелкнуть фиксаторы, не повредив детали.
• Плоскогубцы.

Обшивка крепится при помощи трех винтов, а также используются пластиковые защелки. Винтовые крепления располагаются внизу под динамиком (1) и на ручке под накладкой (2). Во избежание срыва головок винтов не рекомендуем использовать другие виды инструментов, кроме ключа.

➤ Обшивка задней двери гранта — снятие и установка

Заднюю дверную карту чаще всего демонтируют по причине деформации, выхода из строя направляющих стеклоподъемников, ручки.

Процесс самостоятельной замены задней двери под силу каждому автолюбителю, но требует внимательности. Схема крепления типичная на всех моделях семейства Лада Гранта.

Подготовительный этап перед снятием задней двери на Ладе Гранте

Необходимые материалы, инструменты для разборки:

• набор автомобильных ключей, головки, трещотка;
• ветошь;
• жидкость WD – 40;
• новые резиновые уплотнители, пластиковые клипсы (по мере необходимости).

Этап №1: снимаем обшивку

1. Автомобиль помещаем в периметр ремонтной зоны, скидываем клеммы от аккумуляторной батареи.
2. Открываем заднюю левую (правую) дверь, поднимаем стекло до упора вверх.

1. Выкручиваем блокиратор – так званый солдатик.

1. Отверткой поддеваем пластиковую ручку стеклоподъемника.
2. Извлекаем фиксатор, выводим его из пазов.

1. Демонтируем ручку в сборе.

1. Отверткой поддеваем корпус наружной ручки двери, выкручиваем два болта – фиксатора.

1. Подеваем правый нижний угол карты, снимаем ее с посадочного места. Работы проводим аккуратно, так как пластиковые клипсы хрупкие, могут повредиться (всего — 10).

1. Снимаем карту против часовой стрелки.

1. Выводим тягу блокировки двери из карты.

1. Отверткой с крестообразной битой выкручиваем два винта, фиксирующих ручку к кузовной части.

1. Выводим основание ручки с посадочного места.

1. Извлекаем тягу, рычаг ручки.

1. С внутренней стороны уплотнителя выкручиваем винт для демонтажа пластиковой декоративной вставки, снимаем ее.

1. Извлекаем резиновый уплотнитель из задней направляющей.

1. Головкой на «8» выкручиваем болт крепления направляющих в задней части двери, с торца.

1. Выводим направляющую из проема двери.

1. Извлекаем пистон из отверстия в двери, снимаем уплотнитель.

1. Выравниваем стекло по выкручиваем болты крепления держателя.

1. После того, как дверная карта снята, поднимаем стекло в верхнее положение, фиксируем его малярным скотчем в целях безопасности.

1. С валика ручки извлекаем поролоновую прокладку.

1. Головкой на «8» выкручиваем три болта, фиксирующих модуль стеклоподъемника к кузову двери.

1. По аналогии выкручиваем две гайки в нижней части крепления.

1. Извлекаем механизм стеклоподъемника со штатного места.

Механизм стеклоподъемника

Этап №5: демонтаж наружной ручки

1. Головкой на «8» отвинчиваем крепление ручки с тыльной стороны.

1. По аналогии выкручиваем болты с фронтальной части.

1. Сдвигаем ручку в сторону, снимаем накладку задней двери на Лада Гранта.

1. Извлекаем металлическую тягу из пластиковых держателей.

1. Отверткой с крестообразным наконечником выкручиваем промежуточное крепление тяги блокировки.

1. Выводим тягу из фиксатора.

Выкручиваем болты

1. С торцевой части двери выкручиваем три винта, фиксирующие замок к кузову.

1. Отсоединяем колодку с проводами, извлекаем электропривод в сборе.

1. Отсоединяем пластиковую гофру от дверной стойки.

1. Рассоединяем колодку с проводкой.

1. Накидным ключом на «17» выкручиваем верхнее и нижнее крепление, предварительно расфиксировав ограничитель.

На этом процесс демонтажа кузовного элемента и ее комплектующих на Ладе Гранте окончен. Установку задней двери проводим в обратном порядке.

Каталожные артикулы комплектующих задней двери

Приведенные размеры вычисляются в мм

Для большинства водителей штатной акустической системы достаточно, как и динамиков. Но любители качественного звучания практикуют монтаж подиумов, проставок.

Процесс установки на задних дверях аналогичен установке на передних. Работы проводим самостоятельно, принцип работы интуитивно понятен.

1. Четко определяем размеры, форму будущих динамиков. С этой целью снимаем карту, прикладываем динамики к отверстиям, рассчитываем параметры подиумов. О том, как демонтировать карту на Ладе Гранте, написано в начале статьи.
2. Самостоятельно вырезаем заготовки по чертежам или приобретаем стандартные конструкции в магазине. Состыковываем с корпусом пеной.
3. Подключаем динамики к колодке с проводами, изготовитель изначально проложил кабеля в заднем контуре.
4. Устанавливаем защитные сетки, проверяем исправность работы.

Вставка подиумов

Шумоизоляция задних дверей на Ладе Гранте

Процедура настолько проста, что отнимет не более 15 минут свободного времени.

Подготовка:

• несколько листов Визалиса, размеры 500 мм х 750 мм;
• один лист Битопласта;
• пластиковая гофра для укладки проводки;
• обезжириватель;
• любой нагревательный прибор;
• инструменты, ветошь.

Как на приоре сделать бесшумные замки: собственноручная установка новых бесшумных замков на приору

В процессе монтажа можно использовать шпильку. Ее использование позволит придержать внутренний замок, «провал» которого потребует снятия обшивки двери, а также значительно ускорить процесс монтажа.

Установка самих замков происходит в несколько этапов. На первом этапе замок продевается верхней частью (отверстием) через вышеупомянутую шпильку, в результате чего внутренний замок на месте, а нижний болт бесшумного замка уже соединяется с внутренним замком.

Внутренний и внешний замок зафиксированы, что означает отсутствие необходимости дальнейшего использования шпильки. Остается закрутить верхнюю часть замка. Руководствуясь данной инструкцией, производится монтаж замков на оставшиеся три двери, и не должно возникнуть дополнительных вопросов относительно того как сделать бесшумные замки на Приоре.

После установки каждого из замков необходимо проверить их работу без учета установки бесшумного болта. Если в процессе открытия/закрытия двери прилагаются излишние усилия, то новый замок требует регулировки. Регулировка замка осуществляется по средствам ответной части механизма бесшумного замка.

На этом процесс монтажа практически завершен, и все что остается – надеть пластмассовые кожухи на каждый из замков. Результат проведенных работ по замене стандартных замков Приоры, хоть и бесшумных, на оригинальные бесшумные замки Птимаш не заставит себя ждать. Звон дверей полностью исчезает, а механизм открытия/закрытия работает как на иномарке.

Более достойный результат можно получить лишь в паре с дополнительной шумкой дверей, а также заменой/установкой вертикальных уплотнителей. Сегодня цена бесшумные замки на Приору позволяет произвести замену практически сразу после покупки автомобиля.

Как разобрать задние боковые двери Лада Ларгус

Подготавливаем автомобиль для выполнения работ. Отключаем клемму массы от АКБ.

Опускаем опускное стекло двери.

Отверткой Torx T20 отворачиваем винт 3, рисунок 1, крепления ручки 4 задней двери внутренней и отсоединяем от ручки тяги замка, снимаем ручку.

Отверткой Torx T20 отвернуть винт самонарезающий 7 крепления обивки двери на подлокотнике.

Снимаем облицовки и отворачиваем четыре самонарезающих винта 6 крепления громкоговорителя акустической системы, отсоединяем колодку жгута проводов и снимаем громкоговоритель.

Отводим от обивки двери чехол 1 (рисунок 2), ручки стеклоподъемника, извлекаем фиксирующую скобу 2, снимаем ручку 3.

Преодолевая сопротивление держателей, отсоединяем обивку 8, рисунок 1, от двери, выводим из отверстия обивки кнопку 2 блокировки замка.

Снимаем уплотнители 1.

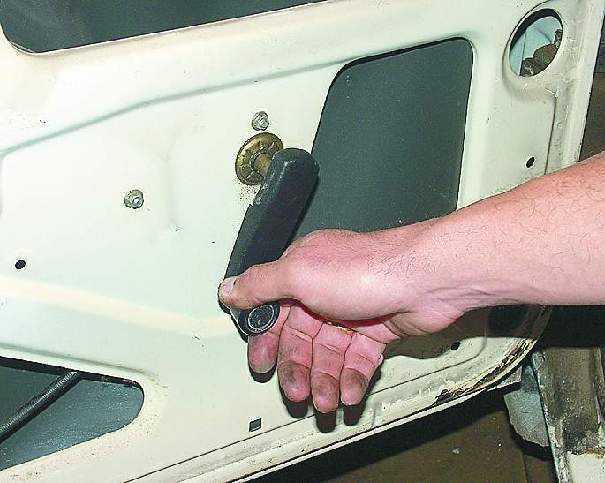

Временно устанавливаем ручку стеклоподъемника, приподнимаем стекло, извлекаем уплотнитель из направляющей 1, рисунок 3.

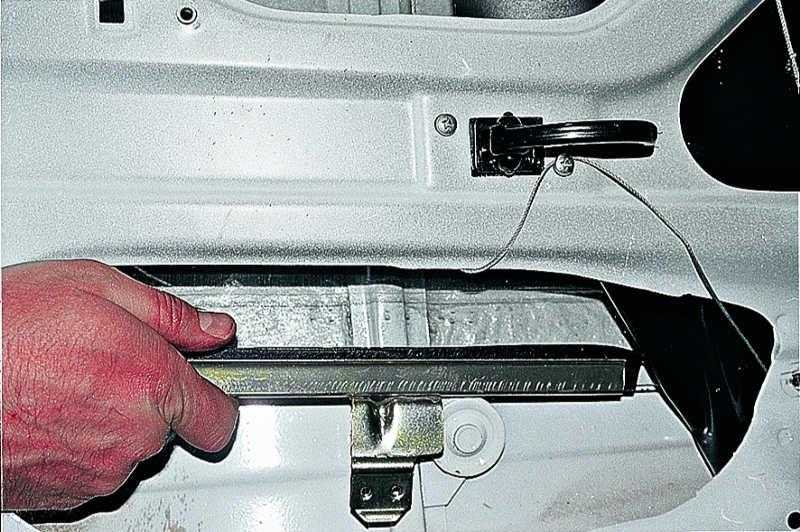

Отворачиваем болты 2, снимаем направляющую 1 опускного стекла.

Устанавливаем стекло в такое положение, чтобы болты крепления стекла к ползуну стеклоподъемника установились напротив технологических отверстий панели двери.

Придерживая стекло, отворачиваем два болта 1, рисунок 2, крепления обоймы стекла к ползуну стеклоподъемника.

Извлекаем стекло из полости двери.

Головкой на 10 отворачиваем четыре гайки 3, рисунок 3, крепления стеклоподъемника к двери и извлекаем его через проем во внутренней панели двери.

Ключом на 10 отворачиваем две гайки 1, рисунок 5, снимаем ручку наружную 2, отсоединив от нее тяги замка двери.

Отсоединяем от замка тяги, отворачиваем три болта 1, рисунок 6, крепления замка двери, снимаем замок 2 задней двери.

Преодолевая сопротивление держателей снять молдинг 3 (рисунок 7) задней двери.

Головкой на 10 откручиваем две гайки 3, рисунок 8, крепления ограничителя 2 к двери.

Извлекаем из двери защитный чехол 4 жгута проводов и жгут проводов.

Ключом на 13 отворачиваем четыре гайки 1 крепления двери к петле, снимаем заднюю дверь.

Установка

Установку узлов и деталей выполнять в порядке, обратном снятию, при этом:

— смазать циатимом трущиеся части стеклоподъемника, поверхности скольжения в замке двери, ограничителе открывания двери, шарнирах тяг и петель;

— перед установкой обивки подсоединить клемму провода “массы” к аккумуляторной батарее, проверить и при необходимости отрегулировать работу замка двери, временно установить ручку стеклоподъемника, проверить работу стеклоподъемника, поднять опускное стекло вверх;

— при необходимости восстановить или заменить герметизирующее уплотнение на торце обивки;

— обеспечить равномерность зазора между дверью и сопрягаемыми панелями кузова.

проверить автомобиль в объеме выполненных работ и на соответствие ниже перечисленным требованиям:

— двери кузова должны легко открываться и закрываться, самопроизвольное открывание дверей не допускается; при включении внутренних фиксаторов замков дверей, последние не должны открываться наружными ручками;

— механизмы стеклоподъемников должны обеспечивать равномерное, без заеданий, полное реверсивное перемещение опускных стекол автомобиля.

Начало

Шумоизоляция на Лада Ларгус

Задумываются о проведении шумоизоляции автомобиля в случаях, когда недовольны качеством и для построения аудиосистемы. Звучание в салоне машины напрямую зависит от процентного количества посторонних шумов. Ясно, что чем их больше, тем хуже будет воспроизводиться звук.

Для начала, прежде чем проводить работы, надо поставить конечную цель, подразумевающую результат в итоге. Если процесс касается улучшения акустических свойствах, то нужна покупка особых материалов. Если владелец желает получить от шумоизоляции больший комфорт при вождении – материалы подготовить другие.

Шумоизоляция в Лада Ларгус

Двери задние погрузочные (багажника) и их механизмы — снятие обшивки, установка, разборка, сборка

Установить автомобиль на рабочее место. Отсоединить клемму провода «массы» от аккумуляторной батареи .

Отвернуть винт 1, рисунок 7-1, крепления внутренней ручки 2 открывания двери левой или правой .

Отвернуть винты 4 крепления обивки левой двери .

Преодолевая сопротивление держателей снять обивку 3 левой или правой двери.

Рисунок 7-1 — Крепление обивок погрузочных дверей:

1 — винт крепления внутренней ручки открывания двери; 2 — внутренняя ручка открывания двери; 3 — обивка погрузочной двери; 4 — винт крепления обивки

Расположение фиксаторов крепления обивки левой створки двери задка (вид с внутренней стороны)

Откинуть защитный колпачок гайки 3, рисунок 7-2, крепления рычага 2 стеклоочистителя отвернуть гайку, снять рычаг (ключ «на 13»).

1 — накладка задней левой погрузочной двери; 2 — рычаг стеклоочистителя; 3 — гайка крепления рычага стеклоочистителя

Отсоединить от стеклоочистителя 2, рисунок 7-3, колодку жгута проводов. Высверлить заклепки 1, снять стеклоочиститель.

1 — заклепка крепления стеклоочистителя; 2 — стеклоочиститель

Отвернуть болты 1, рисунок 7-4, крепления верхнего и нижнего фиксаторов двери левой или правой, снять фиксаторы отсоединив от них тросы привода замка (головка Тогх Т30).

1 — болт крепления фиксатора; 2 — верхний фиксатор; 3 — нижний фиксатор

Отвернуть болты 2, рисунок 7-5, и гайки 3 крепления накладки 1, (см. рисунок 7-2), погрузочных дверей, снять накладку, отсоединив тягу замка от выключателя дверного замка (головка «на 10»).

Отвернуть болты 1 крепления замка погрузочных дверей, снять замок в сборе с тросами привода верхнего и нижнего фиксаторов (головка Torx Т30).

Рисунок 7-5 — Снятие накладок погрузочных дверей:

1 — винт крепления замка погрузочной двери левой или правой; 2 — болт крепления накладки; 3 — гайка крепления накладки

Снять сигнал торможения дополнительный

Отсоединить колодки проводов от элемента обогрева заднего стекла и от фонаря освещения номерного знака.

Извлечь жгут проводов и трубку омывателя заднего стекла из полости двери.

Отвернуть два верхних и два нижних болта 1, рисунок 7-6, крепления погрузочной двери левой или правой к петлям, снять дверь (головка «на 13»).

1 — болт крепления погрузочной двери к петлям; 2 — болт крепления петель погрузочной двери к кузову; 3 — ручка замка ограничителя; 4 — уплотнитель ограничителя; 5 — петля погрузочной двери; 6 — болт крепления ограничителя к кузову; 7 — ограничитель погрузочной двери; 8 — винт крепления ручки замка ограничителя; 9 — трубка защитная жгута проводов погрузочной двери левой

Отвернуть винт 8, снять ручку 3 замка ограничителя 7. Снять уплотнитель 4 ограничителя. Отвернуть две гайки 1, рисунок 7-7, снять замок 2 ограничителя через технологический проем в двери.

1 — гайка крепления замка ограничителя погрузочной двери; 2 — замок ограничителя погрузочной двери

В случае необходимости замены петель и ограничителя:

— снять задний фонарь

— отвернуть два болта 6 крепления ограничителя 7 погрузочной двери, снять ограничитель (головка Torx Т30).

— отвернуть три винта крепления верхней накладки 1, рисунок 7-8, заднего фонаря, снять накладку левую или правую .

1 — винт крепления накладки; 2 — верхняя накладка заднего фонаря

— отвернуть два верхних и два нижних болта 2 (см. рисунок 7-6) крепления петель 3 к кузову, снять петли (головка «на 13»).

Установку узлов и деталей погрузочных дверей выполнять в порядке обратном разборке, при этом:

— смазать трущиеся части стеклоочистителя, поверхности скольжения в замке двери, ограничителе открывания двери, шарнирах тяг и петлях (смазка ЦИАТИМ-201, норма расхода -5 г);

— закрепить стеклоочиститель при помощи заклепок (заклепка 7703072362, пистолет для установки заклепок);

— перед установкой обивки двери временно подсоединить клемму провода «массы» к аккумуляторной батарее, проверить и при необходимости отрегулировать работу замка двери и стеклоочистителя;

— при необходимости восстановить или заменить герметизирующее уплотнение на торце обивки;

— обеспечить равномерность зазора между дверями и сопрягаемыми панелями кузова

Как снять обшивку задней двери лада ларгус

Подготавливаем автомобиль для выполнения работ

Отсоединяем минусовую клемму АКБ.

Отверткой Torx T20 отворачиваем винт 1, рисунок 1, крепления внутренней ручки 2 открывания двери левой или правой.

Этим же инструментом откручиваем винты 4 крепления обивки левой двери.

Преодолевая сопротивление держателей снять обивку 3 левой или правой двери.

Откинуть защитный колпачок гайки 3, рисунок 2, крепления рычага 2 стеклоочистителя отвернуть гайку, снять рычаг (ключ гаечный 13).

Отсоединить от стеклоочистителя 2, рисунок 3, колодку жгута проводов.

Высверлить заклепки 1, снять стеклоочиститель (дрель, сверло ø6).

Отвернуть болты 1, рисунок 4, крепления верхнего и нижнего фиксаторов двери левой или правой, снять фиксаторы отсоединив от них тросы привода замка (головка сменная Torx T30, вороток).

Отвернуть болты 2, рисунок 5, и гайки 3 крепления накладки 1, (см. рисунок 2), погрузочных дверей, снять накладку, отсоединив тягу замка от выключателя дверного замка (головка сменная 10, вороток).

Отвернуть болты 1 крепления замка погрузочных дверей, снять замок в сборе с тросами привода верхнего и нижнего фиксаторов (головка сменная Torx T30, вороток).

Снять сигнал торможения дополнительный.

Отсоединить колодки проводов от элемента обогрева заднего стекла и от фонаря освещения номерного знака.

Извлечь жгут проводов и трубку омывателя заднего стекла из полости двери.

Отвернуть два верхних и два нижних болта 1, рисунок 6, крепления погрузочной двери левой или правой к петлям, снять дверь (головка сменная 13, вороток).

Отвернуть винт 8, снять ручку 3 замка ограничителя 7. Снять уплотнитель 4 ограничителя.

Отвернуть две гайки 1, рисунок 7, снять замок 2 ограничителя через технологический проем в двери.

В случае необходимости замены петель и ограничителя:

— снять задний фонарь.

— отвернуть два болта 6 крепления ограничителя 7 погрузочной двери, снять ограничитель (головка сменная Torx T30, вороток).

— отвернуть три винта крепления верхней накладки 1, рисунок 8, заднего фонаря, снять накладку левую или правую (отвертка Torx T20).

— отвернуть два верхних и два нижних болта 2 (см. рисунок 6) крепления петель 3 к кузову, снять петли (головка сменная 13, вороток).

Установка

Установку узлов и деталей погрузочных дверей выполнять в порядке обратном разборке, при этом:

— смазать трущиеся части стеклоочистителя, поверхности скольжения в замке двери, ограничителе открывания двери, шарнирах тяг и петлях;

— закрепить стеклоочиститель при помощи заклепок.

— перед установкой обивки двери временно подсоединить клемму провода “массы” к аккумуляторной батарее, проверить и при необходимости отрегулировать работу замка двери и стеклоочистителя;

— при необходимости восстановить или заменить герметизирующее уплотнение на торце обивки;

— обеспечить равномерность зазора между дверями и сопрягаемыми панелями кузова.

Основные неисправности стеклоподъемников и их ремонт

Если в общем рассмотреть устройство подъема боковых стекол, то в тросовом типе с механическим приводом очень мало составляющих, которые могут выйти из строя. Первым из таких является сам трос. Со временем он вытягивается, от воздействия коррозии могут порваться его нити, что будет приводить к подклиниванию, или же он может вовсе порваться. Из-за чрезмерно прилагаемых усилий из строя может выйти и сам редуктор.

Но в целом, такой механизм является достаточно надежным, ломается редко и для его обслуживания достаточно всего раз в год промазывать все его элементы.

Видео: Замена электрического стеклоподъемника ВАЗ 2110, 2111, 2112 и Приора

А вот проблемы с электростеклоподъемниками возникают чаще. При этом сами исполнительные механизмы у них очень надежны и ломаются нечасто. Значительно чаще неисправности возникают из-за повреждений направляющих.

Что касается электрической части, то именно она чаще всего становиться причиной неработающих подъемников.

Самыми распространенными проблемами являются:

• Перегорание предохранителя или главного блока управления стеклоподъемниками;
• Обрыв или повреждение проводки;
• Окисление контактов на клавишах управления;
• Неисправность электродвигателя;

Именно в такой последовательности и проверяется цепь на выявление неисправности. То есть, если вообще не работают электростеклоподъемники, то причина обычно кроется в отсутствии питания, поэтому и проблему нужно искать в предохранителе или блоке управления.

Если же не функционирует какой-то конкретный подъемник, то вначале проверяется цепь до клавиш управления, затем сами клавиши, после – проводка к двигателю и сам электромотор.

(2 оценок, среднее: 5,00 из 5)

(2 оценок, среднее: 5,00 из 5)

Разборка передних дверей

При замене деталей и механизмов двери требуется ее разборка.

1. Отверните винты крепления подлокотника и снимите его. Поддев отверткой, снимите облицовку 1 внутренней ручкой 2 двери.

2. Снимите ручку 2 стеклоподъемника, отжав розетку ручки и вынув с помощью приспособления 1 А.78034 стопорную пружину.

3. Преодолевая усилие пружинных пластмассовых держателей, снимите обивку двери.

4. При верхнем положении опускного стекла отверните винты 1 крепления заднего желобка и гайку крепления переднего желобка, снимите желобки и опустите стекло вниз (2 – трос стеклоподъемника; 3 – гайки крепления механизма стеклоподъемника; 4 – внутренняя ручка привода замка; 5 – натяжной ролик; 6 – упор опускного стекла).

5. Ослабив гайку натяжного ролика 5 стеклоподъемника, отсоедините трос 2 от обоймы опускного стекла, снимите его с роликов, опустите стекло вниз и, отклоняя к себе его нижний край, выньте из двери через нижний проем.

6. Отверните гайки 3 крепления, и снимите механизм стеклоподъемника.

7. Снимите уплотнитель опускного стекла, выверните винты крепления рамки поворотного стекла и снимите его в сборе с рамкой.

8. Отверните кнопку 7 (см. рис. Замок передней правой двери ) блокировки замка и винты 1 (см. рис. Крепление внутренней ручки привода замка двери ) крепления кронштейна внутренней ручки 2 привода замка; отверните винты 3 (1 – кнопка блокировки замка; 2 – тяга блокировки замка) и снимите замок вместе с тягами привода, предварительно отсоединив тягу 15 (см. рис. Замок передней правой двери ) от поводка выключателя замка.

Замок передней правой двери

1 – корпус фиксатора замка; 2 – ротор; 3 – сухарь фиксатора; 4 – пружина сухаря; 5 – выключатель замка; 6 – наружная ручка замка; 7 – кнопка блокировки замка; 8 – тяга блокировки замка; 9 – пружина рычага блокировки замка; 10 – рычаг внутреннего привода замка; 11 – тяга внутреннего привода; 12 – рычаг блокировки замка; 13 – центральный валик; 15 – тяга выключателя замка; 16 – храповик; 17 – рычаг наружного привода замка

Крепление внутренней ручки привода замка двери

1 – винт крепления ручки; 2 – внутренняя ручка;3 – гайка крепления оси натяжного ролика троса стеклоподъемника

9. Снимите ручку наружного привода замка двери, отвернув гайки крепления.

10. Отверните болты и снимите ограничитель двери.

11. Снимите нижние уплотнители опускного стекла вместе с держателями.

Другие материалы раздела

Разборка передних дверей

Вид внутренней стороны передней двери 1 – заглушка окна; 2 – ручка стеклоподъемника; 3 – внутренняя ручка привода замка; 4 – ручка подлокотника.

Снятие и установка

Снятие Порядок выполнения 1. Выбейте палец крепления ограничителя 3 и отсоедините ограничитель от стойки. 2. Придерживая дверь в.

Сборка передних дверей

Порядок выполнения 1. Сборку передних дверей производите в последовательности, обратной разборке. 2. При установке стеклоподъемника.

Регулировка положения двери

Порядок выполнения 1. Перед регулировкой очертите контуры петель 4 (см. рис. в подразделе 10.2) на стойке кузова. 2. Ударной отверткой 2.

Регулировка замков дверей

Порядок выполнения 1. Дпя правильной работы замка двери отрегулируйте положение корпуса 15 (см. рис. Замок передней левой двери) фиксатора.

Двери

Снятие Порядок выполнения 1. Выбейте палец крепления ограничителя 3 и отсоедините ограничитель от стойки. 2. Придерживая дверь в.

Разборка и сборка задних дверей

Привод заднего опускного стекла 1 – ручка стеклоподъемника; 2 – облицовка ручки; 3 – механизм стеклоподъемника; 4 – ролик; 5 – прижимная.

Регулировка величины хода опускного стекла

ПЕРЕДНИЕ ДВЕРИ Порядок выполнения 1. У передних дверей снимите обивку, опустите стекло до упора в резиновый буфер и выверните винты 6 (см.

Монтаж обшивки

В большинстве случаев после ремонта внутренних деталей двери водители тюнингуют карту. Есть два варианта отделки:

• перетяжка всей панели;
• установка новой декоративной накладки в центральной части обшивки.

В качестве материала вместо старой облицовки используют натуральную, искусственную кожу, алькантару, флок, текстиль. Независимо от выбора новый элемент клеят автоклеем или ПВА.

Перед установкой водительской панели в первую очередь подключают разъем стеклоподъемника и крепят обшивку на клипсы. При установке правой панели деталь фиксируют клипсами, протягивая штекер стеклоподъемника на внешнюю сторону двери.
