Замена заднего ступичного подшипника газель

Описание процедуры замены уплотнителя

Сразу стоит подготовить емкость, в которую сможет стекать масло. Нужно начинать с отсоединения карданной передачи от заднего моста. Для этого следует открутить четыре болта. Это не всегда легко: порой необходимо провернуть кардан, чтобы положение крестовины изменилось. Лучше всего использовать накидной ключ.

После снятия болтов нужно отвести вал в сторону, желательно подвязать, чтобы обеспечить удобство выполнения дальнейших действий. Затем следует открутить гайку, фиксирующую фланец. Последний необходимо снять, а за ним и сальник.

Посадочное место нужно очистить от загрязнений и смазать. Аналогично стоит поступить с новым сальником. Только после подготовки этих элементов уплотнитель можно устанавливать и запрессовывать. Если нет специального приспособления, в качестве оправки можно использовать старый сальник.

Остается установить все детали, которые снялись при разборке узла. Нужно внимательно затягивать гайку фланца. Если ее перетянуть, подшипник долго не прослужит. Чтобы не ошибиться, рекомендуется еще при демонтаже динамометрическим ключом измерить усилие затяжки гайки. Также можно посмотреть документацию.

Как видим, процедура выполняется достаточно просто. Но не стоит думать, что она под силу новичку. Без определенных навыков можно наделать много ошибок, а это негативно отразится не только на работе механизмов, но и на безопасности эксплуатации автомобиля.

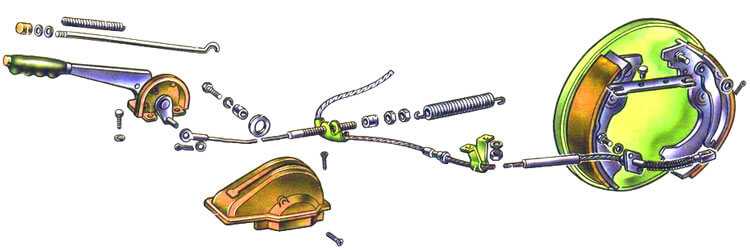

Устройство стояночного тормоза: классическая схема

Классикой жанра стояночных тормозов является, конечно же, механическая схема. Она знакома и владельцам творений отечественного автопрома и иномарок, поэтому рассмотрим её устройство подробней. Состоит она из таких частей:

• ручной рычаг или, что реже, ножная педаль;
• система тросов;
• тормозные механизмы задних колёс.

Принцип действия системы довольно прост. Рычаг, который в нашем случае пусть будет привычным ручным, оборудован храповым механизмом, надёжно фиксирующем его в поднятом или опущенном положении. Когда мы поднимаем его, усилие на тормозные механизмы задних колёс (только они связаны с ручником) передаётся по металлическим тросикам-приводам, коих может быть от одного до трёх (обычно три – центральный и два задних, соединённые через уравнитель, обеспечивающий равномерные распределение усилий на оба механизма).

Натягиваясь, тросы прижимают тормозные колодки к дискам или барабанам – машина никуда не двинется. Когда мы опускаем рычаг, натяжение тросов ослабевает, колодки отпускают диски или барабаны и можно ехать.

Наиболее легко с точки зрения инженерных изысков, вышеупомянутая схема реализуется на барабанных тормозах, из-за чего они долгое время оставались и остаются незаменимыми на задних колёсах бюджетных авто. Всего-навсего необходимо оборудовать барабан дополнительным рычагом, передающим усилие от троса ручника.

Немного сложнее дела обстоят с дисковыми тормозами. С ними инженерам пришлось немного попотеть, и в результате появилось три варианта их соединения с ручником:

• винтовой механизм;
• кулачковый;
• барабанный.

Первые два типа характерны для суппортов с одним поршнем. Их устройство похоже. В винтовой схеме трос через специальный рычаг связан с винтом, вкрученным в поршень суппорта диска. При натяжении винт, вращаясь, заставляет перемещаться поршень, который прижимает колодку к диску.

В кулачковом варианте на поршень действует система из кулачка и толкателя, которая через рычаг связана с тросом. Барабанная разновидность используется в многопоршневых дисковых тормозах. По сути, это отдельный тормозной механизм барабанного типа, закреплённый на диске и не связанный с основными суппортами и колодками.

Замена подшипников колес и манжеты полуоси

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

Отпускаем ручной тормоз, подложив под передние колеса упоры. Снимаем задние колеса с одной стороны автомобиля Вынимаем полуось

Специальным ключом из штатного набора «на 62» отворачиваем контргайку.

и вынимаем ее из ступицы.

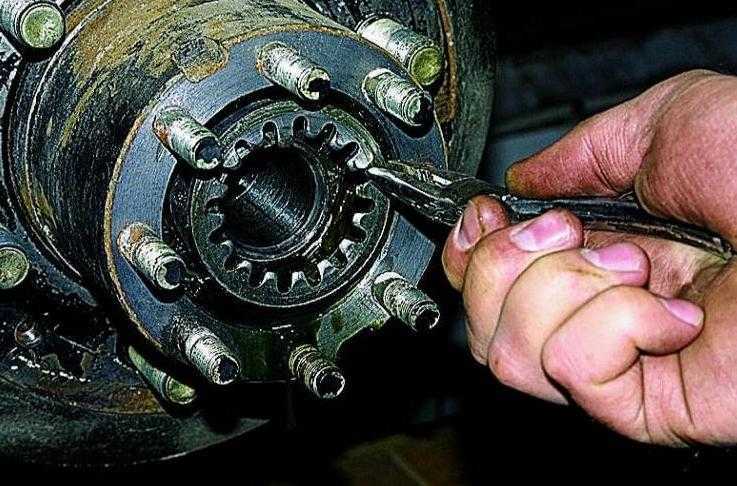

Извлекаем замочную шайбу, поддев ее крючком или тонкими плоскогубцами.

Той же головкой отворачиваем гайку подшипников и снимаем ее.

Обратите внимание, что она устанавливается штифтом наружу

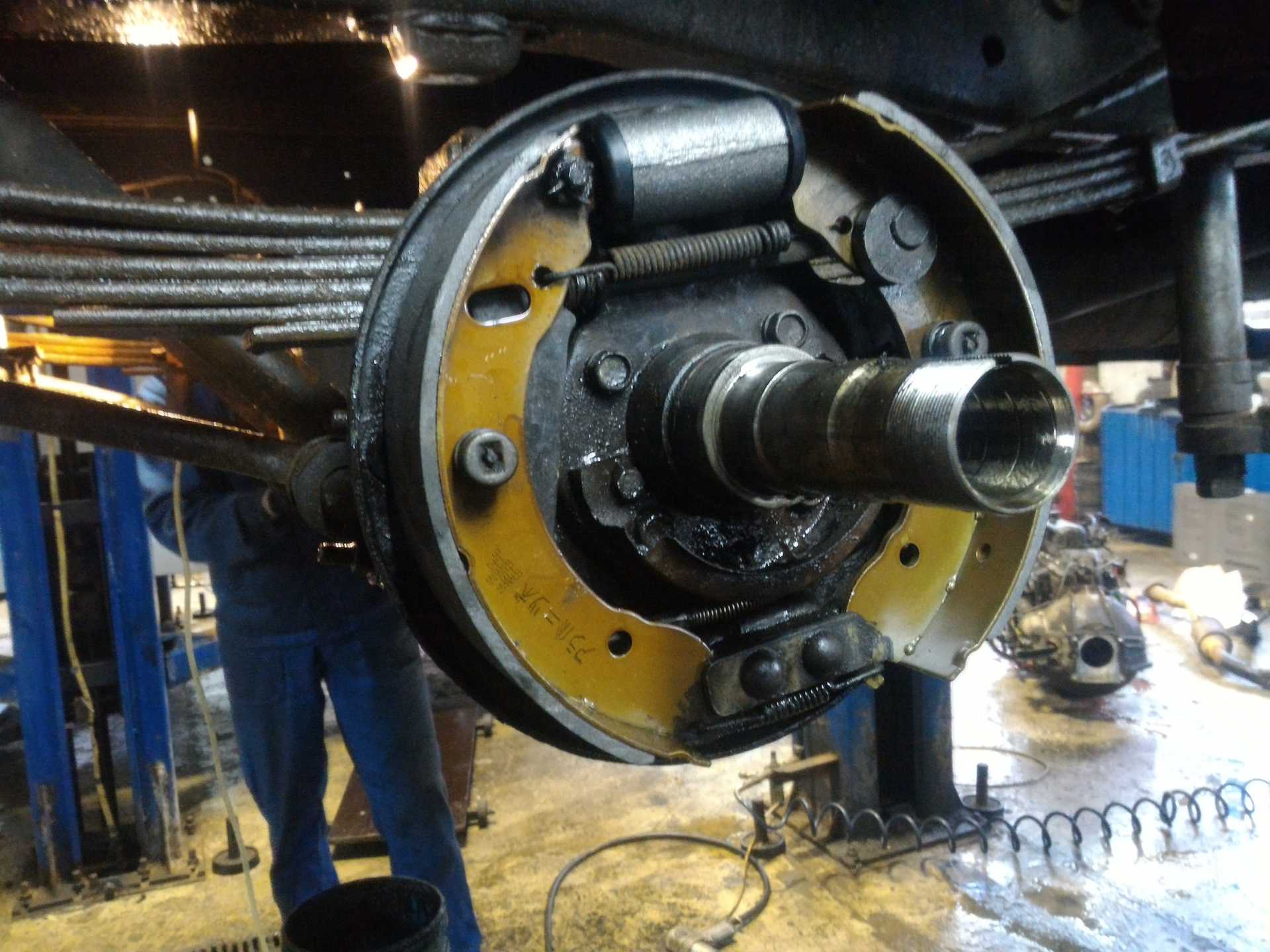

Потянув на себя, снимаем ступицу вместе с тормозным барабаном, подшипниками и манжетой с кожуха полуоси.

Вынимаем внутреннее кольцо внешнего подшипника с роликами.

Отверткой вынимаем и снимаем манжету

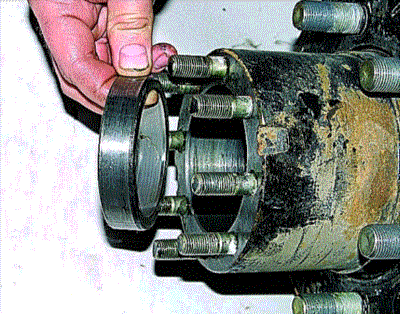

и упорную шайбу.

Вынимаем внутреннее кольцо другого подшипника с роликами.

Выколоткой из мягкого металла выбиваем наружные кольца внешнего и внутреннего подшипников…

и вынимаем их. Промываем внутреннюю полость ступицы и другие детали керосином или дизельным топливом. Смазываем посадочные места подшипников трансмиссионным маслом. Ударами молотка через мягкую прокладку запрессовываем внешние кольца новых подшипников. Смазываем Литолом-24 ролики и сепаратор внутреннего подшипника и вкладываем его внутреннее кольцо во внешнее. Установив упорную шайбу,

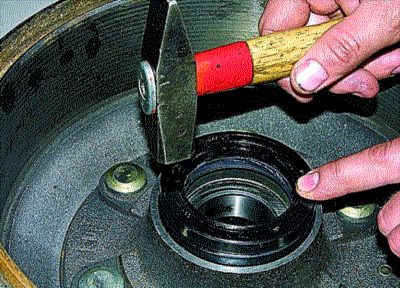

смазав кромки новой манжеты Литолом-24, пользуясь старой манжетой как оправкой, запрессовываем новую манжету. Одеваем ступицу на кожух полуоси, после чего устанавливаем внутреннее кольцо со смазанными Литолом-24 роликами внешнего подшипника. Заворачиваем регулировочную гайку и регулируем подшипники (см. Регулировка подшипников колес). Устанавливаем полуось, после чего заполняем маслом ступицу колес

Автомобиль МАЗ. Регулировка подшипников передних и задних колес.

Задняя ступица МАЗ монтируется на двойном коническом и роликовом цилиндрическом подшипниках.

Передняя ступица МАЗ монтируется на двух конических роликоподшипниках.

Для проверки затяжки подшипников ступиц колес следует поднять домкратом и провернуть от руки колесо автомобиля МАЗ. Если колесо вращается туго, причем это тугое вращение не является следствием трения тормозных колодок о барабан, или при покачивании колеса чувствуется зазор, необходимо произвести регулировку затяжки подшипников передней ступицы.

Для задних ступиц легкость вращения может нарушаться заеданием шестерен колесного редуктора или дифференциала- чтобы выяснить причину, необходимо снять крышки ступицы или картера моста и осмотреть шестерни редуктора или дифференциала, а при необходимости вынуть полуось с шестерней.

Подшипники передней ступицы регулируются в следующем порядке (рис. 29):

1. Снять крышку ступицы и ослабить гайку подшипника, затем, поворачивая колесо, проверить легкость его вращения. В случае тугого вращения необходимо снять ступицу и выяснить, не вызвано ли это повреждением сальника или подшипника.
2. Поворачивая колесо, затянуть гайку подшипника до тугого вращения колеса. Для этого необходимо приложить усилие примерно 30 кг к концу воротка (с ключом) длиной 400 мм.
3. Отвернуть гайку подшипника примерно на 30° (на расстояние между двумя соседними отверстиями замковой шайбы), проверить колесо на легкость вращения без ощутимого зазора.
4. Установить замковую шайбу, шайбу контргайки и, навернув до отказа контргайку, застопорить ее по грани отгибом шайбы.

Передняя ось и ступица переднего колеса автомобиля МАЗ-500A:

Подшипники задней ступицы не регулируются.

При установке ступицы задних колес должна обязательно обеспечиваться комплектная установка двойного ионического подшипника в соответствии с комплектовочной маркировкой ГПЗ, нанесенной на торцах обойм и наружном диаметре распорного кольца.

Правильная установка подшипников задней ступицы МАЗ обеспечивается тугой затяжкой внутренних колец этих подшипников при помощи гайки, замковой шайбы и контргайки, навернутых на кожухах полуосей через водило колесной передачи, так как наружный подшипник ступицы колеса установлен на внутренней чашке водила.

Для подтягивания гаек подшипников ступиц задних колес необходимо:

1. Поднять домкратом соответствующее колесо.
2. Слить смазку из полости колесной передачи с последующей разборкой ее.
3. Отвернуть контргайку 27 (рис. 21) подшипников ступицы, снять стопорную шайбу 26 и подтянуть гайку 25 подшипников ступицы с усилием примерно 100 кг на ключе с воротком 500 мм.
4. Проверить правильность вращения ступицы и поставить стопорную шайбу так, чтобы внутренний выступ попал в паз кожуха полуоси, а наружный ус — в паз гайки. Если же ус находится посередине между пазами гайки, ее следует затянуть, затем поставить и затянуть контргайку.

Колесная передача автомобиля МАЗ-500А:

После регулировки и затяжки подшипников ступиц МАЗ следует проверить степень нагрева ступиц при движении автомобиля. Температура ступицы не должна превышать 60° (рука выдерживает длительное прикосновение).

Порядок установки колеса на ступицу автомобиля МАЗ-500А

1. Установить колесо на ступицу, надеть прижимы на болты крепления колес и навернуть гайки.
2. Произвести затяжку гаек колес в следующем порядке: сначала затянуть верхнюю гайку, а затем диаметрально противоположную ей. Остальные гайки нужно затягивать также попарно (крест-накрест).

Рекомендуется затяжку гаек производить в несколько приемов и проверять при этом торцовое биение колеса. Для этого к торцу колеса нужно установить угольник или отвес и, вращая колесо рукой, определить максимальное отклонение колеса от угольника, которое не должно быть более 8 мм при замере по торцу шины.

В случае большего отклонения следует ослабить гайки колес и снова произвести их затяжку в изложенной выше последовательности, добиваясь при этом уменьшения биения колеса.

Следует помнить, что движение автомобиля МАЗ с осевым биением колеса свыше 8 мм категорически запрещается.

При затяжке гаек крепления задних колес прижимы не должны упираться в торец спицы.

Comments 38

Хороший видос. Это вечная проблема.

привет, скажи пожалуйста, менял ли ты задние амортизаторы? От чего они подходят?

Я эту сучью гайку три раза уже пытался открутить, и хрен. Ломом не сорвал, грани слизал уже.

ПОД ГАЗЕЛЬЮ ХОРОШО!

может чтобы гайка сама не открутилась. Типо герметика или клея.

Молодец, спасибо за видос, Бро. Отлично

видео супер .по больше таких роликов прошу.мы учимся по вашим видео ремонту авто самостоятельно. поучительно для молодых газелистов. Спасибо ,что выкладываете такие видео.

На днях заменил потекший сальник на новый и в добавок поменял на новый флянец хвостовика ,но течь не переставала. смотрел по интернету отзывы о том что ставят два сальника и поставил два сальника но ничего не изменилось. затем подобрал Уазовский сальник с двумя бортами. размеры теже что на обычных сальниках но он чуть толще на 1 мм. Красота течь перестала .Хотел поделится вот этой информацией для всех газелистов. уазовский сальник рулит с двумя бортами чем обычный газелевский с одним бортом.

Да от какого узла? В магаз прийти и сказать сальник от уаза

Ruslan Mukhangaliyev подскажи а сальник узовский от чего какого узла?

Руслан Уральск Казахстан

Ruslan Mukhangaliyev зема привет это не правельно он перетенул. Ее

Ruslan Mukhangaliyev. Я тоже родом с Уральска,но не самого с области

не крути гайку до у пора

два сальника ставишь и забываешь !

так ты не написал не показал заменил ты сапун и как сальник не побежал с левой ступицы

Владимир Здравствуйте. Извините что не ответил замотался. У меня ступица сухая на редукторе тоже сухо, вот только возле сапуна не много масла но это хорошо значит он работает, хотя он у меня новый я его тоже заменил. Удачи Вам и извините.

Да ладно,у меня все болаеться,люфт огромный и гремит в мосту уже 5год и ничего страшного,а сальник не течет))).

Электромеханический стояночный тормоз

Развитие электронно-вычислительных систем и активное использование бортовых компьютеров в автомобилестроении привело к замене многих механических элементов блоками с программным управлением. Не обошло стороной это нововведение и тормозную систему. Электрический, или как его еще называют, электронный стояночный тормоз представляет собой автономный узел, работающий под управлением бортового компьютера автомобиля.

Конструктивно данное устройство состоит из электродвигателя, ременной передачи, планетарного редуктора и винтового привода. Электрический стояночный тормоз устанавливается на суппорте задних колес автомобиля.

При подаче управляющего сигнала электродвигатель посредством ременной передачи сообщает вращательное движение планетарному редуктору. Последний, снизив частоту оборотов электродвигателя, воздействует на винтовой механизм, отвечающий за прижатие колодок к тормозному диску.

Электронный привод стояночного тормоза. Схема исполнительной части.

Электромеханический стояночный тормоз включает в себя:

• входные датчики;
• электронный блок управления.

Датчик уклона информирует бортовой компьютер о положении автомобиля относительно линии горизонта, датчик сцепления фиксирует положение педали и скорость ее отпускания.

При нажатии кнопки включения, расположенной на передней панели автомобиля, электрический привод стояночного тормоза, воздействуя на прижимной винт, притягивает колодки к тормозному диску. Электрический стояночный тормоз отключается автоматически, при нажатии на педаль акселератора. Предусмотрен и «ручной» режим снятия – при нажатии на педаль тормоза.

При отключении тормоза электронный блок управления анализирует угол наклона автомобиля, положение педали акселератора и скорость отпускания сцепления. Эти данные помогают выбрать правильное время для разблокировки тормозных дисков, что создает исключительно комфортные условия вождения.

Схема включения электромеханической тормозной системы в бортовую управляющую сеть современного автомобиля.

Не следует оставлять автомобиль на продолжительное, более двух недель, время на стояночном тормозе. На влажном воздухе тормозные колодки могут «прикипеть» к дискам или барабану, полностью обездвижив машину. Такая же ситуация может случиться в холодное время года. Осевшая на тормозных механизмах влага может препятствовать нормальной работе системы.

Следует не реже раза в месяц проводить проверку работоспособности ручника. Особенно это касается автомобилей с механическим приводом стояночного тормоза. Тросы, передающие усилие, могут растянуться, что приведет к крайне неприятным последствиям.

Стояночный тормоз (он же ручной тормоз, или в обиходе «ручник») является неотъемлемой частью тормозного управления автомобиля. В отличие от основной тормозной системы, используемой водителем во время движения, стояночная тормозная система служит, в первую очередь, для удержания на месте автомобиля, стоящего на поверхностях с уклоном, а также может быть использована как экстренная аварийная тормозная система при отказе основной. Из статьи узнаем об устройстве и принципе работы ручника.

Общий вид ручного тормоза

Главное предназначение стояночного тормоза (или ручника) состоит в удержании автомобиля на месте во время длительной стоянки. Также он используется в случае выхода из строя основной тормозной системы при аварийном или экстренном торможении. В последнем случае ручник применяется в качестве притормаживающего устройства.

Также ручной тормоз используется при осуществлении резких поворотов на спортивных автомобилях.

Стояночный тормоз состоит из тормозного привода (как правило, механическог)о и тормозных механизмов.

Ремонт и регулировка стояночного тормоза автомобиля Газель

Стояночный тормоз должен удерживать автомобиль на уклоне 25% при перемещении рычага стояночного тормоза на 15-20 зубцов (щелчков) храпового устройства.

Для проверки правильности регулировки стояночного тормоза найдите вблизи места стоянки вашего автомобиля эстакаду или погрузочный пандус высотой Н = 1,25м при длине въезда L = 5 м.

Такое соотношение соответствует уклону 25%

При отсутствии такого пандуса для упрощенной проверки стояночного тормоза установите автомобиль на ровной площадке.

Рычаг переключения передач установите в нейтральное положение, поднимите полностью рычаг стояночного тормоза.

Выйдите из автомобиля и попробуйте сдвинуть его с места. Если вам это удалось, необходимо срочно отрегулировать привод стояночного тормоза

Разборка механизма стояночного тормоза

Работать удобнее на смотровой канаве.

Опускаем рычаг стояночного тормоза вниз до упора.

Расшплинтовываем и вынимаем ось уравнителя.

1. Двумя ключами «на 24» расконтриваем гайки заднего крепления оболочки центрального троса и полностью отворачиваем крайнюю гайку.

2. Ключом «на 10» отворачиваем болт крепления троса к кронштейну поперечины.

3. Отсоединяем трос от основного кронштейна

4. Отсоединяем трос от дополнительного кронштейна.

5. Снимаем сиденье водителя. Ключом «на 24» отворачиваем на 2–3 оборота гайку переднего крепления центрального троса.

6. Приподнимаем край коврика и ключом «на 10» отворачиваем шесть гаек крепления механизма к полу

7. Снимаем разъем с выключателя сигнализатора стояночного тормоза

8. Снимаем кронштейн троса

9. Снимаем механизм.

10. Расшплинтовываем ось рычага

11. Вынимаем ось рычага.

12. Отводим рычаг

13. Извлекаем из рычага ось троса

14. Извлекаем сам трос

Собираем механизм в обратной последовательности, смазав любой пластичной смазкой оси рычага и троса. После установки проводим регулировку привода.

Замена тросов привода стояночного тормоза

При необходимости (коррозия, повреждение) заменяем тросы привода стояночного тормоза для чего:

— снимаем задние колеса;

— снимаем тормозные барабаны и колодки (см. Ремонт тормозов задних колес ГАЗ-2705).

1. Головкой «на 12» отворачиваем два болта крепления троса к тормозному щиту.

2. Вынимаем трос из отверстия в щите.

3. Двумя ключами «на 22» ослабляем затяжку регулировочных гаек наконечника троса. Отворачиваем крайнюю гайку с резьбовой части наконечника. Вынимаем трос из прорези в кронштейне.

4. Плоскогубцами расшплинтовываем ось уравнителя

5. Снимаем шайбу

6. Вынимаем ось

7. Опустив, уравнитель вниз, снимаем с него трос. Аналогично отсоединяем второй трос

Устанавливаем тросы в обратной последовательности, после чего регулируем привод.

Регулировка привода стояночного тормоза

Опускаем рычаг стояночного тормоза в крайнее нижнее положение.

1. Отверткой поддеваем и снимаем две пластиковые заглушки тормозного щита (колеса для наглядности сняты).

2. Головкой «на 17» ослабляем на 1–2 оборота гайку эксцентрика тормозного механизма.

3. Длинной головкой «на 9» или специальным трубчатым ключом поворачиваем болт эксцентрика до тех пор, пока не станет ощущаться сопротивление вращению, которое вызвано разжатием колодок.

4. Начало движения колодок можно также определить через смотровые окна в щите.

Головкой «на 17» затягиваем гайку эксцентрика моментом 2,4–3,5 кгс.м. При этом удерживаем болт от проворота головкой «на 9».

Аналогично регулируем тормозной механизм с другой стороны автомобиля и устанавливаем пластиковые заглушки в тормозные щиты.

5. Устраняем люфт между наконечниками тросов и впадинами на уравнителе, для чего: двумя ключами «на 24» ослабляем затяжку гаек крепления оболочки троса и, перемещая гайки по резьбовой части оболочки, добиваемся устранения люфта между наконечником троса и впадиной на уравнителе.

Аналогично устраняем люфт у другого наконечника троса. Затягиваем контргайки обоих тросов. При этом планка уравнителя должна быть перпендикулярна продольной оси автомобиля.

6. Линейкой или рулеткой замеряем расстояние между уравнителем и передней стенкой кронштейна. Оно должно быть в пределах 144–150 мм.

7. При необходимости регулируем положение центрального троса аналогично регулировке задних тросов.

В случае если после этого появился люфт между наконечниками задних тросов и уравнителем, повторяем регулировку, описанную выше.

При правильно отрегулированном приводе рычаг стояночного тормоза не должен перемещаться более чем на 15 зубьев сектора (щелчков).

Преднамеренная остановка и стоянка на подъеме дороги

Не советовал бы «новичкам» останавливаться и тем более ставить свою машину на стоянку на уклонах дороги. Слишком много здесь возникает вопросов, на которые надо найти правильные ответы.

Правила дорожного движения и здравый смысл говорят о том, что, прежде чем покинуть свой автомобиль, водитель должен предпринять необходимые меры, исключающие возможность самопроизвольного движения машины в отсутствие владельца. Но как это сделать?

Для удержания автомобиля на уклоне, конечно, можно воспользоваться стояночным тормозом. Вот только, работает ли он у Вас сегодня? Но даже работоспособный стояночный тормоз не всегда в состоянии удержать на крутом подъеме груженый автомобиль.

Можно оставить машину с включенной первой передачей (при выключенном двигателе, разумеется). В этом случае колеса автомобиля не смогут крутиться, так как они будут связаны с «окаменевшем» двигателем.

Однако встречаются (и к тому же нередко) столь значительные уклоны, что уже ни передача, ни стояночный тормоз не в состоянии удержать автомобиль от поездки без хозяина.

Существуют ли иные способы удержания автомобиля на уклоне дороги?

Конечно, существуют. Например, можно подложить под колеса пару кирпичей и Ваша машина никуда не денется!

Что? Кирпичей с собой нету? Не беда, пара туфель тоже подойдет!

А если без мрачных шуток, то Вы можете использовать обычный бордюрный камень (рис. 64, поз. 3).

После остановки на подъеме Вам следует повернуть руль налево и затем чуть-чуть скатиться назад, чтобы переднее правое колесо уперлось в край тротуара. В таком положении без Вас машина не сможет уехать ни вперед, ни назад. Вперед не пустит гора, а назад – бордюрный камень.

Рис. 64. Остановка на подъеме при наличии тротуара в случае самопроизвольного движения:
— красный автомобиль – укатится неизвестно куда
— желтый автомобиль – развернется поперек дороги
— зеленый автомобиль – останется стоять на месте

Итак, мы с Вами нашли оптимальный способ остановки и стоянки на подъеме, на 100% исключающий самопроизвольное движение автомобиля. Но «плюсов» без «минусов» не бывает. Здесь тоже есть один «жирный минус».

Начиная движение, по завершении стоянки данным способом, Ваш автомобиль сразу же устремится на соседнюю полосу! Следовательно, одновременно с обязательным плавным началом движения Вам придется активно поработать рулем направо. Проделать все это несложно, но подумать об этом надо заранее.

А как лучше поставить машину на стоянку на подъеме за городом? Ведь там не будет никакого тротуара с бордюром!

В такой ситуации на подъеме дороги лучше вообще не останавливаться. Если же Вы все-таки намерились оставить свой автомобиль в столь неудачном месте, то стоит подумать о том, куда он может уехать в Ваше отсутствие. Поработав воображением (или циркулем), можно прийти к выводу о том, что на рисунке 65:

• Красный автомобиль – укатится неизвестно куда и наделает немало бед.
• Желтый автомобиль – выкатится на проезжую часть дороги и перекроет по ней движение.
• Зеленый автомобиль – благополучно укатится в кусты.

Рис. 65. Остановка на подъеме на обочине

Выбрать надо третий вариант. Лишь в этом случае вероятность того, что пострадают люди и машины, будет наименьшей. Зеленый автомобиль получит лишь незначительные повреждения об кусты и деревья, а может и вообще обойдется лишь «легким испугом».

Что же касается красного и желтого автомобиля, то сначала их будут бить железные машины, а затем сильно разгневанные водители и пассажиры этих машин.

• Упор передних колес в бордюрный камень тротуара во время стоянки на подъеме дороги исключает возможность самопроизвольного движения автомобиля в отсутствие водителя.
• Оставляя автомобиль на обочине дороги с уклоном, следует повернуть передние колеса в ту сторону, которая обеспечит наиболее безопасную траекторию возможного самопроизвольного движения автомобиля в отсутствие водителя.
• Перед началом движения после остановки или стоянки следует учесть положение передних колес автомобиля.

Снятие и установка полуоси на автомобиле Волга ГАЗ 31105 2004 — 2009

Полуось в сборе с подшипником заменяют при повышенном по сравнению с обычным шуме со стороны задних колес автомобиля как при движении по прямой, так и на поворотах. При этом наблюдаются повышенный осевой и радиальный люфты полуоси.

Допускается осевой зазор не более 0,7 мм.

Полезный совет:

Правка полуоси и замена ее подшипника трудоемки и требуют специальных слесарных навыков. Поэтому при отсутствии таких навыков рекомендуем при появлении осевого или радиального люфтов полуоси заменять полуось в сборе. Если, сняв полуось, вы обнаружили проворачивание внутреннего кольца подшипника относительно запорной втулки или посадочного пояска полуоси, замените полуось в сборе с подшипником.

1. Установите автомобиль на смотровую канаву или подъемник.

2. Снимите декоративный колпак заднего колеса, ослабьте колесные болты, приподнимите заднюю часть автомобиля, выверните колесные болты и снимите колесо.

3. Снимите тормозной барабан (см. здесь).

4. Выверните четыре болта крепления полуоси с тормозным щитом к фланцу кожуха полуоси.

Примечание:

Если вы не собираетесь менять сальник, соблюдайте осторожность — не повредите его рабочую кромку. Полезный совет:

Полезный совет:

Если съемника нет, то можно воспользоваться таким способом: установите колесо наружной стороной диска к фланцу, закрепите его тремя болтами, не затягивая их, и выдерните полуось за колесо.

После снятия полуоси, тормозной щит в сборе с задним тормозом остается на фланце кожуха полуоси. Будьте осторожны, не сломайте присоединенную к рабочему цилиндру тормозную трубку.

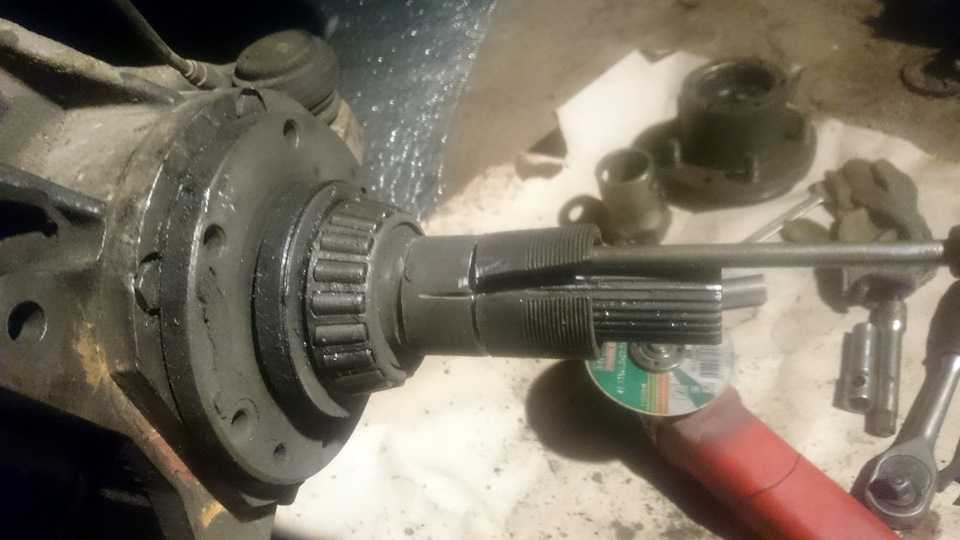

5. Выпрессуйте полуось с помощью специального инерционного съемника.

6. Вытягивайте полуось.

7. Если съемника нет, приворачиваем к полуоси тормозной барабан обратной стороной и выдергиваем полуось.

8. Если усилия не хватает выбиваем полуось через деревянный брусок, нанося удары по тормозному барабану.

9. Устанавливайте полуось в порядке, обратном снятию. При этом заверните четыре болта крепления полуоси моментом 65–80 Н·м (6,5–8 кгс·м).

Снятие тормозного суппорта

Для снятия суппорта необходимо выполнить:

• поднять автомобиль на подъемнике или поддомкратить колесо, на котором необходимо снять тормозной суппорт;
• при помощи гаечного ключа вывернуть болт крепления кронштейна тормозного шланга;
• снять кронштейн, чтобы он не мешал дальнейшим действиям;

Важно: под болтом крепления кронштейна находится пружинная шайба, которую нужно не потерять при демонтаже болта и кронштейна

• открутить болт крепления тормозного шланга;
• вытащить болт, предварительно сняв два уплотнительных кольца;
• вставить в отверстие наконечника тормозного шланга резиновую трубку или болт подходящего диаметра, чтобы предотвратить вытекание тормозной жидкости;
• пассатижами снять шплинты, фиксирующие пальцы тормозных колодок;
• вытащить пальцы, крепящие тормозные колодки и снять их, используя бородок или тонкую, но не острую отвертку;
• снять удерживающие пружины с тормозных колодок;
• демонтировать тормозные колодки;

Совет: если планируется последующее использование тормозных колодок, их следует пометить маркером, чтобы при сборке установить на те месте, где они стояли. Если этого не сделать, они будут быстрее изнашиваться и хуже тормозить.

• отогнуть стопорные пластины шайб на болтах крепления суппорта;
• открутить и снять болты, крепящие суппорт к поворотному кулаку;
• снять тормозной механизм (суппорт) ВАЗ 2107 с тормозного диска.

Важно: верхний и нижний болты крепления суппорта отличаются формой головки. При установке узла на место необходимо не перепутать их местами

Как выполняется ремонт

Если механизм поврежден или имеются деформации, то его требуется заменить полностью. Ремонт суппорта ВАЗ 2107 заключается в том, что выполняется замена нерабочих цилиндров. Порядок ремонта следующий:

1. Устройство фиксируется в лапках тисков.
2. Выкрутить крепления соединительной металлической трубки. После этого трубку надо демонтировать.
3. Произвести выбивание рабочих цилиндров из направляющих.
4. Фиксаторы демонтировать и переставить на новые цилиндры, если их нет.
5. Цилиндры разместить в направляющих, а затем установить соединительную трубку с последующей затяжкой штуцеров.
6. Если необходимо выполнить ремонт тормозных цилиндров на суппорте, то суть ремонтных действий заключается в том, что меняются резиновые уплотнители.
7. Чтобы произвести ремонт, понадобится снять цилиндр, а затем демонтировать резиновый колпачок с цилиндра, воспользовавшись отверткой.
8. Выдавить поршень наружу, после чего снять уплотняющее кольцо при помощи отвертки.
9. На место старого кольца нужно установить новое из ремкомплекта. Цилиндр, а также поршень и кольцо подлежат смазке тормозной жидкостью.
10. Установить поршень в цилиндр механизма.

Устанавливать старые детали на место можно только в случае их полной исправности и без царапин, деформаций и повреждений. В противном случае, если такие имеются, то их следует заменить.

Как проверить, исправен ручной тормоз или нет

Регулировки ручного тормоза необходимы, для удержания транспортного средства в неподвижном состоянии во время стоянки. Если этот механизм неисправен, или не отрегулирован, полноценно выполнять свои функциональные обязанности он не сможет.

Регулировка стояночного тормоза в обязательном порядке проводится, если автомобиль не удерживается на дорожном полотне с уклоном 25%, с перемещенным в салоне храповым устройством на 8-9 щелчков. Основные неисправности связаны с ослаблением натяжки троса. Но бывают и исключения, когда проблемы вызваны выходом из строя одного или сразу нескольких элементов: износ тормозных дисков или накладок.
