Как снять панель приборов на ваз-2110: инструкция с видео

Характерные неисправности и способы их устранения

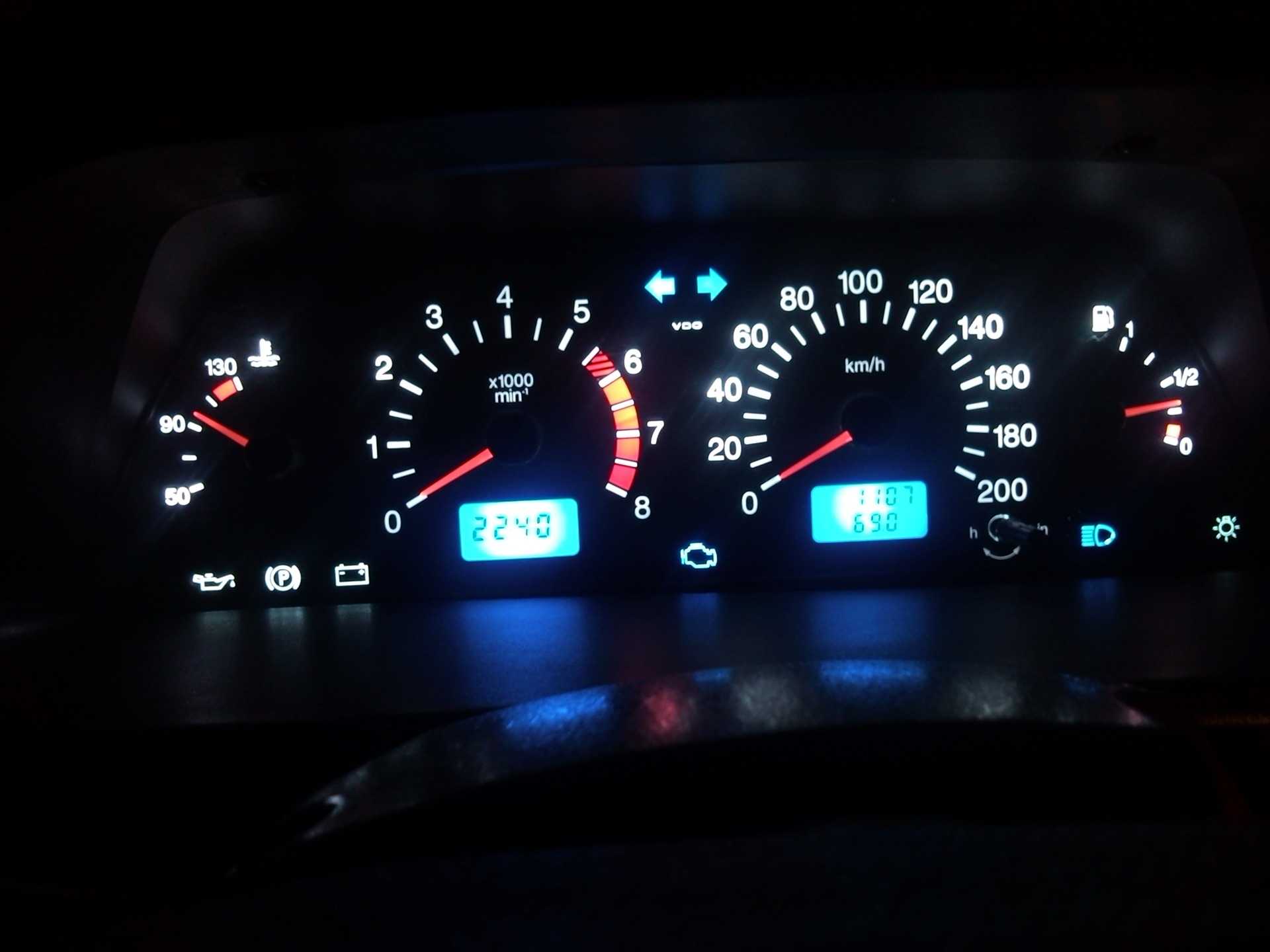

Контрольный щиток с диодной подсветкой

Ремонт панели приборов — достаточно сложное дело, поскольку мы имеем дело с электроникой. Связываться с этим лучше тем автовладельцам, которые что-то понимают в электронике. Но если ремонт приборной панели заключается в замене ламп на светодиодные, если те не горят, то справиться с такой задачей сможет практически каждый автолюбитель.

Ниже рассмотрим основные неисправности, которые способствуют проведению ремонта узла:

1. Окисление контактов на выходах. Из-за такой проблемы обычно не горит приборная панель, поскольку при окислении контакты не могут передавать напряжение для ее питания. В данном случае ремонт щитка приборов будет заключаться в зачистке выходов при помощи железной щетки 0 обычно это позволяет восстановить работоспособность.
2. Иногда не работает приборная панель из-за того же окисления, только на самой плате. В данном случае проблема обычно проявляется в старых автомобилях либо в тех машинах, в салоне которых собирается влажность. В этом случае могут погаснуть лампочки, а также не работать такие устройства, как спидометр, тахометр, датчик уровня топлива, температуры антифриза и т.д. Если стрелки на приборной панели перестали подниматься сразу на всех устройствах, либо они обычно лежат, но периодически прыгают, необходимо производить тщательную диагностику платы. Если причина заключается именно в контактах, то нужно будет их зачистить и заново перепаять. При допущении ошибок в ходе ремонтного процесса может потребоваться замены приборной панели.
3. Не горят лампочки в приборную панель. Если перестали гореть только несколько ламп, то вероятнее всего, проблема заключается в их работоспособности — они просто отработали свой срок службы. Но потухнуть все лампы сразу могли из-за плохого питания. Если проблема заключается именно в плохом питании, то замена лампочек в приборной панели не поможет — придется более тщательно проверять саму схему и питание. Но если потухла панель приборов только частично, то скорей всего, проблема кроется именно в лампочках.
4. На панели приборов стали скакать стрелки. Перед тем, как снять щиток приборов и заняться его ремонтом, необходимо удостовериться в том, что стрелки прыгали не во время самодиагностики. На многих авто при проведении самодиагностики стрелки ПП должна пройти по всей шкале — таким образом проверяется их работопособность. Но если стрелки периодически скачут, проблема, вероятнее всего, кроется в самой микросхеме. В более старых авто, в которых используются тросики, к примеру, для подключения спидометра, стрелка на нем может скакать из-за плохого состояния троса.
5. Выход из строя самой платы. Если ломается именно сама плата, то другого выхода, кроме как замена щитка приборов — нет (автор видео — канал MobilLugansk).

Управление отопительной системой

Для корректировки скоростного режима вентилятора, на регуляторе нанесена шкала-градация. Владелец авто самостоятельно выбирает оптимальный режим вращения вентилятора.

Поломка регулятора блокирует работу всей системы отопления салона автомобиля.

Система вентиляции и отопления салона Лады Гранты: проверка, регулировка

Тип системы вентиляции и отопления салона приточно-вытяжной. Рабочая температура жидкости для отопления салона в диапазоне от 90 до 94°.

Теплый (горячий) воздух подается в салон электрическим вентилятором. Скорость подачи настраивается специальным регулятором, который ускоряет (снижает) частоту вращения крыльчатки.

Электромотор имеет четыре положения:

• первая;
• вторая;
• третья скорость;
• положение: выкл.

Забор воздуха следует извне посредством воздухозаборников под жабо в моторном отсеке. Для очистки потока предустановлен фильтр. Наполнитель: синтетический материал.

Вытяжка воздуха осуществляется посредством вентиляционного окна в задней части машины, за бампером.

Модуль отопителя установлен в центральной части торпеды, под панелью. В процессе работы двигателя жидкость нагревается, циркулирует по контуру (водяной рубашке).

Количество воздуха, который поступает извне, регулируется водителем. Распределение потока также регулируется заслонкой при помощи тросикового привода.

Диагностика системы печного отопления

1. Машину помещаем в периметр ремонтной зоны, открываем капот.
2. Запускаем мотор.
3. Проворачиваем регулятор против часовой стрелки в синий сектор.
4. Рычагом поочередно активируем первую, вторую, третью скорости вращения вентилятора.

Если вентилятор не активируется, то неисправность в цепи питания.

Проводим диагностику при помощи мультиметра.

1. Активируем заслонку печного отопителя, если изменения не происходят, то неисправен привод заслонки.
2. После того, как прогрет двигатель к температуре 60 – 70° проворачиваем рычаг регулятора в положение красного сектора.
3. Проверяем температуру воздуха, он должен соответствовать градусу. В противном случае неисправен привод заслонки.
4. При необходимости повторяем процедуру переводом регулятора в положение синего сектора.

Из чего состоит панель приборов?

Прежде чем разобраться, как снять панель ВАЗ 2114, необходимо подробно изучить ее компоненты. В середине панели размещены тахометр (слева) и спидометр (справа). Под тахометром имеются встроенные часы электронного типа. При этом под спидометром есть такая же панель, но она отображает суммарный и текущий пробеги автомобиля

Этим частям необходимо уделять особое внимание при разборке, поскольку они хрупкие

В центре торпедо обычно располагается стоковая консоль с бортовым компьютером. Щиток этой модели обычно оснащается компьютером Gamma, Multitronics или Престиж. Он предназначен для получения детальной информации об электронике и механике транспортного средства

Бортовой компьютер также является важной частью панели приборов. Если он был успешно снят, сборка должна выполняться аккуратно и в той же последовательности. Во время пользования автомобилем его владелец нередко сталкивается с определенными неполадками, которые напрямую связаны с работоспособностью конкретных узлов приборной панели

Устранение выведенных из строя элементов требует демонтажа торпедо и ее составных частей. Этот процесс достаточно элементарный, но он может затянуться на несколько часов, если разборка приборной панели выполняется без нужной подготовки

Во время пользования автомобилем его владелец нередко сталкивается с определенными неполадками, которые напрямую связаны с работоспособностью конкретных узлов приборной панели. Устранение выведенных из строя элементов требует демонтажа торпедо и ее составных частей. Этот процесс достаточно элементарный, но он может затянуться на несколько часов, если разборка приборной панели выполняется без нужной подготовки.

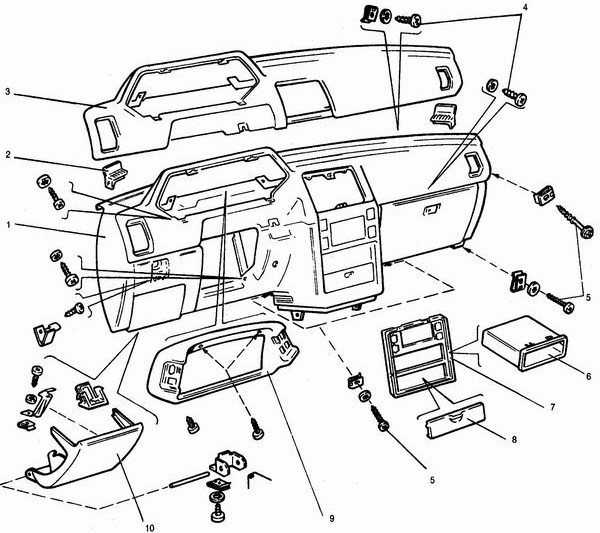

ВАЗ 2115 | Снятие и установка на место сборки передней панели («торпедо»)

На автомобилях, оборудованных подушками безопасности, после отсоединения отрицательного провода батареи, перед тем как приступить к работе с какими-либо компонентами системы подушки безопасности, обождите 20 мин. (обратитесь к Разделу Снятие и установка на место компонентов вспомогательной системы безопасности (SRS)).

Здесь применены зажимные шпильки, состоящие из двух элементов, которые могут быть сняты следующим образом: как можно глубже вожмите внутрь стержень в центре шпильки, воспользовавшись для этого отверткой с узким жалом. Сдвиньте зубцы старой вилки под головкой шпильки и выньте ее из панели

Осторожно опустите панели от передней панели и снимите их с металлических крепежных ушек на переборке

Если автомобиль оборудован пассажирской подушкой безопасности, детальное описание процедуры снятия приведено в Разделе Снятие и установка на место компонентов вспомогательной системы безопасности (SRS).

Как снять торпеду на газели видео

Вообщем давно просилась печка, завывала на волнах, визжала на кочках и вот в один день начала выть всё время…было решено менять самому(7тыс жаба задушила бы отдавать за замену) плюс сделать шумку моторного щита…Решил попробовать снять целиком, пролазив кучу видео и форумов так и не нашел данных.Самая проблема была, что под такого крокодильчика гараж найти очень тяжко и вот затарившись отопителем от 220в, запчастями для замены моторчика печки поехал вскрывать…Также было куплено:4 листа СТП АЭРО ПРЕМИУМ (хватило 2,5)2 листа БИПЛАСТ А 15 (хватило 1,5)

Ниже картинки с положениями болтов!Внимание, потребуется снять:— Клейму с акб— боковые стойки— пластмаски с местами под штатные динамики— боковые крышки панели— приборную доску— среднюю часть(хз как название) между 4,5 и 6,7— нижний бардачек— правый подстаканник— поддеть отверткой пластмаску под лобовым(хз как называется)…

Если всё получилось идем дальше, открываем капот и смотрим

Открутили, идем в салон, панель должна болтатьсяТребуется открутить патрубки радиатора печки в салоне

Снятие панели приборов нужно для снятия и ремонта отопителя салона, а также для других ремонтных работ.

Показана работа по снятию и установке панели приборов старого образца (до 2003 года).

Панель нового образца снимают и устанавливают практически аналогично, различие заключается в расположении и количестве проводов и воздуховодов системы отопления и вентиляции.

Панель нужно снимать с помощником, так как панель приборов довольно тяжелая.

1. Крестообразной отверткой отворачиваем три самореза крепления обивки

2. Снимаем обивку стойки ветрового стекла.

3. Снимаем рулевую колонку.

5. Отсоединяем штекерные колодки от выключателя плафонов кабины и заднего противотуманного фонаря.

6. Отсоединяем штекерную колодку от электрокорректора фар.

7. Ключами «на 7» и «8» отворачиваем болт крепления троса управления воздушной заслонки.

8. Отверткой отворачиваем винт крепление оболочки троса и отсоединяем трос от карбюратора.

9. Отсоединяем разъем выключателя аварийной сигнализации.

10. Отсоединяем два штекерных разъема прикуривателя.

11. Крестообразной отверткой отворачиваем два винта крепления панели управления отопителем.

12. Ключом «на 8» отворачиваем 10 саморезов по контуру панели.

13. Немного отодвинув панель на себя, отсоединяем от дефлекторов шланги воздуховодов.

14. Снимаем панель, вытягивая тягу воздушной заслонки карбюратора.

15. Снимаем правый и левый воздуховоды отопителя.

16. Головкой «на 8» отворачиваем два самореза крепления передней накладки панели

17. Снимаем накладку

Устанавливаем панель в такой последовательности.

Установив надставку панели, подсоединяем к отопителю и заворачиваем болты крепления правого и левого воздуховода обдува ветрового стекла.

Заворачиваем болты их крепления. Устанавливаем панель и заворачиваем по одному саморезу ее крепления с правой и левой сторон панели.

18. Рукой через проем для радиоприемника подсоединяем жесткий воздуховод правого дефлектора к отопителю.

19. Подсоединяем гофрированные шланги воздуховодов к дефлекторам обдува стекол дверей.

Это удобнее сделать через проем комбинации приборов и вырез в нижней части с правой стороны панели

Устанавливаем панель в обратной последовательности.

Устанавливать новую приборную панель на Газель или нет — вот в чем вопрос

Многие водители, отдавая дань моде, хотят заменить старую панель приборов на автомобиле Газель панелью нового образца. Статья посвящена «Газелевой приборке»: назначение, возможные неисправности. Дается инструкция по снятию и установке торпеды.

Панель приборов ГАЗель Бизнес: описание значков подробно, распиновка, Некст, не работает, как разобрать, обозначения, снять

Панель приборов ГАЗель Бизнес — главная составляющая салона автомобиля, расположенная в передней части и предназначенная для предоставления информации о текущем состоянии машины, работоспособности механизмов и систем. Установленный специальный щиток нового образца усовершенствован, модернизирован и относится к классу Евро-3. По сравнению со старыми моделями, он более удобен, информативен, практичен и имеет современный дизайн.

Подробное описание значков

Подробно о комбинациях приборов, расшифровке обозначений и пиктограмм описано в инструкции к эксплуатации ГАЗели.

Щиток представляет собой комбинацию приборов со звуковой и сигнальной индикацией. Главными измерителями, на которые ориентируется водитель, являются спидометр и тахометр, расположенные по обе стороны от сигнальных датчиков. Спидометр указывает на скорость движения транспортного средства. Его шкала имеет значения от 0 до 200 км/ч. Тахометр показывает частоту вращения коленвала силового агрегата в минуту со шкалой 0-6.

С левой стороны спидометра предусмотрен прибор, определяющий количество горючего в топливном баке. Рядом расположена кнопка «Сброс», при нажатии на которую показания суточного пробега обнуляются. Параметры километража можно прочитать на цифровом одометре, при этом верхние цифры указывают на общее значение, нижние — на суточное.

Справа от тахометра находится указатель температурного режима жидкости системы охлаждения. Переход стрелки в красный сектор означает перегрев двигателя. Мотор работает до момента срабатывания сигнала аварийно высокой температуры.

В правом нижнем углу предусмотрена кнопка «Режим», включающая зажигание. По центру панели установлены сигнальные датчики.

Красным цветом мигают:

• сигнализатор STOP, при активации дальнейшее движение запрещено до устранения неполадок в машине;
• сигнализатор отсутствия аккумуляторной зарядки, работающий при включении зажигания до момента пуска мотора;
• указатель слабого масляного давления в двигателе;
• датчик минимального уровня жидкости в бачке гидравлического привода тормозной системы;
• включение стояночного тормоза.

Зеленым цветом горят:

• указатели левого и правого поворотов;
• включатель габаритного освещения;
• сигнализатор включения фар ближнего света.

За включение заднего противотуманного освещения, а также за неисправности антиблокировочной тормозной системы и механизма управления мотором отвечают датчики, мигающие оранжевым цветом. Включатель дальнего света — синий.

Кроме цветной индикации, на панели приборов разработано звуковое оповещение в виде характерного сигнала. Оно происходит в таких случаях:

• при снижении топливного уровня до минимума;
• при повышении температуры двигателя до 105° и более;
• при отключении ручного тормоза и при движении машины со скоростью 2 км/ч.

Недостатком новой панели являются трудности с установкой. Проблема решается так: схема распиновки входит в комплектацию, необходимо только добавить несколько клемм, поменять контакты, чтобы все системы и узлы работали правильно, подключить LED-освещение внутрь приборов и по периметру щитка для лучшей визуализации.

Как снять панель ГАЗель Бизнес

Для того чтобы произвести демонтаж панели ГАЗель Бизнес, нужно разобрать эту панель. Для этого снимите старый щиток, отсоедините рулевое колесо специальным инструментом, открутите шурупы декоративной накладки и болты крепления.

При некоторых поломках демонтируют не только приборную панель, но и торпеду

К снятию комплекта относятся с осторожностью, чтобы не возникло конфликта с электроникой

Открепляют торпеду так:

• после извлечения щитка отключают внутреннее освещение, задние противотуманные фары, электрический корректор фар;
• откручивают торс воздушной заслонки, отсоединяют от карбюратора;
• отключают аварийную сигнализацию, прикуриватель;
• отвинчивают крепления в количестве 10 штук и отсоединяют от дефлекторов шланги воздуховода;
• убирают заслонку от карбюратора;
• отключают воздуховоды;
• снимают торпеду.

Установка осуществляется в обратной последовательности.

Как сделать бардачок на месте заглушки на панели

Многие владельцы автомобиля Нива-Шевроле жалуются на малую вместительность вещевого (перчаточного) ящика. Так как конструкторы концерна LADA игнорируют жалобы автовладельцев, был придуман народный способ расширить требуемое пространство. Сделать это предлагают самостоятельно путем расположения дополнительного бардачка под заглушкой подушки безопасности.

Для самостоятельной переделки понадобится минимум инструментов.

Перед основными работами нам предстоит снять базовый бардачок, расположенный ниже — как это сделать мы рассказывали ранее. После этого удаляем заглушки подушек безопасности, которые расположены со стороны пассажира. Это, на первый взгляд, легкое дело, оказывается не таким уж и простым. Верхняя заглушка крепится пятью саморезами, добраться до которых непросто — их шляпки находятся внутри, и не каждая отвертка подойдет для их выкручивания.

После того, как заглушка снята, необходимо сделать технологическое отверстие в том месте, где она располагалась. При помощи электролобзика вырезаем проем в торпеде. Для обшивки внутреннего пространства нового бардачка рекомендуется использовать автомобильный карпет.

По заранее подготовленным выкройкам делаем детали, потом сшиваем их в единое целое. По сути, у нас должен получиться своеобразный ящик для мелочевки. Материалом для ящика может служить плотный картон, который потом обшивается карпетом, грубая кожа, войлок и т.д. Края обшивки мешка (карпет) фиксируем саморезами к краям выреза, обеспечивая тем самым плотную и надежную фиксацию. Под крышкой-заглушкой саморезов видно не будет, а если их покрасить в цвет торпедо, то и при открытой крышке они не будут бросаться в глаза.

Приборная панель ВАЗ 2114

На автомобилях семейства Самара 2 установлена современная панель приборов ВАЗ 2114, которую еще называют «европанелью». Дизайнеры работали над ней, чтобы чтобы она позволяла иметь хороший передний обзор, приятный внешний вид, совмещала информативность и эргономичность, и при этом помогала справляться водителю с обыкновенными бытовыми нуждами. И это в основном им удалось. Блок приборов и датчиков установленный перед глазами водителя, за рулевым колесом, предоставляет ему максимально возможное количество информации:

1. В центральной части расположены два стрелочных прибора, слева — указатель оборотов двигателя, по которому водитель определяет с какой нагрузкой в конкретный момент работает силовая установка и при необходимости корректирует этот процесс переключением скоростей, в окошке под стрелкой находятся цифровые часы. Справа — спидометр или указатель текущей скорости автомобиля, в окошке под стрелкой — цифровые показания пройденного километража за весь период эксплуатации автомобиля и за последнюю поездку;
2. В верхней части, между стрелочными приборами располагается контрольная лампа указателя поворотов с зелеными стрелочками показывающими влево и вправо;
3. В нижней центральной части — красный треугольник «стоп-сигнала», а под ним CHECK ENGINE — красный сигнал аварийных состояний двигателя по информации электронного бортового устройства;
4. В левой средней части приборного блока имеется стрелочный указатель температуры двигателя, или как его называют в литературе датчик температуры охлаждающей жидкости, над ним — значок, который загорается при перегреве движка. Под ним — значки дроссельной заслонки, давления масла, включения ручного тормоза и аккумулятора;
5. В правой средней части — стрелочный указатель наличия топлива в топливном баке, над ним значок полностью заправленного бака, под ним значок минимального количества топлива в баке, а также значки — ближнего света, низкого уровня тормозной жидкости и дальнего света.

Эргономичность обеспечивается удобным расположением приборов и информационных значков для визуального восприятия информации, а также клавишей, кнопок и рычагов, для манипулирования ими. В центральной части панели устанавливается штатный бортовой компьютер, как правило это БК «Gamma», «Multitronics», «Престиж» или «Штат». Место для его установки выбрано очень удачно и с его помощью водитель получает расширенную информацию о состоянии рабочих систем двигателя и агрегатах автомобиля.

Эта информация отражается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и знаки расположенные на блоке приборов и в других местах приборной панели. Кроме того на дисплее бортового компьютера отображается информация другого характера, например о сроках следующего техосмотра или техобслуживания.

Удобно расположен закрывающийся бардачок, в котором есть подсветка и достаточно большая ниша под ним. В центральной бороде также имеется ниша для хранения чего-либо и пепельница. Достаточно удачно сделаны выходы воздуховодов, которые позволяют эффективно обдувать стекла и не допускают запотеваний.

В процессе эксплуатации автомобиля постоянно возникают проблемы с неисправностями или отказами в различных системах. Для того, чтобы добраться до некоторых из них необходимо снятие панели ВАЗ 2114. Даже чтобы снять щиток приборов нужно разобраться как снять торпеду на ВАЗ 2114 (панель приборов).

Кроме этого на ВАЗ 2114 панель надо снимать полностью, если возникает необходимость ремонта воздуховодов и печки, или автовладелец хочет полностью проклеить и уплотнить сочленения конструкции панели, чтобы она не скрипела.

Снятие установка панели газель бизнес

Всем привет, пришли теплые дни, и начался процесс инсталляции панели от бизнеса.

Зверь был поставлен в гараж и подвергся частичной разборке, а конкретно, то был снят бампер и фары, фары подлежат мелкому ремонту, в одной накрылся корректор потому что китай, вторая проскакивает винт регулировки, радиатор и все патрубки, печки тоже, старая панель вместе с отопителем и кронштейнами,

источник

Значит, эмоций много, накипело, наболело… Ну обо всём по порядку…

Торпеда, от предыдущих хозяев, досталась потресканная, поломанная, поцарапанная. Решено было её поменять. Была куплена в НН на кузбасе новая. Плюс накладка, дефлекторы, крышки, бардачки.

Старую я снял и обнаружил полуголые скрутки от очень неаккуратно поставленной сигналки. Да и сигналка там стояла, честно сказать, г()вно. Выкидываю её тоже… Целый вечер паяю и изолирую… Вобщем капец. Изоленты и лишних проводов выкинул полмешка) Так, безалаберно поставленной сигналки, я ещё не видел))))

Качество новой панели, естественно, оставляет желать лучшего… Неаккуратно отлитая. Крышка блока предохранителей новая, в новую торпеду не вставляется. Подрезать и подпиливать надо. Вобщем сей процесс занял два длинных вечера и половинку сегодняшнего дня.

Но вцелом неплохо получилось, чисто, ровно, симпатично.

источник

Так! На чем мы остановились? Ах да, ждем подушек делаем салон))) По началу дочистил железяки крепления печки

К этому времени высохли петли капота, прикрутил их

(до этого лежал просто) От безделья наклеил в салоне оставшиеся два листа виброизоляции

(сегодня купил еще пять для пола и моторного щита) Ехав из магазина (в котором брал шумку) заехал на разборку и забрал кронштейны

крепления торпеды от Бизнеса! Они были выпилены из какой то газели поэтому каждый кронштейн

от лишнего метала! Далее забравшись в кабину

старое крепление печки, сняв его все зачистил

! Потом плавно перебрался к стойкам а именно к нижним креплениям, удалив все лишнее

По результатам работы мы имеем абсолютно все кузовные точки крепления для торпеды от Бизнеса

Осталось только подумать над местом в моторном щите в котором проходят шланги печки и кондиционера! И даааа, задумался о кондиционере и вот ни задачка то, очень хочется сейчас раз уж все в доступе воткнуть радиатор кондиционера или осушитель как он там правильно?! Но блин ни где ни чего по нему кроме картинок нет!

Так что если кто что знает про эту запчасть дайте знать!)))

Из ближайшего ; 1) Придумать выход для печных шлангов 2) Обклеить виброизоляцией пол и моторный щит 3) Ждем подушки двигателя

источник

Панель приборов ГАЗель Next 4.6т. Снятие/установка, разборка/сборка.

Другие записи по дверям ГАЗель Next 4.6т:

Панель приборов.

Панель приборов – модульной конструкции, базовая часть которой приклепана к металлическому основанию заклепками. Пластиковые детали панели приборов изготовлены из полипропилена.

Панель приборов.

1— вставка; 2 — вставка левая; 3 — комбинация приборов; 4 — облицовка комбинации приборов; 5 — карман для документов; 6 — магнитола; 7 — вставка правая; 8 — ниша для мелких вещей; 9 — ящик вещевой; 10 — ящик вещевой верхний; 11 — вставка центральная; 12 — консоль; 13 — розетка; 14 — облицовка центральная; 15 — прикуриватель*; 16 — пульт управления отоплением, вентиляцией и кондиционированием воздуха; 17 — ручка управления дополнительным отопителем**; 18 — выключатели на панели приборов; 19 — крышка предохранителей; 20 — модуль управления светотехникой; 21 — панель приборов.

*На части автомобилей вместо прикуривателя может устанавливаться блок интерфейса пользователя системы «ЭРА-ГЛОНАСС».

**Для автомобилей с семиместной кабиной.

Установка панели приборов.

С=2 мм; 1, 3, 4, 12 — винты; 2, 8 — заглушки; 5, 11 — гайки; 5, 14 — болты; 7 — шайба; 9 — пепельница; 10 — вставка ящика; 13 – уплотнитель.

Как Разобрать Щиток Приборов Ваз 2110

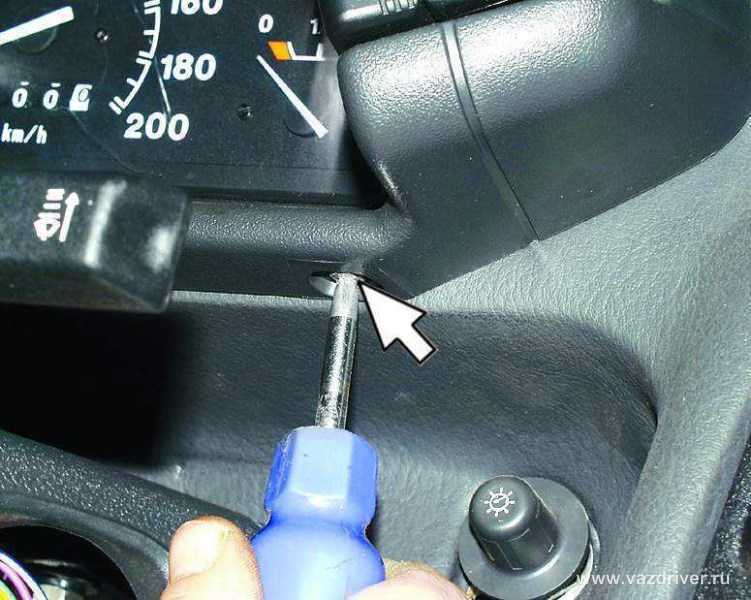

Как стремительно и аккуратненько на ВАЗ 2110 разобрать панель

Предпосылки

Машина повсевременно подбрасывает трудности, которые приходится решать либо используя самостоятельные познания, находчивость и подсказки опытнейших автолюбителей, либо же – методом воззвания в сервис. В последнем случае итог будет дороже, но далековато не всегда – лучше.

Даже если вы не собираетесь делать это прямо на данный момент, все таки не помешает знать, как верно разобрать панель на ВАЗ 2110, и уж тем паче – если вы за шаг от этой работы.

Панель устройств ВАЗ 2110

Когда это нужно

Следует увидеть, что панель приборов на ВАЗ 2110 не отличается особенной прочностью, потому ее можно просто разрушить. Либо же она поизносилась, потерлась, поцарапалась.

Но часто причина в другом: и дизайн хотелось бы покрасивее, ну и далековато не всех устраивает «штатная» подсветка. А есть более современные, светодиодные, элегантные. Но чтоб что-то поменять либо вообщем поменять, нужно поначалу разобрать старенькую панель приборов.

Порядок разборки

Многих интересует, можно ли снять приборную панель ВАЗ 2110 без того, чтобы «снести» пол салона? Наверное, можно, но уж очень это будет неудобно.

Поэтому действуем по такому плану:

1. Приготовим маркер и самоклеящиеся ярлычки (которые обычно клеят на товар). Их можно купить в точках, где продаются всякие мелочи типа салфеток, пакетиков и т.п, а также – в магазинах канцтоваров;
2. Убираем из салона передние сиденья;

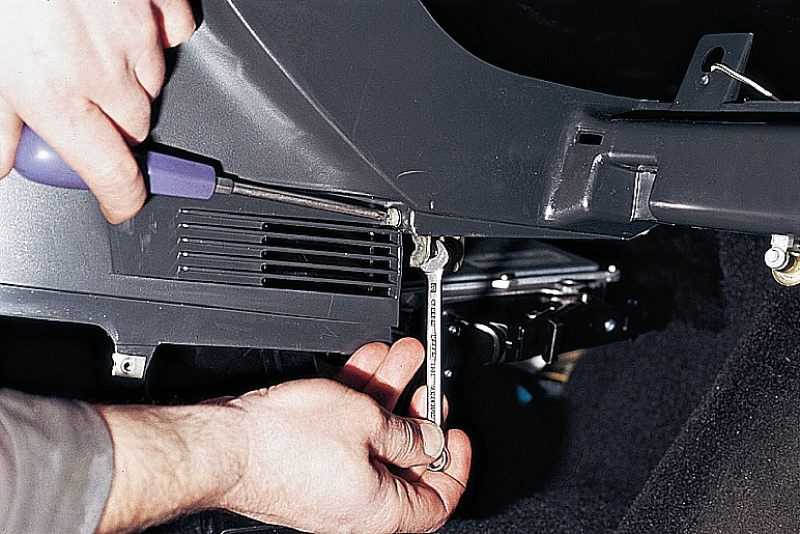

3. Откручиваем по бокам саморезы, снимаем тоннель (вначале – верхнюю его часть, затем нижнюю);
4. Выполняем разбор кожуха рулевой колонки, снимаем его и руль. Для этого нужно открутить 3 самореза и 4 винта. Учтите, что руль ВАЗ 2110 на шлицах сидит весьма плотно, поэтому снимать его нужно, раскачивая и дергая, но остерегаясь резкого удара в лицо, если вдруг переусердствуете, и он вылетит;
5. Дальше – подрулевые переключатели. Их тоже нужно снять;
6. Не забываем все маркировать и записывать на листке, что за чем снимаем;
7. Откручиваем отделение для перчаток (на «понятном» языке – бардачок) и тоже вынимаем;
8. Далее следует разбор монтажного блока и его крышки. Для этого следует отсоединить все разъемы и реле;
9. Вот мы почти открыли панель приборов на ВАЗ 2110. Остается снять накладки стоек, открутить гидрокорректор фар и протолкнуть его вовнутрь;
10. Теперь главная задача – открутить саморезы, крепящие панель приборов к кузову. Чтобы снять ее окончательно, необходимо выкрутить две шпильки, находящиеся под крышками туннелей для подачи воздуха на боковые стекла.

Приборная панель ВАЗ 2115, разборка- сборка

Разбрка- сборка приборной панели ВАЗ 2115, Нива- Тайга. Светодиодная подсветка одометра 2115- .

После всех этих манипуляций панель повисает, и ее удерживают лишь рулевой вал и нижний воздухоход.

Что делать с проводами?

Вы, наверняка, поразитесь количеством проводов, находящихся в запанельном пространстве, и предназначенных для питания разнообразных приборов в вашем ВАЗ 2110. Удобнее было бы снять все вместе с комком проводов. Но не торопитесь.

Вряд ли вы собираетесь менять что-либо на совершенно новой машине, поэтому в дальнейшем вы будете долго разбираться какой провод от чего, и как его подсоединить.

Чтоб не оказалось, что разборка прошла довольно гладко, а обратная сборка привела в легкий ступор.

Разобранная панель приборов ВАЗ 2110

Поэтому постарайтесь отсоединить все разъемы и провода, которые сможете. Теперь можно окончательно снять панель и убрать ее из машины. По свежим следам не забудьте отдельно выделить (можно связать в кучу) весь жгут проводов, принадлежащих непосредственно панели приборов, а остальные пометить самоклейками. Это вам очень поможет, когда начнете установку нового оборудования.

Снятие торпеды на автомобиле ВАЗ 2114

Торпедо – это современное название приборной панели. Изначально оно использовалось для иностранных автомобилей, но сегодня это наименование используется автомобилистами в странах СНГ. Торпедо в автомобиле ВАЗ 2114 – это разборная металлическая конструкция, в которой присутствуют пластиковые элементы. Также в ней используются полимерная пленка и полимерная пена, которыми обтянуты некоторые органы управления. В панель приборов входит множество контрольных приборов и элементов управления.

Совет: отличный способ приукрасить интерьер ВАЗ 2114 – это перетяжка торпедо натуральной кожей или экокожей. Затраты на такое обновление минимальны, но при грамотном дизайне можно добиться высоких результатов. Также в ВАЗ 2114 практикуют обтяжку козырька, крыши. Тюнинг может быть выполнен самостоятельно, но при отсутствии времени можно обратиться в автомобильную мастерскую.

Снятие торпедо может понадобиться в том случае, если владелец ВАЗ 2114 хочет поменять радиатор отопителя или даже всю печку. Чтобы добраться до этих деталей, непременно придется разобрать торпедо. В зависимости от цели, разбор может быть полным и не полным. К примеру, для демонтажа радиатора отопителя требуется только частичное снятие некоторых элементов. При некоторых кузовных работах обязательным условием является снятие торпедо, так как конструкция может повредиться во время ремонта. Разбор конструкции требуется и тогда, когда автомобилист решает повысить шумоизоляцию в салоне автомобиля – для этого необходимо уплотнить колесные арки, капот, двери и приборную панель.

Независимо от количества демонтированных деталей, для разбора торпедо требуется следующий инструмент:

• Несколько видов отверток (плоская и крестовая);
• Набор ключей;
• Фонарь;
• Клеящая основа, которая требуется в том случае, если планируется уплотнение панели.
