Пусковое устройство для автомобиля своими руками. пошагово

Какими параметрами должно обладать пуско-зарядное устройство?

Чтобы силовой агрегат гарантированно завёлся, требуется рассчитывать параметры используемых компонентов конструкции. На выходе ПЗУ должно обеспечивать ток не менее 100 А, то есть мощность P = 1200 Вт. Но обязательно должен быть запас. Поэтому выдаваемое U = 14–16 В. Стоит отметить, что это минимальные параметры, с которыми возможен пуск мотора при условии, что АКБ хоть чуть-чуть, но ещё жива. Дело в том, что стартеру единовременно требуется энергия до 200 А, и некоторую её часть выдаёт батарея. Когда коленвал начинает проворачиваться, количество потребляемого тока падает примерно вдвое.

Принцип функционирования

Двигатель пусковой ПД10 — это стандартный бензиновый силовой агрегат с одним цилиндром. Поэтому принцип функционирования пускача аналогичен с двухтактным мотором. Простыми словами его можно описать так:

• поршень сдавливает рабочую смесь внутри цилиндра во время перемещения с нижней мертвой точки в верхнюю;
• после открытия впускного канала кривошипной камеры, в нее через карбюратор пускача поступает рабочая смесь, которая разрежается при движении поршня;
• как только поршень начнет приближаться к ВМТ, сжатая рабочая смесь воспламенится от свечи зажигания.

Пуская является одноцилиндровым бензиновым двигателем

Работа с дизелем: как правильно заводить

После того как заведённый ПД МТЗ-82 прогреется, осуществляется запуск дизеля. Последовательность действий такова:

1. Отключается фрикционная муфта. Одновременно с этим шестерня венца в дизельном маховике вводится в зацепление.
2. Включается муфта сцепления. Осуществляется посредством плавного перемещения рычага по направлению от себя. Если во время этого процесса заметно уменьшение частоты вращения двигателя, значит, пускач не набрал достаточного числа оборотов. Исправляется такая ситуация просто – выключается фрикционная муфта и включается уже после нормализации оборотов ПД.
3. После приведения в действие коленчатого вала (он начинает проворачиваться) включается подача топлива в цилиндры.
4. Когда дизель запущен, ПД останавливают: кнопкой отключается специальное устройство – магнето и перекрывается кран топливного бака.
5. Заведённый трактор должен проработать в тестовом режиме, на малых и средних оборотах. По истечении двух-трёх минут мотор переводится в режим нормального функционирования. Производится перевод рычага подачи топлива вперёд, до упора.

Если стартерная шестерня вышла из зацепления, но завести дизель не удаётся, необходимо повторить операцию. Перед тем как снова вводить шестерню в зацепление, убедитесь в том, что коленчатый вал не вращается.

Достоинства и недостатки

Исходя из указанной информации, приборы можно разделить на:

• Стационарные (пуско-зарядные, зарядно-предпусковые);
• Мобильные (пусковые).

К преимуществам первых относится:

1. комбинированная работа (заряд батареи и пуск мотора, они также могут иметь и другие полезные функции);
2. более стабильная работа, поскольку они работают сети;
3. возможность многоразовых попыток запуска.

Основным же недостатком стационарных средств является все та же надобность к подключению к электросети.

Мобильные же устройства можно всегда возить с собой, что дает возможность запустить мотор с севшим АКБ в любом месте. Они часто имеют дополнительные выходы для зарядки всевозможных гаджетов (телефонов, планшетов). Отличаются компактностью.

Недостатком же их является надобность в периодическом подзаряде батареи прибора и постоянным слежением за уровнем заряда. К тому же они не могут выполнять роль зарядного устройства для АКБ авто.

У каждого из указанных приборов имеются свои определенные правила использования, поэтому обязательно следует ознакомиться с инструкцией пользователя. Но всё же имеются общие правила использования, которые ниже рассмотрим.

Принцип функционирования

Двигатель пусковой ПД10 — это стандартный бензиновый силовой агрегат с одним цилиндром. Поэтому принцип функционирования пускача аналогичен с двухтактным мотором. Простыми словами его можно описать так:

• поршень сдавливает рабочую смесь внутри цилиндра во время перемещения с нижней мертвой точки в верхнюю;
• после открытия впускного канала кривошипной камеры, в нее через карбюратор пускача поступает рабочая смесь, которая разрежается при движении поршня;
• как только поршень начнет приближаться к ВМТ, сжатая рабочая смесь воспламенится от свечи зажигания.

Пуская является одноцилиндровым бензиновым двигателем

UTRAI Jstar One

Несмотря на малые габариты этот пуско-зарядный прибор имеет ёмкость батареи в 22000 мА/ч и способен повторять запуск вашего автомобиля около 30 раз, в условиях полной зарядки. Верхнее возможное значение пускового тока доходит до 2000 А. Прочный корпус способен выдержать попадание влаги и пыли, а также позволяет работать при особо низких температурах. Прибор полностью безопасен для вас и вашего автомобиля, так как имеет встроенные системы защиты различного типа. Благодаря дополнительной функции пауэрбанк вы сможете быстро зарядить все свои гаджеты. В комплекте идут два разъема USB на 2,0 и 3,0. Само устройство тоже заряжается достаточно быстро, подключение легко осуществляется через разъем Type-C.

На случай непредвиденных ситуаций в корпус пуско-зарядного устройства встроен фонарик с четырьмя режимами свечения. Производители решили добавить сюда еще и компас, чтобы максимально расширить область применения и выделиться на рынке. UTRAI Jstar One оснащен разъемом DC Output, к которому вы сможете подсоединить адаптер для прикуривателя и подключить пылесос. С управлением справится даже новичок. Пусковое устройство имеет световую индикацию и подробную инструкцию эксплуатации. При покупке Jstar One вы сразу получаете умные зажимы, все необходимые провода, переходники и сумку для транспортировки.

Средняя стоимость — 8490 рублей

Средняя оценка — 4,8

Плюсы:

• Пылевлагозащитный корпус.
• Простой в использовании.
• Есть световая индикация.
• Встроенный фонарик на 4 режима.
• Мощный аккумулятор для легковых автомобилей.
• Может работать при очень низких температурах.
• В комплекте имеются все необходимые провода и зажимы.
• Высокая степень защиты.
• На корпусе есть компас.
• Возможно подсоединить к прикуривателю и подключить пылесос.

Технические характеристики пускового двигателя ПД10

Двухтактный одноцилиндровый бензиновый карбюраторный двигатель имеет следующие характеристики:

1. Объем цилиндра – 0.346 л.
2. Степень сжатия – 7.5.
3. Крутящий момент – 25 Н/м.

Это наиболее оптимальные параметры механизма, благодаря которым обеспечивается корректный запуск дизельного силового агрегата.

Конструктивные особенности пускового двигателя

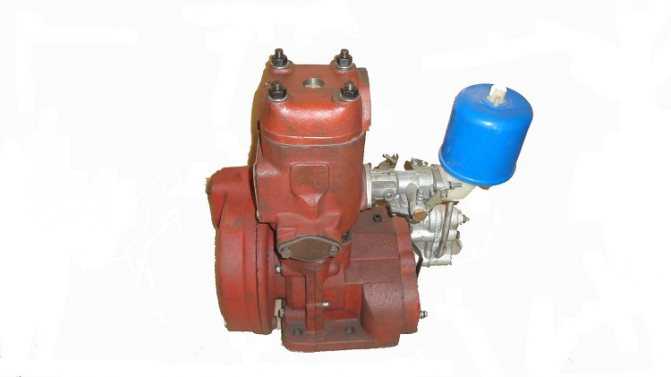

Рассмотрим устройство ПД10. Пускач имеет стандартную для всех двухтактных двигателей конструкцию, которая представлена следующими элементами:

1. Редуктор пускового двигателя.
2. Система зажигания.
3. Кривошипно-шатунный механизм.
4. Электростартер.
5. Регулятор.
6. Остов.
7. Система топливоподачи.

Конструкция кривошипно-шатунного механизма для двигателей такого типа не отличается сложностью. В свою очередь коленвал имеет сборную конструкцию, каждый из элементов которой соответствует своим параметрам, что обеспечивает оптимальную работу всего механизма. Головки шатуна ПД10 выполнена как неразборный блок. Сам шатун агрегатирован с кривошипным пальцем.

Подшипник коленвала ПД10 состоит из двух рядов роликов, постоянно смазывается и охлаждается маслом во время работы мотора. В качестве материала для поршня двигателя используется алюминиевый сплав. На поршне имеются два компрессионных кольца.

Схема ПД 10

Система топливоподачи имеет стандартную конструкцию, в которую включен бензобак, магистраль подачи топлива, фильтровальные элементы. Ее простота обеспечивает надежное функционирование ПД10. Силовой агрегат образован цилиндро-поршневой группой и картером. Конструкция картера состоит из двух половин, скрепленных при помощи шпилек. В картере располагаются подшипники коленчатого вала и шестерни, а его верхняя часть переходит в цилиндр с поршнем, внутренняя поверхность которого имеет газораспределительные каналы.

Обогащение топливной смеси для питания установки осуществляется в карбюраторе, с которого она подается в цилиндры через продувочный канал картера. В центральное отверстие цилиндра вкручена свеча зажигания, а в боковом имеется специальный краник, необходимый для подачи бензина.

Этапы запуска трактора МТЗ 80 с пускача

Для полного представления описываем наиболее сложный процесс запуска дизеля трактора от пускового двигателя с использованием ручного троса.

Подготовка трактора

Перед запуском производится стандартный осмотр трактора: креплений корпусов трансмиссии, двигателя и затяжки ходовой, а также узлов всех систем. Для безопасного и успешного запуска производят следующие контрольные проверки и действия:

Уровень жидкости в охлаждающей системе
Уровень масла в картере дизеля
Наличие дизельного топлива в баке
Наличие бензина в бачке питания пускача
Устанавливают трактор на стояночный тормоз

ОЧЕНЬ ВАЖНО ДЛЯ БЕЗОПАСНОСТИ! Переводят рычаг переключения КПП в нейтральное положение или при наличии датчика блокировки пуска в соответствующее положение
Для хорошего старта дизеля рычаг управления подачей топлива переводят на максимальную подачу

Запуск пускового двигателя

Учитывая упрощённую конструкцию глушителя и прямой выход выхлопных газов ПД 10 нужно быть морально готовым, что все действия при пуске вы будете выполнять в условиях грохота работы пускача.

Движением общего рычага управления трансмиссии или отдельного рычага по правую сторону корпуса трансмиссии вводят в зацепление шестерню бендикса с маховиком дизеля
Открывают кран для подачи бензина к карбюратору ПД 10,
Усаживают узел на конце пускового троса в паз проточки и наматывают плотно, с натяжкой на маховик, с учётом того, что коленвал ПД 10 вращается по часовой стрелке. Наматывать трос можно двумя способами непосредственной намоткой троса на маховик или его вращением. Для нейтрализации сопротивления компрессии при намотке троса на маховик открывают декомпрессионный клапан на головке цилиндра пускача.
Если пользовались клапаном — закрывают декомпрессор. Для создания стартового обогащения смеси, под действием разрежения воздуха в камере карбюратора, закрывают воздушную заслонку.
Дополнительно для хорошего старта пускача, нажатием на утопитель диафрагмы карбюратора, принудительно подают порцию бензина в диффузор

Важно, чтобы порция была умеренной без залива свечи.
Затем берут за рукоятку на конце троса двумя руками и на максимальной амплитуде замаха выдёргивают трос, предавая вращательный импульс маховику. При этом запрещается наматывать конец троса на руку и производить частичное выдёргивание. Холодный двигатель, естественно, с первой попытки может не завестись, для старта наматывают трос и повторяют попытку

Если двигатель не завёлся в результате перелива топлива – открывают клапан и производят продувку цилиндра, также вращая маховик с помощью троса.

Холодный двигатель, естественно, с первой попытки может не завестись, для старта наматывают трос и повторяют попытку. Если двигатель не завёлся в результате перелива топлива – открывают клапан и производят продувку цилиндра, также вращая маховик с помощью троса.

Преимущества самодельного пускача

Несмотря на тот факт, что тракторы оборудуют аккумуляторами, которые, как и в обычных автомобилях, способны привести машину в движение, многие пользователи делают свой выбор в пользу установки на трактор пускача. Объясняется это в первую очередь тем, что пускач не подведет при заморозках.

Аккумулятор же может замерзнуть и не обеспечить нужное количество оборотов для прогрева двигателя, а впоследствии очень быстро разрядиться. Пускач же даже при самых сильных заморозках может работать бесперебойно, так как он функционирует совсем по-другому: чем больше водитель трактора крутит пускач, тем быстрее он нагревается.

Еще одним плюсом пускача является его долговечность. Такая техника может прослужить пользователю более 20 лет, даже если это не купленный в магазине агрегат, а самодельный. А вот аккумулятор, возможно, придется поменять не единожды за тот же самый срок.

Узнать, как сделать самодельный пускач, довольно просто. Так как те, кто сделал прибор своими руками, с удовольствием делятся своими наработками в глобальной сети с другими пользователями.

• Текстильные броши своими руками в стиле прованс



• Цвет лаврового листа как сделать



• Яблоко в инскейп как сделать



• Маленький мук своими руками



• Как сделать чтобы сообщения из группы вконтакте приходили в личку

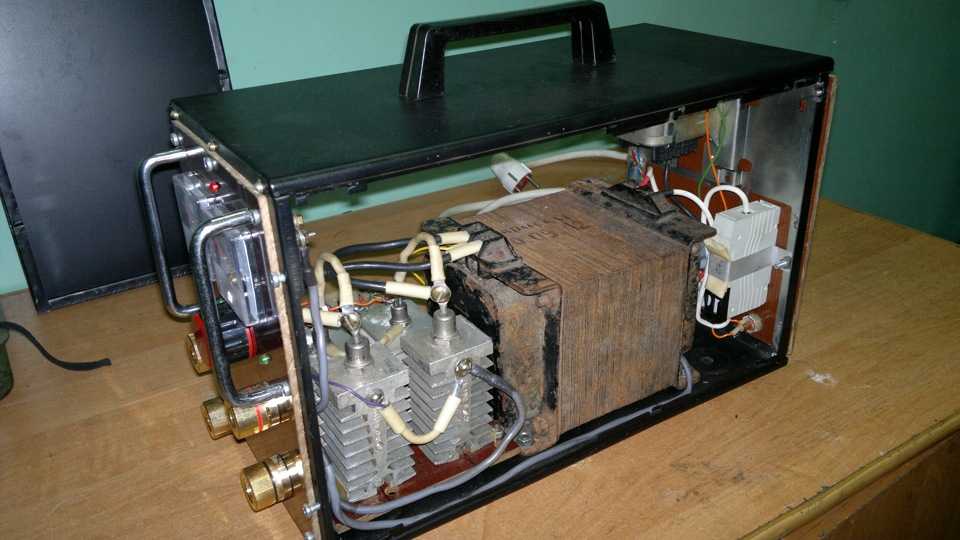

Описание и принцип работы пуско-зарядного устройства

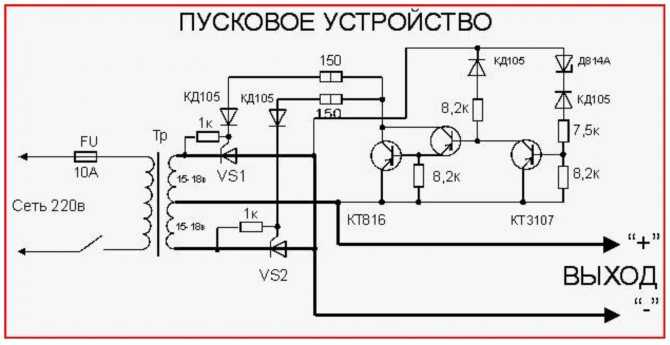

Здесь особо сложного ничего нет. Сетевое U = 220 В подаётся через выключатель на первичную обмотку трансформатора, а на вторичной происходит уменьшение переменного напряжения. Потом оно сглаживается двухполупериодным или мостовым выпрямителем, собранным на мощных диодах. Далее пульсирующее напряжение может быть отфильтровано посредством электролитических конденсаторов. При необходимости около выхода осуществляется увеличение напряжения, что делается с помощью усилителей, в которых основными компонентами являются транзисторы, тиристоры.

Из недостатков описываемого пуско-зарядного устройства можно отметить разве что солидный вес, что обусловлено установкой мощного и, как следствие, габаритного трансформатора. Ниже – схема двухполупериодного пуско-зарядного устройства своими руками:

В этой схеме задействован лабораторный трансформатор ЛАТР. Вместо двух диодов можно использовать и диодный мост типа КЦ405. Схема пуско-зарядного устройства для автомобиля с усилителем:

Как сделать пуско-зарядное устройство своими руками, чтобы оно наверняка заработало? Нужно соблюдать параметры деталей. Мощность указанных на картинке тиристоров – не менее 80 А (если будет использоваться диодный мост, то от 160 А). Диоды на ток – 100–200 А. Транзистор – КТ361 либо КТ 3102 (можно любой другой с такими же параметрами). Мощность используемых резисторов – от 1 Вт.

Собранное своими руками зарядно-пусковое устройство подключается через зажимы-крокодилы к АКБ в соответствии с полярностью. При нормально заряженной батарее с ПЗУ энергия поступать не будет. Если же АКБ не функционирует, тиристорный переход откроется, и зарядный ток пойдёт на батарею и стартер.

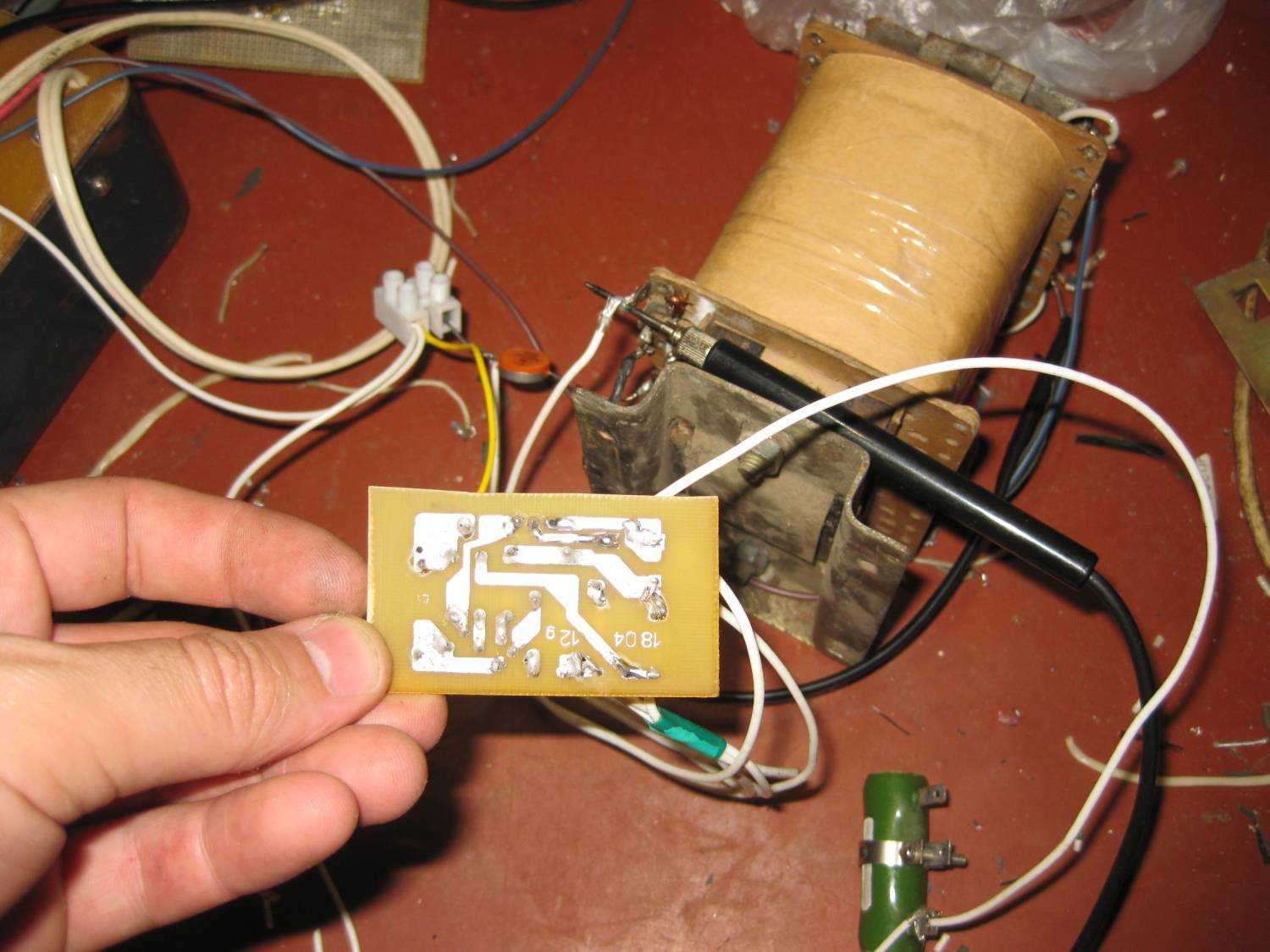

Расчёт обмоток трансформатора

Сначала нужно подобрать магнитопровод, сечение которого должно быть не меньше 37 кв. см. Чтобы рассчитать количество витков в первичной обмотке, необходимо воспользоваться формулами: Т = 30/S, где S – площадь магнитопровода и N = 220*Т, то есть W1 = 220*30/37 = 178 витков. Для обмотки необходимо использовать изолированный провод сечением не менее 2 кв. мм. Формула для вторичной обмотки: W2 = 16*Т = 16*30/37 = 13 витков. Здесь понадобится шина из алюминия площадью 36 кв. мм.

Стоит заметить, что формулы не всегда могут выдавать точное число обмоток (особенно вторичной), поэтому можно применить метод подбора. Намотав первичную обмотку, накрутите несколько витков вторичной и измерьте получившееся напряжение, не обрезая шину. Таким образом нужно добиться на выходе значения 14–16 В.

Дело будет обстоять проще, если у вас имеется ЛАТР – лабораторный трансформатор. От него нужно взять сердечник. Количество витков первичной обмотки – 265–295. Используйте изолированный провод сечением 2 мм. Намотку производите в три слоя. Далее обязательно проверьте значение тока холостого хода (включите мультиметр в разрыв между сетью 220 В и одним из концов обмотки). Прибор должен показывать 210–390 мА. Если показания больше, число витков нужно увеличить, в противном случае, наоборот, уменьшить. Вторичная обмотка разделена на две секции, в каждой из которых 15–18 витков. Здесь понадобится провод сечением 10 кв. мм.

Расчёт выпрямителя

Далее рассмотрены параметры электронных компонентов (помимо указанных выше), применяемых в обеих схемах:

1. Диоды. Максимальный пропускаемый ток не должен быть менее 100 А. Это могут быть В200, Д141, 2Д141, 2Д151 и иные аналогичные детали. Вместо КД105 не возбраняется применять КД209 или даже Д226. Стабилитрон – Д808, 2С182 и т. п.
2. Тиристоры. I = 80 А и более: ТС185, Т15-80, Т15-100, Т161, Т125 и т. п. Если используется вариант выпрямления тока с диодным мостом, тиристоры будут мощнее вдвойне: Т15, Т160, Т250, Т16 и другие, аналогичные.
3. Транзисторы. Здесь важен коэффициент усиления h = 21э. Это КТ361 либо КТ3107 проводимостью n-p-n. Вместо КТ816 подойдёт и КТ814.
4. Резисторы. Желательно, чтобы их мощность была не менее 1 Вт.
5. Выключатель. Должен держать ток от 6 А.

Подбор сечения проводов

Подбирая выходные провода, которые будут присоединяться к аккумулятору, нужно помнить, что их диаметр не может быть меньше такого же параметра вторичной обмотки. Лучше использовать многожильный медный кабель, используемый в сварочных аппаратах, где каждый проводок имеет сечение 2,5 кв. мм. Такую же площадь должен иметь провод, посредством которого самодельный аппарат будет подключаться к сети. Не забудьте приобрести мощные зажимы-крокодилы для подключения к клеммам АКБ. Здесь тоже рекомендуется использовать изделия, применяемы при сварке («масса»).

Обслуживание ПД-10

Как правило, пускач не потребует от владельца много времени для проведения работ по обслуживанию узла

Важно помнить о том, что использование топлива в чистом виде, без предварительной смеси с маслом категорически запрещается, так как это может повлечь повреждение двигателя и последующий выход его из строя

Для того, чтобы заправить двигатель, потребуется в чистой емкости смешать чистый бензин надлежащего качества и моторное масло, строго соблюдая пропорции 15:1. Необходимо использовать при заправке специальную воронку-фильтр, которая позволит избежать попадания крупных и мелких загрязнений во внутренние узлы агрегата.

Схема ПД-10

По мере использования, следует промывать отстойник бачка для топлива, а также своевременно промывать или заменять воздушный фильтр. Рекомендуется делать это каждые 480 часов использования. Поскольку многие проблемы, возникающие с пускачом, связаны с неудовлетворительной чистотой воздушного фильтра, следует его периодически демонтировать и очищать, придерживаясь следующей инструкции:

1. Снять защитный колпачок очистителя воздуха и ограничительный механизм.
2. Снять фильтр.
3. Промыть его в солярке, после чего, смочить маслом.
4. Установить фильтр, ограничительный механизм и колпачок.

С подобной периодичностью следует проверять работоспособность сцепления узла. При эксплуатации, необходимо помнить о том, что время работы пускача не должно быть больше 10 минут, иначе существенно возрастает вероятность его выхода из строя.

Настройка и регулировка

От правильной настройки двигателя, в том числе и ПД 10у, зависят его технические показатели, а также стабильность и эффективность работы. Регулировка устройства осуществляется в несколько этапов, первым из которых принято считать настройку карбюратора.

Для этого, следует установить длину тяги между заслонкой и регулятором, после чего, отрегулировать работу двигателя на низких оборотах. После этого, приступают к регулировке коленвала, что можно сделать с помощью соответствующей пружины. Чем больше она сжата, тем на более высоких оборотах работает двигатель.

Затем, необходимо приступать к настройке системы зажигания, а последним, заключительным этапом, станет настройка механизма, отвечающего за выключение шестеренки привода.

Пример расчёта

1. Работа осуществляется вместе со штатной АКБ.
2. Для запуска нужно подзаряжать АКБ в течение 12 — 25 секунд.
3. Стартер крутится с этим устройством 4 — 6 секунд. Если запустить не получилось, то придётся повторять процедуру заново. Этот процесс оказывает отрицательное воздействие на стартер (значительно нагреваются обмотки) и срок службы АКБ.

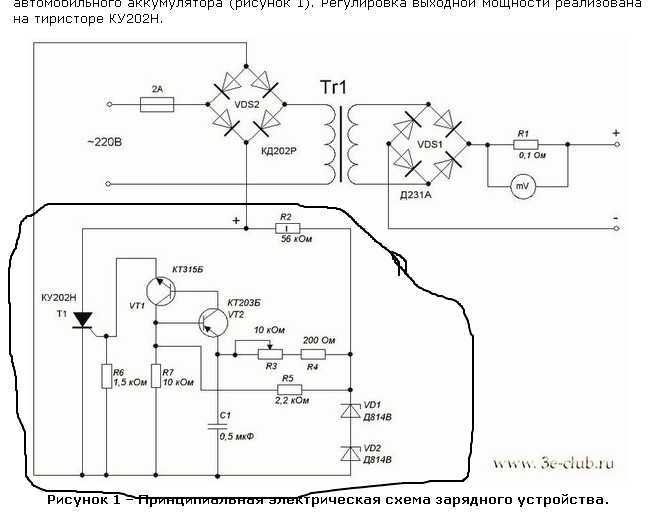

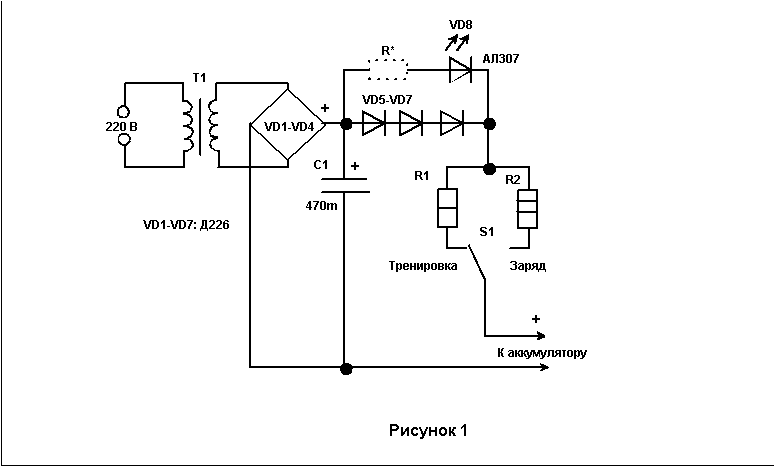

Устройство должно быть намного мощнее (рисунок 1), так как ток трансформатора находится в диапазоне 17 — 22 А. При таком потреблении происходит падение U на 13 — 25 В, следовательно, сетевое U = 200 В, а не 220 В.

Рисунок 2 — Схематическое изображение ПЗУ.

Принципиальная электрическая схема состоит из мощного трансформатора и выпрямителя.

Исходя из новых расчётов для ПЗУ необходим трансформатор, мощность которого составляет около 4 кВт. При такой мощности обеспечивается частота вращения коленвала:

• карбюраторные: 35 — 55 оборотов в минуту;
• дизельные: 75 — 135 об/мин.

Для изготовления понижающего трансформатора желательно использовать тороидальный сердечник от старого мощного электродвигателя большой мощности. Плотность тока в трансформаторных обмотках составляет примерно 4 — 6 А/кв. мм. Площадь сердечника (железняка) рассчитывается по формуле: Sтр = a * b = 20 * 135 = 2 700 кв. мм. Если за основу взят другой магнитопровод, то нужно найти в интернете примеры расчёта трансформатора с этой формой железняка. Для расчёта количества витков:

1. T = 30/Sтр.
2. Для I обмотки: n1 = 220 * T = 220 * 30/27 = 244. Мотается проводом диаметра 2,21 мм.
3. Для II: W2 = W3 = 16 * T = 16 * 30/27 = 18 витков из алюминиевой шины с S = 36 кв. мм.

После намотки трансформатора необходимо включить его и измерить ток холостой работы. Его значение должно быть менее 3,2 А. При намотке нужно равномерно распределять витки по площади каркаса катушки. Если ток холостого хода выше нужного значения, то убирают или доматывают витки на I обмотке

Внимание: II обмотку трогать нельзя, так как это приведёт к снижению коэффициента полезного действия (КПД) трансформатора

ПЗУ должно запускаться на 5 — 10 секунд. Если используются мощные стартеры (свыше 2 кВт), то питание однофазной сети не подойдёт. В этом случае нужно переделать ПЗУ под трёхфазный вариант. Кроме того, возможно применение уже готовых трансформаторов, но они должны быть довольно мощными. Подробный расчёт трёхфазного трансформатора можно найти в справочной литературе или интернете.

Особенности обслуживания пускателя

Механизм функционирует корректно и при правильной эксплуатации не требует дополнительного обслуживания и сложной регулировки. Важный момент: категорически запрещена эксплуатация ПД10 на чистом бензине без добавления моторного масла, поскольку это может привести к серьезным поломкам. Приготовление смеси бензина с маслом осуществляется в соответствии с соотношением 15:1. Для этого подойдет любая чистая канистра соответствующего литража. Для заправки бака используется специальная лейка с фильтровальным элементом.

В период эксплуатации следует следить за состоянием топливного и воздушного фильтров, своевременно их менять, так как от этого зависит корректность функционирования механизма. Порядок очистки воздушного фильтра:

1. Отсоединить ограничительный механизм, после чего снять защиту фильтровального элемента.
2. Удалить фильтр.
3. Очистить, промыть в дизтопливе, после чего немного смочить маслом.
4. Собрать узел в обратной последовательности.

Одним из основных узлов является редуктор пускателя. Суть его обслуживания заключается в обязательной замене смазывающей жидкости после 960 часов эксплуатации, а также пополнении ее уровня после 480 часов работы.

Как самостоятельно изготовить пускач на Т-40

Самодельный пускач на Т-40, безусловно, привлекательная экономия для работников сельскохозяйственной отрасли или тех людей, которые работают на тракторах на собственных приусадебных территориях.

Роль бендикса стартера в этом случае выполняет пружина, которая держит механизм. Так, при сцеплении с маховиком эта пружина сжимается, а когда зацепление прекращается, деталь разжимается

Важно помнить, что перед заведением пускача необходимо включить компрессор трактора

Для конструирования самодельного пускача используются также цепи от мопедов. При этом подача топлива в пускач остается такой же, как и в ПД-8: дизель попадает в пускач самотеком.

Пусковой двигатель ПД 10 (пускач трактора МТЗ 82). Устройство и ремонт

» Двигатель Д-240 » Пусковой двигатель ПД 10 (пускач трактора МТЗ 82). Устройство и ремонт

Надежный и быстрый запуск двигателя — основное требование от системы пуска. Основной компонент данной системы трактора МТЗ 82 — пусковой двигатель ПД 10. Двигатель Д 240 оснащается двумя типами пусковых устройств: карбюраторный бензиновый пускач ПД-10УД мощностью 10 л. с. (7,35 кВт) включающий одноступенчатый редуктор и электрический стартер СТ-212А с электрофакельным подогревателем. Пусковые устройства обоих типов управляются дистанционно из кабины тракториста.

Устройство пускового двигателя ПД 10

К основным комплектующим пускача относятся: система питания, кривошипно-шатунный механизм, редуктор, остов, регулятор, система зажигания, а также индивидуальная система запуска при помощи электрического стартера.

Пускач ПД-10: устройство

Рассмотрим простой карбюраторный двигатель ПД-10У. Такие ставят на дизельные двигатели Д-240Л, Д-50Л и Д-65, СМД-60 и СМД-14, А-01М и А-14 которые используют на тракторах МТЗ-80/85 и ЮМЗ. ПД-10У устроен с кривошипно-камерной продувкой, задействует только один цилиндр, который работает в двухтактном цикле на бензине.

Из двух половин чугунного картера состоит основа пускового двигателя. К этому картеру при помощи четырех шпилек крепят цилиндр, спереди которого размещен карбюратор, а на задней стенке — глушитель ПД-10У.

Чугунная головка закрывает цилиндр сверху. В её центре находится отверстие, в котором находится электрическая зажигательная свеча, а в другом отверстии под наклоном размещен краник. Через него продувается цилиндр и заливается бензин. Теперь об устройстве основной части рассматриваемого пускового двигателя. На передней стенке картера размещены магнето и регулятор. На внутренней стороне находится коленчатый вал, закрепленный шариковыми и роликовыми подшипниками.

Пускач МТЗ-80: устройство, принцип работы

Пусковой двигатель ПД-10: устройство, схемы и принцип работы. Необходимая информация для ремонта пуcкача МТЗ-80. Место расположения пускового двигателя в тракторе МТЗ-80/82.

Для всех дизельных моторов ММЗ (Минского моторного завода), производящего трактора марки МТЗ — 80, 82 и их модификации, предусмотрена установка одного типа пускового устройства — ПД — 10 (пусковой двигатель), состоящего из редуктора и самого одноцилиндрового двигателя.

В простонародье и в среде мотористов этот небольшой моторчик именуется незатейливо — «пускач», хотя завести без него трактор достаточно проблематично.

ПД — 10 — это небольшой стартовый, двухтактный двигатель с карбюратором, развивающий мощность до 10 лошадиных сил и устанавливаемый к модифицированным дизельным агрегатам Д-240Л или Д-243Л, оснащённый центробежным регулятором, работающим в одном режиме.

Этот регулятор соединяется посредством рычага с дроссельной заслонкой карбюратора и в автоматическом режиме производит её открытие/закрытие, а также стабильную частоту вращения коленвала.

Регулировка зазора между контактами прерывателя

При помощи специального щупа осуществляется проверка зазора между контактами прерывателя, проворачивая при этом коленвал пускача за маховик до момента наибольшего расхождения контактов. Для регулировки зазора необходимо отпустить винт крепления контактной стойки и повернуть стойку отверстий, вставленную в прорезь эксцентрика.

Каждые два года эксплуатации рекомендуется менять смазку в подшипниках магнето, для чего сначала необходимо разобрать магнето и удалить остатки старой смазки. После промойте сепараторы подшипников в бензине и насухо протрите их и наружные кольца чистой тряпкой.

После сборки магнето необходимо протестировать на стенде. Также допускается следующий вариант проверки магнето. Подключите высоковольтный провод к выходу высокого напряжения и держа другой конец провода на расстоянии 5-7 миллиметров от корпуса магнето, резко поверните ротор вправо, при этом правильно собранное и отрегулированное магнето должно образовать искровой разряд.

Классификация пуско-зарядных устройств

Несмотря на похожие функции по запуску ДВС, ПЗУ бывают нескольких видов по исполнению и механизму.

Виды ПЗУ:

• трансформаторные;
• аккумуляторные;
• конденсаторные;
• импульсные.

Существуют также и заводские модели, среди которых нужно выбрать ПЗУ, запускающиеся без аккумулятора и работающего стабильно даже при сильном морозе.

На выходе каждого из них получается ток определённого значения и напряжение (U) 12 или 24 В (зависит от модели устройства).

Наиболее популярны трансформаторные ПЗУ, благодаря своей надёжности и ремонтоспособности. Однако и среди других видов есть достойные модели.

Трансформаторный тип

Принцип работы трансформаторных ПЗУ очень прост. Трансформатор преобразует сетевое U в пониженное переменное, которое выпрямляется диодным мостом. После диодного моста постоянный ток с пульсирующими амплитудными составляющими сглаживается конденсаторным фильтром. После фильтра происходит увеличение номинала тока при помощи различного рода усилителей, выполненных на транзисторах, тиристорах и других элементах. Основными преимуществами ПЗУ трансформаторного типа являются следующие:

• надёжность;
• высокая мощность;
• запуск авто в случае, если аккумулятор является «мёртвым»;
• простое устройство;
• регулирование значений U и силы тока (I).

Недостатками являются его габариты и вес. Если нет возможности купить, то нужно собрать пуско-зарядное устройство для автомобиля своими руками. Трансформаторный тип имеет достаточно простое устройство (схема 1).

Схема 1 — Самодельное пусковое устройство для автомобиля.

Для изготовления пуско-зарядного устройства своими руками, схема которого включает в себя трансформатор и выпрямитель, нужно найти радиодетали или приобрести в специализированном магазине. Основные требования к трансформатору:

• мощность (P): 1,3−1,6 кВт;
• U = 12−24 В (зависит от транспортного средства);
• ток II обмотки: 100−200 А (стартер при вращении коленвала потребляет около 100 А);
• площадь (S) магнитопровода: 37 кв. см;
• диаметры провода I и II обмоток: 2 и 10 кв. мм;
• количество витков II обмотки подбирается при расчете.

Диоды подбираются согласно справочной литературе. Они должны быть рассчитаны на большой I и обратное U > 50 В (Д161-Д250).

Если нет возможности найти мощный трансформатор, то схему простого пуско-зарядного автомобильного устройства придется усложнить добавлением каскада усилителя на тиристоре и транзисторах (схема 2).

Схема 2 — Пуско-зарядное своими руками с усилителем мощности.

Принцип работы ПЗУ с усилителем достаточно прост. Его нужно подсоединить к клеммам аккумулятора. Если заряд АКБ нормальный, то U не поступает с ПЗУ. Однако если АКБ разряжен, то открывается переход тиристора и электрооборудование питается от ПЗУ. Если U увеличивается до 12/24 В, то тиристоры закрываются (устройство отключается). Существует два вида тиристорных трансформаторных ПЗУ:

• двуполупериодная;
• мостовая.

При двуполупериодной схеме изготовления нужно выбирать тиристор около 80 А, а при мостовой от 160 и выше. Диоды нужно выбирать с учётом тока от 100 до 200 А. Транзистор КТ3107 возможно заменить на КТ361 или другой аналог с такими же характеристиками (можно и мощнее). Резисторы, находящиеся в управляющей цепи тиристора, должны быть мощностью не менее 1 Вт.

Бустеры и конденсаторные

ПЗУ аккумуляторного типа называются бустерами и представляют переносные АКБ, работающие по принципу блока переносного зарядного устройства. Они бывают бытовыми и профессиональными. Основное отличие в количестве встроенных элементов питания. Бытовые имеют ёмкость, достаточную для запуска авто с севшим аккумулятором. Им можно запитать только одну единицу техники. Профессиональные обладают большой ёмкостью и служат для запуска не одного авто, а нескольких.

Конденсаторные имеют очень сложную схему исполнения, и, следовательно, их невыгодно делать самостоятельно. Основная часть схемы является конденсаторным блоком. Стоят такие модели дорого, но являются портативным ПЗУ, способными запустить стартер даже со «сдохшим» аккумулятором. Частое использование приводит к очень быстрому износу аккумулятора, если он новый. Наибольшую популярность среди всех моделей получили Berkut (рисунок 1) с пусковыми токами 300, 360, 820 А. Принцип работы устройства заключается в быстрой разрядке конденсаторного блока и этого времени хватает для запуска ДВС.

Если сравнивать аккумуляторное и конденсаторное ПЗУ, то нужно учитывать особенности использования в конкретной ситуации. Например, при поездках по городу подойдёт аккумуляторный тип. В том случае, если происходят дальние поездки, то следует выбирать автономный тип ПЗУ, а именно конденсаторный.
