Почему буксует сцепление на юмз 6

Оснащение модели

ЮМЗ-6 относится к категории специализированных транспортных средств с тяговым классом 1,4. Это делает данную технику довольно востребованной в разных сферах народного хозяйства. Большая популярность модели объясняется и другими техническими особенностями или оснащениями:

Общее устройство и схема работы гидравлической навесной системы тракторов ЮМЗ

гидросистема раздельно-агрегатного типа;
пневматическая система;
электрооборудование 12 В;
возможность установки навесного оборудования в задней части спецтехники.

Удобство рулевого управления трактором обеспечивается наличием гидроусилителя. Поворот передних колес возможен благодаря трапеции через продольную тягу. Тормозная система пневматическая, управляется от педали. Она относится к дисковому или колодочному типу. Для активации стояночного режима необходимо задействовать специальный рычаг, который фиксируется в данном положении при помощи храповика.

4.Система навесного оборудования трактора ЮМЗ-6

Трактора серии ЮМЗ-6 предназначены для работы с разнообразным навесным, полунавесным и прицепным оборудованием. Номенклатура указанных устройств отличается многообразием, их общее количество составляет спецификацию из 258 позиций.

Трактор может агрегатироваться с механизмами следующих видов:

Сельскохозяйственные орудия: плуги, бороны, культиваторы, сеялки и многое другое.
Оборудование общего назначения: сварочные аппараты, компрессоры.
Прицепы и полуприцеп перевозки разных типов грузов, в том числе и емкости.

Для установки вышеуказанного оборудования предусмотрен механизм навески, прикрепленный к кронштейнам задней стенки КПП. Упомянутая система состоит из четырех звеньев с тремя шарнирными точками крепления оборудования. Механизм гидрофицирован, что обеспечивает возможность перемещения оси подвеса по вертикали на 750 мм вверх и вниз. Система навесного оборудования оснащена следующими устройствами:

Механизмом, фиксирующим приспособление в транспортном положении.
Прибором тягово-сцепным модели СА-1 с пультом управления, установленным в кабине.
Вал отбора мощности имеет защитный кожух.

В задней части также расположены устройства, обеспечивающие подключение гидравлических, пневматических и электрических систем навесного или прицепного оборудования к бортовым сетям. Навесной механизм позволяет оператору самостоятельно установить и подключить любое из названных выше устройств и задействовать его. Это обстоятельство позволяет значительно увеличить производительность труда и отказаться от услуг подсобных рабочих.

Знакомимся с новыми моделями ЮМЗ

Конечно же, со временем модельный ряд тракторов пополнился новыми вариантами с улучшенными характеристиками.

Трактор ЮМЗ 8040

Агрегат является универсальным приспособлением для работы в самых разных сферах. Оснащен специальной передней осью арочного типа.

Технические характеристики:

Тяговый класс – 1,4;
Колесная формула – 4х2;
Мощность – 80 л. с.;
Грузоподъемность – 2500 кг;
Запуск осуществляется с помощью электростартера;
Частота вращения коленвала – 2200 об/мин;
Тормоза – сухие, дисковые;
Масса – 4103 кг.

Трактор считается более современным и мощным, ведь он оснащен 9-тискоростной коробкой передач и особой системой, позволяющей автоматически регулировать глубину обработки почвы.

Трактор ЮМЗ 8244

Особенностью устройства является использование итальянской передней оси балочного типа. Усилены трансмиссия и механизм системы гидронавесного плана.

Технические характеристики:

Масса эксплуатационная (с балластом) – 4535 кг;
Вид запуска – элетростартерный;
Колесная база – 4х4;
Тип аккумулятора – 2 батареи 6СТ-90А;
Рабочий объем цилиндров – 4,75;
Коробка передач – механическая;
Задние колеса – 15,5R38;
Вид кабины – жесткий с отоплением.

Немаловажным преимуществом абсолютно всех моделей ЮМЗ является возможность монтажа дополнительного оборудования, позволяющего трактору выполнять задачи землеройной машины, погрузчика, экскаватора, снегоочистителя и бульдозера.

Газораспределительный механизм Д-245

Требования к деталям газораспределительного механизма ЗИЛ-5301

Механизм газораспределения состоит из распределительного вала, впускных и выпускных клапанов, а также деталей их установки и привода: толкателей, штанг, коромысел, регулировочных винтов с гайками, тарелок с сухарями, пружин, стоек и оси коромысел

Толкатели — стальные, имеют сферические донышки.

В результате того, что кулачки распределительного вала изготовлены с небольшим наклоном, толкатели в процессе работы совершают вращательное движение.

Штанги толкателей изготовлены из стального прутка. Сферическая часть, входящая внутрь толкателя, и чашка штанги закалены.

Коромысла клапанов — стальные, качаются на оси, установленной на четырех стойках. Крайние стойки — повышенной жесткости.

Ось коромысел — полая; имеет восемь радиальных отверстий для смазки коромысел. Перемещение коромысел вдоль оси ограничивается распорными пружинами.

Впускные и выпускные клапаны изготовлены из жаропрочной стали. Они перемещаются в направляющих втулках, запрессованных в головку цилиндров.

Каждый клапан закрывается под действием двух пружин наружной и внутренней, которые воздействуют на клапан через тарелку и сухари.

Уплотнительные манжеты, установленные на направляющих втулках клапанов, исключают попадание масла в цилиндры дизеля через зазоры между стержнями клапанов и направляющими втулками.

Рабочие поверхности опорных шеек и кулачков распределительного вала должны быть чистыми, без забоин и рисок.

Высота кулачков распределительного вала должна быть равна 41,32 ± 0,05 мм.

Поверхности кулачков должны быть обработаны на конус (рис. 2). Большее основание конуса должно быть со стороны зубчатого колеса распределительного вала.

Диаметры шеек распределительного вала должны быть не менее 49,88 мм (для нового вала — 50-0,050 мм).

Некруглость и допуск профиля продольного сечения каждой шейки распределительного вала — 0,01 мм.

Масляные каналы распределительного вала должны быть чистыми, без следов смолистых отложений. Каналы должны быть тщательно промыты и продуты сжатым воздухом.

Шестерня должна быть напрессована на распределительный вал до упора. Болт крепления шестерни к распределительному валу должен быть затянут моментом 110…160 Нм.

Зазор между торцом шейки собранного распределительного вала и упорным фланцем (осевой люфт вала) допускается в пределах 0,3…1,04 мм (см. рис. 2).

Втулка должна быть запрессована в промежуточную шестерню заподлицо с торцами. Поверхности торцов шестерни и втулки должны быть чистыми, без вмятин. Шероховатость обработанных поверхностей — Ra≤2,5 мкм.

Внутренняя поверхность втулки промежуточной шестерни должна быть чистой, без рисок и задиров. Шероховатость обработанной поверхности — Ra≤2,5 мкм.

Некруглость и допуск профиля продольного сечения внутренней поверхности втулки промежуточной шестерни — 0,008мм.

Шлицевой фланец шестерни привода топливного насоса должен свободно, без заеданий, заходить в шлицы втулки валика насоса.

Заменяемую втулку шестерни привода топливного насоса следует запрессовывать со стороны короткой ступицы до упора втулки в торец ступицы шестерни.

При регулировке зазора между торцом регулировочного болта и поверхностью планки регулировочный болт следует завернуть до упора в планку, затем отвернуть на ⅓. ½ оборота и законтрить гайкой.

Монтажные сопряжения газораспределительного механизма

Параметры деталей распределительного механизма

Источник

Общее устройство экскаватора

Экскаватор собран на основе МТЗ-82 — трактора, более известного как «Белорус». А это означает, что в качестве ходовой части используется пневмоколесное шасси.

Стандартный остов трактора дополнительно усилили установкой обвязочной рамы, которая, помимо того, что воспринимает на себя нагрузки, возникающие во время работ, служит еще и базой для монтажа сменного оборудования. На ней смонтирована опорно-поворотная колонка с осью, имеющей жесткое крепление с обвязкой, а также гидроцилиндры, при помощи которых осуществляется ее вращение.

Во время проведения рабочих операций устойчивость машины обеспечивают выдвижные опоры (аутригеры).

На переднюю часть рамы крепится бульдозерный отвал или погрузочная оснастка.

Органы управления движением трактора, а также бульдозерным отвалом и экскаваторным оборудованием разнесены и установлены в передней и задней частях кабины водителя.

Так почему же сцепление трактора выходит из строя?

Трактор типа МТЗ — универсальная машина. А поэтому обладает большим количеством разнообразных надстроек. Самые распространенные из них — фронтальный погрузчик и экскаваторная навеска.

Причина №1 — динамические нагрузки от использовании фронтальной навески трактора МТЗ

При правильной эксплуатации фронтальная навееска проблем для агрегатов трактора не представляет. Например, если передняя навеска используется для подъема и перемещения груза. Однако не стоит перегружать ковш, необходимо соблюдать рекомендованную грузоподъемность,например, погрузка «под завязку» мокрого, слежавшегося снега или щебня обычным коммунальным ковшом ведет к перегрузу.

В современных реалиях чаще всего передний фронтальный погрузчик используют для очистки дорог, территории от снега. При этом через фронтальную навеску на корзину сцепления передается вся ударная нагрузка от неровностей почвы, дороги.

Знайте — трактор МТЗ, оснащенный передней навеской не может заменить полноценный автогрейдер.

Резкие переключения скоростей, очистка территории на повышенных передачах, резкая смена направления движения трактора с фронтальной навеской — все это приводит к поломке сцепления. Косвенно это можно определить по болтам крепления навески к трактору — при неправильной эксплуатации они деформируются.

Причина №2 — превышении нагрузок при работе экскаваторной навеской трактора ЮМЗ

Опять же повторюсь, при правильных нагрузках поломок у трактора не возникает. Но если превышать усилие копания, неверно выбрать категорию грунта, не учитывать грузовой момент стрелы экскаватора (как любой грузоподъемный механизм стрела экскаватора обладает грузовым моментом — чем больше вылет, тем меньше должна быть нагрузка на стрелу) — то поломок не избежать.

Причина №3 — неправильная работа оператора- тракториста

недопускается работа на тракторе при «полувыжатом» сцеплении
недопускаются резкие переключения КПП, работа на больших скоростях

Модификации

Базовая модель первого образца выпускалась в вариантах ЮМЗ-6Л и 6М, которые отличались системой запуска двигателя. Ранние машины легко узнать по закругленной форме кожуха радиатора.

В 1978 году была проведена модернизация базовой модели. Машины стали оснащаться рулевой колонкой с возможностью регулировки длины рулевого вала и угла наклона. Изменениям подверглась панель приборов. Внешне машины отличаются прямоугольной решеткой радиатора. Параметры машин 6АЛ и 6АМ идентичны, кроме системы запуска двигателя.

Версия ЮМЗ-6КЛ представляет собой промышленный вариант трактора. На кормовой части машины демонтирована навесная система. На подрамнике и задней части коробки скоростей установлены точки крепления отвала и стрелы экскаватора. На тракторе использовалась модернизированная кабина, обеспечивавшая улучшенный обзор. Кроме варианта КЛ, выпускалась версия КМ, отличающаяся методом запуска двигателя. После прекращения производства машин модели 6А модификация 6КЛ/КМ стала базовой моделью.

В 1978 году стартовал выпуск версии ЮМЗ-6АКЛ. Отличием трактора стала гидравлическая система с доработанными механизмами распределения потоков. Вариант ЮМЗ-6АКМ отличается типом стартера.

Кроме основных модификаций, встречается много индивидуальных версий, полученных в результате самостоятельного тюнинга трактора. На машинах устанавливаются передние мосты от других моделей, доработанные кабины, дополнительное навесное управление.

Чем может комплектоваться

Характеристики трактора позволяют устанавливать различное навесное оборудование с гидравлическим и механическим приводом. Система навесного оборудования и гидравлика допускают раздельное управление передней и задней навеской. Владельцы машин проводят тюнинг ЮМЗ-6, который заключается в установке дополнительного оборудования, позаимствованного от других тракторов.

бульдозерный нож;
экскаваторная стрела;
грейфер;
сельскохозяйственное оборудование;
поливальная установка;
цилиндрическая дорожная щетка;
прицепное оборудование.

Регулировка сцепления ЮМЗ

Сельскохозяйственный трактор ЮМЗ-6 был создан на базе знаменитого белорусского трактора МТЗ-5. Выпускался на Южном машиностроительном заводе (Украина, г. Днепр) с 1958 года. Конструкция оказалась настолько удачной, что в 1974 г.

документация была выкуплена шведским автоконцерном, который выполнил основательную модернизацию модели и выпустил Volvo BM-700. Сегодня эта старая, но надёжная модель продолжает использоваться, поэтому регулировка сцепления ЮМЗ 6 по-прежнему актуальна.

Выполнить ее можно своими руками — в этом одно из главных достоинств техники, выпускаемой на постсоветском пространстве. Все необходимые детали и расходные материалы имеются в продаже.

Конструкция устройства сцепления

Механизм работает по тому же принципу, что и в других тракторах. В основе конструкции — корзина сцепления ЮМЗ, состоящая из двух отсеков. В первом располагаются муфта сцепления и механизм ее выключения. Во втором, заднем — соединительная муфта и привод ВОМ (вала отбора мощности), что обеспечивает соединение с КПП и задним мостом.

Муфта состоит из нажимных и опорного дисков. Опорный диск зафиксирован на трёх ведущих пальцах маховика мотора шестью болтами. Маховик сообщает муфте постоянное вращение. С КПП и ВОМ она сообщается посредством валов и шлицевых соединений. Вал муфты привода ВОМ — полый, изготовлен как одно целое с ведущей шестерней редуктора ВОМ. Вал главной муфты расположен внутри вала на двух игольчатых подшипниках.

Нажимных дисков шесть штук. Они зафиксированы пружинами, которые надеты на тяги. Когда тракторист выжимает педаль сцепления, они освобождают ведомый диск сцепления ЮМЗ 6. В результате останавливается передача вращения на вал. Трактор прекращает движение, при этом подача крутящего момента на ВОМ продолжается, что позволяет навесному оборудованию продолжать работать. Смещение нажимных дисков ограничено тремя болтами, ввинченными в кожух сцепления. После того как крайний диск упрется в эти болты, ведомый диск освободится, и вращение на ВОМ перестанет передаваться.

При покупке запчастей важно учитывать год выпуска трактора. На последних моделях ЮМЗ установлен диск сцепления на шариках, что уменьшает трение, снижает вероятность перегрева ступицы, а также обеспечивает диску лучший баланс

При ремонте узла, требующего замены диска, рекомендуется устанавливать именно этот вариант детали, это поможет избежать частых ремонтов в будущем.

Также с годами трактор получил двухскоростной ВОМ с переключателем и гидроусилитель сцепления. Это существенно облегчило управление трактором, но несколько увеличило расходы на заправку системы и заботы по обслуживанию.

Технические характеристики

Технические характеристики трактора ЮМЗ-6:

Характеристики	Показатели	Ед. измерения
Тип двигателя	Д-65 или Д-242-71
Скорость движения вперед рабочая (максимум)	11,1	км/ч
Скорость движения вперед транспортная (максимум)	24,5	км/ч
Скорость движения назад (максимум)	5,7	км/ч
Радиус поворота	5	м
Для двигателя Д-65:
— мощность двигателя	45,6	кВт
— частота вращения (номинальная)	1750	об/мин
— крутящий момент (максимум)	270	Н*м
— диаметр цилиндра	11	см
— ход поршня	13	см
— расход топлива	245	г/кВт*ч
— рабочий объем	4,94	л
Для двигателя Д-242-71:
— мощность двигателя	46	кВт
— частота вращения	1800	об/мин
— крутящий момент (максимум)	241	Н*м
— диаметр цилиндра	11	см
— ход поршня	12,5	см
— расход топлива	226	г/кВт*ч
— рабочий объем	4,75	л
Общие характеристики:
— число цилиндров двигателя	4	шт.
— объем бака для горючего	90	л
— скорость движения вперед рабочая (максимум)	11,1	км/ч
— скорость движения вперед транспортная (максимум)	24,5	км/ч
— скорость движения назад (максимум)	5,7	км/ч
— радиус поворота	5	м
— размер передней колеи	1,36-1,86	м
— размер задней колеи	1,4-1,8	м
— колесная база	2,45	м
— просвет (под передним мостом)	0,45	м
— просвет (под задним мостом)	0,645	м
— вес (эксплуатационный, с дополнительными грузами)	3,895	т
— масса трактора	2,895	т
— вес (конструкционный, с рабочим оборудованием)	3,35	т
— допускаемый вес прицепа	6	т
— ширина	1,884	м
— высота (по кабине)	2,66	м
— высота (по глушителю)	2,86	м
— длина (с навесной системой)	4,14	м
— длина (без навесной системы)	3,69	м

Устройство и технические характеристики

Трактор ЮМЗ-6 по техническим характеристикам относится к категории машин тягового класса 1,4 т. Конструкция трактора классическая, передний мост и двигатель установлены на полураме, жестко закрепленной на картере сцепления и коробки передач. Картер коробки является частью силовой конструкции машины. В устройстве трактора ЮМЗ-6 применена 2-поточная муфта сцепления, позволяющая обеспечивать отдельное управление валом привода навесного оборудования.

Снаряженный трактор ЮМЗ-6А весит от 3,4 до 3,9 тонн. Масса машины зависит от модификации, перечня навесного оборудования и типа силового агрегата. Для изменения развесовки применяется установка дополнительных грузов.

Двигатель

На тракторе устанавливались 2 типа дизельных двигателей:

60-сильный ЮМЗ Д-65 с рабочим объемом 4940 см³;
62-сильный Д-242 с рабочим объемом 4750 см³.

Оба мотора 4-цилиндровые, оснащены жидкостным охлаждением. Система смазки принудительная, запас масла и насос расположены в картере двигателя. Двигатели не имеют турбокомпрессора, для впрыска топлива применяется механический насос с центробежным регулятором.

Расход топлива ЮМЗ-6 зависит от состояния дозирующей аппаратуры и характера выполняемых работ. Заводское значение потребления в час составляет на холостом ходу 5,6 л. Трактор «петушок» (с экскаваторной стрелой) расходует до 14,4 л дизельного топлива в час.

Для запуска силовой установки применяется бензиновый мотор ПД-10 или электрический стартер. Мощность двигателя ПД-10 составляет 10 л.с. Тип запуска отражается в описании модификации — Л (бензиновый стартер) или М (электрический). Ремонт двигателя не требует специального оборудования и оснастки и может производиться в авторемонтных мастерских.

Трансмиссия

На тракторе применяется механическая 5-скоростная коробка передач. Для передачи крутящего момента на КПП ЮМЗ используется 1-дисковое сцепление. Управление коробкой и сцеплением выполняется из кабины оператора. Рядом с рычагом размещена схема переключения передач, облегчающая работу оператора.

Включение блокировки выполняется нажатием на педаль, при отпускании педали дифференциал возвращается в исходное состояние.

Машины ЮМЗ с передним ведущим мостом собираются владельцами с использованием элементов от колесных тракторов Т-40. От Т-40 используется передний мост, раздаточный редуктор и карданная передача. Привод 4х4 реализуется от шестерни 2 передачи, установленной на вторичном валу коробки передач. Включение ПВМ (переднего ведущего моста) выполняется отдельным рычагом.

Ходовая часть

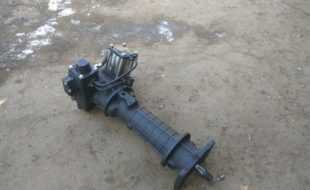

На тракторе установлена передняя балка качающегося типа. На концах балки смонтированы выдвижные элементы, используемые для регулировки колеи. На балке размещены органы управления передними колесами. Рулевое управление ЮМЗ-6 ранних выпусков механической схемы. Поздняя версия трактора оснащена рулевым управлением с гидравлическим усилителем.

Задние колеса установлены на картере коробки передач без подвески. Регулировка колеи выполняется перемещением ступицы по шлицам полуосей. Давление в шинах заднего моста пониженное. Благодаря этому улучшается проходимость машины, а также снижаются вибрации, передаваемые на трактор.

Гидравлика

На машине применена раздельная гидросистема, позволяющая управлять несколькими агрегатами одновременно. Характеристики трактора позволяют использовать различное сельскохозяйственное и промышленное оборудование. Источником давления является шестеренный насос, расположенный на двигателе. Насос обладает производительностью в пределах 44-49 л/мин при давлении 20 МПа.

Тракторы МТЗ-80, 82, МТЗ-1221, 320, ЮМЗ, Т-40, Т-25, Т-150К. Запчасти, регулировки, техобслуживание и ремонт.

Устройство сцепления трактора ЮМЗ Сцепление трактора ЮМЗ — двухпоточное (главное и ВОМ). Два ведомых диска с фрикционными накладками различаются размерами ступиц. Сцепление ЮМЗ имеет ведомый диск 10 (рис. 1), который надет на шлицы вала 6, пропущенного сквозь трубчатый вал 18 и передающего вращение коробке передач, а ведомый диск 12 сцепления ВОМ — на шлицах трубчатого вала 18.

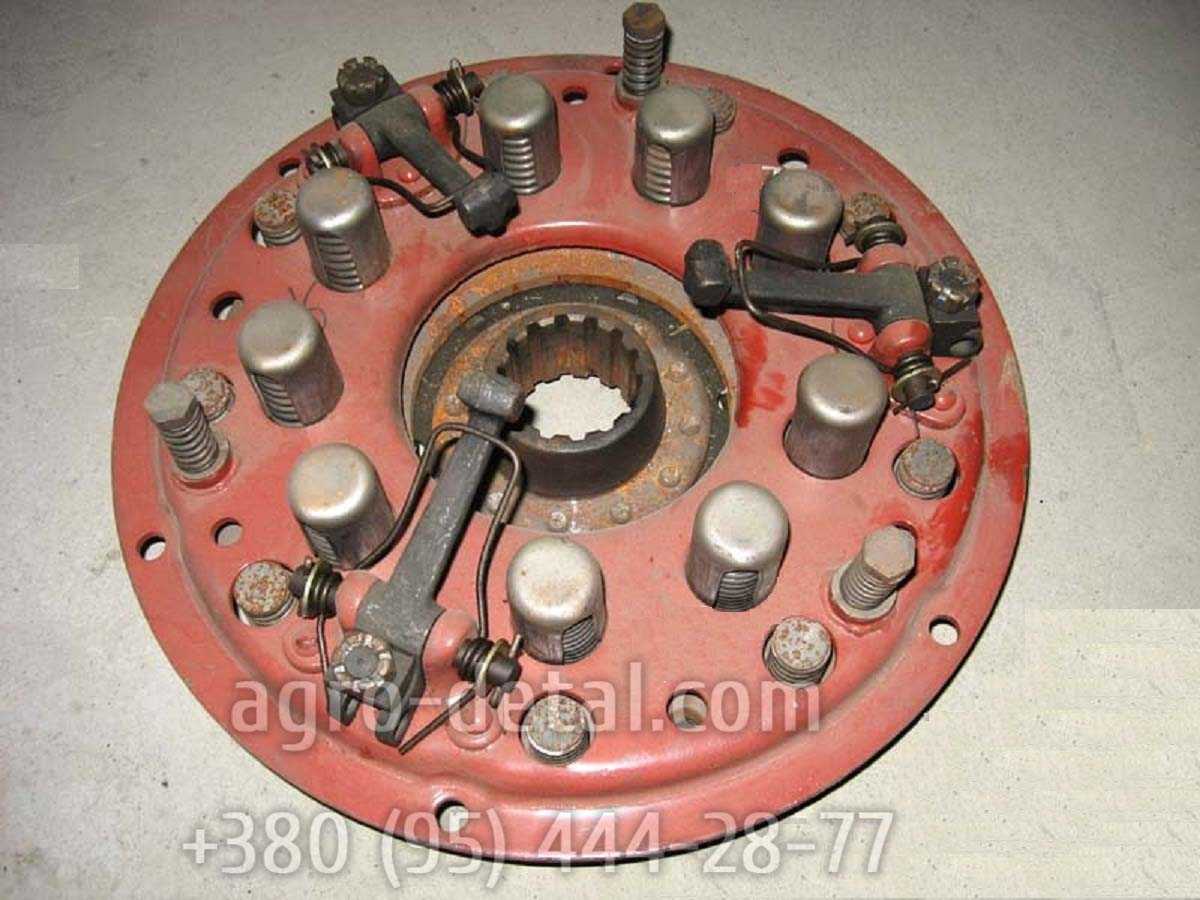

Рис. 1. Сцепление ЮМЗ-6 (ведомый диск привода ВОМ)

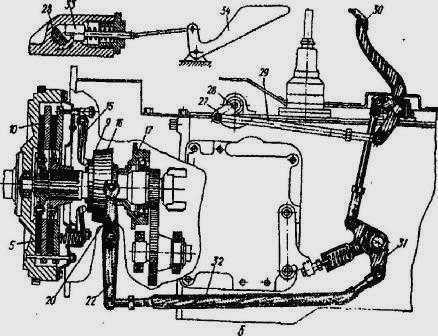

Рис.2. Устройство сцепления трактора ЮМЗ (механизм управления)

Регулировка сцепления ЮМЗ

Регулировка сцепления трактора ЮМЗ-6 включает в себя следующие действия:

Регулировку сцепления ЮМЗ ведут в такой последовательности:

Эту регулировку сцепления ЮМЗ выполняют в такой последовательности:

Сцепление трактора ЮМЗ-6 КЛ, ЮМЗ-80/82

Рис. 3. Сцепление тракторов ЮМЗ-6 КЛ, ЮМЗ-6 КМ и ЮМЗ-80, ЮМЗ-82

Регулировка сцепления трактора ЮМЗ-6 КЛ, ЮМЗ-6 КМ

Рис. 4. Управление сцеплением тракторов ЮМЗ

а — трактор ЮМЗ-6 КЛ, ЮМЗ-6 КМ

б — трактор ЮМЗ-80, ЮМЗ-82

Регулировка отжимных рычагов сцепления ЮМЗ-6 КЛ, ЮМЗ-6 КМ

Регулировка механизма управления сцеплением ЮМЗ-6 КЛ, ЮМЗ-6 КМ

В случае ремонта или замены деталей механизма управления сцепления ЮМЗ-6 отрегулировать его необходимо в такой последовательности:

Регулировка предохранительного клапана гидроусилителя механизма управления сцеплением ЮМЗ-6 КЛ, ЮМЗ-6 КМ

В случае разборки-сборки или появления признаков нарушения в работе предохранительного клапана необходимо проверить давление и отрегулировать клапан в такой последовательности:

Регулировка механизма блокировки сцепления ЮМЗ

При затруднении переключения передач необходимо отрегулировать механизм блокировки ЮМЗ в такой последовательности:

Регулировка сцепления ЮМЗ-80, ЮМЗ-82

Установить зазор между упорной втулкой выжимного подшипника и предохранительным кольцом отжимных рычагов, равным 4+0,5 мм, для чего необходимо:

Регулировка привода механизма блокировки переключения передач ЮМЗ:

Запустить двигатель и проверить работу привода. Отрегулированный механизм блокировки передач должен обеспечивать разблокировку валиков синхронизированной коробки передач при ходе педали до упора в фиксатор 3.

_______________________________________________________________________________________________

Заключение

Работы по ремонту и регулировке сцепления требуют базовых знаний механики, но при минимальном опыте выполнимы своими руками. Избежать частых ремонтов поможет соблюдение рекомендуемой нагрузки и своевременная замена расходных материалов. Если механизм настолько изношен, что требуется замена сцепления, все необходимые детали и комплектующие можно купить, не отходя от монитора. После замены обязательно проводится регулировка.
