Как снять подушки и узлы системы безопасности автомобиля нива шевроле

Рулевой редуктор Нива

Регулировка рулевого редуктора и причины, способствующие появлению необходимости в регулировке рулевой колонки на автомобилях семейства Нива (2121, 2131, 21213, 21214, Шевроле и прочего многообразия как бы серий и под серий), есть тема данного повествования.

Сии работы не есть сложные и при наличие прямых рук и желания, на ура выполняются в гараже своими руками, ну или руками местного корефана

Устройство рулевого редуктора на Ниве

Но прежде, чем приступить к шаманству с бубном, несколько слов об устройстве того самого рулевого редуктора. Шайтан машинка хоть и не хитра в своих конструктивных изысках, но все же требует наличия смекалки и понимания у всяк решившегося на ремонт.

Снятие и установка рулевого колеса Chevrolet Niva

Инструменты:

• Плоская отвёртка
• Торцовый вороток
• Удлинитель для торцового воротка
• Головка для торцового воротка на 24

Примечание: Работу выполняем при снятии под-рулевых переключателей, рулевой колонки или при замене рулевого колеса.

1. Вынув ключ из замка зажигания, поворачиваем рулевое колесо до срабатывания запорного устройства рулевого вала.

2. Наносим установочные метки на панель приборов и рулевое колесо. Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.

3. Шлицевой отверткой поддеваем крышку выключателя звукового сигнала.

4. Отводим ее от рулевого колеса.

5. Отсоединяем колодку проводов от разъема, находящегося в ступице рулевого колеса.

6. Головкой «на 24» с удлинителем, ослабляем гайку крепления рулевого колеса к верхнему валу, рулевого управления.

7. Покачивая, тянем на себя рулевое колесо, для того чтобы снять его со шлицев рулевого вала.

Полезный совет: Рулевое колесо, очень плотно сидит на шлицах вала, поэтому не отворачивайте полностью гайку крепления колеса: при резком ударе во время снятия рулевое колесо, соскочив со шлицев, может нанести травму. Для удобства обратной установки, промаркируйте положение рулевого колеса относительно вала.

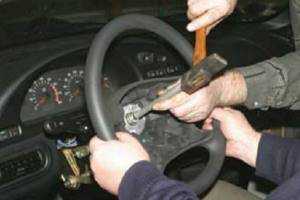

8. Если рулевое колесо стронуть руками не удается, помощник тянет рулевое колесо вверх, вдоль оси рулевой колонки, а по торцу рулевого вала наносим удары молотком через выколотку из мягкого металла (в случае резкого срыва рулевого колеса гайка обезопасит работающих от травмы).

Для просмотра онлайн кликните на видео ⤵

снятие руля шнива аэрбэг Подробнее

Руль на Шевроле Ниве. Или прячем заначки. Часть 1. Подробнее

Руль на шеви ниву. Подробнее

Замена рулевого колеса шевролет нива. Подробнее

Реставрация и перетяжка руля Нива шевролет Подробнее

Перешив руля на Шеви нива. Экокожа. Подробнее

ПЕРЕТЯЖКА РУЛЯ НА ШЕВРОЛЕ НИВА | УНИВЕРСАЛЬНАЯ ОПЛЁТКА С АЛИЭКСПРЕСС ЗА 2$ Подробнее

УСТАНОВКА ОПЛЕТКИ РУЛЯ НА НИВУ ШЕВРОЛЕ! Подробнее

ПЕРЕТЯЖКА РУЛЯ НА ШНИВЕ КАК НА БЭХЕ Подробнее

Как снять руль у Нивы. Подробнее

Снимаем airbag Нива Шевроле. Подробнее

Регулировка руля Chevrolet — Niva Подробнее

Как правильно снимать руль ваз 2101-2107 ,и с любого автомобиля то же. Подробнее

Болтается руль на Шевроле ниве Подробнее

Болтается руль на ниве 21214. Подробнее

НИВА. ВАЗ. Как снять и переставить руль ровно. Самый лучший способ переустановки руля на НИВЕ ВАЗ Подробнее

Шатается руль ваз 2123 Подробнее

ШОК. ЧТО Я НАШЁЛ ДЛЯ ШЕВРОЛЕ НИВА (CHEVROLET NIVA) НА АЛИЭКСПРЕСС + КОНКУРС Подробнее

Трудности при замене

У многих пользователей часто возникают вопросы при замене старого руля на новый. Вот ответы на самые распространенные из них.

Вопрос 1: Подходят ли крепления от разных моделей?

Ответ: Крепления идентичны, поэтому руль Priora 2 SE рекомендуется к использованию и на старых моделях.

Вопрос 2: Снял руль, а теперь не могу поставить новый обратно, вручную не идет, что делать?

Ответ: Если деталь была демонтирована, то и обратно ее также можно установить. Руль устанавливается нажатием рук в сторону вала, без использования инструментов по типу молотка, но все может получиться не с первой попытки. Не нужно совершать резких толчков руля, простого плавного нажатия будет достаточно.

Вопрос 3: Нужны ли дополнительные компоненты механизма, помимо руля?

Ответ: Да, еще необходимо докупить рулевой шлейф той же модели. Его установка проводится аналогично старому варианту.

Вопрос 4: Руль после установки заел, что делать?

Ответ: Скорее всего, неправильно установлен рулевой шлейф. Разберите конструкцию и соберите заново, откорректировав заранее положение шлейфа.

Да, можно , но необходимо иметь определённый опыт, при малейших сомнениях в своих силах лучше будет прибегнуть к услугам станции технической помощи.

Перед тем, как начать демонтаж на любой машине, нужно сперва немного её подготовить:

• Выставить рулевое колесо, чтобы автомобиль двигался прямо;
• Вынуть из замка зажигания ключ, произвести блокировку руля;
• Выполнить на батарее аккумулятора деактивацию минусовой клеммы.

Всё, остаётся только две-три минуты подождать. Пауза нужна для того, чтобы конденсатор в системе управления окончательно разрядился. Электроцепь необходимо обесточить, избегая коротких замыканий.

Что потребуется

Будут небходимы некоторые инструменты, в частности, ключи, отвёртки. Конкретные их модели зависят от того, с чем именно планируется работать. Для авто разных марок требуются разные виды ключей.

Пошаговая инструкция

Перед снятием подушки безопасности стоит разобраться, о каком её варианте идёт речь, с какой моделью машины планируется выполнять задачу.

Снять подушку безопасности с руля

Рассмотрим ситуацию на примере автомобиля «Лада Приора», в других моделях могут быть незначительные отличия (некоторые примеры приводятся ниже в соответствующем разделе), но общая суть — та же самая. Проведя описанную выше предварительную подготовку, действуем так:

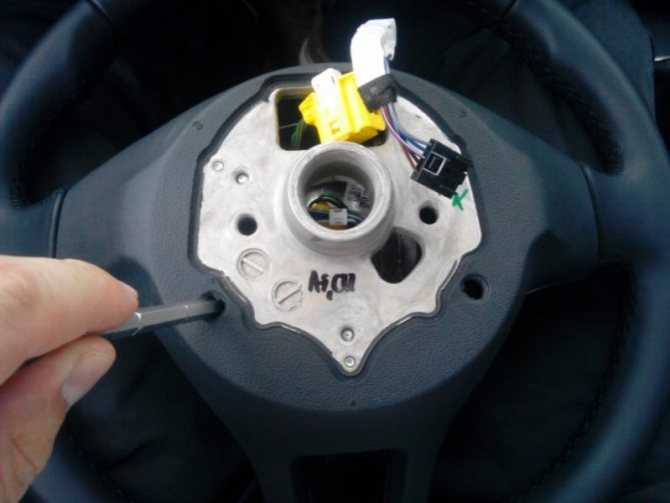

Поворачиваем направо ключ зажигания. Нужно, чтобы открылся замок, руль мог свободно вертеться налево и направо. Нельзя вынимать ключ из замка зажигания, а то руль запрется; На Приоре-4 руль спицевый, и, чтобы снять подушку, нужно по бокам скрутить два потайных болта. Для этого подойдет ключ-звездочка Т27. Поставив руль прямо, сперва скручиваем болт с левой стороны

Поворачиваем РК на 180 градусов, откручиваем уже другой болт

Когда будут откручены оба болта, нужно потянуть подушку на себя Важно соблюдать осторожность, если болты сильно натянутся — не исключено повреждение штекеров

• Отодвинув подушку, придерживая аэрбег одной рукой, отделяем штекер от середины устройства. Нужно сперва отщелкнуть вверх защелку, потом движением снизу до верха от основания снять разъём;
• Теперь убирается сигнальный провод;

• Можно снимать сам руль, но не забыть перед этим ровно поставить колёса, чтобы руль установился на шпицы в той же позиции;
• Заменяется подрулевой переключатель поворотов, собираем детали обратно.

Снять пассажирскую

Сперва нужно снять бардачок, потом точно так же открутить имеющуюся защиту крестовой отверткой, увидев два болта — успешно открутить их, поддеть заглушку сверху, удалить проводок.

Снять другие подушки

Для снятия боковой подушки для начала необходимо отсоединить узел переднего сиденья, спинку сиденья. Откручиваются крепежные элементы безопасности. В принципе, это всё, можно снимать. А потом вкрутить, установить всё обратно (при необходимости пометсив на место старой подушки новую).

Признаки неисправной рулевой рейки

• Ощутимый стук от рейки передаваемый в руль;
• Люфт рейки при вращении;
• Заметные потеки масла;
• Увеличение приложенного усилия для поворота.

Проявления хотя бы одного из симптомов говорит о том, что пора разбирать рулевую рейки для замены ремкомплекта и ремонту изношенных деталей.

Основными деталями механизма являются: опорная втулка, зубчатый вал, золотниковый механизм.

Схематичное изображение устройства рулевой рейки автомобиля.

Прежде чем устранять неисправность вам предстоит демонтировать рейку, что не на всех автомобилях бывает одинаково легко, а чтобы разобрать, без специального инструмента не обойтись. И по мере разборки рулевой рейки собственно и производится ремонт. Имея небольшие навыки в ремонте машин и набор инструментов починить рейку своими руками вполне возможно. А чтобы это было сделать еще проще разберем основные этапы как разобрать рулевую рейку, а дальше дело за малым, — запомнить как все стояло и правильно её собрать, поскольку разобрать можно все что хочешь, а вот правильно затем сложить бывает довольно проблематично. Поэтому, если ранее не приходилось разбирать рулевую рейку, я бы рекомендовал фотографировать каждый шаг до того момента, пока рулевая рейка не будет в разобранном виде.

Процедура восстановления

Когда машина снята с гарантии, работу по реставрации системы безопасности и деталей салона оплачивает автовладелец. Но некоторые водители желают сэкономить.

Пошаговая инструкция

К самостоятельному проведению процедуры приступают, имея опыт, слесарные навыки, знание автомобильной электроники.

Восстановление включает несколько этапов:

1. Выньте пиропатрон, замените новым. Желательно, провести тест на срабатывание на специальном оборудовании.
2. Замените датчики.
3. Уложите новый мешок ПБ.
4. Проверьте провода на оплавление. Если необходимо, испорченную проводку поменяйте. Лучше купить целиком ремкомплект.
5. Перепрошейте или замените блок управления подушками.
6. Реставрируйте обшивку.

Действуя самостоятельно, вы сбережете до 15 тыс. руб.

Причины

Если элемент системы безопасности вашего транспортного средства не втягивается, замок заклинил и его нельзя отключить, причин тому может быть несколько. Перед тем, как мы перейдем к тому, как разобрать и отключить ремень, который не работает и не втягивается, поговорим о причинах.

1. В первую очередь, ремень обычно не втягивается по причине его износа. Вернее, не конкретно износа ремня, а в принципе системы блокировки. Также это может быть связано не со всей системой, а одним из ее компонентов. Если замок непристегнутого ремешка заклинил, не втягивается и вы не можете его отключить, то, без сомнений, дело в механизме. Но если элемент был не пристегнут, это еще пол беды. Будет гораздо хуже, если он заклинит во время эксплуатации.
2. Вторая причина — поломка того или иного компонента. Как правило, она касается не непристегнутого ремешка, а именно пристегнутого. Если произошла поломка или проявился дефект в работе одного из компонентов, то обычно это связано непосредственно с пристегнутыми элементами конструкции системы. В этом случае вам поможет только ремонт и ничего больше. Ну или, разумеется, вы всегда можете заменить вышедшие из строя детали.
3. Еще одна причина — блокировка после аварии. Обычно конструкция ремешком выполнена таким образом, что в случае попадания в дорожно-транспортное происшествие срабатывают пиропатроны механизма. В этом случае замок устройства клинит и отключить его уже не получается.

В зависимости от модели автомобиля водитель может получить сигнал о том, что ремешки заклинило. Этот сигнал может быть как звуковым, так и появиться на панели приборов. Также сигнал может высветиться на экране бортового компьютера, если таковой имеется. В любом случае, если автомобиль оборудован «мозгами», водитель получит соответствующий сигнал.

Еще один момент касательно сигналов. Предупреждение водителя может выглядеть и другим образом. Сигнал может быть в виде громкого щелчка, не характерного для системы безопасности. Этот сигнал автомобилист услышит даже при езде с громкой музыкой. Как вы поняли, такой сигнал также свидетельствует о необходимости того, что ремень нужно почистить.

Назначение и конструкция руля

Руль выполняет очень важную функцию во всех транспортных средствах, поэтому обойтись без него практически невозможно. Этой функцией является ручное управление автомобилем, а, точнее, регулирование положения колес. На Шевроле Нива, как и на многих других автомобилях, осуществляется непосредственное регулирование передних колес. Задние же не имеют возможности изменения угла поворота. Таким образом, благодаря наличию руля водитель управляет автомобилем и совершает движение в любом необходимом направлении.

На внедорожнике Шевроле Нива руль состоит из стальной окружной конструкции, размер которой составляет около 40 см в диаметре. Ниже на фото представлен стандартной комплектации руль автомобиля Шевроле Нива с цифровым обозначением. Каждая цифра характеризует тот или иной параметр руля и обуславливает его размер.

1. Внешний или общий диаметр, размер которого указан выше (40 см);
2. Диаметр непосредственно баранки, размер которой равен 8-10 см;
3. Толщина спиц у основания и сигнала. Этот размер для Шевроле Нив отличается, так как более ранние модели имеют руль, представленный на фото 1. Более свежие и рестайлинговые модели укомплектовываются баранкой с тремя спицами, как показано выше.

Поверх стальная конструкция покрыта декоративной кожаной оплеткой, которая предает рулю эстетичности и декоративности. Конструкция руля еще дополняется такой функцией, как звуковой сигнал. Достаточно необходимая и полезная функция, которая всегда должна быть под рукой.

Как сделать органайзер в багажник Шевроле Нива своими руками

При использовании карманов внутреннее пространство багажника не уменьшается. Для их крепления используются обыкновенные саморезы.

Карманы бывают трех классов:

1. Люкс. Характеризуется богатой внешней отделки. Он имеет рукомойник, а также характеризуется долговечностью, функциональностью и привлекательным внешним видом.
2. Норма. Карман состоит из внутренних и лицевых деталей. Его можно с легкостью помыть внутри. Содержимое, которое располагается в кармане, не может испачкать или повредить обивку салона. Приспособление характеризуется наличием функции рукомойника.
3. Стандарт. Имеет эргономичную конструкцию и рукомойник. Карман характеризуется отсутствием внутренних частей. Он имеет только нишу для установки бутылки. Благодаря жесткости конструкции обеспечивается простота монтажа приспособления, а также его длительная эксплуатация. Внешняя часть кармана выполнена из пластика, что упрощает процесс ухода за ним.

Сумка или органайзер предназначается для расположения домкрата, аптечки, ключей для ремонта, огнетушителя, аварийного треугольника, ножного или ручного насоса других нужных вещей. Для производства сумок используются прочные материалы, что обеспечивает им устойчивость к механическим повреждениям и продлевает срок их эксплуатации. Разместить карманы можно с двух сторон крыльев в багажном отсеке. Производители выпускают специальные сумки для Нива Шевроле, в которых могут храниться разнообразные инструменты.

Существуют разнообразные чертежи органайзеров, которые можно сделать своими руками. Процедура монтажа проводится в несколько этапов:

1. Снимаются замеры днища и отмечаются на фанерном листе. Лучше всего использовать материал, толщиной 0,6 см с целью сохранения прочности конструкции.
2. После обрезания основы конструкции делаются боковые стенки, ширина которых составляет 15-20 см. Крепление проводится столярным клеем Момент или стальными уголками. В правом дальнем углу в основании рекомендовано сделать углубление.
3. После сборки боковых стенок проводится разметка размеров отсеков. Они могут быть одинаковыми и разными по величине в зависимости от планов автовладельца.
4. Проводится обшивка органайзера дерматином или карпетом – ворсистым материалом. Для его крепления применяется строительный степлер.
5. Нужно вырезать дверки и прикрепить их по бокам органайзера навесами. На них устанавливаются ручки. На завершающем этапе дверцы обшиваются тем же материалом.

Для обеспечения дополнительного доступа к органайзеру монтируются дополнительные двери сбоку. Они необходимы при загруженном багажнике и невозможности открытия основных дверей. Крепятся боковые двери специальными магнитиками.

Как отключить подушки безопасности в пригороде

, Кайл Санстром

Подушки безопасности в Chevy Suburban разработаны таким образом, чтобы амортизировать водителя и пассажира в случае лобового столкновения. Эти подушки безопасности срабатывают в течение миллисекунд после того, как компьютер автомобиля распознает серьезную аварию. Многие Suburbans оснащены клавишным переключателем, который позволяет выборочно отключать подушку безопасности пассажира, но этот переключатель не отключает боковую подушку безопасности водителя. Удаление предохранителя системы подушки безопасности — универсальное решение, которое отключает все подушки безопасности в автомобиле.

Шаг 2

Найдите блок предохранителей в моторном отсеке. Он установлен с правой стороны моторного отсека, рядом с крылом со стороны водителя.

Шаг 3

Снимите крышку с блока предохранителей. Прочтите схему на нижней стороне крышки, чтобы определить расположение предохранителя подушки безопасности в блоке предохранителей.

Шаг 4

Снимите предохранитель подушки безопасности с блока предохранителей.

Включите зажигание и убедитесь, что контрольная лампа подушки безопасности горит. Эта лампа означает, что система подушек безопасности отключена.

Ошибка srs

Именно SRS отвечает за все управление этой системой безопасности и в случае наличия проблем выдает — «ошибка SRS» на блок управления автомобилем. Ошибка проявляется в виде загоревшегося индикатора на панели приборов – человечек с ремнем безопасности и подушкой. Машина выдает ошибку либо при включении зажигания, либо после начала движения.

Для каждой марки предназначен свой бортовой компьютер, в котором прописаны все коды ошибок. Например, ошибка SRS Рено Логан – это DF 194. Когда нет бортового компьютера, можно первоначально съездить на диагностику. Где также произведут считывание кода ошибки и укажут на неисправность.

Подключение ЭСП без зажигания

По умолчанию стеклоподъемники передней двери на Ниве Шевроле работают только при включенном зажигании. Есть несколько способов подключить ЭСП в обход центрального замка.

Нам понадобится простой инструмент: крестообразная отвертка, тонкая отвертка, кусачки, изолирующая лента. Для замены реле приобретаем простую перемычку, или изготовляем ее самостоятельно.Процесс: 1. Перемыкаем силовые ножки реле, которые подают питание на стеклоподъемник. Для этого снимаем защитную пластиковую крышку. Под блоком предохранителей находится от трех до пяти реле.

2. Чтобы определить какое отвечает за стеклоподъемник, включаем зажигание, зажимаем кнопку и вынимаем по очереди каждое реле. На искомом реле стекло перестанет подниматься.

3. Перемыкаем два контакта: 30 и 87. Если приобретена готовая перемычка, рекомендуется, в целях безопасности, ее заизолировать.

4. Устанавливаем реле на прежнее место.

Второй метод — это доработка реле ЭСП. Также замыкаются два контакта, но не снаружи реле, а внутри его. Такую доработку делают в автосалоне.

Третий метод — подключение стеклоподъемников к прикуривателю:

1. С пассажирской стороны снимаем нижний клапан торпеды, извлекаем провода прикуривателя.
2. Подсоединяем провод к плюсу прикуривателя.
3. Провод стыкуем с кнопками ЭСП.
4. Подсоединяем собранную конструкцию к черно-белому проводу. Плюс у стеклоподъемников общий, поэтому выбираем любой провод.
5. Убираем предохранитель ЭСП F5. Предохранитель прикуривателя заменяем на 30 А

Задние ремни безопасности

Нива мне досталась без задних ремней безопасности и вот наконец мне удалось задние ремни найти. Верхнюю часть я поставила. А вот с ответными частями проблема.

Дырки в полу у меня есть. На ремешках т-образная скоба есть.А вот устройство, которым они соединяться должны, нету. Мне старшие товарищи сказали, что это такой мега-болт, который вкручивается в пол и хитрая скоба с пружинкой, в которую защелкивается т-образная скоба на конце ответной части ремня.

Вопрос — это устройство, оно чисто нивское или общее для всех тазоклассик ? Т.е. какова вероятность найти такое в магазине ?Судя по тому, какими глазами на меня смотрели, когда я просила сами ремни, найти такую штуку, если это чисто нивское, нереально.

У меня ремня среднего пассажира нету, но ты пробовал приложить его крепежную скобу к штатным отверстиям крепления боковых задних ремней? Может оно туда же и приворачивается — типа нижним слоем эту скобу, а сверху крепления боковых ремней. И все это на двух штатных болтах и двух отверстиях в багажнике в полу. По фоткам на глаз расстояние не сообразить, но вроде ж похоже.

Посмотри внимательней, у тебя должны были остаться отверстия: за сиденьем в коврике багажника и в пластиковой облицовке арок, рядом с нижними углами спинки сиденья (может они у тебя чем замазаны или в них вставлены заглушки?). У меня тоже предыдущий хозяин ремни снял и шумку проложил, но я все быстро нашел по оставшимся в обшивке отверстиям.

В связи с новым законом встала необходимость поставить в Ниву 21213 задние ремни безопасности, чтоб детское место прицепить.

Задавшись этим вопросом, обнаружил следующее:1) В толстой книге «Ремонтируем НИВА ВАЗ-21213, -21214», изд. «За рулем», 2002 год, о задних ремнях безопасности на Ниву нет вообще ни малейшего упоминания;2) В машине, на обивке задних стоек, обнаружены крепежные отверстия (по два с каждой стороны), явно предназначенные именно для ремней; в серединке заднего сидения (куда, по идее, наверное замок должен крепиться?) никаких отверстий или креплений не найдено.3) В «приданном», доставшемся вместе с Нивой, обнаружено два РАЗНЫХ ремня:

1. Ремень Made in Macedonia, Typ 2/2232-3, Z00429, 048048. Представляет собой ремень, с одной стороны треугольное ухо с болтом (на вид, кажется М6), с другой стороны — массивная катушка с креплением в виде изогнутого кронштейна. На катушке написано: 1636226, 90°, 90°, 00°.

2. Ремень «NORMA», сделано в СССР, знак качества, маркировка 040140, ЕА 41-02, состоит из собственно ремня и замковой части. Замковая часть — с коротким ремешком, кончающимся металлическим ухом с отверстием под болт. На ременной части с одной стороны такое же ухо, и с другой тоже ухо.

Вопросов — множество, но главных — два:1) Какой из этих ремней правильный? И как понять, левый он или правый?2) Где взять схему как его крепить, если в книжке нету? Ничего не понимаю!!

Заранее спасибо за советы и ответы.Буду особо благодарен за ссылки на схемы и рисунки как крепить эти проклятые задние ремни!Спасибо.

Мотор: четверть миллиона головной боли

При должном уходе жигулевский «динозавр» запросто отходит под четверть миллиона километров. Но мелкие пакости будут. Первая — гидронатяжитель цепи ГРМ, которому по разным причинам обычно не хватает масла. В результате цепь начинает болтаться и греметь. Если забить на грохот непрогретого мотора, цепь рано или поздно разобьет успокоитель. Его осколки разбегутся по масляным каналам и прикончат мотор. Либо ненатянутая цепь перескочит, подставив владельца на замену клапанов и ремонт головки. Имеет смысл заменить гидравлический натяжитель на обычный механический. Тем более, что и обратный клапан, и гидравлическая магистраль натяжителя весьма хлипкие.

А уж сколько «добрых» слов владельцы Шнив сказали в адрес тех, кто вместо обычных регулировочных болтов установил гидрокомпенсаторы! Потому что нормальные «гидрики» начали ставить только с августа 2008 года. К моторному железу тоже есть претензии. Расточенный под больший объем «жигулевский» двигатель ненавидит перегревы. И если стрелка указателя температуры хоть однажды доползла до красной зоны, то в перспективе замена прокладки, как максимум — фрезеровка головки.

Подробное руководство по установке электроусилителя руля на Ниву

Процедура установки ЭУР своими руками выполняется так:

1. Сначала необходимо отключить АКБ.
2. Затем демонтируется заглушка с рулевого колеса, откручивается гайка фиксации, демонтируется сам руль. Также нужно выкрутить четыре винта с шурупом и извлечь пластмассовую накладку.
3. Откручиваются крепежные болты и демонтируется панель приборов. Отключите штекер подрулевого выключателя, открутите болт, который его крепит, после чего демонтируйте устройство.
4. Затем отсоединяется проводка замка зажигания, само устройство снимается, для этого открутите два крепежных винта и поверните ключ в положение I.
5. Следующим этапом будет демонтаж рулевой колонки, для этого нужно открутить винт рулевого вала, а также несколько крепежных винтов и гаек. Учтите, в Нивах используются винты со срывными головками, поэтому оптимальным вариантом будет нанести насечки с помощью зубила и открутить их плоскогубцами. Далее, саму колонку необходимо опустить вниз, после чего демонтировать.
6. После этого выкрутите гайки на монтажных блоках с предохранителями, извлеките их. Также демонтируйте накладку реле, расположенную под панелью приборов.
7. Салон и моторный отсек отделены друг от друга с помощью перегородкой, в ней имеется эластичная заглушка, ее надо снять. Через отверстие протягивается провод ЭУР. Убедитесь в том, чтобы уложенный провод не контактировал с движущимися компонентами электродвигателя стеклоочистителя.
8. Под самой приборной панелью, слева от рулевого колеса, расположен разъем на 8 контактов, к нему подведены два провода серого цвета. К этому разъему следует подключить желто-голубой от ЭУР. Затем к красной колодке, которая идет от приборки, необходимо подсоединить провода оранжевого, а также сине-розового цветов от электроусилителя. Здесь же, за приборной вы можете найти болт массы, к нему следует подключить минус.
9. Под приборкой устанавливается кронштейн усилителя, в него следует продеть проводку от переключателя зажигания.
10. Далее, на шлицы самого усилителя следует установить промежуточный вал, помните о том, что к нему следует заранее подключить массу. Сам вал следует надежно зафиксировать на валу рулевого механизма и прикрепить ЭУР к кронштейну. Нельзя допустить того, чтобы вал был зажат или слишком натянут.
11. Сам узел фиксируется к пластине при помощи двух болтов и двух шпилек, под них желательно установить гайки.
12. Далее, производится подключение силового, а также информационного разъемов к усилителю.
13. По сути, на этом процедуру установки можно считать завершенной. Теперь вам нужно установить на место замок зажигания, подрулевой переключатель. Для установки накладки рулевой колонки ее необходимо будет подрезать, к примеру, ножовкой. На место ставится рулевое колесо, приборная панель. Затем протягивается проводка от ЭУР к аккумуляторной батарее. Учтите, что в имеющейся заглушке в перегородке между моторным отсеком и салоном необходимо будет увеличить размер отверстия. Выполните проверку работоспособности оборудования и проверьте еще раз все подключения.

А еще интересно: Нерегулируемые ступицы на «Ниву Шевроле»: обзор, схема, устройство и отзывы

В ролике ниже вы можете понаблюдать за тем, как работает установленный самостоятельно гидроусилитель руля (автор видео — Владислав Мантула).

Нюансы и вывод

Вообще их не так уж много, автомобили отличаются, поэтому система установки подушек и крепления панели торпедо бывает разной. В остальном суть примерно у всех одинаковая. Например, в Форд Фокус 2-го поколения не нужно отключать аккумулятор, ведь можно из монтажного блок вынуть нужный предохранитель, и подождать минут 15.

В том случае, если все прошло успешно, то ваша задача установить обратно панель торпедо и собрать все остальное в исходное состояние. Самостоятельная замена поможет вам сэкономить значительную сумму денег и время. Нет в этом ничего сложного, кроме возни с бортовым компьютером.
