Проверка состояния и ремонт масляного насоса двигателя змз-409

Как снять шкив коленвала

После откручивания крепления нужно снять шкив. Он плотно сидит на ступице и фиксируется шпонкой, поэтому просто стянуть его с вала рукой не удастся. Лучше всего использовать для этого специальный съёмник, который имеет две лапки, захватывающие края шкива и центральный закручивающийся винтовой упор, упираемый в ось вала. При отсутствии съёмника можно использовать для этого монтировки, которыми нужно равномерно поддевать шкив с противоположных сторон, прилагая усилия в направлении от вала.

Точку приложения силы нужно стараться выбирать максимально приближённую к валу. Перед тем как снять шкив коленвала, можно аккуратно обстучать его деревянным молотком, чтобы устранить возможный перекос

Следует соблюдать особую осторожность, чтобы не деформировать фиксирующую шпонку и паз. Обратную установку шкива на вал следует производить после обработки установочных мест солидолом, чтобы не прилагать больших усилий приводящих к перекосу

А теперь вопрос как его если вы сами делаете как его вам снять без без съем кого то вы не будете вы из одного из того .

Снятие шкива коленвала с демфером ГАЗель 405 406 409

lượt xem 97 N 4 năm trước

донат для развития канала: Яндекс кошелек 41001282828877.

замена переднего сальника коленвала ЗМЗ 405, 406 Газель и замена шкива

lượt xem 19 N Năm trước

развалился шкив коленчатого вала на газели.

Как снять демпфер шкива коленвала на ЗМЗ 406 (Волга, Газель).

lượt xem 57 N 4 năm trước

Список полезных и интересных авто-гаджетов на AliExpress: Инструмент: Тестер электрических цепей .

P2191 форд фокус 3
Сколько ходят задние амортизаторы на рено логан
Как поменять топливный фильтр на хавал н6
Буксировочный крюк шевроле круз размеры резьбы
Камаз 5490 не работает пневмоподвеска

Устройство роторного типа

всасывающая полость
масло
внешний ротор
нагнетательная полость
приводной вал
внутренний ротор

Конструкция масляного насоса роторного типа представляет собой ведущий (внутренний) и ведомый (внешний) роторы, помещённые в корпусе.

В нерегулируемом роторном насосе масло, всасываемое насосом, нагнетается в систему, переносясь через лопасти роторов. При превышении давления так же автоматически срабатывает редукционный клапан.

В отличие от нерегулируемого, в регулируемом насосе роторного типа присутствует подвижный статор, снабжённый регулировочной пружиной для обеспечения постоянного давления, независимо от частоты вращения коленчатого вала. Этот подвижный статор контролирует постоянство давления, изменяя объём полости между внутренним и внешним роторами, поворачивая статор в нужном направлении.

Как выставить метки ГРМ 409 УАЗ Патриот

Само выставление меток ГРМ происходит после того, как механизм будет собран. Предварительно цепь, металлические шестерни и другие детали смазываются моторным смазывающим средством.

В первую очередь прессуется шестеренка на коленчатый вал. Это обязательное условие. Потом проворачивают коленчатый вал до тех пор, пока метка на нем не встретится с меткой блока цилиндров. Первый цилиндр должен находится в верхней мертвой точке. Коленвал вращается по часовой стрелке. С помощью индикатора определяют правильное расположение меток.

Где расположена цепь

Одна цепь ГРМ находится вверху газораспределительного механизма, вторая – внизу. Такое расположение цепей ГРМ на ЗМЗ 409 позволяет добиться оптимальной работы силового агрегата.

Если не следить за чистотой натяжителей и успокоителей, то это приведет к тому, что цепь будет проскакивать через зубцы. К тому же через 80 000 километров устройство имеет свойство растягиваться.

Признаки поломки газораспределительного механизма

Признаками поломки газораспределительного механизма являются следующие симптомы:

снижение мощности движка;
выстрелы в глушитель;
появление шумов;
работа с перебоями;
провалы в работе холодного движка.

Если вы заметили вышеописанные симптомы, то следует обратиться в сервис-центр для выявления проблемы и решения ее.

Установка распредвалов по меткам

Чтобы установить распредвалы по меткам, необходимо сделать следующее:

После того как установят поршень первого и четвертого цилиндра в ВМТ, вращают шкив распредвала.
Вначале находят положение, когда между кулачком распредвала и толкателем клапана четвертого цилиндра можно вставить тонкий щуп.
Затем вращают распределительный вал в другую сторону до тех пор, пока не удастся сделать описанное в третьем пункте.
Эти же действия проводят с выпускным валом.

Необходимо поймать идеальную фазу, чтобы подача смеси и ее выхлоп происходили без задержек или опережений горючего, воздуха или масла.

Теперь поговорим о том, какой должна быть идеальная фаза.

Идеальная фаза

Идеальная фаза помогает добиться максимальной мощности движка. Работа силового агрегата будет эластичной как на малых, так и на больших оборотах. Расход горючего в результате правильного выставления меток ГРМ понизится. К тому же идеальная фаза увеличит срок службы силового агрегата.

Метки ГРМ и затяжка

После установки меток ГРМ на двигателе проводят затяжку звездочек, распредвалов. Затяжка должна производится с помощью динамометрического ключа. Сила, с которой опытный механик затягивает болты, равна указанной в мануале к двигателю.

Болты на крышках затягиваются с силой 1 кгс/м. Это тоже является обязательным условием при затяжке.

Как устроен ГРМ Патриота

ГРМ ЗМЗ-409 состоит из элементов:

шестеренка коленвала;
башмак натяжения цепи из пластика;
гидравлический натяжитель;
«верхняя» цепь;
ведомая шестеренка промвала;
малая ведущая шестеренка промвала;
опора болта башмака;
второй башмак натяжения;
второй гидравлический натяжитель;
шайба подавителя шума;
«нижняя» цепь;
спецметка на зубчатом колесе;
штифт;
«звездочка» впускных клапанов на распредвале;
верхний «успокоитель»;
«звездочка» выпускных клапанов распредвала;
вторая метка на зубчатом колесе;
средний и нижний «успокоители»;
M1, M2 — наглядные метки на блоке цилиндров.

Необходимые инструменты для замены

Для замены деталей и узлов газораспределительного механизма требуются инструменты:

шестигранный ключ 6 мм;
рожковые ключи № 10 и 17;
воротки и сменные головки 12, 13, 14 мм;
молоток с зубилом;
плоская отвертка.

Также понадобятся дополнительные предметы и приспособления:

емкость для сбора антифриза;
домкрат;
съемник шестеренки «звездочка»;
транспортир для проверки угла и установки фаз распредвалов;
индикатор положения верхней мертвой точки цилиндра;
съемник фланца шкива-демпфера;
болт для запрессовки фланца и «звездочки»;
сменная насадка Т45 для выкручивания болтов «успокоителей»;
ключ-трещотка на 1/4″ и удлинители на 70 и 100 мм.

Вам будет интересно почитать здесь: домкрат для уаз патриот

Снятие шкива

Открутить болт или гайку крепления — это только пол дела. Дальше надо вытащить шкив с вала. Так просто руками шкив не снимется, если не его посадочное гнездо не раздолбано. Кроме того, шкив плотно сажается на вал, то он еще фиксируется от проворота шпонкой.

Существуют специальные съемники для снятия шкива с вала. Бывают механические и гидравлические съемники.

Конструкция механического съемника проста. Обычно имеет три лапки, которыми надо зацепить сам шкив, а центральный стержень упереть в вал. После чего, надо вращать стержень, лапки будут выпрямляться и тянуть на себя шкив.

Бывают съемники еще проще, которые можно сделать своими руками. Если нет съемного устройства для шкива, то можно использовать монтировки. Если один человек снимает, то по очереди, с каждой стороны отодвигая по чуть-чуть, чтобы не было перекоса. Если два, то одновременно с разных сторон резким движением выпрессовывают шкив с коленвала.

Бывает и такое, что при использовании съемника, стенки пазов шкива не выдерживают и откалываются. Поэтому, при использовании монтировок, зацеплять их надо как можно ближе к валу.

4.6.4 Снятие и установка шкива коленчатого вала

Сервисное обслуживание и эксплуатация

Руководства ￫ УАЗ ￫ 3163 (Патриот)

Снятие и установка шкива коленчатого вала

На двигателях 2.0 л при установке потребуется новый болт крепления звездочки.

Двигатели 1.7 л

См. Снятие и установка шкива коленчатого вала ( Процедуры ремонта бензиновых двигателей SOHC без извлечения их из автомобиля).

Двигатели 2.0 л

Снятие

Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки. Снимите правое переднее колесо и (при соответствующей комплектации) защиту картера.
Снимите ремень привода вспомогательных агрегатов (см. Главу Текущее обслуживание), — предварительно нанесите на ленту ремня маркировку направления его вращения.
Ослабьте болт крепления шкива коленчатого вала, — с целью блокировки коленчатого вала от проворачивания попросите помощника включить высшую передачу и до упора выжать педаль ножного тормоза. На моделях с АТ отдайте один из болтов крепления гидротрансформатора и прикрепите приводной диск к куполу трансмиссии с помощью стальной планки пары подходящих, оснащенных шайбами болтов. Если двигатель снят с автомобиля, заблокируйте маховик/ приводной диск (см. Снятие, проверка состояния и установка маховика/ приводного диска).
Выверните крепежный и снимите шкив с цапфы коленчатого вала. Сняв шкив, проверьте состояние сальника, — в случае необходимости произведите замену последнего.

Установка

Аккуратно установите шкив на цапфу коленчатого вала, проследив за правильностью посадки шпоночного паза на шпонку. Удостоверьтесь в полноте посадки шкива, — постарайтесь не повредить рабочие кромки сальника.

Вверните новый болт с посаженной на него шайбой.

Заблокируйте коленчатый вал от проворачивания тем же методом, что использовался при снятии, затяните болт крепления с усилием 1-й стадии, затем дотяните его на углы, стадий 2 и 3 (воспользуйтесь угломерной насадкой, либо нанесите краской или маркером опорные метки).

Установите ремень привода вспомогательных агрегатов (см. Главу Текущее обслуживание), — проследите за соблюдением исходного направления вращения (см. нанесенную при снятии маркировку).
Установите защиту картера и переднее колесо.
Опустите автомобиль на землю, затем затяните крепления колеса с требуемым усилием.

automn.ru

Как открутить шкив коленвала?

Снятие шкива. Откручиваем гайку

Шкив может закрепляться на конце коленвала посредством силового болта или гайки. Гайка встречается у большинства заднеприводных машин. У неё могут быть специальные выступы для зацепления с ручкой «кривого стартера», так называемый «храповик». Для срыва гайки мастера на СТО применяют торцовый ключ на 36 или 38 с приваренной длинной ручкой и фиксирующее приспособление, надеваемое на шкив. А как открутить шкив коленвала,

закрепленный гайкой, в домашних условиях? Для этого можно поступить следующим образом:

поставить машину на «яму» или эстакаду;
включить 4-ю передачу, чтобы исключить проворачивание коленчатого вала при откручивании гайки;
поднять ручку стояночного тормоза вверх до упора, чтобы исключить проворачивание колёс и продвижение автомобиля;
обстучать деревянным молотком грани крепёжной гайки;
используя торцовый ключ по размеру гайки и удлинитель ручки в виде металлической трубы, попытаться резким движением против часовой стрелки сдвинуть гайку с прикипевшего положения.

Видео: Как открутить гайку на шкиве колевала и заменить сальник

В случае успеха можно, изменяя положение головки ключа, постепенно выкрутить гайку до конца. Если эта попытка оказалась безуспешной, то можно применить следующий метод:

поставить ручку коробки передач в нейтральное положение;
снять колпачки со свеч зажигания, чтобы исключить искрообразование и запуск двигателя;
накинуть головку ключа на гайку и упереть конец рычага в землю или лонжерон так, чтобы шкив не мог провернуться вправо;
кратковременным включением зажигания придать коленвалу импульс вращения. Обычно одна или две попытки запуска помогают гайке сойти с места, и далее она легко откручивается ключом.

У большинства переднеприводных машин шкив закрепляется болтом. Перед тем как снять шкив коленвала,

затянутый болтом, следует выполнить следующие операции:

приподнять правую часть машины спереди и установить её на козелок или пенёк, демонтировать колесо;
убрать блок воздушного фильтра, защитный кожух, ослабить и удалить приводной ремень электрогенератора, устранить все детали, которые препятствуют свободному доступу к шкиву;
чтобы застопорить коленчатый вал, нужно снять заглушку в картере сцепления и вставить в отверстие монтировку, уперев его в зубья маховика;
накинув на болт головку ключа, с помощью удлинителя рычага приложить несколько резких усилий в направлении левого вращения, чтобы сорвать болт с начального положения. В основном попытки завершаются успешно. При неудаче можно попробовать метод, приведенный выше для откручивания гайки, с кратковременным запуском стартера.

Следует иметь в виду и опыт простого народа, который позволяет снизить сцепление гайки и болта со шкивом. Если заранее смазать болт или гайку уксусной эссенцией, тормозной жидкостью или смазкой типа WD, то они откручиваются легче. Здесь находится информация о том где находится и как проверить датчик коленвала.

Недостатки мотора ЗМЗ 409

Перечень недостатков всех модификаций ЗМЗ 409:

Мотор часто глохнет;
Шумит, вибрирует;
Масложор;
Двигатель постукивает;
Мотор троит;
Предрасположен к перегреву;
Низкое качество деталей и комплектующих;
Большой расход топлива;
Дорогой в обслуживании и ремонте.

Подробнее о недостатках силового агрегата ЗМЗ 409

Часто глохнет. Проблема является признаком выхода из строя свечных бронепроводов, датчика коленвала и РХХ.

Шумит, вибрирует. Причина в износе гидронатяжителя цепи.

Перегревается. Очевидные причины: не работает термостат; проблема в радиаторе; негерметичность системы, из-за воздушных пробок не циркулирует тосол. Провалы в тяге и плавают обороты ХХ. Проведите диагностику катушек зажигания, как правило, подводят именно они.

Масложор. Расход масла зависит от состояния маслосъемных колпачков и поршневых колец, вместе с тем, по мере роста степени их износа увеличивается расход масла. Проверьте их состояние.

Двигатель постукивает. Для устранения проблемы требуется замена гидрокомпенсаторов. Данные расходники служат не более 50 000 км.

Троит. Для выявления причины дефекта необходимо проверить исправность катушек зажигания, свечей, с замером компрессии в каждом цилиндре.

Имеется предрасположенность к перегреву. Конструктивное предрасположение к высокой температуре требует поддержания высоких оборотов соответствующих выбранной передаче. При работе на месте в жаркое время года (в пробках) приходится включать радиатор отопителя салона для сброса температуры. Неисправности элементов системы охлаждения (течи, радиатор, термостат, вентилятор) могут увеличить риск перегрева мотора.

Низкое качество материалов, деталей и комплектующих. К сожалению, материалы, детали, сборочные узлы и комплектующие изделия российского производства поступающие для сборки силового агрегата очень часто являются некондиционными и не соответствуют требованиям конструкторской документации. Причин этому явлению множество: устаревшее оборудование и оснастка, плохая организация входного контроля, недостаточный контроль работниками ОТК, контроль технологии на всех этапах изготовления двигателя, включая испытания и др.

Вывод. Учитывая вышеперечисленные плюсы и минусы ДВС, мотор имеет большой запас прочности для проведения капитальных ремонтов. Движок не терпит ошибок и нарушений при эксплуатации. Требует большого внимания к себе, времени и денежных затрат на топливо, обслуживание, ремонт, так что в гараже вам будет чем заниматься, а также посещать СТО. Тем не менее, рост продаж автомобилей с данным мотором говорит о его востребованности.

PS. Уважаемые водители проводящие время за рулём соответствующих автомобилей УАЗ! Жду ваших отзывов и комментариев по слабым местам и недостаткам мотора.

5.15.1. Снятие, ремонт и установка промежуточного вала

Вам потребуется ключ «на 12».
Промежуточный вал служит для привода масляного насоса. Кроме того, через него осуществляется привод распределительных валов. Промежуточный вал вращается в двух подшипниках скольжения, представляющих собой втулки.
1. Снимите верхнюю и нижнюю цепи привода распределительных валов (см. «Замена цепей и шестерен газораспределительного механизма»).
2. Снимите звездочку промежуточного вала.

Примечание
Нижнюю цепь можно не снимать с шестерни коленчатого вала.

3. Выверните болты 1 и снимите фланец 2 промежуточного вала.

4. Выверните четыре болта крепления крышки 1 и снимите крышку с прокладкой. Выньте вверх привод 2 масляного насоса с ведомой шестерней. Для того чтобы отвернуть гайку 3 и снять ведущую шестерню 4 привода масляного насоса, заблокируйте промежуточный вал от проворачивания.

5. Вверните два болта 1 в резьбовые отверстия промежуточного вала 2. Удерживая вал за болты 1 отверткой 3, отверните ключом 4 гайку крепления ведущей шестерни.

6. Удерживая рукой ведущую шестерню 1, выньте промежуточный вал 2. При необходимости замените втулки промежуточного вала, выпрессовав с помощью специального приспособления трубу 3 промежуточного вала. Затем c помощью специального приспособления выпрессуйте втулки промежуточного вала.

7. После снятия промойте все детали в бензине.
8. Осмотрите промежуточный вал. Если на валу обнаружены трещины, замените его. Если на шейках вала есть риски и другие дефекты, прошлифуйте шейки вала под ремонтный размер. Если шлифованием под ремонтный размер не удается полностью вывести дефекты, замените вал. Измерьте шейки промежуточного вала. Если диаметр передней шейки меньше 48,95 мм, а задней — меньше 21,95 мм, их нужно прошлифовать под ремонтный размер.
9. Втулки промежуточного вала ремонту не подлежат. Если на них есть задиры и другие дефекты, втулки нужно заменить. В запасные части поставляют втулки с уменьшенным внутренним диаметром. После запрессовки в блок цилиндров новые втулки нужно расточить под номинальный или ремонтный размер. Растачивайте втулки за один проход, чтобы обеспечить соосность отверстий. При запрессовке установите втулки так, чтобы отверстия в них совпали с масляными каналами в блоке цилиндров. Размеры шеек и втулок промежуточного вала приведены в табл. 5.2.
10. Установите вал в порядке, обратном снятию. Перед установкой смажьте шейки вала и шестерни чистым моторным маслом.

Полезный совет
Шестерни привода смазываются маслом через отверстие диаметром 2,5 мм. Для повышения давления масла в двигателе на холостом ходу рекомендуется установить в отверстие трубку (внутренний диаметр 1,5 мм), направляющую струю масла на шестерни, т.е. уменьшить площадь отверстия, не снижая эффективности смазки.

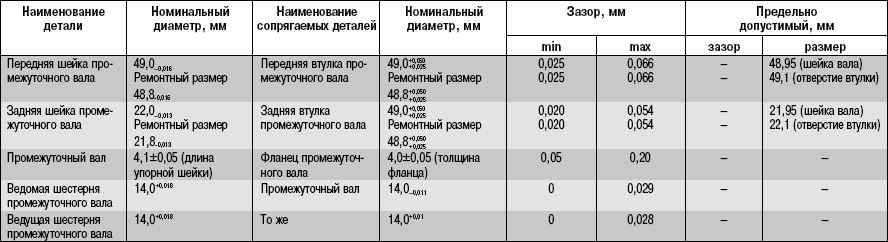

Таблица 5.2 Таблица Номинальные и предельно допустимые размеры и посадка сопрягаемых деталей промежуточного вала двигателя мод. ЗМЗ–409.10

Как узнать, когда сломался подшипник или сальник промежуточного вала?

Существует множество причин, по которым могут возникнуть проблемы с КПП, в основном о них свидетельствует характерный стук, причем, чем он больше, тем сильнее неисправность. Это может быть и истирание зубьев шестерен. Тогда необходима комплексная замена абсолютно всех шестеренок, так как их зубья деформируются равномерно. Еще о данной проблеме свидетельствуют и такие внешние признаки, как затрудненное включение передач, а также их самопроизвольное выключение.

О некорректной работе промежуточного вала свидетельствует и следующий признак, при котором во время включения либо всех передач, либо только 2-й, 3-й и 5-й на карданный вал не передается необходимый крутящий момент. В этом случае возникло ослабление в посадке шестерен промежуточного вала. Исправить данную поломку можно двумя способами: или при помощи сварки закрепить необходимую шестерню, или же заменить весь промежуточный вал целиком. А вот появление течи масла говорит о том, что в срочной замене нуждается сальник промежуточного вала.

Главная →

Устройство → Трансмиссия (коробка передач) → Приводные валы →

Сборка ГРМ

Завершив разборку ГРМ, следует поменять что остается сделать нашему клиенту изношенные детали ГРМ новыми. Цепи и шестерни перед установкой необходимо обработать моторным маслом

При сборке огромное внимание следует уделить верной установке шестерен ГРМ, потому что это влияет на верная работа мотора. Если шестерня 1 снималась с коленвала, то ее необходимо запрессовать назад, после этого надеть уплотнительное кольцо и воткнуть втулку

Сориентируйте коленвал таким макаром, чтоб совпали метки на шестерне и М2 на блоке цилиндров. При верном положении коленвала поршень первого цилиндра займет положение верхней мертвой точки (ВМТ). Закрепите нижний успокоитель 17, не откладывая в долгий ящик пока болты. Зацепите цепь 4 за шестерню 1, потом воткните в цепь шестерню 5. Шестерню 5 нужно надеть на промежный вал так, чтоб штифт шестерни совпал с отверстием вала. Метка М1 окажется напротив соответственной метки, нанесенной на блок цилиндров. Шестерню 6 воткните штифтом в отверстие на шестерне 5. С помощью 2-ух болтов закрепите шестерни и стопорную пластинку. Пластинку загните по бокам, накрепко зафиксировав болты. Нажмите на рычаг нижнего гидронатяжителя. Метки на блоке цилиндров

и шестернях при натяжении цепи изготавливаются верно совпадать. Сейчас есть вариант совсем закрепитьуспокоитель цепи 17. Верхнюю цепь проденьте в отверстие в ГБЦ и зацепите за шестерню 6. Потом воткните шестерню 14 в цепь. Наденьте шестерню 14 на выпускной распредвал. Чтоб это удалось, вал следует сначала мало повернуть по часовой стрелке. Убедившись, что штифт 11 вошел в отверстие шестерни, закрепите ее болтом. Сейчас поверните распредвал в оборотную сторону, пока метка шестерни не совпадет с верхней поверхностью ГБЦ 15. Остальные шестерни должны являться недвижны. Надев цепь на шестерню 10, закрепите ее аналогичным образом. Зафиксируйте натяжение цепи, установив успокоители 15 и 16. Снимите ремень привода насоса гидроусилителя управляющего управления и шкива вентилятора со шкива коленчатого вала (см. «Замена ремня привода насоса гидроусилителя управляющего управления и вязкостной муфты привода вентилятора комплекса бухгалтерских программ охлаждения»). 4.5. Снимите ремень привода генератора (см. «Замена ремня привода генератора

и водяного насоса»).3. Выкрутите 6 болтов крепления шкива Потом присоединитешкив к коленвалу. Затягивать болт крепления шкива следует, переключив КПП на пятую передачу и подняв ручник. После, проверните коленвал вручную, пока поршень первого цилиндра не придет в положение ВМТ. Еще один раз удостоверьтесь, что совпадают метки на шестернях (1, 5, 12 и 14) на блоке цилиндров . Поставьте на место назначения переднюю крышку ГБЦ.

Что делать, когда нужен ремонт приводных валов?

Самостоятельная замена сальника коленвала: 3 инструкции по замене переднего и заднего сальников Ремонт приводных валов осуществляется путем замены той или иной детали. Не может быть так, чтобы сломалась вся АКПП. Часто ломается именно одна деталь, и ваша задача состоит в том, чтобы найти ее.

Чаще всего, это не так просто, бывает, что приходится заменять все детали по порядку, чтобы найти источник проблемы. Конечно, при поломке у каждой детали свой какой-то определенный «почерк». Все основные моменты поломок тех или иных деталей мы описали выше.

На всех автозаводах, перед тем как собрать новую модель автомобиля, отдельно собирают для него коробку передач. Отсюда очень логичным будет звучать вывод, что у каждого автомобиля своя особенность в АКПП. Многие автолюбители при выборе нового авто смотрят на расчет приводного вала, это часть характеристики, где указано, как именно работает АКПП у данной модели. Также данный расчет отлично поможет вам в дальнейшем, когда вы начнете ремонт или запланируете замену каких-либо деталей.

Главная →

Устройство → Трансмиссия (коробка передач) → Приводные валы →

Исправление неполадок своими руками

Стандартная разборка вязкостной муфты предполагает извлечение устройства, демонтаж крыльчатки, выкручивание пары крепёжных шпилек, слив рабочей жидкости, тщательную промывку внутренней части бензином и просушивание. После заливки нового силиконового масла ПМС-10000 устройство монтируется обратно.

Чтобы устранить неполадки в работе вискомуфты или выполнить её замену, необходимо сначала снять устройство:

Демонтировать кожух вентилятора, удалив штифты и сняв распорные зажимы.

Чтобы ключ подошёл, его концы можно обточить болгаркой Зафиксировать приводной ремень в неподвижном положении прижатием к помповому шкиву.

Прижать ремень нужно между шкивом виски и шкивом ГУРа

Ключом на 32 отвинтить гайки, фиксирующие вентилятор на ступице помпы.

Ключ вставить сверху между двумя лопастями

Вращательными движениями снять крыльчатку вентилятора и извлечь вискомуфту.

Разбирается демонтированная из водяного насоса вязкостная муфта.
Аккуратно снимается штифт, так как на поверхности устройства располагается пластина с пружиной, прикрывающей отверстие.
Устройство ставится горизонтально, а внутрь при помощи специального шприца аккуратно и медленно заливается смазка в количестве 15–30 мл.
С поверхности при помощи ветоши удаляется вся излишняя силиконовая жидкость.
После установки штифта устройство монтируется на прежнее место.

При наличии несвойственных разнообразных шумов в радиаторе охлаждения потребуется выполнить замену подшипника. С этой целью необходимо слить масло и разобрать узел при помощи специального съёмника. После установки нового подшипника устройство монтируется в обратном порядке, после чего заливается новая силиконовая жидкость.

Специальное автомобильное устройство — вязкостная муфта, вращающая при помощи жидкости охлаждающий вентилятор, достаточно часто выходит из строя. Самостоятельно удаётся устранить только самые простые поломки, поэтому в наиболее сложных случаях необходимо обращаться в сервисный центр к автомеханикам, специализирующимся на работе с такими видами устройств.

Как снять приводные валы с автомобиля

Методика снятия валов на большинстве автомобилей схожа. На переднеприводных для этого необходимо открутить гайку, которая фиксирует ШРУС в ступице колеса. Затем поднять автомобиль на подъемнике или домкрате, снять колесо, открутить крепление шаровой опоры и отсоединить рулевую тягу. После чего потянуть ступицу колеса на себя, чтобы сдвинуть всю стойку. В результате ступица сойдет с наружного ШРУС. После чего необходимо монтировкой или мощной плоской отверткой вытащить внутренний ШРУС из коробки переключения передач. Эта методика одинакова на автомобилях с механической, вариаторной, автоматической и роботизированной коробкой переключения передач.

Для демонтажа приводных валов заднеприводных автомобилей необходимо открутить гайку фиксации ШРУС в ступице колеса. Затем поднять автомобиль с помощью подъемника или домкрата, снять колесо, открутить нижнее крепление ступицы, отсоединить реактивные тяги. После чего потянуть ступицу на себя, чтобы снять ее с шарнира приводного вала. В последнюю очередь извлечь внутренний ШРУС из редуктора.
