Как провести диагностику и заменить шаровую опору?

Как осуществить замену на Лада Приора?

В этом случае роль съемника могут выполнить молоток и прут арматуры. Чтобы снять износившуюся или сломанную шаровую опору, потребуется:

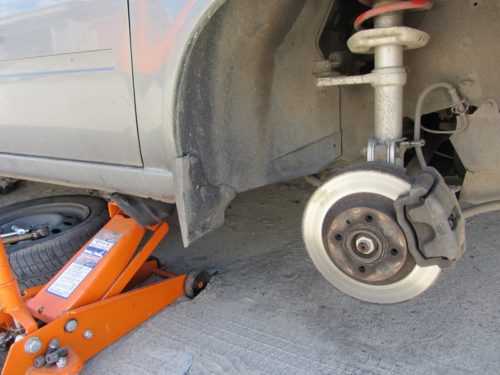

• Автомобиль поднимается с помощью домкрата.
• Снимается переднее колесо.
• Приоткручиваются два болта крепления шаровой, откручивается гайка крепления (ключ на 17 и 19).

Арматурный прут вставляется между рычагом и корпусом опоры, после чего тянется вниз.

• По пальцу необходимо бить снизу вверх в разных направлениях, чтобы конус шарового пальца выскочил из рычага.
• После того, как конус вышел, опора отворачивается от поворотного кулака.
• Чтобы шаровая не прижималась к кулаку посредством рычага, подпирается ступица, либо ставится колесо и опускается домкрат.
• Далее проводится замена шаровой опоры, которая крепится к рычагу и кулаку.

Срок службы и нюансы осмотра

Практика эксплуатации показывает, что ресурс опор при езде по ухабистому дорожному покрытию в среднем составляет 70-80 тысяч километров.

Причина в том, что эти элементы «не любят» неровные поверхности (ямы, колдобины и прочие)

При осторожной эксплуатации и движении по дорогам лучшего качества шаровые служат дольше — до 120-140 тысяч километров

В любом случае через 80 тысяч километров пробега желательно также проверить и рулевые наконечники, которые также подвержены износу.

Распознать износ наконечников и шаровых опор можно по легкому покачиванию машины в процессе движения, стуках на кочках и заторможенной реакции на перемещение рулевого колеса. После замены неисправных элементов проблема пропадает.

Перед заменой наконечников рулевого управления, а также шаровых опор, стоит проверить состояние всей передней подвески Рено Логан. Делать это лучше на смотровой яме или подъемном устройстве, на СТО для этого часто используют одностоечные подъемники для автосервиса.

Передние колеса должны быть обязательно подвешены. Во избежание проблем в процессе эксплуатации желательно заглядывать под авто при любой возможности.

Сделайте следующее:

Сейчасчитают Почему Рено замедляет свои автомобили?

923

Новый Renault Duster 2021 в России: комплектации и цены, первые отзывы

7.4k

Оцените состояние пыльников шаровых, выполненных из резины, проверьте целостность чехлов ШРУСа, исправность рулевой рейки и наконечников.
Рассмотрите элементы подвески на факт следов механических ударов или трещин, которые могли появиться при сильном воздействии в процессе движения.
Обратите внимание на состояние рычагов, штанг стабилизаторов, стоек и соединительных тяг на факт деформации. Осмотрите все элементы передней части кузова в местах крепежа.
Обратите внимание на состояние резиновых изделий — подушки, шарниров и опоры передней стойки

Выявление любых повреждений на этих элементах требует незамедлительной замены. Главные симптомы неисправности — разрывы, выпучивание резины, повреждение с торцевой части. Кроме того, замена необходима при явных признаках старения, разделении металла и резины, трещинах и прочих нарушениях целостности.

Как снять шаровую опору без съемника? Когда под рукой его нет

Довольно часто автолюбители интересуются, как снять шаровую опору без съемника. Такая необходимость может возникать по разным причинам. Чаще всего, имеющийся съемник не подходит к данной модели автомобиля. Хотя, принцип крепления опоры не отличается, общая конструкция подвески может быть разной. Поэтому, оказывается, что имеющимся съемником просто не подобраться к детали. Также у многих начинающих водителей нет в наличии некоторых приспособлений. Не стоит ехать на станцию техобслуживания из-за отсутствия съемника, опять же можно обойтись без него. К тому же, никаких отрицательных моментов возникнуть не должно.

Выбор конструкции шарнира для стедикама типа «Merlin»

Конструкция стедикама типа «Мерлин» («Merlin») допускает использование двух типов шарниров, шарового и карданного.

Шаровой шарнир значительно упрощает конструкцию стедикама, но он не способен передать вращение от ручки к подвижной части стедикама.

Такой шарнир проще изготовить, но сложнее снизить трение, возникающее между шариком и пяткой. Есть, правда, шаровые шарниры, обладающие меньшим трением. Пятка таких шарниров заполнена мелкими шариками. Но, мне такой шарнир раздобыть не удалось.

Во время экспериментов, я всё же попытался изготовить шаровой шарнир из шарика от узла крепления телескопической антенны и капролоновой пятки. Но, трение в шарнире оказалось слишком большим, даже после применения прокладки из фторопласта. Так что, пришлось подумать об изготовлении более сложного, карданного шарнира.

В карданном шарнире проще снизить трение, но его намного сложнее изготовить. Но, если я чего втемяшил себе в голову…

Восстановление шаровой опоры

При изобилии бюджетных шаровых опор на рынке многим автомобилистам проще купить новую деталь и заменить вышедшие из строя. В условиях плохих дорог шаровая служит приблизительно на протяжении 30 000 километров, поэтому многие относят данную деталь в разряд расходников.

Тем не менее, при желании шаровая опора подлежит восстановлению. В основном в ней изнашивается только вкладыш и пыльник, а металлические элементы остаются нетронутыми. За исключением тех ситуаций, когда водитель долгое время игнорирует стук в подвеске.

Процедура восстановления шаровой следующая:

• Снимается вышедшая из строя деталь.
• Разбирается опора (касается разборных деталей) – разжимаются кольца на пыльнике, он снимается, вынимается палец, меняется смазка и вкладыш. Не использовать графитную смазку.
• Если деталь нельзя разобрать, то в нижней части высверливается большое отверстие и в нем делается резьба. Через это отверстие вынимается вкладыш, тем же способом вставляется новый вкладыш, набивается смазка и закручивается отверстие заранее подготовленной металлической заглушкой.

Гораздо сложнее восстанавливать опоры, которые не снимаются с рычагов. В таком случае процедура проблематичная, поэтому легче купить новую деталь. Чтобы восстановить такую шаровую, нужно особенное оборудование и фторопласт (полимер, который после нагрева до 200 градусов закачивается в деталь через высверленное отверстие).

Какой способ реставрации лучше

• Резьбовая заглушка выглядит предпочтительнее, поскольку нет температурного воздействия на опору. Однако для такого способа требуется толстое дно, что не всегда присутствует на компактных деталях.
• Стакан с резьбой — золотая середина. Сварка происходит без воздействия на пластик, однако прочностные характеристики металла ухудшаются.
• Сварка — самый простой, но малоэффективный способ. После обработки высокой температурой новые полимерные вставки теряют свойства и срок их эксплуатации снижается.
• Развальцовка — идеальный с точки зрения качества способ. Вы получаете фактически новую шаровую опору, изготовленную по заводским технологиям. Однако в домашних условиях такая методика не работает.

Неразборной способ

Суть этой технологии заключается в том, что в корпусе снятой с автомобиля шаровой опоры сверлится отверстие, через которое внутреннее пространство под давлением заполняется разогретым полимерным составом.

Перед такой процедурой важно продуть шарнир сжатым воздухом для избавления от пыли

После того, как деталь остынет, ее очищают от остатков вещества, устанавливают на место резиновый пыльник. Для этого используются готовые стержни, которые наполняются ремонтными составами. Их можно приобрести в специализированных автомобильных магазинах.

Чтобы впрыскивать ремонтный состав с пневматическим усилием, понадобится экструдер.

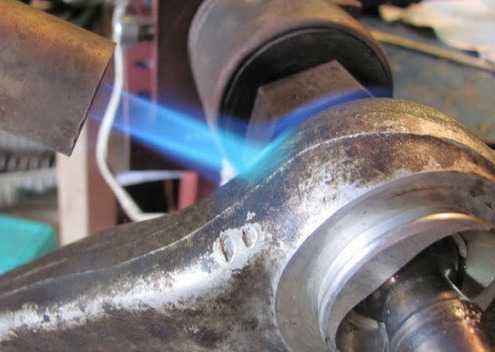

Подогреть полимерный состав можно с помощью паяльной лампы или горелки.

Отреставрированный таким образом шарнир может работать не меньше 50000 километров пробега. Кроме того, данную технологию можно использовать несколько раз. Важным условием ее применения является целостность  конструкции шарнира.

Данный метод имеет следующие преимущества:

• обеспечивается качественная сухая смазка пальца;
• полимерный состав качественно заполняет все пустоты;
• высокая прочность восстановленной детали;
• сохранение заводской конструкции, целостности ремонтируемой детали;
• при застывании пластмассы образуется цельный вкладыш, который по своей плотности превосходит заводской вариант.

Таким образом, изношенные шаровые опоры можно реставрировать своими силами. Сделать это не слишком сложно, придерживаясь определенных правил и последовательности. С другой стороны, после таких процедур не приходится рассчитывать на большой срок службы восстановленных деталей. Если есть возможность установить новую деталь, то лучше отдать предпочтение именно такому варианту.

Мне нравитсяНе нравится

Восстановление опоры

Существует 2 неисправности этого элемента конструкции. Чаще всего, встречается выработка имеющейся в корпусе смазки. В таком случае, вы можете легко восстановить работоспособность шаровой опоры. Для этого применяется особый шприц, с его помощью в корпус добавляют новую порцию смазки.

Лучше всего для этого подойдет графитная смазка, но можно использовать и другую, со схожими показателями. Но, не забывайте, что ресурс восстановленной детали несколько меньше. Если имеется большой износ, то такой способ не поможет. Запчасть придется заменить.

Заключение. Отечественные дороги не способствуют долгой жизни подвески. Поэтому, ремонтировать ходовую приходится довольно часто. Из-за этого, часто возникает вопрос, как снять шаровую опору без съемника. На самом деле, это довольно просто. Для этого не потребуются огромные усилия. Из инструментов используется монтировка и молоток. Снятие шаровой без специального приспособления не влияет отрицательно на подвеску.

Демонтаж и установка верхней шаровой опоры

Выкручиваем гайку крепления шарового шарнира к кулаку. Мешать ничего не будет, откручиваем её полностью. Устанавливаем съемник и распираем его. Молотком и наставкой выбиваем палец из кулака.

Снимаем ступицу с пальца и отводим в сторону. Откручиваем крепежные болты от рычага.

До замены верхней шаровой опоры ваз 2107 её нужно тоже обслужить. Снять пыльник и положить под него дополнительную смазку.

Установку производим в обратной последовательности.

Закручиваем болты крепления к рычагу. Шляпки болтов должны смотреть вниз в сторону пыльника. Если поставить шляпками вверх, то можно порвать его.

Так же, как и с нижним шарниром, при затягивании гайки, палец верхней опоры может прокручиваться. Есть выход из положения.

Ставим под нижний рычаг брусок. Устанавливаем между верхним рычагом и отбойником ключ и опускаем автомобиль.

Подобным образом меняем шаровые опоры на ваз 2107 с другой стороны. Все болтовые соединения перед закручиванием нужно смазывать, чтобы они не заржавели. При последующих заменах открутить их не составит труда.

Для наглядности смотрите видео замены шаровой опоры ваз 2107:

Как заменить шаровую опору в моделях ВАЗ своими руками

Обязательно зафиксируйте машину, чтобы она не двигалась. Сделать это можно при помощи ручного тормоза, противооткатных башмаков или скорости. Так как вам придется находиться под автомобилем, и следует себя надежно обезопасить.

Лучше всего выполнять саму замену опор на яме или же с помощью домкрата поднять авто. Не забудьте при этом немного отпустить болты крепления у колеса, но отпустить, а не отвернуть целиком.

После этого вы должны убрать гайку для крепления опоры, отвернув ее и выбив. Для того чтобы выбить саму опору, вы можете использовать два способа:

Для удаления пальца опоры из так называемого поворотного кулака, вам понадобится съемник. Вы можете увидеть его на фотографии внизу.

Воспользоваться специальными инструментами – наставкой, монтировкой или молотком.

1. Демонтировать колесо.
2. Щеткой вычистить крепления шаровых опор.
3. Обработать соединения жидкостью WD-40 (или ее аналогом).

1. Ключом на «22» открутить гайки верхней и нижней опор на 1,5-2 оборота.

1. Поставить специализированный съемник для шаровых опор.

1. Обычно шаровые опоры удается извлечь за один прием (сначала верхнюю, потом нижнюю). Если без применения усилий шаровая остается на месте, нужно подсадить ее с помощью выколотки и молотка (ударять по выступам поворотного кулака).

1. После выпрессовки шаровых опор ВАЗ 2107 стоит снять гайку, которой крепится верхняя шаровая, и достать ее из кулака.
2. Возможно, данная статья вызовет интерес: Замена тормозной жидкости на ВАЗ 2110 в домашних условиях

Инструменты для работы.

Чтобы провести замену шаровой, потребуется подготовиться. Для этого надо:

1. Ключи и воротки.
2. Жидкость WD-40.
3. Смазка Литол или ШРБ.
4. Съемник.
5. Молоток и лом.

Шаровая опора соединяет рычаг и поворотный кулак.

При помощи нее крепится рычаг к ступице.

Время замены

При эксплуатации авто по плохой дороге потребуется менять шаровые часто.

1. Изначально при выходе ее из строя будет слышен стук.
2. Потом автомобиль начнет уводить в сторону даже при езде по хорошей дороге.
3. Затем начнут изнашиваться неравномерно шины.
4. При повороте руля могут проявиться скрипы.
5. Поворачивать колеса станет сложнее.

Если палец свободно перемещается при незначительном усилии руки, шаровая опора требует замены.

Замена

Весь процесс осуществляется по таким этапам:

1. Снятие . Вывесить колесо, открутить гайку на пальце, потом выбить шток с гнезда.

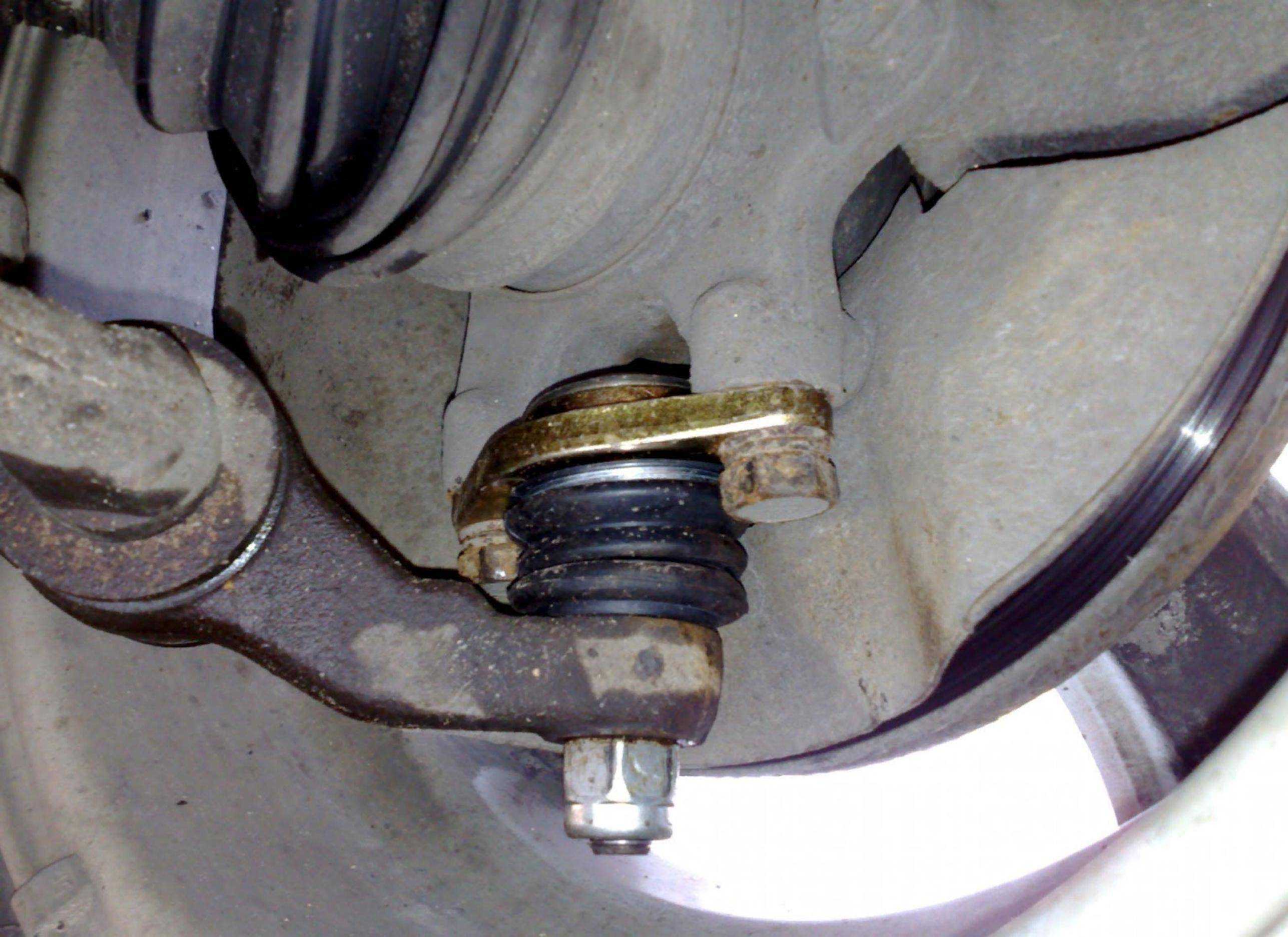

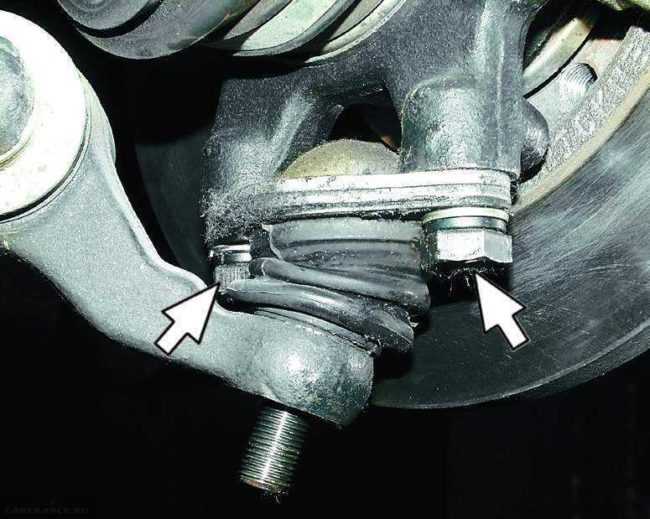

Отворачиваем 2 болта крепления шаровой к кулаку.

Если нет съёмника, вставляем монтажку и выбиваем рычаг молотком.

Установка

Перед установкой наполняем чехол смазкой.

Надо просто вставить палец в гнездо и затянуть на нем гайку. Обязательно стоит смазать шаровую внутри под пыльником.

Как осуществить замену на Лада Приора?

В этом случае роль съемника могут выполнить молоток и прут арматуры. Чтобы снять износившуюся или сломанную шаровую опору, потребуется:

• Автомобиль поднимается с помощью домкрата.
• Снимается переднее колесо.
• Приоткручиваются два болта крепления шаровой, откручивается гайка крепления (ключ на 17 и 19).

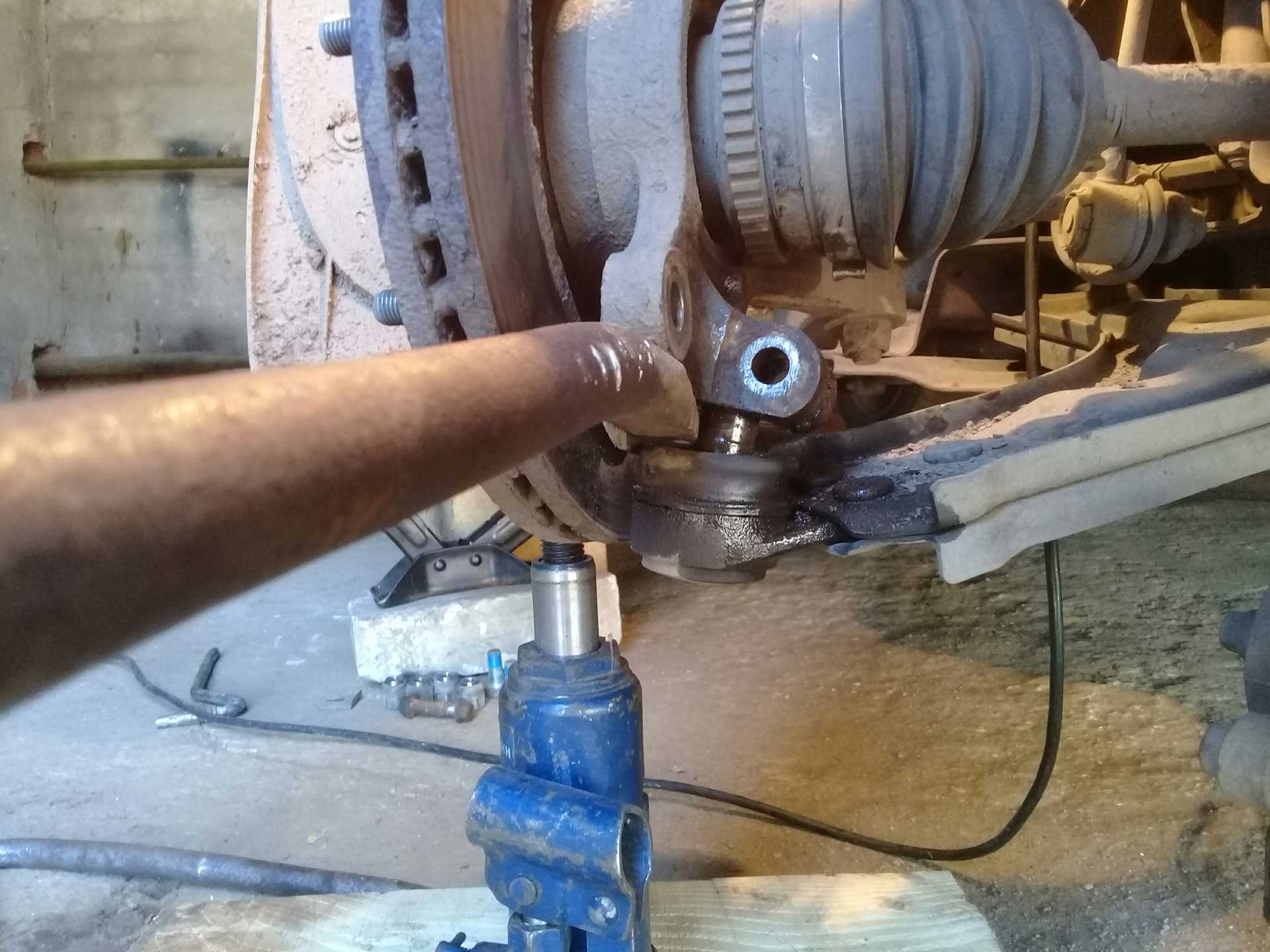

Арматурный прут вставляется между рычагом и корпусом опоры, после чего тянется вниз.

• По пальцу необходимо бить снизу вверх в разных направлениях, чтобы конус шарового пальца выскочил из рычага.
• После того, как конус вышел, опора отворачивается от поворотного кулака.
• Чтобы шаровая не прижималась к кулаку посредством рычага, подпирается ступица, либо ставится колесо и опускается домкрат.
• Далее проводится замена шаровой опоры, которая крепится к рычагу и кулаку.

Альтернативный метод

Напоследок отметим, что выпрессовать палец опоры или наконечника можно даже, если нет возможности изготовить съемный механизм. Но такой метод следует использовать только в крайних случаях. Для извлечения пальца потребуется наличие монтировки и молотка.

Монтировка используется в качестве рычага и ее нужно установить так, чтобы создать усилие на отжатие опоры или наконечника, к примеру, поместить ее между рулевой тягой и проушиной стойки.

После создания усилия монтировкой, необходимо молотком наносить мощные удары по телу проушины. Если все правильно сделать, то после 2-3 ударов палец выскакивает.

Недостатком этого метода является то, что из-за ударных нагрузок можно повредить проушину, поэтому желательно все же применять съемники, а не выбивать опору.

Добро пожаловать! Шаровые опоры – при езде по хорошим дорогам они живут гораздо долгую жизнь и меняются редко, так же и остальная ходовка, но в России встретить качественные дорого очень большая редкость, особенно для тех кто живет в небольших деревнях, в небольших городах и сёлах, поэтому то и шаровые опоры менять очень часто придётся, из-за изношенных опор колесо при наезде на кочку больно сильно заваливаться будет, в связи с этим будет происходить потеря сцепных качеств с дорогой а на большой скорости это уже не так то и безопасно.

Примечание! Опор на классике всего четыре, две в левой части находятся и две в правой, снимаются что верхние, что нижние опоры абсолютно идентично, закреплены они на трёх гайках (Сразу думайте какой инструмент Вам понадобится), но прежде чем эти гайки выкручивать, нужно будет гайку пальца шаровой опоры отвернуть, выбить палец из рычага (Лучше всего в этом случае спец. съёмником воспользоваться, для снятия опор) и уже выкрутив гайки, шаровую снять можно будет, учтите одно Но! Шаровые находятся в самом низу, поэтому со временем закисают и рукой их подцепить просто не получается (Когда откручено всё), в этом случае понадобится небольшой лом или же толстая мощная отвёртка!

Читать также: Запуск двигателя с реверсом

Где находятся шаровые опоры? В подвески классического автомобиля присутствуют такие элементы которых в передне приводных машинах нет, так в классике есть рычаги, а именно нижний и верхний рычаг, между которыми находятся пружины и амортизаторы, на данных же рычагах закрепляются ещё и шаровые опоры, одна шаровая располагается сверху, другая же шаровая находится внизу, обе они указаны стрелками на фото ниже:

Когда нужно менять шаровые опоры? Шаровая опора состоит из пыльника (Так называемая резинка, указана она синей стрелкой) под которым находится вся сердцевина (Главная часть) шаровой опоры, если быть более точнее то там расположен шар который может перемещаться, кроме этого туда набита ещё и смазка, так вот это главная часть у шаровой опоры и если внутри всё разобьётся или попадёт грязь, то такая опора будет подлежать сразу же замене, иначе колёса как мы уже сказали будут заваливаться уже при наезде на небольшую яму, что очень опасно при наезде на скорости на кочку и ещё кой что, изношенные опоры будут издавать различного рода звуки, в основном это стук и скрипы, поэтому если Вы начали слышать постоянно при езде что то из перечисленного, то в таком случаем займитесь проверкой шаровой опоры, это очень легко, главное чтобы инструмент нужный под рукой был (Как проверить опору, показано в видео-ролике в самом конце этой статьи).

Снимаем старые шаровые опоры с автомобиля

Подготовительные операции

Берем щетку по металлу, тщательно зачищаем гайки шарнира, резьбу шаровых пальцев, посадочные места и болты крепления опор к рычагам подвески.

Замачиваем ВД 40. Брызгаем аккуратно, чтобы жидкость не попала под пыльник. В противном случае при демонтаже, палец шариковой опоры может проворачиваться вместе с гайкой. Это будет проблема, но она решаема, об этом расскажу позже. Ждем несколько минут, чтобы все откисло. Приступаем к снятию старого шарового шарнира с ВАЗ седьмой модели.

Демонтаж

Начнем с замены нижней шаровой опоры. Разрабатываем гайку. Для этого берем накидной ключ на «22». Если использовать рожковый, то можно «слизать» грани. Если вы ее сорвали, то дольше пользуемся рожковым ключом, потому что накидной не получится снять, когда выкрутить ее до упора.

В большинстве случаев, эта гайка прикипает, ржавеет. Чтобы ее сорвать, нужно приложить немало усилий. Сорвав, расхаживаем ее на неполный ход, выкрутив и закрутив обратно, чтобы прошла часть резьбы пальца, очистив ее.

Выкрутить ее полностью не получится. Из-за конструктивных особенностей поворотного кулака на ВАЗ 2101-07, она упрется в сошку. Поэтому, при демонтаже нижнего шарикового шарнира, нужно гайку открутить по максимуму, сколько это позволит конструкция.

Берем съемник, вставляем его между пальцами верхней и нижней опоры. Выкручиваем его, пока он не упрется в них своими краями. Продолжаем его «натягивать», но не до «усеру», чтобы не сорвать резьбу на нем. Если он крутиться с большим трудом – остановитесь. Этого усилия будет достаточно, чтобы выпрессовать нижнюю шаровую.

В руках у нас молоток, желательно взять в другую руку наставку, чтобы повысить точность ударов. Один ее край упираем в поворотный кулак, там есть специальный выступ (показан на фото ниже), по другому «лупим» молотком. После нескольких ударов, палец должен «выскочить» из конуса.

Остальное – дело техники. Выкручиваем гайку полностью, теперь места для полного вылета хватит, если все-таки она упрется в сошку, то монтировкой опускаем рычаг вниз.

А теперь неприятный момент. После того, как палец вылез из посадочного места поворотного кулака, его ничего не держит. На гайке есть фторопластовое кольцо, фиксирующее её от самопроизвольного откручивания. Оно может потянуть за собой палец, гайка начнет крутиться вместе с ним.

Это проблема, с которой сталкивался не однократно. Можно гайку распилить или разрубить зубилом, что я делал в начале своего пути автослесаря. Это «геморрой», большая трата времени и сил. С опытом до меня дошло, как можно выкрутить гайку нижней шаровой опоры, если она прокручивается вместе с пальцем. Этим опытом хочу поделиться с вами, но чуть позже.

Замачиваем болты крепления шаровой к рычагу ВД-40, предварительно очистив от грязи щеткой по металлу. Ключом на «13» откручиваем их. Используем два ключа, одним удерживаем винт от проворота, вторым крутим гаечки. Вынимаем старую деталь из паза.

Снимаем верхнюю опору

Для замены верхней шаровой, оставляем ступицу на нижнем пальце. Проводим подготовительные операции, о которых говорилось выше, «расхаживаем» гайку в разные стороны, прогоняя постепенно по резьбе.

Выкручиваем ее ключом на «22». Рекомендуется выкрутить полностью, ничего мешать не будет. Если этого не сделать, то после «выбивания» опоры, гайка может прокручиваться вместе с пальцем.

Подкладываем под нижний рычаг кирпич, опускаем авто, пока он полностью не ляжет на него. Тем самым, зафиксировав его. Вставляем съемник, выкручиваем его до упора и немного больше, но не до скрипа зубов. Нам нужно, чтобы между опорами появился «натяг», достаточный, для вырывания верхней шаровой из кулака. Берем наставку, молоток и лупим по отливу верхнего кулака, пока она не выскочит.

Снимаем ступицу с пальцев обоих опор и откладываем в сторонку, чтобы не мешала.

Повторяем операции с креплением верхнего шарнира аналогично ее нижней сестры. Брызгаем WD-40, берем ключи на «13», выкручиваем болты крепления к рычагу.

Видео, как снять шаровые опоры при помощи съемника:

Признаки неисправности

Простота конструкции обеспечивает шаровой опоре достаточную надежность, но и у нее есть свой ресурс работы, причем зависящий от условий эксплуатации авто.

Значительные ударные нагрузки, которые возникают при движении по неровностям, способны достаточно быстро износить данный элемент подвески.

В целом же срок службы шаровой опоры может варьироваться от 15 до 150 тыс. км, все зависит от аккуратности вождения и дорог, по которым авто эксплуатируется.

При значительном износе данного элемента, начинают проявляться определенные признаки, указывающие на потребность в замене:

• Стук со стороны подвески при передвижении по неровностям;
• Виляние авто при движении;
• Неравномерный износ резины колес.

Увеличение усилия на руле, дополнительно сопровождающееся скрипом со стороны подвески;

Эти признаки являются последствием критического износа шаровой опоры, сопровождающегося увеличением зазора внутри элемента.

Если своевременно не произвести восстановительные работы и продолжать эксплуатировать авто, в конечном итоге это приведет к выскакиванию пальца из корпуса – ступица рассоединиться с подвеской, колесо уйдет вбок и авто «приземлится» на кузов. В итоге ремонт будет очень дорогостоящим.

При проявлении признаков, указывающих на износ опоры, следует провести проверку состояния, чтобы выявить, что стало причиной появления – шаровая или другие элементы подвески.
