Почему рвет цепи на 406 двигателе?
Здесь одна причина, не дают хорошую натяжку натяжители цепи, так как они есть двух видов, одни фиксируются при выходе (эти лучше) другие не фиксируются. А так как натяжение происходит за счет давления масла, то возможные причины такие, слабое давление масла, либо забитый канал подачи масла к натяжителю, либо в самом натяжителе забилось отверстие для прохождения масла.
Есть разница в распредвалах 406 двигателя
Разница есть в распредвалах 406 двигателя, на фото показаны распредвалы 406 двигателя, с лева распредвал ставиться на левую сторону (впускные клапана) если смотреть на двигатель спереди а правый на правую (выпускные клапана)
Обратите внимание на стрелки, по кулачкам распредвала и направляющей можно определить какой распредвал ставиться слева а какой справа
Вся разница в направляющих, но если направляющие перебить в другие отверстия, то левый распредвал станет правым .
P/S Самая распостранёная ошибка , при сборке звёздочек р/валов не внимательно устанавливают направляющие, вследствии, двигатель не работает так как нужно.
Для того чтобы в нормальном режиме работал мотор на автомобиле Волга или Газель, необходимо правильно выставить на ЗМЗ-406 метки ГРМ. На автомобилях в качестве привода использоваться может цепь или ремень. Преимуществ и недостатков у каждого типа имеется много, некоторые утверждают, что цепь не способна порваться. Нужно огорчить – способна, да еще и как! Кроме того, для ее нормальной работы требуется наличие смазки, поэтому при замене цепи нужно действительно разобрать половину мотора и даже сливать масло.
Основные принципы
Внешне эта процедура достаточно проста, но при ее выполнении нужно знать следующее. После затяжки нужно провести контрольное обследование. Для этого необходим динамометрический ключ. Контрольный момент заключается в следующем.
В этой статье, находится интересный материал, про регулировку клапанов ВАЗ 2109.
Тут, находится видео тюнингованой Нивы.
Если после достаточно сильного приложения силы болт начал растягиваться, значит, все механические моменты проведены в точном соответствии с технологическим режимом.
Наиболее важными нужно считать следующие положения:
- Когда к болту состоялось приложение момента величиной в 20кГсм, а текучесть не была достигнута, болт следует заменить, он из металла повышенной прочности.
- При появлении значительного уменьшения болта, следует задуматься о его полной замене, так как он полностью разрушен.
- Другие нюансы этой технологической процедуры описаны только в инструктивных материалах к конкретной марке машины.
Особенности конструкции
Двигатель ЗМЗ406 – это мотор с четырьмя цилиндрами и 16-ью клапанами. Выпускает моторы открытое акционерное общество «Заволжский моторный завод». Предназначен для установки в легковые транспортные средства и микроавтобусы. Серийно стал выпускаться только с 1997 года, хотя первые прототипы появились еще в 1992. Блок цилиндров в моторе из чугуна для лучшей жесткости и надежности. Массы поршня и поршневого пальца уменьшены и вместе с коленвалом сделаны из качественного материала. Используются гидротолкатели клапанного механизма, благодаря чему не нужно регулировать зазоры.
Технические характеристики даны в таблице:
| Параметр | Значение |
| Год выпуска ЗМЗ | 97 – 08 |
| Система питания | Инжекторкарбюратор |
| Тип мотора | Рядный |
| Объем в литрах | 2,2 |
| Номинальный крутящий момент | 177 |
| Экологический класс | Евро 3 |
| Расход горючего на 100 км | 11,5 л |
| Расход масла на 1000 км | 100 гр |
| Замена масла | Через 7000 км |
| Жизненный ресурс | 300 000 |
Внимание! Технические характеристики ЗМЗ являются номинальными. Для каждой модификации необходимо смотреть книгу по эксплуатации
Замена ремня ГРМ ЗМЗ проводится один раз на 100 тысяч километров. Через каждые 30 тысяч километров необходимо контролировать состояние ГРМ. Порванная цепь может погнуть клапана. Тогда ремонт обойдется в несколько раз дороже, чем просто смена ремня ГРМ ЗМЗ.
Блок цилиндров, головка, кривошипно-шатунный механизм УМЗ-4216
Блок цилиндров двигателя УМЗ-4216 отлит из алюминиевого сплава заодно с чугунными гильзами цилиндров. Номинальный диаметр гильз 100 мм. Для более равномерного охлаждения гильз в межцилиндровых перемычках блока предусмотрены протоки для прохода охлаждающей жидкости.
Головка блока цилиндров двигателя УМЗ-4216 из алюминиевого сплава со вставленными седлами и направляющими втулками клапанов. Блок цилиндров и головка блока разделены прокладкой из асбестового полотна, армированного металлическим каркасом. Толщина прокладки в сжатом состоянии 1,5 мм. Для совмещения отверстий подвода масла на блоке цилиндров и прокладке, она должна устанавливаться выступом в сторону картера сцепления.
Каталожные номера деталей и узлов блока цилиндров двигателя УМЗ-4216.
После обкатки автомобиля, через 2000 километров пробега, и после каждого снятия головки блока цилиндров необходимо производить подтяжку гаек крепления головки с использованием динамометрического ключа. Подтяжку надо производить только на холодном двигателе.
Для обеспечения равномерного и плотного прилегания прокладки к головке блока и на блок цилиндров, затяжку гаек производить в последовательности указанной на рисунке ниже, в два приема. Первый раз — предварительно с меньшим усилием, момент затяжки 5,0-6,5 кгсм, второй раз — окончательно, момент затяжки 9,0-9,5 кгсм.
Порядок подтяжки гаек головки блока цилиндров двигателя УМЗ-4216.
Каталожные номера деталей и узлов головки блока цилиндров двигателя УМЗ-4216.
Кривошипно-шатунный механизм двигателя УМЗ-4216, устройство.
Коленчатый вал двигателя УМЗ-4216 пятиопорный, отлит из высокопрочного чугуна. В шатунных шейках имеются полости для дополнительной центробежной очистки масла. Моторное масло от коренных шеек в полости шатунных подводиться через сверленые каналы. К коренным шейкам масло поступают из каналов блока цилиндров. Передний конец коленчатого вала уплотняется самоподжимным сальником, работающим по наружной поверхности ступицы шкива коленчатого вала.
Передний конец коленчатого вала двигателя УМЗ-4216.
Усилие, направленное вдоль оси коленчатого вала при выключении сцепления, воспринимается упорными подшипниками, установленными на передней опоре коленчатого вала. Задний конец коленчатого вала также уплотняется самоподжимным сальником, работающим по цилиндрическому хвостовику диаметром 80 мм.
Уплотнение заднего конца коленчатого вала двигателя УМЗ-4216 с элементами уплотнения картера сцепления.
Каталожные номера деталей и узлов кривошипно-шатунного механизма двигателя УМЗ-4216.
Вкладыши коренных и шатунных подшипников коленчатого вала.
Вкладыши подшипников коленвала изготовлены из стальной ленты, залитой антифрикционным сплавом на основе алюминия.
Маховик.
Маховик двигателя УМЗ-4216 чугунный, со стальным зубчатым венцом для пуска двигателя стартером, крепиться к торцу коленчатого вала семью самостопорящимися болтами. Коленчатый вал отбалансирован в сборе с маховиком и сцеплением.
Шатуны.
Шатуны стальные, кованые, двутаврового сечения. В верхние головки шатунов запрессованы тонкостенные втулки из оловянистой бронзы. Для смазки поршневого пальца в верхней головке шатуна имеется отверстие, совпадающее с отверстием во втулке. Стопорение гаек шатунных болтов и шпилек крепления крышек коренных подшипников выполнено анаэробным герметиком. В случае разборки указанных соединений необходимо тщательно удалить нанесенный герметик. При сборке на резьбовые части болта следует нанести свежий герметик и произвести затяжку соединения.
Поршни двигателя УМЗ-4216.
Поршни выполнены из алюминиевого сплава. В верхней части поршня имеется три канавки для поршневых колец. Юбка поршня в горизонтальном сечении имеет овальную форму. Большая ось овала перпендикулярна оси бобышек под поршневой палец. В вертикальном сечении юбка имеет так называемый бочкообразный профиль.
Поршневые кольца.
Устанавливаются по три на каждом поршне. Два компрессионных и одно маслосъемное. Кольца изготовлены из специального чугуна. Наружная поверхность верхнего компрессионного кольца имеет бочкообразный профиль и хромовое покрытие. Второе компрессионное кольцо имеет фосфатное покрытие темного цвета. На верхнем торце кольца имеется метка TOP. Рабочая поверхность кольца коническая с большим диаметром у нижнего торца кольца. Угол наклона образующей конуса 1 градус -1 градус 50 минут.
Маслосъемное кольцо с двумя хромированными выступами на рабочей поверхности. Маслосъемное кольцо имеет радиальный расширитель в виде браслетной пружины. При установке колец на поршень стыки колец должны быть разведены по отношению друг к другу на 120 градусов.
Замена прокладки головки цилиндров двигателя ЗМЗ-405, ЗМЗ-406
Обычно прокладку головки блока меняют при следующих повреждениях:
– Прорыв газов в систему охлаждения;
– Попадание в систему охлаждения масла;
– Недостаточная компрессия в одном или нескольких цилиндрах (менее 1 МПа).
Снятие
Головку блока можно снять с ресивером и выпускным коллектором.
Если головку блока снимают с двигателя, установленного на автомобиле, нужно предварительно выполнить следующие операции:
Отсоединить топливопроводы подачи и слива топлива.
Снять аккумуляторную батарею.
Снять капот.
Слить жидкость из системы охлаждения двигателя.
Снять катушки зажигания.
7. Отсоединить штекерную колодку датчика фазы от жгута проводов.
Отвернуть винты и отсоединить провода от датчиков указателя давления масла 1 и аварийного давления масла 2.
Отсоединить штекерные колодки от датчиков температурного состояния двигателя 5, указателя температуры охлаждающей жидкости 4, сигнализатора перегрева охлаждающей жидкости 3.
Ослабить затяжку хомута и снять со штуцера 6 термостата шланг к расширительному бачку.
Ослабить затяжку хомута 1 и снять со штуцера шланг 2 к обратному клапану вакуумного усилителя тормозов.
Отсоединить штекерную колодку 3 от датчика положения дроссельной заслонки.
Отвернуть гайку 1 и снять «массовый» провод голубого цвета со шпильки на переднем конце ресивера.
Отвернуть гайку 4 и вытащить трос 3 акселератора из сектора привода воздушной дроссельной заслонки.
Отсоединить от жгута проводов штекерную колодку 2, расположенную между впускными трубами двигателя, датчика частоты вращения и синхронизации коленчатого вала, установленного около зубчатого венца шкива коленвала.
Сдвинуть сальник 3 троса с резьбового наконечника 2 оболочки троса, отвернуть гайку 1 крепления наконечника троса и вытащить наконечник 2 из кронштейна, закрепленного на впускной трубе двигателя, сдвинув его назад.
Затем вынуть трос акселератора из кронштейна вверх.
Отогнуть держатель троса акселератора и вынуть из него трос.
Отвести трос акселератора в сторону от двигателя.
Отсоединить провода от генератора.
Отсоединить штекерную колодку 1 от регулятора холостого хода.
Отвернуть гайку 2 и снять «массовые» провода со шпильки на заднем конце ресивера.
Отсоединить штекерную колодку 1 от датчика температуры воздуха.
Ослабить затяжку хомута 2 и снять шланг подачи охлаждающей жидкости со штуцера крана отопителя
Отсоединить штекерные колодки 1 от форсунок.
Разогнуть держатели 2 жгута проводов и вынуть жгут из держателей.
Отвести жгут проводов в сторону от двигателя.
Затем отсоединить приемную трубу глушителя от выпускного коллектора, отсоединить шланг от корпуса дроссельной заслонки, снять подводящую трубу радиатора, снять генератор.
Дальше порядок снятия головки блока с двигателя, снятого с автомобиля и с установленного на автомобиле, одинаковый.
1. Снять распределительные валы (описано в статье – Замена распредвалов двигателя ЗМЗ-406)
Ослабить затяжку хомутов 1 и снять со штуцеров корпуса дроссельной заслонки шланги 2 и 3

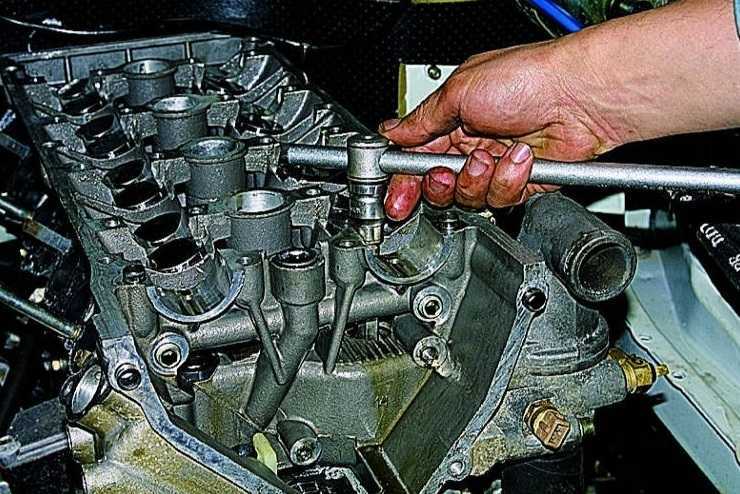

Шестигранным ключом «на 12» ослабляем затяжку десяти болтов, после чего отворачиваем и…
Вынимаем болты
Извлекаем шайбы
Снимаем головку блока цилиндров…

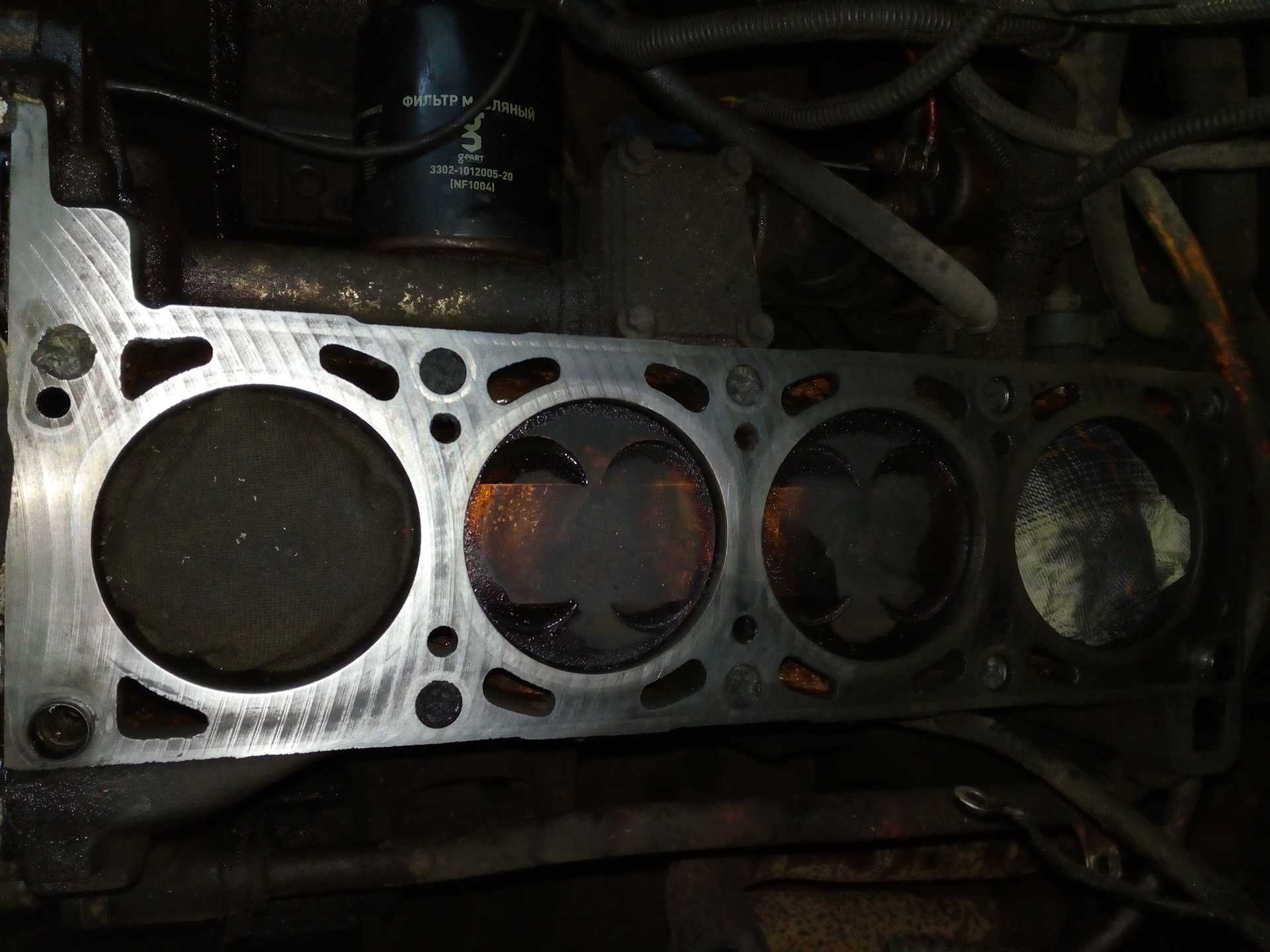

Отделяем и снимаем прокладку под головкой
Установка
Устанавливают головку блока в порядке, обратном снятию.
Перед установкой нужно очистить прилегающие поверхности головки и блока от остатков герметика и прокладки.
Провести общую дефектацию головки цилиндров.
Проверить с помощью металлической линейки и щупов, не нарушена ли плоскостность поверхности головки, прилегающей к блоку.
Для этого линейку поставить ребром на поверхность головки, посередине вдоль, а затем поперек и щупами измерить зазор между плоскостью головки и линейки.
Если зазор превышает 0,1 мм, головку нужно заменить.
Порядок затяжки болтов крепления головки блока показан на рисунке.
Болты крепления головки блока затянуть в два этапа:
– 1-й этап — 40–60 Нм (4,0–6,0 кгс·м);
– 2-й этап — 130–145 Нм (13,0–14,5 кгс·м).
Момент затяжки ГБЦ двигателя модели ЗМЗ 406 следует менять. Это делается в зависимости от того, какой этап используется для затяжки головки блока цилиндров. Существует два этапа. Но опытные механики советуют разбить затяжку ГБЦ не на два этапа, а на несколько.
Закончили осмотр, приступаем к силовым упражнениям
Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.
Отсоединяем все мешающие патрубки.
Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.
Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.
Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.
Ослабляем болт на 13, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.
Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.
Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.
Снимаем генератор вмести с треугольной пластиной.
Откручиваем болт на 10 датчика положения коленвала.
Убираем датчик в сторону, что бы не мешал.
Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.

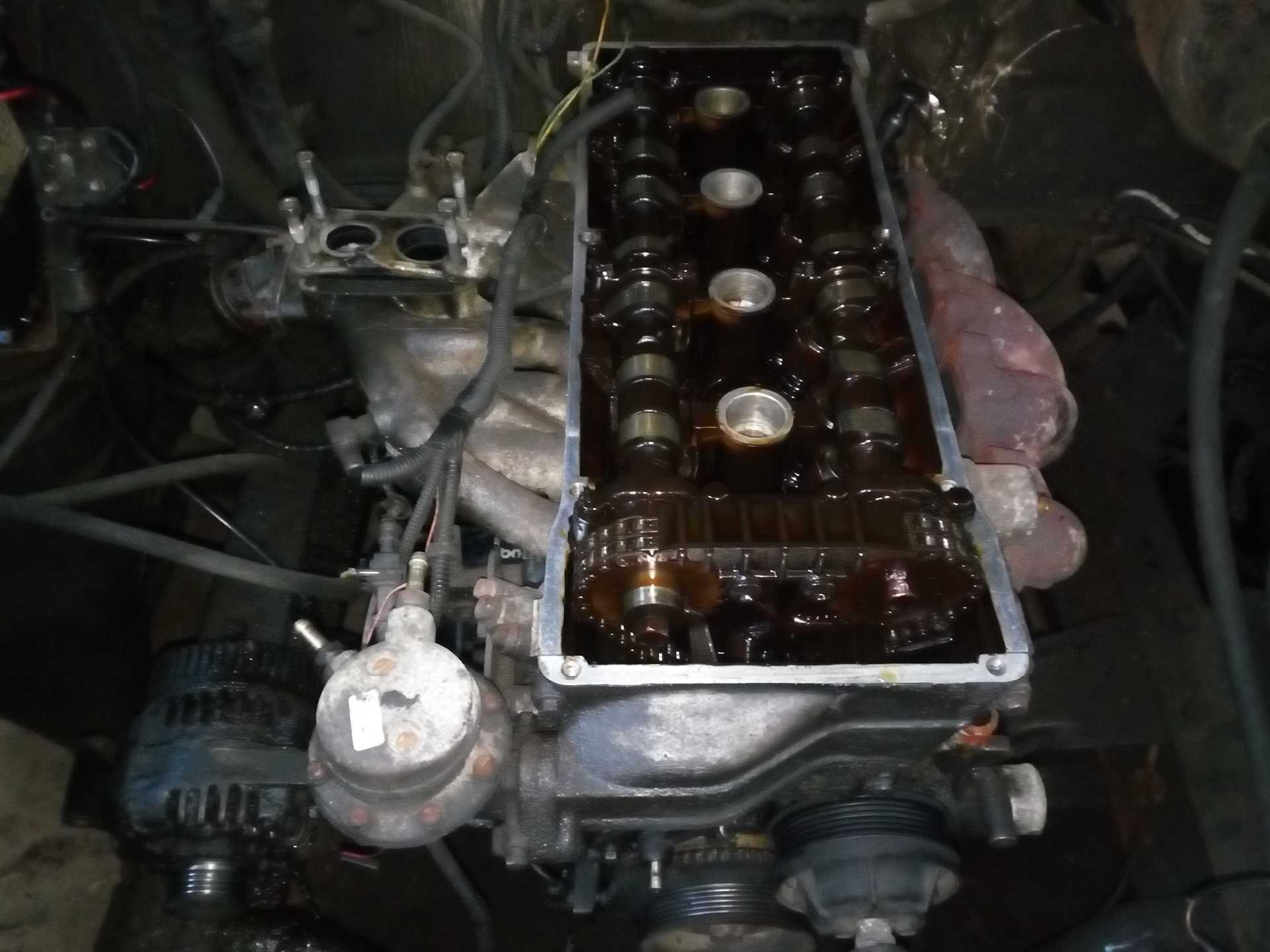

Метка на распредвале впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров.
Аналогично для распредвала выпускных клапанов.
Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.
Ослабляем хомуты патрубков помпы.
Шестигранником на 6 откручиваем четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снимаем насос охлаждающей жидкости.
Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.
Снимаем крышку и сам гидронатяжитель.
Аналогично и нижнем.
Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.
Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масленый поддон (11 винтов и 4 гайки).
Поддон опускается вниз примерно на два сантиметра, дальше не дает балка. Но это хватает что бы вытащить старую прокладку и вспоминая добрыми словами инженеров из Горькова отчистить прилегающие поверхности перед установкой новой прокладки.
Вот такая страшная картина предстает перед нашим взором.
Теперь снимаем нижнею крышку ГРМ.
Шестигранником откручиваем винты верхнего успокоителя и снимаем его.
Аналогично со вторым. Снимется он вместе с цепью.
На распределительных валах есть специальный квадрат под ключ на 30, для того что бы можно было держать валы при откручивании болта звездочки. Ключом на 30 держим валы и на 17 откручиваем звездочки распредвалов.
Снимаем звездочки распределительных валов и цепь с успокоителем.
Шестигранником отворачиваем крепление натяжителя цепи и снимаем его. Аналогично с нижнем.
Отгибаем края стопорной пластины и ключом на 12 отворачиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепью. После чего шестигранником откручиваем два болта нижнего успокоителя и снимаем его.
Снимаем стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного сдвинуто для наглядности.
Для этого лучше всего подойдет двулапый съемник.
А вот и секрет почему мы меняем комплектом. Если посмотреть на звездочки сразу видно разницу, так что старая цепь не подойдет под новые звезды и наоборот.
Теперь, когда все что нам мешало демонтировано можно отмыть все снятые детали и блок цилиндров, хотя бы спереди.
Разборка
1. Отвернуть гайки 1 и снять экран 5 датчика фазы, скобу 2 для подъема двигателя и выпускной коллектор 6.
Снять прокладки выпускного коллектора.
Отвернуть болт 3 и снять датчик 4 фазы.
Вывернуть датчики аварийного давления масла 7 и указателя давления масла 8.
2. Ослабить затяжку хомута 1 и снять шланг с патрубка регулятора холостого хода.
Отвернуть гайки 2 и снять ресивер 3 с впускной трубы.
3. Отвернуть гайки 1 и снять впускную трубу 2 вместе с форсунками и топливопроводом (на фото не показаны).
Снять прокладку впускной трубы.
. и снять заднюю крышку 2 головки блока.
Вынуть гидротолкатели 1 клапанов. Гидротолкатели удобнее вынимать с помощью магнита или присоски
Гидротолкатели нельзя менять местами, поэтому перед снятием их нужно промаркировать, чтобы при сборке установить на свое место.
Хранить гидротолкатели следует в том же положении, в каком они стоят на клапанах, чтобы из них не вытекло масло.
Если конструкцией съемника не предусмотрен упор клапана, подкладываем под него подходящий упор.
Пинцетом вынимаем два сухаря и плавно отпускаем пружины.
Снимаем верхнюю тарелку и две пружины клапана.
Съемником удаляем маслоотражательный колпачок.
Подцепить отверткой и вынуть опорную шайбу 1 пружин клапанов.
Переворачиваем головку блока цилиндров и вынимаем клапан, пометив место его установки, для того, чтобы при последующей сборке клапан встал на свое прежнее место.
Аналогично снимаем и помечаем остальные клапаны.
Изношенные направляющие втулки клапанов выпрессовываем оправкой
Шестигранным ключом “ на 8 ” выворачиваем заглушки масляных каналов.
Какой материал для прокладки лучше
Прокладки из разных материалов
При замене прокладки у многих автовладельцев возникает резонный вопрос, какая прокладка лучше — из металла или паронита? Каждый из этих материалов имеет свои преимущества и недостатки. При этом нужно понимать, что если производитель рекомендует использовать прокладки из определенного материала, то необходимо придерживаться этих требований.
Как правило, металлическая прокладка более крепкая, чем ее паронитовый аналог. Поэтому ее целесообразно ставить на мощные турбированные или форсированные двигатели. Если же вы не планируете тюнинговать мотор вашего автомобиля, а просто эксплуатируете его в щадящем режиме, то для вас не имеет большого значения выбор материала. Соответственно, вполне подойдет и паронитовая прокладка. Тем более, что этот материал является более гибким, и способен плотнее прилегать к рабочим поверхностям.
Тюнинг ЗМЗ 406
Некоторые автомобилисты дорабатывают ЗМЗ 406, то есть проводят тюнинг. Существует два способа провести апгрейд. Первый — механическая доработка, второй — программная. Во втором случае, проводится перепрошивка электронного блока управления двигателем на понижение расхода или увеличения мощностных характеристик. В первом случае, потребуется механическое воздействие, чтобы добавить мощности.
Формирование
Автолюбителю придётся заменить распределительные валы, установить Т-образные клапаны, расточить камеру сгорания, смонтировать облегчённые поршни, шатуны и коленчатый вал. Также, потребуется полная адаптация головки блока цилиндров. Выход мощности составит около 200 лошадок, а вес мотора уменьшиться на 16 кг.
ЗМЗ 406 турбо или установка компрессора
Для монтажа компрессора придётся установить усиленный коленчатый вал и кованые поршни. Турбина Garrett 28, коллектор под неё, пайпинги, интеркулер, форсунки 630сс, выхлоп 76мм, ДАД+ДТВ, настройка на Январе. Турбирование ЗМЗ 406 позволит раскочегарить силовой агрегат до нереальных 300-400 лошадок.
Снятие и ремонт головки блока цилиндров двигателя змз 406
Сливаем из системы охлаждающую жидкость (см. «Замена охлаждающей жидкости»). Снимаем шланги с патрубков термостата или снимаем термостат
(см. Проверка и замена термостата»). Отсоединяем колодку проводов от датчика положения распределительного вала
(см. «Проверка и замена датчика положения распределительного вала»). Снимаем генератор с его верхним кронштейном (см. «Снятие генератора»). Если головку блока цилиндров двигателя змз 406 демонтируем с целью ремонта или замены, то предварительно снимаем впускной трубопровод (см. «Замена прокладки впускного трубопровода») и выпускной коллектор (см. «Замена прокладок выпускного коллектора»). Если работа выполняется с иной целью (например, нужно заменить прокладку головки блока цилиндров), то головку можно снять в сборе с впускным трубопроводом и выпускным коллектором. Снимаем распределительные валы (см. «Снятие распределительных валов»). Шестигранником «на 12» отворачиваем десять винтов крепления головки блока цилиндров двигателя змз 406.
Вынимаем шайбы винтов.
Вынимаем гидрокомпенсаторы (см. «Замена гидрокомпенсаторов»). пометив их местоположение в головке блока цилиндров. Снимаем головку блока цилиндров.
Сопрягаемые поверхности головки и блока цилиндров тщательно очищаем от нагара, остатков старой прокладки и герметика. Приложив линейку к привалочной плоскости головки блока цилиндров.
набором щупов проверяем неплоскостность головки блока цилиндров. При неплоскостности свыше 0,05 мм плоскость головки необходимо восстановить механической обработкой, однако, если неплоскостность превышает 0,1 мм, головка не ремонтопригодна.
Ключом «на 10» отворачиваем восемь болтов.
снимаем заднюю крышку головки блока цилиндров с прокладкой.
Устанавливаем рассухариватель на головку блока цилиндров. Если конструкцией рассухаривателя не предусмотрен упор клапана, подкладываем под тарелку клапана деревянный брусок. Рассухаривателем сжимаем пружины клапана. Чтобы тарелка пружин легче сошла с сухарей. наносим легкие удары молотком по упорной сошке рассухаривателя.
Пинцетом вынимаем два сухаря и плавно отпускаем пружины.
Снимаем верхнюю тарелку и две пружины клапана.
Съемником удаляем маслоотражательный колпачок.
и снимаем опорную шайбу.
Переворачиваем головку блока цилиндров двигателя змз 406 и вынимаем клапан, пометив место его установки, для того чтобы при последующей сборке клапан встал на свое прежнее место. Аналогично снимаем и помечаем остальные клапаны. Шестигранником «на 8» выворачиваем заглушки масляных каналов.
Для притирки клапанов.
наносим притирочную пасту на фаску клапана и устанавливаем клапан в соответствующую направляющую втулку головки блока цилиндров двигателя змз 406.
Закрепляем на ножке клапана приспособление для притирки и.
прижимая клапан к седлу, попеременно поворачиваем его в обе стороны.
Продолжаем притирку до тех пор, пока уплотняющая фаска клапана полностью по всей своей ширине и длине не станет матовой и чистой.
Так же должна выглядеть и фаска на седле клапана.
Стираем ветошью с клапана и седла остатки пасты.
Аналогично притираем остальные клапаны. Перед сборкой головки блока цилиндров змз 406 керосином или дизельным топливом промываем головку, очищаем масляные каналы от отложений. Затем вытираем поверхности чистой ветошью и продуваем каналы сжатым воздухом.
Собираем и устанавливаем головку блока цилиндров змз 406 в обратной последовательности. Маслосъемные колпачки заменяем новыми. Перед установкой клапанов их стержни покрываем моторным маслом.
Из резьбовых отверстий блока цилиндров под крепежные винты головки удаляем остатки масла и охлаждающей жидкости.
На привалочную плоскость передней крышки блока цилиндров (на участке контакта с прокладкой головки блока) наносим герметик.
Прокладку головки блока цилиндров двигателя змз 406 заменяем новой. Устанавливая головку блока цилиндров на блок, следим, чтобы она «села» на установочные втулки. Перед установкой винтов крепления головки блока цилиндров наносим на их резьбовую часть моторное масло. Винты затягиваем динамометрическим ключом в два этапа, соблюдая последовательность их затяжки. Предварительно затягиваем их моментом 50 Нм, затем окончательно — 140 Нм. Порядок затяжки болтов крепления головки блока цилиндров
Замена Прокладки Гбц Змз 406
Сообщества ›Volga GAS› Блог ›Задачи после замены прокладки ГБЦ 406 Zm
Привет всем, я поменял прокладку и одновременно установил график. ОМП 406 у меня есть завел машину и она потерла, я бы даже сказал парную, новые провода, установила метки на ремне ГРМ (возможно, они прыгали, пока натяжители были без масла) Я закрываю шланг с системой кондиционирования, не запускается. какие у тебя варианты? что я мог пропустить, может быть, где это утечка? Постскриптум Я видел, что газы в расширительном баке не ворчат естественным образом, но когда вы открываете крышку, при открытии возникает давление Вооотот видос, я не единственный =))
Комментарии 32
Спасибо за все расходы огромные, проблема решена, прыжок ремня ГРМ на один зуб =) все исправлено и стало как часы
Слегка открутите верхнюю крышку, снимите переднюю крышку и посмотрите, что произойдет, если истечет время, затем удалите все и установите его до последнего
да, теги были сдвинуты, уже сняты и просто с покатушек, стало лучше =)
очевидно, пусть этот автомобиль работает
Проверьте теги. Если до изменения все прошло хорошо, значит, ваш ремонтный бизнес. Соль из трубки нормальная, должно быть давление. главное, что при перезагрузке пузырьков не так много. Посмотри на разрядку, если она зависает.
READ Замена Салонного Фильтра Renault Символ
глупо как я думал о скользящей метке =))
Измерьте сжатие. Если стружка попадет под клапан, гидравлический очистит зазор, и клапан не заблокируется.
Кажется, я начинаю догонять, что мозг накапливает, у меня, похоже, залил TPS, сейчас попробую, когда уйду с работы
Измерьте сжатие. Если стружка попадет под клапан, гидравлический очистит зазор, и клапан не заблокируется.
Показывает, как поднять голову 406
двигатель в газели, заточить головку двигателя,заменить прокладку , право.
GT замена Прокладки ГБЦ на Газель с 405м и ЗМЗ 406м!
Искренне поздравляю всех !!! Если вы заинтересованы в возврате орехов самостоятельно, вы также сэкономите свой домашний бюджет.
Это было так после замены прокладки Головка цилиндров тоже собрала все. Мало того, что один цилиндр не изменился, но сразу же на хх машина ужасно качалась на поворотах, приемлемо нормально. Оказалось, что один зуб трясется на впускном распределительном валу.
Я также думаю, что даже чертовски говорю, что один цилиндр будет работать, а другой будет иногда сниматься, чтобы помочь ему =)) он равен скорости, короче говоря, я думаю, что, пока новые натяжители были без масла, инфекция прыгнула
READ Замена Сальника Коленвала Mitsubishi Lancer 9
Вы положили прокладку под впускной коллектор? Это касается и собственного двигателя европейского класса. ZMZ 406 405 409 Процесс сборки Часть 2. Замена прокладки головки блока цилиндров ZMZ 405 в домашних условиях. И вот, они положили евро 0 на евро 3, и снег тоже
и хз, один на один, пришли все отверстия на месте, паронит чуть меньше 0,8-0,9 мм.
Я не одна, но я с такая фигня Я боролся в течение месяца. Проверьте впуск (я потянул через головку / впуск цилиндров) и катушку стартера)) Если он застрял со знаком плюс или минус на месте. Больше dtv и jot check.
например, проверка не горит для меня, это означает, что все связано, я думаю, что ремень ГРМ потерян и есть всасывание в закрытых клапанах это базовая версия, катушки являются нормой для замены, провода нового столетия, стружка может попасть в свечи при фрезеровании, но свечи сухие, что означает, что они работают
Я не одна, но я с бороться, как фигня
на месяц. установка фаз газораспределения ZMZ 406 имеет 100% успех при замене прокладки ГБЦ на замену. Проверьте впуск (я потянул через головку / впуск цилиндров) и катушку стартера)) Если он застрял со знаком плюс или минус на месте. Больше dtv и jot check.
READ Какой Двигатель Стоит На Датсун Он До
и даже при всасывании воздуха я бы давал газ, который бы утих, так сказать, затопил бы, но не здесь, скорость отключена
Нет. мой тест тоже не горит, самодиагностика указывает на ошибки, и это по-прежнему не означает, что все подключено правильно, так как некоторые из ошибок тупо игнорируются и устанавливаются параметры по умолчанию, катушки также кажутся работает. но блин остается первым, он не работает должным образом, и отсюда это было нелепое моторное поведение
(на самом деле это в БЖ) все-таки изменилось, работает даже нормально, но пока не нагреется до ОПЕРАЦИОННОЙ температуры, дурак запускается позже. повороты тупо уменьшаются до 500 и начинается репрессия. И это определенно не сложность зажигания. может быть, это либо DTV, потому что оно выглядит как микс, либо неправильно, и ECU устанавливает их специально для них. С всасыванием тоже там работает и сразу останавливается, когда я менял прокладку, все стало нормально.
Рис. 1.64. Подбор поршневых колец к цилиндру
Кольца, предназначенные для установки в цилиндры номинального диаметра, маркируются желтой краской на верхнем компрессионном кольце; для установки в цилиндры первого ремонтного размера — голубой, второго ремонтного размера — зеленой.
Тепловой зазор, замеренный в стыках колец, помещенных в цилиндр
(см. рис. 1.64), для новых колец должен быть:
- 0,25-0,45 мм у верхнего компрессионного кольца;
- 0,45-0,65 у нижнего компрессионного кольца;
- 0,30-0,55 мм у коробчатого маслосъемного кольца.
Для изношенных колец допускается максимальный размер в замке не более 1,5 мм. Кольца для замера теплового зазора в замке помещать в верхнюю неизношенную часть цилиндра (от верхней кромки цилиндра до места расположения первого компрессионного кольца при нахождении поршня в ВМТ) или в оправку аналогичного диаметра. Поверхность цилиндра предварительно очистить от нагара. Установка поршневых колец с меньшим тепловым зазором в стыке приведет к схождению стыка кольца при работе двигателя и надиру цилиндра. Установка изношенных колец с большим зазором приведет к снижению давления такта сжатия и повышенному угару масла.
Проверить щупом боковой зазор между кольцами и стенкой поршневой канавки (рис. 1.65). Проверку произвести по окружности поршня в нескольких точках. Величина бокового зазора должна быть для новых колец и поршней 0,045-0,090 мм. Для изношенных колец и поршней допускается максимальный зазор не более 0,15 мм. Больший зазор приведет к увеличенному угару масла за счет «насосного» действия колец.
