Как снять обшивку задней и передней двери на лада гранта

Регулировка замка передней левой (правой) двери на Ладе Гранте

В процессе систематической эксплуатации двери, частого ее открытия, закрытия изнашивается замок, смежные элементы. Вследствие этого дверь закрывается с отчетливым стуком, грохотом.

Часто стук возникает после аварии, вследствие изменения геометрии кузова. Восстановить работоспособность замка можно путем его частичного ремонта, а в случае деформации — полной заменой новым.

отвертки, набор автоинструментов;
смазка;
жидкость WD– 40.

Последовательность действий

Осматриваем зазоры по всему периметру двери. Помечаем зоны с отклонениями. Заводской стандарт 2–3 мм, все что выше или ниже — дефект.
Отверткой выкручиваем винты, фиксирующие петлю к кузову. При необходимости используем ударную отвертку.
Перемещаем петлю на несколько миллиметров вверх–вниз, проверяем плотность прилегания двери к кузову. Если слышен грохот при закрытии — опускаем петлю, глухой стук — поднимаем.
Проводим контрольный замер, подтягиваем болты.

По аналогии регулируем замок на противоположной стороне.

Снятие обшивки задней двери

Открываем капот и снимаем минусовую клемму с аккумулятора. При оборудовании автомобиля стеклоподъемниками ручного типа, освобождаем фиксатор рукоятки. Поддеваем плоской отверткой и выдвигаем в свою сторону.

Читать дальше: Сетка на решетку радиатора гранта

Фиксатор освобождается из пазов сцепления и рукоять стеклоподъемника извлекается. Откручиваем кнопку блокировки двери и поддеваем лопаткой накладку на ручке двери. Открывается доступ к двум винтам, которые откручиваем отверткой крест. Этой же отверткой откручиваем винт расположенный внизу двери и снимаем обшивку

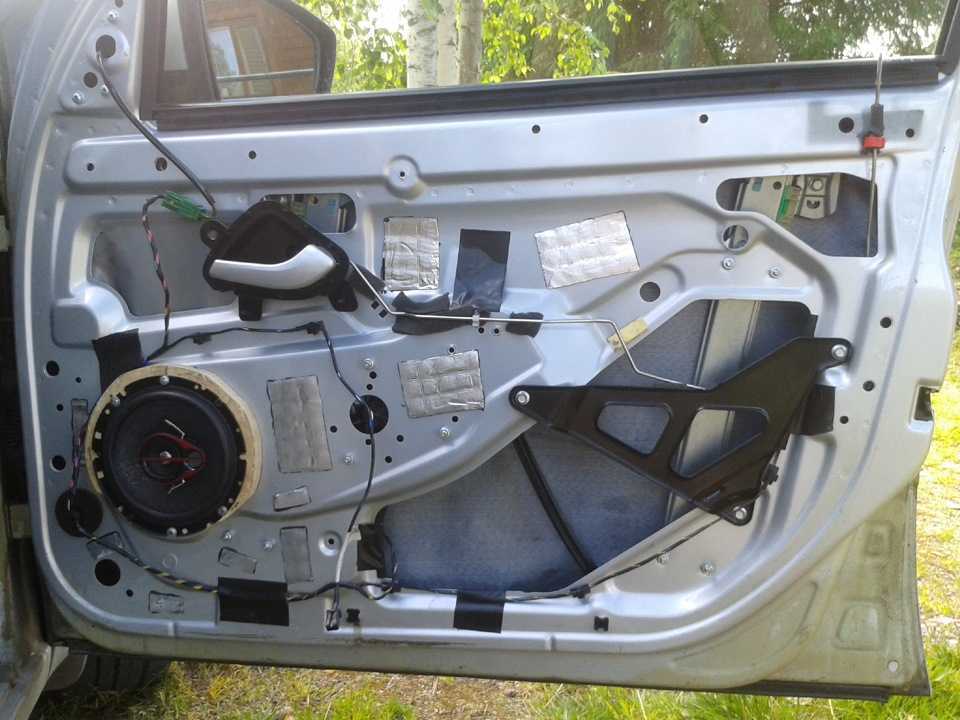

После снятия обшивки двери у нас есть доступ к остальным деталям машины. Это необходимо для замены комплектующих, либо двери полностью.

Во-первых, мы можем снять внутренние ручки двери. Делается просто. Крестовой отверткой выворачиваем несколько винтов крепления. Лапка ручки освобождается от пазов и снимается хомут. Все готово.

» data-medium-file=»https://i2.wp.com/avtoivan.ru/wp-content/uploads/2018/09/bez-obshivki-1.jpg?fit=300%2C169″ data-large-file=»https://i2.wp.com/avtoivan.ru/wp-content/uploads/2018/09/bez-obshivki-1.jpg?fit=960%2C540″ data-lazy-src=»https://i2.wp.com/avtoivan.ru/wp-content/uploads/2018/09/bez-obshivki-1.jpg?fit=960%2C540″ data-lazy-srcset=»https://i2.wp.com/avtoivan.ru/wp-content/uploads/2018/09/bez-obshivki-1.jpg?w=960 960w, https://i2.wp.com/avtoivan.ru/wp-content/uploads/2018/09/bez-obshivki-1.jpg?resize=300%2C169 300w, https://i2.wp.com/avtoivan.ru/wp-content/uploads/2018/09/bez-obshivki-1.jpg?resize=768%2C432 768w» data-lazy-sizes=»(max-width: 960px) 100vw, 960px» />

Во-вторых, мы можем заняться заменой стекла. Для этого, нужно будет ослабить несколько саморезов, удалить декоративную панель-накладку. После, убрать уплотнитель. Открутить болт крепления и снять направляющую из панели двери. Останется убрать уплотнитель с лицевой части двери. В остальном все готово для замены стекла.

Следующее, что мы можем сделать, это заменить стеклоподъемники. Бывают случаи, когда у нас стоят механические стеклоподъемники, и нам нужно их заменить на электрические. Чтобы правильно проделать данную процедуру, необходимо зафиксировать стекло. Снять поролоновую прокладку и выкрутить несколько гаек крепления стеклоподъемник, после откручиваем гайки направляющей и гайку верхнего крепления. Далее можем заменять механизм стеклоподъемника. Сбор происходит в обратном порядке.

И последнее, что мы можем изменить, это то наружную ручку двери. Нужно выкрутить болт крепления ручки, и сдвинуть ее вперед. Все, процесс снятия произведен.

Детали передней и задней части автомобиля, меняются практически идентично.

Также, снятие обшивочного материала двери делается не только для замены комплектующих деталей, но и для тюнинга других целей.

Улучшить шумоизоляцию. Двери будут закрываться мягче и тише, и станет приятнее акустика в автомобиле. Для этого, нужно воспользоваться специальным материалом, после снятия обшивки и внутренней конструкции двери. При сборе необходимо в точности восстановить все технические отверстия.
Перетяжка дверей. Делается для замены и обновления обшивочного материала. Материал прикрепляется из центра двери и перетягивается к краям с помощью промышленного фена. Передние двери тяжелее перетянуть, т.к. они имеют больше отверстий и изгибов.
Аэрография внутри салона автомобиля.Это изображения чаще всего молнии, которое наносится на обшивку или панели автомобиля.Для аэрографии используются краски на водной основе. После нанесения рисунка, необходимо время, для полного высыхания.

Инструкция по снятию облицовки на Калине

Три первые операции производятся одинаково для всех дверей Лады Калины. Исключение — люки багажника у машин в кузове хэтчбэк и универсал, там процедура разборки гораздо проще. Вот что нужно сделать:

Рукой открутите и вытащите колпачок фиксатора, предназначенного для блокировки замка двери изнутри.
Крестообразной отвёрткой выверните 4 самореза, удерживающих динамик музыкальной системы.
Извлеките динамик и отключите от него провода.

Откручивание блокиратора и акустики Совет. Акустика может быть прикреплена как к самой дверной карте, так и к металлической раме двери. Если после снятия динамика вы наблюдаете вариант первый, то при сборке крепёж лучше переделать, просверлив отверстия под саморезы. Акустика должна монтироваться к дверке, а не к обивке.

Крепление динамика к обшивке — это неправильно Дальнейший порядок работ отличается в зависимости от местонахождения дверцы, которую вы разбираете.

Передняя пассажирская дверь

Здесь декоративная панель держится на 8 клипсах, 2 винтах крепления внутренней ручки и двух саморезах, расположенных под пластиковым карманом. Алгоритм её демонтажа такой:

Шилом аккуратно подденьте край пластмассовой заглушки, скрывающей винт в ручке двери, извлеките её. Таким же образом вытащите заглушку второго винта.
Выкрутите оба винта ручки.
Оттянув на себя рукоятку открывания дверцы, выверните крепёжный винт и снимите рычажок. После чего удастся снять ручку целиком.
Открутите 2 самореза внизу дверной карты, под пластиковым кармашком.
Возьмите плоскую отвёртку и подденьте правый верхний угол декоративной панели, чтобы вывести из зацепления первый фиксатор. Захватите обшивку пальцами и остальные пистоны высвобождайте вручную.
После отделения панели от дверки отключите провода, идущие от кнопки электрического стеклоподъёмника. Для этого подденьте язычок разъёма отвёрткой и вытащите колодку из блока кнопок. Демонтаж облицовки завершён.

Снятая панель с пассажирской стороны Совет. Когда поддеваете край дверной карты плоской отвёрткой, следует подложить под неё ветошь, чтобы не поцарапать изнутри лакокрасочное покрытие.

Нюансы разборки водительской дверцы

С этой стороны декоративная панель снимается в том же порядке, что и с пассажирской. Но из-за небольших отличий в конструкции необходимо учесть такие нюансы:

чтобы обшивка снималась легче, нужно удалить пластиковую панельку, прикрывающую регулировочный рычажок зеркала заднего вида;
первый винт крепления подлокотника находится под заглушкой, а второй — в углублении ручки;
рукоятка открывания дверки находится сверху подлокотника и снимается после откручивания крепёжного винта.

Пластиковая панелька привода зеркала легко снимается руками Панелька на регулировке зеркала заднего вида снимается с помощью плоской отвёртки, которой она поддевается снизу. На автомобилях, оборудованных электрическим управлением зеркалами, регулировочный рычажок отсутствует, а вместо него на панели стоит заглушка.

С водительской стороны винт прячется в подлокотнике Справка. Некоторые водители по незнанию пытаются отковырять эту заглушку, чтобы отсоединить панель. Действие бесполезное, поскольку элемент легко снимается руками, но от безуспешных попыток на нём остаются неприглядные царапины.

Винтик крепления рычажка для открывания двери

Обшивка задних дверей

Здесь обивку прижимают к дверце 10 пластмассовых фиксаторов и 2 винта крепления ручки. Технология разборки такая:

Первым делом надо демонтировать рукоятку механического стеклоподъёмника. Подденьте шилом пластиковое полукольцо, фиксирующее рычаг на оси. Извлеките его и снимите рукоятку.
Вытащите 2 пластмассовые заглушки на дверной ручке и выверните винты крепления. После этого элемент спокойно снимется.
Действуя плоской отвёрткой, оттяните нижний дальний угол декоративной панели и выщелкните первый пистон.
Захватите дверную карту рукой и снимите, высвободив остальные клипсы по контуру. Обшивка успешно демонтирована.

Схема демонтажа декоративной панели Примечание Обратите внимание, что рычажок рукоятки открывания на Калине 1 придется открутить и снять, а на Калине 2 его удалять не нужно, поскольку он прикручен напрямую к дверке и с декоративной панелью никак не связан

Для снятия рукоятки стеклоподъёмника нужно вытащить полукольцо

В остальном обивка на дверцах автомобиля Лада Калина второго поколения снимается аналогичным образом, различий никаких нет.

Как осуществляется регулировка замков дверей на Ладе Гранте

Часто по истечении времени на автомобиле Лада Гранта двери начинают открываться и закрываться с неким усилием. Чтобы устранить рассматриваемую проблему этого автомобиля, выпущенного АвтоВАЗом, приходится обращаться в станцию технического обслуживания. При этом нужно приобретать доводчики, ограничители дверей Лада Гранта. Но можно и самостоятельно устранить такого рода дефект. Это надо сделать быстро, особенно если проблема возникла на передней двери. Ее лучше устранять сразу, как только она появилась, во избежание побочных последствий и более серьезных поломок. Для того чтобы сделать открывание дверей более комфортным, необходимо произвести определенные действия. Основное из них — регулировка замков дверей.

Иногда владельцам автомобиля Лада Гранта Лифтбек, выпущенного известной фирмой АвтоВАЗ, приходится после приобретения транспортного средства заниматься различной доработкой. Это происходит по той причине, что после даже небольшого пробега часто появляются сначала незначительные поломки или проблемы, и если их вовремя не устранить, они перерастают в более серьезные. Самой распространенной недоработкой многие владельцы считают тот факт, что плохо функционируют замки передних дверей, открывающихся с большим трудом.

Снимаем обшивку задней двери на Гранте самостоятельно: Пошаговые инструкции

Существует множество различных причин, для снятия обшивочного материала двери Лады Гранта. В этом деле, автомобилисты предпочитают обращаться за помощью к профессионалам. Однако, данная услуга не всегда бывает быстрая и дешевая. При необходимых знаниях, автолюбитель способен самостоятельно снять и поставить дверную прошивку.

Зачем нужно снимать обшивку?

Существуют распространенные причины, из-за которых нужно производить съем обшивки:

Самой распространенной причиной является полом стеклоподъемника;
Замена оконных стекол на одной или несколько дверей;
Перебор шумоизоляции и ее улучшение;
Сломался дверной замок;
Вышла из строя ручка стеклоподъемников.

Инструмент для работы

Перед началом работы, нужно запастись правильным инструментом:

Крестовая отвертка;
Плоская отвертка;
Одна пластиковая лопатка для отщелкивания обшивки;
Набор новых клипс.

Снятие обшивки передней двери

Первое, и самое главное, нужно обесточить автомобиль. Для этого необходимо снять клемму аккумулятора. После направляемся к дверной панели и плоской отверткой удаляем заглушку на ручке двери. Вынимать заглушку нужно аккуратно, не сломав крепежные крепления. Получив доступ к винту, выкручиваем его крестовой отверткой.

Есть несколько винтов фиксации, расположенных в нижней части автомобильной двери. Их тоже нужно отвинтить. Сверху, в небольшом углублении есть несколько винтов. От них необходимо избавиться крестовой отверткой.

Следующим этапом является кнопка блокировки. Она имеет левую резьбу, это значит, что ее нужно выкручивать по часовой стрелке.

Далее, смотрим, оборудован ли автомобиль электро регулятором наклона положения зеркал заднего вида. Для его извлечения, необходимо воспользоваться отверткой, сняв уплотнитель шарнира.

Внизу подцепляем прошивку пластиковой лопатой и отводим на 10 см. Получаем доступ к электропроводам стеклоподъемников. Отключаем провода от блока питания.

После проделанных махинаций обшивка полностью готова к снятию. Сборка обшивки осуществляется в обратном порядке. Перед сборкой следует заменить сломанные клипсы.

Снятие обшивки задней двери

Детали передней и задней части автомобиля, меняются практически идентично.

Снять обшивку передней двери Лада Гранта

Демонтаж обшивки дверной панели в модели Лада Гранта может выполнить собственными силами любой автовладелец, поскольку эта работа не таит в себе каких-либо сложностей.

На снятие обшивки уходит незначительное время. Саму процедуру можно осуществить путем нескольких незамысловатых действий. Для демонтажа следует вооружиться только отвертками: плоско-профильной и фигурной. В данной статье мы опишем, как снять обшивку на Гранте с передней двери и соответственно с задней двери.

Как собственноручно демонтировать обшивку в Гранте?

Как снять обшивку правильно и своими руками? Первым действием потребуется отключить клемму «минус» от питающего аккумулятора Лада Гранта. В данном действии отсутствует необходимость, если двери кормы не оснащены электроприводами стеклоподъемников. При демонтаже обшивки с передней дверной карты отключение клеммы — обязательная мера!

Для надежной посадки обшивки на свое место потребуется обзавестись новыми клипсами. Не исключен момент облома этих фиксаторов во время процедуры снятия.

Далее на декоративной дверной панели Лада Гранта с помощью плоско-профильной отвертки поддеваем заглушку и извлекаем ее. Действуем внимательно во избежание обламывания ее крепежа. Крестообразной отверткой откручиваем фиксирующий винт. Аналогичную процедуру выполняем с болтом, располагающимся в пластмассовом гнезде.

После этого переключаемся на заглушки, посаженные в саму ручку

Если их осторожно извлечь, то откроется доступ к двум винтам, которые также подлежат отвинчиванию. Рекомендуем складывать все элементы крепления в подходящую тару. Это позволит оперативно и безошибочно собрать узел в прежнее состояние

Это позволит оперативно и безошибочно собрать узел в прежнее состояние

Это позволит оперативно и безошибочно собрать узел в прежнее состояние.

Остается единственное действие – отвинтить оставшиеся пару болтов фиксации обшивки, которые расположены внизу дверной карты.

Для снятия блокирующей кнопки замка потребуется выполнить нехитрую манипуляцию – поворачиваем ее влево и не спеша тянем вверх.

Если авто оборудовано ручным приводом механизма зеркал, то с помощью отвертки поддеваем уплотнительную прокладку рычага шарнира зеркала и извлекаем его.

По фото рекомендуется предварительно ознакомиться с местами расположения клипс в Лада Гранта. Это позволит снизить риск возникновения повреждений и обеспечит экономию времени на работу.

Как выполнить демонтаж ручных или электрических стеклоподъемников?

Снятие механизмов с ручным приводом

В данном случае, вооружившись плоской отверткой, без усилия отжимаем фиксатор ручки механизма от розетки. Далее фиксатор сдвигаем до такого положения, когда его выступ освободится от зацепления с розеткой. Теперь снимаем розетку с ручкой.

Если стеклоподъемник электрический?

Процесс снятия панели с электрическим механизмом на LADA Granta аналогичен рассмотренному ранее: панель поддевается и демонтируется. Для исключения помех, создаваемых извлеченной панелью, ее следует поместить внутрь дверной карты путем подачи через отверстие, являющееся посадочным местом панели.

Датчик скорости Лада Гранта
Гранта регулировка фар
Пороги на Гранту

Завершающий этап демонтажа обшивки

Как снять обшивку аккуратно? Пользуясь пластиковой лопаткой, поддеваем обшивку и с осторожностью извлекаем ее из зацепления с фиксаторами. Далее видим коммутирующие жгуты с кабелями. Они необходимы для подключения дверных механизмов:

Они необходимы для подключения дверных механизмов:

стеклоподъемника;
привода зеркала;
громкоговорителя и пр. (в зависимость от версии по комплектации).

Их разъемы рассоединяем.

По завершении работ следует удостовериться в наличии обломанных клипс. Если таковые присутствуют, то их заменяем на новые аналоги. Сборку обшивки на LADA Granta выполняем в обратном порядке. Теперь вы ознакомились с тем, как снять обшивку на отечественном авто на передней двери, и соответственно задней двери.

Советы и рекомендации

Чтобы добиться оптимального результата, нужно следовать таким советам:

при обнаружении хотя бы мельчайшего фрагмента с ржавчиной и другими дефектами лучше двери снять полностью для устранения недостатков. Точно так же и с внутренними элементами, которые должны располагаться в строго отведённых местах;
цветная изолента поможет временно зафиксировать мелкие детали на время работ с дверями, которые не были сняты с петель;
после подобных работ понадобится отрегулировать посадку двери, особенно после установки внутрь дополнительных устройств и обшивки. При наличии большего веса дверь будет уходить вниз, затрудняя открытие/закрытие замка. Благодаря вмешательству со стороны мастера после работы с обшивкой исключается наличие подобных проблем.

Стоит помнить, что герметичное закрытие дверной обшивки позволяет не только утеплить/изолировать от лишних шумов и вибрации, но и улучшить качество звучания акустических систем. Плотные низкие частоты напрямую зависят от наличия материала внутри, а присутствие лишних щелей добавит неприятный звон и резонанс при работе динамиков.

Лучше всего протестировать надёжность выполненной работы путём открытия и закрытия дверей несколько раз и испытания установленных элементов во время езды. Если есть возможность, можно взять с собой пассажира, который проследил бы за тем, как поступает звук, отсутствует ли сквозняк через обшивку и щели.

Подготовка машины к работе, необходимые инструменты

Автомобиль нужно загнать в гараж или бокс (смотровая яма необязательна – только при ремонте других узлов транспорта) и зафиксировать его на месте, подперев колёса во избежание сдвига. Допускается проведение ремонта на улице в тёплую безветренную погоду на ровном асфальте или бетонной поверхности. Обязательно найти коробочку для крепежа с отсеками, чтобы не перепутать, что и откуда было извлечено.

Для демонтированной обшивки понадобится свободное место, чтобы отложить её до самого конца всех ремонтных мероприятий. Так она будет полностью сохранена – её можно дополнительно почистить изнутри перед повторным монтажом. Надо обязательно запастись клипсами, которые могут треснуть в процессе снятия обшивки (комплект для подобной работы должен быть под рукой).

Также следует отключить аккумулятор (минусовую клемму), чтобы исключить замыкание из-за элементов под обшивкой. Все компоненты, извлечённые из-под обшивки, можно также разместить подальше от автомобиля, чтобы не попали случайно под ноги. Следующие инструкции относятся ко всем авто марки «Лада Гранта» без изменений со стороны владельцев.

Крепёжные элементы расположены по нижнему периметру (три болта на десять), а также по всей дверной карте – восемь пистонов. Для выполнения всей работы понадобится:

две отвёртки (крестообразная и с плоским наконечником);
набор инструментов для снятия обшивки. Если такого нет, то можно использовать плоскую отвертку, ненужную кредитку или подобный плоский инструмент;
резиновые перчатки;
Набор инструментов для снятия обшивки и клипс
ветошь;
паяльник (для фиксации проводов к динамикам при отсутствии разъёмного соединения).

Могут потребоваться дополнительные инструменты в зависимости от ситуации и от намеченной задачи.

Важные моменты

необходимо помнить, что под крепёжными винтами обшивки находятся ещё и пластиковые защёлки. И после отворачивания всех винтов придётся преодолевать сопротивление этих защёлок, буквально отрывая обшивку от двери. Поддеть эти клипсы каким-нибудь инструментом не получится — они слишком далеко. Так что нередки ситуации, когда после снятия обшивки половина клипс оказывается сломана. Выход здесь только один: иметь под рукой комплект запасных дверных защёлок;
на машинах с электрическими стеклоподъёмниками управляющие блоки стоят только в передних дверях. Следовательно, при снятии задних дверных обшивок всевозможные провода от разъёмов отключать не придётся;
кнопка блокировки замков имеет левую резьбу только на самых ранних моделях Гранты, выпущенных в 2011 году. На машинах более позднего выпуска резьба стала правой.

Итак, снять дверную обшивку с Гранты — задача несложная. Она вполне по силам даже начинающему автолюбителю. А опытному автовладельцу требуется не более 10 минут на то, чтобы разобраться с одной дверью. Картину портят только внутренние пластиковые защёлки, избежать поломки которых не удавалось, кажется, ещё никому. Но это — «врождённый» недостаток конструкции, с которым придётся смириться.

Снимать обшивки передних или задних дверей на автомобиле Лада Гранта приходится по различным случаям, которые можно перечислить ниже.

Выход из строя мотора или самого механизма стеклоподъемника
Замена бокового стекла двери
Проклейка внутренних полостей двери в целях улучшения шумоизоляции
Ремонт или замена замков, личинок или ручки открывания

Процесс замены вполне несложный, поэтому можно все это выполнить своими руками, без особых проблем. Максимум, на это уйдет не более 10 минут времени.

Разборка и снятие задних боковых дверей автомобиля Лада Ларгус

Подготавливаем автомобиль для выполнения работ. Отключаем клемму массы от АКБ.

Опускаем опускное стекло двери.

Отверткой Torx T20 отворачиваем винт 3, рисунок 1, крепления ручки 4 задней двери внутренней и отсоединяем от ручки тяги замка, снимаем ручку.

Отверткой Torx T20 отвернуть винт самонарезающий 7 крепления обивки двери на подлокотнике.

Снимаем облицовки и отворачиваем четыре самонарезающих винта 6 крепления громкоговорителя акустической системы, отсоединяем колодку жгута проводов и снимаем громкоговоритель.

Отводим от обивки двери чехол 1 (рисунок 2), ручки стеклоподъемника, извлекаем фиксирующую скобу 2, снимаем ручку 3.

Преодолевая сопротивление держателей, отсоединяем обивку 8, рисунок 1, от двери, выводим из отверстия обивки кнопку 2 блокировки замка.

Временно устанавливаем ручку стеклоподъемника, приподнимаем стекло, извлекаем уплотнитель из направляющей 1, рисунок 3.

Отворачиваем болты 2, снимаем направляющую 1 опускного стекла.

Устанавливаем стекло в такое положение, чтобы болты крепления стекла к ползуну стеклоподъемника установились напротив технологических отверстий панели двери.

Придерживая стекло, отворачиваем два болта 1, рисунок 2, крепления обоймы стекла к ползуну стеклоподъемника.

Извлекаем стекло из полости двери.

Головкой на 10 отворачиваем четыре гайки 3, рисунок 3, крепления стеклоподъемника к двери и извлекаем его через проем во внутренней панели двери.

Ключом на 10 отворачиваем две гайки 1, рисунок 5, снимаем ручку наружную 2, отсоединив от нее тяги замка двери.

Отсоединяем от замка тяги, отворачиваем три болта 1, рисунок 6, крепления замка двери, снимаем замок 2 задней двери.

Преодолевая сопротивление держателей снять молдинг 3 (рисунок 7) задней двери.

Головкой на 10 откручиваем две гайки 3, рисунок 8, крепления ограничителя 2 к двери.

Извлекаем из двери защитный чехол 4 жгута проводов и жгут проводов.

Ключом на 13 отворачиваем четыре гайки 1 крепления двери к петле, снимаем заднюю дверь.

Установку узлов и деталей выполнять в порядке, обратном снятию, при этом:

— смазать циатимом трущиеся части стеклоподъемника, поверхности скольжения в замке двери, ограничителе открывания двери, шарнирах тяг и петель;

— перед установкой обивки подсоединить клемму провода “массы” к аккумуляторной батарее, проверить и при необходимости отрегулировать работу замка двери, временно установить ручку стеклоподъемника, проверить работу стеклоподъемника, поднять опускное стекло вверх;

— при необходимости восстановить или заменить герметизирующее уплотнение на торце обивки;

— обеспечить равномерность зазора между дверью и сопрягаемыми панелями кузова.

проверить автомобиль в объеме выполненных работ и на соответствие ниже перечисленным требованиям:

— двери кузова должны легко открываться и закрываться, самопроизвольное открывание дверей не допускается; при включении внутренних фиксаторов замков дверей, последние не должны открываться наружными ручками;

— механизмы стеклоподъемников должны обеспечивать равномерное, без заеданий, полное реверсивное перемещение опускных стекол автомобиля.
