Поворотный кулак

Как снять опорный подшипник на калине – пошаговое руководство

Замена опор передних стоек Калины начинается подготовки автомобиля. Поставьте машину на ровную поверхность, если есть возможность на подъемник или яму. Включите первую передачу, снимите авто со стояночного тормоза. Последовательность демонтажа по порядку:

Откручиваем колесные болты, далее поднимаем авто домкратом, или подъемником как в нашем случае.
Получаем доступ к тормозному диску, но снимать его не потребуется, как и откручивать ступичную контргайку.

Переходим к поворотному рычагу и рулевой тяге. Сначала снимаем шплинт у крепежа. Далее откручиваем саму гайку.
После этого используем съемник наконечников, чтобы выпрессовать его из отверстия рычага или на крайний случай используйте молоток. Устанавливаем устройство, затягиваем резьбу и извлекаем наконечник.

Теперь отсоединяем от передней стойки тормозной шланг и провод датчика скорости.
Далее находим два болта крепления стойки к поворотному кулаку, смазываем их проникающей смазкой.

Чтобы открутить гайки, используем накидной ключ на 17, а так же головку с трещоткой.
Болты придется выбивать, используйте деревянную наставку, чтобы не повредить резьбу.

Нижняя часть модуля освобождена, переходим к верхней. Откручиваем три крепления передней стойки к стакану кузова.
Откручивая последнюю гайку, придерживайте стойку, или поставьте под неё упор, например снятое колесо. После этого извлекаем модуль с опорой и амортизатором в сборе.

На пружины снятого модуля подвески устанавливаем две стяжки. Как показано на фото, равномерно с обеих сторон сжимаем пружину амортизатора.

Примечание:

В гаражах и автосервисах используют специальные станки для сжатия пружин амортизаторов, при их использовании процесс замены происходит быстрее.

Продолжаем сжимать амортизатор, пока верхняя опора не освободится от натяжения пружины, и только после этого откручиваем гайку штока. Используем ключ на 19.

Внимание:

На фото справа, показаны опоры амортизаторов SS20, конструкция отличается от штатных опор, как на фото слева. Суть замены и ремонта опорного подшипника Калины разных конструктивных исполнений не различается.

Теперь снимаем верхнюю часть опоры (чашку), под которой расположен «опорник». Извлекаем старую деталь и переходим к замене.

Что делают амортизаторы

Принцип работы амортизатора прост – внутри камеры с жидкостью или сильно сжатым газом движется поршень с маленькими отверстиями. Пока скорость движения поршня невелика, наполнение успевает проходить через перепускные клапаны и амортизатор почти не влияет на движение подвески. Когда колесо наезжает на препятствие, возникает новый вектор движения, который тянет его вверх. Причем, чем выше скорость автомобиля, тем сильней усилие по этому вектору. В результате усилие сохраняется даже после преодоления препятствия, ведь инерцию не так просто остановить. Рессоры или пружины постепенно поглощают инерцию, но не способны предотвратить отрыв колеса от покрытия дороги. Амортизатор же наоборот, реагирует именно на резкие движения подвески. И чем резче меняется вектор, тем сильней сопротивляется амортизатор. Благодаря этому гасится энергия инерции и время отрыва колеса от покрытия сокращается в десятки раз.

Ремонт поворотного кулака

Основные неисправности поворотного кулака, поддающиеся ремонту

Для начала проведите небольшой тест, позволяющий точно сказать, что проблема с управляемостью машины связана именно с поворотным кулаком, а не другим элементом подвески. Выверните руль по максимуму в одну и другую сторону. Если чувствуете, что сделать полный поворот не удается, значит, пришло время пройти диагностику в условиях сервисного технического центра — мы вывесим ваше авто на подъемнике и будем искать повреждения. Поводом обратиться в СТО станут и постоянные стуки в подвеске при всех замененных деталях. Определить причину можно только при профессиональной диагностике, внешний осмотр не всегда помогает. Поэтому возьмите за правило, появились проблемы с развал/схождением, стуки-шумы в подвеске, записывайтесь в сервис. А мы уж найдем и устраним причину.

Если говорить о ремонте поворотного кулака, то гарантированно поможем в следующих случаях:

Разрушение резьбы в крепежных отверстиях суппорта и других элементов, навешиваемых на поворотный кулак.
Разбитые посадочные гнезда или втулки под шаровые опоры, шкворни, опоры стоек, тяг, рычагов.

Если речь идет о выявлении трещин, значительных деформаций в результате ударных нагрузок, то рекомендуем все-таки заменить кулак на новый. Дело в том, что сварка этого высоконагруженного узла, может быть только временным решением, особенно, если существует необходимость подваривать чугун. Сюда же относится и замена шкворня — не делаем, вернее, стараемся уйти от временных решений, которые не дают гарантии надежности.

Параллельно с ремонтом самого кулака проверим состояние ступичного подшипника, цапфы, сальников. Это позволит не только устранить поломку, но и определить причины, которые к ней привели. Только такой комплексный подход гарантирует, что после ремонта не придется заглядывать под машину и ездить без опасений.

Что придется сделать

Работы по ремонту поворотного кулака осложнены большим объемом арматурных работ. При этом, выполнить разборку без применения спецоборудования и приспособлений практически невозможно. Но демонтаж и замена, это отдельный технологический процесс, поэтому остановимся именно на ремонте.

Если появилась необходимость восстановления резьбы, то выполним работы по одной из следующих технологий. Рассверливание крепежного отверстия и нарезка большей резьбы. Изготовление и установка ремонтной втулки с соответствующей по размеру резьбой. Использование специальных резьбовых футорок. Скажем сразу, последний вариант предпочтителен, но не всегда реализуем. Поэтому технологию ремонта определим в каждом конкретном случае.
При необходимости восстановления посадочных отверстий под шаровые и другие узлы, сделаем замену втулок. Подберем необходимый по размерам элемент, проведем подготовку, запрессуем на место. Сделаем все, чтобы устранить даже малейшие люфты. Применяемая технология позволяет восстановить поворотный кулак для любого типа подвески, используемой на легковушках, полноценных джипах, полноприводных кроссоверах.

Решение о применении той или иной технологии принимаем только после тщательной дефектовки. Это позволит вам увидеть необходимость предлагаемых работ, и даст четкое обоснование стоимости. Используемое оборудование позволяет выполнить ремонт поворотного кулака любого уровня сложности. При необходимости, сделаем детальный фотоотчет по всем выполненным операциям. Ну и, конечно же, предоставим официальную гарантию на установленные детали.

Записаться на диагностику и ремонт, вы можете, заполнив форму на сайте. Это избавит от лишнего ожидания очереди, поможет подобрать требуемые комплектующие еще до начала работ.

Замена подшипника

На каком бы автомобиле не износился опорный подшипник, но если на нем используется стойка МакФерсона, то технология разборки узла для замены – идентична, за исключением некоторых нюансов, касающихся устройства подвески.

Поэтому рассмотрим, как производится замена на автомобиле ВАЗ-2110, а затем укажем особенности операции на других моделях.

Инструмент.

Итак, выявлено, что опорный подшипник требует замены. Выполнить все работы можно и в гаражных условиях, но потребуется некоторый специализированный инструмент.

В целом, понадобиться:

Стандартный набор ключей, шестигранников, головок с воротками и штангами;
Домкрат;
Съемник рулевых наконечников;
Стяжки для пружин;
Ветоши.

Также потребуется новая опора, поскольку на этом авто подшипник входит в ее конструкцию.

Конечно, можно и разобрать саму опору для замены только подшипника, но большинство автовладельцев предпочитают менять узел в сборе.

Дополнительно можно приобрести пружинный виброгаситель, устанавливающийся между верхней чашкой и пружиной.

Последовательность действий.

Ниже рассмотрим последовательность действий, причем укажем небольшие хитрости, которые облегчат работы.

Разборка и замена производится так:

Устанавливаем автомобиль на ровную площадку и обездвиживаем при помощи ручного тормоза и противооткатных опор;
Берем головку на 30 и послабляем гайку крепления привода к ступице. Лучше это сделать, пока на авто стоит на всех колесах (открутить эту гайку при снятом колесе затруднительнее, поскольку заблокировать ступицу от проворота будет сложнее). Также стоит отметить, что гайка эта – накернена, поэтому сорвать ее с места – сложно и без наращивания ключа не обойтись;
Открываем капот и при помощи накидного ключа и шестигранника срываем с места гайку штока амортизатора (шестигранником удерживается сам шток, а ключом послабляется гайка. При этом ее нужно только немного послабить, категорически запрещено гайку полностью скручивать, иначе ничем не удерживаемая пружина «выстрелит»). Эту операцию лучше сделать до снятия стойки (на снятом узле сорвать гайку значительно сложнее);
После срывания указанных двух гаек с места можно продолжать разборку. Выдомкрачиваем требуемое колесо и снимаем его;
Откручиваем крепление шаровой опоры рычага к стойке;
При помощи съемника выпрессовываем наконечник рулевой тяги;
Полностью выкручиваем гайку крепления привода к ступице;
Разбалчиваем крепление тормозного суппорта (трубки отсоединять от него не нужно), снимаем его с диска и отводим в сторону;
Беремся за тормозной диск, и тянем его на себя, стягивая ступицу со шлицов концевика вала привода;
Переходим в подкапотное пространство и откручиваем три гайки крепления опоры к кузову авто. При этом просим помощника придержать опору, чтобы она не упала на землю. После этого извлекаем узел в сборе;
Устанавливаем стяжки, и стягиваем пружину до тех пор, пока верхний ее виток не отойдет от упорной чашки;
Полностью выкручиваем гайку крепления штока амортизатора и снимаем опору (после этого можно проверить работоспособность амортизатора, проверить состояние пыльника и отбойника).
Перед установкой новой опоры, проверяем состояние опорной чашки, очищаем ее от ржавчины и грязи, устанавливаем под нее виброгасители (если они приобретены);
Перед установкой новой опоры, правильно устанавливаем пружину (концы витков вверху и внизу должны стать в специальные углубления в чашках);
Ставим новую опору и накручиваем до упора гайку крепления штока;
Снимаем стяжки, постоянно контролируя положение концов пружины;
Собранную стойку устанавливаем на автомобиль. После сборочных работ необходимо дополнительно подтянуть гайку крепления штока.

Теперь об особенностях замены на «Приора», «Калина», X-Trail. Снятие и разборка стойки у этих авто – такие же, как и описано выше.

Но саму опору на этих авто менять не обязательно (если состояние е удовлетворительное), достаточно после демонтажа, снять с нее подшипник (установлен со стороны опорной чашки), а на его место поставить новый. А далее все собирается обратно.

Ниже представлена таблица обозначения опорных подшипников по ГОСТу, обозначения (полные, основные, иностранные аналоги), их размера и масса.

Проводя замену, особое внимание следует уделить технике безопасности. Не стоит пытаться разобрать стойку без стяжек, поскольку «выстрелившая» пружина может нанести серьезные травмы

Также читайте про другие причины вибрации автомобиля.

Проверка опорных подшипников ВАЗ.

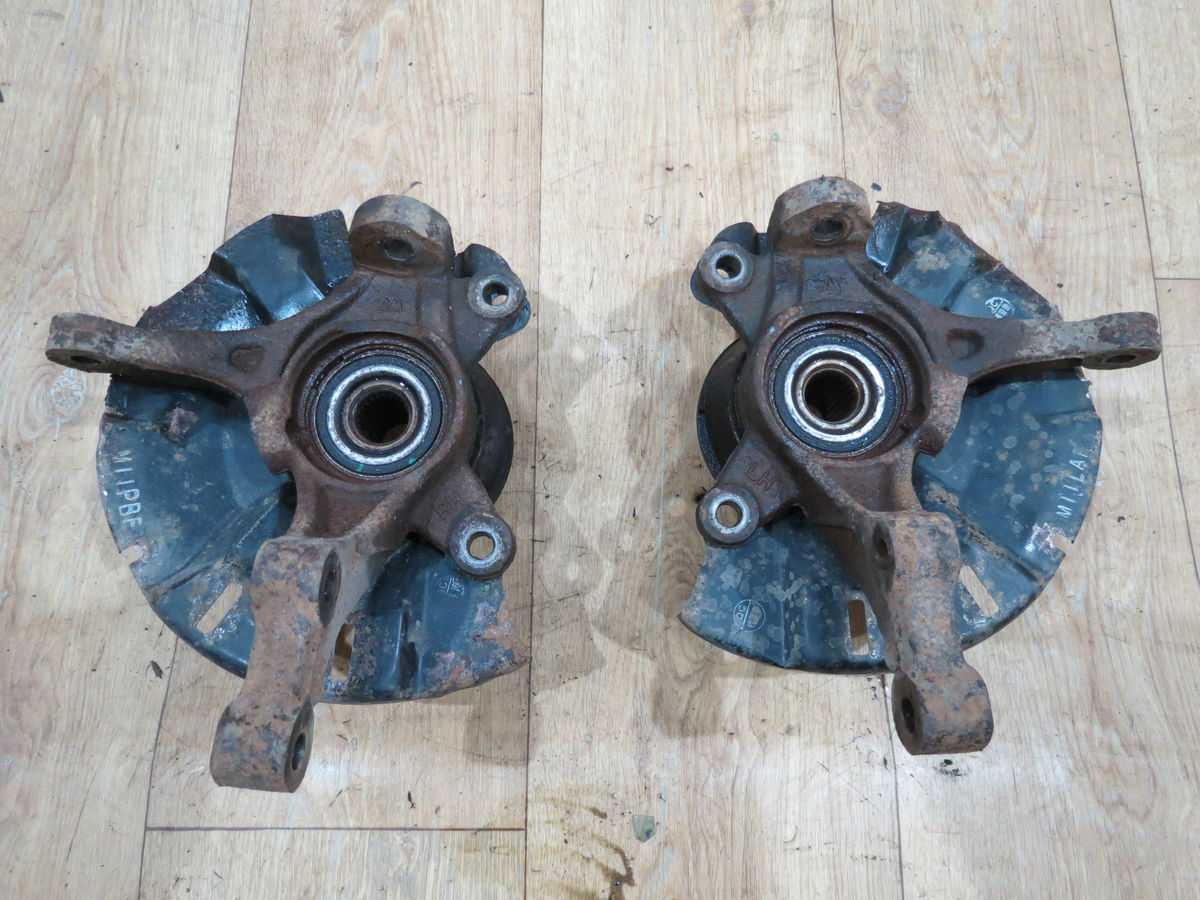

Для чего нужен поворотный кулак

Из самого названия вытекает одна из целей установки данной детали в автомобиле – обеспечивать поворот передних колес. Если машина заднеприводная, то кулак будет иметь более простое устройство.

Гораздо сложнее обеспечить поворот ведущему колесу, так как помимо изменения траектории на его ступицу нужно подать крутящий момент от трансмиссии. Наличие поворотного кулака решило сразу несколько задач:

Обеспечило стабильную фиксацию вращающейся ступицы, на которой закреплено ведущее колесо;
Дало возможность соединить вращающееся колесо не только с трансмиссией, но и с подвеской. Например, в модификации МакФерсон (ее устройство обсуждалось немного ранее) амортизационная стойка многих автомобилей крепится именно на этой детали;
Позволяет узлу поворачивать без потери мощности при вращении колеса и сокращениях подвески во время езды.

Благодаря таким функциям кулак считается одновременно и опорой в ходовой части, и исполнительным элементом рулевого управления авто. В дополнение к перечисленным функциям на кулаке закрепляются некоторые части системы торможения.

Если деталь будет изготовлена с погрешностями в геометрии, некоторые системы могут быстро выйти из строя.

Рассматриваемая запчасть применяется на передней оси. Иногда идентично называется опора задней ступицы колес. Они имеют схожую конструкцию, только во втором случае деталь не предоставляет возможность поворачивать, поэтому ее нельзя назвать поворотной.

Передние амортизаторы на Рено Логан какие лучше: описываем все нюансы

Среди производителей опор и стоек для Рено Логан востребованы запчасти от торговых марок:

TRW;
Зингер;
Монро;
Фенокс;
Asam;
Бильштайн;
Каяба;
Лемфердер;
Ростеко;
Torque;
Boge;

Оригинальный артикул опоры — as1016. Как правило, детали Каяба и ТРВ стоят дороже конкурентов, но отличаются самым высоким качеством материалов и износоустойчивостью, они будут служить гораздо больше, чем иные. Другие компании поставляют более бюджетные запчасти, но все ещё с достаточным уровнем качества.

Внимание! Качественные стойки позволят уверенно эксплуатировать подвеску долгое время, даже при отсутствии стабилизатора поперечной. Когда потребуется замена передних амортизаторов (передних стоек) на автомобиле Рено Логан, смело обращайтесь в наш магазин. Мы предложим варианты, которые устроят вас по качеству и цене

В случае необходимости организуем доставку в нужное место. Какие варианты есть для установки на автомобиль, какие сопутсвующие детали могут понадобиться

Мы предложим варианты, которые устроят вас по качеству и цене. В случае необходимости организуем доставку в нужное место. Какие варианты есть для установки на автомобиль, какие сопутсвующие детали могут понадобиться

Когда потребуется замена передних амортизаторов (передних стоек) на автомобиле Рено Логан, смело обращайтесь в наш магазин. Мы предложим варианты, которые устроят вас по качеству и цене. В случае необходимости организуем доставку в нужное место. Какие варианты есть для установки на автомобиль, какие сопутсвующие детали могут понадобиться.

В первую очередь дают о себе знать передние стойки, а именно опорный подшипник Рено Логан, который установлен в верхней опоре. Опора стойки соединяет амортизатор с кузовом автомобиля, так же гасит осевые нагрузки на ось.

Сам опорный подшипник обеспечивает круговое движение стойки при повороте авто.

В случае возникновения признаков износа, потребуется сделать диагностику, определить неисправные элементы, и заменить их.

Замена опорного подшипника Рено Логан по видео – операция, не требующая специальных навыков и опыта.

Работы проводятся без применения специализированного инструмента своими руками, при этом вы сэкономите деньги и время на услугах СТО (цена замены от 1500 рублей за 1 сторону).

Замена подшипника в опоре

Теперь, когда амортизационная стойка в полной доступности, в первую очередь необходимо зафиксировать в одном положении пружину. Для этого и нужен фиксатор. После закрепления пружины в сжатом положении можно снять опору. Вставить шестигранник в торец штока стойки открутить верхнюю гайку на 22. Всё, верхняя чашка опоры легко снимается, и доступ к подшипнику полностью открыт. Можно спокойно ставить новый.

Кстати, в комплекте продажи идут и новые опорные шайбы, а даже если старые выглядят прилично, им нужна замена. Заводские одинакового диаметра, а вот новые обычно разные. Большая шайба ставится вниз. Обильно положить хорошую смазку и можно собирать всё в обратном порядке.

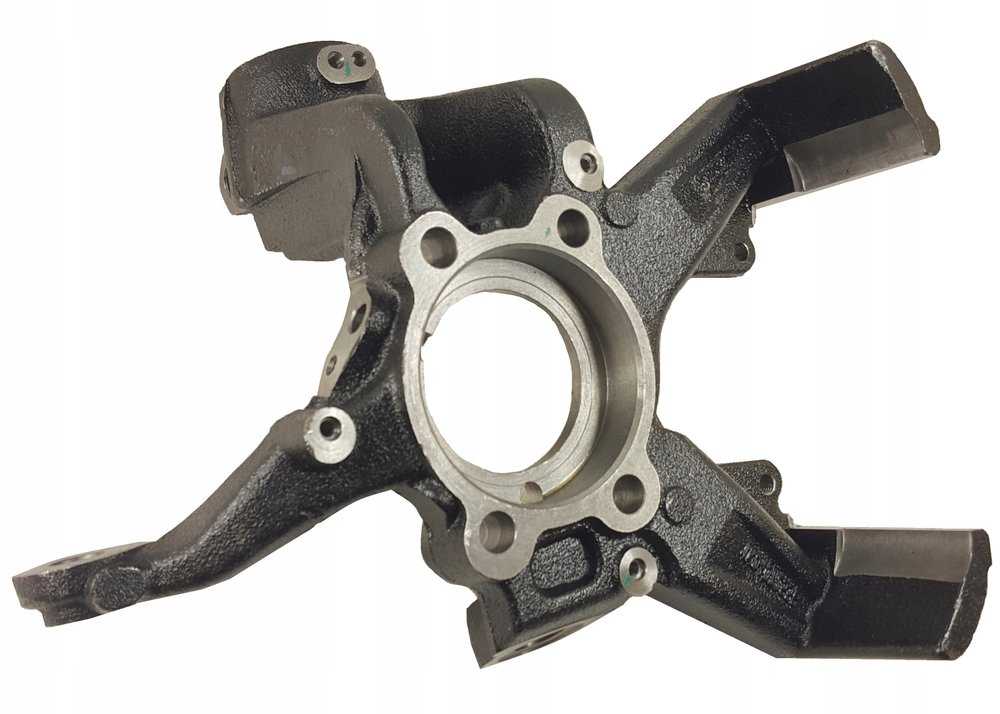

Конструкция поворотного кулака

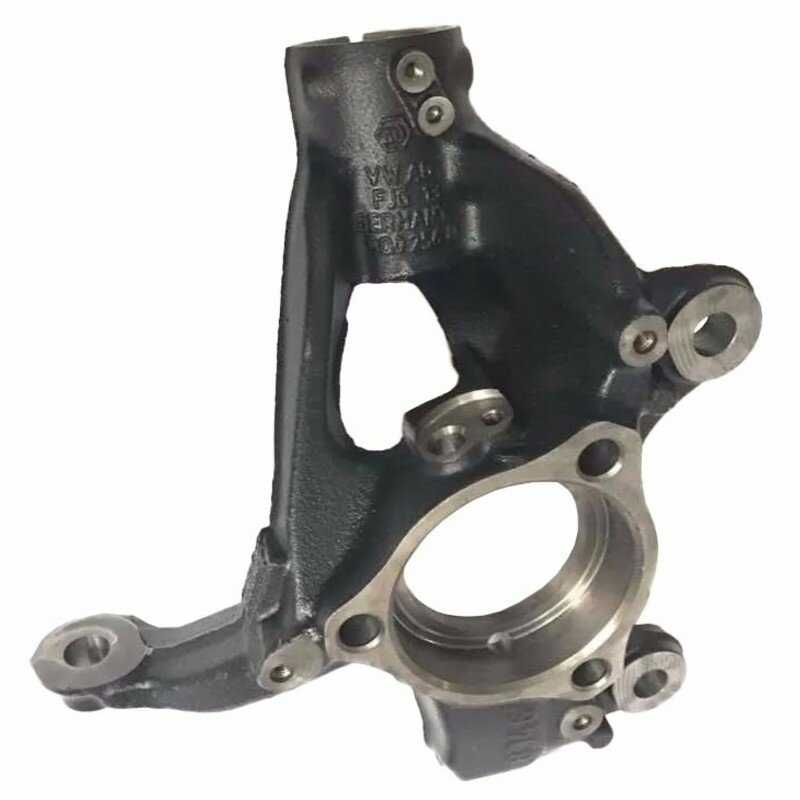

Самая широко распространенная конструкция поворотного кулака — это так называемый «прямой крест». Хотя большинство из них выглядят почти одинаково, но имеются различия в размерах. Один может быть чуть больше, другой — чуть меньше.

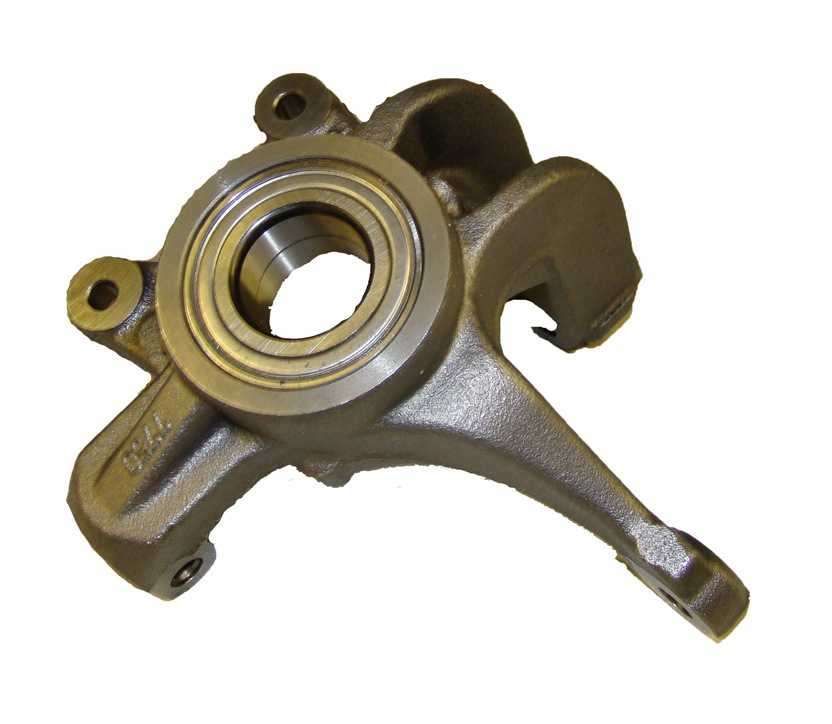

Изготавливается кулак поворотный обычно из стали. Благодаря этому материалу столь важная деталь способна выдерживать колоссальные нагрузки. Но при всем этом, чем легче будет деталь кулака, тем лучше будут амортизация и управляемость. Поэтому конструкторы стараются получить оптимальное соотношение веса к прочности.

Посадочные места на автозапчасти специально предназначены для крепления грязезащитных колец, которые не позволяют проникать в подшипник ступицы всевозможному мусору. Корпус устроен таким образом, чтобы на него было удобно привинчивать элементы подвески.

Вы можете поинтересоваться, почему большая часть статьи посвящена именно автомобилю УАЗ? Ответ таков: потому что это отечественный автомобиль, успевший себя хорошо зарекомендовать — простой в обслуживании, надежный в дороге.

Многие недооценивают эту машину, считая, что иномарки лучше, но это далеко не так. По многим показателям УАЗ, даже выпущенный еще в Советском Союзе, превосходит многие современные внедорожники, но, к сожалению, он так и остается непризнанным.

Хоть и сделанный из стали, поворотный кулак является одним из слабых мест любого автомобиля, зачастую из-за плохих дорог. За ним стоит наблюдать, ведь в ответственную минуту именно эта часть рулевого управления способна помочь избежать аварии.

Вот этот узел машины

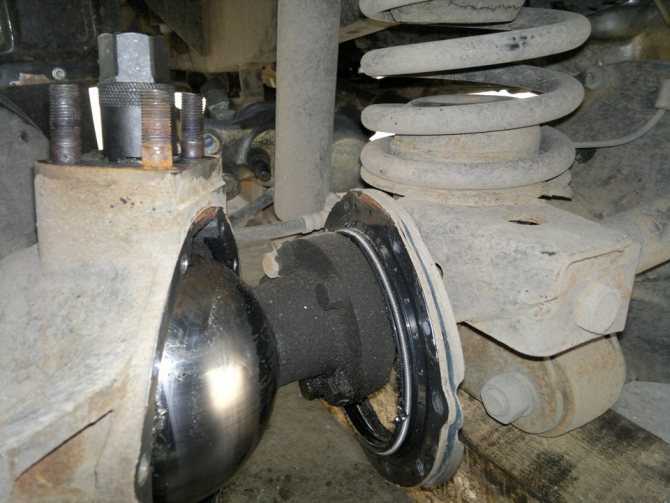

Узлом, который входит в поворотный кулак УАЗ переднего моста, является шаровой шкворень. Он принимает на себя всю нагрузку, которая приходится на передний мост во время движения. Особенно велики эти нагрузки при езде по бездорожью и пересеченной местности.

В ходе эксплуатации автомобиля данный шкворневой узел быстро изнашивается, что приводит к появлению зазоров и люфта в передней подвеске.

Ремонт поворотного кулака необходим в следующих случаях.

Замена вкладышей или сальника узла.
Износ шарового шкворня.
Поворотный кулак деформировался и требует замены шаровой опоры.

Зачастую поломки поворотного кулака вызваны некачественным подбором комплектующих, установленных при его сборке, а именно несоответствием:

диаметра опоры и вставляемой полусферы;
толщины и посадочного места сальника;
толщины вкладышей.

Как проверить опорный подшипник на ВАЗ самостоятельно?

Подвеска современного автомобиля — это сложная конструкция, включающая в себя массу различных деталей, которые, в свою очередь, образуют узлы ходовой части. Главными деталями подвески являются: амортизаторы, пружины, кронштейны, сайлентблоки, рычаги, а также подшипники и многое другое.

Каждая деталь имеет свою функцию, свое предназначение, неисправность одной из деталей подвески может вызвать цепную реакцию, в результате из строя выйдет вся подвеска. Нарушения в работе подвески чреваты аварией, поэтому чтобы езда была безопасной необходимо постоянно следить за состоянием ходовой части машины.

Неисправности подвески чаще всего проявляются в виде посторонних стуков, скрипов, трений, а также нарушения ходовых качеств и управляемости автомобиля. Так, к примеру, опорный подшипник может стать причиной плохой поворачиваемости, маневренности и т. д.

Неисправности и возможные симптомы

Существует несколько симптомов, по которым водитель может определить, что с поворотным кулаком возникли проблемы. Вот некоторые признаки:

При движении по прямой автомобиль уводит в сторону. В этом случае в первую очередь проверяется развал-схождение (как делается процедура, читайте в другом обзоре). Если проблема не устранена, неисправность может заключаться в кулаке;
Угол поворота колес заметно уменьшился. При этом стоит в первую очередь проверить шаровую опору;
Оторвалось колесо. Чаще всего это происходит из-за выхода из строя шаровой (оборвало палец), но нередко такое случается, когда ломается проушина для монтажа крепления;
Трещина корпуса или износ места установки подшипника. Это иногда случается при неграмотной установке элементов ходовой части (криво запрессован подшипник или не до конца закручены болты на колесе).

Что касается образования трещин, то некоторые автослесари предлагают восстановить деталь – заварить ее. Если запчасть стальная, то она подлежит восстановлению. Большинство же кулаков изготавливаются из чугуна.

Даже если сварщику удастся скрыть трещину, сам материал на месте обработки теряет свои свойства. Деталь, подвергающаяся сварочным работам, достаточно быстро сломается на первой же серьезной ямке.

В целях безопасности при обнаружении каких-либо дефектов деталь лучше заменить на новую. О том, как это делается, смотрите на примере конкретного автомобиля:

Поворотный кулак Матиз: снятие-установка.

Для чего нужна смазка

УАЗ Патриот — это творение российского автопрома, сердце которого находится в городе Ульяновске. Конечно, в чем-то отечественный внедорожник УАЗ Патриот уступает зарубежным, а в чем-то и нет. Одна из проблем заключается в том, что с завода такой механизм, как поворотный кулак получает недостаточно внимания. В его конструкции не то чтобы мало, а практически вовсе нет смазки, что приводит к неблагоприятным последствиям. Уже в первый день после приобретения нового внедорожника автомобилисты могут заметить неприятный звук трения металла о металл. Но, конечно же, устранять такое явление следует не из-за неприятного звука, а для того, чтобы избежать скорый выход из строя кулака.

На автомобиле УАЗ Патриот имеется два поворотных кулака, которые нуждаются в обслуживании с первого дня после приобретения внедорожника из салона. Если не провести должной смазки изделия, то со временем его рабочие части износятся, покроются коррозией и незамедлительно выйдут из строя. Чтобы оградить себя от ненужных растрат в ближайшем будущем и свой внедорожник от необходимости замены новых деталей, необходимо вовремя произвести смазку поворотного кулака, которой будет достаточно как минимум на 60-80 тысяч км пробега.

Что используется для смазки

Собственно срок эксплуатации детали зависит не только от наличия в изделии смазочного материала, но и от качества этих смазок. Поворотный кулак и ШРУС испытывают большие нагрузки, а значит, и нагреваются. Поэтому следует учитывать, что материал должен обладать не только хорошими противоизносными свойствами, но и выдерживать высокие температуры.

Смазка также должна выполнять защитную функцию, оберегая важные конструктивные элементы от попадания на них воды, пыли и песка. Эти негативные факторы при попадании в поворотный кулак приводят к его выходу из строя. Наличие смазочного материала предотвращает попадание этих факторов в конструкцию устройства даже при выходе из строя защитных пыльников.

Таким образом, чтобы смазать поворотные кулаки на внедорожнике УАЗ Патриот необходимо использовать всем известную смазку Литол-24. На одно устройство потребуется около 400 грамм Литола-24. В процессе проведения смазочных работ поворотного кулака, необходимо нанести смазку и на ШРУС. Для ШРУСа необходимо использовать смазку ШРУС-4М, которой необходимо около 100 грамм для одной стороны.

Процесс смазывания

Чтобы тщательно смазать поворотный кулак и ШРУС, необходимо извлечь данные детали, очистить внутреннее заполнение при необходимости и нанести новый материал. Для проведения работ необходимо выполнить следующие действия:

Автомобиль УАЗ Патриот устанавливается на ровной поверхности и выжимается ручник.
Переднюю часть необходимо поддомкратить и отвинтить колесо.
После того, как колесо будет извлечено, необходимо вывинтить два болта крепления тормозного суппорта к кулаку. Тормозные шланги при этом извлекать нет необходимости.
Используя ключ на «14», необходимо вывинтить пять болтов крепления шаровой опоры к фланцу кожуха полуоси. Извлекается упор ограничителя поворота.
Осуществляется разъединение фланцев путем постукивания молотком через деревянный брусок.
После разъединения фланцев, можно снять поворотный кулак.
Извлеченное устройство фиксируется в тисках и осуществляется дальнейшая разборка изделия для проведения смазочных работ.
Отвинчивается болт на «14». Ослабляется затяжка контргайки ключом на «17» и отвинчивается болт-упор на «12».
Далее ключом на «10» необходимо вывинтить оставшиеся 8 болтов, с помощью которых крепится обойма манжеты.
Манжета и войлочное кольцо удаляется.
Специальным ключом на «27» удаляются шкворня.
Шаровая опора намечается по отношению расположения к кулаку и удаляется.
Из поворотного кулака удаляется полуось с ШРУСом.
Далее осуществляется смазка поворотного кулака и ШРУСа. При необходимости, перед этим внутреннюю часть кулака необходимо очистить бензином.
После смазки осуществляется сборка всех извлеченных деталей в порядке обратном снятию.

На этом процесс смазки закончен и после установки, аналогичную процедуру проводят с другой стороны автомобиля. Подводя итог, следует отметить, что наличие смазки на всех требуемых того деталей, позволяет служить последним намного дольше.

Алгоритм самостоятельной замены задних стоек Лада Гранта

Частая причина замены заднего амортизатора — утечка масла из цилиндра, разгерметизация, нарушение целостности, дефекты сальника. Реже проседание пружины.
Инструменты: рожковые ключи на «17, 19», комплект новых стоек, жидкость WD – 40.

Фиксируем передние колеса противооткатными башмаками, включаем первую передачу;
Складываем задний ряд сидений для удобства проведения профилактики;
Поддеваем резиновую заглушку заднего стакана, извлекаем ее;
Выкручиваем верхнюю гайку фиксации амортизатора;
Поддомкрачиваем заднее колесо, снимаем его;
Вывешиваем бок машины на такую высоту, чтобы балка имела свободный ход;
Отвинчиваем нижнее крепление, снимаем проушину с посадочного места;
Извлекаем амортизатор в сборе;
Крабовым съемником сжимаем пружину, снимаем пыльник.

Замена стойки Лада Гранта новой, собираем детали в обратной последовательности. При выведении штока в верхней позиции возникнут трудности с попаданием в отверстие, возможно потребуется помощник.

Замена опорных подшипников без снятия стойки

Поддомкрачиваем машину, снимаем колесо;
Крабовым съемником сжимаем пружину на несколько витков;
В моторном отсеке откручиваем три гайки, фиксирующие опорную чашу к стакану;
Расшплинтовываем рулевой наконечник, выкручиваем гайку;
Опускаем амортизатор в сборе вниз;
Извлекаем опорную чашу, заменяем подшипник стойки Гранты.

Завершает ремонт сборка в обратной последовательности.

Распорка стоек гранта. Зачем. Сколько стоит

С целью увеличения срока эксплуатации стаканов в моторном отсеке, предотвращения увеличения угла наклона стоек конструкцию укрепляют металлической балкой.
Концы крепятся на опорные чаши, между собой соединены металлической трубой. Это самая простая конструкция. Модернизированные варианты имеют иную схему. Но это на любителя.

Распорка задних стоек Гранта проводится по аналогии с передними. Стоимость бюджетного варианта от 850 – 900 рублей. Более сложные конструкции от 1500 рублей. Эффективность каждый определяет самостоятельно.

Ремонт, прокачка стоек или замена новыми. Есть ли смысл

Разница в стоимости между заменой и частичным ремонтом всего 30 – 35%. Если уж совсем лимитированный бюджет, то отдайте амортизаторы Гранты на прокачку. При наличии достаточных средств купите новые.

Перетяжка не всегда дает положительный результат, порой срок эксплуатации исчисляется несколькими тысячами километров.

Масло или газ-масло, как наполнитель для стоек

Как и в предыдущем случае отталкивайтесь от выделенного бюджета на ремонт. Очевидно, что масляный тип — самый дешевый, наименее качественный, с минимальным сроком эксплуатации.
Комбинированный вариант: газомасляный — наиболее популярный тип наполнителя амортизаторов. Хорошо себя зарекомендовал на пересеченной местности, дорожных ухабах, виражам, гололеде. Стоимость комплекта на 17% дороже масляного аналога.

Газовые: высокие эксплуатационные характеристики, длительность ресурса, универсальность в применении, широкий ассортимент для любой модификации автомобиля. Вместе с тем, заоблачная стоимость — основной камень преткновения для многих владельцев, для которых сумма неподъемная.
Очевидно, что газомасляные — оптимальное решение для большинства владельцев.

Замена амортизатора без стяжек

Если нет стяжек, можно попробовать заменить амортизатор без использования приспособлений, но сразу следует отметить, что этот способ достаточно рискованный, хотя при должной аккуратности и внимательности все должно получиться. Здесь порядок разборки следующий:

открываем капот, отворачиваем гайку крепления чашки над опорным подшипником;

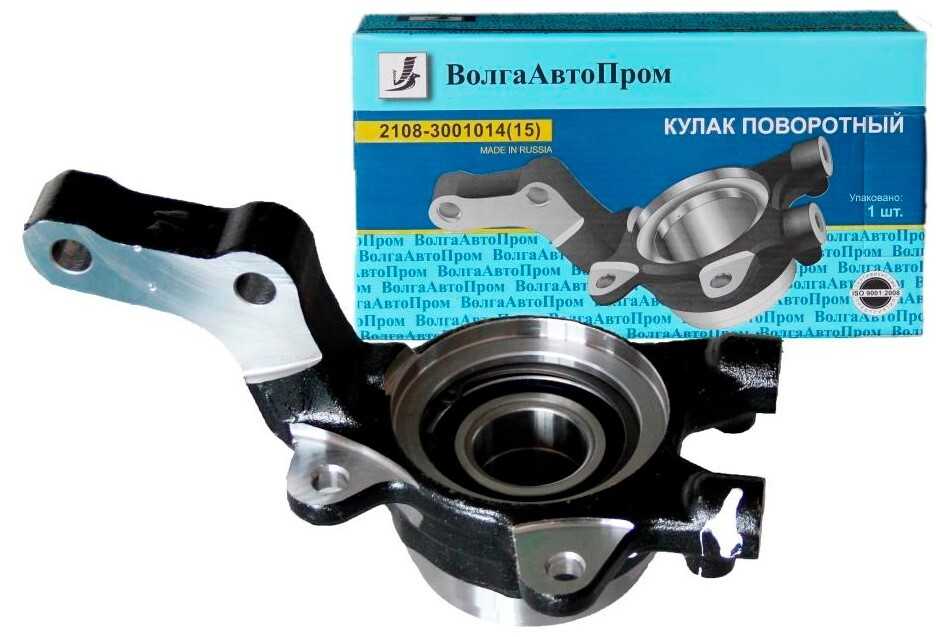

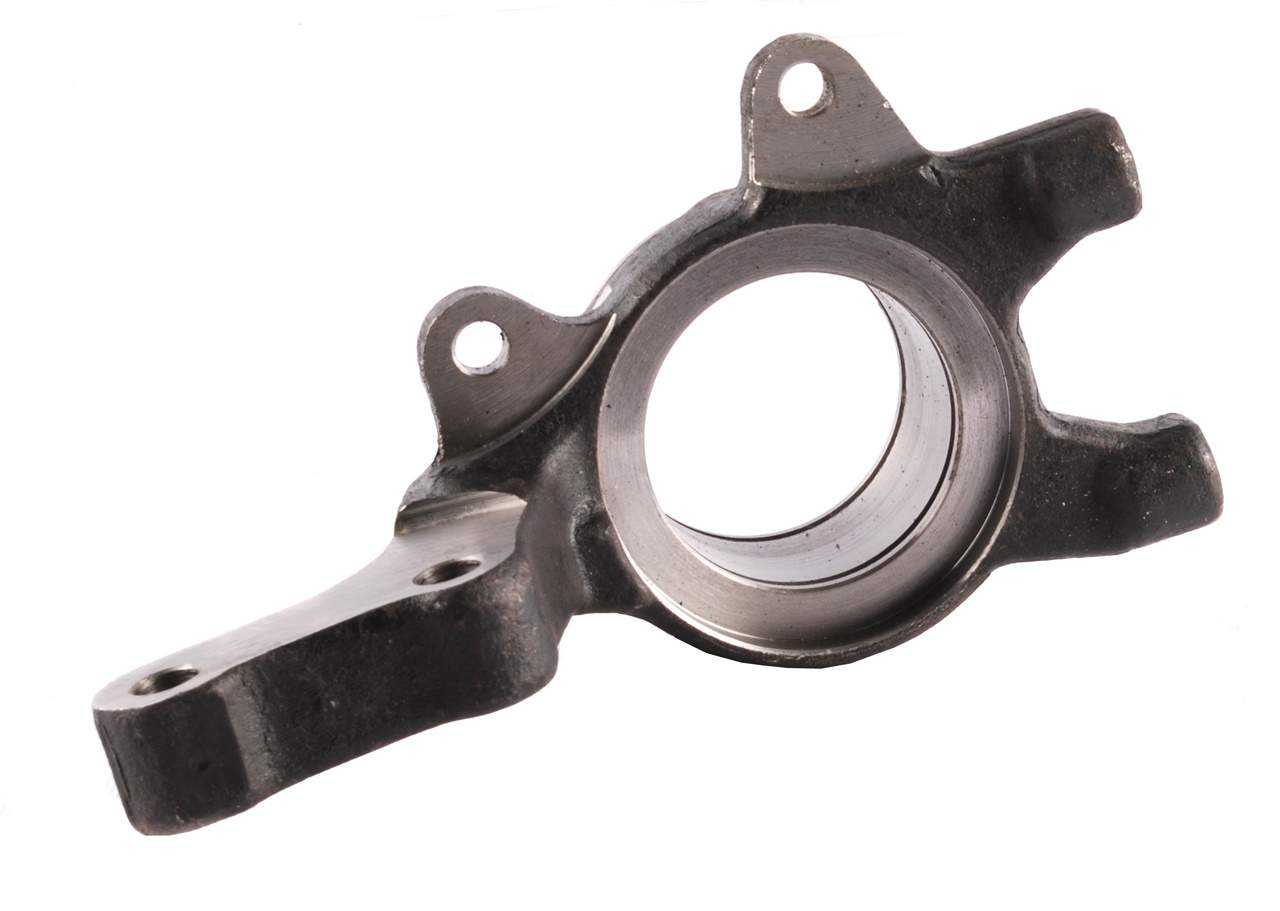

снимаем колесо, снизу поддомкрачиваем вверх поворотный кулак, необходимо, чтобы пружина сжалась, амортизаторный шток сверху поднялся вместе с гайкой, крепящей опорный подшипник;
отвернув сверху крепеж, раскручиваем болты с гайками, крепящие поворотный кулак к стойке амортизатора, опускаем домкрат, выбиваем болты – сначала верхний, он выйдет свободно, при выбивании нижнего болта стойка амортизатора под оставшимся напряжением пружины немного отпрыгнет вниз. Но сильно пружина не выстрелит, так как она почти свободна и достаточно легко вращается руками;
теперь осталось снять амортизатор, дернув его вниз. Пружина и опорный подшипник сразу же сойдут, так как гайка их не соединяет со стойкой, она уже откручена.

Разобрать амортизаторную стойку без стяжек не слишком сложно, труднее установить амортизатор на место, стянув пружину с помощью домкрата. Но тот мастер, который так сумел разобрать амортизатор, на месте может сориентироваться, как установить все детали на место. Самое главное – сжать пружину так, чтобы болты попали в отверстия поворотного кулака. Возможно, придется отсоединить от поворотной цапфы рулевую тягу и шаровую опору, чтобы кулак мог опуститься еще ниже.

Виды подшипников

Конструктивных исполнений верхней части стойки – два:

Опорный подшипник входит в конструкцию опоры (можно встретить на ряде моделей ВАЗ);
Является отдельным элементом, который помещается между опорой и верхней чашкой пружины.

А вот самих опорных подшипников, которые применяются в конструкции подвески – несколько:

СО ВСТРОЕННЫМ НАРУЖНЫМ ИЛИ ВНУТРЕННИМ КОЛЬЦОМ. Особенность его заключается в обеспечении возможности вращения элементов, которые контактируют как с внешним, так и внутренним кольцом. Дополнительно в таком варианте предусмотрено наличие установочных отверстий, поэтому при монтаже прижимные фланцы не нужны;
С ОТДЕЛЯЕМЫМ ВНЕШНИМ ИЛИ ВНУТРЕННИМ КОЛЬЦОМ. В таком варианте одно из колец (в зависимости от конструкции) может отделяться, в то время как второе закреплено на опоре;
ОДИНОЧНО-РАЗДЕЛЬНЫЙ. Конструктивно этот вариант – тот же подшипник с отделяемым кольцом, но обладает повышенными показателями по жесткости.

В целом, особой разницы, какой из типов подшипника используется, — нет, главное, чтобы он выполнял свои функции.

Несмотря на то, что верхняя часть стойки устанавливается внутрь специальной ниши в колесной арке, грязь, песок и пыль проникают к опоре, а эти загрязняющие элементы являются губительными для любого подшипника.

Дополнительно опорный подшипник практически постоянно подвергается резкоменяющимся нагрузкам, в том числе и ударным (из-за работы пружины), что в сочетании с загрязнениями приводит к интенсивному износу составных частей подшипника и выхода его из строя.

Из-за достаточно сложных условий эксплуатации, ресурс такого подшипника ограничен. Многие производители указывают, что замене он подлежит каждые 100 тыс. км.

Но в действительности же, из-за плохого состояния дорог, они требуют замены уже через 50 тыс. км. При этом ресурс этого узла также зависит и от его качества.

Не редкие случаи, когда опорный подшипник приходится менять уже через 10 000 км пробега.
