Как сменить масло в двигателе газели

Как снять генератор ВАЗ 2107

Генератор Ваз 2107 расположен в достаточно неудобном месте. Чтобы облегчить к нему доступ, работы лучше проводить на подъемнике или яме. Перед началом работ необходимо обесточить электросистемы автомобиля, отсоединив клеммы аккумулятора. Дальнейшие действия производятся в следующей последовательности:

Снять защиту двигателя и правый передний подкрылок.
Отключить провода от генератора (при этом необходимо запомнить, как они были подключены.
Ослабить гайку, удерживающую генератор и снять с него ремень.
Открутить гайку с болта, крепящего генератор к кронштейну. Если она приржавела, воспользоваться средством WD-40.
Достать болт крепления. Если он не выходит, его надо обработать WD-40 и аккуратно выбить.
Снять генератор.

Далее, чтобы обеспечить снятие генератора ВАЗ 2107 вместе с кронштейном, придется отодвинуть радиатор. Сливать тосол, отсоединять патрубки и снимать радиатор с машины не нужно. Достаточно открутить его крепления и сместить его, обеспечив свободный доступ к кронштейну и генератору.

При снятии генератора можно обойтись без смотровой ямы или подъемника, вынув генератор через колесную арку. Такой способ подойдет лишь в случае, если болты и гайки не заржавели и есть возможность снятия генератора без кронштейна крепления.

Мнения владельцев

Отзывы о «Газелях» с двигателями «Камминз» показывают, что многие приобрели эту машину из-за желания иметь именно дизель. Некоторых смущало производство в Китае, но, учитывая репутацию американской фирмы, они все же приобрели автомобиль. Покупатели не разочарованы, мотор оправдал их ожидания. Отрицательных отзывов мало, в некоторых честно указывается, что та или иная проблема возникла из-за неправильной эксплуатации.

Владельцы новых «Газелей» с «Камминз» описывают первые впечатления, в которых отмечают, что авто не уступает иномаркам аналогичного класса, а стоит значительно дешевле

Обращают внимание на хорошую тягу двигателя, невысокие уровни шума и вибраций даже после холодного запуска. После небольшого срока эксплуатации (месяц, два) пишут об отсутствии подтеков масла и охлаждающей жидкости. У двигателя нет ослабевших креплений, состояние прекрасное

У двигателя нет ослабевших креплений, состояние прекрасное.

Владельцы машин, проходивших ТО, отмечают удобство смены масла, при котором не надо снимать защиту двигателя, а также постоянное наличие расходных материалов. Цены на них и на техническое обслуживание вполне доступны. Некоторые авторы с более длительным опытом эксплуатации «Газели» с двигателем «Камминз» указывают, что ни разу не пользовались гарантией за весь период ее действия (два года). Подтверждается и экономичность — расход топлива 10–12 литров на 100 км пробега. Послегарантийный ремонт, если приходится его делать, тоже стоит не слишком дорого.

В отзывах даются советы по зимней эксплуатации. Отмечается легкость запуска мотора при морозах 20–25 °С. Но следует подготовить аккумулятор к холодному сезону заранее — проверить уровень и плотность электролита, покрыть клеммы защитным слоем, зарядить при необходимости.

Производитель рекомендует использовать масла с вязкостью 5W-40, 15W40 и менять их каждые 15 тысяч километров. Это всесезонные масла: чем ниже первая цифра в обозначении, тем меньше вязкость. В холодное время лучше использовать масло 5W, а 15W больше подходит для лета. При работе с топливом низкого качества следует производить смену чаще, чем рекомендует производитель.

Запуск двигателя при низких температурах облегчается при использовании предпускового подогревателя. Рекомендуется проверить его работу в начале сезона. Однако не всем советам в отзывах надо следовать. Например, в сети есть совет «залить в стартер и аккумулятор масла пониженной вязкости». Автор либо ошибся, либо не очень хорошо понимает, о чем пишет. В стартер закладывается смазка на весь срок эксплуатации еще на заводе.

Так выглядит стартер для двигателя Cummins isf 2.8 А в аккумулятор заливается электролит, добавляется дистиллированная вода, но никак не масло. Если появились сомнения в правильности какой-либо рекомендации, посоветуйтесь с более опытным знакомым или почитайте соответствующую литературу. Но в большинстве отзывов содержатся дельные рекомендации. И масса положительных отзывов о двигателях «Камминз» еще раз подтверждает их высокую надежность и хорошие эксплуатационные свойства.

Смотровая яма для частного гаража

Оборудовать углубление под авто определенной марки — не лучший вариант, поскольку машину рано или поздно поменяют, а, следовательно, изменятся и параметры. Чтобы можно было отремонтировать/осмотреть любое легковое транспортное средство, яму делают шириной в 75-80 см. Длина не ограничивается «плюс» одним метром к габаритам машины. Размер может быть больше. Если есть возможность, оборудуют спуск с лестницей. Глубину не следует делать универсальной. Лучше измерить свой рост и прибавить сантиметров 15-25.

Существует несколько нормативных документов, описывающих оснащение смотровых ям для обслуживания автомашин. В основном они касаются устройства схем вентиляции и освещения на крупных станциях техобслуживания. Вот они:

ГОСТ 12.1.005–88 «Общие санитарные и гигиенические требования к воздуху рабочей зоны»;ВСН 01–89 «Предприятия по обслуживанию автомобилей»;ОНТП-01-91 «Нормы технологического проектирования предприятий автотранспорта»;МГСН 5.01–94 «Стоянки легковых автомобилей»;ТКП 45–3.02–241–2011 «Станции техобслуживания транспортных средств».Эти нормы и правила строения будут полезны тем, кто хочет зарегистрировать гараж с технической ямой для ведения авторемонтного бизнеса.

Остальным автовладельцам эти нормативы не так важны. ГОСТы размеры смотровых ям для легковых машин не регулируют. Длину, ширину и глубину ниш в частных постройках вы можете определять самостоятельно.

Ширина смотровой ямы зависит от размеров вашей колесной пары. Просто измерьте расстояние между внутренними сторонами шин и вычтите по 20 см с каждого конца. Учтите, что в будущем вы можете захотеть поменять автомобиль или организовать свое дело. Тогда при закладке ширины смотровой ямы в гараже полезно будет ориентироваться на средние значения. Промежуток 75-80 см подходит для большинства легковых моделей, даже микролитражек.

Длина ремонтной ниши должна быть равна самой машине плюс еще один метр, чтобы туда можно было спускаться, когда сверху стоит транспорт. Если площадь гаража позволяет, лучше оборудовать углубление с запасом, для вашего же собственного комфорта. При достаточной длине траншеи спуск вниз можно организовать по стационарной крепкой лестнице, а не по приставной. Яму можно сделать и Г-образной. Тогда в коротком отрезке будут располагаться ступеньки. Это усложнит процесс построения опалубки и на заливку уйдет больше бетона, но зато работать будет удобнее.

Причем расположение ниши может быть как вдоль, так и поперек хода. В последнем случае пригодятся мостки для переезда через траншею. Чтобы собрать их, а также настил, используйте доски толщиной не менее 40 мм.

А вот глубина смотровой ямы в гараже зависит прежде всего от роста хозяина. Для удобства движения при ремонте зазор между поверхностью и днищем автомобиля нужен в пределах 25-30 см. Наименьшая высота смотровой ямы — это рост владельца плюс 10-15 см. В процессе рытья котлована лучше выкопать его чуть больше, чем заложено планом. Трудно заранее сказать, какой слой гидроизоляции понадобится на полу. В заглубленной траншее всегда можно поднять настил на нужную высоту. Если глубина смотровой ямы окажется недостаточной, придется ходить полусогнувшись.

размеры смотровой ямы в гараже

Это «чистые» размеры смотровой ямы в гараже, то есть параметры уже готового сооружения. К ним еще надо добавить припуски для установки гидро- и теплоизоляции, глиняного замка и отделочного слоя. Чтобы не запутаться с этими прибавками, рекомендуем составить чертеж смотровой ямы в гараже.

Примите во внимание, что грунт на стенках будет иметь определенный уклон, но размеры смотровой ямы нужно выдерживать так, чтобы работать было комфортно. При проектировании не забудьте заложить ниши для хранения автозапчастей и инструментов

И придется подумать о местах для крепления светильников и переносных ламп, а также электропроводки в защитном кожухе

При проектировании не забудьте заложить ниши для хранения автозапчастей и инструментов. И придется подумать о местах для крепления светильников и переносных ламп, а также электропроводки в защитном кожухе.

Для доставки свежего воздуха в смотровую яму под землей прокладывают гибкую трубу. Ее конец должен выходить на поверхность на 20 см.

Как он работает

Для начала разберемся, как функционирует это устройство. Схема работы у него следующая:

Вставляется ключ в замок зажигания;
Ток идет на провода возбуждения;
Создаваемое якорем магнитное поле проходит через обмотки статора, на его выводах появляется напряжение;
Когда частота вращения якоря становится достаточно большой, начинается режим самовозбуждения;
Предусмотренный конструкцией авто выпрямительный блок превращает переменный ток в постоянный;
Начинает работать регулятор напряжения при изменении частоты вращения коленвала, осуществляется регулировка времени, на которое активируется провод возбуждения.

Представленное видео позволит вам наглядно познакомиться с принципом действия генератора.

Функции

Новичков очень интересует самый главный вопрос, без которого самостоятельно пытаться что-то починить не имеет смысла — для чего служит генератор.

Первым делом, задача генератора заключается в обеспечении энергией всего электрозависимого оборудования.

Ошибка многих заключается в том, что питание оборудования осуществляет аккумуляторная батарея. АКБ нужна для поддержания работоспособности устройств при выключенном двигателе. За счет него работает аудиосистема, сигнализация и пр.

Канава или подъемник?

Для ремонта грузовых автомобилей на станциях технического обслуживания и ремонта обычно применяют смотровые канавы и следующие виды оборудования:

передвижные колонны;
электромеханические платформенные подъемники;
ножничные и параллелограммные гидравлические подъемники.

На первый взгляд, строительство смотровой канавы значительно дешевле, чем приобретение подъемника. Однако построить удобную и безопасную для работы канаву в соответствии со всеми СНиПами – дело довольно сложное и дорогостоящее. Строительство требует тщательного проектирования и постоянного контроля на всех этапах работ: земляных, арматурных и бетонных, а также при установке опалубки, устройству гидро- и теплоизоляции и др.

В результате стоимость строительства сопоставима со стоимостью платформенного подъемника, но для оснащения канавы требуется дополнительное оборудование для удаления из канавы ГСМ, вентиляции и т. д. Для большинства работ по техническому обслуживанию и ремонту грузовых автомобилей, канавы должны быть оборудованы канавными подъемниками П114Е-10, П114Е-10-1, П114Е-16, П114Е-16-1, передвигаемыми по направляющим, или напольными подъемниками, П114Е-10-2, П114Е-16-2, передвигаемыми по полу канавы. Эти подъемники имеют большой ход штока гидроцилиндра (750 мм), что позволяет проводить ремонт и замену рессор, пневмоподушек, тормозных колодок, колес, мостов, редукторов и т. д. Только оборудованная подъемниками смотровая канава становится полноценным рабочим местом для ремонта и обслуживания грузовых автомобилей и автобусов.

Таким образом, смотровая канава – достаточно дорогое капитальное сооружение и вкладываться в его постройку и оснащение стоит лишь в том случае, если есть уверенность, что сервис будет работать в данном конкретном помещении еще долгие годы. Иначе, строить канаву невыгодно – ее ведь, в отличие от подъемника, не возьмешь с собой при переезде. При ошибке в проектировании, а также при изменении планирования рабочего пространства, например, вследствие установки дополнительного оборудования или изменения технологии ремонта, стоимость переноса подъемника несопоставима со стоимостью переустройства смотровой канавы.

При работе в канавах основное рабочее место слесаря-ремонтника расположено ниже уровня пола, что значительно ухудшает условия его труда. При открывании ворот СТО холодный воздух устремляется в канаву, на стенках конденсируется влага, становится сыро и холодно. В таких условиях рабочий персонал вынужден находиться всю смену. Содержание канавы в чистоте сопряжено с дополнительными трудозатратами и материальными расходами для предприятия.

О токоскоростной характеристике

ТСХ – это зависимость тока, отдаваемого автомобильным генератором в бортовую сеть, от частоты вращения ротора при постоянном показателе напряжения. Этот параметр рассчитывается при работе устройства вместе с заряженным и исправным аккумулятором с номинальной ёмкостью не менее 50% от номинальной силы тока генератора. Характеристика рассчитывается в нагретом и холодном состояниях оборудования.

Основные потребительские характеристики

Максимальный ток.
Величина рабочего напряжения.
Номинальная мощность.
Передаточное число.
КПД.
Габаритные размеры и масса.

Основные рабочие параметры, тип и марка обычно указываются на щитке устройства.

Модификации ДВС 3M3-406

3M3-4062.10 – инжекторный мотор под бензин АИ-92. Обладает степенью сжатия – 9,3. Мощность – 150 л.с. Для легковых автомобилей и микроавтобусов ГАЗ 31054 комплектации Люкс; ГАЗ 3102 (1996 – 2008 гг).
3M3-40621.10 – модификация двигателя 3M3-4062.10, соответствующая экологическому стандарту «Евро-2».
3M3-4063.10 – карбюраторный вариант мотора, предназначенный для установки на лёгкие коммерческие грузовики и микроавтобусы ГАЗ 3302, 33023, 2705, 3221, 32213, 322132, 32214, СемАР 3234, Рута, Богдан и Дельфин. Снижена до 8 степень сжатия под бензин А-76. Мощность – 110 л.с.
3M3-4061.10 – карбюраторный двигатель для лёгкого коммерческого транспорта ГАЗ 3302, 33023, 2705, 3221. Снижена до 8 степень сжатия под бензин А-76. Мощность — 100 л.с.

Проверка зарядки со снятой клеммой

Снятие клеммы аккумулятора во время работы двигателя – старый испытанный метод проверки работоспособности генератора, этот способ применялся еще на советских автомобилях. Выполняем проверку так:

запускаем мотор;
отсоединяем минусовую клемму, отводим ее в сторону;
если двигатель выключается, значит, зарядки нет, необходимо разбираться с генератором;
не устанавливая клеммы, добавляем обороты, ДВС не должен заглохнуть.

Еще следует обратить внимание на такой момент – при установке минусового провода на место во время работы движка холостые обороты не должны заметно меняться. Значительное снижение оборотов говорит о том, что аккумулятор достаточно сильно разряжен, и на это следует обратить внимание

Разряженная или неисправная аккумуляторная батарея может подвести в дороге, с таким аккумулятором лучше не ездить.

Важный момент – снимать клемму на работающем движке нужно очень аккуратно, провод не должен касаться токоведущих частей машины (кузова, корпуса двигателя и прочее). На многих современных автомобилях отсоединять клемму во время работы ДВС вообще не рекомендуется, при недостаточной уверенности в результатах испытания такой метод лучше не применять.

Стоит заметить, что еще существует способ проверки контрольной лампочкой, но этот метод рассматривать не будем – лампа только свидетельствует о наличии или отсутствии зарядки, с помощью ее невозможно определить значение напряжения в сети, его зависимость от нагрузки.

Особенности обустройства смотровой ямы

У подобной конструкции гаража есть несколько особенностей:

Проводить создание смотровой ямы нельзя при условии высокого размещения грунтовых вод. Это связано с тем, что даже при качественной изоляции стенки начнут сыреть, будут появляться сырость, через некоторое время может накопится вода.
Основание должно иметь высокую прочность для того, чтобы выдерживать смещение грунта и воздействие тяжелого автомобиля.

Альтернативной конструкцией может стать эстакада. Однако загнать автомобиль на эстакаду достаточно сложно, при этом придется сделать сооружение более высоким.

Основные размеры смотровых ям следующие:

Ширина – показатель, который напрямую зависит от габаритов автомобилей, а точнее колесной базы. Оптимальная ширина составляет менее половины колесной базы легкового транспортного средства, но так, чтобы можно было легко повернуться и менять инструменты. Делать слишком широкую смотровую яму не следует.
Глубина – еще один важный показатель. Как правило, смотровую яму делают высотой на 10-15 сантиметров выше роста человека. Этот показатель глубины оптимальный, позволяет легко проводить работы. Однако стоит учитывать, что слишком глубокая яма может создать трудности при выполнении осмотра или ремонта транспортного средства.
Длина определяет то, насколько удобна будет смотровая яма. Если она слишком короткая, то придется для полного осмотра транспортного средства ставить его сначала передом, а после задом. Как правило, показатель длины ограничивается размерами гаража. Для того чтобы сделать конструкцию более комфортной ее делают длиннее автомобиля на 1 метр. Размеры также определяются с учетом того, что нужно сделать лестницу.

На СТО довольно часто проводится обслуживание самых различных марок и типов транспортных средств, поэтому делаю конструкцию шириной 1000, высотой 1800 и длиной 5500 мм.

Масляный фильтр на газель бизнес: где находится, замена

Масло и фильтр двигателя рекомендуется заменять после двадцати тысяч км пробега автомобиля.

В тяжелых условиях эксплуатации желательно заменять масло и фильтр раньше. Все зависит от качества масла и состояния двигателя.

С увеличением наработки моточасов двигателя нужно сокращать время замены масла и фильтра.

Класс вязкости по SAE:

0W-30 (от минус 30 до плюс 20°С)

0W-40 (от минус 30 до плюс 35°С)

5W-40 (от минус 25 до плюс 35°С)

10W-40 (от минус 20 до плюс 40°С)

15W-40 (от минус 15 до плюс 45°С)

– Cummins – 6,5 л Класс качества по АPI: не ниже СI-4

– Evotech (А274) – 4,5 л (без масляного радиатора) Класс качества по АPI: не ниже SN

Для двигателя Evotech (А274) запрещается применение моторных масел класса качества по АСЕА только А1/В1 или А5/В5, поскольку при определенных условиях эксплуатации может привести к выходу из строя двигателя и нейтрализатора.

Моторные масла, применяемые в дизельном двигателе автомобиля, должны соответствовать классу качества по API не ниже CI-4, а применяемые в бензиновом двигателе – не ниже SN и классу вязкости по SAE согласно диапазона устойчивых температур окружающего воздуха региона, в котором преимущественно эксплуатируется автомобиль.

При превышении температуры наружного воздуха диапазона применения масла, не допускайте длительной работы двигателя на высокой частоте вращения коленчатого вала и не подвергайте его большой нагрузке.

Если температура наружного воздуха опускается ниже температурного диапазона применения масла, залитого в двигатель, могут возникнуть затруднения при пуске двигателя.

Использование моторных масел класса качества по API CD, CC или CF может привести к преждевременному выходу двигателя из строя.

При замене моторного масла на масло другой марки или другой фирмы обязательна промывка системы смазки промывочным маслом.

Запрещается смешивание (доливка) моторных масел различных марок и различных фирм.

Уровень масла необходимо проверять на холодном неработающем двигателе, при этом автомобиль должен быть установлен на ровной горизонтальной площадке.

Двигатель Cummins

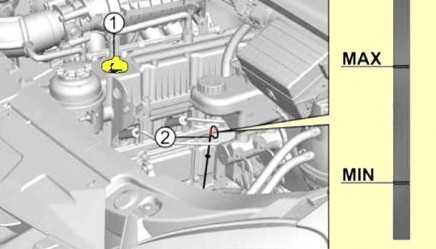

Уровень масла двигателя должен быть между метками «MAX» и «MIN» масляного щупа 2.

При необходимости долить масло.

Объём масла, доливаемого в картер двигателя от метки нижнего уровня до метки верхнего уровня масляного щупа, составляет 1,0 л.

Свежее масло заливать через маслозаливную горловину, закрываемую пробкой 1.

Двигатель Evotech (А274)

Уровень масла двигателя должен быть между метками «MAX» и «MIN» масляного щупа 2. При необходимости долить масло.

Объём масла, доливаемого в картер двигателя от метки нижнего уровня до метки верхнего уровня масляного щупа, составляет 1,125 л.

Свежее масло заливать через маслозаливную горловину, закрываемую пробкой 1.

Для замены масла и фильтра потребуется: моторное масло, емкость не менее семи литров для слива масла, ключ четырехгранник на 10, специальный ключ для отворачивания масляного фильтра.

Сливать масло желательно после поездки, или прогреть двигатель до температуры +60˚.

Устанавливаем автомобиль на смотровую канаву или подъемник.

Поворачиваем пробку маслоналивной горловины против часовой стрелки и снимаем ее.

Очищаем пробку сливного отверстия в масляном картере двигателя.

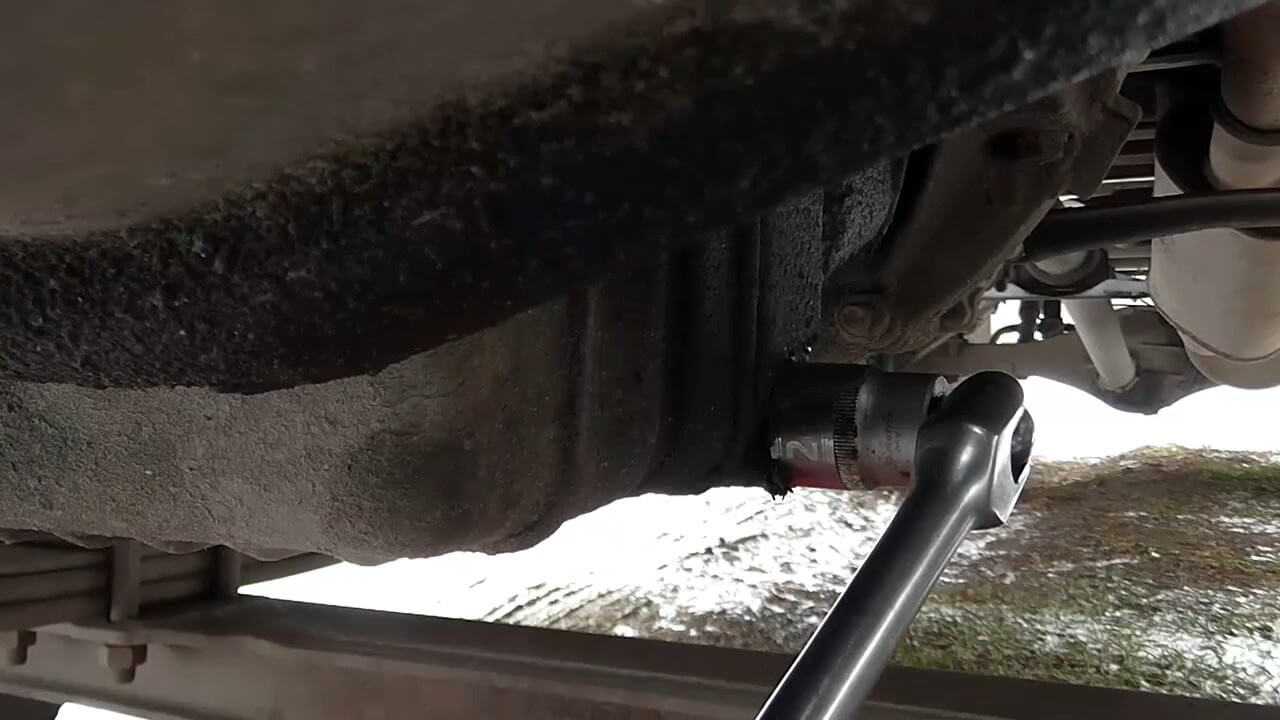

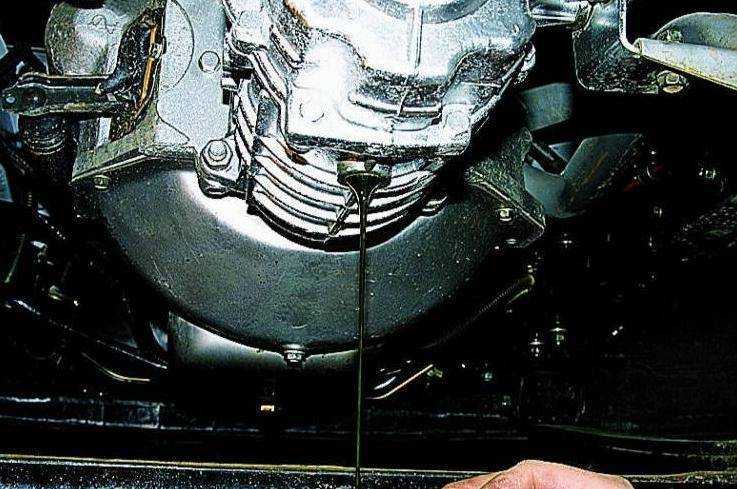

Выкручиваем пробку, предварительно подставив емкость для слива масла, и сливаем масло (работать нужно в защитных перчатках).

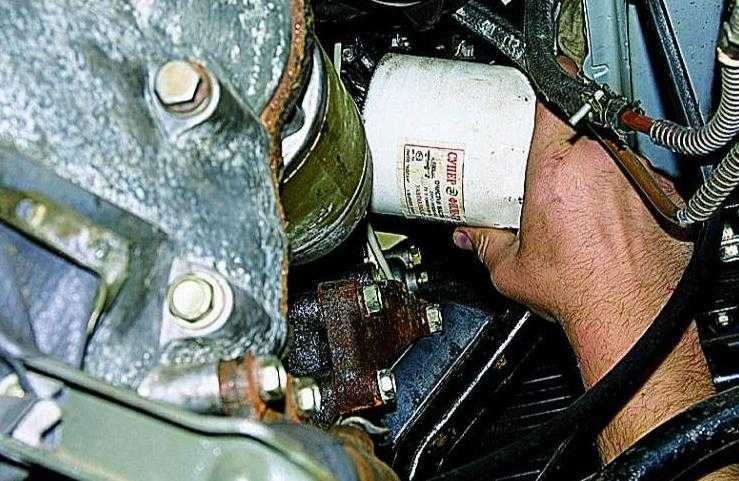

Отворачиваем масляный фильтр, против часовой стрелки.

Если фильтр не откручивается руками, то страгиваем его с места ключом четырехгранником.

Протираем привалочную поверхность фланца передней крышки.

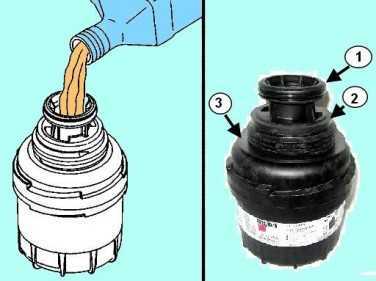

Заполняем новый фильтр чистым моторным маслом.

Смазываем уплотнительное кольцо 1 и только основную прокладку 2.

Убедитесь в том, что вспомогательная прокладка 3 остается чистой и сухой. Не смазывайте ее.

Устанавливаем масляный фильтр и закручиваем руками без применения инструмента до момента соприкосновения нижнего уплотнительного кольца. Доворачиваем корпус фильтра моментом 40 Нм.

Закручиваем пробку сливного отверстия и затягиваем ее моментом 24 Нм.

На пробке сливного отверстия установлено резиновое уплотнительное кольцо.

Заливаем новое моторное масло. Заворачиваем пробку маслоналивной горловины.

Запускаем двигатель и даем ему поработать на холостом ходу несколько минут (сигнальная лампа аварийного падения давления масла должна погаснуть через 2 – 3 секунды после пуска двигателя).

Останавливаем двигатель и проверяем герметичность соединений сливной пробки и фильтра.

Проверяем уровень масла, при необходимости доливаем масло.

Как поставить радиатор ВАЗ 2107

Установка генератора не вызывает особых сложностей, так как нет нужды бороться с приржавевшими болтовыми соединениями. Порядок действий при установке обратный снятию. После установки генератора необходимо установить ремень и произвести его натяжение. Если затянуть слабо, ремень будет буксовать при нагрузке на генератор, издавая характерный свист. Чрезмерное натяжение ремня приведет к преждевременному износу подшипника генератора. Проверить правильность натяжения ремня легко: он должен прокручиваться руками вдоль продольной оси на 90 градусов. Если угол меньше – ремень перетянут. Если больше – ослаблен.

После установки генератора, подключения к нему проводов и натяжения ремня можно подключать клеммы аккумулятора.

Как своими руками снять агрегат?

При обнаружении неисправностей в работе генераторного устройства необходимо произвести снятие агрегата для его дальнейшего ремонта или замены. Если же генератор ремонту не подлежит, что бывает крайне редко, то вам полезно будет узнать, как демонтировать узел для его смены.

Итак, как поменять агрегат самостоятельно:

Сначала нужно открыть капот и отключить клеммы аккумуляторной батареи, а затем отсоединить разъем с подключенным проводом от агрегата.
Затем необходимо демонтировать изоляционный чехол от аккумулятора и немного ослабить крепление устройства. Ослабив гайку ролика натяжителя, вы сможете демонтировать приводной ремень.
После этого вам потребуется гаечный ключ на 17, с его помощью нужно будет открутить регулировочную планку и снять ее.
Теперь следует выкрутить гайку крепления с нижней стороны, а затем извлечь из посадочного места болт со втулкой. Выполнив эти действия, вы сможете демонтировать генераторный узел (автор видео — Роман Романов).
