Диагностирование отклонений сход-развала KIA RIO
В сети автомастерских, которые работают в Москве, осуществляется профессиональная диагностика сход-развала KIA RIO. И можете быть уверены, что другие (устаревшие) варианты диагностики ходовой результатов не обеспечивают.
Каждый специалист согласится, что диагностика сход-развала KIA RIO необходима всякий раз, когда иномарка проходит очередные двенадцать тысяч км. Но, имея представление о состоянии отечественных дорог, мы можем предположить, что мероприятие с большой вероятностью понадобится раньше.
Подвеска KIA RIO требует срочной диагностики , если
- Новые шины быстро изнашиваются или стираются неравномерно
- Вы держите руль прямо, а машину словно >в бок
- Руль KIA RIO не возвращается в прямое положение автоматически
Развал — схождение Chevrolet Lanos
Как определить, что необходима регулировка развал-схождения? Если имело место хотя бы одно из перечисленных событий, рекомендуем обратиться в автосервис:
Доверяйте регулировка сход-развала только профессионалам!
Зачем Chevrolet Lanos нужен развал-схождение
Диагностика развала – схождения Chevrolet Lanos
Основные признаки неправильных углов установки колес Chevrolet Lanos
Как часто производится регулировка развала – схождения Chevrolet Lanos
Правила регулировки схода/развала Chevrolet Lanos
ВАЖНОЕ
ЗАЧЕМ Chevrolet Lanos НУЖЕН СХОД-РАЗВАЛ
Одной из наиболее востребованных услуг является процедура регулировки угла установки колес. Развал – схождение обеспечивает курсовую устойчивость автомобиля на дороге, безопасность при совершении маневров и штатный износ покрышек автомобиля. Параллельная установка колес на современных автомобилях не используется, поскольку она не обеспечивает должного уровня безопасности при совершении маневров и даже при прямолинейном движении.
Углы установки колес регулируются по двум плоскостям, что и определяет их название:
Продольный наклон – угол наклона, то есть ориентация осей вращения управляемых колес относительно перпендикуляра к дороге. Он определяет легкость вращения рулевого колеса, а также скорость самовозврата колес в прямое положение управляемой оси. Может быть положительным (наклон назад) или отрицательным (наклон вперед).
Развал схождение колес Chevrolet Lanos регулируется для каждой из осей автомобиля. Регулировка углов наклона необходима для:
Отрегулировать развал Chevrolet Lanos можно только на тех моделях автомобиля, которые оборудованы изменяемой геометрией подвески. Во всех остальных случаях угол установки колес не требует регулировки.

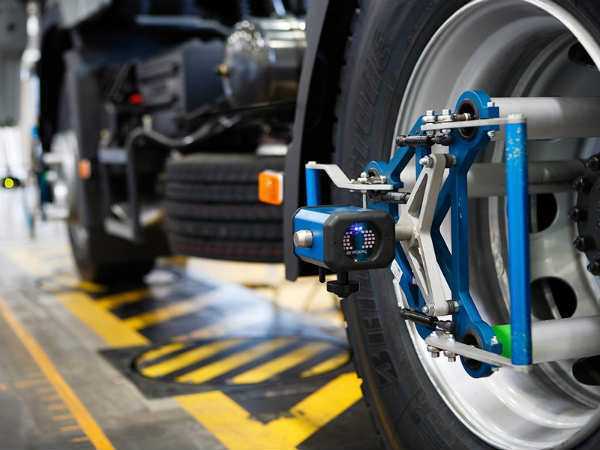

ДИАГНОСТИКА РАЗВАЛ-СХОЖДЕНИЯ Chevrolet Lanos
Сегодня используется 4 типа проверки угла установки колес, выполняемых перед непосредственно самой регулировкой:
ОСНОВНЫЕ ПРИЗНАКИ НЕПРАВИЛЬНЫХ УГЛОВ УСТАНОВКИ КОЛЁС Chevrolet Lanos
Нарушенный развал – схождение имеет четко выраженные признаки, по которым он легко определим:
Вышеприведенные признаки далеко не всегда могут говорить об отклонениях в углах установки колес. Например, даже если была выполнена высокоточная регулировка развал — схождения Chevrolet Lanos на 3D-стенде, автовладельцу не следует забывать о давлении в покрышках. При отклонении показателей на 0,2 атм автомобиль потеряет курсовую устойчивость.
КАК ЧАСТО ПРОИЗВОДИТСЯ РЕГУЛИРОВКА РАЗВАЛ-СХОЖДЕНИЯ Chevrolet Lanos
Как и любой другой технический параметр, частота проверки и регулировки схода/развала Chevrolet Lanos выполняется согласно рекомендаций автопроизводителя, приведенных в сервисной книжке автомобиля. Однако посетить автосервис для регулировки углов установки колес придется и в межсервисные периоды эксплуатации авто:
ПРАВИЛА РЕГУЛИРОВКИ СХОД/РАЗВАЛА Chevrolet Lanos
Самостоятельно определить и отрегулировать углы установки колес на современном автомобиле Chevrolet Lanos невозможно. Единственным вариантом для автовладельца будет посещение автотехцентра, где имеется специализированный стенд. В этом случае углы будут выставлены в соответствии с рекомендованными параметрами.
При тюнинге подвески Chevrolet Lanos допускается отклонение углов установки колес от рекомендованных значений. Также сход/развал допускается изменять при подготовке автомобиля к соревнованиям – гонки на скорость, троффи-рейды и другие. Автопроизводители приводят значения, которые рассчитывались под штатную эксплуатацию автомобиля, поэтому рекомендованный развал – схождение не будет оптимальным на гоночном треке или в условиях бездорожья. В этом случае придется выполнить расчет параметров ходовой части исходя из предполагаемых условий эксплуатации.
Иногда возникают ситуации, когда после регулировки развала – схождения автомобиль Chevrolet Lanos перестает двигаться по прямой. Это связано с неравномерным износом покрышек, протектор которых уже адаптировался под нештатные углы, что и вызывает отклонение автомобиля от прямой траектории. Второй вариант возникновения подобного явления – скрытые дефекты ходовой или рулевой части автомобиля. Например, были зафиксированы случаи нештатной работы усилителя руля, неисправности рулевой рейки, выработки шарниров.
Kia Rio: Проверка и регулировка углов установки колес
Kia Rio / Инструкция по эксплуатации автомобиля Kia Rio / Подвеска / Проверка и регулировка углов установки колес
Предварительная проверка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте давление в шинах и, при необходимости, доведите до требуемого.
2. Проверьте люфт подшипников передних колес и, при необходимости, замените.
3. Проверьте биение шин и колес.
4. Проверьте отсутствие люфта шаровых шарниров передней подвески
5. Автомобиль должен находиться на плоской горизонтальной поверхности без
пассажиров и груза в багажнике.
6. Различие в высоте между левой и правой стороной автомобиля от центра колеса
до края крыла не должно превышать 10 мм.
Предупреждение
Развал и угол поворотного шкворня не регулируются.
7. Проверьте, что топливный бак полный, уровни охлаждающей жидкости и моторного
масла в норме и запасное колесо и инструменты находятся на своих местах.
Проверка максимального угла поворота передних колес
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите оба передних колеса в шаблон радиуса поворота.
2. Поверните передние колеса влево до упора и измерьте угол поворота левого
(внутреннего) и правого (внешнего) колес.
3. Ослабьте левую и правую контргайки наконечников рулевых тяг, затем, вращая
тяги, установите требуемые углы. Затяните контргайки.
4. Повторите эти операции после поворота передних колес вправо до упора.
5. Затяните контргайки наконечников рулевых тяг.
Момент затяжки: 34–50 Н•м
6. Проверьте и, при необходимости, отрегулируйте схождение после проверки и
регулировки максимального угла поворота передних колес.
Проверка элементов передней подвески
ОБЩИЕ СВЕДЕНИЯ
Цилиндрическая пружина
Если положение автомобиля относительно дорожного покрытия нормальное, значит
пружины не имеют дефектов. При наличии перекоса автомобиля замените
соответст …
Схождение передних колес
Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите переднюю часть автомобиля так, чтобы передние колеса незначительно
приподнялись над землей.
2. Вручную проверните колеса и проведите линии по центру …
Другое на сайте:
Поиск и устранение неисправностей стеклоподъемников с электрическим приводом
Поиск и устранение неисправностей стеклоподъемников с электрическим приводом …
Установка системы випуска отработавших газов
1. Надеть глушитель на три резиновые подвески.
2. Установить на соединительные шпильки фланца междутрубами глушителя и резонатора
прокладку.
3. Фланец трубы резонатора надеть на шпильки фланца тру …
Еженедельные проверки — Проверка уровня двигательного масла
Выполняется перед поездкой, либо спустя не менее 5 мин после выключения двигателя.
В противном случае часть масла будет распределена по поверхности смазываемых компонентов
двигателя и проверка дас …
“Угловая” теория
Угол продольного наклона оси поворота (кастер (Caster)) (рис. 1) – угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника опоры телескопической стойки, в плоскости, параллельной продольной оси автомобиля. Он способствует стабилизации управляемых колес, т. е. позволяет ехать машине прямо с отпущенным рулем. Чтобы наглядно представить себе, что такое кастер, вспомните велосипед или мотоцикл. Их рулевая колонка отклонена назад. Из-за этого в движении колесо постоянно стремится занять прямое положение. Именно благодаря кастеру при отпущенном руле автомобиль едет прямо, а при выходе из поворота автоматически возвращает колеса в исходное положение. Если угол наклона уменьшить, автомобилем становится сложнее управлять, приходится постоянно подруливать, что утомительно для водителя, да и шины быстрее изнашиваются. Если же кастер увеличить, машина будет ехать по дороге, как танк, но вращение руля превратится в занятие в тренажерном зале. Сказанное в большей степени относится к заднеприводным автомобилям. В переднеприводных небольшое положительное значение кастера устанавливают для стабилизации колес при движении накатом, торможении или при возникновении внезапных боковых нагрузок (ветер). Признаки отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левых и правых поворотах.
Угол развала колеса (рис. 2) – угол между плоскостью вращения колеса и вертикалью. Если говорить упрощенно, то, как бы при езде или изменении нагрузки не наклонялись рычаги и стойки, положение колеса относительно дороги должно оставаться в заданных пределах. Если верхняя часть колеса отклонена наружу, развал считается положительным, если колесо наклонено вовнутрь – развал отрицательный. При отклонении от нормы развала колес автомобиль самопроизвольно уводит в сторону, а протектор шин изнашивается неравномерно.
Схождение колес (рис. 3) – угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля. При увеличенном схождении передних колес сильно пилообразно изнашивается наружная часть протектора, а при отрицательном угле такому же износу подвергается внутренняя. При этом шины начиняют визжать в поворотах, управляемость машины нарушается (автомобиль «рыскает» по дороге) возрастает расход топлива вследствие большого сопротивления качению передних колес. Соответственно уменьшается выбег автомобиля. Схождение и развал – это взаимозависимые величины.
Помимо перечисленных углов существуют углы появление которых нежелательно: углы движения и смещения одной или нескольких осей. При их наличии необходим ремонт подвески или кузова автомобиля.
а – сдвиг колёс (дефект возникает в эксплуатации из-за деформации элементов подвески
- б – отклонение линии тяги автомобиля (причина – эксплуатационная);
- в – обратное (отрицательное) схождение в повороте (измеряется как разность углов поворота внутреннего и внешнего колёс, измеренных относительно продольной оси; при нарушении возникает проскальзывание одного из управляемых колёс, что снижает устойчивость при прохождении поворота).
4.3.5 Проверка и регулировка углов установки передних колес / Иж Ода
Эти операции выполняют на специальных стендах согласно прилагаемым к ним инструкциям. Проверку углов установки колес проводят обязательно при замене или ремонте деталей подвески или передка автомобиля.
Перед регулировкой углов установки колес приводят в соответствие с требованиями руководства по эксплуатации давление воздуха в шинах, свободный ход (люфт) рулевого колеса и ступиц колес, осевое и радиальное биения дисков колеса; проверяют состояние деталей и узлов подвески.
Рис. 4.23. Схема установки углов передних колес: А-А – вертикальная ось; В-В – нулевая горизонтальная плоскость; С-С – ось, параллельная продольной оси автомобиля; Е – перед автомобиля; К – колея автомобиля; d=6,5 мм – отрицательное плечо обкатки; е – угол максимального поворота внутреннего колеса
Проверка и регулировка углов установки колес (рис. 4.23) должна проводиться в такой последовательности:
Рис. 4.1. Передняя подвеска: 1 – скоба стабилизатора; 2 – шарнир рулевого механизма; 3 – поворотный кулак; 4 – болт крепления стойки к поворотному кулаку; 5 – болт регулировочный угла развала; 6 – шайба регулировочная; 7 – амортизаторная стойка; 8 – нижнее пружинное кольцо защитного чехла штока; 9 – уплотнитель верхней опоры; 10 – подшипник стойки; 11 – гайка штока; 12 – гайка крепления верхней опоры; 13 – крышка опоры; 14 – верхняя опора штока; 15 – верхняя опорная чашка пружины; 16 – верхнее пружинное кольцо защитного чехла штока; 17 – буфер сжатия; 18 – шток стойки; 19 – защитный чехол штока; 20 – пружина; 21 – нижняя опорная чашка пружины; 22 – ступица; 23 – тормозной диск; 24 – щит тормоза; 25 – защитный чехол шарового шарнира; 26 – шаровой шарнир; 27 – штанга стабилизатора поперечной устойчивости; 28 – нижний рычаг; 29 – втулка резиновая стабилизатора; 30 – резинометаллический шарнир нижнего рычага; 31 – поперечина рамы; 32 – рулевой механизм; 33 – пластмассовая втулка стабилизатора; 34 – подушка стабилизатора; З5 – опорная шайба стабилизатора; 36 – гайки крепления регулировочных болтов; 37 – втулка компенсационная; 38 – пружинное кольцо крышки
Если он меньше допустимого, отверните гайки 12 (см. рис. 4.1) крепления верхней опоры 14, поверните опору на 180° и вновь затяните гайки. При этом угол продольного наклона увеличится на 0°52′. Проверьте угол развала. Если он не соответствует приведенному, ослабьте гайки 36. Вращением головок верхних болтов 5 крепления добейтесь требуемого значения угла развала. При повороте головки болта на одно деление шкалы, нанесенной на эксцентриковую шайбу 6, относительно указателя угол развала изменяется на 0°30′; затяните гайки болтов крепления, удерживая головку верхнего болта в отрегулированном положении;
Если оно не соответствует приведенному, ослабьте гайки, фиксирующие положение боковых рулевых тяг относительно наконечников; вращением боковых тяг добейтесь требуемых значений углов схождения, одинаковых для правого и левого колес. Затяжкой гаек зафиксируйте взаимное положение боковых тяг и наконечников, удерживая их от проворачивания.
Для обеспечения устойчивости и управляемости автомобиля передние колеса автомобиля установлены под определенными углами относительно элементов кузова и подвески. Регулировке подлежат три параметра: схождение, угол развала колеса и угол продольного наклона оси поворота.
Рис. 1. Угол продольного наклона оси поворота колеса
Угол продольного наклона оси поворота (рис. 1) — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры направляющей пружинной стойки, в плоскости, параллельной продольной оси автомобиля. Для увеличения угла наклона оси поворота верхнюю опору стойки, первоначально расположенную, как показано на фото 1, необходимо повернуть на 180° относительно отверстия в чашке брызговика кузова (фото 2).
Рис. 2. Угол развала колеса
Рис. 3. Схождение колес
Контроль и регулировку углов установки передних колес рекомендуется производить на станции технического обслуживания. Перед регулировкой следует убедиться, что давление в шинах соответствует норме, износ протектора шин на левых и правых колесах примерно одинаков, отсутствуют люфты в подшипниках ступиц и элементах рулевого управления, колеса не деформированы.
Когда необходима корректировка
Если у автовладельца обнаруживаются следующие признаки расхождения углов при езде на транспортном средстве, то машину необходимо везти на корректировку:
- авто уводит в сторону при движении прямо;
- после ремонта подвески;
- при большом износе шин с одной стороны;
- когда автовладелец тормозит, а автомобиль уводит в сторону;
- смена шин на зиму или на лето;
- когда водитель купил и установил колеса другого размера на авто;
- после наезда на камень или ныряния в большую яму.
Если же автовладелец решил, что сможет сделать регулировку сход-развала на передних и задних колесах самостоятельно, то следующая инструкция поможет ему в этом.
Нужно ли делать сход развал после замены амортизаторов
Ходовая часть транспортного средства по праву считается сложным узлом, где элементы связаны друг с другом. Подвеска обеспечивает комфортную езду и влияет на безопасность автомобиля. Если подвесная система авто капризничает, это отрицательно влияет на управляемость. Машина хуже держится на дороге, теряет манёвренность.
Проблемы, указанные выше, в полной мере относятся к системе амортизации автомобиля. Сегодня, наша цель выяснить, нужно ли делать сход развал после замены амортизаторов.
Нужен ли сход развал после замены стоек?
Нужно ли делать сход развал – вопрос неоднозначный. Дело в том, что рулевые тяги и шаровые опоры откручивать не обязательно. Поэтому, проверка сход развала процедура не обязательная, а скорее выполняет функцию контроля. Решение, в данном случае, принимает владелец автомобиля.
Замена стоек амортизаторов, которая относится к плановым мероприятиям, выполняется с определённой периодичностью. Не стоит доводить систему до критического состояния. Снижается комфорт передвижения, безопасность сползает до критической отметки. Увеличивается нагрузка на управляемость авто, а шины служат намного меньше запланированного срока.
Нужно ли делать сход развал после замены амортизаторов? Специалисты говорят: «Да». Мотивируют свою позицию следующим: установленные на своё место колёса, после замены стоек, разбалансированы. Нет гарантии их точного (предыдущего) положения. Нельзя со 100% уверенностью говорить, что колёса закручены как было прежде – а значит углы равнозначные. Нужно проверить их регулировку, иначе в ближайшем будущем придётся менять автомобильную резину.
К чему приводит неправильный сход развал
Темы сход развал постоянно муссируются на автомобильных форумах. Срочное «техническое лечение» необходимо, когда автомобильные диски смотрят в разные стороны. В точности как незагружённой Татры. В отличие от чешского грузовика управляемость легковой машины значительно снижается. Всё дело в том, что отказ от выполнения сход-развала грозит серьёзными неприятностями, о которых мы расскажем чуть позже.
Специалисты утверждают, что в работе слаженных механизмов необходимо находить компромисс. Цель: задать оптимальные параметры работы всех узлов.
Если речь идёт о настройке углов нахождения управляемых колёс важно определиться и найти средний показатель:
- Устойчивости автомобиля.
- Контролируемости управления машиной.
Такой себе компромисс, или, если хотите, технический баланс. Чаще всего, диски, расположенные впереди, соответствуют четырём, наиболее важным показателям:
- Развалу.
- Схождению.
- Долевым углам откоса поворотного стержня колеса.
- Перпендикулярным углам.
Регулировка поперечных и продольных углов не требуется. Они формируются самостоятельно в естественных условиях. А от схождения зависит управляемость авто. Чем качественнее выполнен регулировочный процесс, тем более управляемый автомобиль.
Какой из этого следует вывод: неправильный развал схождение понизит заданную управляемость. Это неизбежно приведёт к повышению внеплановых нагрузок на элементы подвески и агрегирующие с ней конструкции. Детали узла, о котором идёт речь, будут изнашиваться быстрее. Следовательно, автомобиль чаще будет заходить на СТО для проведения слесарных работ, за которые нужно платить.
голоса
Рейтинг статьи
Измерение продольного и поперечного угла наклона оси поворота
Наибольший интерес представляет измерение параметров наклона поворотных осей. Их положение определяется двумя ключевыми характеристиками: поперечным наклоном и продольным (кастером).
Короткое видео (2 мин) о том, что такое кастер
Если бы колеса авто могли выворачиваться на 90 градусов и становиться поперек кузова, эти параметры можно было бы легко вычислить с помощью инклинометра. Но в реальных условиях этого сделать невозможно, поэтому нужно ограничиваться поворотом на 20 градусов в обе стороны относительно нулевого положения. Разницу полученных углов нужно умножить на дополнительный коэффициент 1,5 – это необходимо для компенсации погрешностей, которые допускаются в процессе замеров.
Для измерения кастера колба пузырькового уровня должна быть закреплена перпендикулярно плоскости колеса.
Чтобы определить кастер, сначала нужно развернуть каждое колесо на 20 градусов перед осью поворота: правое влево, а левое вправо. При этом нужно выставить угломер на ноль или записать полученные результаты. Далее колеса разворачивают за ось поворота: правое вправо, левое влево. Если угол, измеренный позади оси поворота больше угла измеренного перед осью поворота, то кастер положительный. Если наоборот, то кастер отрицательный. Угломер при этом должен показывать небольшую разницу в несколько градусов. Эту разность следует умножить на тот же коэффициент 1,5. К примеру, если угломер показал значение +2 градуса, то величину кастера нужно принять за +3 градуса.
Аналогичным способом вычисляют поперечный наклон, но при этом угломер устанавливают в несколько ином положении. Для дополнительного удобства можно использовать смартфон, на который следует заранее установить приложение, моделирующее два взаимно перпендикулярных пузырьковых уровня. Также для этих целей сгодится и обычный строительный уровень, желательно с вращающимся пузырьком.
Для измерения поперечного наклона оси поворота колба пузырькового уровня должна быть закреплена параллельно плоскости колеса.
Измерение уровнем поперечного наклона оси поворота.
Если задача заключается не в измерении конкретных числовых значений наклонов, а лишь в их сравнении (они всё равно не регулируются на большинстве автомобилей), то результаты не обязательно умножать на поправочный коэффициент 1,5. Главное – убедиться в том, что углы равны на обеих полуосях (справа и слева).
В процессе самостоятельных замеров не обязательно строго соблюдать поворот колес ровно на 20 градусов, особенно когда нет соответствующих инструментов для определения этих углов (например, проградуированных поворотных кругов). Можно выворачивать руль примерно на 3/4 оборота. Необходимо следить, чтобы при повороте влево и вправо руль фиксировался в симметричных положениях. Для этого можно нанести какие-либо пометки в нижней части рулевого колеса. При нулевом положении руля линия, соединяющая метки, должна проходить строго горизонтально.
Еще один способ добиться точных результатов – начертить углы на асфальте возле колес при помощи транспортира. При отсутствии этого инструмента можно использовать квадратный лист бумаги с равными сторонами. Сложив его по диагонали, получим угол 45 градусов. Затем один угол снова складывается пополам, получается угол около 22,5 градуса, что близко к стандартным 20. Далее лист нужно приложить к колесу и очертить его грань мелом, тем самым создав нужные пометки на асфальте.
Разметка углов для поворота колеса
Измерение углов развала
Для определения этих параметров базовый коридор не понадобится, его можно убрать. Углы развала можно определить несколькими способами: с помощью отвеса, пузырькового уровня, цифрового инклинометра или другого угломера.
Перед началом замера углов развала нужно удостовериться, что машина стоит на ровной поверхности. Если же развал будет измеряться с помощью цифрового инклинометра, то достаточно откалибровать прибор по наклону поверхности, на которой расположена машина. Для этого следует приложить к поверхности угольник и сверить расположение угломера с положением его вертикальной грани.
На ободе колеса ставим маркером или мелом две вертикальные метки. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна быть в пределах +-2мм. Прокатываем машину на четверть оборота колеса (90 градусов) и делаем еще две вертикальные метки. Снова замеряем расстояние от отвеса до обода колеса, тем самым нивелируем погрешность измерения, связанную с биением диска колеса.
Определение угла развала.
Для переднеприводных автомобилей усреднённые значения углов развала считаются в норме 0 ± 1 мм, для заднего привода нормой считается диапазон +1 ±3 мм. Для дисков размеров 13 и 14 дюймов 1 миллиметр развала равен примерно 10 угловым минутам. Точную величину допуска развала колес для конкретного автомобиля лучше всего узнать из рекомендаций завода изготовителя автомобиля.
Измерение угла развала с помощью пузырькового уровня.
Угол развала также можно измерить с помощью пузырькового уровня или телефона с установленной программой для измерения углов.
