Замена амортизаторов волга 3110

Сборка

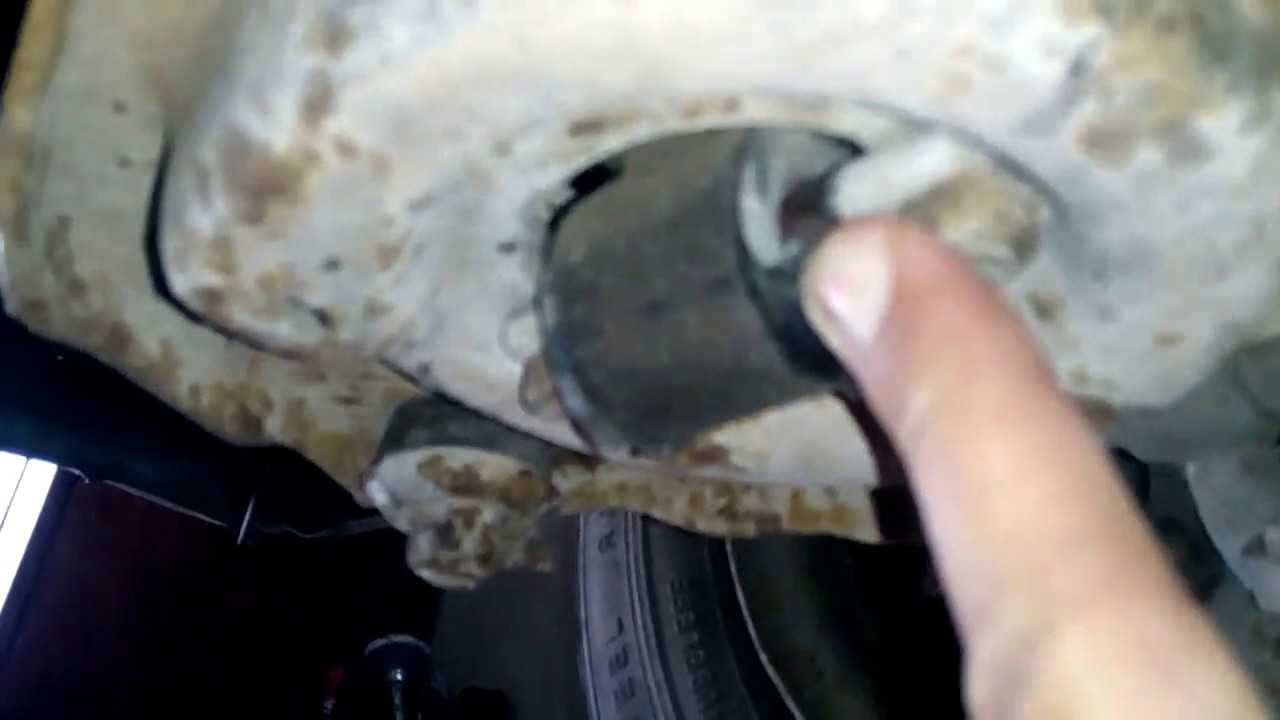

Сборку начал с осмотра чашек пружин на предмет коррозии, ржавчины оказалось совсем немного для 20 летней
машины:

Прошёлся металлической щёткой, затем промазал толстым слоем мовиля при помощи изогнутой (радиаторной) кисти:

Шайба в месте контакта с распорной втулкой имела заусенец, сточил его надфилем:

Для упрощения последующего откручивания болты вкрутил на кордон:

Изнчально закручиваем болты, чтобы они слегка недоходили до распорных втулок:

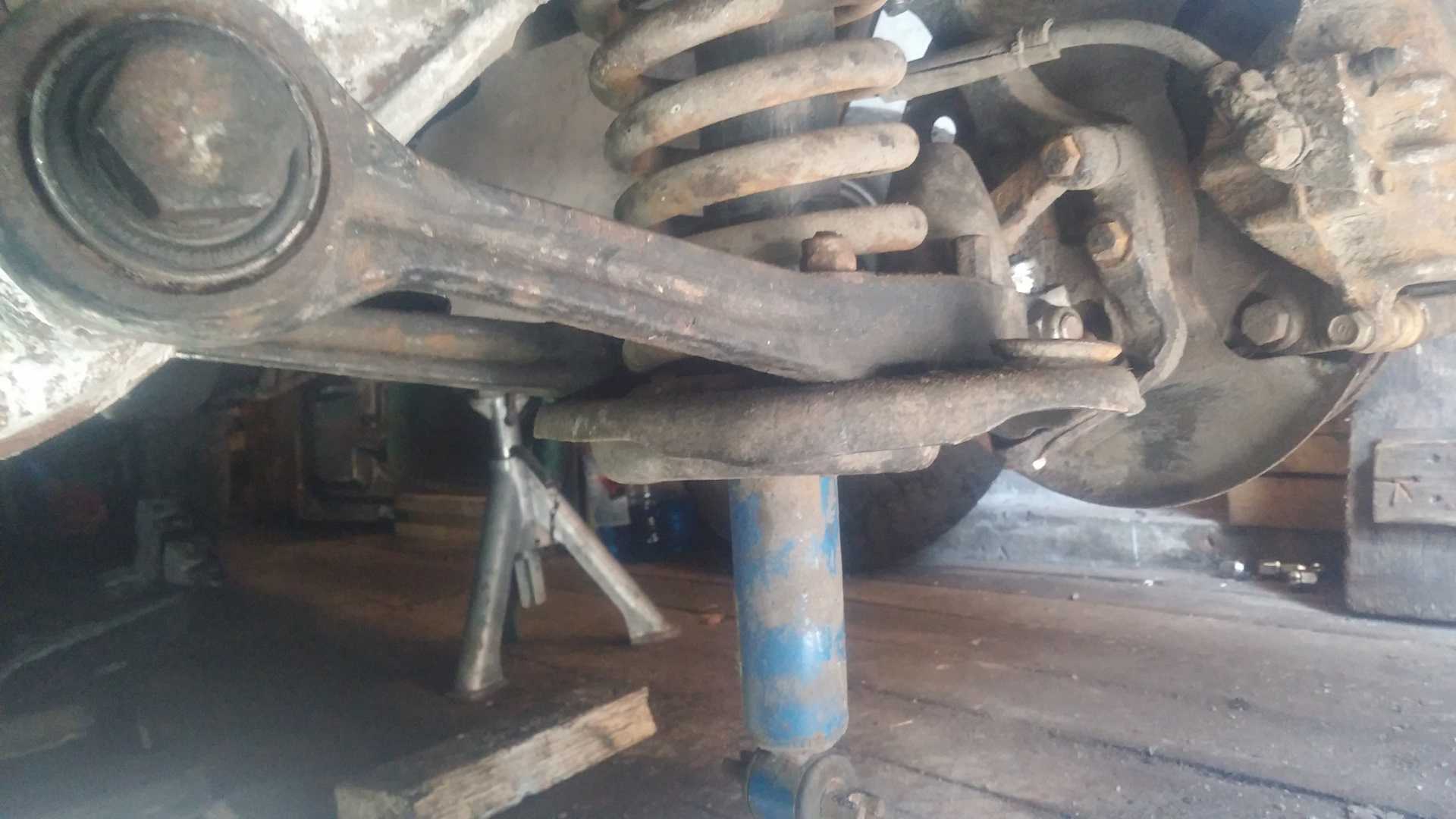

Домкратом поднимаем поворотный кулак до тех пор, пока нижный рычаг не станет параллелен балке, обратите внимание
на зазор от отбойников до упоров :

И в таком положении затягиваем болты усилием в 20 кг:

С болтами покончено:

Далее приступаем к установке пружин. Начинаем с замены верхней подушки

Слева направо старая, новая обычная и новая усиленная:

Разница усиленной — толще где-то на 2 см:

Далее прикручиваем чашки. Порядок обратный, спрева ставим болты на 12 см, потихоньку равномерно закручиваем
их и меняем на штатные, ещё раз напомню штатные гайки — корончатые одноразовые их нужно сменить. При затяжке они деформируются,
зажимая болт и препятствуют самопроизвольному откручиванию:

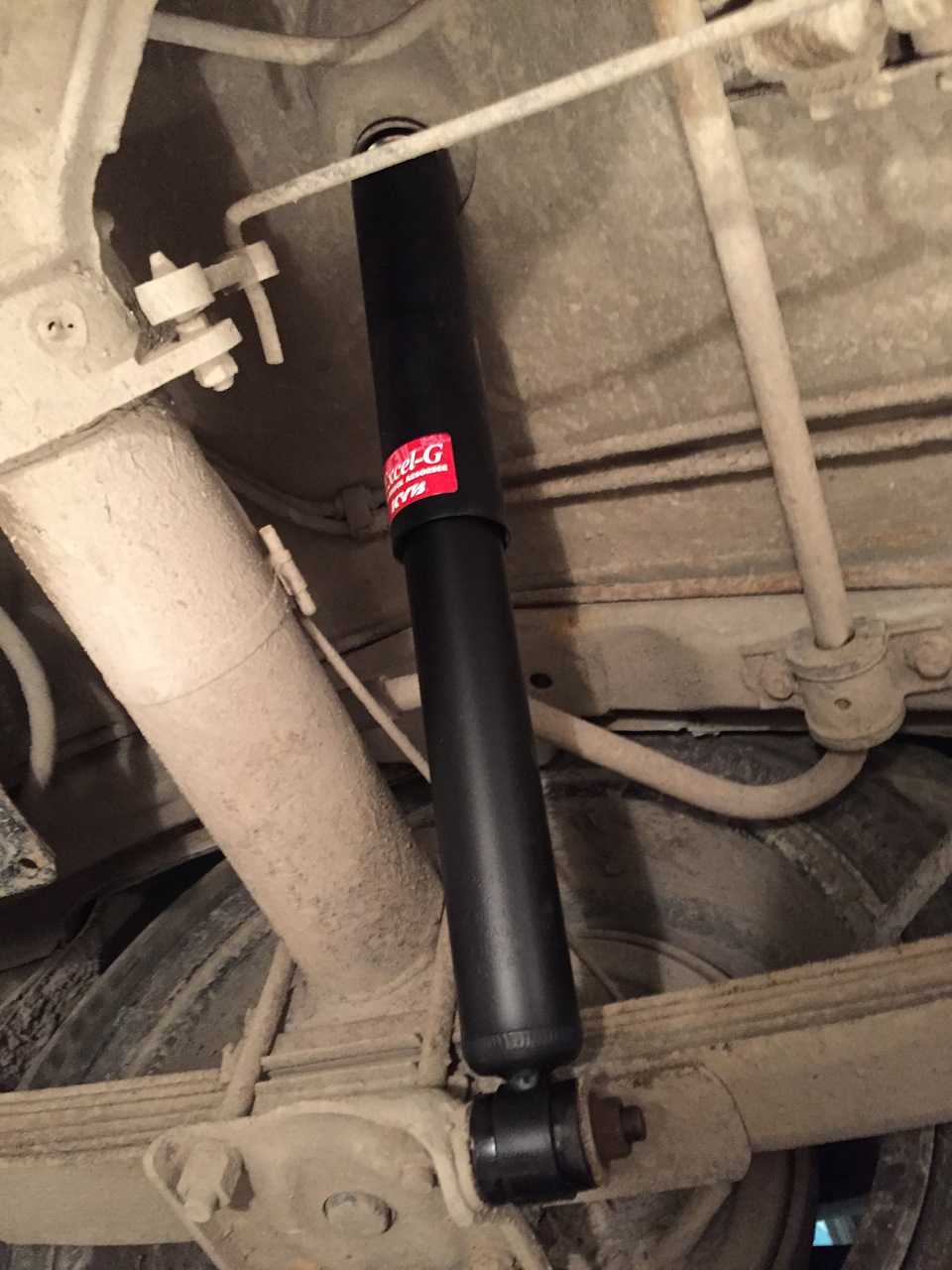

Далее ставим новый амортизатор, я взял газо-масляные, с металлическим пыльником:

В чём прикол, я так и не понял. Но амортизатор не влазил. Смотрел по каталогу, у всех Волг чашки одинаковы,
амортизатор для Волги, тем не менее:

Пришлось призвать на помощь болгарку и ставить резиновый пыльник:

Раньше слышал истории, когда передок у Волги приподнимался после замены амортизаторов, похоже на правду,
данный экземпляр имеет некоторое усилие на разжатие, что должно слегка приподнять передок. Петросянить
про зигмунда не буду:

https://vk.com/video_ext.php

Верхние подушки поставил полиуретановые.

После установки амортизаторов можно устанавливать стабилизатор. Кронштейн раздвигаем болтом, втулку устанавливаем прорезью вперёд,
так как в это направлении усилия не бывает:

На стойки также поставил полиуретановые подушки:

Вот что получилось по итогу, передок стал гораздо выше:

Почему стал выше передок — в первую очередь из-за подушки пружины. Пружина расположена в середине рычага, то есть утолщение на 2 см там
приводит к увеличению на 4 см на колесе — на конце рычага. Свой вклад вносит и самовыдвигающийся амортизатор.
Минусы увеличенного клиренса спереди — в теории ухудшение управляемости на высокой скорости, и то что зазор до верхних отбойников минимален,
то есть при наезде на ямку даже на средней скорости приводит к удару в отбойник. В принципе это не так критично. Ну и должен увеличится развал.
Также при подобном увеличении клиренса обязательно нужно отрегулировать фары, чтобы не слепить встречку.
Плюсы увеличенного клиренса — улучшение проходимости, особенно по колдобинам и то, что на подкрылки стало налипать гораздо меньше грязи.
Внешний вид на любителя, но по опыту улушение проходимости перешивает все минусы.

Верхними рычагами и регулировкой кастора\развала\схождения займусь после переобувки на летнюю резину.

ГАЗ-3110 «Волга»: Замена передней шкворневой подвески на шаровую от ГАЗ-31105

Имея в собственности Волгу не раз сталкивался с ремонтом передней подвески. Этим приходилось заниматься на 24-ой Волге, на 29-ой и на ГАЗ-3110. Манипуляции не слишком сложные, но довольно трудоемкие.

Столкнувшись на ГАЗ-3110 в очередной раз с заменой шкворней, начал думать. Размышления постепенно перешли в воспоминания и я попытался посчитать, сколько раз я менял шкворня, резьбовые втулки и сайлентблоки.

Конечно, все не вспомнишь, но ходимость основных агрегатов в памяти запечатлелась хорошо. Шкворня и подшипники выхаживали у меня по 50-100 тыс. км. Колодки на барабанных тормозах ходили до 40 тыс. км и примерно столько же выхаживали резьбовые втулки.

Подвеска на ГАЗ-31105

Одним из главных преимуществ ГАЗ-31105 является безшкворневая подвеска. Отличием такой конструкции является улучшенная выносливость. Шум и стук во время движения теперь не так часто будут досаждать водителю и пассажирам этого автомобиля. К тому же теперь нет необходимости делать периодическое шприцевание системы, а ремонт и эксплуатация волги 31105 стали заметно проще и удобнее.

Внешний вид сбоку автомобиля ГАЗ 31105

Устройство передней подвески

Схема передней подвески – безшкворневая, расположенная на рычагах, с кручёными пружинами, шаровыми, амортизаторами и стабилизатором. В её основании находится балка, выполненная из закалённого сталистого металла, на ней расположены все основные детали конструкции. Прочность её соединения с рамой даёт наличие тяги, прикреплённой к лонжеронам одним концом, а другим – скреплённой с её центром.

Конструкция и устройство передней подвески на автомобиле Волга 31105

Верхний рычаг изготовлен из углеродистой стали, крепится двумя болтами сквозь сайлентблоки. На внешнем крае этого рычага имеется платформа, в которой имеются специальные проёмы для крепления шаровой (соединение выполнено с помощью четырёх болтов).

Строение нижнего рычага соединено из двух элементов: переднего и заднего, изготовленных из той же углеродистой стали. Соединяются они с помощью пружины. Внешние края обоих элементов рычага скреплены одним болтом. Внутренние края держатся с использованием двух болтов сквозь сайлентблоки и соединены с балкой.

Так выглядит передняя подвеска Волги 31105

Поворотный рычаг соединён с внутренним кулаком. С наружного края к нему присоединена цапфа, на которой имеются проушины для соединения с тормозным механизмом и осью. Ступица движется с помощью двух подшипников, регулировка зазора в которых выполняется вращением гайки ступицы.

Стабилизатор поперечной устойчивости состоит из штанги и двух стоек. Штанга в двух местах закреплена к кузову автомобиля металлическими шпильками, смягчёнными резиновыми подушками.

Стабилизатор поперечной устойчивости Волги газ 31105

Допустимые поломки, устранение неполадок

Устройство передней подвески является сложной конструкцией. При появлении стука или посторонних шумов следует провести проверку и диагностику её состояния для предотвращения непредвиденных поломок.

Проблема – шум и стук внизу авто во время движения

Причины и решение проблемы:

поломка амортизатора. В подвеске ГАЗ-31105 применяется использование разборного амортизатора, поэтому можно поменять его или отремонтировать;
выработка резиновых уплотнителей, применяемых в соединении некоторых элементов, в результате чего будет раздаваться периодический стук в районе багажника. Требуется замена изношенных резинок.

Полезный совет! Цена этих резиновых элементов невелика. Поэтому рекомендуется купить весь комплект подушек и заменить полностью.

Ремонт системы зажигания

Очень часто неполадки связаны с окислением контактов в системе. Как следствие — происходит разрыв сети и сбой работы двигателя.

Чтобы проверить систему зажигания, нужно отсоединить один от свечи и приблизить его к массе (любое место на блоке или кузове, защищенное от краски) на 6-8 мм.

Чтобы не подвергать себя опасности, провод можно закрепить с помощью подручных сухих материалов (например, деревянных). При проворачивании двигателя стартером должна появиться искра, если ее нет, значит, неисправность связана с цепями низкого или высокого напряжения. Найти неисправность помогут специальные приборы: вольтметр, омметр, специальный стробоскоп. Если их нет, то цепь низкого напряжения проверяют с помощью автомобильной лампочки

Важно помнить, что электрическую цепь после замка зажигания проверяют при включении зажигания. Начинать нужно от аккумулятора и идти по всей цепи низкого напряжения

В точке, где напряжения нет, нужно зачистить концы проводов и поверхность соединения. Если положение не исправилось, то неисправен провод или прибор, установленный перед точкой.

Цепь высокого напряжения нужно очистить от грязи и протереть все провода. Проверить все провода на плотный контакт со свечами и гнездами катушки. Центральный провод нужно проверить на искру, если ее нет, значит, неисправность в катушке зажигания, ее придется заменить. В случае если после катушки искра появляется, нужно проверить центральный электрод, бегунок и контакты.

Допустимые поломки, устранение неполадок

Проблема – шум и стук внизу авто во время движения

Причины и решение проблемы:

поломка амортизатора. В подвеске ГАЗ-31105 применяется использование разборного амортизатора, поэтому можно поменять его или отремонтировать;
выработка резиновых уплотнителей, применяемых в соединении некоторых элементов, в результате чего будет раздаваться периодический стук в районе багажника. Требуется замена изношенных резинок.

выработка шарнира рычагов – замените их новыми;
шаровая опора изношена (разбит шарнир стоек стабилизатора). Требуется замена стоек вместе с шарнирами;
износ шаровых шарниров рычага – замена шарниров;
большой зазор в колёсных подшипниках – регулирование зазора, замена подшипников;
просев, сломанная дуга пружины – замена старой пружины на новую.

Угол установки переднего колеса не регулируется

поперечина деформировалась от сильного удара – замените деталь на новую;
выработка шарнира – замените изношенную деталь;
лонжерон, рычаг подвески или поворотный кулак сломан, загнут от удара – ремонт или замена повреждённых элементов.

Во время движения авто тянет вбок

разное давление в колёсах автомобиля – проверка и установка одинакового давления;
угол расположения передних колёс не отрегулирован или сбит – грамотная регулировка угла;
рычаг и поворотный кулак деформировались или повреждены – ремонт или замена неисправных деталей;
пружины разной жёсткости – замена пружин на новые, равноценные.

Полностью собранная передняя подвеска Волги 31005

Разная выработка протектора шин

угол расположения колёс нарушен – восстановление нужного угла расположения колёс;
соединение балки и лонжеронов ослабло – подтяните болты соединения.

Эксплуатация авто

Для того чтобы уменьшить риск поломок, важно правильно эксплуатировать автомобиль. Важную роль играют прогревание двигателя перед поездкой, а на первых минутах движения нежелательно превышение скорости и переход на высшие передачи

Нужно дать время маслу нагреться, обеспечив тем самым достаточную смазку, не перегружая узлы и агрегаты. Особенно это важно в зимний период.

Во время поездки нужно отслеживать показания приборов и общее состояние автомобиля. Если появляются не характерные звуки, то нужно постараться узнать их причину и устранить неполадки. Нельзя допускать длительной работы двигателя на предельном режиме, следить за скоростным режимом, особенно если на дорогах плохое покрытие — так быстро изнашивается подвеска. Нужно постараться предугадать ситуацию на дороге, чтобы движение было плавным, без резкого ускорения и торможения.

Своевременная смазка деталей уменьшит нагрузку на узлы автомобиля, то есть продлит срок службы. Нельзя забывать и про своевременное и полное техническое обслуживание. В первую очередь это смена масла, охлаждающих и тормозных жидкостей.

Если сроки проведения технического обслуживания превышены, то агрегатом приходится работать на загрязненных жидкостях, тем самым уменьшается их срок службы

Также важно вовремя менять тормозные колодки, чрезмерно не изнашивая их. Для подробного ознакомления с перечнем и сроками регламентных работ нужно обратиться к инструкции

Особенности конструкции передней подвески ГАЗ — 3110

На автомобиле применена независимая шкворневая передняя подвеска. Балка 2 передней подвески (поперечина № 2) крепится болтами к лонжеронам кузова и является опорной частью для крепления силового агрегата автомобиля и элементов подвески. Верхние 29 и нижние 7 поперечные рычаги обеспечивают независимое перемещение каждого из передних колес в вертикальной плоскости (при преодолении дорожных препятствий).

В проушины внутренних концов верхних и нижних рычагов запрессованы резинометаллические втулки, посредством которых рычаги соединяются с осями и фиксируются на осях гайками. Оси верхних рычагов 29 закреплены на балке болтами, а осями нижних рычагов 7 являются резьбовые пальцы 3, ввернутые в резьбовые втулки балки передней подвески. От самопроизвольного отворачивания оси нижних рычагов фиксируют стопорными скобами 1, которые крепятся болтами к втулкам балки. К верхним рычагам крепятся болтами буфера 28 верхних рычагов с опорами. К нижним рычагам привернуты чашки 9 пружин передней подвески. К проушинам наружных концов рычагов с помощью пальцев 24 закреплены стойки 22 передней подвески с запрессованными в головки стоек резьбовыми шарнирами. Конструкция верхних и нижних резьбовых шарниров стойки одинаковая. Наружная втулка 26 имеет внутреннюю резьбу и запрессована в головку стойки. В нее ввернута распорная втулка 27 с наружной резьбой. При этом наружная втулка неподвижна при работе относительно стойки, а неподвижность распорной втулки по отношению к рычагам подвески обеспечивается за счет сжатия пальцем стойки втулки между рычагами. Резьбовой шарнир для защиты от грязи уплотнен резиновыми уплотнительными кольцами 25. В процессе эксплуатации резьбовые шарниры периодически смазывают трансмиссионным маслом через пресс-масленки. К стойкам крепятся резиновые буфера 21 хода сжатия. Между осями верхних рычагов и балкой передней подвески установлены регулировочные пластины 40, обеспечивающие регулировку развала колес и продольных углов наклона шкворней. Поворотные кулаки 16 соединены со стойками шкворнями с игольчатыми подшипниками. Для восприятия осевых нагрузок в шкворневых соединениях имеются шариковые упорные подшипники 17, установленные между верхними ушками поворотных кулаков и стоек. Все подшипники от загрязнений защищены резиновыми уплотнениями. Подшипники шкворней в эксплуатации смазывают трансмиссионным маслом через пресс-масленки в соответствии с принятой периодичностью. Шкворни 18 в поворотных кулаках стопорятся штифтами 15. Торцы шкворней закрыты съемными заглушками. К поворотным кулакам болтами прикреплены поворотные рычаги рулевой трапеции, тормозные щиты 23 и скобы дисковых тормозов. На цапфах поворотных кулаков установлены ступицы передних колес. Каждая ступица вращается на двух роликовых конических подшипниках. На ступице установлен тормозной диск. Со стороны тормозного щита ступица уплотнена сальником, а снаружи – колпаком. Регулировка затяжки подшипников ступицы осуществляется гайкой одноразового пользования. Гайка фиксируется на цапфе ступицы замятием буртика гайки так, чтобы смятая часть гайки вошла в паз цапфы поворотного кулака. Пружины 8 передней подвески цилиндрические.

Верхние концы пружин через резиновые прокладки 33 упираются в головки балки передней подвески, а нижние – в чашки 9 пружин, установленных на нижних рычагах. Амортизаторы 34 передней подвески — телескопические, гидравлические, двухстороннего действия. Амортизаторы установлены внутри пружин. Выступающие из амортизаторов верхние части штоков защищены от грязи резиновыми колпаками. Верхние концы амортизаторов через резиновые подушки 38 и 39 закреплены в головках балки передней подвески, а нижние крепятся к чашкам пружин. Штанга 6 стабилизатора поперечной устойчивости прикреплена к лонжеронам через две подушки 12 с обоймами 13 и к чашкам пружин передней подвески через стойки 10. Стойки 10 стабилизатора крепятся к концам штанги стабилизатора и к чашкам пружин через резиновые подушки 20 и 11.

Возможные неисправности передней подвески ГАЗ-3110

При проверке подвески убедитесь, что на деталях подвески нет трещин или следов задевания о дорожные препятствия или кузов

Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем вспучивании резины, а также при подрезании их торцовых поверхностей.

На резиновых деталях подвески не допускаются:

— признаки старения резины;

На резинометаллических шарнирах (сайлентблоках) не допускаются:

— признаки старения, трещины, одностороннее выпучивание резинового массива;

— отрыв резинового массива от арматуры

Дефектные детали замените.

Если появился стук передней подвески, то причиной может быть:

– износ резьбовых втулок (замените резьбовые втулки);

– отсутствие смазки в резьбовых втулках (смажьте резьбовые втулки);

– ослабление крепления балки передней подвески к лонжеронам (подтяните резьбовые соединения);

– износ шкворня (повернуть шкворень на 90° или заменить шкворень с подшипниками);

– износ втулок стабилизатора (заменить втулки стабилизатора);

– ослабление крепления амортизатора (подтянуть крепление);

– износ нижнего шарнира переднего амортизатора (заменить амортизатор в сборе или нижний шарнир).

Если появился неравномерный износ рисунка протектора шин, то причиной может быть:

– нарушение углов установки передних колес (отрегулировать углы установки передних колес);

– увеличенный люфт подшипников ступиц передних колес (отрегулировать затяжку подшипников);

– ослабление крепления балки передней подвески к лонжеронам (подтянуть резьбовые соединения);

– снижение эффективности работы амортизаторов (заменить амортизаторы);

– неотбалансированы колеса (отбалансировать колеса);

– изношены резиновые втулки рычагов передней подвески (заменить втулки).

Слишком высокое усилие при повороте рулевого колеса и резкий возврат в исходное положение при выходе из поворота

Слишком большие положительные углы продольного наклона шкворней

Отрегулировать продольный наклон шкворня

Рулевое колесо не возвращается в исходное положение при выходе из поворота

Слишком малые положительные углы продольного наклона шкворней

Отрегулировать продольный наклон шкворней

Сильные удары в подвеске на неровной дороге

Просела или поломалась пружина передней подвески

Снижение эффективности работы амортизаторов

Потеря упругости или разрушение буфера хода сжатия

Заменить буфер хода сжатия

Скрип в подвеске на дорожных неровностях

Изношены резиновые втулки рычагов передней подвески

Отсутствие смазки в резьбовых втулках

Смазать резьбовые втулки

Ощущение «жесткой» подвески

Заклинивание рычагов подвески вывернувшимися упорными втулками

Техническое обслуживание подвески автомобилей ГАЗ-24 и ГАЗ-24-10

Наиболее просто обслуживать заднюю подвеску — в ней необходимо периодически проверять надежность соединений, состояние амортизатора, наличие графитовой смазки между рессорами и состояние самих рессор. При необходимости производится замена изношенных резиновых втулок и других деталей подвески.

Передняя подвеска более требовательна к обслуживанию. В первую очередь, ее необходимо регулярно смазывать — для этого в ней предусмотрено шесть пресс-масленок, в которые каждые 6-6,5 тысяч км пробега добавляется свежее трансмиссионное масло. Пресс-масленки находятся в четырех резьбовых втулках на стойке (то есть — на каждой втулке верхних и нижних рычагов), а также в местах установки шкворня (две штуки). Добавлять масло необходимо до тех пор, пока оно не начнет вытекать через уплотнительные кольца втулок

Для предотвращения утечки и засорения масла пресс-масленки закрываются колпачками, которые при выполнении ТО важно не потерять

Также нужно уделять внимание всем соединениям подвески и состоянию ее деталей. Периодически необходимо осматривать шкворень — он вследствие воздействия высоких нагрузок подвержен износу и с течением времени нуждается в замене

Наконец, по необходимости производится регулировка геометрии ходовой части, то есть — установка развала и схождения. Это нужно делать на СТО при появлении признаков разрегулировки — появлении неравномерного износа резины, при «уводе» автомобиля в сторону, при затрудненном возврате руля в нейтральное положение и т.д.

Регулярное техническое обслуживание, использование качественной смазки и расходных материалов, и бережное отношение — все это гарантирует долгую эксплуатацию автомобилей ГАЗ-24, которые уже стали раритетными, но все еще остаются в строю.

Разборка

Разборка включает в себя следующие этапы:

снятие рулевого механизма с автомобиля и зажатие его в мягких тисках,
снятие хомутов и колец крепления чехлов рейки рулевого механизма,
снятие самих защитных чехлов,
снятие внутренних наконечников с шаровыми тягами наружных наконечников,
снятие контргайки упора рейки с помощью накидного ключа,
снятие гайки упора и пружины,
с помощью специальных щипцов извлечение упора из картера (перед этим нужно сдвинуть упор, проворачивая шестерню по часовой стрелке),
снятие защитного колпачка с шестерни,
отвернув гайку, извлечение из картера шестерни вместе с шариковым подшипником,
снятие упорного кольца и спрессовка шарикового подшипника с валом шестерни,
снятие рейки рулевого механизма,
снятие упорного кольца втулки и извлечение втулки рейки с кольцом.

После того как механизм разобран, нужно проверить техническое состояние деталей:

промыть все детали (металлические) и полости картера механизма керосином, все резиновые детали промыть теплой водой и протереть тряпкой,
внимательно осмотреть все рабочие поверхности шестерни и рейки на предмет износа и повреждений (задиры, риски), с незначительными повреждениями можно справиться самостоятельно, взяв мелкозернистую шлифовальную шкурку или бархатный напильник, сильно поврежденные и изношенные детали придется заменить,
шариковый подшипник нужно проверить на предмет заедания, вращение должно быть свободным, а также проверить нужно все кольца, шарики, обоймы и ролики — на них не должно быть следов износа и заеданий, если есть сомнения, подшипники лучше заменить,
нужно проверить защитные чехлы рейки, наружные наконечники, колпачок, манжету шестерни и втулку рейки, при трещинах, разрывах или неплотной посадке деталей, их нужно заменить на новые,
проверить зазоры шаровых шарниров на наличие люфта, грязи, коррозии, заменить их.

После проверки собираем механизм обратно. Сборка происходит в обратной последовательности, предварительно смазав детали специальной смазкой. Более подробно рассмотреть процесс сборки можно в руководстве по ремонту ГАЗ-3110.

Особенности конструкции передней подвески ГАЗ — 3110

Снятие и установка амортизатора передней подвески на автомобиле Волга ГАЗ 31105 2004 — 2009

2. Очистите от пыли и грязи выступающую резьбовую часть штока амортизатора, контргайку и гайку верхнего крепления амортизатора. Отверните контргайку и гайку, удерживая шток амортизатора от проворачивания.

3. Снимите верхнюю чашку подушки и резиновую подушку со штока.

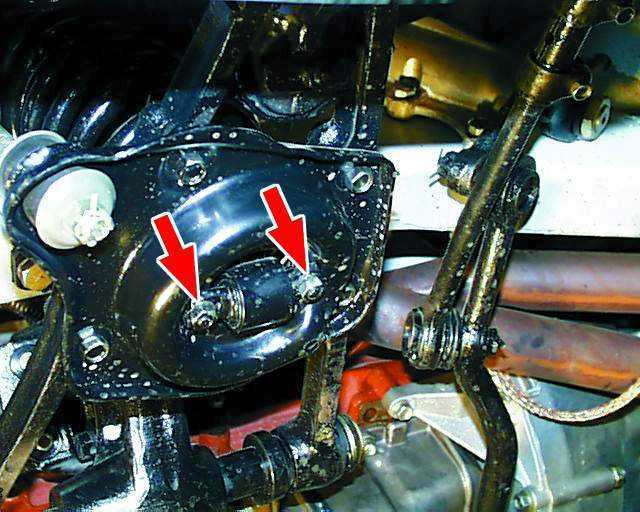

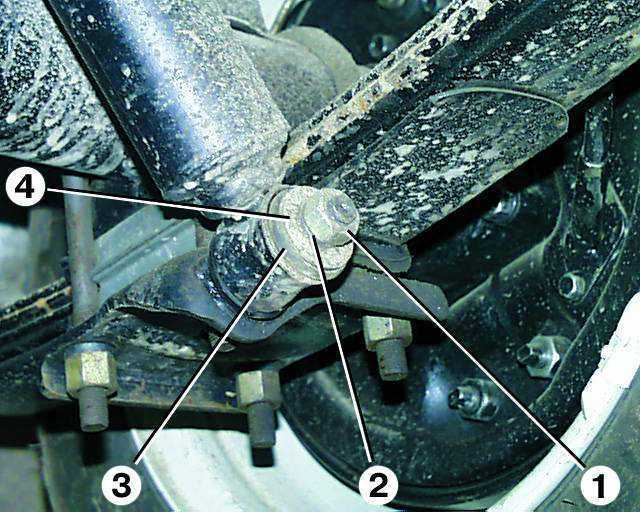

4. Отверните две гайки крепления нижнего шарнира амортизатора, придерживая амортизатор от выпадания.

5. Перемещая амортизатор вниз через отверстие в чашке пружины, выведите шток из кронштейна поперечины и выньте амортизатор.

Примечание:

Защитный колпак иногда остается внутри пружины.

6. Снимите со штока амортизатора защитный колпак (если он остался на амортизаторе), нижнюю резиновую подушку и чашку подушки.

7. При необходимости выпрессуйте через оправку (показана стрелкой) нижний шарнир амортизатора.

8. Очистите амортизатор от грязи.

9. Осмотрите шток амортизатора. Если шток погнут или на рабочей поверхности имеются отслоения хромового покрытия, следы коррозии, задиры, повреждения резьбовой части или лыски под ключ, то замените амортизатор.

10. Установите амортизатор в вертикальное положение. Проверьте состояние амортизатора, передвигая поршень за шток на всю длину хода. Если обнаружатся заклинивания или отсутствие сопротивления на протяжении хода поршня, а также будут видны явные следы подтекания жидкости через сальник, замените амортизатор.

11. Проверьте состояние резиновых подушек. Порванные, имеющие трещины или потерявшие упругость подушки замените. Подушки на шток должны надеваться с небольшим натягом. При установке амортизатора замените подушки.

12. Устанавливайте амортизатор в порядке, обратном снятию.

Поиск шаровой подвески ГАЗ-31105

Начал интересоваться, сколько стоит новая передняя подвеска ГАЗ-3110 в сборе в магазине. Оказалось, что цена очень даже существенная – 30 тыс. руб. Вкладывать такие деньги в старенькую машину желания никакого не было.

Масла в огонь подлил знакомый таксист на ГАЗ-31105, который на родной подвеске отъездил 250 000 км и кроме колодок ничего не менял. Таких результатов мне на шкворневой подвеске никогда не удавалось достичь.

Заехал на станцию технического обслуживания с просьбой, если возможно, переделать подвеску со шкворней на шары. Ответ сотрудников меня обескуражил, т.к. переделывать подвеску они отказались по причине дороговизны и неудачности исполнения шаровой подвески, но предложили отремонтировать родную подвеску.

Спустя время, встретил старого знакомого и разговорился с ним. Он мне поведал, что в сервисе просто мутят воду, а на самом деле новая подвеска ходит очень хорошо и стоит б/у примерно 10 тыс. руб.

Также знакомый сообщил, что через недельку его друг на служебной Волге будет менять свою подвеску на новую, а старую шаровую выставит на продажу. Через неделю я ему перезвонил и узнал, что подвеску можно забирать. Доехали с ним до завода, а там я расплатился и загрузил шаровую подвеску в багажник.
