Интегрированные системы активной безопасности (ИСАБ)
В настоящее время разработаны отечественные интегрированные системы активной безопасности (ИСАБ), образующие комплекс АБС и ПБС.
В отличие от АБС устанавливаемая в ИСАЕ противобуксовочная система обеспечивает требуемое движение колес не в тормозном (как при работе АБС), а в тяговом режиме. Дело в том, что при движении автомобиля, в том числе при маневрировании на дороге с различными сцепными свойствами участков поверхности, взаимодействующей с ведущим колесом, возникает разная пробуксовка. Это может привести к потере устойчивости движения, например, при разгоне автомобиля, когда к колесам может быть подведена излишняя тяга, неуравновешенная сцепными возможностями пары «колесо — дорога». Действие ПБС в отличие от АБС основано на том, что в случае появления пробуксовки ведущего колеса автомобиля система обеспечивает на этом колесе уменьшение тягового усилия. Тем самым предотвращается пробуксовка колес и повышается устойчивость движения автомобиля. Как правило, работа ПБС основана на уменьшении топливоподачи к двигателю, т.е. сводится к снижению тягового усилия на буксующем колесе (колесах).
Tags: Тормозная система
Вперед Автопоезд. Назначение и типы автомобильных поездов
Назад Приводы управления тормозами
Классификация тормозных систем
Современные автомобили оснащены следующими видами тормозных систем:
● рабочей системой;
● стояночной;
● вспомогательной системой ;
Рекомендуем: Когда надо менять тормозные колодки и каковы признаки их износа?
● запасной.
Рабочая тормозная система
Рабочая тормозная система является основной и, соответственно, наиболее эффективной. Служит для снижения скорости и остановки. Приводится в действие при нажатии водителем правой ногой на педаль тормоза, далее приводится механизм сжатия (тормоза дискового типа) или разжатия (тормоза барабнного типа) тормозных колодок тормозных механизмов всех колес одновременно.
Стояночный тормоз
Стояночная тормозная система служит для обеспечения неподвижного состояния автомобиля при длительной стоянке. Многие водители фиксируют машину, включив первую или заднюю передачу. Правда на крутом склоне этой меры может не хватить.
Стояночный тормоз также используют для трогания с места на участке дороги с уклоном. В этом случае правая нога находится на педали газа, а левая на педали сцепления. Плавно отпуская ручник, включают сцепление и одновременно прибавляют газ, это исключает скатывание под уклон.
Запасная тормозная система
Запасную тормозную систему разработали для подстраховки основной рабочей, на случай отказа. Она может быть выполнена как автономное устройство, но чаще всего выполняется как один из контуров основной системы.
Вспомогательная система
Вспомогательной тормозной системой в основном оснащают большегрузные автомобили, такие как КамАЗ, МАЗ, и естественно все грузовики иностранного производства. Вспомогательные системы снижают нагрузку с основной при длительном торможении, например, в горной и холмистой местности.
К примеру так называемый, горный тормоз. Торможение происходит двигателем, при движении автомобиля на передаче. Принцип его заключается в том, что кратковременно, специальными заслонками перекрываются впускные и выпускные патрубки, а так же прекращается топливо для работы двигателя. В цилиндрах создается вакуум и двигатель начинает затруднять движение автомобиля, тем самым его замедляя.
Основные неисправности
Несмотря на простоту конструкции и небольшое количество подвижных элементов, ГТЦ нередко перестает нормально выполнять свои функции из-за неисправностей.
Выявить поломку ГТЦ несложно. Первые сигналы о неисправности подаст тормозная педаль. Любое изменение в ее поведении при нажатии (легкость, увеличение усилия и т. д.), указывает на поломку. Но она будет сигнализировать о появлении проблем во всей системе. Более точно выявить неисправность позволяет проверка системы на трассе (авто разгоняется, а после осуществляется экстренное торможение). А далее по следам определяется, как работает система. После только остается визуально осмотреть все составные части привода на наличие подтеков.
Основными неисправностями главного тормозного цилиндра являются:
- Разгерметизация.
- Подсос воздуха.
- Заклинивание одного из поршней.
Главный тормозной цилиндр теряет свою герметичность обычно из-за сильного износа или повреждения уплотняющих манжет. При этом жидкость может перетекать между камерами, а также выходить наружу из корпуса. При этом в систему проникает воздух. В результате значительно снижается давление и эффективность тормозной системы ухудшается.
Видео:Замена главного тормозного цилиндра ваз 2108 2109 2110
Подсос воздуха в системе может происходить из-за закупорки вентиляционного отверстия в крышке бачка. Из-за этого при перемещении жидкости в бачке образуется разрежение, которое компенсируется воздухом, проникающим через манжету. В итоге, завоздушивание системы становится причиной падения эффективности работы системы.
Заклинивание поршня может произойти по двум причинам – попаданием сора внутрь цилиндра через бачок или образованием ржавчины на внутренних поверхностях корпуса. Это приводит к тому, что один из контуров прекращает работу.
Восстановление работоспособности ГТЦ возможно только в случае износа или повреждения уплотнителей или же засорении. Для проведения ремонта продаются специальные ремкомплекты.
Зачастую промывка цилиндра и замена резинотехнических элементов позволяет полностью восстановить работоспособности. Но бывают и случаи, когда такие меры не помогают и решить проблему можно только путем замены узла в сборе.
Неисправности
Чтобы определить причину отказа, достаточно визуального осмотра механизма, поэтому лезем под машину и смотрим.
Это связано с его местом расположением на днище автомобиля. Странным образом на нем собирается вся дорожная грязь, зимние реагенты и другие «какашки». Пробуем головку поршня на движение. Если при нажатии на нее, шток не уходит внутрь и вообще не шевелится – заклинен. Первым признаком клина может быть порванный или развалившейся пыльник. Если он поврежден, то вся «срань» с дороги попадет в корпус регулятора, он откажется работать.
Редко, но бывает, что выпадает рычаг, ломаются кронштейны и другие части конструкции, просто сгнивают. Если чего-то нет, это хорошо будет заметно, поэтому «шаман» не «шаманит».
В случае визуального осмотра ничего криминального не обнаружили, все работает – нужно просто его настроить.
Проверка регулятора давления тормозной системы Ваз 2114, Ваз 2115, Ваз 2113
/ / / / / Прокачиваем тормоза автомобиля лада 2113 самостоятельно, проверяем тормоза лада 2115, гидропривод тормозов ваз 2113, ваз 2115, ваз 2114.
Установите автомобиль лада самара 2 на подъемник или смотровую канаву, очистите регулятор давления и детали его привода от грязи.
Регулятор давления ваз 2114: 1 – корпус регулятора давления; 2 – поршень; 3 – защитный колпачок; 4, 8 – стопорные кольца; 5 – втулка поршня; 6 – пружина поршня; 7 – втулка корпуса; 9, 22 – опорные шайбы; 10 – уплотнительные кольца толкателя; 11 – опорная тарелка; 12 – пружина втулки толкателя; 13 – кольцо уплотнительное седла клапана; 14 – седло клапана; 15 – уплотнительная прокладка; 16 – пробка; 17 – пружина клапана; 18 – клапан; 19 – втулка толкателя; 20 – толкатель; 21 – уплотнитель головки поршня; 23 – уплотнитель штока поршня; 24 – заглушка; А, D — камеры, соединенные с главным цилиндром; В, С — камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н — зазоры
Привод регулятора давления ваз 2115: 1 – регулятор давления; 2, 16 – болты крепления регулятора давления; 3 – кронштейн рычага привода регулятора давления; 4 – штифт; 5 – рычаг привода регулятора давления; 6 – ось рычага привода регулятора давления; 7 – пружина рычага; 8 – кронштейн кузова; 9 – кронштейн крепления регулятора давления; 10 – упругий рычаг привода регулятора давления; 11 – серьга; 12 – скоба серьги; 13 – шайба; 14 – стопорное кольцо; 15 – палец кронштейна; А, В, С — отверстия
Внешним осмотром убедитесь, что регулятор давления лада самара 2 и детали его привода не имеют повреждений, отсутствует подтекание тормозной жидкости, заглушка 24 утоплена в отверстие корпуса на 1–2 мм, отсутствует люфт в соединении серьги 11 с упругим рычагом 10 и пальцем 15 кронштейна.Попросите помощника нажать на педаль тормоза ваз 2114, ваз 2115, ваз 2113. Поршень 2 при этом должен выдвигаться из корпуса на 1,6–2,4 мм, сжимая пластинчатую пружину 7 до упора ее в рычаг 5. Рычаг 5, преодолевая усилие со стороны упругого рычага 10, повернется относительно штифта 4.Несоответствие перечисленным требованиям, отсутствие хода поршня, а также его недостаточный или чрезмерный ход свидетельствуют о неисправности регулятора или его привода. В этом случае отремонтируйте или замените регулятор давления, а после его установки отрегулируйте его привод (см. подразд. «Регулировка привода регулятора давления ваз 2113»).
—

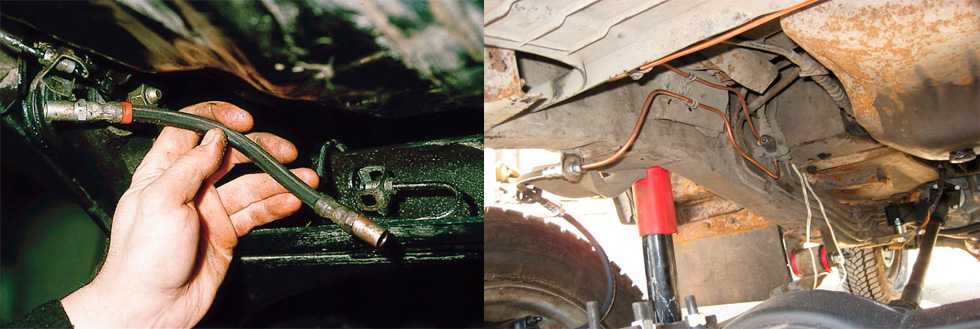

Проверка трубопроводов и соединений тормозной системы Ваз 2114, Ваз 2115, Ваз 2113
—
—
—
—
—
—
Замена тормозной жидкости
Замена тормозной жидкости Ваз 2114, Ваз 2115, Ваз 2113
Эксплуатация и ремонт тормозной системы лада 2113. Проверка регулятора, цилиндра, усилителя тормозов лада 2114. Обслуживание передних и задних тормозных механизмов лада 2115.
Тормозной механизм переднего колеса
1 – тормозной диск; 2 – направляющая колодок; 3 – суппорт; 4 – тормозные колодки; 5 – цилиндр; 6 – поршень; 7 – сигнализатор износа колодок; 8 – уплотнительное кольцо; 9 – защитный чехол направляющего пальца; 10 – направляющий палец; 11 – защитный кожух
Тормозной механизм переднего колеса дисковый, с автоматической регулировкой зазора между колодками и диском, с плавающей скобой и сигнализатором износа тормозных колодок. Скоба образуется суппортом 3 и колесным цилиндром 5, которые стянуты болтами. Подвижная скоба крепится болтами к пальцам 10, которые установлены в отверстиях направляющей 2 колодок. В эти отверстия закладывается смазка, между пальцами и направляющей колодок установлены резиновые чехлы 9. К пазам направляющей поджаты пружинами тормозные колодки 4, из которых внутренняя имеет сигнализатор 7 износа накладок.
В полости цилиндра 5 установлен поршень 6 с уплотнительным кольцом 8. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и диском.
Типичные неисправности
Неисправностей, возникающих в данной детали, очень немного. К ним относят заклинившие клапана, разрегулированность, протечки.
Если колдун расстроился, его можно настроить. А определяют, нужна ли регулировка, по поведению автомобиля. Если настройка сбита, то при торможении автомобиль будет бросать из стороны в сторону. Если заклинили клапаны или протекает тормозная жидкость, нужно менять деталь. Теоретически ремонт возможен, но сложности и стоимость делают его нерентабельным.
Регулятор может не срабатывать только в двух случаях – при максимально возможной загрузке и при скоростном режиме выше 80 километров в час. В данной ситуации скорость не падает быстро, поэтому задняя ось не разгружается.
Регулировка
Работа колдуна на автомобилях ВАЗ, зависит от положения кузова. Поэтому регулировку необходимо выполнять не только при каждом техническом обслуживании, но и при замене амортизаторов и пружин, после проведения ремонта задней балки и, конечно, замене самого колдуна.
Автомобиль размещается на эстакаде или смотровой яме, для установки подвески в равновесное положение, пару раз качается руками багажник. Ключом на 13 ослабляются болты крепления к кронштейну, передний болт снизу не виден, его надо найти на ощупь.
Перемещая регулятор, достигается зазор в 2 мм между упругой пластиной (шток упирается в нее) и рычагом. Сопротивление пружины велико, надо использовать «монтажку» или специальное приспособление. Болты затягиваются, зазор проверяется щупом. При отсутствии щупа, можно использовать сверло диаметром 2 мм и даже двухрублевую монету.
Дальнейшая проверка проводится на ходу. Тормозя со скорости 40 км/час, самостоятельно или при помощи напарника вне машины оцените момент начала срабатывания задних механизмов по сравнению с передними.
Если его надо сделать позже, то зазор необходимо увеличить, а если меньше, то, соответственно, уменьшить.
Типы тормозных механизмов, применяемые в автомобилях
На подавляющем большинстве авто установлены тормозные механизмы фрикционного типа, работающие по принципу сил трения. Устанавливаются они непосредственно в колесе и конструктивно подразделяются на:
- барабанные;
- дисковые.
Существовала традиция устанавливать барабанные механизмы на задние колеса, а дисковые на передние. Сегодня в зависимости от модели могут ставиться одинаковые типы на все четыре колеса – или барабанные, или дисковые.
Устройство и работа барабанного тормозного механизма
Устройство системы барабанного типа (барабанный механизм) состоит из двух колодок, тормозного цилиндра и стяжной пружины, размещенных на щите внутри тормозного барабана. На колодки наклепаны или приклеены фрикционные накладки.
Тормозные колодки своими нижними концами шарнирно закреплены на опорах, а верхними – под воздействием стяжной пружины – упираются в поршни колесного цилиндра. В незаторможенном положении между колодками и барабаном имеется зазор, обеспечивающий свободное вращение колеса.
Когда через тормозную трубку в цилиндр поступает жидкость, поршни, расходясь, раздвигают колодки. Они приходят в плотное соприкосновение с вращающимся на ступице тормозным барабаном, и сила трения вызывает торможение колеса.
Необходимо отметить, что в приведенной конструкции износ передних и задних колодок происходит неравномерно. Дело в том, что фрикционные накладки передней по ходу движения колодки в момент торможения при движении вперёд прижимаются к барабану всегда с большей силой, чем задние. Как выход, рекомендуется менять колодки местами через определенный срок.
Тормозной механизм дискового типа
Устройство дисковых тормозов состоит из:
- суппорта, закрепленного на подвеске, в теле которого размещены наружный и внутренний тормозные цилиндры (может быть один) и две тормозные колодки;
- диска, который закреплен на ступице колеса.
При торможении поршни рабочих цилиндров с помощью гидравлики прижимают тормозные колодки к вращающемуся диску, останавливая последний.
Ручник
Так же необходимо провести регулировку ручной стояночной тормозной системы. При неправильной ее функциональности может происходить заклинивание тормозных колодок. Регулировку ее надо проводить после 30000 км эксплуатации автомобиля или при первых признаках некачественной работы. Для регулировки потребуется:
- гаражное помещение со смотровой ямой,
- обычный набор ключей.
Приступим:
- Включить переднюю передачу.
- Под передние колеса поставить для надежности упоры.
- Заднюю подвеску автомобиля необходимо поднять домкратом, подставить надежные подпорки.
Начинать надо с проверки рычага, который находится в салоне автомобиля между двумя передними пассажирскими сидениями. Поднять его на два или три щелчка. При поднятии произведен один щелчок, значит, перетянут. Это приводит к блокировке задних барабанов тормозными колодками. Если произведено более 8-ми, тогда трос ослаблен, ручник не работает:
- При включенном ручном тормозе спуститься в смотровую яму.
- Ослабить первую контрящую гайку на уравнителе.
- Вторую гайку подтянуть, чтобы трос был в натянутом положении.
- При необходимости наоборот отпустить.
- Проверить работу рычага. Он должен срабатывать на два или три щелчка.
Тогда с ямы затянуть первую гайку, затяжку проводить двумя ключами, чтобы получить эффект затяжки двух гаек:
- После этого выключить стояночную систему.
- Провести проверку вращения задних колесных дисков.
Руками произвести вращательные движения. Вращение их должно проходить без рывка, спокойным прокручиванием по оси автомобиля. Звук должен исходить шуршащий. Следовательно, регулировка тормозной системы автомобиля проведена успешно. Автотранспортное средство готово к продолжению эксплуатации.Так же регулировку тормозов можно провести в автомобильной мастерской. Доверить выполнение этой работы можно специалистам. Но надежность автомобилист испытывает, тогда, когда эта работа произведена самостоятельно. Технически исправным автомобиль может считаться, когда самостоятельно проводится его осмотр и ремонт. Он никогда не подведет в трудную, опасную минуту. Кроме того, цена на ремонт в СТО бывает высокой. При выполнении работ своими руками надо внимательно просмотреть видео. Также надо изучить фото, при необходимости взять их на место проведения ремонта. Разложить на стеллаже или заднем сидении машины. При необходимости еще раз их просмотреть. Прочитать инструкцию проведения операции, мест расположения необходимых конструкций. Закончить регулировку, проверить на свободном асфальтированном участке проведенную работу.
Регулятор давления тормозов «ВАЗ», как, впрочем, и любого другого транспортного средства, представляет собой устройство, функциональное назначение которого заключается в обеспечении устойчивости, то есть способности автомобиля удерживать заданное направление и положение на дорожном полотне в процессе торможения.
Практическая реализация данной функции происходит в результате преобразования значения тормозной силы вследствие влияния следующих факторов:
нажатия водителем тормозной педали;
степени загрузки транспортного средства;
интенсивности торможения.
Чем же продиктована необходимость применения регулятора давления? В первую очередь — безопасностью. Даже самые высококачественные шины не гарантируют отсутствия проскальзывания элементов протектора относительно дорожного полотна в продольном направлении, что, в свою очередь, инициирует уменьшение сопротивления колеса силам, направленным перпендикулярно оси автомобиля. Возникает, так называемый «юз».
Любой тормозной механизм, независимо от своей конструкции, в той или иной степени блокирует колесо
Однако достаточно важно, в какой именно последовательности происходит блокировка и провоцируемый ею «юз». Наименее опасным считается вариант, при котором блокировка передней колесной пары происходит раньше, чем блокировка задней
Использование в тормозной системе регулятора давления тормозов, как раз и призвано обеспечить именно такую последовательность блокировки колес
Использование в тормозной системе регулятора давления тормозов, как раз и призвано обеспечить именно такую последовательность блокировки колес.
Регулятор давления задних тормозов («колдун»): Устройство, проверка работы и регулировка
См. также Замена регулятора давления тормозов
Зачем нужен регулятор давления?
— Регулятор давления 8 (рис.А) корректирует давление в гидравлическом приводе тормозных механизмов задних колёс в зависимости от положения кузова относительно балки заднего моста, т.е. в зависимости от нагрузки на заднюю ось автомобиля. Он работает как ограничительный клапан, автоматически прерывающий подачу тормозной жидкости к задним тормозам, и уменьшает вероятность юза задних колёс при торможении.
Где находится регулятор давления?
— Регулятор закреплен на кронштейне кузова и соединен с балкой заднего моста через торсионный рычаг 4 и тягу 7. Другой конец торсионного рычага действует на поршень 3. Детали привода регулятора показаны на рис. Б, устройство регулятора — на рис. С.
Примечание. Для отличия регулятора давления автомобилей ВАЗ-2121 и 21213 от похожих по внешнему виду регуляторов давления других автомобилей, на нижней части поршня имеется проточка.
Рис. А. Схема установки регулятора давления задних тормозов: 1,2 — болты крепления регулятора; 3 — поршень; 4 — рычаг привода регулятора давления; 5 — защитный чехол; 6 — ось; 7 — тяга; 8 — регулятор давления; 9 — кронштейн опорной втулки; X -150-155 нм
Рис. Б. Детали привода регулятора давления: 1 — регулятор давления; 2 — ось рычага привода регулятора; 3 — грязезащитный чехол; 4 — стопорная пластина; 5 — болт с пружинной шайбой; 6 — балка заднего моста; 7 — тяга соединения рычага привода регулятора давления с кронштейном заднего моста; 8 — шайба; 9 — пластмассовая втулка; 10 — распорная втулка; 11 — болт крепления тяги; 12 — рычаг привода регулятора давления; 13 — опорная втулка рычага привода; 14 — кронштейн опорной втулки; 15 — шайба; 16 — пружинная шайба; 17 — гайка; 18 — обойма опорной втулки; 19 — болт крепления обоймы к кронштейну
Рис. С. Регулятор давления задних тормозов в нерабочем положении: А — полость нормального давления; В — полость регулируемого давления; Р — усилие, передаваемое рычагом 4 привода регулятора; 1 — корпус регулятора; 2 — распорная втулка; 3 — уплотнительное кольцо; 4 — рычаг привода регулятора; 5 — прокладка; б — пробка; 7 — уплотнитель; 8 — тарелка пружинке 9 — пружина поршня; 10 — поршень
Проверка и регулировка
Согласно регламенту провека регулятора проводится каждые 30 т.км. пробега.
При осмотре обратите внимание на детали ргулятора и его тормозные трубки, на них не должно быть повреждений и подтёков тормозной жидкости
| Работу проводим с помощником на смотровой канаве или подъемнике. |
| Снимаем защитный чехол регулятора давления. |
При нажатии на педаль тормоза с усилием 70–80 кгс…

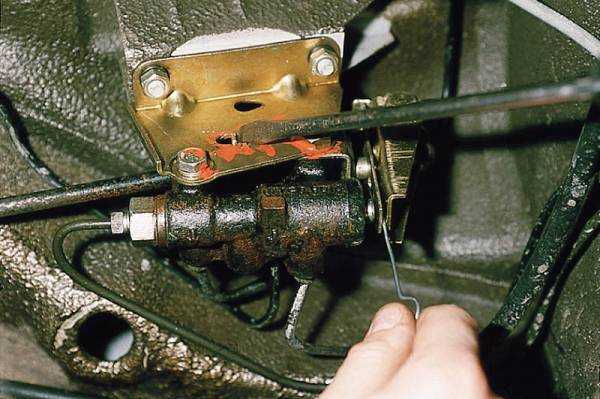

| …наблюдаем за перемещением выступающей части поршня регулятора относительно его корпуса. |
Если поршень перемещается на 0,5–0,9 мм, закручивая торсионный рычаг, то регулятор давления работоспособен. Если при нажатии на педаль тормоза поршень остается неподвижным, то регулятор давления неисправен и его следует заменить новым. Регулировка привода регулятора давления задних тормозов необходима при ослаблении болтов его крепления, а также после любых работ, связанных со снятием балки заднего моста, заменой пружин и амортизаторов задней подвески. Для регулировки вывешиваем заднюю ось автомобиля и снимаем защитный чехол регулятора.

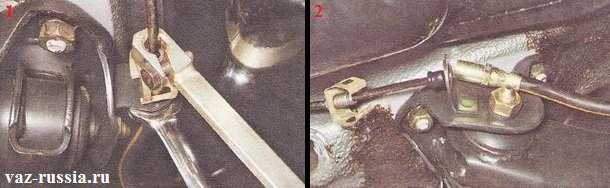

| Двумя ключами «на 10» отворачиваем гайку болта крепления наконечника рычага регулятора к тяге кронштейна заднего моста. |
| Вынимаем болт. |
| Вынимаем наконечник рычага из проушины тяги. |
| Ключом «на 13» ослабляем болты крепления регулятора к кронштейну. |
| Упираем конец линейки в пол кузова. Поднимая или опуская конец рычага, устанавливаем его на расстоянии 135±5 мм от лонжерона кузова. При этом,… |
| …перемещая регулятор на болтах относительно прорези кронштейна,… |
…добиваемся легкого соприкосновения выступающей части поршня с концом рычага. Удерживая регулятор в таком положении, затягиваем болты его крепления. Сборку проводим в обратной последовательности. При правильной регулировке привода регулятора давления задних тормозов блокировка задних колёс при торможении должна наступать несколько позже, чем передних (при торможении со скорости 30–40 км/ч).
Вакуумный усилитель
1 – корпус вакуумного усилителя; 2 – чашка корпуса усилителя; 3 – шток; 4 – регулировочный болт; 5 – уплотнитель штока; 6 – уплотнительное кольцо фланца главного цилиндра; 7 – возвратная пружина диафрагмы; 8 – шпилька усилителя; 9 – фланец крепления наконечника; 10 – клапан; 11 – наконечник шланга; 12 – диафрагма; 13 – крышка корпуса усилителя; 14 – уплотнительный чехол; 15 – поршень; 16 – защитный чехол корпуса клапана; 17 – воздушный фильтр; 18 – толкатель; 19 – возвратная пружина толкателя; 20 – пружина клапана; 21 – клапан; 22 – втулка корпуса клапана; 23 – буфер штока; 24 – корпус клапана; А – вакуумная камера; В – атмосферная камера; С, D – каналы Резиновая диафрагма 12 вместе с корпусом 24 клапана делят полость вакуумного усилителя на две камеры: вакуумную А и атмосферную В. Камера А соединяется с впускной трубой двигателя через обратный клапан наконечника 11 и шланг.
Корпус 24 клапана пластмассовый. На выходе из крышки он уплотняется гофрированным защитным чехлом 16. В корпусе клапана размещен шток 3 привода главного цилиндра с опорной втулкой, буфер 23 штока, поршень 15 корпуса клапана, клапан 21 в сборе, возвратные пружины 19 и 20 толкателя и клапана, воздушный фильтр 17, толкатель 18.
При нажатии на педаль перемещается толкатель 18, поршень 15, а вслед за ними и клапан 21 до упора в седло корпуса клапана. При этом камеры А и В разобщаются. При дальнейшем перемещении поршня его седло отходит от клапана и через образовавшийся зазор камера В соединяется с атмосферой. Воздух, поступивший через фильтр 17, зазор между поршнем и клапаном и канал D, создает давление на диафрагму 12. За счет разности давления в камерах А и В корпус клапана перемещается вместе со штоком 3, который действует на поршень главного цилиндра.
При отпущенной педали клапан 21 отходит от седла корпуса и через образовавшийся зазор и канал С камеры А и В сообщаются между собой.
Регулировка педали
- Поднять капот.
- Отсоединить минусовую клемму с аккумулятора.
- Сдвинуть переднее водительское сидение от панели приборов до упора к задним пассажирским сидениям. Это необходимо сделать для незатруднительного доступа под рулевую колонку.
- Повесить приготовленный фонарь в салоне автомобиля, чтобы обеспечить достаточное освещение в месте проведения регулировки.
- Нажать ладонью руки на педаль тормоза. Нажатие проводить без резких толчков.
- Другой свободной рукой надо попробовать установить пластину в промежуток от кронштейна педали до кнопки включателя.
В случае не входа пластинки или если обнаружен больший промежуток, более чем на 2 мм, надо провести следующие действия:
- Педаль держать рукою, не отпуская.
- Второй рукою, при помощи ключа, немного открутить по резьбе две гайки. Чтобы ослабить крепление включателя сигнальной лампочки тормоза.
Перемещать его аккуратно, чтобы добиться необходимого пространства между ним и тормозной педалью:
- Закрутить сначала одну гайку, затем второй затянуть.
- Руку убрать с педали.
- Проверить проделанные операции.
- Буфер включателя упирается в кронштейн тормозной педали, регулировка считается законченной.
Проверка
Надо:
- Домкратом поднять задний мост автомашины.
- Снять диски колес.
- Снять .
- Осмотреть тормозные цилиндры, нет ли подтеков.
- Так же проверить их работу, цилиндры должны выходить на требуемое для торможения расстояние.
- После отпускания педали не должно происходить их заклинивания. При обнаружении этого изъяна цилиндры надо заменить.
- Проверить состояние пружин, они не должны иметь изгибов по спирали. Также они должны иметь ровную поверхность.
- Осмотреть качество самих колодок. На них не должно быть отслоений, толщина должна быть не менее 2/3 по отношению стандарта.
- Так же осмотреть распорную планку, она не должна иметь никаких дефектов, так как поврежденная планка может нарушать работу колодок.
- Проверить тормозные барабаны. На них не должно быть заусенцев, больших проточек от работы колодок.
Для проведения регулирования необходимо:
- пластинка толщиною 3 мм;
- набор ключей;
- переносная лампа с защитным стеклянным колпаком, с защитной стальной сеткой.
Процесс регулировки свободного хода тормозной педали проводится для обеспечения нормальной функциональности всей системы. Если уменьшен ход, тогда задние колодки не до конца возвращаются в свое положение. Это вызывает нагрев их и барабанов.
Так же происходит неравномерный разгон в начале движения. При увеличенном свободном ходе, нажимая на педаль, происходит неполное раздвижение .
АБС
Коэффициент сцепления колес с дорогой зависит от степени их скольжения, которая меняется в пределах от 0 (чистое качение колеса) до 100 % (полное буксование или скольжение при блокировке колес). Максимальные значения коэффициента сцепления порядка 10… 30 % (в зависимости от дорожной поверхности) будут при пробуксовке колес. Следовательно, при таком коэффициенте и степени скольжения колес можно обеспечить наибольшую эффективность и безопасность торможения. Именно это обеспечивают АБС.
Все современные АБС относятся к самонастраивающимся автоматическим системам. Они включают в себя:
- датчики угловой скорости колес
- электронно-решающий блок
- модуляторы давления
При работе АБС сигнал от датчиков угловой скорости вращения колес подается в электронно-решающий блок, в котором в соответствии с заданной программой формируются сигналы управления, поступающие на модулятор.
На рисунке показана схема пневматического модулятора АБС и его характеристика (изменение во времени тормозной силы). Работа АБС сопровождается многоцикловым процессом автоматического растормаживания и торможения колес автомобиля. В каждом цикле имеются фазы автоматического растормаживания, «выдержки» и затормаживания (штриховые линии на рис. б) колес. Имеются АБС, в которых осуществляется двухфазовый цикл (фаза «выдержки» отсутствует). Работа АБС обеспечивает требуемые угловую скорость колеса и его скольжение, соответствующее максимальным сцепным характеристикам.
Устройство механизма торможения
Тормозная система на современных авто может включать в себя 3 или 4 контура, выполняющих разные задачи. К ним следует отнести:
- Основной.
- Дублирующий.
- Стояночный (ручной, горный).
- Вспомогательный.
Рабочая система
Главную роль среди перечисленных систем играет основная (рабочая). Она используется непосредственно во время езды и предназначена для замедления ТС вплоть (при необходимости) до полной остановки. Существует два типа рабочих систем:
- Дисковая.
- Барабанная.
Рекомендуем: Какое количество масло заливается в двигатель автомобиля
Специальные колодки в механизмах первого типа при нажатии педали сжимают диск с двух сторон, не давая ему вращаться и останавливая колесо. В системах второго типа колодки устанавливаются внутри колесного барабана. При надавливании на педаль они распирают его, препятствуя вращению колеса.
Дублирующий тормоз
Дублирующий механизм выполняет страховочную роль, вступая в работу при отказе основного. На одних моделях она полностью дублирует задние, а также передние тормоза, на других ее действие распределяется только на одну из частей (чаще всего на задние цилиндры). Иногда эта функция возлагается на ручной тормоз.
Стояночный механизм
Стояночный (горный, ручной) тормоз предназначен для обеспечения устойчивости машины на месте стоянки. Отпуская тормозную педаль, водитель отключает основную систему. Если площадка, выбранная для остановки, имеет даже незначительный уклон, авто может запросто покатиться, и не остановится, пока не упрется во что-либо на пути. «Чем-либо» может оказаться другой автомобиль, стенка здания или дерево, и тогда повреждения практически гарантированы. Дополнительной функцией ручника является удерживание машины на склоне, если она заглохла во время подъема. В этом случае для того, чтобы тронуться с места, водитель плавно отпускает сцепление, одновременно нажимая акселератор и опуская рычаг горного тормоза. При синхронном выполнении этих действий автомобиль назад не покатится.
Привод ручного тормоза ВАЗ 2106: 1 — чехол; 2 — передний трос; 3 — рычаг; 4 — кнопка; 5 — пружина тяги; 6 — тяга защелки; 7 — втулка; 8 — ролик; 9 — направляющая заднего троса; 10 — распорная втулка; 11 — оттяжная пружина; 12 — задний трос; 13 — кронштейн заднего троса
Вспомогательная система
Вспомогательные тормозные механизмы устанавливаются на крупногабаритные и тяжеловесные машины, используемые для перевозки различных грузов на дальние расстояния. Они позволяют частично разгрузить основную систему, когда автомобиль в течение достаточно длительного времени затормаживается на дорогах, проходящих по холмам или расположенным в горах.
