Заменить передний сальник коленвала на 406 двигателе

fr777 › Блог › передняя манжета коленвала для змз 406, 405, 409 …и подводные камни.

Тема статьи – сальник коленвала змз 406. Заводской номер детали – 4062.1005034. Размерность 55-70-8. Хочу рассказать как о самой манжете, так и об установке и что желательно сделать, чтобы не хапнуть головной боли при дальнейших ремонтах и эксплуатации. Данная манжета идет на все семейство двигателей 406, 405, 409.Сальник коленвала змз 406

С технической точки зрения данная деталь называется «армированная манжета». Но что поделать, если даже продавцы в магазинах запчастей впадают в ступор, когда им говоришь это название. Для них это сальник. Все таки я буду придерживаться технического названия. Манжет этого типоразмера выпускается достаточно много, причем разных веселеньких цветов )) Из достойных производителей отмечу Elring. Вообще в мире сложилась интересная ситуация, все «вредные» производства (манжеты, автохимия) были перенесены в Китай-Тайвань, Малайзию итд. И когда вы в магазине за большие деньги покупаете «оригинальную» манжету европейского автопроизводителя, то в коробочке будет лежать манжета с тайваньского завода с фирменной надписью, впрочем эта же манжета ставиться и на конвейере. Поскольку мой основной профиль это ремонт спецтехники, там ситуация еще более смешная. Цены на манжеты для Caterpillar, Volvo или Jcb дороже чем для любого Мерседеса, а если знать какой завод на тайване их выпускает, то можно купить за 2 копейки. Вот этим путем я и иду когда ищу манжеты на наши автомобили или двигатели. Работаю с продукцией Тайваньского завода NQK shan feng, торговая марка NQK SF. Очень хорошее соотношение цена-качество. Еще как один из вариантов, корейская манжета.

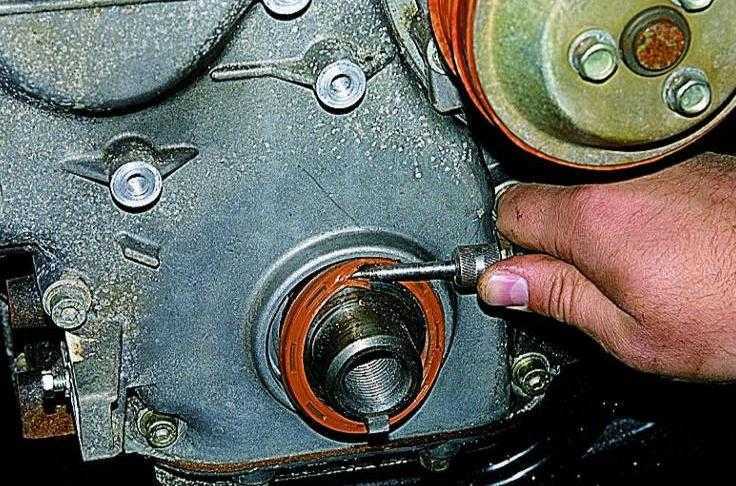

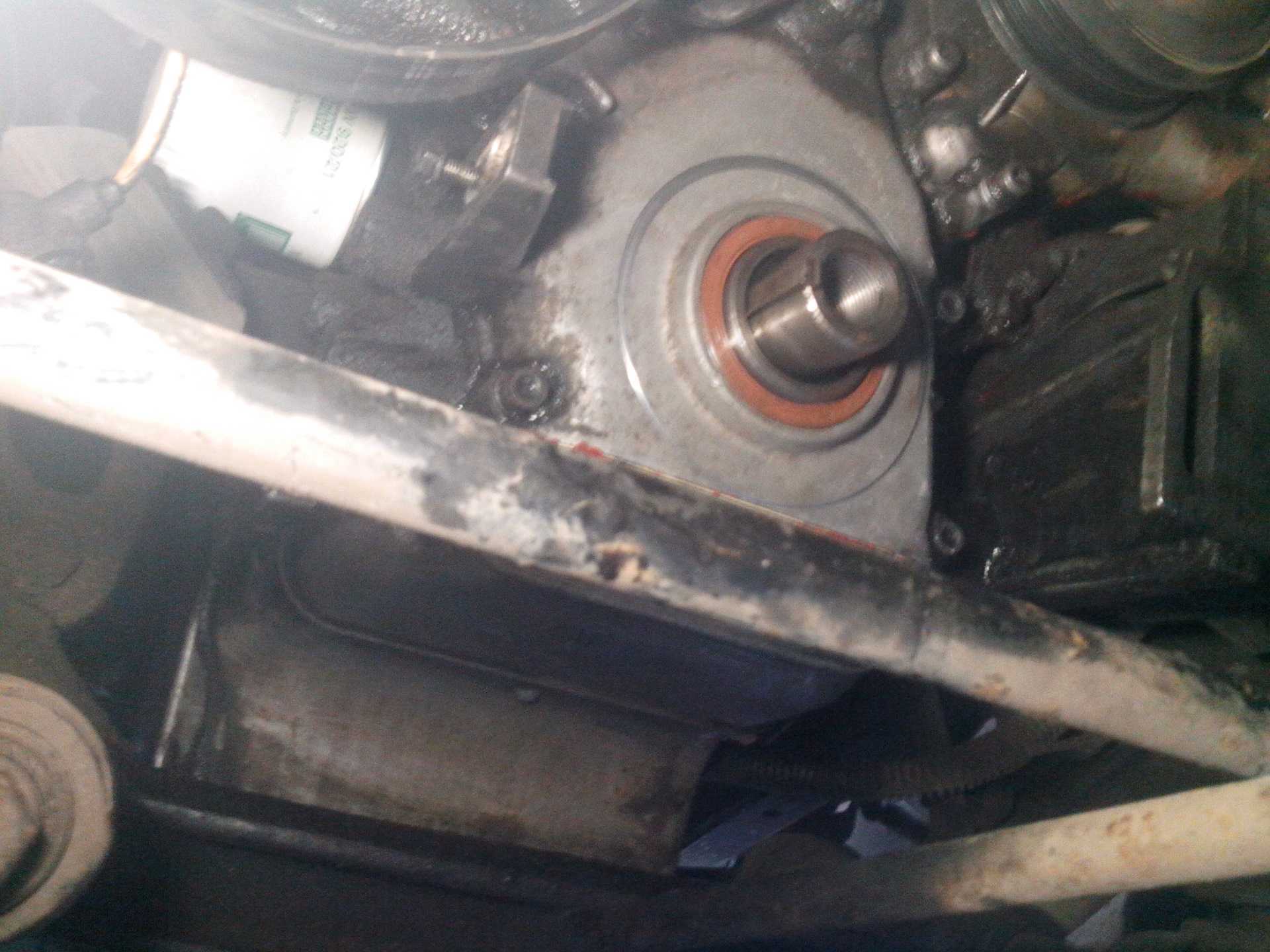

Сальник коленвала змз 406, установка

Если открыть книжку, то мы прочитаем замечательные строки. Снимите шкив коленвала, замените манжету, соберите в обратной последовательности. Ну или что-то очень похожее на это. На 406 двигателях все так и было. Но на 409 движках, шкив посажен на коленвал с натягом 4 сотки (0.04мм). По допускам и посадкам, это называется горячая прессовая посадка. В заводских условиях это сделать не проблема, а вот в условиях сервиса это большой вопрос. На фото представлена реальная картинка, что можно увидеть на коленвалу, сняв заводской шкив.

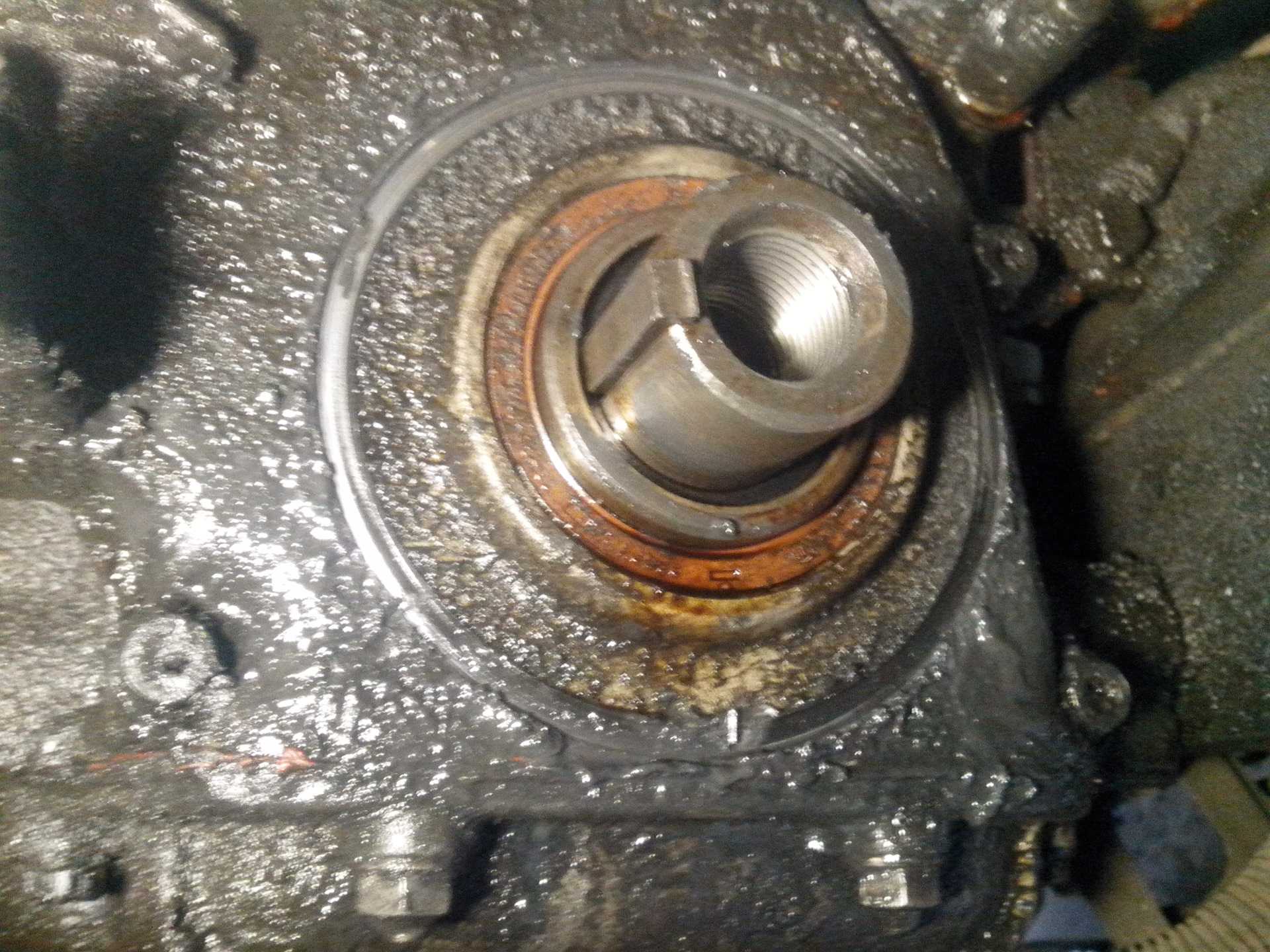

Подобную картинку я видел не один раз. Поэтому если данную операцию делать «как для себя», я делаю следующим образом. Снимаю ступицу шкива коленвала, отдаю на завод. Расточка по калибр-пробке до преднатяга в 1 сотку (0.01мм). Это просто легкопрессовая посадка. После этого не надо ударов по ступице кувалдой, и никаких задиров на коленвалу при последующих монтажах и демонтажах данного узла. Данную операцию обязательно провожу при замене грм. Отдельно делать эту операцию, при замене манжеты смысла нет, поскольку машина зависает на несколько дней. Зачем завод змз делает такой преднатяг, для меня загадка. Ну и конечно хочу напомнить о том, что производить монтаж и запрессовывать деталь, нужно при помощи специальных оправок, чтобы прямыми ударами молотка не деформировать манжету.

источник

Истинная вмт змз 406

Чтобы выяснить, где на конкретном двигателе находится истинное положение ВМТ, я сделал специальную приспособу. Я не первооткрыватель в данном вопросе, я просто чуточку облагородил «народное творчество». Если объяснить, по-простому, это «трубка», которая вворачивается в первый или четвертый цилиндр. Внутри трубки проходит «спица», соединенная с индикатором часового типа. Теперь установка фаз грм змз, выглядит следующим образом. Мы можем определить положение ВМТ с точностью до 0,01 мм (одной сотой миллиметра). На шкивах клиентских двигателей, белым масляным маркером, я делаю вторую метку, которая действительно является истинной. В прайс-листе данное приспособление обозначено, как индикатор ВМТ. В заказ комплектуется без часового индикатора, поскольку основные потребители этого изделия, сервисы и диагносты, а у них как правило индикаторы есть. Спица должна выступать от среза корпуса на 4-5мм.

Дополнение

С момента написания данной статьи накопилась некоторая статистика по заказам и желаниям людей. Вопреки нашим ожиданиям большинство попросило, чтобы к корпусу индикатора можно было приобрести сам часовой индикатор, чтобы не дергать его из других наборов или инструмента. Некоторое время ушло на поиски и проверку качества изготовителя. Результат представлен на фото и в прайс-листе. Индикатор можно приобрести как отдельно, так и в наборе с корпусом. Полная комплектация со спицей, пока не планируется.

Источник

Тюнинг ЗМЗ 406

Некоторые автомобилисты дорабатывают ЗМЗ 406, то есть проводят тюнинг. Существует два способа провести апгрейд. Первый — механическая доработка, второй — программная. Во втором случае, проводится перепрошивка электронного блока управления двигателем на понижение расхода или увеличения мощностных характеристик. В первом случае, потребуется механическое воздействие, чтобы добавить мощности.

Формирование

Автолюбителю придётся заменить распределительные валы, установить Т-образные клапаны, расточить камеру сгорания, смонтировать облегчённые поршни, шатуны и коленчатый вал. Также, потребуется полная адаптация головки блока цилиндров. Выход мощности составит около 200 лошадок, а вес мотора уменьшиться на 16 кг.

Снятие и установка коленчатого вала двигателя ЗМЗ-406

Снять масляный картер и прокладку картера.

Снять масляный насос.

Снять цепи привода распределительных валов.

Отвернуть шесть болтов 1 крепления маховика, снять шайбу 2 болтов маховика.

Снять маховик 3.

Отвернуть шесть болтов 1 и снять сальникодержатель 2 с запрессованным в нем задним сальником 3 коленчатого вала.

Снять прокладку сальникодержателя.

Если не нужно вынимать поршни из цилиндров, можно не снимать головку блока, достаточно отвернуть гайки 3 шатунных болтов, снять крышки 5 шатунов и осторожно продвинуть поршни в цилиндры. Отвернуть болты 1 и снять крышки 6 коренных подшипников

Отвернуть болты 1 и снять крышки 6 коренных подшипников.

Так как крышки сидят плотно, сбить их несильными ударами молотка.

Вынуть верхние полушайбы 4 упорного подшипника. Вынуть коленчатый вал 2 с зубчатым колесом и втулкой 7 в сборе.

Вынуть из постелей коренных подшипников и крышек вкладыши коренных подшипников и нижние полушайбы упорного подшипника.

Закончили осмотр, приступаем к силовым упражнениям

Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.

Отсоединяем все мешающие патрубки.

Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.

Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.

Ослабляем болт на 13, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.

Снимаем генератор вмести с треугольной пластиной.

Откручиваем болт на 10 датчика положения коленвала.

Убираем датчик в сторону, что бы не мешал.

Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.

Метка на распредвале впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров.

Аналогично для распредвала выпускных клапанов.

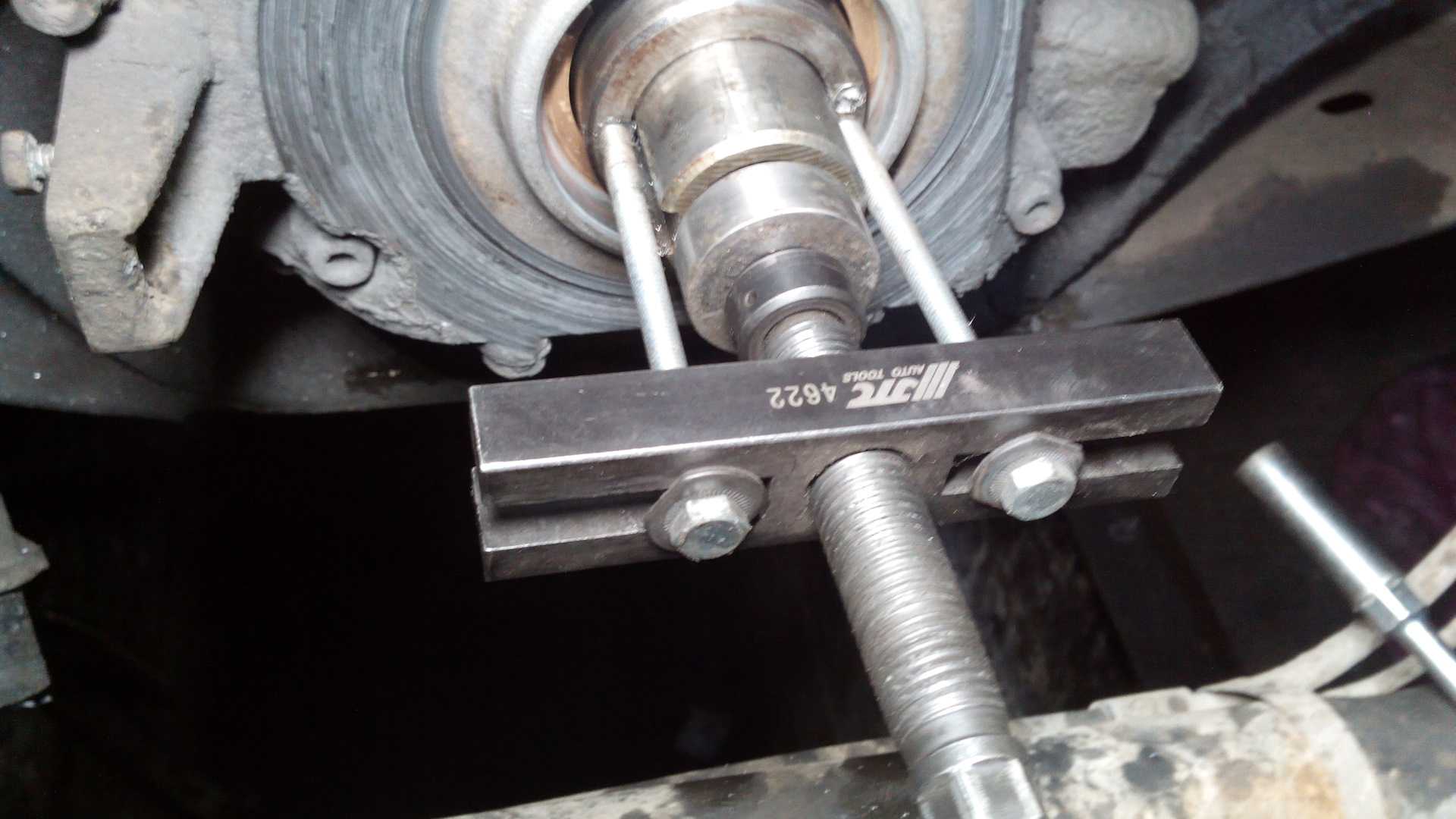

Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.

Ослабляем хомуты патрубков помпы.

Шестигранником на 6 откручиваем четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снимаем насос охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.

Снимаем крышку и сам гидронатяжитель.

Аналогично и нижнем.

Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масленый поддон (11 винтов и 4 гайки).

Поддон опускается вниз примерно на два сантиметра, дальше не дает балка. Но это хватает что бы вытащить старую прокладку и вспоминая добрыми словами инженеров из Горькова отчистить прилегающие поверхности перед установкой новой прокладки.

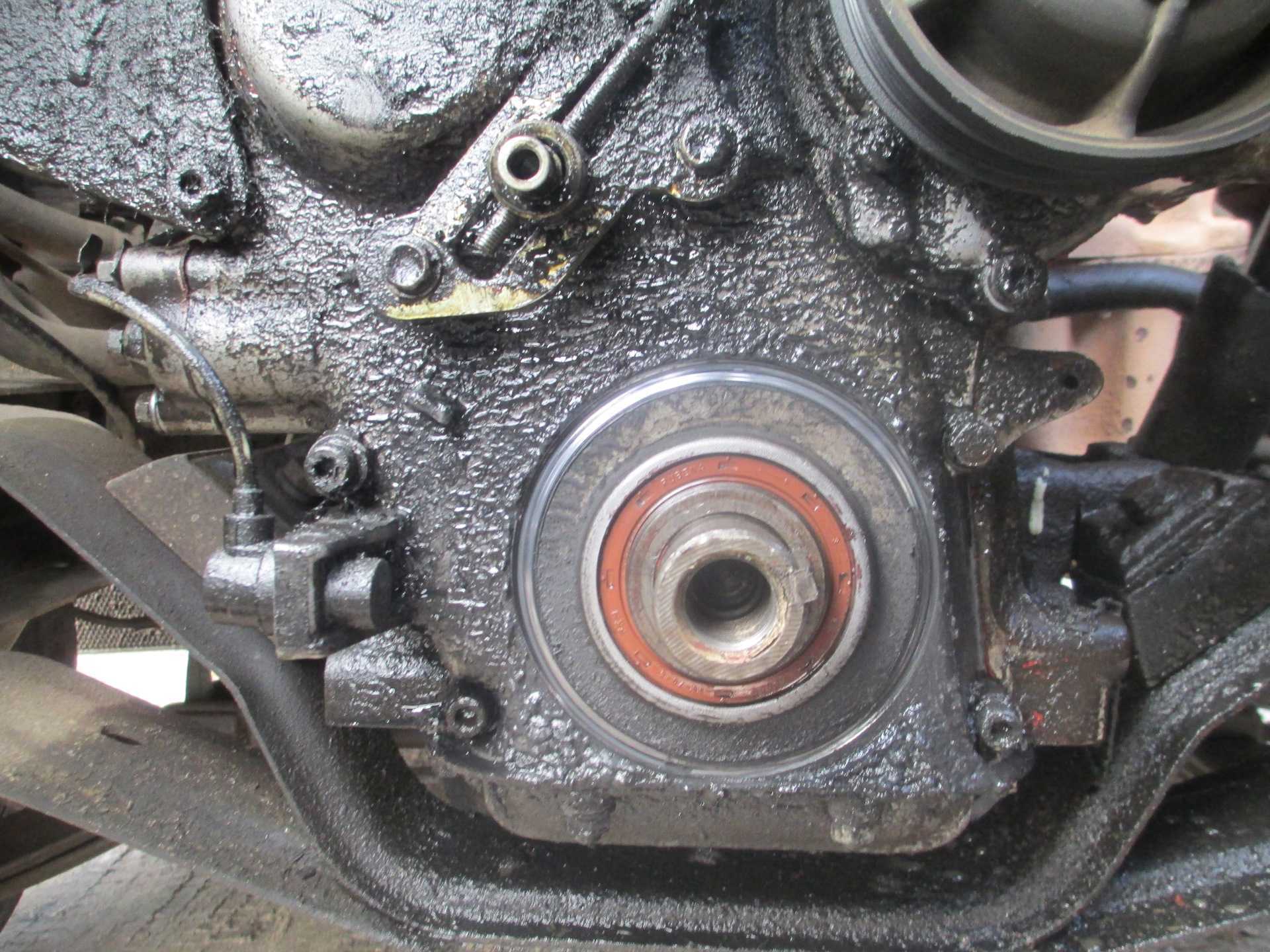

Вот такая страшная картина предстает перед нашим взором.

Теперь снимаем нижнею крышку ГРМ.
