Как самостоятельно, в одни руки, прокачать тормоза? Инструкция для автомобилей с и без ABS (3 способа)🚗

Обычно, с процедурой прокачки тормозов, а точнее удаления воздуха из тормозной системы, автовладельцы связываются после замены тормозных колодок, либо по какой-либо другой причине, в результате которой происходит разгерметизация системы.

Способов прокачки тормозов – очень много. Конечно, проще их прокачать тогда, когда есть две пары рук – один будет доливать тормозную жидкость в бачок, а другой, непосредственно, заниматься прокачкой. Но есть и довольно простые способы, как прокачать тормозную систему в одни руки и при этом выжить!

Зачем вообще ее прокачивать?

Тормозная система устроена таким образом, что работа колодок производится за счет их сведения к тормозному диску. Это осуществляется при помощи тормозных поршней, которые находятся в цилиндрах, давлением, создаваемым насосом и тормозной жидкостью.

Тормозная жидкость не сжимается, а вот воздух наоборот. Поэтому, когда в системе присутствует воздух тормоза работают значительно хуже – медленнее срабатывают, педаль тормоза проваливается, колодки сводятся не одновременно и еще много чего.

Цель прокачки тормозов – избавиться от воздуха, который попал в систему. Делается это довольно просто – при помощи специальных штуцеров стравливается воздух (путем выжимания педали тормоза) и, частично, жидкость из системы. Одновременно с этим, в бачок с ТЖ добивают жидкость, чтобы избежать попадания воздуха в систему.

Как прокачать тормоза в одни руки?

Суть процедуры не меняется – будь вы одни или целая рота солдат. Условия достижения цели: поддерживать уровень жидкости в баке с ТЖ, выжимать педаль тормоза (для прокачки системы), регулировать открытие штуцера и контролировать процесс откачки.

Способ № 1

Для того, чтобы упростить себе работу и предотвратить попадание воздуха в систему через тот же штуцер, через который мы откачиваем – нужно изолировать систему. Сделать это очень просто – понадобится капельная система (или любой шланг по размеру) и емкость (например бутылка).

Отрезаем от капельницы небольшой кусок трубки. Один конец надеваем на штуцер, второй опускаем в бутылку. В нее нужно налить столько тормозной жидкости, чтобы трубочка оказалась погружена в нее примерно на 1 см. Открываем бак с ТЖ, откручиваем штуцер и выжимаем педаль тормоза.

Прокачиваем до того момента, пока из системы не перестанут выходить пузырьки воздуха. Так же, этот способ подходит для частичной замены ТЖ (хорошая альтернатива полной замене). Не забывайте следить за уровнем ТЖ в бачке и подливать ее после каждой прокачки. Прокачивать необходимо по схеме: заднее правое, переднее левое, заднее левое, переднее правое

Способ № 2

Суть та же, но уменьшаем количество движений. Найдите любой газовый упор (например от крышки багажника), выжмите педаль 10-15 раз, чтобы создать давление в системе, выжмите еще раз и зафиксируйте ее упором. Теперь можно просто откручивать нужный штуцер и своевременно доливать ТЖ.

Способ № 3

Так же уменьшаем движения и отключаем опцию выжимания педали. Купите спринцовку (самую большую) и шланг (опять же, подойдет капельная система). Наденьте шланг на штуцер, выжмите спринцовку, вставьте ее в другой конце шланга и открывайте штуцер. Когда спринцовка наполнится, закрывайте штуцер и выливайте то, что откачали. Не забывайте доливать ТЖ.

Особенности прокачки тормозов с ABS

Все современные автомобили оборудуются умной системой ABS, а она подразумевает особенности прокачки системы, в зависимости от ее типа.

В большинстве случаев достаточно просто отключить ее – вытащить предохранитель, но на некоторых автомобилях потребуется специальный кабель и программа, для электронной прокачки блока ABS. Соответствующие инструкции и софт вы сможете найти на тематических форумах. Если не удается — пишите в комментарии, попробую вам помочь.

Надеюсь, что вам было интересно и вы возьмете это на заметку. Подписывайтесь на канал и ставьте «большой палец вверх», чтобы видеть в своей ленте еще больше интересных статей на автомобильную тему каждый день.

Замена тормозной жидкости своими руками

Полная замена тормозной жидкости — одна из обязательных процедур, направленная на обеспечение правильного функционирования тормозов авто. Возможна замена тормозной жидкости своими руками, а также она может быть проведена на СТО.

Но данная процедура не относится к сложным, по этой причине замена тормозной жидкости с АБС своими руками вполне по силам большей части автовладельцев. Это позволяет сэкономить. Правда, иногда замена тормозной жидкости самотёком в машине с АБС требует использования специальных приспособлений. Давайте разберемся, когда же менять тормозную жидкость?

Периодичность замены тормозной жидкости

Интервал замены тормозной жидкости определяется:

• Маркой авто (нередко автопроизводитель указывает периодичность либо пробег в км — после преодоления данного расстояния требуется менять жидкость).
• Применяемой жидкостью (составы более высокого качества реже нуждаются в замене).
• Условиями использования машины (насколько герметичны тормоза).

Как часто менять тормозную жидкость в автомобиле? Её замену осуществляют:

• Спустя два-три года либо после 50 000 км пробега (зависит от того, что произойдёт раньше).
• В случае неподвижности автомобиля в течение двух и более лет.
• После ремонта элементов тормозной системы (к магистралям, колодкам, трубкам, патрубкам, суппорту это не относится, если во время ремонта не разгерметизировалась система, в которую входит конкретная деталь).
• Когда жидкость находится в непригодном состоянии (значительно загрязнена либо увлажнена на 3% и более).

Выбор жидкости

Главный принцип в этом случае состоит в использовании жидкости, рекомендуемой автопроизводителем. Это касается её класса и основы.

Замена жидкости

Что делать, если планируется соответственно регламенту техобслуживания собственного авто попросту выполнить замену жидкости? Иногда это предусматривается спустя 2 года, иногда — спустя 3. Здесь поможет такой метод, как проливка тормозной системы новой жидкостью.

Бачок, содержащий данную жидкость, имеет высокое размещение, а тормозуха из него стекает книзу, к цилиндрам, под воздействием обычной силы тяжести. Основной плюс данного метода заключается в отсутствии необходимости в помощнике.

Сколько нужно тормозной жидкости для полной замены? Она приобретается с некоторым запасом (минимум литр). Почти у каждого легкового авто вне зависимости от его характеристик объём жидкости в тормозной системе составляет 0,5 л.

Следует учитывать, что замену осуществляют посредством перемешивания, по этой причине допустимо проливание через тормозную систему немного большего объёма тормозной жидкости. Следует запастись 1 л жидкости какой угодно марки (всеявляются совместимыми). DOT-4 — наиболее популярная и используемая почти во всех авто жидкость.

Таким образом, для замены жидкости нужна установка авто на специальную эстакаду либо канаву с обеспечением прохода между местом, где возможно пополнение бачка, содержащего жидкость, и тормозными цилиндрами всех колёс авто.

Рекомендации

Некоторые советы пригодятся как новичкам, так и автомобилистам с опытом:

• Тормозная жидкость должна меняться в чётком соответствии с техрегламентом при любом её состоянии.
• Допустимо смешивание только тех жидкостей, которые принадлежат к одному и тому же классу.
• Если автопроизводитель однозначно указал, что для авто нужно применять именно гликолевую жидкость, это означает, что заливание внутрь «минералки» недопустимо. И наоборот. Заменять жидкость нужно в полном соответствии со всеми требованиями автопроизводителя.
• Недопустимо наличие воды в составе. Иначе возможно закипание жидкости в условиях более низкой температуры, чем та, на которую продукт рассчитан. Это иногда вызывает отказ тормозной системы.
• Следствием загрязнения жидкости может стать неправильное функционирование тормозов (при повышенной вязкости это вещество не сумеет быстро передавать усилия механизмам).
• После замены требуется прокачка тормозной системы. В случае отказа от этой операции есть риск наличия воздуха внутри. Это является недопустимым, так как правильная работа тормозов станет невозможной.
• Для протирания расширительного бачка лучше использовать ветошь, которая лишена ворса. Недопустимо его промывание водой.

Как прокачать тормоза с АБС. Важные шаги при прокачке тормозной системы с АБС своими руками

Прокачать тормоза с АБС ничуть не сложнее, нежели делать прокачку традиционной тормозной системы автомобиля. Но чтобы правильно удалить воздух из тормозной системы, на котором установлена система ABS, рекомендуется разобраться с принципом и схемой её работы именно для вашего авто. Поскольку в зависимости от модели схема прокачки может незначительно отличатся. К примеру, когда блок гидроклапанов и гидроаккумулятор с насосом находятся в одном узле, то, что замена жидкости, что прокачка тормозной системы с АБС будут производиться по аналогичной схеме, как и прокачка тормозов без АБС.

Типы систем АБС

1. ABS включает: блок гидроклапанов, гидроаккумулятор, насос (прокачивается в гаражных условиях);
2. Насос, гидроаккумулятор и блок гидроклапанов размещены по разным узлам, такая тормозная система кроме модуля ABS включает в себя и дополнительные модули ESP, SBC (прокачивается в условиях СТО). Необходимо иметь диагностический сканер чтобы контролировать клапана модулятора.

Исходя из особенностей, можно сделать вывод, что прежде как прокачать тормоза с АБС определитесь с типом именно вашей системы так как данная инструкция будет актуальна лишь для стандартной антиблокировочной системы.

Процесс прокачки тормозов с АБС

Дабы качественно выполнить поставленную задачу желательно производить прокачку с помощником, начиная прокачивать тормозную систему с передних колес, затем задних (правое и левое).

Давление в тормозной системе с АБС может колеблется до 180 атм, именно по этому первым делом нужно сбросить его.

Сброс давления происходит методом разрядки аккумулятора давления. Для этого выключите зажигание и около 20 раз нажмите на педаль тормоза. А затем для перехода к следующему этапу прокачки тормоза отключите разъемы на бачке с тормозной жидкостью.

Общий принцип как прокачать тормоза с АБС

1. Находим и извлекаем предохранитель в блоке отвечающий за работу АБС;
2. Откручиваем колесо и находим штуцер РТЦ для прокачки тормоза;
3. Начинаем прокачивать тормоза с абс при выжатой педали;
4. Включаем гидравлический насос (включив зажигание, на приборной панели загорится лампочка АБС) и ждем пока весь воздух не выйдет;
5. Закручиваем штуцер и отпускаем педаль тормоза, если лампочка АБС больше не горит – все сделано правильно и воздух полностью вышел.

Последовательность удаления воздуха из ТС

Начинаем прокачивать тормоза с переднего правого, а потом левое. Процедура происходит при выключенном зажигании (положение на «0») и снятой клемме на бачке ТЖ.

1. Надеваем шланг, с бутылочкой, на штуцер и открываем его (рожковым ключом). Надавать нужно именно прозрачный шланг, чтобы было видно пузыри воздуха, а также другой конец шланга должен быть полностью помещен в жидкость.
2. Выжимаем полностью педаль и держим, докуда не выйдет весь воздух.
3. Закрутить штуцер и отпустить педаль как пойдет жидкость без воздуха.

Задние колеса прокачивается с включенным зажиганием на положении ключа «2».

1. Как и при прокачке передних колес надеваем шланг на штуцер для прокачки на суппорте.
2. Выдавив полностью педаль, поворачиваем ключ зажигания (чтобы запустить гидравлический насос). Наблюдаем за выходом воздуха и контролируем уровень тормозной жидкость в бачке (периодично доливаем). Чтобы насос не выше из строй нужно все время следить за уровнем ТЖ (чтобы не допустить работу «всухую»). А также не позволять непрерывно работать больше 2 мин.

   3.Штуцер перекрываем после полного выхода пузырьков воздуха, а также выключается насос и отпускается тормоз.

Чтобы правильно прокачать тормоза с абс на заднем левом колесе последовательность действий нужно немного изменить.

1. Как в предыдущих случаях сначала надеваем шланг на штуцер и откручиваем не полностью, а только на 1 оборот, причем педаль не нужно выжимать.
2. Поворачиваем ключ зажигания, чтобы запустить гидравлический насос.
3. Как только воздух выйдет, выжимаем тормозную педаль до половины и закручиваем прокачивающий штуцер.
4. После чего отпускаем тормоз и ждем остановки насоса.
5. Выключаем зажигание и подключаем снятый разъем с бачка.

Если прокачивать тормоза нужно вместе с модулятором ABS то информацию по такой процедуре можно посмотреть тут.

В обязательном порядке после того как прокачали тормоза прежде чем выезжать нужно проверить герметичность системы и отсутствие подтеков. Контрольно проверить уровень тормозной жидкости.

Иван Матиешин

Еще больше полезных советов в удобном формате

Подписаться

Не нашли ответ на свой вопрос?

Как Прокачать Тормоза Уаз Буханка

УАЗ 3741 или 452, называемый народом «буханка», является самым знаменитым творением Ульяновского авто запомнилась как надежный автомобиль скорой помощи, аварийной газовой службы, полиции, водоканала. У нее множество положительных качеств. Она неприхотлива в обслуживании, обладает отличной проходимостью и выносливостью.

Но при всех своих достоинствах, как и любая машина, она рано или поздно нуждается в частичном или капитальном ремонте. С этой целью необязательно обращаться в сервисные центры. Отечественный автомобиль устроен не очень сложно, и разобраться в ремонте некоторых его частей можно самостоятельно.

Почему тормозную систему нужно прокачивать

Термин «прокачка тормозов» относится к процессу, в котором на суппорте (или колёсном цилиндре) открывается небольшой клапан, чтобы позволить контролируемым количествам тормозной жидкости покинуть систему.

Мы прокачиваем тормоза, чтобы выпустить воздух, который иногда попадает внутрь линий. Технически, «воздух» входит в линии только в том случае, если существует угроза герметизации системы (например, когда гибкие линии удаляются или заменяются), потому что, когда жидкость кипит, она вместо этого создаёт «пар». Пар в тормозной жидкости, такой как воздух, создаст потерю эффективности в тормозной системе. Однако для простоты мы используем термин «воздух» в этой статье для описания как воздуха, так и паров жидкости.

Когда воздух (или пар) присутствует в линиях, это создаёт неэффективность в системе, потому что, в отличие от жидкости, воздух может быть сжат. Поэтому, когда достаточное количество воздуха заполняет линии, подача на педаль просто вызывает сжатие воздуха, а не создаёт давление на тормоза. Другими словами, когда в системе присутствует воздух, эффективность тормозной системы снижается. Обычно небольшое количество воздуха в тормозной системе приводит к «мягкой» педали (поскольку для сжатия воздуха требуется меньше энергии, чем для перемещения жидкости по тормозным магистралям.) Если достаточное количество воздуха поступает в тормозную систему, это может привести к полному отказу тормозов.

Как воздух попадает в линии? Иногда это может быть результатом процедуры обслуживания или обновления, например, замены гибких линий со стандартными оплётками из нержавеющей стали. Но часто это является результатом высоких температур, которые вызывают кипение компонентов тормозной жидкости, в результате чего газы из кипящей жидкости высвобождаются в гидравлическую систему тормоза.

Те, кто выбирают автокросс или спортивное вождение, могут обновить свою тормозную жидкость и проводить ежегодную прокачку – это хороший пункт обслуживания в «начале сезона» для любителей вождения на невысокой скорости.

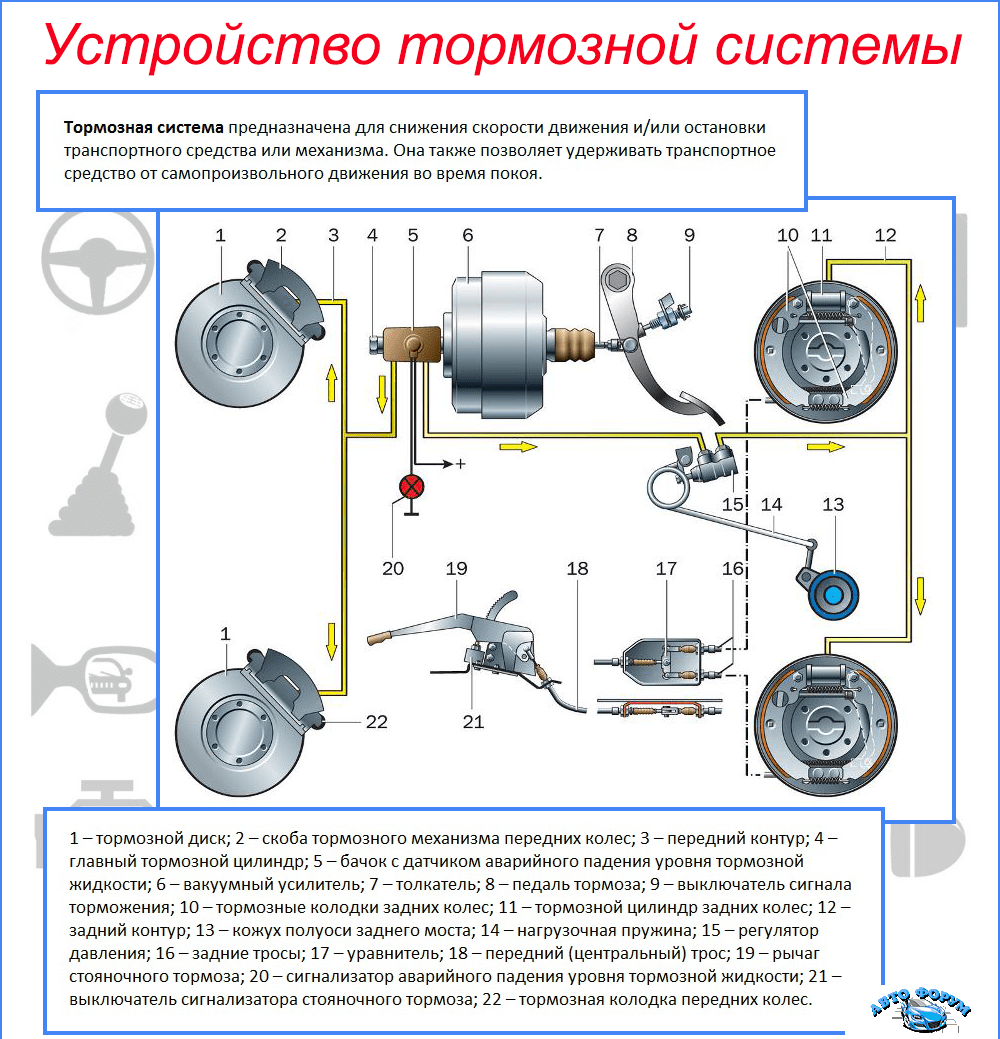

Схема тормозной системы авто

Выбор тормозной жидкости

Теоретически подойдёт даже простая вода – поскольку, будучи жидкостью, вода не может быть сжата

Однако важно помнить, что основной функцией тормозной системы является преобразование кинетической энергии в тепловую за счёт трения. И реальность этого процесса заключается в том, что некоторые части тормозной системы будут подвергаться воздействию очень высоких температур. На самом деле, нередки случаи, когда температура ротора во время движения автомобиля достигает 600 ºC, что может поднять температуру тормозной жидкости до 150 ºC

Поскольку температура кипения воды составляет 100 ºC, очевидно, что вода в тормозной системе может легко закипеть – и, следовательно, выпускать газы в тормозные трубки – что снизит эффективность системы

На самом деле, нередки случаи, когда температура ротора во время движения автомобиля достигает 600 ºC, что может поднять температуру тормозной жидкости до 150 ºC. Поскольку температура кипения воды составляет 100 ºC, очевидно, что вода в тормозной системе может легко закипеть – и, следовательно, выпускать газы в тормозные трубки – что снизит эффективность системы.

«Очевидным» решением этой проблемы является использование жидкости, которая менее чувствительна к экстремальным температурам. Отсюда и разработка «тормозной жидкости». Однако, к сожалению, «идеальной» тормозной жидкости не существует. И, как и большинство вещей в мире, добавление определённых полезных характеристик обычно приносит компромиссы в других областях. В случае тормозной жидкости мы обычно должны сбалансировать чувствительность жидкости к температуре, её стоимость и влияние на другие компоненты в системе.

Проще говоря, можно уменьшить чувствительность жидкости к температуре, варьируя её ингредиенты. Однако определённые комбинации ингредиентов могут значительно увеличить стоимость жидкости и могут вступать в реакцию с оригинальными материалами, повреждая уплотнения и вызывая коррозию всей тормозной системы.

Отличия и специфика прокачки тормозов с ABS

Антиблокировочная система позволяет контролировать управляемость автомобиля при торможении. После нажатия на педаль, на центральный пульт управления поступает сигнал реагирования датчиков, установленных на передних и задних колесах. Благодаря системе контроля, колеса замедляются с такой же скоростью, как и сам автомобиль. Иными словами, благодаря ABS автомобиль не может уйти занос.

Вне зависимости от производителя, большая часть устройств имеет общие характеристики:

• Электронные датчики скорости движения на ступицах;
• Контроллеры давления для главных магистралей тормозной жидкости;
• Электронный блок для обработки сигналов.

В отличие от большинства автомобилей с простой тормозной системой, производить прокачку тормозов с системой антиблокировки сложно. Чтобы процедура увенчалась успехом, необходимо детально ознакомиться с теорией работы ABS. Однако, если гидроаккумулятор, клапаны и насос из-за конструкторского решения находятся рядом – технология прокачки будет очень схожа со стандартной.

Перед началом работы, кроме стандартных инструментов необходимо обзавестись сканером для считывания информации с электронного блока. Однако если в автомобиле предусмотрены дополнительные датчики – лучше отвести транспортное средство в специализированный салон. Любое неправильное вмешательство ставит под вопрос безопасность участников движения.

Обычно, для успешной прокачки с системой ABS достаточно следить за давлением в гидросистеме. Стандартный показатель равен 180 атм., но для работы с тормозами его необходимо снизить – выключить зажигание и 20 раз прожать тормоз. Только после этого, часть жидкости выплеснется, и давление значительно упадет. После снижения давления можно приступать к отключению зажигания и отсоединению разъемов и контроллеров на бачке ГТЦ для дальнейших манипуляций.

Схема прокачки тормозов, или, другими словами, последовательность прокачки тормозов, должна выглядеть так:

1. механизм переднего левого колеса;
2. механизм переднего правого колеса;
3. механизм заднего правого колеса;
4. механизм заднего левого колеса.

1. механизм переднего правого колеса;
2. механизм переднего левого колеса;
3. механизм заднего левого колеса;
4. механизм заднего правого колеса.

Начиная непосредственно саму процедуру прокачки, обеспечьте комфортный доступ к соответствующим механизмам, с которыми будете работать — снимите нужное колесо, или загоните авто на смотровую яму.
Порядок прокачки тормозов.

1. Снимите крышку с расширительного бачка.
2. Открутите штуцер прокачки тормозов, и проведите его очистку от накоплений.
3. Оденьте на штуцер соответствующего тормозного механизма чистый шланг, опустив свободный конец в резервуар, наполненный тормозной жидкостью. Благодаря наполненности емкости, воздух не попадает в цилиндр через штуцер.
4. Запустите двигатель, и оставьте его работать.
5. Нажмите несколько раз на педаль тормоза (это может сделать ваш помощник), пока тормозная жидкость не выльется через шланг в резервуар. Совершайте эти действия до тех пор, пока будет позволять педаль тормоза, до тех пор, пока она не упрется в пол.
6. Прокачивайте тормоза, пока весь воздух не выйдет из механизма наружу, при этом постоянно пополняйте бачок новой тормозной жидкостью. Бачок не должен опустошиться полностью, иначе он опять наполнится воздухом. Такая система применяется для автомобилей с механической коробкой передач.
7. Закрутите штуцер прокачки abs. Закручивайте его на обратном ходу педали, чтобы избежать попадания воздуха.
8. Удалите воздух и жидкость из гидропривода сцепления также.
9. Долейте жидкость в расширительный бачок до максимальной отметки.
10. Проверьте действие педали тормоза, она должна выжиматься на 1/3 всего педального хода.

В любом случае перед началом прокачки почитайте все нюансы в технической документации к автомобилю.

Как прокачиваются тормоза

1. Снимается с бачка крышка.
2. Откручивается штуцер прокачивания, затем он очищается.
3. Надевается на штуцер тормозов чистый шланг, его свободный конец опускается внутрь ёмкости, которая наполняется жидкостью для тормозов. Наполненность ёмкости препятствует попаданию воздушных масс внутрь цилиндра посредством штуцера.
4. Запускается мотор, который должен работать до окончания процесса прокачки.
5. Нужно выжать несколько раз педаль (Вы можете попросить помощника об этом), пока не выйдет тормозная жидкость по шлангу внутрь резервуара. Это следует делать до того момента, пока это будет позволять тормозная педаль, которая должна в конце концов упереться в поверхность пола.
6. Система прокачивается до выхода полного объёма воздуха наружу, в процессе нужно всё время вливать в бачок новую жидкость. Не допускается полное опустошение бачка, иначе эта ёмкость снова будет наполнена воздухом.
7. Закручивается штуцер прокачки АБС. Он закручивается на обратном ходу педали тормоза, дабы избежать проникания воздуха.
8. Удаляются жидкость и воздух из привода сцепления.
9. Доливается жидкость внутрь бачка расширения до предельной отметки.
10. Проверяется работа тормозной педали, которая должна обеспечивать выжимание на 1/3 своего хода.

Прокачка тормозов своими силами — понятный, но не простой в исполнении способ техобслуживания Вашего автомобиля. Для того, чтобы сэкономить свои силы и нервы, Вы можете обратиться в наш сервис, заполнив форму ниже.

Тормозная система автомобиля: виды, общее устройство и принцип работы

Для лучшего понимания того, почему при нажатии педаль тормоза проваливается, необходимо рассмотреть общий принцип работы и устройство системы тормозов. Указанная система обычно является гидравлической, а проблемные места зачастую общие на многих моделях авто. Работают тормоза по принципу того, что в замкнутом объеме находится несжимаемая тормозная жидкость.Отметим, что на машинах ранее также использовалась механическая тормозная система с тросами и другими приводными элементами, но от такого устройства инженеры давно отказались.

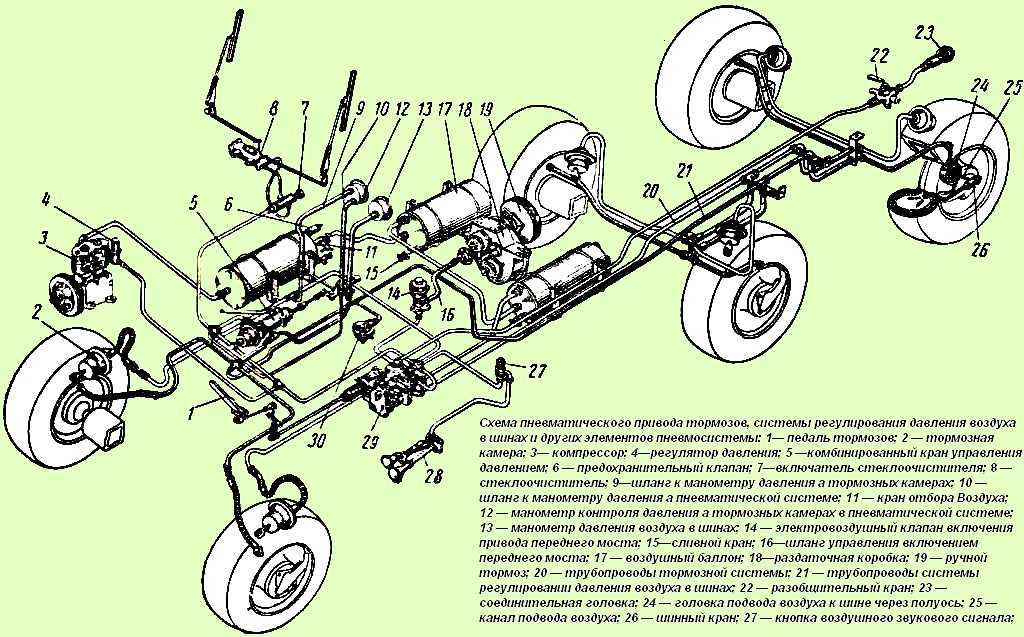

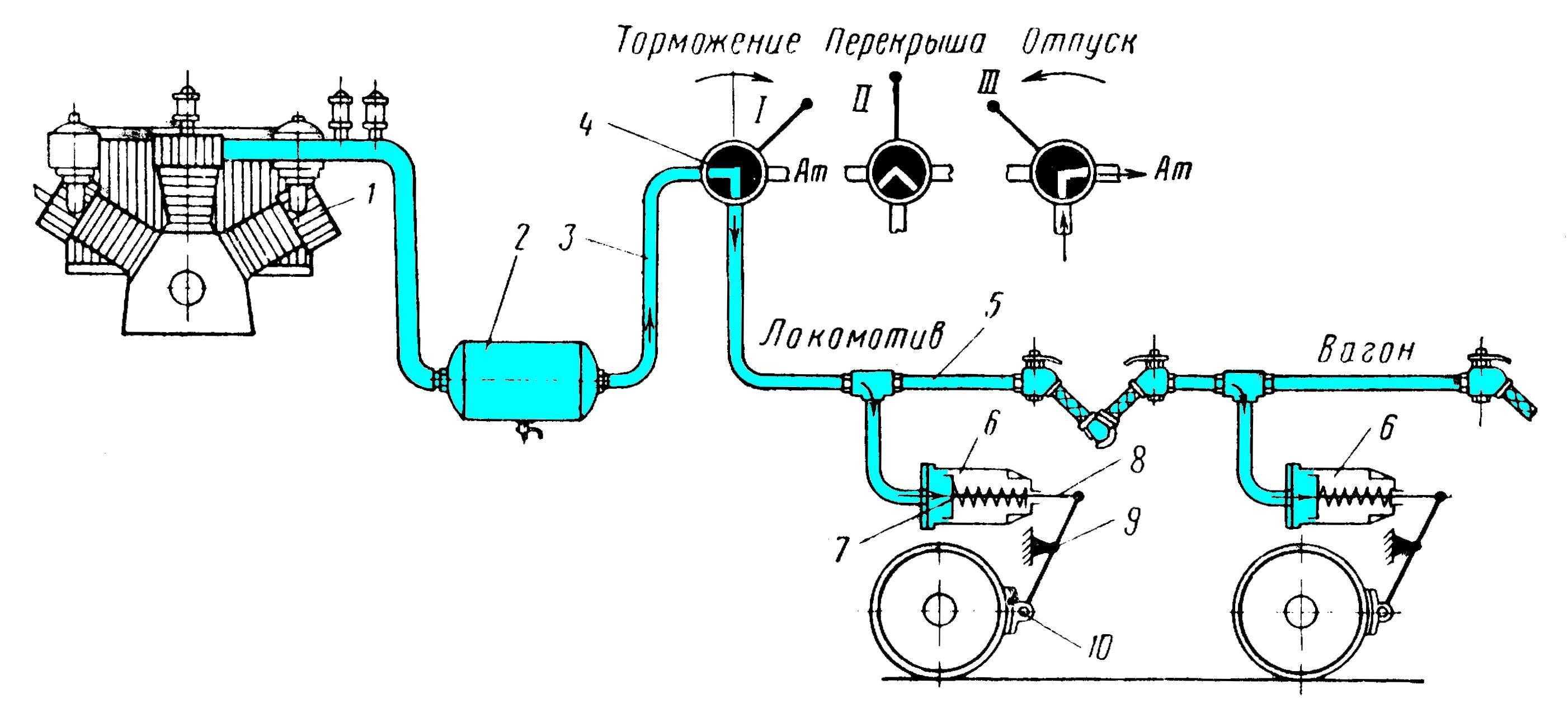

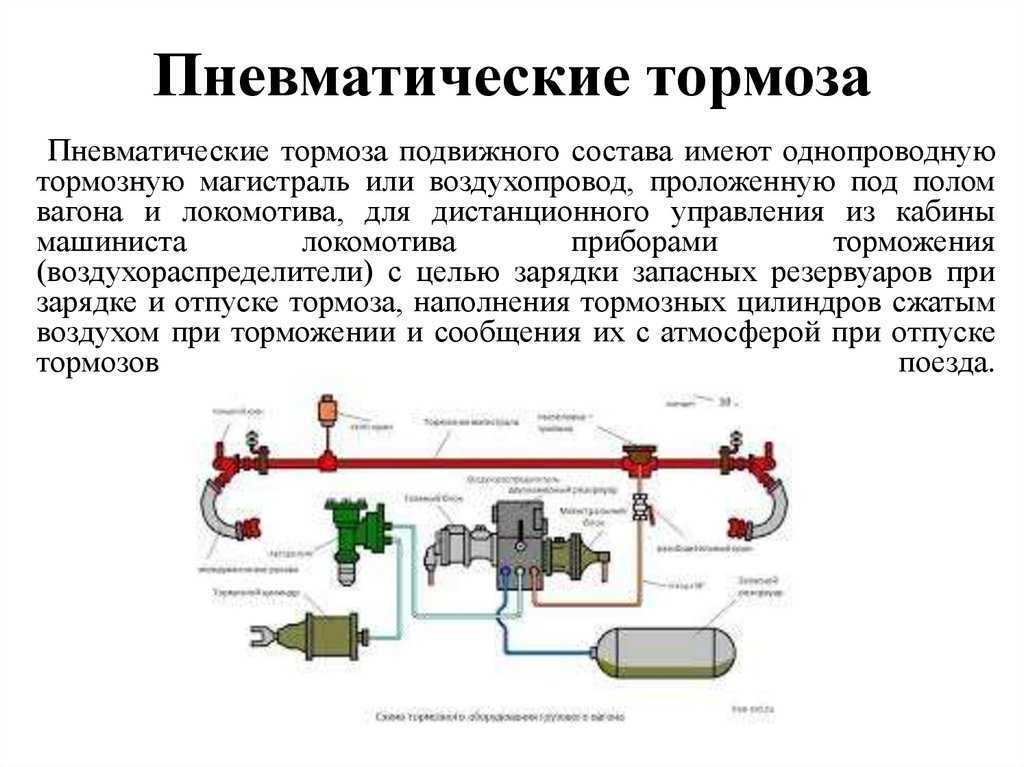

Еще существует пневматическая тормозная система, которая используется на специальном транспорте (грузовики, большие автобусы, различная техника). Пневмотормоза по эффективности не хуже гидравлики, но сама система получается слишком тяжелой и объемной для установки на компактных легковых автомобилях. Вот и получается, что гидравлическая тормозная система стала повсеместно устанавливаться на гражданские и коммерческие авто, а также на многие другие виды колесного транспорта.

Гидравлические тормоза в своем устройстве имеют следующие элементы:

• ГТЦ (главный тормозной цилиндр)
• РТЦ (рабочие тормозные цилиндры)
• Гидравлические магистрали
• Компенсаторное устройство
• Тормозные диски и тормозные колодки

Рабочей жидкостью для системы тормозов является тормозная жидкость, которая обладает определенными свойствами. В момент, когда водитель жмет на педаль тормоза, усилие передается в ГТЦ, который заполнен рабочей тормозной жидкостью. В устройстве ГТЦ имеется поршень, который осуществляет давление на жидкость. Через рабочую жидкость усилие передается на РТЦ, которые установлены в области размещения каждого из колес автомобиля. В результате тормозные колодки прижимаются к тормозным дискам или тормозным барабанам. Если усилие максимально, тогда колодки полностью блокируют вращение колеса.

Добавим, что в зависимости от типа установленных тормозов, последние делятся на барабанные или дисковые. Также встречается комбинация, когда передние колеса имеют дисковые тормоза, в то время как задние оснащаются барабанными. Главным преимуществом гидравлики является плавное и прогнозируемое усилие, колодки прижимаются к тормозным дискам равномерно. Что касается усилия на самой педали тормоза, то оно пропорционально усилию, которое сжимает колодки. Получается, водитель может четко дозировать приложенное усилие, тем самым определяя степень блокировки колес и интенсивность торможения.

Теперь несколько слов о тормозном контуре. Данное решение позволяет снизить риски полного отказа тормозной системы в том случае, если тормозной механизм на одном из колес окажется неисправным

Для гидравлики это очень важно, так как течь одного из РТЦ является распространенной неисправностью. Существует несколько схем многоконтурных тормозов, по которым реализованы контуры тормозных систем

Давайте рассмотрим некоторые из них. Осевая схема позволяет разделить тормозную систему на контуры для передней и задней оси. Если рабочий тормозной цилиндр потечет на одной оси, тогда другая сможет работать в нормальном режиме.

Также встречается схема, когда схема распределения тормозного усилия выполнена по диагонали относительно задних и передних колес. Также встречаются решения, которые объединяют колеса передней оси и одно заднее колесо, дополнительно устанавливаются поршни РТЦ (двухпоршневые и многопоршневые тормоза) и т.п.
