Проверка и замена датчиков змз-406

Назначение и принцип работы

Его назначение определять повышенную детонацию бензодвигателя. Данное устройство является сенсором компьютера движителем. Он преобразует детонационные явления в электрические импульсы и отправляет их в ЭБУ. Который, используя эти сведения, уменьшает угол опережения зажигания во всех цилиндрах для поддержания нормальной работы мотора.

Принцип его работы основан на пьезоэлектрическим акселерометре, который под действием механических вибраций вырабатывает ЭДС переменного тока. Размер выходящего импульса прибора самая большая на частоте детонационных явлений в движке на отрезке 5-6 кГц. Подключение измерителя к жгуту проводов осуществляется с помощью двух контактной колодки с защелкой.

Обзор датчика детонации:

Датчик детонации автомобиля ЗМЗ-406

Двигатель автомобиля — это сложное устройство, бесперебойная работа которого зависит от многих исходных факторов. Один из них — момент детонации, другими словами, момент воспламенения топливной смеси в цилиндре двигателя. Момент детонации не должен происходить раньше, чем создалось необходимое давление от бензиновых паров при сжатии, получаемом во время обратного хода поршня. Электронная управляющая система должна ориентироваться на текущий момент срабатывания, чтобы в зависимости от него корректировать угол опережения зажигания и обогащение смеси.

ЭМУ получает информацию о произошедшем событии от соответствующих датчиков. Они определяют единовременную вибрацию мотора, возникающую в момент детонации. Последнее доступно за счет расположения датчиков и плотного прилежания к корпусу двигателя.

Мотор ЗМЗ-406 можно встретить на таких автомобилях, как ГАЗель, Соболь, Волга 3102, 3110, 31105. Это четырех цилиндровый двигатель, оснащенный 16 клапанами и электронной системой управления. Именно ей требуется информация от датчика детонации. Модельный ряд ЗМЗ-406 представлен следующими моторами:

Двигатель	Тип	Максимальная мощность	Примечание
ЗМЗ-4062.10	Инжектор	150
ЗМЗ-4061.10	Карбюратор	100
ЗМЗ-4063.10	Карбюратор	110
ЗМЗ-4052.10	Инжектор	Экологичность Euro-3.4
ЗМЗ-4092.10.	Инжектор	Экологичность Euro-3.4

Общая компоновка, наличие электронной системы управления и тип навесного оборудования, дали возможность разработать на основе ЗМЗ-406 более мощные моторы практически без изменения исходной конструкции. Речь идет о ЗМЗ-405, ЗМЗ-409 и дизеле ЗМЗ-514. Во всех названых движках, как и в прародителе, используется датчик детонации ЗМЗ-406. Кроме продукции заволжского моторного завода, применяется аналогичный сенсор на двигателях ВА3-2108i, 2112i, 21214i, ГАЗ 4216, A274 и многих УАЗ.

Назначение и конструкция

Главным предназначением датчика детонации на автомобиле УАЗ Патриот является снижение такого негативного явления, как детонация. Детонация представляет собой процесс, при котором происходит самопроизвольное воспламенение горючей смеси в цилиндрах. На практике это выглядит так: когда водитель выключает зажигание, то двигатель некоторое время еще работает, что не является нормальным.

Представляет собой датчик некое устройство, принцип работы которого основан на пьезоэлектрическом кристалле. Благодаря этому кристаллу происходит образование электрических импульсов под воздействием детонационных сил на конструкцию изделие. Эти электрические импульсы принимаются ЭБУ автомобиля УАЗ Патриот, которые впоследствии обрабатываются и в тот же момент осуществляется корректировка зажигания в цилиндрах мотора.

В процессе эксплуатации устройство выходит из строя, поэтому «умный» ЭБУ в автоматическом режиме настраивает зажигание автомобиля на режим управления двигателем с поздним углом опережения, или же, попросту говоря, на «позднее» зажигание. Таким образом, водитель может заметить, что мощность автомобиля значительно снижается, и плюс ко всему этому повышается расход топлива. В результате таких повлекших за собой негативных последствий автовладельцу не остается выбора, как в скором времени осуществить замену датчика детонации. О неисправности датчика будет свидетельствовать сигнализирующая надпись на панели приборов «Check Engine».

На внедорожнике УАЗ Патриот (в зависимости от года выпуска модели) могут быть установлены следующие типы датчиков:

GT-305;
18.3855;
02612311046 от компании Bosch.

Наиболее популярными и максимально производительными являются модели первого и третьего вариантов. Поэтому даже если на внедорожнике с завода установлен датчик детонации типа 18.3855, то после его поломки рекомендуется установить изделие от фирмы Bosch.

На УАЗ Патриот датчик располагается в подкапотном пространстве на блоке цилиндров мотора с правой стороны. Искать его необходимо под впускным трубопроводом в области четвертого цилиндра. Ниже приведена схема устройства датчика детонации на автомобиле УАЗ Патриот.

Как видно, конструкция изделия не представляет собой сложного механизма, но со временем происходит изнашивание пьезоэлемента 7, в результате чего изделие необходимо заменить. Под номером 8 на схеме выше показана контактная пластина, которая имеет непосредственную связь с пьезоэлементом. Под номером 1 показаны электроконтакты, посредством которых осуществляется сообщение агрегата с ЭБУ. Когда датчик выходит из строя, первым делом его не следует спешить заменять, а нужно первоначально проверить. Рассмотрим далее, как осуществляется его проверка.

Проверка исправности изделия

Проверка исправности устройства осуществляется при обязательном его демонтаже. Как производится демонтаж, рассмотрим позже. Принцип проверки исправности заключается в подключении к контактам изделия мультиметра или вольтметра. Измерительный прибор обязательно следует поставить на минимальное значение измерения постоянного напряжения. Итак, приступаем к проверке, для этого с помощью любого инструмента следует слегка постучать по корпусу датчика. Если во время стуков мультиметр отображает возникновение напряжения на дисплее, то изделие исправно и может в дальнейшем эксплуатироваться. Если же напряжение при этом не наводится (прибор показывает нуль), то датчик подлежит замене. Процесс замены рассмотрим в следующем подразделе.

Замена устройства

Для замены данного устройства на внедорожнике УАЗ Патриот потребуется воспользоваться гаечным ключом на «13» и тонкой отверткой. Перед проведением демонтажа следует обесточить автомобиль от питания АКБ.

Далее, приступаем к процессу демонтажа датчика детонации:

Первоначально необходимо ослабить затяжку хомута шланга отопителя, после чего увести его в сторону.
От датчика необходимо отсоединить контактную клемму, которая крепится с помощью пружинного фиксатора.

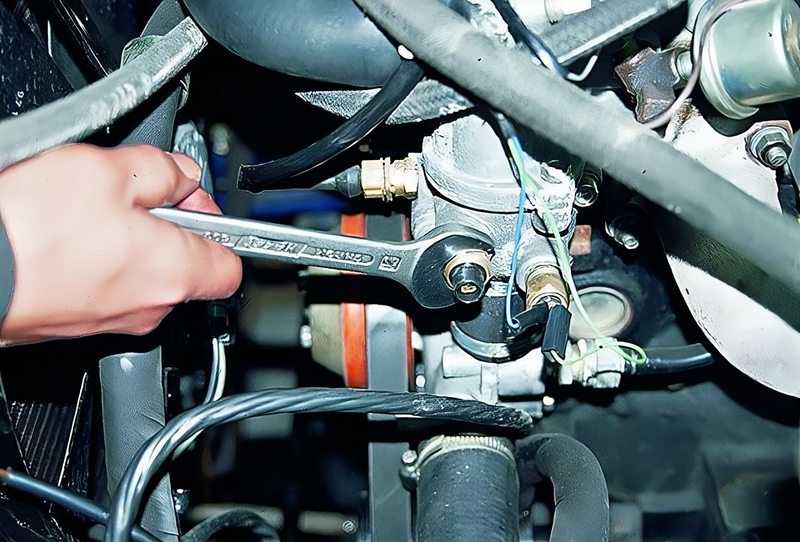

С помощью ключа на «13» необходимо вывинтить гайку, которая фиксирует датчик. Извлекается кронштейн шланга, после чего демонтируется само устройство со шпильки.

https://youtube.com/watch?v=gR0BDVVQNfM

После этого осуществляется проверка исправности изделия, а при его неисправности — замена. Установка нового датчика детонации осуществляется в порядке обратном снятию.

Делая вывод, можно отметить, что исправность детонирующего устройства очень важна, так как данный элемент выполняет очень важную функцию, оберегая двигатель и его составляющие от различных негативных явлений, в данном случае – от эффекта детонации.

Источник

Температуры воздуха

Температурный контроллер устанавливается на ресивере мотора, его соединение должно быть герметичным. Это устройство обеспечивает контроль теплового состояния агрегата. В некоторых случаях симптомы неисправности данного элемента могут быть устранены путем обеспечения более лучшей герметичности соединения.

По своему устройству этот контроллер представляет собой стабилитрон (полупроводниковый). Его питание осуществляется от 5 вольт, поэтому девайс подключается к блоку управления (автор видео — Будни Газелиста).

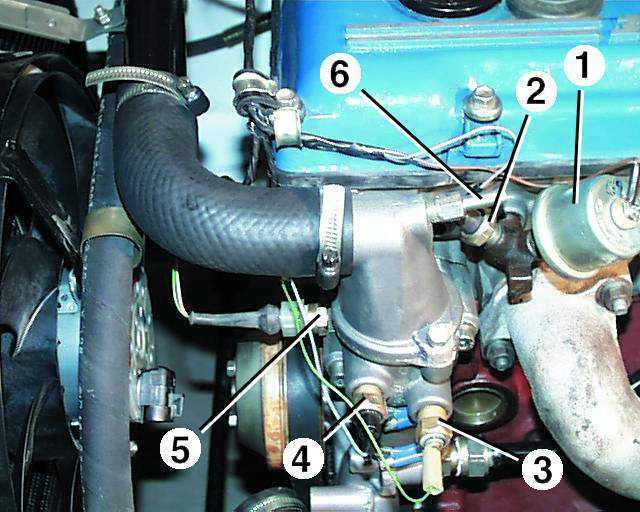

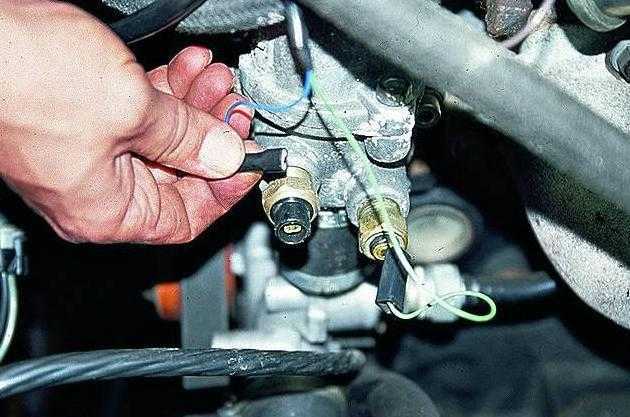

ДТОЖ или датчик температуры охлаждающей жидкости монтируется на корпусе термостата. Устройство должно быть подключено наиболее герметично, поэтому для более качественного соединения используется герметик. Предназначение элемента заключается в контролировании теплового состояния силового агрегата.

Регулятор температуры охлаждения двигателя являет собой полупроводниковый стабилитрон, имеющий функцию обратного включения и питающийся от ЭБУ. Если девайс выйдет из строя, вероятнее всего, на приборной панели будет демонстрироваться неправильная температура мотора.

Датчик положения дроссельной заслонки монтируется непосредственно на дросселе, сверху, фиксируется этот элемент к узлу при помощи двух специальных болтов. Поскольку сама ось дросселя оснащена так называемой лыской, при монтаже контроллера ее необходимо будет совместить со шлицем на зажиме оси элемента. Чтобы соединение компонентов было наиболее плотным, дополнительно используется прорезиненный уплотнитель (автор видео о замене устройства — канал Igor48355).

Что касается предназначения ДПДЗ, то контроллер дроссельной заслонки ЗМЗ предназначен для выявления темпов и степени открытия дросселя. Сам по себе ДПДЦ — это обычный потенциометр с токосъемником, который перемещается по обозначенному радиусу так называемого токопроводящего сектора. Этот радиус составляет от 0 до 100 градусов.

Уровень выходного сопротивления девайса может меняться с учетом того, насколько сильно открыт дроссель. Что касается электропитания, то питается регулятор при помощи кабеля, подключенного к блоку управления. Непосредственно само подключение контроллера к колодке проводов осуществляется при помощи специального трехконтактного разъема с фиксатором. Если регулятор выходит из строя, вам необходимо просто отсоединить крепление и отключить проводку, после чего произвести замену.

Peugeot 406 1.8i 16V «Vert émeraude» › Бортжурнал › Замена датчика детонации и проверка Меток ГРМ.

Здравствуйте, уважаемые Драйводчане! Вообщем тема сегодняшнего отчёта о том, как я год или около того ездил овощем. Все началось, я даже не помню когда конкретно, с того, что при нажатии на педаль акселератора машину будто тянули сзади в обратную сторону, ну или как горный тормоз. Плюс двигатель работал неправильно.

Признаки неправильной работы двигателя: — небольшое подтраивание двигателя; — повышенный расход топлива; — машина грелась до 90°С за 2 минуты и это в мороз; — «стучали пальчики» (цокали гидрокомпенсаторы);

Что я только не делал по советам людей, которые разбираются (не сарказм). Катушку, заведомо работающую, переставлял. Свечи менял. Лямбду отключал. Термостат менял (рабочая температура должна быть около 83°С). Масло менял. Заливал Промывку инжектора. Давление в рампе измерял, насос проверял. Всё фильтра заменил. Метки ГРМ проверял. Комперссию мерил (по 12 в каждом цилиндре). И АБСОЛЮТНО НИЧЕГО НЕ МЕНЯЛОСЬ.

Диагностика в апреле 2021 показала следующее:

На вопрос: что это за ошибки и что мне делать? диагност

Коленвала

Датчик коленвала ил ДПКВ представляет собой устройство индуктивного типа, он монтируется в передней части мотора, с правой стороны, внизу. ДПКВ работает вместе с валом синхронизации, оснащенным 60 зубчиками, 2 из которых заранее удалены. Эти два зубца отсутствуют не зря — их положение соответствует верхней мертвой точке 1 либо 4 цилиндров ДВС. Предназначение ДПКВ заключается в синхронизации фаз управления электрическими механизмами системы с фазами ГРМ. Регулятор выполняет разметку каждого оборота коленвала, благодаря чем ЭБУ рассчитывает фазы впрыска, а также углы опережения зажигания.

Оптимальный люфт между торцевой частью контроллера, а также зубчиком диска синхронизации, составляет около 0.5-1.2 мм. Сам элемент питается от блока управления и подсоединен к нему проводом при помощи трехконтактного разъема.

Извините, в настоящее время нет доступных опросов.

Как проверить датчик детонации двигателя ?

Проверка осуществляется несколькими способами:

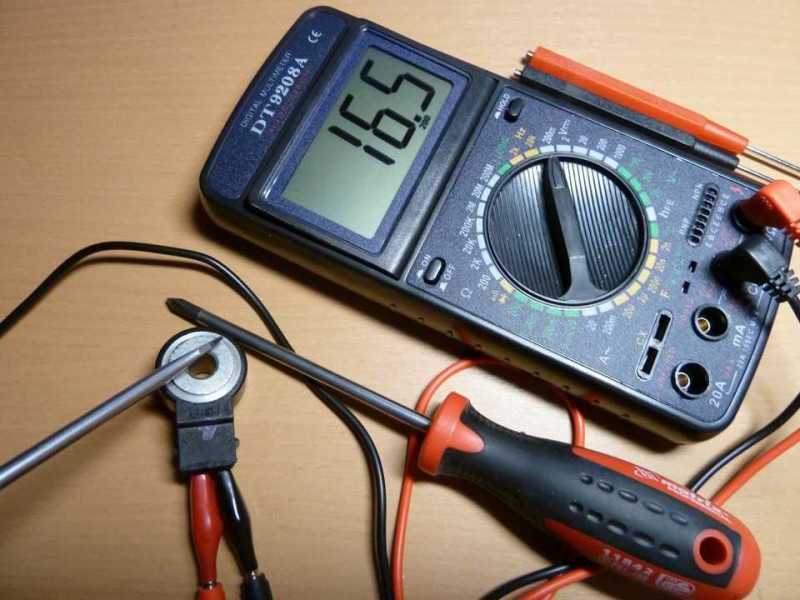

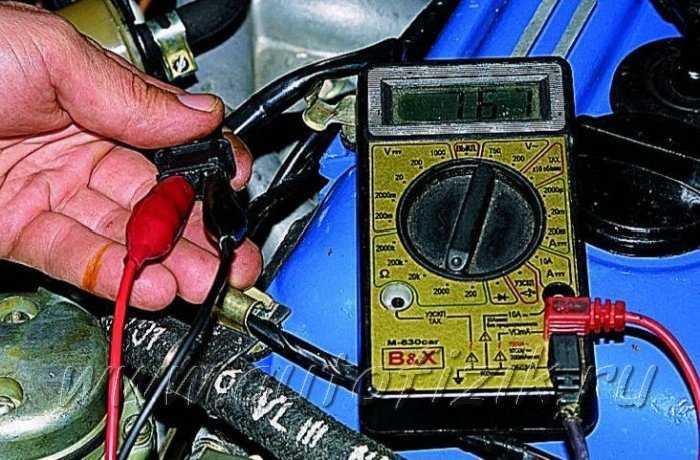

Проверка прибора вибрации мультиметром (Электрическим тестером). Измерять можно как на моторе, так и на снятом приборе:

Включите тестер в режим измерения постоянного напряжения DC в диапазоне 200 мВ или меньше. После этого подсоедините щупы к выводам прибора. Просуньте металлический стержень в отверстие измерителя и выполните этим стержнем усилие на излом (но без фанатизма, чтобы не сломать корпус прибора), или положите датчик на металлическую пластину и постучите по ней металлическим предметом. Без воздействия на измеритель напряжение будет равно 0, а при воздействии оно начнет расти. При прекращении воздействия напряжение должно вернуться назад к нулю. Если напряжение не возвращается назад к нулю то преобразователь не исправен. Если преобразователь установлен на машине то тогда снимите клеммную колодку и подсоедините щупы электрического тестера к его выводам

Осторожно, без фанатизма постучите по корпусу цилиндров металлическим предметом, изображая тем самым детонацию движка. При этом напряжение преобразователя вибрации должно меняться с нуля и до примерно 20 мВ

После прекращения стуков по мотору напряжение преобразователя вибрации должно возвращаться к нулю.

Измерение электрическим тестером (Мультиметром) сопротивления прибора:

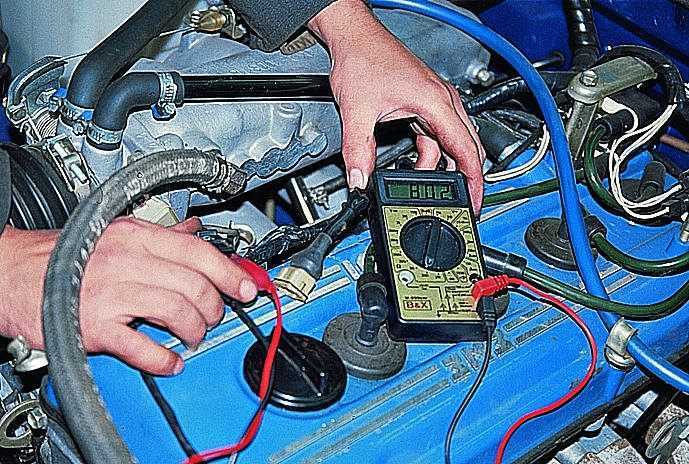

Измерение аналогично описанному выше (измерение напряжения датчика детонации). Измерение можно проводить на установленным измерителе детонации на движке и на снятом с него. Установите тестер в режим измерения сопротивления в диапазон до 1000 Ом (1 кОм). При воздействии на прибор вибрации сопротивление должно расти. При прекращении воздействия должно возвращаться к начальному сопротивлению, приблизительно 400-500ом. Если сопротивление не возвращается то прибор неисправен. Если сопротивление не растет то измеритель вибрации так же не исправен.
