Газ 3110 разборка и сборка коробки передач

Наиболее частые признаки и способы устранения неисправностей

Volkswagen Passat Das graue Auto Бортжурнал Замена тросика переключения передач

Несмотря на конструктивную простоту узла, ремонт КПП Газели своими руками подразумевает серьёзную работу. Без надлежащих знаний и навыков лучше агрегат не трогать, чтобы не сделать хуже. Для замены повреждённых деталей, коробку нужно демонтировать и разбирать.

Появился шум в коробке

Чаще всего признаком неисправности механики становится глухой гул или хруст, свидетельствующий о слабой фиксации или разрушении подшипников. Также возможен неприятный треск, указывающий на повреждение колец синхронизаторов. Нередко коробка воет, причём совершенно по-разному. Сила звука и характер зависят от скорости движения, конкретной передачи, длительности вождения.

Примечательно, что характерный шум не всегда говорит о неисправностях КПП. Тем более если недавно была проведена замена элементов коробки. В этом случае вой будет лишь признаком того, что детали ещё не притёрлись. Зачастую хруст коробки путают с неисправностями сцепления или других связанных агрегатов. Да и любой опытный водитель «Газели» подтвердит, что пока не разберешь коробку, конкретную причину шума можно определить только с вероятностью 50 процентов. А вот грамотная переборка поможет сразу найти проблемное место. Перед этим, конечно же, надо проверить уровень масла. Если в порядке, нужно КПП разбирать. В процессе дефектовки может оказаться всё, что угодно. Например, возможно несоответствие по маркировке подшипников, отсутствие шайб или неправильный их размер.

Трудности при включении передач

Если переключать скорости стало трудно, это указывает на одну из проблем:

износились синхронизаторы или шестерни определённой передачи;
повреждён рычаг или другие механизмы переключения — чаще вилки;
проблема со сцеплением — полностью не включается, ослаб приводной трос педали, повреждён ведомый диск.

Бывает и так, что трудно переключать скорость на прогретом моторе, а на холодную всё идёт, как по маслу. Дело здесь в том, что вначале между упорным кольцом синхронизатора и шестернёй слой смазки густой. После повышения температуры масло разжижается, кольцо с шестернёй притираются почти насухо, муфта упирается в зубчики кольца. Поможет либо качественное сцепление — типа HOLA, либо другой состав MTF.

Не включаются скорости

В этом случае надо срочно проверить уровень жидкости в бачке сцепления. Возможно, что произошла утечка через повреждённый ГЦС или РЦС. Не исключено, что в систему попал воздух, тогда можно обойтись малой кровью, выгнав его через штуцер.

Если жидкость в порядке, то проблема уже с коробкой, точнее, с механизмом переключения. Чаще происходит поломка вилки — её гнёт или пробивает штоком, и тогда бывает невозможно включить определённую передачу. Не редкость — стачивание прилива-ограничителя на синхронизаторе.

Ремонт КПП автомобиля ГАЗ 3302, ГАЗ 2705

Коробка переключения передач – это составляющая трансмиссии. Она изменяет передаточное число и крутящий момент, передаваемый от двигателя на приводные колеса автомобиля. Коробка переключения передач имеет весьма внушительный ресурс работы и способна безотказно функционировать в течение всего срока эксплуатации автомобиля. Но для этого необходимо своевременное и качественное обслуживание КПП.

Сегодня мы будем разбирать коробку передач автомобиля Газель. Сольем масло. Для этого понадобится шестигранник на 12 мм. Если на пробке обнаружена стружка – значит, в коробке передач есть износ.

Производитель рекомендует заливать 1,2 л. масла в коробку передач, но мы рекомендуем лить минимум 1,5 л., для избежания «масляного голодания» на пятой передаче, во время перегруза.

Разбираем коробку передач. Для удобства зажмем её в тисках хвостовиком вниз, под углом.

Откручиваем головкой на 12 мм все болты, начиная с переднего фланца и первичного вала, затем крышку рычага КПП. Болты соединения корпуса коробки удобнее откручивать головкой с «карданчиком».

Головкой на 13 откручиваем болты крепления шестерни задней передачи.

Снимаем фланец первичного вала и счищаем остатки прокладки с герметиком на корпусе.

Далее необходимо снять стопорное кольцо, иначе не удастся располовинить коробку.

Снимаем верхнюю половинку корпуса.

Отворачиваем вилки. Пассатижами вынимаем шток включение передач.

Будьте осторожны, могут выпасть подшипники. Первым снимаются крайние штоки, затем центральный. На нём есть дополнительный шток фиксации.

При износе штока замене подлежит только рабочая часть. Целиком менять шток нецелесообразно.

Снимаем вилки и смотрим износ «сухариков» — если хорошие, оставляем.

Следующую операцию необходимо проводить с помощником. Узкогубцами отжимаем стопор и держим, поднимая блок шестеренок до момента, выхода из сцепления.

Вынимаем блок шестерён и начинаем осмотр, если на шестернях обнаружены сколы их необходимо заменить.

При разборе «коробки» рекомендуем заменить сальники первичного вала и сальники хвостовика.

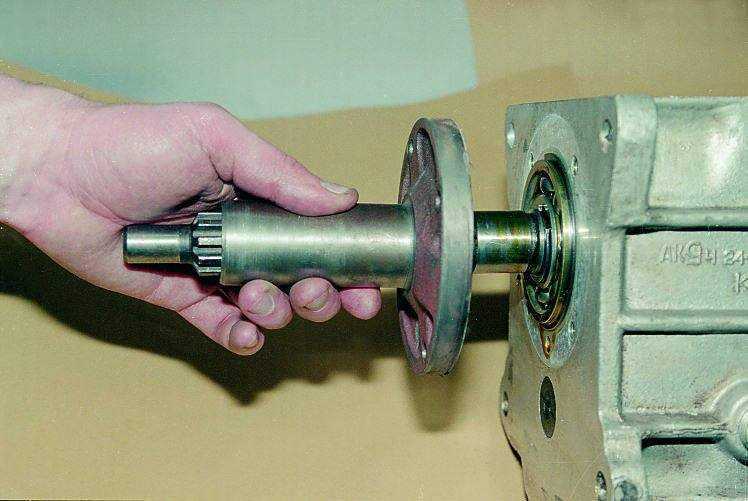

Снимаем первичный вал. Внутри вала находится 14 роликов, которые крутятся на валу. Для замены подшипника необходимо снять стопорное кольцо.

Так как подшипник посажен на вал, его оттуда необходимо выбить. Все остальные передачи разбираются по аналогии. Снимается стопорное кольцо, извлекаются шестерни, проводится осмотр на сколы.

После окончанию ремонта сборка осуществляется в обратном порядке.

Как снять и поставить коробку передач автомобиля Газель

КПП снимаем при частичном или полном ремонте, также при замене механизма сцепления и других работ

Работаем на смотровой канаве вдвоем

Будьте осторожны, коробка весит около 32 кг!

Отсоединяем от коробки передач карданную передачу (см. Осмотр и снятие карданного вала автомобиля Газель ).

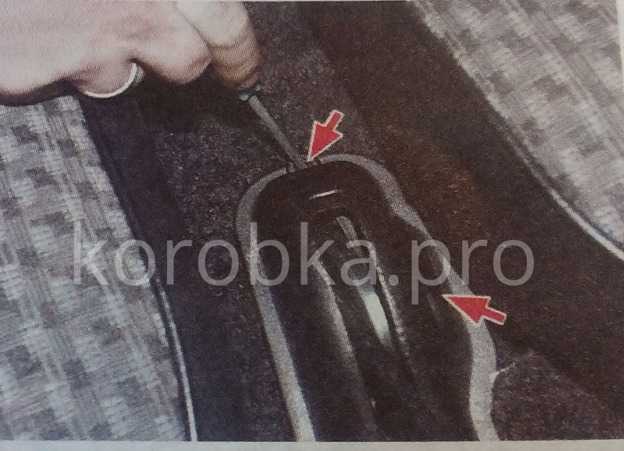

Из кабины, поддев шлицевой отверткой, поднимаем гофрированный чехол рычага переключения передач

Отверткой или бородком поддеваем запорную втулку.

Снимаем верхнюю часть рычага вместе с чехлом.

Разжимаем двумя отвертками секторы распорной втулки, и снимаем втулку

Снимаем резиновую подушку

Снимаем запорную втулку

Для удобства последующей сборки устанавливаем детали верхнего рычага в его внутреннюю полость в последовательности обратной снятию и фиксируем их запорной втулкой.

Отверткой отворачиваем шесть саморезов

Снимаем уплотнитель пола.

Снимаем защитный чехол.

Рукой или пассатижами отворачиваем колпак

Снизу автомобиля отсоединяем от коробки передач трос привода спидометра и провода выключателя света заднего хода.

Снимаем кронштейн вместе с резиновыми шайбами.

Устанавливаем упор под силовой агрегат или вкладываем брусок между головкой блока и щитом моторного отсека

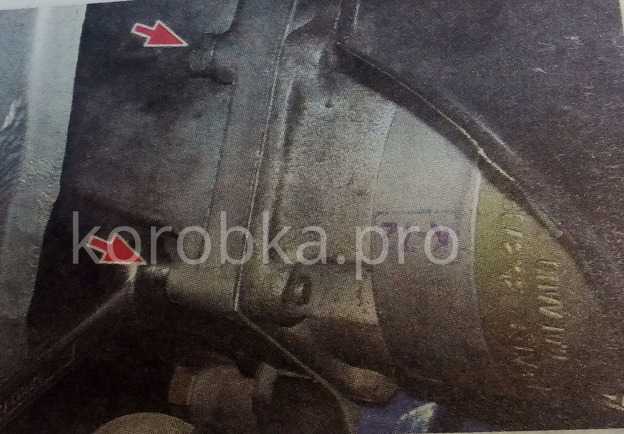

Отворачиваем две гайки крепления коробки передач к поперечине и снимаем поперечину.

Осторожно покачивая и смещая коробку назад, снимаем ее. Устанавливаем коробку передач в обратной последовательности, смазав шлицы первичного вала смазкой ШРУС-4

Устанавливаем коробку передач в обратной последовательности, смазав шлицы первичного вала смазкой ШРУС-4.

Коробка передач Газели – это неотъемлемый элемент автомобиля, поломка которого может привести к серьезным сбоям в его работе. При первых признаках неисправности сразу же поспешите осуществить ремонт – ведь от этого будет зависеть Ваша безопасность.

Коробка передач представляет собой сложный механизм, однако бояться трудностей самостоятельной замены не следует. Достаточно воспользоваться пошаговой инструкцией и подготовить все необходимые инструменты.

1. Монтаж удобнее осуществлять на смотровой яме. Загоните туда автомобиль, а затем приступайте к снятию коробки.

2. Чтобы снять коробку передач, следует слить масло и произвести снятие кардана автомобиля: используя надфиль, отметьте расположение шарнира и удлинителя КПП и фланцев кардана и заднего моста.

3. Воспользовавшись ключами «на 12» и «на 13», снимите крепление промежуточной опоры.

4. Ключами «на 14» и «на 17» снимите крепеж кардана к фланцу ведущей шестеренки.

Извлеките хвостовик из КПП, осторожно сдвигая его. Освободившееся отверстие заполните ветошью

6. Достаньте рычаг: снимите чехол, а также верх элемента.

7. Разожмите распорную втулку, снимите резиновую подушку и запорную втулку.

8. Снимите уплотнитель пола и чехол. Выверните колпак и рычаг Газели.

9. Далее необходимо отключить спидометр

Снимите коробку передач автомобиля, осторожно отворачивая крепеж приемных труб и кронштейна

10. Для защиты головки блока используется деревянный брусок. Снимите поперечину крепежа коробки.

11. Собирая коробку передач, производите вышеописанные действия в обратном порядке. Валы лучше всего установить одновременно и сразу. Свяжите их при помощи шпагата.

12. Перед тем, как приступить к сборке КПП, осмотрите картер на предмет трещин или сбоев. Все детали следует вымыть в керосине и осмотреть прочие элементы, использованные в замене. Если есть следы коррозии, устраните их.

13. Вышедшие из строя элементы КПП замените. Смажьте их перед сборкой маслом.

14. После того, как КПП установлена, влейте масло в картер Газели.

Итак, замена коробки передач – сложный и многоэтапный процесс. Однако при должном соблюдении инструкции и внимательности у Вас не возникнет никаких трудностей. Необходимые навыки придут с опытом. Наши специалисты готовы оказать Вам всю необходимую помощь, предоставив инструменты и необходимые элементы.

Но что делать, если у этого самого инструмента — Газели, начались проблемы с КПП? Нужно разобраться.

Схема сборки кпп газель 5 ступка

Работать удобнее вдвоем

Заворачиваем на место заливную и сливную пробки.

Снимаем опору силового агрегата.

Снимаем выключатель света заднего хода.

Снимаем привод спидометра.

Снимаем муфту с подшипником и поролоновые кольца передней крышки.

Ключом «на 12» отворачиваем три болта крепления крышки подшипника (болты установлены на герметике).

Снимаем крышку с прокладкой.

При последующей ее установке обратите внимание на совпадение масляного дренажного канала в крышке и отверстия в картере. Поддев отверткой, вынимаем из крышки манжету первичного вала (при разборке коробки передач заменяем все манжеты независимо от их состояния). Поддев отверткой, вынимаем из крышки манжету первичного вала (при разборке коробки передач заменяем все манжеты независимо от их состояния)

Поддев отверткой, вынимаем из крышки манжету первичного вала (при разборке коробки передач заменяем все манжеты независимо от их состояния).

Оправкой или подходящей по диаметру головкой запрессовываем новую манжету.

Ключом «на 13» отворачиваем и вынимаем болт крепления втулки оси шестерни заднего хода к переднему картеру

Тонкой отверткой поддеваем и снимаем стопорное кольцо подшипника первичного вала

Ключом «на 12» отворачиваем и снимаем сапун.

Ключом «на 12» отворачиваем десять болтов, соединяющих передний и задний картеры (два болта, проходящие через установочные втулки, длиннее остальных).

Осторожно постукивая молотком через латунную оправку, расстыковываем передний и задний картеры

При этом нельзя наносить удары по торцу первичного вала, так как будут повреждены синхронизаторы.

Разъединяем картеры коробки передач

Осторожно, стараясь не повредить, снимаем уплотнительную прокладку

Вынимаем из расточки под подшипник промежуточного вала в переднем картере регулировочные прокладки (их может и не быть).

В этом случае осевой зазор в подшипниках устанавливается только межкартерной уплотнительной прокладкой.

Проворачивая первичный вал, включаем передачу заднего хода (продвигаем вперед шток V передачи и заднего хода).

Ключом «на 10» отворачиваем болты крепления трех вилок переключения передач.

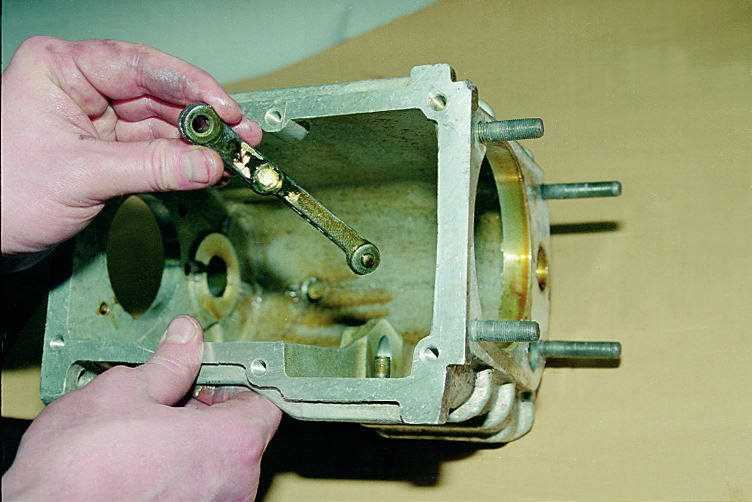

Ключом «на 12» отворачиваем четыре болта крепления корпуса рычага переключения передач.

Снимаем корпус рычага с прокладкой.

Ключом «на 12» отворачиваем болты крепления пластины фиксаторов штоков.

Снимаем пластину с прокладкой.

Вынимаем три пружины и три шарика фиксаторов включения передач (их можно вынуть намагниченной отверткой или перевернув коробку).

Вынимаем шток I–II передачи (чтобы не перепутать при сборке, сразу надеваем на шток вилку и крепим ее болтом).

Вынимаем шток V передачи и передачи заднего хода, надев на него соответствующую вилку.

Вынимаем шток III–IV передач. Из штока извлекаем штифт блокиратора.

Чтобы не выпали плунжеры блокиратора, вставляем в отверстия штоков трубочки, свернутые из плотной бумаги.

Ключом «на 13» отворачиваем болт крепления оси шестерни заднего хода к заднему картеру.

Щипцами раздвигаем усики стопорного кольца заднего подшипника вторичного вала и, постукивая медным молотком по заднему торцу вторичного вала,…

…вынимаем комплект валов вместе с осью и шестерней заднего хода

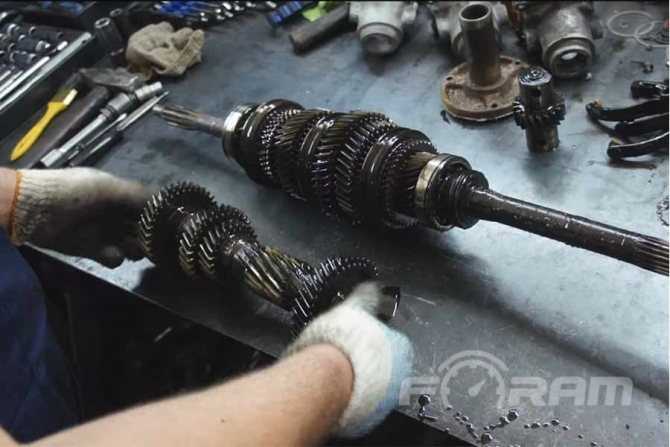

Разъединяем первичный и вторичные валы.

Снимаем синхронизатор IV передачи и вынимаем 14 роликов передней опоры вторичного вала.

Шестерни, синхронизаторы и другие детали, расположенные на первичном и вторичном валах, похожи друг на друга, поэтому для облегчения последующей сборки следует аккуратно раскладывать их в порядке снятия.

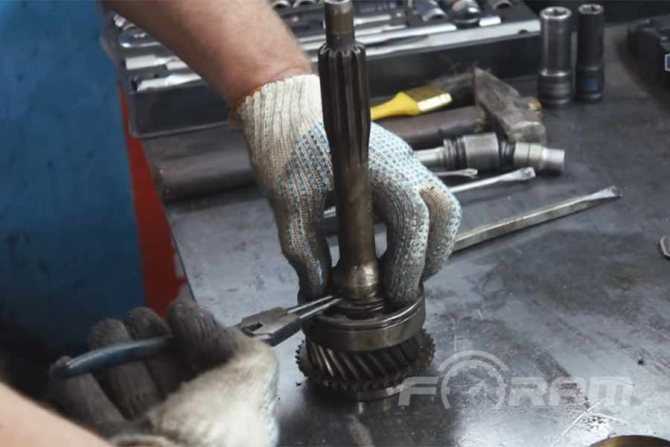

Двумя тонкими отвертками или специальными щипцами разжимаем и снимаем с первичного вала стопорное и пружинное кольца.

Бородком (двумя монтажными лопатками или специальным съемником) спрессовываем подшипник первичного вала

Аналогично снимаем оба подшипника промежуточного вала
