Как регулировать натяжение или заменить ремень привода ТНВД 514.1111001-10, BOSCH 0 460 414 217 двигателя ЗМЗ-5143.10 Евро-3 на УАЗ Хантер УАЗ-315148, необходимые приспособления.

Регулировку натяжения ремня привода ТНВД двигателя ЗМЗ-5143.10 Евро-3 на УАЗ Хантер УАЗ-315148 надо производить через каждые 10 000 километров пробега или 12 месяцев эксплуатации. В зависимости от того, что наступит ранее.

Замену ремня привода ТНВД двигателя ЗМЗ-5143.10 Евро-3 на УАЗ Хантер УАЗ-315148 надо производить через 40 000 километров пробега или 48 месяцев эксплуатации. В зависимости от того, что наступит ранее.

Снять кожухи ремня привода ТНВД. Вынуть заглушку отверстия под установочный штифт в блоке цилиндров и снять крышку маслоналивного патрубка крышки клапанов. Вставить в отверстие под установочный штифт блока цилиндров штифт ЗМ 7820-4582 до упора в маховик.

Форма и размеры установочного штифта коленчатого вала ЗМ 7820-4582.

Установить коленчатый вал в положение, соответствующее нахождению поршня первого цилиндра в ВМТ такта сжатия. Зафиксировать положение коленчатого вала штифтом. Для этого медленно вращая коленчатый вал по часовой стрелке (зажигание должно быть выключено), совместить штифт ЗМ 7820-4582 с отверстием маховика.

Визуально через маслоналивной патрубок крышки клапанов убедиться, что через отверстие в передней крышке распределительного вала видно отверстие (часть отверстия) в первой шейке распределительного вала. Это свидетельствует, что поршень первого цилиндра находится в верхней мертвой точке такта сжатия.

В противном случае вынуть установочный штифт ЗМ 7820-4582 коленчатого вала из отверстия маховика. Повернуть коленчатый вал на 1 оборот и снова зафиксировать положение коленчатого вала с помощью штифта. Это будет соответствовать положению поршня первого цилиндра в ВМТ такта сжатия.

Ослабить гайку крепления натяжного эксцентрикового ролика зубчатого ремня. При необходимости замены ремня — снять ремень. Ослабить крепление ТНВД к задней опоре и болты крепления ТНВД к передней опоре.

Зафиксировать шкив ТНВД с помощью штифта-центратора ТНВД ЗМ 6999-4119, как показано на рисунке ниже. При необходимости совместив отверстие в корпусе ТНВД с пазом ступицы шкива ТНВД.

Фиксация шкива ТНВД штифтом-центратором ЗМ 6999-4119.

Проверить подвижность коромысла с успокоительными роликами на оси. При необходимости нанести на ось смазку ЦИАТИМ-221 (ГОСТ 9433-80) или ВНИИ НП-279 (ГОСТ 14296-78).

При замене ремня привода ТНВД 514.1111001-10, BOSCH 0 460 414 217 — установить новый зубчатый ремень привода ТНВД зубьями во впадины шкива-демпфера коленчатого вала и шкива ТНВД. Следить, чтобы слабина ведущей ветви ремня была минимальной. И могла быть выбрана при незначительном повороте корпуса ТНВД со шкивом против часовой стрелки. А ступица ТНВД надежно заштифтована с отверстием в корпусе ТНВД. Поворотом ТНВД рукой выбрать слабину ремня. Для замены использовать зубчатый ремень 2112-1106040 или 2112-1106040-02.

Произвести натяжение ремня. Повернув натяжной ролик специальным приспособлением моментом 39,2 Нм (4,0 кгсм). Затянуть гайку крепления ролика. Покачивая корпус ТНВД, добиться, чтобы фиксирующий штифт свободно выходил из отверстия в корпусе ТНВД. Затем подтянуть болты крепления ТНВД к передней опоре.

Вынуть штифты. Повернуть коленчатый вал на два оборота по часовой стрелке (720 градусов). Снова зафиксировать коленчатый вал штифтом. Проверить совпадение паза ступицы ТНВД с отверстием в корпусе ТНВД. Штифт должен входить свободно. В случае несовпадения, а также если штифт входит с усилием – ослабить болты крепления ТНВД и повторить операции.

Извлечь установочные штифты из ступицы шкива ТНВД и из отверстия блока цилиндров. Затянуть крепление ТНВД к задней опоре. Установить кожухи ремня привода ТНВД и заглушку отверстия блока цилиндров под установочный штифт коленчатого вала. Все операции надо проводить с установленным коромыслом с успокоительными роликами ремня привода ТНВД.

В процессе эксплуатации автомобиля УАЗ Хантер УАЗ-315148 с двигателем ЗМЗ-5143.10 Евро-3 необходимо периодически проверять состояние и регулировать натяжение ремней привода водяного насоса и генератора, вентилятора и насоса ГУР.

Инструкция по замене приводного ремня

Замена приводного ремня генератора не доставляет проблем большинству автолюбителей. После снятия изношенного ремешка рекомендуется осмотреть характер износа. Если на нем имеются повреждения кромок и контактной части, то это может указывать на несоосность шкивов. В этом случае требуется найти поврежденный элемент и заменить его. Установка нового ремня на поврежденный шкив бессмысленна, поскольку резина будет быстро изношена об острые кромки. При замене ремешка требуется придерживаться рекомендованной производителем транспортно средства последовательности шагов.

В ходе замены ремня привода генератора может требоваться установка нового натяжного ролика и связанных с ним крепежей. Информацию о списке деталей, подлежащих замене, можно получить в инструкции по ремонту и эксплуатации автомобиля.

Что понадобится для замены?

Перед тем как поменять ремень генератора, потребуется подготовить набор инструментов и материалов (приведен максимальный перечень):

• гаечные ключи и головки;
• новый ремень и натяжной ролик;
• стержень для фиксации ролика;
• монтажная лопатка для снятия ремня;
• нож;
• защитные перчатки;
• лист бумаги и карандаш для рисования схемы установки.

Новый неоригинальный приводной ремень может иметь большую на несколько миллиметров длину, чем штатное изделие. Разница в длине будет компенсирована натяжным устройством.

Схема

Установка ремня на двигателях с двумя или тремя шкивами сложности не представляет. Ситуация меняется, когда ремень устанавливается на мотор, оснащенный большим количеством шкивов. В этом случае рекомендуется нарисовать схему монтажа изделия. Подобное мероприятие позволит ускорить процесс установки и избежать ошибок.

Пример прокладки ремня на Шевроле Кобальт

Обозначения схемы:

• 1 — шкив коленчатого вала;
• 2 — шкив генератора;
• 3 — направляющий ролик;
• 4 — муфта компрессора кондиционера;
• 5 — шкив помпы и дополнительный шкив привода насоса усилителя;
• 6 — ремень;
• 7 — натяжной ролик.

Алгоритм действий

Процедура имеет отличия в зависимости от конструкции двигателя и количества навесного оборудования. Ниже приведены пошаговые инструкции замены ремней на распространенных автомобилях. На других транспортных средствах операция происходит по аналогичной технологии.

На автомобиле ВАЗ Гранта

Заменять ремень на автомобиле ВАЗ Гранта без натяжителя можно по алгоритму:

1. Обрезать старый ремешок при помощи ножа.
2. Повернуть на 3-4 оборота болт крепления генератора снизу.
3. Отвернуть верхний крепежный болт полностью и вынуть его из отверстия.
4. Поджать генератор вперед до заведения крепежного уха за кронштейн.
5. Зафиксировать механизм проволокой или иным способом.
6. Надеть ремень на шкив генератора и верхнюю часть шкива коленчатого вала. Некоторые автовладельцы применяют дополнительное приспособление, удерживающее ремешок на устройстве в процессе надевания.
7. Провернуть вал двигателя гаечным ключом для полноценного одевания ремня.
8. Зафиксировать генератор на штатном месте. Проверить работу узлов при полной загрузке генератора и различной частоте вращения коленчатого вала.

На Киа Сид

Поменять ремень генератора можно следующим образом:

1. Отвернуть фиксирующий болт, расположенный на верхней части генератора.
2. Поднять фиксатор вверх, выведя болт из направляющего паза.
3. Повернуть устройство относительно нижнего болта. Если крепление «прикипело», то генератор поворачивается легкими ударами молотком, наносимыми через деревянный брусок.
4. Снять изношенный ремень и прижимной ролик.
5. После этого необходимо смонтировать новый ролик и только затем можно надевать ремень.
6. Натянуть ремешок в соответствии с рекомендациями инструкции по эксплуатации. Проверить работу узла, при появлении свиста немного увеличить натяг.

На Фольксваген Поло Седан

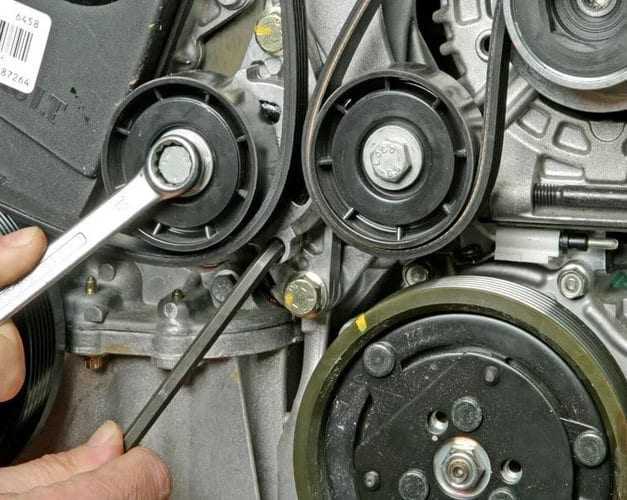

Пример замены ремня на двигателе Фольксваген Поло Седан, оснащенном автоматическим натяжителем:

1. Ослабить натяжку ремня при помощи отпускания болта фиксации натяжного ролика. Размер гайки 16 мм.
2. Провернуть крепежный кронштейн ролика против часовой стрелки. Поворот проходит с усилием, поскольку сжимается натяжная пружина.
3. Аккуратно снять ремень со шкивов коленчатого вала и приводных агрегатов.
4. Демонтировать ролик головкой на 16 мм, вставленной в углубление под генератором. Если натяжной ролик не меняется, то он фиксируется в положении отжима при помощи металлического стержня, вставленного в отверстие корпуса.
5. Одеть ремень на шкивы, затем аккуратно отпустить натяжной ролик. Натяжитель автоматически регулирует уровень натяга изделия.

УАЗ Патриот — замена ремня генератора и водяного насоса

Система охлаждения автомобиля не позволяет перегреваться основным его механизмам

Особое внимание уделено двигателю. Охлаждение происходит за счёт использование особой жидкости, которая вбирает в себя всю температуру

Она не должна стоять на месте, принцип её действия заключается в постоянном движении. И для того, чтобы привести её в движение, нужен насос.

В УАЗе он называется – водяной насос. Сам по себе он тоже не может качать, поэтому ему нужна определённая подпитка. А подпитывается он от генератора. Происходит это путём передачи крутящего момента от шкива генератора, шкиву насоса. Если авто часто подвергается серьёзным нагрузкам, то ремень работает чаще, и из-за этого быстро изнашивается. При обнаружении каких-либо потёртостей, надрезов и прочего, должен произойти процесс, именуемый, как замена ремня генератора и водяного насоса УАЗ Патриот своими руками.

Пошаговая замена

1. Со шкива коленчатого вала нужно снять ремень привода насоса гидроусилителя руля и шкива вентилятора. 2. Затем нужно ослабить на несколько оборотов болт крепления натяжного ролика. 3. Ослабляя, вытаскивайте ремень.

4. Устанавливайте новый ремень. 5. Натягивайте его, путём регулирования болта натяжного ролика. Прогиб должен составлять около 15 миллиметров. Натяжение так же можно регулировать с помощью ветви ремня.

Замена ремня генератора на УАЗ Патриот — видео

Замена ремня окончена. Заведите двигатель Вашего автомобиля и проверьте, чтобы ремень крутился без лишнего трения о шкив, и без соскоков. Помните, что лучше лишний раз заменить ремень, ведущий к водяному насосу, чем ждать поломки двигателя из-за перегрева. Напомним, что в предыдущей статье мы рассказывали как отремонтировать тормозную систему uaz patriot своими руками.

Замена ремня генератора Чери Амулет своими руками — фото Привод генератора на Чери Амулет соединён ремнем с компрессором кондиционера. Иногда этот ремень изнашивается, иногда рвётся. И его замена требуется в обоих случаях. Так как это очень маленькая запчасть, если Вы часто пользуетесь кондиционеров в своём авто, то Вы просто обязаны возить с собой запасной ремень, ведь надрыв может случиться в любое время, в любом месте, и избежать этого невозможно. Можно лишь вовремя отреагировать.

Замена ремня ГРМ на Форд Мондео 2 — фото Ремень газораспределительного механизма – импровизированная зубчатая цепь из металла или резины, которая синхронизирует вращение распределительного и коленчатого валов. Но это не единственная его задача. Он ещё и движет водяной помпой, которая позволяет охлаждающей жидкости перемещаться по системе охлаждения. Натягивается ремень с помощью натяжного ролика, замена которого производится одновременно с заменой ремня.

Ford Fusion — замена ремня генератора своими руками Как минимум раз в шесть лет необходимо заменять ремень генератора. Так гласит инструкция. Но если на нём имеются видимые повреждения, то замена требуется немедленно. Эта небольшая деталь очень важна для правильной работы автомобиля, ведь именно благодаря нему от коленчатого вала передаётся крутящий момент на вал генератора.

Ремень генератора ВАЗ 1111 (Ока) — инструкция по замене Ремень привода генератора – важная деталь в механизме подачи электричества. Если он не исправен, порван, или вовсе слетел, то все приводы, зависящие от электроэнергии станут неработоспособными. Основной проблемой, которая может возникнуть, при таком исходе – выход из строя аккумуляторной батареи. Поэтому, каждый владелец Оки обязан возить у себя в бардачке запасной ремень привода генератора. Деталь небольшая, поэтому лучше заранее перестраховаться, тем более, что замена ремня привода генератора . пїЅпїЅпїЅпїЅпїЅпїЅ пїЅпїЅпїЅпїЅпїЅпїЅпїЅпїЅпїЅ

Замена ремня генератора ВАЗ 2121 своими руками Из-за того, что люди в нашей стране плохо воспитаны, ещё маленькими детьми мы могли видеть такую деталь, как ремень генератора. Он относиться к категории частозаменяемых деталей, поэтому водители могли остановиться на дороге в любом удобном месте, заменить его, выбросить и поехать дальше. К тому же, замена ремня занимала около 10-15 минут. Так как двигатели на всех Нивах идентичны, замена ремня генератора Нивы 2121 является пособием и для других ВАЗовских моделей.

Сход развал ВАЗ 2107 своими рукамиКак подтянуть рулевую рейку на АвеоКатегория ремонт автомобилей — это самый большой раздел на нашем сайте, здесь собран широкий ассортимент инструкций по ремонту и эксплуатации авто.

Как перетянуть руль самомуПодключаем биксенон (фото и видео)

Автомобиль за 150 тысяч рублейКак завести машину без ключа

Данный раздел, а именно советы автомобилистам, наполнен сверх-полезным материалом. Советуем взглянуть!

Когда и как нужно менять приводной ремень

Приводной ремень необходимо менять согласно регламенту, указанным заводом-изготовителем, либо при наличии вышеуказанных факторов износа ремня. Минимальный ресурс ремней – 50000 км, износ при меньшем пробеге говорит о люфте одного из приводных шкивов или о плохом качестве ремня.

В зависимости от модификации двигателя и конструкции привода вспомогательных агрегатов, поменять ремень самостоятельно. Разница состоит в типе натяжения:

• натяжка болтом
• натяжка роликом.

Также, агрегаты могут приводиться в движение одним ремнем, либо индивидуально, например: автомобиль Hyundai Tucson 2.0 оснащается кондиционером и насосом гидроусилителя, на каждый из которых приходится по индивидуальному ремню. В движение ремень насоса ГУР приводится от шкива генератора, и кондиционера от коленвала. Натяжение ремня кондиционера осуществляется роликом, а генератора и насоса ГУР – болтом.

Процесс замены приводных ремней на примере Hyundai Tucson:

• двигатель должен быть выключен, селектор КПП должен стоять в режиме “P” или на 5 передаче с включенным ручным тормозом;
• переднее правое колесо нужно снять для доступа к шкиву коленвала;
• для доступа к шкиву КВ необходимо снять пластиковый пыльник, защищающий ремни от попадания грязи;
• под капотом первым достается ремень насоса ГУР, для этого нужно ослабить крепление и подвести насос ближе к двигателю;
• ремень генератора снимается путем ослабления крепления, аналогично насосу ГУР;
• последним снимается ремень на компрессоре кондиционера, здесь натяжение производится роликом, который крепится болтом сбоку, и в зависимости от силы затяжки болта регулируется натяжение ремня; достаточно слегка открутить болт и ремень ослабнет;
• установка новых ремней производится в обратной последовательности, пыльник поставить обратно в последнюю очередь после проверки работы ремней.

Особое внимание уделите качеству изделий, старайтесь приобретать оригинальные запчасти, во избежание риска преждевременного износа

Ремень генератора: когда менять и почему

Прежде всего, перед заменой ремня генератора нужно точно определить, что указанный элемент нуждается в замене.  Начнем с того, что по времени и пробегу лучше менять такой ремень каждые 5 лет или 80-100 тыс. пробега независимо от состояния ремня. Еще в процессе эксплуатации ремень нужно периодически проверять каждые 20-30 тыс. км.

На начальном этапе проверок следует обратить внимание на признаки износа ремня. Например, на необходимость внеплановой проверки укажет характерный свист во время работы ДВС, который локализуется в области привода навесных агрегатов

Если свистит только периодически и во влажную погоду, это не является поводом для сильного беспокойства.

Однако если указанный свист постоянный, это указывает на проблему. Как правило, изношенный ремень генератора свистит «на холодную» и «на горячую», под нагрузкой и без. Посторонний шум также появляется при растущей нагрузке на электрическую сеть автомобиля. В подобной ситуации свист указывает на то, что ремень генератора, как минимум, недостаточно натянут.

Чтобы проверить натяжение ремня, следует нажать большим пальцем на середину. Если ремень прогнется на 2-3 мм, это нормально. Если же прогибается на 5 мм и больше, сначала нужно попробовать его подтянуть при такой возможности.

Если подтянуть не удается, ошибочно полагать, что данная проблема не является серьезной, так как часто имеет место систематический недозаряд АКБ именно по причине растянутого и проскальзывающего ремня. В свою очередь, это происходит в результате плохой работы самого генератора в результате проблем с его приводом.  Рано или поздно аккумулятор будет сильно разряжен, что не позволит запустить ДВС.

Еще постоянный свист косвенно  указывает на то, что повышаются риски обрыва ремня. При этом на авто с ГУР это может быть даже опасно, если обрыв произойдет на ходу. Дело в том, что насос гидроусилителя перестанет работать и для поворота колес потребуется прилагать большое усилие на руле. На высоких скоростях водитель может просто не сориентироваться и не справиться с управлением.

Также замена нужна тогда, когда при визуальном осмотре видно, что ремень сильно просел и натянуть его уже не получается, видны явные признаки износа в виде трещин, расслоений и т.п. Еще ремень лучше заменить в том случае, когда на него попали технические жидкости или масла.

Помните, даже когда  элемент относительно новый, визуально целый и не имеет дефектов, попадание технических жидкостей может привести к быстрому разрушению резинотехнического изделия. В результате ремень может расслоиться, растянуться или порваться в самый неподходящий момент.

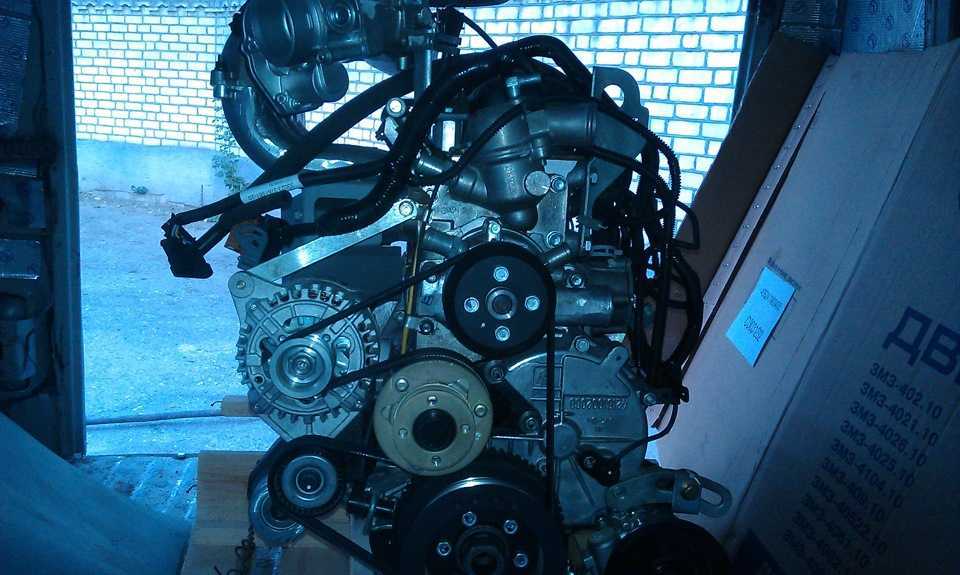

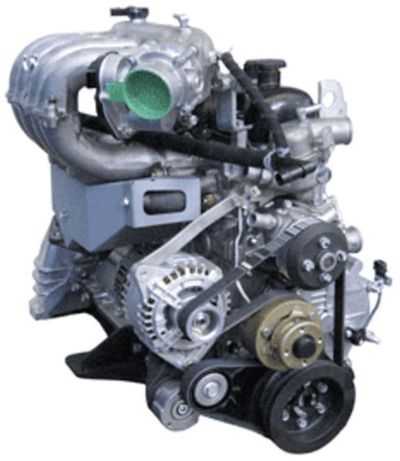

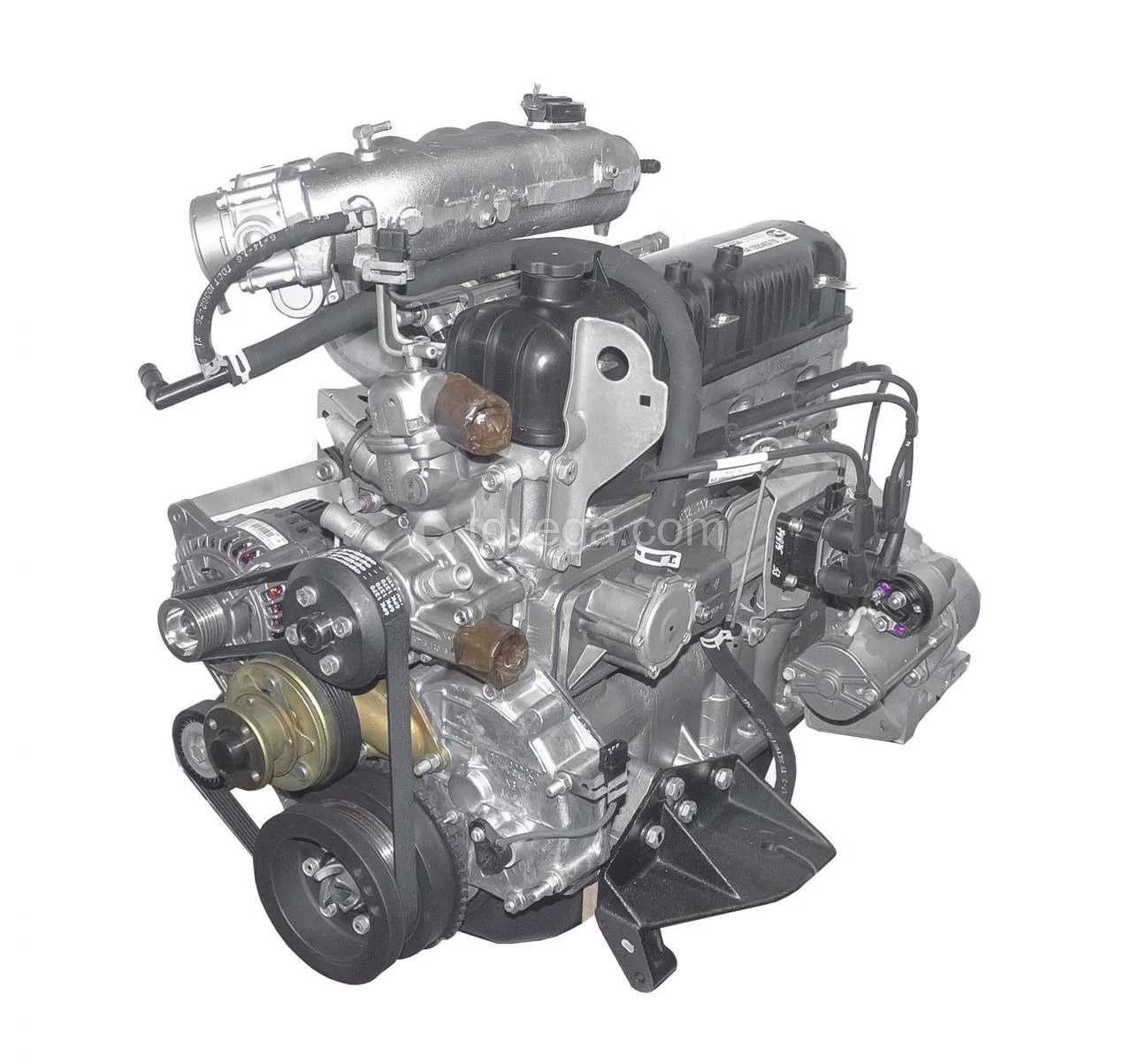

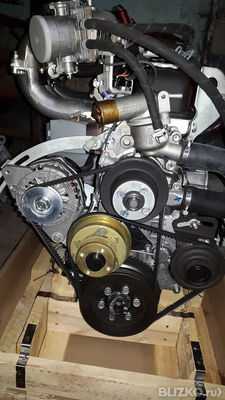

Установка УМЗ-4216 продолжение … — УАЗ 3962, 2.9 л., 1998 года на DRIVE2

Начну с того, чтобы было сделано ещё до начала установки мотора на авто.1. В головке не было отверстия под штуцер для ОЖ на печки. Сверлом на 19,5 сверлим отверстие и нарезаем резьбу 1/2′.

2. Прослерлил 2 новых отверстия под КПП, нарезал в них резьбу и 1 отверстие под шток вилки сцепления.Есть чертеж колокола с разметкой отверстий, но мне не хотелось отклучивать колокол, а наносить отверстия на вертикальную плоскость не удобно, поэтому я взял уазовский колокол, обратной стороной прикрутил его на верхние точки крепления, наметил нижние точки, путем вкручивания болтов болтов.

Под вилку отверстие сверлил по чертежу. Тут миллиметр туда-сюда не страшен.

Отверстия под КПП и шток вилки сцепления

3. Установил сливной кран с блока, т.к. на новом моторе стояла заглушка.

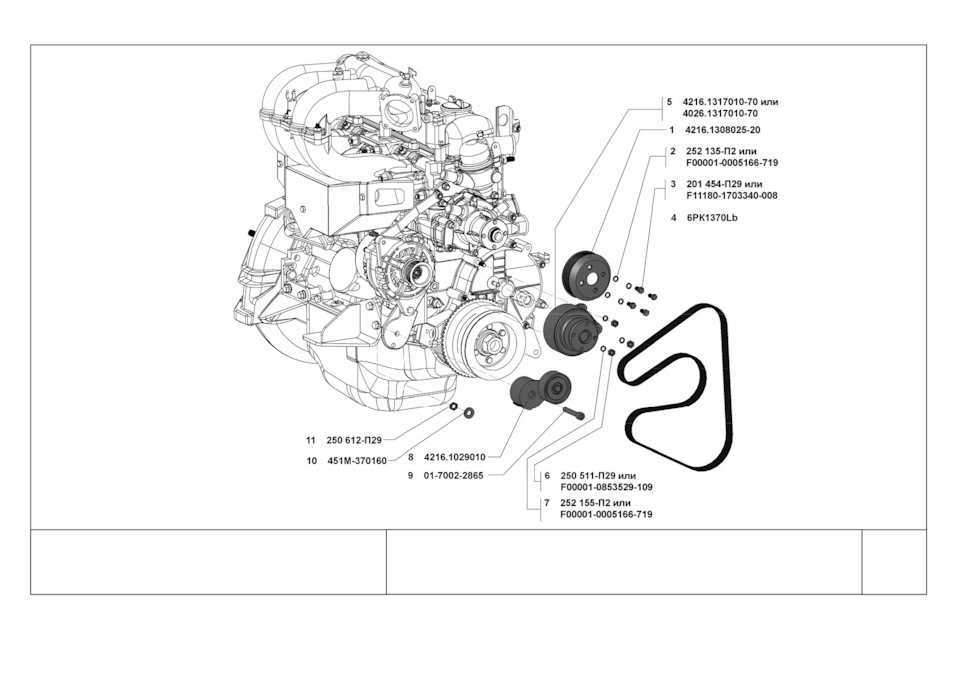

4. Выкинул муфту включения вентелятора, вытачили мне новую ось под ролик от 406 мотора. Вместо ремня длинною 1370 установил 1350. Конструктив поликлина на этом моторе мне не очень нравится, но решил оставить практически заводской вариант, выкладываю для сравнения фотку поликлина, что когда то делал я для своего мотора.

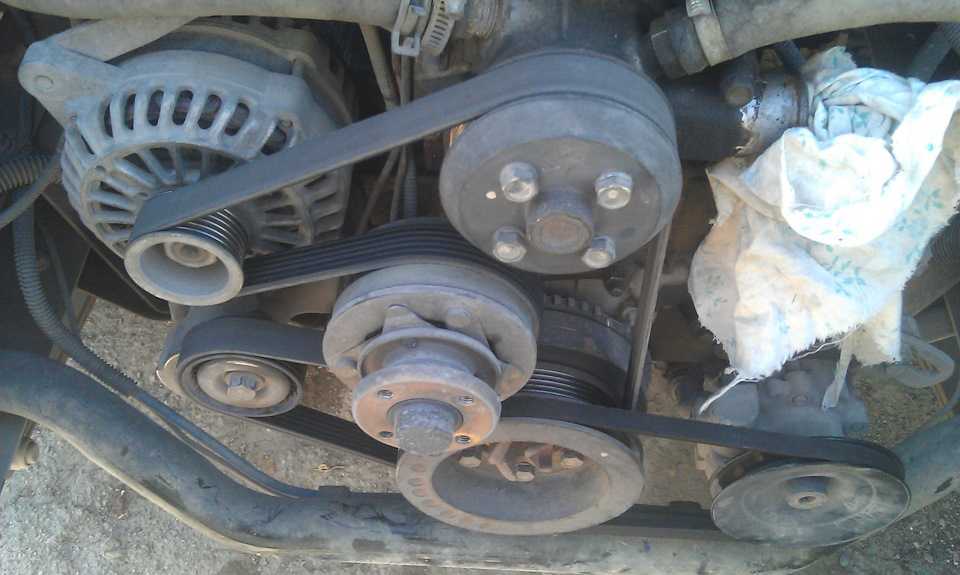

Поликлин моего старого мотора

Поликлин в процессе изготовления

5. Сделал проставку для выноса насаса ГУР. На новом моторе вначале идет поликлиновой шкив, зател клиновой. Ремень 1150 оказался коротким, подошел 1220.

6. Приверил 2 удлиненные гайки на клапанную крышку для крепления расширительного бочка ОЖ

7. Заменил корпус термостата на корпус от умз-4213.

Цена вопроса: 1 000 ₽ Пробег: 17040 км
