Неисправности тормозной системы газ-3110

Регулировка тормозов автомобиля ЗИС-150

Для эксплуатационной регулировки тормозов автомобиля ЗИС-150 нужно:

1. поднять колесо или ось автомобиля;
2. вращать червяк (квадрат) тормозного рычага вправо до легкого притормаживания колеса, затем, повертывая червяк обратно, установить зазор между накладкой колодки и тормозным барабаном 0,25—0,4 мм, зазор следует измерять щупом через окно в тормозном барабане в средней части накладки;
3. опробовать после регулировки всех колес действие тормозов на ходу или на испытательном станке.

После переклепки накладок, замены колодок или ремонта тормозного барабана производят полную регулировку тормозов эксцентричными опорными пальцами в такой последовательности:

1. регулируют колодки червяком тормозного рычага в порядке, указанном выше;
2. освобождают гайки опорных пальцев и поворотом их один к другому прижимают колодки до отказа к барабану и закрепляют гайки пальцев в этом положении;
3. червяком устанавливают нормальный зазор между накладками и барабаном и проверяют легкость вращения колеса.

Замена тросика ручника

Со временем этот тросик имеет свойство растягиваться. Стояночный тормоз перестает работать. В этом случае требуется просто заменить тросик. Для этого понадобится новый трос, смотровая яма или эстакада и ключи.

Далее:

• Потребуется 2 ключа «13» ими открутить контрольные гайки.
• Снять наконечники тросов с уравнителя.
• Снять чехол от грязи. Там есть гайка.
• Эту гайку раскрутить, чтобы освободиться от кронштейна.
• Через щель в кронштейне вывести трос.
• Трос прикрепляется к тормозному щиту болтами. Требуется их открутить. Также открепить наконечник тросика от разжимного рычага на колесе сзади.
• Вытянуть тросик.

Таким же путем снимает 2-ой тросик. Ставится новый трос в порядке наоборот. Окончательной точкой служит регулировка.

Это интересно: Ремонт печки ГАЗ-31105

Система тормоза

На колесах спереди стоит система тормоза дисковая (металлические диски) с поршнем, скоба плавающая. Когда система подает команду торможения, происходит надавливание поршня на колодку, внутри она прижимается к диску (дисковый механизм). Тем временем, скоба снаружи действует на колодку в противоположном ходе. Колодки тормоза постепенно стираются.

Если стирание произошло больше чем на 3 миллиметра, колодки требуется срочно поменять, в противном случае нельзя производить эксплуатацию автомобиля. Тормозные диски ГАЗ-3110 установлены на ступице и закреплены болтами. Диск может стереться в процессе работы на 19 мм, если больше его требуется менять. Скоба крепится к поворотному механизму 2-мя болтами. В соединении скобы располагается тормозной цилиндр ГАЗ-3110.

Для защищённости от внешних факторов цилиндр прикрыт резиновым пыльником. Внутри цилиндра есть проточка, в неё помещена манжетка (кольцо, которое играет роль уплотнителя). При работе плунжер (поршень) поднимается вверх, манжетка съеживаться, а при окончании работы плунжер возвращается назад. В связи с этим возникает зазор между диском, а также тормозной колодкой. Сам цилиндр имеет особый клапан.

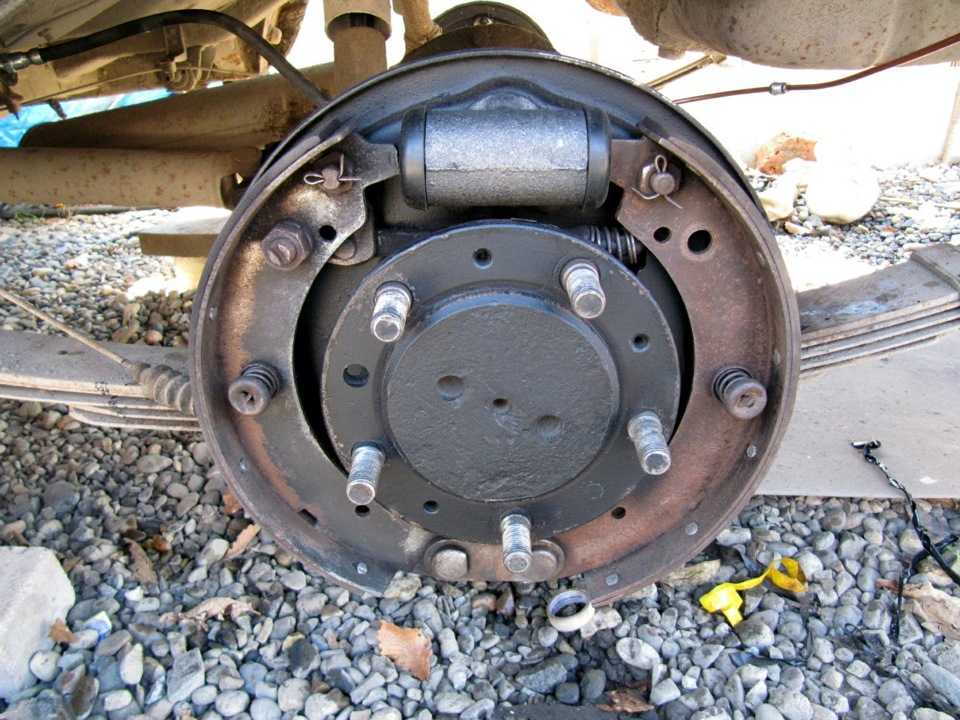

На задних колесах тормоза барабанные. Цилиндры имеют 2 поршня. После колодки идёт зазор, он регулируется самостоятельно (автоматически). Чтобы не было свободного движения поршня, туда поставлены специальные кольца, называемые упорными. Поэтому существует неизменный зазор. Величина стирания колодки равна величине передвижения колец.

Внешний вид задних тормозных колодок ГАЗ-3110

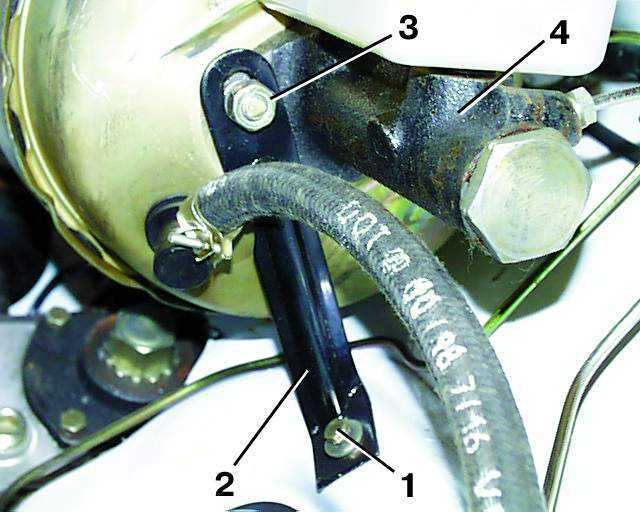

Главный тормозной цилиндр прикреплен у основания усилка, который является диффузионным. Сверху на цилиндре существует датчик и бочок. Датчик подает данные о количестве жидкости предназначенной для тормоза.

Внешний вид решетки радиатора на ГАЗ-3110 «Волга» и способы ее утепления

В системе рабочие детали тормоза время от времени требуется заменять, а также замены от себя требует жидкость, которая выполняет важные функции в данной системе. После замены необходимо прокачать тормоза. Один человек не сможет этого сделать.

Так выглядит главный тормозной цилиндр

Это интересно: Возможные неисправности гидроусилителя рулевого управления, их причины и способы устранения ГАЗ-31105

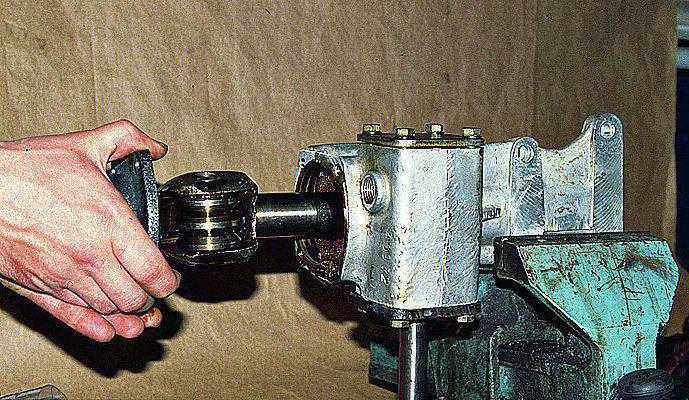

Ремонт гидроусилителя руля

Как уже говорилось выше, некоторые работы могут быть без труда проведены самостоятельно. К таким работам как раз и относится ремонт ГУР ГАЗ-3110. В основном все проблемы с гидроусилителем руля и его некорректная работа связаны с неисправностью ремня гидроусилителя. В таком случае его придется заменить.

Ремень гидроусилителя- это очень важная деталь, хоть и небольшого размера. Его рекомендуется менять каждые 50 тыс. км пробега. Но здесь многое будет зависеть от условий эксплуатации автомобиля. Заменить данную деталь не составит большого труда, главное, при установке ремня правильно его натянуть.

Чтобы вовремя ремонтировать ГУР, можно ориентироваться на рекомендации по пробегу, а также иногда осматривать узел на дефекты.

Устройство

Как электроусилитель на Газель, так и ГУР предназначены для более комфортного управления рулем. Для начала разберем устройство ГУР на Газель. Речь идет как о Газель Бизнес с двигателем 405, так и о других моделях этой линейки.

1. Насос ГУР. Этот элемент схемы обеспечивает оптимальную циркуляцию расходного материала в системе, а также давления.
2. Рулевой редуктор с распределительным элементом. Данное устройство позволяет обеспечить приток воздушного потока, необходимого для направления масла в нужную полость цилиндра либо обратно в бак.
3. Еще один компонент системы — цилиндр. С его помощью обеспечивается преобразование давления расходного материала в передвижение поршня, а также штока.
4. Сам расходный материал, то есть масло. Жидкость передает усилие от насоса ГУР к цилиндру. Кроме того, масло обеспечивает смазку всех трущихся элементов устройства.

Задние дисковые тормоза на Волгу газ 3110 (Volvo мост часть 2)

В продолжении установки заднего моста от Volvo 940 на волгу газ 3110

Начал собирать элементы тормозной системы и стояночного тормоза.

Для комплектации ЗДТ (задние дисковые тормоза) необходимо:

1. Суппорта задние вольво в сборе. Номер по каталогу Ate 13.2401-0027.2

2. Грязезащитные щитки. Номер по каталогу 1330432

3. Ремкомплект суппорта. Номер по каталогу Seinsa D4102

4. Тормозной диск, номер по каталогу TRW DF 1674

5. Тормозные колодки, номер по каталогу Textar 2075506

6. Противоскрипные пластинки, номера не нашёл, но обычно идут в наборе с колодками, по 4 штуки на каждый суппорт

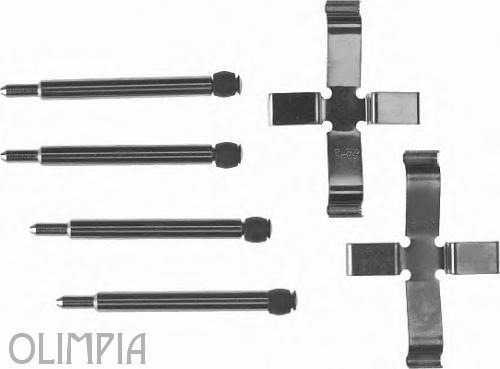

7. Ещё один ремкомплект: пружинная пластинка и направляющие для колодок, номер по каталогу TRISCAN 8105 271444

8. Штуцера для перехода с резьбы волговского штуцера на резьбу в суппорте

Каталог www.ergonavto.ru/catalog_…=13704&idmark=133&atype=8

Вроде всё указал.На фотках конечно всё красиво,  но действительность внесла свои коррективы, суппорта ко мне приехали вот в таком виде.

Я стал перед выбором- восстановлением этих суппортов или установки от москвича 412 www.volgauniversal.ru/for…oc1o2o712pj0&topic=1117.0, но всё же решил восстанавливать Вольвоские.

Этапы восстановления:1. Выдавить закисшие поршня из суппорта. Это возможно сделать только гидравликой, единственная гидравлика, которая была под рукой это ГТЦ.  Пришлось подключать суппорт к нему и топтать педаль. В итоге, когда вынимал повредил 2 поршня.

2. Если поршеньки повреждены механически или рабочая поверхность изъедена ржавчиной, то надо вытачивать поршеньки из нержавейки.

Поршеньки из нержавейки

3. Далее надо отчистить корпус суппорта. Болгарка, дрель, щётка мне не помогли. Единственное, что помогло с лёгкостью очистить суппорта-щитки, и всё остальное это гидролиз, подробнее написано тут gaz-club.com.ua/forum/viewtopic.php?f=52&t=22430

результаты чистки гидролизом

4. Замена ремкомплекта резиновых манжетов и пыльников. Лучшее соотношение, цена-качество — это ремкомплект фирмы Seinsa, номер по каталогу D4102

ремкомплект суппорта

5. Суппорта ещё надо покрасить,  Конечно термостойкой краской, а она дорогая.Поэтому покупаем на строительном рынке термостойкий лак САПОН(до 300 град.) и немного чёрной краски, смешиваем и красим суппорта и тормозные диски.

покрасим суппорта.

После этих манипуляций, суппорта которые были состоянием металлолома опять, могут работать ещё 30 лет. Осталось их собрать

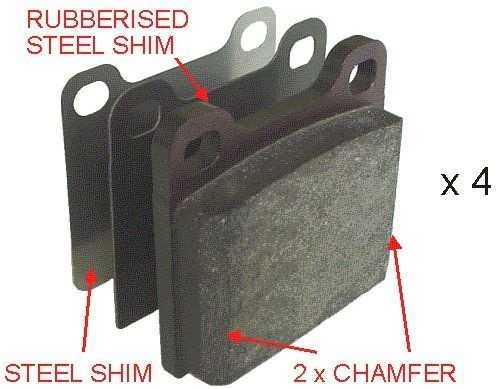

Есть ещё одна немаловажная вещь. Под колодки должны быть подложены проивоскрипные пластинки. Их идёт 4 штуки на каждый суппорт. 2 штуки пластиковые и 2 штуки железные. Устанавливаться они должны в таком порядке— Железная пластинка— Пластиковая пластинка— Тормозная колодкапо-другому, тормоза начинают скрипеть. Найти железные противоскрипные пластинки мне не удалось, поэтому я сделал их сам с помощью болгарки и дрели.

Металлические противоскрипные пластинки

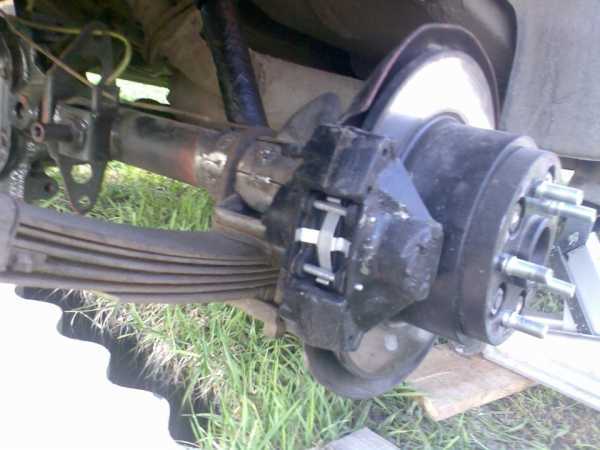

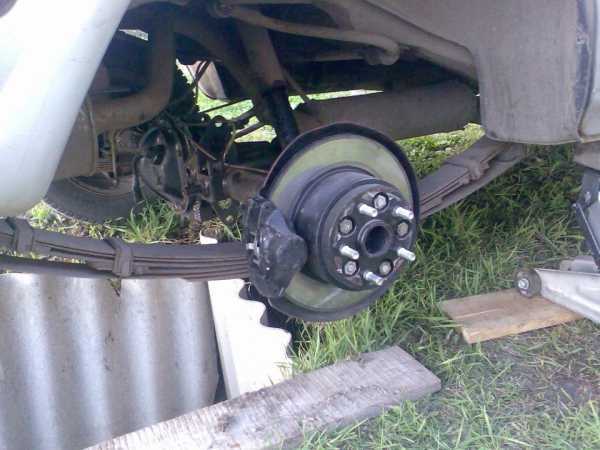

Вот теперь можно устанавливать тормозной диск, и суппорт на мост.

Да кстати, в связи с тем что у нас уже нет барабанных тормозов, колдун (регулятор тормозных усилий) был демонтирован, потому как он рассчитан на работу только с барабанными тормозами, которые для правильной работы требуют много жидкости и мало давления в виду их большего чем у дисков площади пролегания к барабану. У дисковых же тормозов всё наоборот, они требуют максимального давления, но мизерный объём жидкости.Я поначалу даже оставил колдун на месте, думал его можно отрегулировать, но он даже в полностью открытом состоянии не много задерживал давление, поэтому был демонтирован полностью вместе с кронштейном, ибо возврата к барабанам быть не может.

Ну и как обычно, в конце работы вывод:Тормозит просто отлично! На трассе со скорости 170 до 0 просто повисаешь на ремнях безопасности, как будто об стенку ударился

Про ручник читайте в 3й части.

В продолжении установки заднего моста от Volvo 940 на волгу газ 3110

Особенности конструкции передней подвески ГАЗ — 3110

На автомобиле применена независимая шкворневая передняя подвеска. Балка 2 передней подвески (поперечина № 2) крепится болтами к лонжеронам кузова и является опорной частью для крепления силового агрегата автомобиля и элементов подвески. Верхние 29 и нижние 7 поперечные рычаги обеспечивают независимое перемещение каждого из передних колес в вертикальной плоскости (при преодолении дорожных препятствий).

В проушины внутренних концов верхних и нижних рычагов запрессованы резинометаллические втулки, посредством которых рычаги соединяются с осями и фиксируются на осях гайками. Оси верхних рычагов 29 закреплены на балке болтами, а осями нижних рычагов 7 являются резьбовые пальцы 3, ввернутые в резьбовые втулки балки передней подвески. От самопроизвольного отворачивания оси нижних рычагов фиксируют стопорными скобами 1, которые крепятся болтами к втулкам балки. К верхним рычагам крепятся болтами буфера 28 верхних рычагов с опорами. К нижним рычагам привернуты чашки 9 пружин передней подвески. К проушинам наружных концов рычагов с помощью пальцев 24 закреплены стойки 22 передней подвески с запрессованными в головки стоек резьбовыми шарнирами. Конструкция верхних и нижних резьбовых шарниров стойки одинаковая. Наружная втулка 26 имеет внутреннюю резьбу и запрессована в головку стойки. В нее ввернута распорная втулка 27 с наружной резьбой. При этом наружная втулка неподвижна при работе относительно стойки, а неподвижность распорной втулки по отношению к рычагам подвески обеспечивается за счет сжатия пальцем стойки втулки между рычагами. Резьбовой шарнир для защиты от грязи уплотнен резиновыми уплотнительными кольцами 25. В процессе эксплуатации резьбовые шарниры периодически смазывают трансмиссионным маслом через пресс-масленки. К стойкам крепятся резиновые буфера 21 хода сжатия. Между осями верхних рычагов и балкой передней подвески установлены регулировочные пластины 40, обеспечивающие регулировку развала колес и продольных углов наклона шкворней. Поворотные кулаки 16 соединены со стойками шкворнями с игольчатыми подшипниками. Для восприятия осевых нагрузок в шкворневых соединениях имеются шариковые упорные подшипники 17, установленные между верхними ушками поворотных кулаков и стоек. Все подшипники от загрязнений защищены резиновыми уплотнениями. Подшипники шкворней в эксплуатации смазывают трансмиссионным маслом через пресс-масленки в соответствии с принятой периодичностью. Шкворни 18 в поворотных кулаках стопорятся штифтами 15. Торцы шкворней закрыты съемными заглушками. К поворотным кулакам болтами прикреплены поворотные рычаги рулевой трапеции, тормозные щиты 23 и скобы дисковых тормозов. На цапфах поворотных кулаков установлены ступицы передних колес. Каждая ступица вращается на двух роликовых конических подшипниках. На ступице установлен тормозной диск. Со стороны тормозного щита ступица уплотнена сальником, а снаружи – колпаком. Регулировка затяжки подшипников ступицы осуществляется гайкой одноразового пользования. Гайка фиксируется на цапфе ступицы замятием буртика гайки так, чтобы смятая часть гайки вошла в паз цапфы поворотного кулака. Пружины 8 передней подвески цилиндрические.

Верхние концы пружин через резиновые прокладки 33 упираются в головки балки передней подвески, а нижние – в чашки 9 пружин, установленных на нижних рычагах. Амортизаторы 34 передней подвески — телескопические, гидравлические, двухстороннего действия. Амортизаторы установлены внутри пружин. Выступающие из амортизаторов верхние части штоков защищены от грязи резиновыми колпаками. Верхние концы амортизаторов через резиновые подушки 38 и 39 закреплены в головках балки передней подвески, а нижние крепятся к чашкам пружин. Штанга 6 стабилизатора поперечной устойчивости прикреплена к лонжеронам через две подушки 12 с обоймами 13 и к чашкам пружин передней подвески через стойки 10. Стойки 10 стабилизатора крепятся к концам штанги стабилизатора и к чашкам пружин через резиновые подушки 20 и 11.

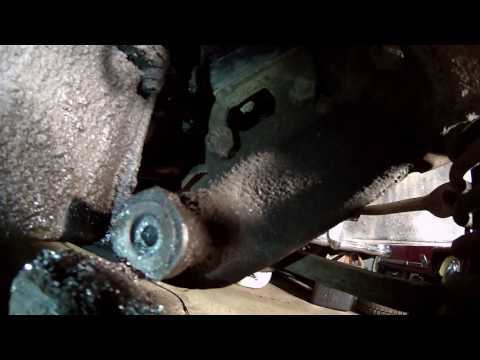

Стук в передней подвеске газ 3110

Для просмотра онлайн кликните на видео ⤵

Устраняем стук передней подвески Волга. Подробнее

Ремонт подвески на шкворнях ВОЛГА ГАЗ-3110 Подробнее

волга 3110 перебираем ходовку,меняем сайленблок Часть 2 Подробнее

Волга 31105 Стук бряк Подробнее

Диагностика и ремонт рулевой трапеции на волге. Подробнее

5≛ Стучит возле переднего колеса. Одна из причин стука передней подвески. Подробнее

Альтернативный ремонт подвески Волга Подробнее

Как НЕ НАДО шприцевать ходовую ГАЗ-3110 «Волга» Подробнее

Глухой стук под машиной ГАЗ Подробнее

Замена передних амортизаторов ГАЗ ВОЛГА на амотризаторы марки HOLA Подробнее

Замена верхней шаровой опоры ГАЗ 3110 Волга Подробнее

Волга ГАЗ 24-10. Скрипит подвеска Волги. Возможные причины. Подробнее

Подвеска правая передняя многолетний процесс ремонта ВОЛГА 3110 Подробнее

Опасная поломка автомобиля Волга 31105. Подробнее

Замена стойки стабилизатора ГАЗ 3110 Волга Подробнее

Волга 31105 Замена передних стоек стабилизатора./линки/ Подробнее

Убитая подвеска Газ 3110 Подробнее

Что стучит в передней подвеске. Подробнее

Про замену передней подвески на ГАЗ 3102 Подробнее

Эксплуатационная регулировка тормозов

При эксплуатационной регулировке тормозов необходимо:

1. поднять домкратом переднее колесо и, вращая его вперед, повертывать передний эксцентрик (также вперед) до начала торможения, а затем эксцентрик повернуть в обратную сторону до свободного вращения колеса;
2. отрегулировать заднюю колодку поворотом второго эксцентрика назад, вращая при этом колесо также назад;
3. отрегулировать в такой же последовательности колодкой остальных колес;
4. опробовать действие тормозов на ходу (полное торможение должно наступать при нажатии на педаль на 1/2 ее хода).

Если были заменены накладки тормозных колодок или отремонтирован тормозной барабан, то производят полную регулировку тормозов, причем выполняют следующие операции:

1. Регулируют колодки эксцентриками, как это было указано выше;
2. Ослабляют контргайки опорных пальцев нижних концов колодок, нажимают на тормозную педаль с силой 12—15 кг и ключами повертывают опорные пальцы 8 навстречу один другому, прижимая до отказа колодки к барабану. В этом положении завинчивают контргайки опорных пальцев, отпускают педаль и проверяют легкость вращения колеса. Если тормозной барабан притормаживается, то опорные пальцы немного повертывают в обратные стороны и закрепляют их контргайками.
3. Производят окончательную регулировку колодок эксцентриками и проверяют действие тормозов.

Действие тормозов можно проверить на специальной установке ГАРО, состоящей из двух или четырех (для одновременной проверки четырех колес) станков. Каждый станок имеет два рифленых вала с зубчатыми колесами, соединенными пепью, и динамометр. Валы приводятся во вращение от электродвигателя через червячную передачу и систему шестерен.

При проверке автомобиль устанавливают колесами на станок так, чтобы колеса стояли между рифлеными валами. После установки автомобиль закрепляют цепью, чтобы предупредить его смещение, и включают электродвигатели всех станков, а колеса затормаживают. При этом динамометры показывают усилия в килограммах, развиваемые электродвигателями.

Сравнивая показания динамометров с данными завода, производят регулировку соответствующих колес для получения нормальных тормозных усилий.

Ответы знатоков

Павел К:

Детали тормозной системы меняются в зависимости от износа. У колодок есть минимальная толщина накладок, у вентилируемых дисков — минимальная толщина диска, у барабанов — максимальный диаметр. Все эти данные есть в любой книжке по Волге. Когда будешь менять колодки с дисками — разорись на Lucas-TRW. Передние тормозные колодки Ровер-Хонда, модель GDB851M (без датчика износа) , тормозные диски — Пежо 605 с 3х литровым двигателем. Задние — отечественные, или Allied Nippon. После обкатки колодок (200-300 км) произвести регулировкуЛови ссылочку на ВолгоФак авторушной конфы. gazclub /faq/?mess_id=514 Ну и поменьше слушай всякую лохоту, которая в машинах смыслит не более чем свиньи в апельсинах. Исправная Волга рулится и тормозит лучше, чем большинство переднеприводных инопомоечек. Ну да, вот так вот исторически сложилось. Вроде и конструкция старая, а ездит все равно лучше ?

Пользователь удален:

а пробег то какой?

Сергей Кедрин:

Если и они стерлись, то конечно

РОман:

Конеш тока колодки и тормозные накладки )))

I3@JIENТИН Glazkov:

нет! если диск целый то толька накладки и колодки

Антошка:

)) Эт Вам на станции посоветовали ?

DISCO Гусь:

колодки

Растишка:

лучше сразу машину поменять… (((

Владимир Осипов:

Самое дешёвое-это срочно поменять машину!Ей богу, дешевле получится.Любая иномарка.Водительский стаж с 1980 года. Москва.

АВЛ:

Чего???? Это если только пробег зашкаливает, а так-покупаешь комплектик колодок 3302-3501170(передние) и меняешь на сервисе

alex filin:

диски ходят тыс40, барабаны до 100, диски менять лучше на импорт, отечеств. быват кривые с новья

Freeman:

Меняют не колодки а накладки клепают, барабан меняют только когда диаметр барабана привышает 283 мм.Проточи барабан (отдай токарю чтоб он его выровнял из нутри) и замерь внутрений диаметр. Если меньше 283мм смело ставь на место.Так же и с переднем диском, если его толщина более 19мм проточи его и снова замерь. Если по прежему толщина больше 19мм смело ставь на место. Ну и колодки поменяй.Все выше указаные работы нужно выполнять по мере необходимости-если или накладки тонкие, или барабаны-диски имеют не равномерный износ. При наличии на барабане-диске трещин лучше его выкинуть.Удачи.P.S ПОЛНОСТЬЮ СОГЛАСЕН НА СЧЕТ ВОЛГИ С ПАВЛОМ К.

~>BiLL_GeiZ<~:

лучше выкенти эту машину и купите новую иномарку немецкого или швецкого производства если думаете о своей жизни

Павел Пермикин:

Менять всё-всё всё! И барабан тоже-и ещё двигатель на капиталку и новую коробку! а барабан ставьте вот такой лучше всего.

VVW MAMAY:

ну что-же.. . штука не новая… встречалось подабное…. собственно причинможет быть не так уж много… = ну елементарные- свести цилиндрики тормозного цилиндра- для этого надо использовать струбцину, тиски или что-то подобное, отпустить тросы ручника…. проверьте наличие буртика от износа батабана — если имеется -процлифовать или снять шабером …или др. способом.. . еще может быть что колодки имеют увеличенную толщину накладок.. . тогда указанные меры не помогут… = можно слегка подпилить (сошлифовать) упорные поверхности колодок… ( у меня например такое было= поставил новые барабаны и колодки = и выход был только такой…. потому что иначе тормозило даже когда и не тормозишь- не провернешь колесо.. ) Успехов!

николай никулин:

Поставь старые и езжай в сервис — там даже спецы пол дня Е УТСЯ

Александр Басалыгин:

Нужно быть по настойчивее

Владимир Носков:

ручьник на красах ослабь и тормазные цилиндры свиди

бубен:

Своди монтажками цилиндры, в крайнем случае крупной наждачкой пройди по колодкам.

Vadim:

Отвёртакми двумя с двух сторон сожми колодки и сведи эксцетрики.

Andrei Rokkir:

У токарей бывает специальное устр-во, на котором их протачивают, доводя «до ума»!!!!

Андрей Денисенко:

отпусти ручник какая система ручника точно не помню точно но попробуй

STARIK:

Дааа, хитрая штука. Я по началу ставил по одной новой колодке пока барабаны не приработались.

mehanik:

Нужно отпустить троса ручника. затем утопить поршеньки тормозногоцилиндрика с двух сторон монтировками одновременно и барабан должен одеться.

Sergey Nazarov:

я тоже мучался ты одень диск на пол одной колодки и жми диск по направлению ко второй колодке первая колодка загнется немного и сумеешь засунуть на 2 колодку потом потом берешь кувалду ставишь на диск деревянный брусок (доску) и заколачиваешь когда диск дойдет до ступицы можно диск притянуть болтами от колес

АВЛ:

На заводе колодки в сборе перед установкой в барабан ПРОТАЧИВАЛИСЬ, исходная толщина накладки 6,5 мм, протачивались они до 5,8 мм. А производители с вторичного рынка, естественно, никакой проточки не делают, вот у тебя эти лишние 1,4 мм и делают свое черное дело

Тормоза

 На автомобиле установлена двухконтурная тормозная система.

Привод системы гидравлический. Для облегчения управления приводом на автомобиле установлен вакуумный усилитель.

После пробега автомобиля через каждые 5000 км пробега необходимо:

 Колодки переднего тормозного механизма нужно заменять, если толщина фрикционных накладок стала меньше 3 мм.

Желательно заменять колодки сразу на обоих тормозных механизмах.

Снятие и осмотр тормозного барабана

Тормозной диск

Проверка состояния рабочих поверхностей тормозного диска

 Проверку состояния рабочих поверхностей тормозного диска производят без снятия диска с автомобиля.

Снятие

1. Снять тормозной барабан.

 Если задние колеса блокируются раньше передних или передние блокируются намного раньше задних, то регулятор давления неисправен.

Снятие

Тормозная система

Главным отличием от остальных машин является вакуумная установка усилителя, которая взаимосвязана с цилиндром тормоза. В нем имеется 2 поршня.

Есть присутствуют неисправности в тормозном узле «Волги», можно поехать на станцию технического обслуживания и там сделают диагностику и выявят все неисправности. Погодя некоторое время можно забрать автомобиль полностью отремонтированный. При этом выложить немалую сумму денег.

Тормозная система с ваакумным усилителем на ГАЗ-31029

Вторым вариантом является свой гараж, книга по эксплуатации автомобиля и некоторые инструменты.

Перечень неисправности тормозов и краткое описание «что делать?»:

Испорчены регуляторы, из-за этого увеличились зазоры между колодками и барабаном. Что делать? Надо двигаться назад и вперед попеременно, при этом надавить на тормозную педаль 15 раз. Если ничего не изменилось, требуется, согласно руководству по эксплуатации. Отремонтировать регулятор. Или, в крайнем случае, заменить неисправные детали.

Схема устройства тормозного механизма на ГАЗ-31029

Произошли какие-либо потеки. Что делать? Надо взять тормозную жидкость и наполнить емкость полностью до отметки мах. Второй человек должен нажимать на педаль тормоза. Требуется при этих движениях внимательно осмотреть все стыки в механизме, а также специальные трубочки и шланги. В месте подтека, требуется либо поджать соединители, либо заменить новыми. После чего произвести прокачку тормозов.

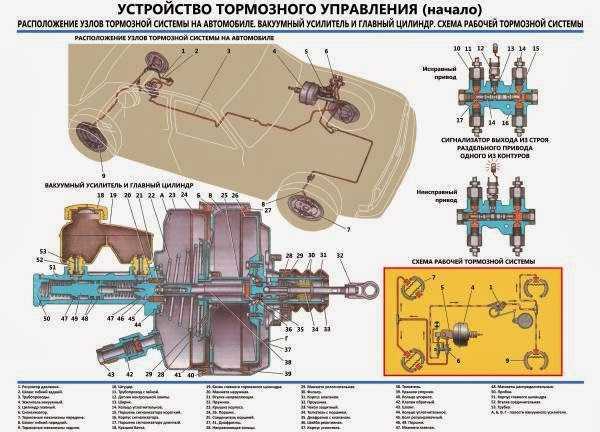

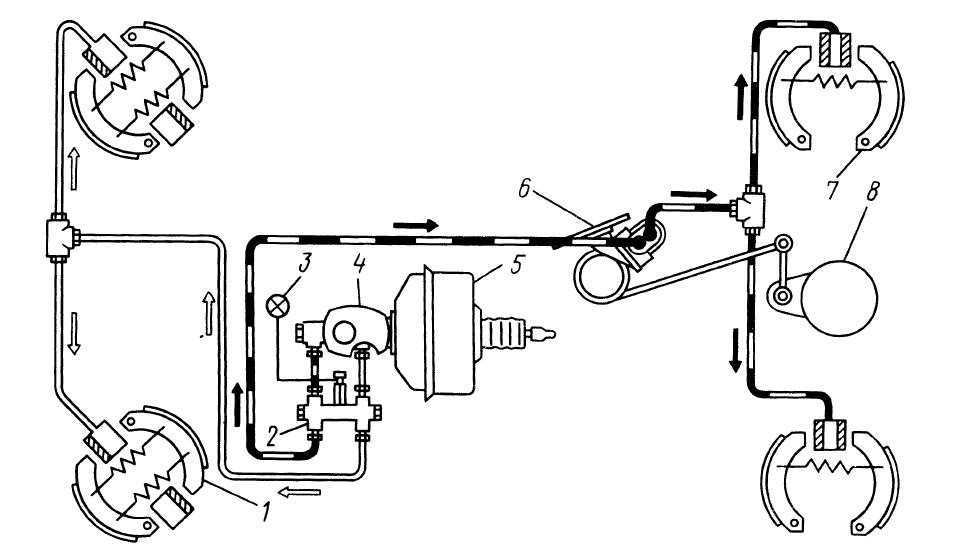

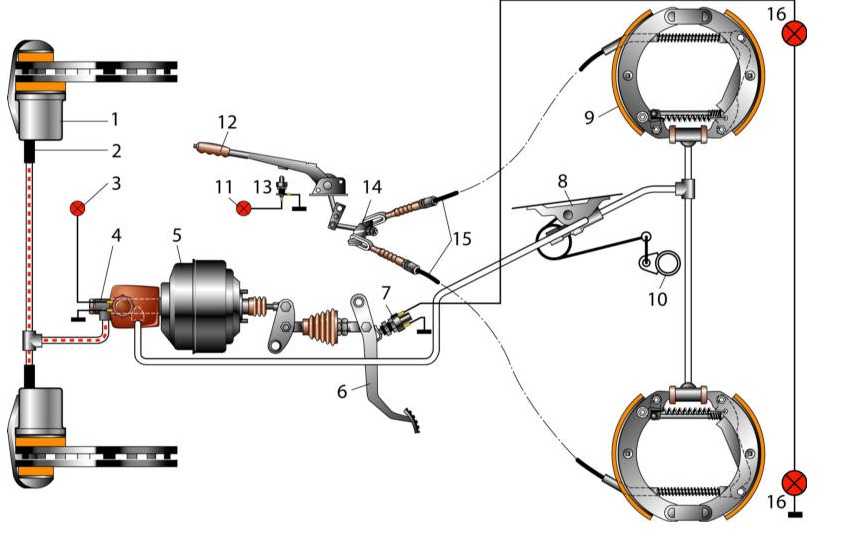

Схема всей тормозной системы

В вакуумном устройстве заедают детали. При этом слышен посторонний звук, а также это сказывается на самом торможении.

Что делать? Требуется проверка усилителя.

Поставить рычаг переключения передач в положение «нейтралка».

1. Повернуть замок в зажигании до начала работы двигателя. Требуется 1500 оборотов в минуту.
2. Резко отпустить газ и вдавить тормоз.
3. При медленном поднимании тормоза, заглушить мотор.
4. Постоянно следить за тормозной педалью.
5. Второй человек при этом освобождает усилитель от шланга и клапана.

Если педаль вошла самостоятельно в пол, требуется замена «усилка».

Советуем посмотреть: как заменить задние тормозные колодки.

Если дрожит тормозная педаль. Это барабаны. Их надо либо проточить, либо сделать замер диска. Если он стертый – его надо заменить.

Ремонт ГАЗ 3110 (Волга) : Тормозной диск

1. Руководства по ремонту
2. Руководство по ремонту ГАЗ 3110 (Волга) 1996-2004 г.в.
3. Тормозной диск

6.5.2.1. Проверка состояния рабочих поверхностей тормозного диска

Проверку состояния рабочих поверхностей тормозного диска производят без снятия диска с автомобиля.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выполнить действия, указанные в подразделе 6.5.1, пунктах 1-5. 2. Очистить тормозной диск. 3. Замерить штангенциркулем толщину диска. Минимально допустимая толщина диска 19 мм. Если толщина диска менее допустимой, диск надо заменить. При наличии рисок диск можно снять и прошлифовать, но с учетом того, чтобы его окончательная толщина была не менее допустимой. Рекомендуется заменять тормозные диски с обеих сторон.

↓ Комментарии ↓

1. Эксплуатация и техническое обслуживание 1.0 Эксплуатация и техническое обслуживание 1.1 Отопление и вентиляция салона 1.2. Обкатка автомобиля 1.3 Проверка автомобиля перед выездом 1.4 Периодичность замены эксплуатационных жидкостей, смазочных материалов 1.5 Уход за лакокрасочным покрытием кузова 1.6 Периодичность смазывания узлов автомобиля

2. Двигатель 2.0 Двигатель 2.1. Снятие и установка 2.2. Двигатель моделей 402 и 4021 2.3. Система смазки 2.4. Система охлаждения 2.5. Система выпуска отработавших газов 2.6. Система питания двигателя ЗМЗ-4062 2.7. Система питания двигателей ЗМЗ-402 и ЗМЗ-4021

3. Трансмиссия 3.0 Трансмиссия 3.1. Сцепление с диафрагменной пружиной 3.2. Сцепление с периферийным расположением пружин 3.3. Пятиступенчатая коробка передач 3.4. Четырехступенчатая коробка передач 3.5. Карданная передача 3.6. Задний мост 3.7. Полуоси 3.8. Главная передача

4. Ходовая часть 4.0 Ходовая часть 4.2. Задняя подвеска

5. Рулевое управление 5.0 Рулевое управление 5.1. Рулевое колесо 5.2. Рулевая колонка 5.3. Механизм рулевого управления 5.4. Рулевая трапеция 5.5. Шаровые шарниры рулевой трапеции 5.6. Маятниковый рычаг 5.7. Шаровой шарнир маятникового рычага 5.8. Механизм рулевого управления с гидроусилителем 5.9 Возможные неисправности рулевого управления.

6. Тормозная система 6.0 Тормозная система 6.1. Педаль тормоза 6.2. Вакуумный усилитель 6.3. Главный тормозной цилиндр 6.4. Передний тормозной механизм 6.5. Задний тормозной механизм 6.6. Регулятор давления 6.7. Стояночный тормоз 6.8 Прокачка тормозной системы 6.9 Возможные неисправности тормозной системы.

7. Электрооборудование 7.0 Электрооборудование 7.1. Аккумуляторная батарея 7.2 Блок предохранителей 7.3. Генератор 7.4. Генератор 9422.3701 или 2502.3771 7.5. Генератор 1631.3701 или 192.3771 7.6. Регулятор напряжения 7.7. Стартер 7.9. Звуковой сигнал 7.10. Система зажигания 7.11 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062 7.12 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402

8. Кузов 8.0 Кузов 8.1. Передний буфер 8.2. Задний буфер 8.3. Брызговик облицовки радиатора 8.4. Капот 8.5. Переднее крыло 8.6. Крышка багажника 8.7. Передняя дверь 8.8. Задняя дверь 8.9 Замена ветрового и заднего стекол 8.10. Наружное зеркало заднего вида 8.11. Панель приборов 8.12. Стеклоочиститель 8.13. Переднее сиденье 8.14 Заднее сиденье 8.15 Ремни безопасности 8.16 Задняя полка 8.17 Навесное оборудование салона 8.18. Отопитель 8.19 Возможные неисправности узлов и деталей кузова.

9. Приложения 9.0 Приложения 9.1 Масса агрегатов 9.2 Лампы, применяемые на автомобиле 9.3 Подшипники качения, применяемые на автомобиле 9.4 Манжеты, применяемые на автомобиле 9.5 Горюче-смазочные материалы и эксплуатационные жидкости 9.6 Моменты затяжки ответственных резьбовых соединений *

10. Технические характеристики автомобилей 10.0 Технические характеристики автомобилей 10.1. Двигатель
